Я уже как-то писал о ремонте антенн, речь шла о восстановлении кончика антенны. Но бывают случаи похуже, когда этот кончик не на что цеплять, то есть отсутствуют целые звенья антенны. Вообще-то могут сказать, что вот еще проблема, зачем ремонтировать антенну, когда можно купить новую и поставить вместо дефектной.
Ну во-первых, попробуйте сначала найти эти антенны, что-то я в последнее время их в продаже вообще не вижу.
Во-вторых, если найдете, то быстрее всего это будет китайский новодел с тонкостенными трубками, поломать которые пара пустяков, выдвинул и неправильно задвинул, она и поломалась.
В третьих, даже если вы и купите антенну, быстрее всего она будет с короткими звеньями, однако многие старые магнитолы комплектовались антеннами с очень длинными звеньями. Конечно, можно раздвинуть и короткие звенья, но если так рассуждать, то можно допустить установку половинки телевизионных рожек или даже вообще прикрутить проволоку. Но я предпочитаю иметь антенну, максимально близкую к родной.
Антенна для телевизора на даче на скорую руку . Из сломанной зарядки от телефона

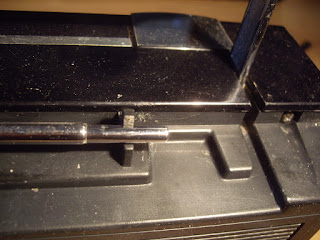

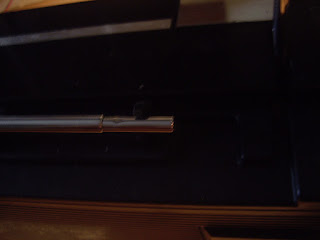

Ну вот попался на ремонт Sanyo, у него изначально стояла длинная трехзвенная антенна, третье, самое тонкое звено было обломано под самый корешок, да и корешок сам был спрятан в глубине среднего звена.
Вообще на такое расстояние должно было быть выдвинуто третье звено, а второе должно выступать в сложенном состоянии всего на пару миллиметров из самого толстого звена. Но в этом случае антенна не будет доставать до упора и потому будет болтаться.

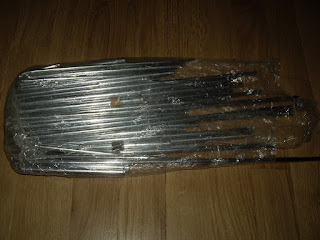

Когда я меняю поломанную антенну на исправную, то старую я не выбрасываю. Иногда она может понадобиться в качестве донора.
Я подобрал трубку подходящего диаметра, которая будет служить третьим звеном в отремонтированной антенне. Однако, несмотря на то, что снаружи трубка идеально входит в антенну, ее никак не установить в антенне так, чтобы она потом не выскакивала при раскладывании, поэтому без полной разборки антенны не обойтись.

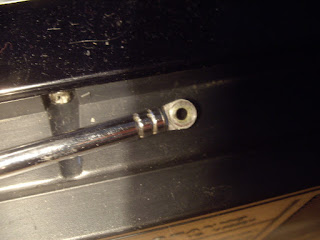

Для этого сначала нужно отделить хвостовик. Самый лучший для этого вариант — распилить трубку по кольцу, дальнему от хвостовика. Развальцевать у вас не получится, не тратьте зря время.

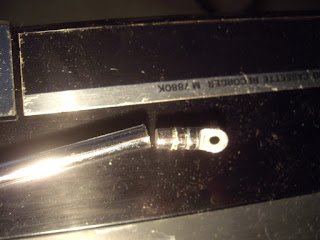

К сожалению, самое толстое звено после этого будет короче на 5-6 мм, с этой жертвой придется смириться. На хвостовике останется кусок трубки, который придется удалить.

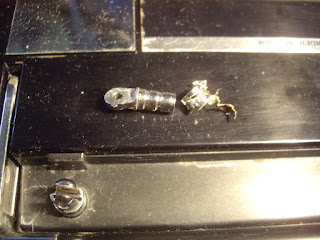

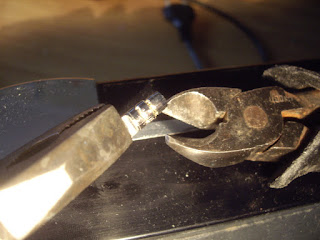

Проще всего хвостовик очистить с помощью кусачек, держа его за плоскую часть плоскогубцами.
Как сделать простую и мощную антенну для ТВ, чтобы принимала все каналы даже в деревне
Иногда плоская часть хвостовика бывает согнута. Выпрямлять ее следует с осторожностью, потому как отломать ее можно на раз. Такой там хрупкий металл. Если изгиб не очень сильный, то лучше и не трогать.

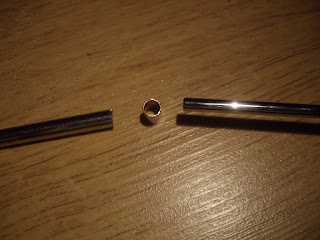

Вытолкните с помощью тонкой отвертки или тонкой спицы из более толстой трубки более тонкую, постарайтесь не потерять латунные прокладки, не позволяющие выскакивать звеньям антенны. Они вам еще пригодятся при сборке.
Обязательно вытолкните из последнего целого звена остатки поломанного, во-первых этот кусок вам будет мешать установить новое звено, во-вторых вам понадобятся его латунные прокладки, если у вас нет лишних в запасе.
Сборка антенны происходит в обратной последовательности, начиная от самого тонкого звена. Латунные прокладки устанавливайте так, чтобы их выступы попадали в отверстия на боках трубки.
В общем, задача нетрудная, особенно для трехзвенной антенны. Есть короткие многозвенные, с теми больше мороки.
Теперь надо вставить хвостовик и закрепить его. Можно завальцевать хвостовик в трубке , но в домашних условиях завальцовка может получиться мало эстетичной. Чем вы ее завальцуете, кроме как кусачками? К тому же еще антенна может болтаться на хвостовике, если вы ее недостаточно сильно завальцевали.
Некоторые люди, как мне говорили, его приклеивают. По мне это неправильно, клей является диэлектриком и не факт, что где-то у вас обязательно будет касание через металл, пример холодных паек, когда провод со всех сторон окружен припоем и тем не менее между ними нет контакта, более чем часто встречающийся.

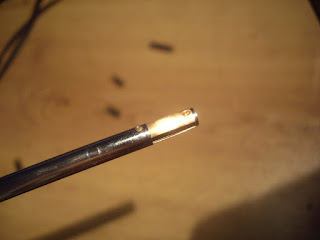

Я предпочитаю впаивать хвостовик. Для этого зачищаю несколько точек на нем, и слегка облуживаю.

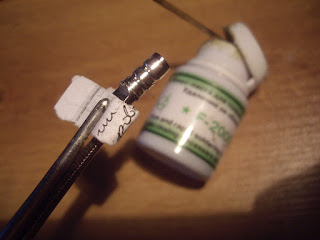

С помощью флюса облуживаю внутреннюю часть трубки антенны.

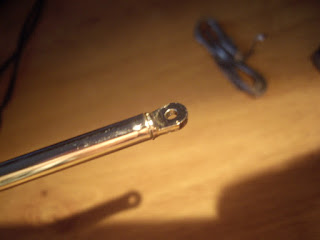

Потом разогреваю хвостовик пальником и вставляю вовнутрь трубки. Соединение получается более чем надежным.

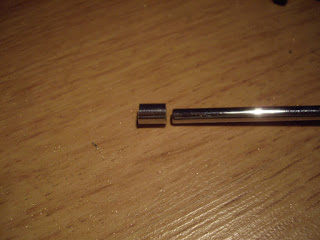

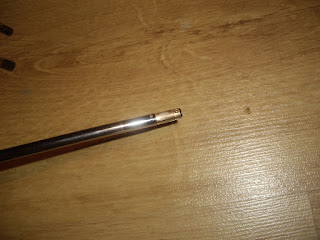

Ну а теперь надо сделать наконечник на самом последнем звене. Из трубки, равной по диаметру самого толстого звена антенны, отрезаю кусочек примерно 5-6 мм длиной.
Зачищаю кончик тонкого звена, наматываю на него несколько витков медной проволоки.

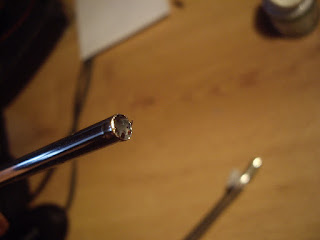

Смазываю флюсом внутреннюю часть кусочка трубки, надеваю на тонкое звено и с торца пропаиваю всю эту конструкцию.
Источник: magnitolia.blogspot.com
Как подключить кабельное ТВ через цифровую приставку к телевизору, если у телевизора сломан вход антенны?
при подключении кабельного ТВ через приставку используется «вход антенны» на приставке, на ТВ он не используется.
на ТВ в свою очередь используется один из внешних источников (входы), такие как: RCA (тюльпаны), SCART (гребёнка), HDMI.
То есть схема следующая (очень простыми словами):
Кабель из подъезда (или от антенны) втыкаем в приставку, от приставки шнурок соединяем с телевизором, на телевизоре выбираем соответствующий ВХОД (источник сигнала) и наслаждаемся просмотром ТВ
Если же в вопросе под «входом антенны» понимается штекер на конце антенного кабеля — то необходима его замена. Цена вопроса порядка 30-50 рублей в любом магазине этой тематики.
Источник: yandex.ru
Вы сломаете свой телевизор если подключите так антенну — объясняет телемастер
Знаете ли вы как очень легко, собственноручно сломать телевизор, лишь тем, что подключить к нему антенну?
Рассказываю и показываю, на примере очередного телевизора, поступившего в ремонт и сломанного именно таким образом.
Внимание на фото!
Здесь мы видим обычный телевизионный штекер.
Как бы сказал Винни-Пух — «Всё замечательно входит и выходит, подходящий размер»
Обычный антенный штекер входит без проблем, ничто не мешает.
А вот на фото ниже, штекер применяемый у некоторых активных антенн, тех, которые питаются от внешнего источника питания. Этот штекер довольно габаритный, поскольку внутри находится так называемый сепаратор, он не позволяет напряжению питания попасть в тюнер, но при этом пропускает в него телевизионный сигнал.
Из за своих габаритов он входит с трудом, потому как этой коробочке (сепаратору) тесно, он упирается в корпус телевизора и поэтому, что бы его туда вставить, приходится применять усилия.
Штекер с сепаратором не входит, его нужно заталкивать с усилием прижимая к стенке телевизора.
И вроде бы всё ничего, можно и так, но что происходит дальше? Корпус телевизора давит на корпус сепаратора и это усилие стремится постепенно выломать гнездо тюнера в телевизоре.
Это выламывание произойдёт не сразу, сперва гнездо начнёт болтаться, сигнал станет временами пропадать. Раздражённые этим владельцы, начинают шевелить (дёргать) штекер чтобы вернуть картинку.
Так, постепенно, доламывают вывод тюнера до конца. Вот что получается в итоге.
Телевизор с оторванным «хвостом» тюнера
Такая проблема происходит в моделях телевизоров у которых антенное гнездо выходит не назад, а вбок или вниз. При таком расположении антенный вход находится слишком близко к стенке корпуса телевизора.
Предупреждаю!
Даже не пытайтесь, самостоятельно припаивать выломанное гнездо обратно. Это вам не телевизор времён СССР когда гнездо менялось на раз-два.
Тюнер современного ЖК телевизора это такая металлическая коробочка, в которой только что иголкой можно (но не нужно) поковыряться, а не паяльником в 40 Ватт.
Вот такого размера тюнер (помечен красным) в сравнении с «мизинчиковой» батарейкой.
В общем не так всё просто!
Конечно мастера могут и восстановить сломанный тюнер, но это при условиях, что его «удачно отломали» и не пытались отремонтировать самостоятельно.
Но бывает и так что требуется замена всего тюнера, а это уже совсем другие деньги!
Как вариант можно использовать тюнер внешний.
Как избежать поломки телевизора антенным штекером?
Избежать всей этой неприятности довольно просто. Для этого всего лишь потребуется приобрести удлинитель телевизионный небольшой длины. 1-1.5 метра более чем достаточно. Удлинитель это провод на одном конце которого находится гнездо, а на другом штекер.
Удлинитель телевизионный
Далее всё просто, сепаратор от антенны вставляем в гнездо удлинителя, а его штекер соответственно в гнездо телевизора. И всё! Проблемы с отломанным гнездом по указанной причине не возникнет!
Такой удлинитель легко соорудить и самому
Понадобится: отрезок ТВ кабеля нужной длины, гнездо и штекер с F- разъёмами. Вот так они выглядят.
