подогрев тоже работает через жопу, в 1 положении практически не греет, а во 2 ом руки горят, распределить нагрузку можно как нибудь ?
Металист 2
Активный участник
подогрев тоже работает через жопу, в 1 положении практически не греет, а во 2 ом руки горят, распределить нагрузку можно как нибудь ?
Наверно можно экспериментировать надо
VabSPb
Участник

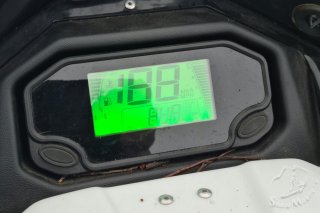

Вообщем и меня постигла напасть с панелью, с десяток в пути показала мне все лампочки и по итогу вообще зависла и продолжает работать при выключенном зажигании.
Вложения
526,1 KB Просмотры: 116
Металист 2
Активный участник
Ребят есть у кого электро схема витязя PDF формате или где её можно посмотреть
Bspyotr
Новенький
В интернети прям забейте руководство по эксплуатации снегохода там будет в данном формате
телевизор Витязь ремонт. не включается телевизор
ortoped
Активный участник
Электрики, подскажите, какой марки провод ( или несколько) можно использовать морозостойкий. Нужен для проводки к обогреву шлема. Родной потерян, магазинские ломаются на первом прокате. Спасибо.
Ki1s
Участник
Электрики, подскажите, какой марки провод ( или несколько) можно использовать морозостойкий. Нужен для проводки к обогреву шлема. Родной потерян, магазинские ломаются на первом прокате. Спасибо.
ПРКС 2х0,75
Vitorio_
Участник
Здравствуйте, подскажите не качает насос. Предохранитель проверил целый прибока горит стартер крутит.
kolo
Активный участник
Здравствуйте, подскажите не качает насос. Предохранитель проверил целый прибока горит стартер крутит.
Как тут пишут — проверь чеку (2 штуки). Возможно насос вышел из строя. Купи бензонасос от 2108-2110 (я сегодня отдал на замену, штатный в запас закину)
kolo
Активный участник
Ну чека посередине, красная, которая к рукавицам прикрепляется чтобы выключить движок если ты покинешь снегоход неожиданно. И чеку аварийной остановки двигателя, справа на руле. Может они размыкают цепь. Как только цепь появится, насос заработает. Если они выключены, то снегоход будет маслать стартером и не заводится.
Но при этом бензонасос не работает.
Vitorio_
Участник
Чеку проверял, табло загорается на насосе нет питания.
kolo
Активный участник
Чеку проверял, табло загорается на насосе нет питания.
Чека (2 шт) на табло никак не влияют. Они могут разъединять цепь, но при этом все будет работать. В том числе и стартер. Только не заведется снегоход. Не понимаю зачем так сделали?
Андрей.89
Активный участник
Чеку проверял, табло загорается на насосе нет питания.
Смотри реле в узле предохранителей, на стелсе викинге есть такая проблема, вылетает реле и бензонасос не работает
kolo
Активный участник
Смотри реле в узле предохранителей, на стелсе викинге есть такая проблема, вылетает реле и бензонасос не работает
Телевизор Витязь 25CTV720-1SF не включается
Да, благодарю. Разобрались. Проблема в реле. Греются и выходят из строя. Замена на авто реле решает вопрос. Разбирались, выяснили что скорее всего площадь соприкосновения контактов намного меньше чем сечение провода. Это самое слабое звено в цепи.
И у нас 2 таких реле. Сначало первое вышло из строя, потом второе. Первое нагрело блок предохранителей градусов до 90 или больше. Если блок греется, ждите приключений.
Сервик
Участник
Всем привет! Может кто сталкивался. При езде поочередно загораются на панели индикаторы NиP. Чехарда начинается не сразу, а через какое то время езды. Где собака порылась, подскажите.
Pasha_79
Новенький
Всём привет, кто-нибудь подключал шлем с подогревом? На прямую можно подключить или есть в схеме возможности запитаться?
Источник: www.snowmobile.ru
Витязь 63 CTV. Постреливает высокое напряжение.
Попросили меня прокосультировать относительно ремонта телевизора Витязь 63 CTV.
Неисправность в следующем:
Вначале, во время нормальной работы, изредка начали появлятся щелчки, после который ТВ переходил в дужурный режим и снова включить ТВ можно было только через пол часа.
Теперь сразу после включения слышны два щелчка подряд и ТВ переходит в ждущий режим.
После детального осмотра хозяин не нашел заметных повреждений, нашел только место, где проскакивает искра:
это на плате кинескопа, к этим клемам подходит высокое напряжение от ТДКС (разрядник?).
(фото сделано телефоном)
Я посоветовал проверить напряжения на выходе БП:
Вместо 110/130В было 150В
Вместо +15 В было +16,5 В
Вместо +12 В было +13,5 В
Посоветовал проверить резистор в цепи настройки напряжения. Удалось понизить +12 В и +15 В до штатных, питание строчной снизилось до 140 В. Характер разрядов не изменился.
В какую сторону дальше слудет смотреть? Обратить внимание на дальнейшее снижение напряжения питания строчной до 110. 130 В (на схеме указанно 110/130 В — это как?)
Может, достаточно прочистить эти места от пыли щёточкой (не промывать!)и чуть-чуть увеличить зазор.
Напряжение 110 вольт- когда телевизор находится в дежурном режиме; 130- в рабочем.
Заменить электролиты в БП и привести напряжения в норму. После этого измериь высокое напряжение и при необходимости подкорректировать в строчной развёртке.
По поводу 110/130 может и наоборот, 130 в дежурке, 110 в рабочем режиме.
Сергей К: 110/130 В — это как?) Для «Витязь 63 СТV» — 110В , для «Витязь 72 СТV» — 135В. Копайте блок питания.
Меняй панельку платы кинескопа на совершенно новую-иначе счастья не видать.
Чистить бесполезно.Видать сыро в квартире.
1. не то ли это уникальное шасси (напиши его), где В+ регулируется из сервиса опцией E/W?
2. панельку менять однозначно
3. Арс: После этого измериь высокое напряжение и при необходимости подкорректировать в строчной развёртке. — достаточно посмотреть амплитуду импульсов в цепи накала (22-23 вольта) и на основании этого определиться и с высоким (анодное, фокусное и ускоряющее) и с правильностью В+
Как доберусь до ТВ попробую вначале проверить электролиты и начать с их замены в цепи ОС микросхемы-драйвера в БП (ILA3842ANF), там есть C433 (2,2 мкФ 50 В), который вполне может повлиять на установку напряжения.
pictele: Меняй панельку платы кинескопа на совершенно новую-иначе счастья не видать
СВБ: и чуть-чуть увеличить зазор
попробую сначала повозиться с БП и привести напряжение питания строочной в норму.
СВБ: Может, достаточно прочистить эти места от пыли щёточкой
попробую. Проблема начала наростать плавно.
Электролиты в БП само собой.
Сегодня добрался до телевизора. Шасси МШ-92S
Поменял электролит в цепи ОС БП. Попробовал, толку никакого.
Рассмотрел работу более детально: После подключения к сети ТВ переходит в режим ожидания. Появляется напряжение +148 В (в цепи +110/130В), при нажатии на кнопку включения ТВ это напряжения очень кратковременно скачет (цифровой китайский мультиметр на миг показал 800. 900В(!)) в такт с разрядами в разрядником. Отключил цепи с линии 110/130 и подключил лампочку на 60 Вт, после включения ТВ в розетку напряжение здесь установилось на уровне примерно +125 В и осталось стабильным, а вот при работе на строчную, в режиме ожидания, напряжение (по показаниям цифрового мультиметра) постоянно прыгает на 2 В (разрешение 1 В).
Осмотрел внимательно всю плату. Обнаружил потемнение текстолита вокруг VD314 (строчный трансформатор, выводы 1-?), но он звонится нормально.
Мне кажется, это электролиты, в БП их пробивает и телек валится спать, а розетку если шьёт, то ей менять надо, согласен с остальными, это сложно исправить.
Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.
Источник: pro-radio.online
Предохранители и реле Toyota Yaris / Vitz / Belta (XP90; 2005-2013)
Toyota
Автор redactor3 На чтение 7 мин Просмотров 16.9к. Опубликовано 16.08.2020
В данной статье мы рассматриваем Toyota Yaris / Toyota Vitz / Toyota Belta (XP90) второго поколения, выпускавшуюся с 2005 по 2013 год. Здесь вы найдете схемы блоков предохранителей Toyota Yaris 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Обзор пассажирского салона
хэтчбэк
Автомобили с левым рулем
Автомобили с правым рулем
Седан
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (слева), за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| 1 | ХВОСТИК | 10 | Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 1 | panel2 | 7,5 | Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей |
| 2 | ПАНЕЛИ1 | 7,5 | Освещение, управление освещением приборной панели, счетчик и датчик |
| 3 | A / C | 7,5 | Обогрев заднего стекла, система кондиционирования |
| 4 | D ДВЕРЬ | 20 | Стеклоподъемник |
| 5 | RL ДВЕРЬ | 20 | Стеклоподъемник заднего пассажира (левая сторона) |
| 6 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрический стеклоподъемник заднего пассажира (правая сторона) |
| 7 | – | – | – |
| 8 | CIG | 15 | Розетка |
| 9 | ACC | 7,5 | Система блокировки дверей, наружные зеркала заднего вида, аудиосистема |
| 10 | – | – | – |
| 11 | ID / UP / MIR HTR |
10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 12 | – | – | |
| 13 | – | – | |
| 14 | RR FOG | 7,5 | Задние противотуманные фары |
| 15 | IGN | 7,5 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье |
| 16 | ВСТРЕТИЛИСЬ | 7,5 | Метр и манометр |
| 17 | P S-HTR | 15 | Подогрев сиденья |
| 18 | D S-HTR | 15 | Подогрев сиденья |
| 19 | WIP | 20/25 | Стеклоочиститель |
| 20 | RR WIP | 15 | Задний стеклоочиститель |
| 21 | WSH | 15 | Омыватель лобового стекла |
| 22 | ECU-IG | 10 | Система дневных ходовых огней, антиблокировочная система тормозов, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения |
| 23 | ДАТЧИК | 10 | Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением панели приборов, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач |
| 24 | OBD2 | 7,5 | Бортовая система диагностики |
| 25 | СТОП | 10 | Стоп-сигналы, верхний стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система |
| 26 | – | – | – |
| 27 | D / L | 25 | Система дверного замка |
| 28 | FR FOG | 15 | Передние противотуманные фары |
| 29 | – | – | – |
| 30 | ХВОСТИК | 10 | Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 31 | AM1 | 25 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
Лицевая сторона
| 1 | PWR | 30 | Электрические стеклоподъемники |
| 2 | DEF | 30 | Обогрев заднего стекла |
| 3 | – | – | – |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Нагреватель (HTR) | ||
| R3 | Flasher |
Дополнительный блок предохранителей
| 1 | ACC2 | 7,5 | Система блокировки переключения передач |
| 1 | AM2 №2 | 7,5 | Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей |
| 1 | WIP-S | 7,5 | Система зарядки |
| 2 | ACC2 | 7,5 | Система блокировки переключения передач |
| 2 | AM2 №2 | 7,5 | Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей |
| 2 | WIP-S | 7,5 | Система зарядки |
