В последнее время на рынке ТВ-тюнеров наблюдается застой. Все это потому, что принципиально обычное телевидение не меняется уже лет 20, а цифровое ТВ лишь уменьшило антенны да упростило его настройку. И поэтому разные производители стараются добавить что-то свое – уменьшить размер, совместить цифровой и аналоговый преемники в один, добавить возможность захвата или приема радиостанций. В этот раз отличилась компания Asus и мы внимательно осмотрим ее творение.
Введение #
Как всем известно, существует несколько наборов чиповой логики, на базе которых можно «спаять» тюнер. А значит, большинство выпускаемых моделей, даже если у них разные производители, отличаются лишь за счет программ в комплекте, корпусом или дополнительными функциями. Вывод простой – в техническом плане тюнеры стоят на месте уже лет 5-10.
Звучит не слишком обнадеживающе. Однако горевать тут не о чем: российское телерадиовещание тоже стоит там же и двигаться дальше пока не торопится, ну разве что стали некоторые каналы запускать в вещание со стереозвуком. А это приводит к мысли, что купив один тюнер, новый приобретешь не скоро – просто в нем не будет надобности, ну разве что старый «отбросит коньки».
Вроде бы радужная перспектива: купил пользователь тюнер, вставил в компьютер или ноутбук, и в ус не дует. Но и тут ложка дегтя – кто же будет смотреть канал Культура в наш век HD и Bluray, а посему и сегмент у тюнеров небольшой, хотя надежды подает цифровое ТВ, которое когда-нибудь да появится повсеместно в Российской Федерации.
«А почему бы не объединить два тюнера в одном, да и еще и возможность захвата видео не добавить?» – задаются вопросом инженеры очередной компьютерной компании. И вот так на свет появляется новый гибридный тюнер, и наш сегодняшний герой обзора из их числа, так что встречайте – Asus US2-400 Express TV-Stick Hybrid.
Asus US2-400 | Что внутри? #
Итак, вскроем нашего подопытного. После нехитрых манипуляций тюнера и обнаружили кое-что очень интересное внутри – двухэтажная разборная плата:
После разборки мы видим следующее:
Asus US2-400 построен на базе полупроводникового ВЧ-блока XC 4000, произведенный компанией Xceive. Этот ВЧ-блок позволяет принимать аналоговые и FM-сигналы, а также практически все эфирные цифровые (ATSC, DVB-T, ISDB-T, DMB-T, DVB-C).
А вот на месте USB AV декодеров семейства TV Master TMхххх (обычно применяемых с вышеуказанным ВЧ-блоком) мы видим одночиповый набор логики от Conexant, имеющий возможность саморегуляции напряжения, автоподбора формата сигнала и поддерживающий работу со многими мировыми стандартами сигналов (BTSC, EIA-J, A2, NICAM, FM/AM).
Как известно, с октября 2006 года Xceive Corporation и Trident Microsystems подтвердили факт своего сотрудничества в области разработки USB ТВ-тюнеров. Однако тут инженеры Asus пошли своим путем, предложив свой дизайн, объединяющий разработки Xceive и Conexant.
Внутреннюю память устройства объемом 4 Гбайта обеспечивают микросхемы компании Samsung (на фото выше). А что касается обработки звука, то тут применен A/D аудиоконвертер Cirrus CS5340 – поддерживает стереозвук 101 дБ, 192 кГц.
Вся серия Empia EM288X (а в данном тюнере использован именно Empia EM28188) является семейством работающих с USB 2.0 видеоконтроллерами для видеозахвата как аналоговых, так и цифровых сигналов, и что также важно – данные чипы недорогие и достаточно качественные. Запитывается Empia EM288188 от стандартного напряжения шины USB, что позволяет избежать добавления в конструкцию тюнера внешнего блока питания
Нельзя сказать, что размещение плат данного тюнера – самое оптимальное, но при таком количестве элементов такое решение вполне обоснованно. Отметим, что при работе поверхность устройства практически не нагревается.
Комплект поставки Asus US2-400 #
Итак, начнём с комплектации: ТВ-тюнер Asus Express TV-Stick Hybrid приехал к нам коробочке черного цвета.
С интегрированным подобием буклета на задней стенке.
Все описываемое далее в этом разделе Вы можете посмотреть в нашем видеообзоре.
В комплект Asus Express TV-Stick Hybrid вошли:
- DVB-T антенна.
- Пульт управления (батарейка также в комплекте).
- Компакт-диск с ПО и драйверами.
- Переходник для подключения аналоговых источников сигнала.
- Инструкция по быстрой установке.
Поглядим поближе на самого ТВ-тюнер: чёрный корпус, лишь ободок разъема USB сделан под золото, никакой индикации при работе нет – поди ж тут угадай, жив ли тюнер. Но производитель хоть озаботился, чтобы устройство дольше имело привлекательный вид и не царапалось – на корпус нанесены прозрачные пластиковые наклейки, покрывающие его фактически целиком, а снять их или оставить (разумеется, вечно держатся они не будут) – решает каждый сам.
Также имеется надпись, извещающая нас о наличии в данном устройстве 4 Гбайт встроенной памяти. А вот колпачок потерять довольно легко – никакого крепежа не предусмотрено.
Антенну к тюнеру подключаем без переходников – имеется полноценный разъем.
В то же время можно одновременно подключить и переходник для захвата – весьма удобно, если хочется и ТВ посмотреть, и видеокассетку оцифровать.
Но тут сразу небольшое примечание – кассеты оцифровать конечно можно, но ждать от них DVD или, тем более, HD-качества не стоит. В принципе, захватить можно любой аналоговый сигнал от различных источников – но об этом в тестовой части.
На очереди у нас пульт дистанционного управления . Пульт – проще некуда, подсветки нет, но кто сказал, что нужно больше? Ведь это не домашний HD-кинотеатр. Клавиши нажимаются отчётливо, но почему-то оставляют ощущение пакетика с пупурышками.
Сам пульт собран плотно, что естественно при его-то габаритах, а вот крышечка для батарейки оставляет ощущение того, что при прошествии некоторого времени она будет выпадать. Питается пульт управления от обычной «плоской» батареи, которую узнает любой компьютерщик – такие стоят на материнских платах.
Диск – он и есть диск, ничего интересного нет. А вот переходники для аналогового захвата – это уже интересно, как никак имеется два «тюльпана» для стереозвука. А также целых два видеоштекера – один для обычного аналогового видеосигнала, а другой для S-Video.

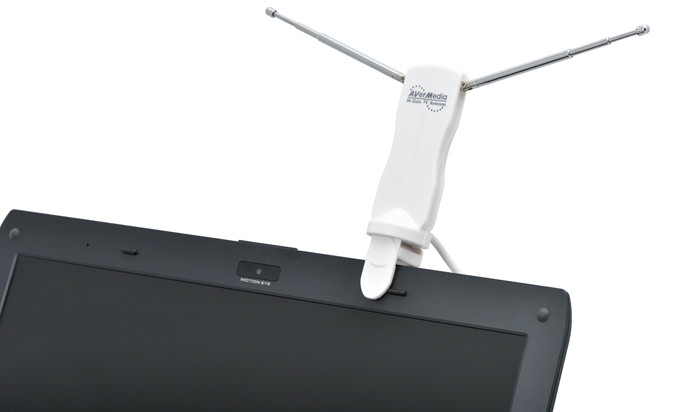

Осталась только DVB-T антенна с намагниченным основанием. Любой, даже самый отдаленно знакомый с радиоизлучением, пользователь поймет, что она бесполезна для аналоговых каналов – слишком мала. А что касается цифровых – то здесь никаких ограничений на размер антенны нет, важно находиться в зоне цифрового вещания
Наш ТВ-тюнер является внешним и подключается с помощью разъема USB, а также имеет встроенную память объемом 4 Гбайта. В нее производителем записаны все необходимые программы для работы с тюнером. Устройство в сборе представлено на фото ниже:
Программное обеспечение Asus US2-400 #
При первом подключении устройство опознано операционной системой не было:
Первое, что мы находим на диске – это программное обеспечение ArcSoft Total Media (мультимедийный центр, позволяющий получать доступ ко всем медиаданным Вашего компьютера с помощью пульта дистанционного управления), только лицензированное компанией Asus. Также присутствуют фирменные утилиты, о них мы сейчас и поговорим вкратце:
Технология ASUS Pop-Up TV #
Данная программа работает просто: Вы вставляете ASUS Express TV Stick в разъем USB компьютера или ноутбука. Далее (так как устройство не требует внешних источников питания) встроенная утилита ASUS Pop-Up TV сразу начнет отображение каналов обычного или цифрового телевидения – без использования дополнительных программ. На данный момент ТВ-тюнер полностью совместим с операционными системами Microsoft Vista Home Premium, Vista Home Basic, Vista Ultimate и Windows XP. Кроме этого программа должна работать в Windows 7, однако официальной информации на этот счет нет.
Технология ASUS GadgeTV #
Также в комплекте к ASUS Express TV Stick идет утилита Windows Vista Gadget, которая позволяет пользователю (то есть Вам, уважаемые читатели) просматривать и записывать ТВ-программы прямо с панели Windows Vista Sidebar (ну и в аналогичной в Windows 7, разумеется). Так как окошко небольшое, то смотреть ТВ можно даже во время серфинга по Интернет или работы. Если нужно, то окошко соответственно можно развернуть на весь экран в любое время.
ArcSoft Total Media #
Из возможностей Total Media, кроме прямых обязанностей по просмотру и записи ТВ, стоит отметить проигрывание видео и музыки, а также показ фотографии. Первый раз переходя на вкладку «TV», нам предложат настроить наш ТВ-тюнер, необходимо выбрать источник сигнала (аналоговый или цифровой), регион и тип источника (кабель, антенна или же аналоговые входы).
Затем будет произведено сканирование, по результатам которого мы увидим все доступные каналы. В условиях плотной застройки тюнер нашёл отнюдь не все ТВ-каналы, да и каждый из найденных попал в список по 2-5 раз. Непонятно, почему до сих пор за созданием ArcSoft тянется этот хвост – ведь можно сделать объединение похожих результатов, врядли с шагом в несколько кГц будет два канала. Посему субъективный минус – даже под эгидой Asus, ведь недаром их логотип красуется на главном экране – разработчики недалеко ушли от версии, идущей в комплекте к тюнеру .
ArcSoft Total Media может также снимать скриншоты, записывать потоковое видео с вещания ТВ-программы в ручном и автоматическом режиме (только в MPEG с малой степенью сжатия, так что готовьте место на жестком диске).
Запись программ по расписанию производится при помощи встроенного планировщика, способного запоминать неограниченное число заданий, запускаться единожды или регулярно, а также выключать компьютер после записи. Кроме этого с помощью шнура захвата можно снимать абсолютно любой аналоговый сигнал, например, с игровой приставки или видеомагнитофона.
Во время просмотра телепередач Asus US2-400 медиацентр Total Media потребляет порядка 5-10% процессорных ресурсов, а во время записи – до 40-45%. Тестирование производилось на компьютере с 3 Гб ОЗУ и процессором AMD Phenom X3 710.
Asus TV Stick Hybrid US2-400 может принимать FM-радио, для чего в главном меню Total Media есть специальный пункт. Радио также можно не только прослушивать, создавая список радиостанций, но и записать. Более подробно о данном ПО вы можете прочесть в обзоре Ritmix RDT.
Asus US2-400 | Качество изображения и звука #
А вот тут Asus US2-400 сразу радовать перестал – тюнер наш выдаёт заметно расплывающееся осветлённое изображение с мурашками, таким образом, большинство ТВ-программ становятся весма невысокого качества, смотрите сами:
- С обычной домашней антенной.
Источник: www.f1cd.ru
Обзор гибридного DVB-T/T2/C-тюнера AVerMedia TD310: Незаменим во многих случаях
Кабельное телевидение высокой четкости всем хорошо: большой выбор каналов, высокое качество изображения, стабильная работа. Но при всех плюсах этот способ ограничивает мобильность пользователя самым серьезным образом.
Кабельное телевидение высокой четкости всем хорошо: большой выбор каналов, высокое качество изображения, стабильная работа. Однако одновременно необходимо и соблюдение, как минимум, двух основных условий – наличие договора пользователя с провайдером и оплата первым соответствующего пакета каналов (не говоря уже о том, что должно быть само помещение, в него должен быть заведен кабель и т.п.). При всех плюсах кабеля этот способ ограничивает мобильность пользователя самым серьезным образом.
Эфирное цифровое телевидение представляет гораздо больше свободы. В зоне приема сигнал будет ловиться почти везде, кроме глубоких подвалов и экранированных помещений. Процесс подключения также не отличается сложностью – достаточно установить комплектный софт и вставить DVB-тюнер в USB-порт. Одним из лучших устройств подобного класса на данный момент на рынке является гибридный DVB-T/T2/C-тюнер AVerMedia TD310.

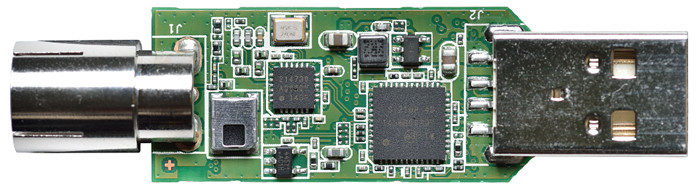

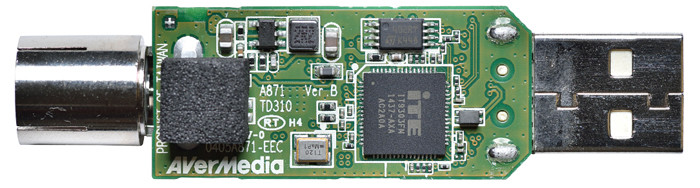

Построен AVerMedia TD310 на базе компонентов, которые уже прошли проверку в других моделях компании. Это ВЧ-блок (тюнер) на базе Si2147 от Silicon Laboratories, DVB-T/T2/C-демодулятор Si2168 того же производителя и USB-интерфейс ITE IT9303.
Подобная начинка встречается и в других устройствах AverMedia; в частности, Mobile 510 и Volar HD.

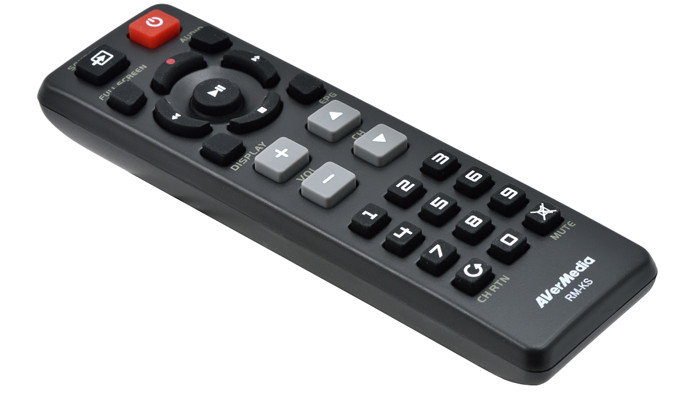

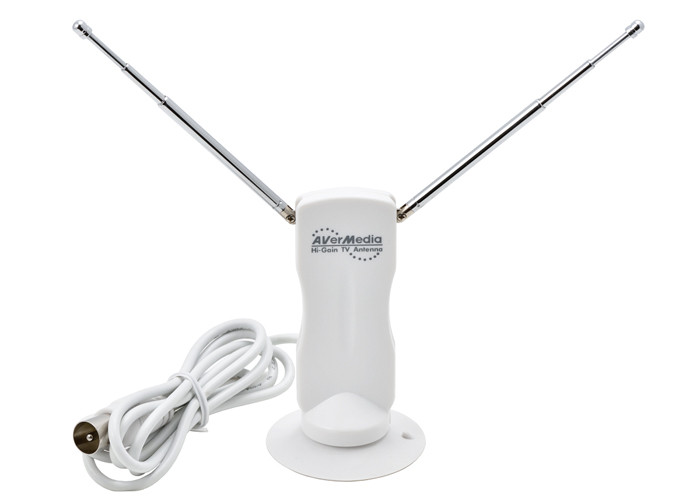

В комплект поставки AVerMedia TD310 входят: сам тюнер, пульт дистанционного управления (с батарейками), присоска для крепления антенны на гладкие поверхности (например, оконное стекло), уголок для закрепления антенны на экране ноутбука, краткая инструкция по закреплению антенны в различных вариантах и краткая общая инструкция по использованию.

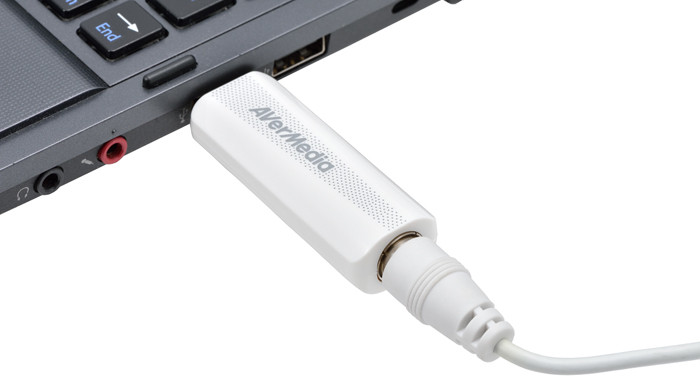

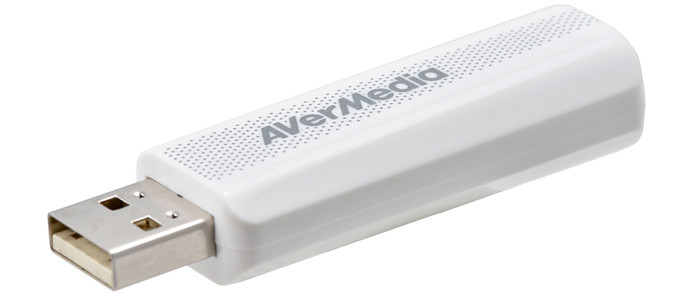

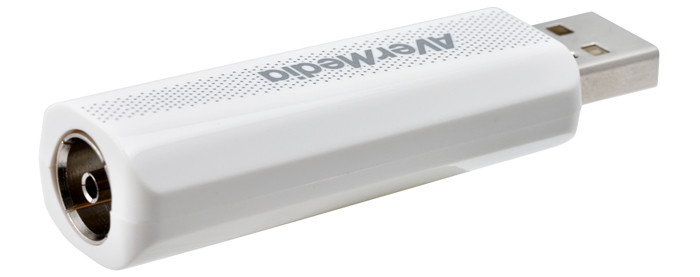

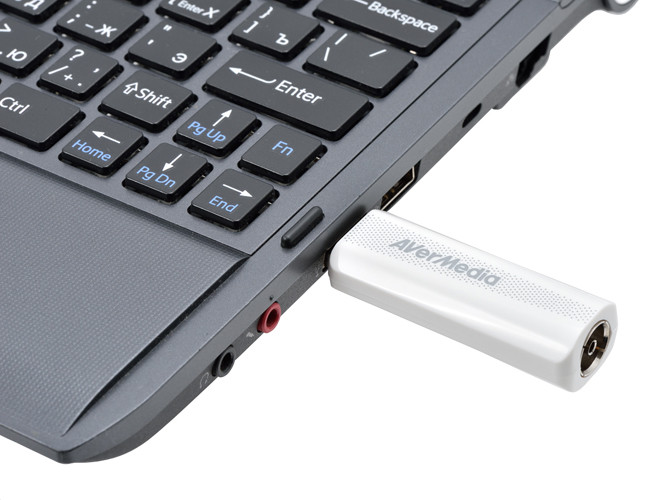

Корпус отличается небольшими размерами. С одной стороны стандартный USB-штекер, с другой – IEC (антенный) коннектор. Установленный в USB-порт, тюнер не будет блокировать доступ к соседнему по горизонтали (слева или справа) USB-порту, куда можно подключить другое устройство стандартных размеров. Правда, широким флешкам или 3G/4G-модемам места уже не хватит. Если USB-порты расположены один над другим, то соседний порт будет заблокирован.
Перед началом эксплуатации необходимо скачать софт с сайта производителя и установить его. Раздел с программным обеспечением для AVerMedia TD310 может показаться сумбурно организованным, поскольку содержит три отдельных ссылки на скачивание: полный пакет (драйверы плюс оболочка), только оболочка или только драйверы. Последний пункт как бы намекает, что тюнер может работать и со сторонними приложениями для просмотра цифрового телевидения.

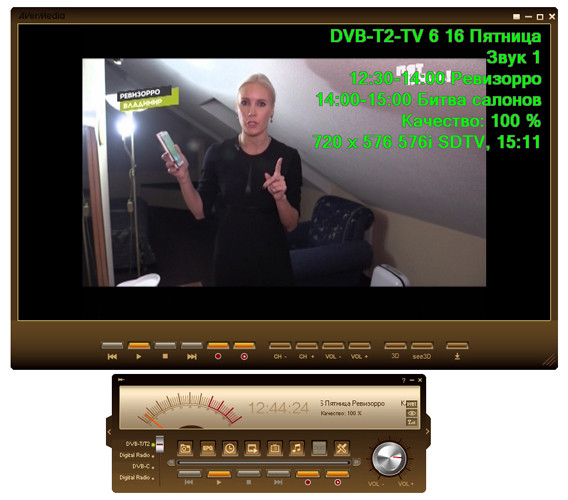

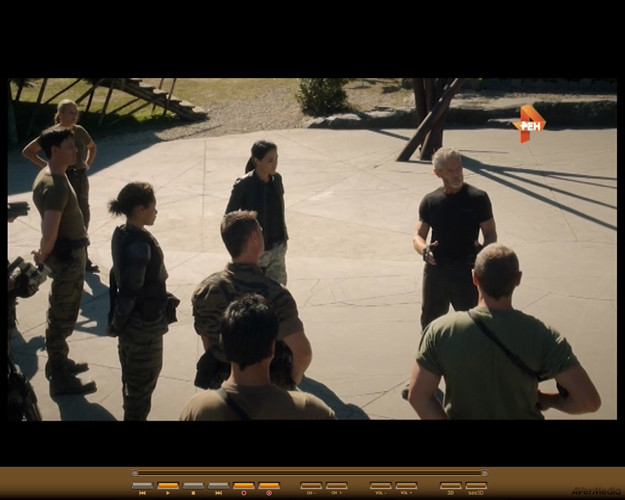

Программный интерфейс управления тюнерами AVerMedia почти не меняется со временем, в него лишь добавляются пункты меню, соответствующие новым возможностям. Основное окно – «телевизор с кнопками» – выполнено в собственном стиле, служебные окна будут выглядеть в соответствии с используемой в данный момент в операционной системе темой.

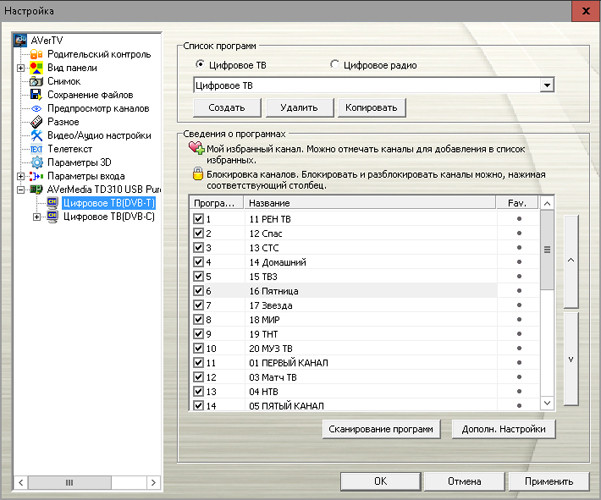

Перед началом использования необходимо выполнить сканирование каналов. Для жителей Москвы на данный момент их доступно тридцать в трех мультиплексах. Первые два работают на постоянной основе, третий – тестовый, поэтому набор каналов в нем может меняться.
Первоначальное сканирование занимает около трех минут. В благоприятных условиях (компьютер расположен близко к окну, антенна установлена на подоконник), обнаруживается от двадцати до тридцати каналов. Откуда такой разброс?
Трудно утверждать с полной уверенностью, но, похоже, программное обеспечение пытается отсеять каналы, которые хотя и присутствуют в эфире, но их прием настолько неуверенный, что практической ценности они не представляют и поэтому в список найденных не добавляются. Повторное сканирование в режиме обновления выполняется быстрее, и зачастую после него эти каналы все же добавляются в список, но смотреть их все равно нельзя, так как изображения либо нет, либо оно искажено артефактами. Разрешение изображения в уверенно принимаемых эфирных каналах – 720 x 576 пикс, 576i (SD).
Тюнер не просто так назван гибридным. Кроме возможности приема эфирного цифрового телевидения (DVB-T/T2), он поддерживает и стандарт DVB-C – прием каналов проводного кабельного телевидения. Это существенно увеличивает тематический выбор и, как правило, улучшает качество изображения за счет более высокого разрешения.
При подключении к коаксиальному кабелю общедомовой антенны и сканировании каналов с заданными вручную параметрами (диапазон 274 Мгц-314 МГц, символьная скорость 6900 Кбод, модуляция 64 QAM) был найден 41 канал, но все они помечены красным. Согласно инструкции это означает, что контент закодирован или платный. На логичный вопрос «можно ли использовать тюнер для просмотра платных каналов» есть ответ: да, если плата взимается за прокладку кабеля до квартиры или по кабелю транслируются свободно. В том случае, когда для просмотра необходимо покупать стороннее оборудование, TD310 не поможет.
TD310 подхватывается сторонними программами, например, ProgDVB или DVB Dream. Практического смысла в их использовании нет, если только они уже не используются в качестве агрегаторов для просмотра каналов спутникового или интернет-телевидения или потому, что их интерфейс более приятен для глаз. Но есть и неудобства. Полные версии – платные, да и в целом альтернативные программы работают чуть хуже, чем оригинальный софт. Например, ProgDVB так и не смог обнаружить ни одного канала в режиме DVB-C.
Плюсы TD310: богатый набор основных и дополнительных функций (3D), компактность, высокая чувствительность, стабильность работы софта, удобный пульт. Минусы: малое расстояние уверенной работы пульта дистанционного управления (примерно 1,5 м), ограниченное время работы присоски.
Просто для просмотра DVB-T/T2 каналов возможности TD310 могут показаться излишними. Но если подумать о том, что Интернет есть не везде, а телевизор смотреть нужно, или о том, что сейчас записать нужную телепрограмму можно только с помощью USB-тюнера, так как видеомагнитофоны уже все выбросили, то AVerMedia TD310 становится незаменимым устройством.
Стандарты: DVB-T, DVB-T2, DVB-C
Диапазоны: VHF (177,5-226,5 МГц), UHF (474-858 МГц)
Интерфейсы: USB x 1, IEC x 1
Требования к процессору: SD: Intel Q8300, HD (720p60): Intel i3-550, FullHD (1080i60): Intel i5-3330
Материал корпуса: пластик
Вес: 14 г
Особенности: поддержка 3D-режимов
Подробности: avertv.avermedia.com
Источник: www.dgl.ru
Обзор гибридного DVB-T/T2/C-тюнера AVerMedia TD310: Незаменим во многих случаях
Обзор и тесты AVerMedia AVerTV Hybrid Volar T2. Продвинутый ТВ-тюнер
В России идет активное внедрение формата цифрового телевидения, постепенно оно вытеснит устаревшее аналоговое вещание. Домашним пользователям это даст возможность просмотра ТВ-каналов в высоком качестве. Сегодня мы затронем возможность просмотра такого телевидения на ноутбуке и настольном ПК, поможет нам AVerTV Hybrid Volar T2
.
Есть несколько вариантов решения и организации приема ТВ-сигнала на ПК, это и внутренние ТВ-тюнеры, и USB-решения, и специальные медиа-приставки. Ряд из последних мы рассматривали в ходе тестов, эти приставки ориентированы именно на ТВ и мониторы. Нас же волнует автономность и возможность просмотра каналов или прослушивания радио между делом при выполнении повседневных задач.
Минусами внутренних систем является привязка к конкретной системе и совместимость с разъемами на материнской плате. Внешние решения благодаря современным технологиям не уступают платам, но при этом еще добавляют мобильности. Касаясь AVerTV Hybrid Volar T2, производитель сразу заложил спектр возможных применений, начиная с трансляции цифрового стандарта DVB-T/DVB-T2 с аналоговым ТВ, завершая захватом и 3D-видео. Не правда ли заманчиво? Но обо всем поподробнее.
Видео AVerMedia AVerTV Hybrid Volar T2
Доступность AVerMedia AVerTV Hybrid Volar T2
На момент проведения тестирования средняя стоимость AVerMedia AVerTV Hybrid Volar T2, по данным сервиса Яндекс.Маркет, составляет 3177 рублей.
Комплектация
Поставляется ТВ-тюнер в компактной упаковке с набором общих данных по характеристикам и спецификациям.
Комплектация включает: само устройство, раскладную телеантенну, два варианта крепления для антенны (присоска и П-образный зажим), проводную FM-антенну, AV-кабель, пульт ДУ, две батарейки ААА, гарантийный талон и инструкцию.
Внешний вид
AVerTV Hybrid Volar T2 удивляет своей компактностью, все уместилось в компактный USB-стик.
С одной из сторон находится стандартный USB-разъем, он защищен съемной заглушкой.
С обратной стороны разъем для подключения антенны. Выбрать пользователю можно между двумя видами антенн, а также просто воспользоваться кабельным ТВ. Одна принимает цифровой сигнал, другая FM-радио. Есть претензии к длине кабеля ТВ-антенны, его длина менее метра, пользователь будет ограничен выбором положения антенны.
Хотя в плане крепления все неплохо. Закрепить антенну можно на ребре монитора или ноутбука с помощью П-образного разъема, или закрепить на стекло с помощью присоски.
Еще один из разъемов расположился на боковой грани. Он нужен для подключения комплектного AV-кабеля. Тут специальный разъем, будьте внимательней, не потеряйте кабель, восстановить его будет проблематично.
Этот кабель включает три RCA-разъема и S-Video. Данный кабель может пригодиться для подключения старой техники, например, оцифровки или просмотра видеокассет VHS, и, конечно же, видеокамер. В комплекте с ТВ-тюнером идет пульт ДУ, компактный корпус включает традиционный набор кнопок.
Плюсом AVerTV Hybrid Volar T2 является компактный корпус. Его можно закинуть в сумку с ноутбуком и без затруднений носить с собой. Нужно оцифровать видео в глубинке или в гостях, не проблема, берем c собой кабель и устройство, и работаем без привязки к месту расположения.
Софт
AVerMedia Technologies уже длительное время занимается разработкой и совершенствованием ТВ-тюнеров, в этой области набран большой опыт. В AVerTV Hybrid Volar T2 используются все наработки инженеров.
Устройство комплектуется хорошо знакомым интерфейсом AVerTV 3D с расширенным функционалам, здесь оно получило добавку в виде отметки 3D.
Владелец может переключаться между несколькими режимами: цифровое ТВ, аналоговое ТВ, FM-радио, S-Video и AV-вход.
Каждый из режимов настраивается, можно воспользоваться готовым списком каналов или провести сканирование. В памяти устройства есть ряд крупных городов.
К интересным функциям хотелось бы отнести TimeShift, позволяющую записать трансляцию для просмотра в последующем. Очень удобно, когда нет возможности просмотра новой серии сериала или прослушивания передачи на радио.
Трансляция может быть записана в различных форматах, в списке есть и Apple.
Родительский контроль — популярная функция, она позволяет ограничить список каналов, исключив из плейлиста или задав пароль доступа. Тут же можно создать отдельный список любимых каналов, отметив, например, детские или распределив их по тематикам.
Поддерживаются скины оформления, предустановлено 5 тем оформления. Функционал можно расширить с помощью плагинов. В списке опций появилась работа в 3D. Это анаглиф, для просмотра картинки потребуются специальные очки. Приобретать их надо самостоятельно.
В целом же это скорее дань моде, а не реально необходимая фишка.
Тестирование
Стоит сразу отметить: качество приема сигнала меняется от типа используемой антенны и места использования. Естественно, на качество картинки будет влиять покрытие сигнала местных операторов. В больших городах ситуация обстоит лучше, чем в маленьких городах. В случае плохой работы штатной антенны можно использовать полноценную внешнюю антенну или кабельное ТВ.
С этой ситуацией мы столкнулись и во время тестов: при тесте в офисе за городом, поймать цифровое ТВ не удалось на штатной антенне, а в самой Казани сигнал уверенно ловился просто расположением антенны на рабочем столе.
К приему FM-радио при этом вне зависимости от расположения претензий нет полностью. Комплектная антенна справляется со своей задачей на отлично.
Во время работы корпус AVerTV Hybrid Volar T2 нагревается незначительно. Сбоев во время работы не зафиксировано.
Итоги по AVerTV Hybrid Volar T2
AVerTV Hybrid Volar T2 — один из лучших компактных ТВ-тюнеров, доступных на сегодняшний день. Производитель предлагает широкий набор возможностей: просмотр ТВ, прием цифрового сигнала, вывод программы вещания, субтитров, захват и тайминг. Большим плюсом является возможность захвата аналогового сигнала по RCA-разъему, позволяющей ввести оцифровку видео.
USB-подключение работает с домашними неттопами, ноутбуками, планшетами Windows, настольными ПК. AVerTV Hybrid Volar T2 получает заслуженную награду «Золото. Выбор редакции MegaObzor.com».
⇡#Краткие технические характеристики
| AVerMedia Hybrid Volar M | |||||
| Интерфейс | USB | ||||
| ТВ-тюнер | 75 Ом (UHF / VHF) Coaxial RF | ||||
| Видеовход | S-Video, RCA | ||||
| Аудиовход | RCA L/R | ||||
| FM-радио | FM-вход | Cовмещён с ТВ-входом | |||
| Частоты | 87,5–108,00 МГц | ||||
| Аналоговое вещание | Частоты | 55,25–855,25 МГц (NTSC) | |||
| 48,25–863,25 МГц (PAL) | |||||
| Стандарты | PAL/SECAM/NTSC | ||||
| Аудио | Стерео (A2/NICAM/FM), Моно | ||||
| Цифровое вещание | Стандарт | DVB-T | |||
| Частота | 51 –858 МГц | ||||
| Пульт ДУ | Есть, инфракрасный | ||||
| Потребляемый ток, А | Аналоговое ТВ | 0,3 | |||
| Цифровое ТВ | 0,27 | ||||
| Масса, г | 25 | ||||
| Цена, руб. | 3 100 | ||||
Принципиальных отличий у новинки от более старых моделей нет. Устройство представляет собой классический ТВ-тюнер с USB-интерфейсом, принимающий аналоговый телеэфир, FM-диапазон частот и цифровой сигнал в формате DVB-T. Стоит отметить лишь малое энергопотребление, что наверняка должно порадовать всех любителей посмотреть ТВ в дороге или путешествии, где нет возможности быстро подзарядить аккумулятор ноутбука.
⇡#Внутреннее строение
Внутреннее строение ТВ-тюнера AVerMedia Hybrid Volar M
Как и другие USB-тюнеры, AVerMedia Hybrid Volar M собран на одной печатной плате с двусторонним монтажом элементов. Качество пайки не вызывает ни малейших нареканий, а элементная база полностью соответствует заявленным техническим характеристикам ТВ-тюнера. С основными элементами аппаратной части мы уже знакомы, например по модели ТВ-тюнера AVerTV Pilot.
Приём аналоговых телеканалов, FM-станций и цифрового вещания возможен благодаря всего одному универсальному полупроводниковому ВЧ-блоку TDA18271 производства компании NXP Semiconductors. С аналоговым вещанием он работает в режимах PAL, SECAM и NTSC, а цифровые каналы может принимать в форматах DVB-T, DVB-C и ATSC. Кроме того, этот ВЧ-блок имеет встроенные фильтры шумоподавления.
В качестве A/V-декодера используется CX23102 производства компании Conexant Systems, Inc. Микросхема представляет собой 10-битный АЦП, главной отличительной чертой которого является возможность работы с шиной USB. В спецификации этого устройства числится возможность приёма видеосигнала как с композитного и S-Video-входов, так и с компонентного, который, увы, у новинки отсутствует.
В качестве COFDM-демодулятора для сигнала DVB-T разработчики выбрали микросхему AF9033 тайваньской компании ITE Tech. Inc. К основным элементам конструкции стоит также причислить и миниатюрный ИК-приёмник, расположенный недалеко от антенного разъёма.
⇡#Внешний вид
Как и подавляющее большинство современных ТВ-тюнеров с USB-интерфейсом, новинка выполнена, скажем так, в форм-факторе USB-флешки прошлых поколений — в относительно крупном пластиковом корпусе с закрывающей основной разъём крышкой. Белоснежный пластик, из которого изготовлен корпус новинки, имеет качественное лаковое покрытие, так что это устройство точно не испортит экстерьер вашего Mac.
Внешний вид ТВ-тюнера AVerMedia Hybrid Volar M
Чёрная полупрозрачная крышка с одной стороны имеет небольшой полукруглый вырез, который в закрытом положении обрамляет круглую вставку на корпусе, выполненную из того же полупрозрачного материла. За вставкой скрыт светодиодный индикатор работы, причём не популярного синего, а бело-лунного цвета. Смотрится такое решение свежо и интересно.
С противоположной от USB-интерфейса стороны корпуса расположено гнездо для подключения антенны. Кроме того, на одной из боковых граней размещён универсальный разъём, к которому подключается A/V-переходник. С помощью переходника на борту новинки организуются видеовходы S-Video и композитный RCA, а также пара аудиовходов RCA-стерео.
