Осциллограф своими руками! Супер-компакт!

Привет содруги! Сегодня я расскажу о повторении наверно самого простого осциллографа. У одного товарища на его ютуб канале я случайно наткнулся на видео, где он повторял это устройство. Так как мне не очень то нужен полноценный дорогостоящий осцил, я решил собрать его примитивное подобие. Автор называет его Пультоскоп и совершенно свободно разместил его исходники за что отдельное спасибо.

Поиск корпуса
Корпус я искал недолго. Прочитав статью, посмотрев видео я решил, что бейте меня по-рукам, но мне нужен этот прибор. Пока ждал экран от Nokia 5110 с Али, я нашел карту памяти для DreamCast. Даже сам не знаю откуда она у меня, ведь приставки у меня никогда не было). Конечно понимал, что будет трудно все уместить в таком крошечном коробке, но попытаться нужно было.

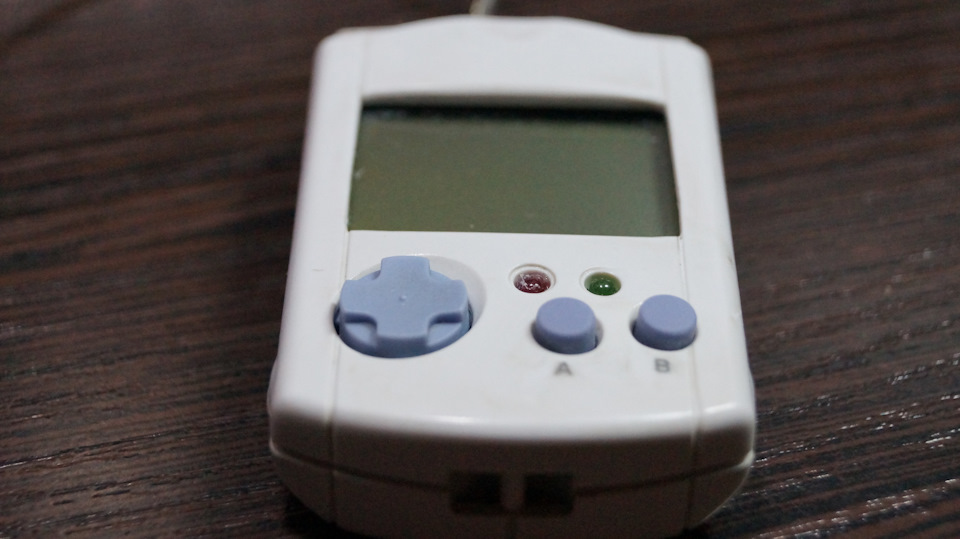

Карта памяти от DreamCast стала отличным корпусом!

Полный размер
Разбираем это чудо. Оно кстати было исправно абсолютно.

Сборка затянулась на пару вечеров с одновременным просмотром футбола. Затянулась потому, что корпус очень мал, а впихнуть нужно было немного-немало экран, кусок платы с кнопками, arduino pro micro, выключатель и батареи. Свое варварство я начал с разбора и откусывания платы. Кнопки нужно было оставить и пришлось поступать радикально).

Полный размер
Нагло откусываем плату. Даже дреммель лень достать.

Потом началась размахивание горячим жалом и «кривыми» руками пайка.

Полный размер

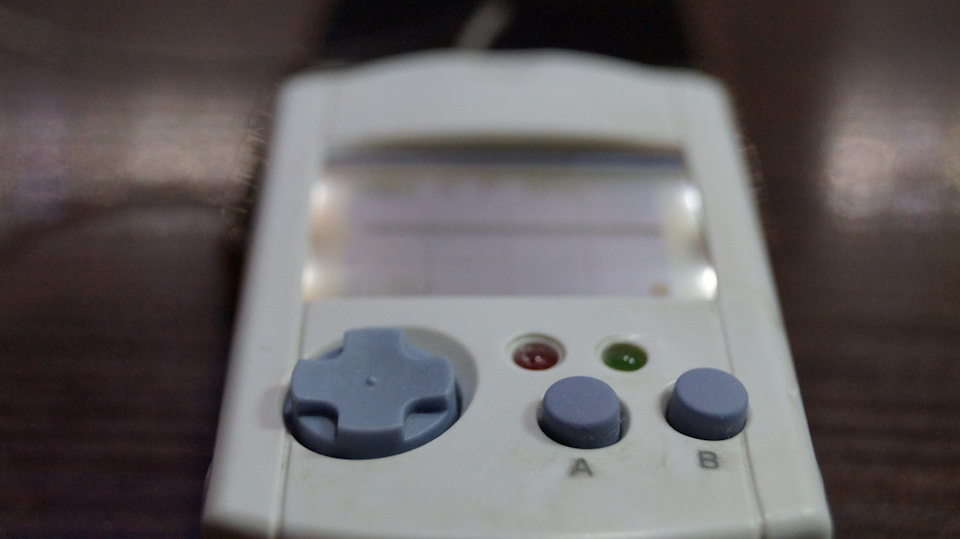

Примеркаприклейка экрана.

Полный размер

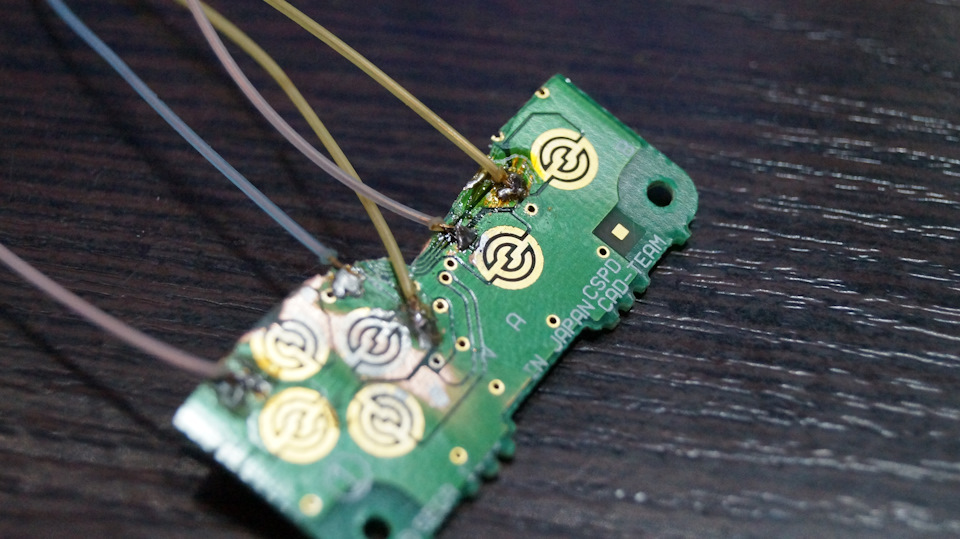

Пайка не мое( надо посмотреть пару уроков на ютуб.

Полный размер
Некрасиво все, но не видно же будет)

Еще по теме: Сони телевизор xh9505 это

Полный размер
Не пинайте ногами не умеющего)

Полный размер

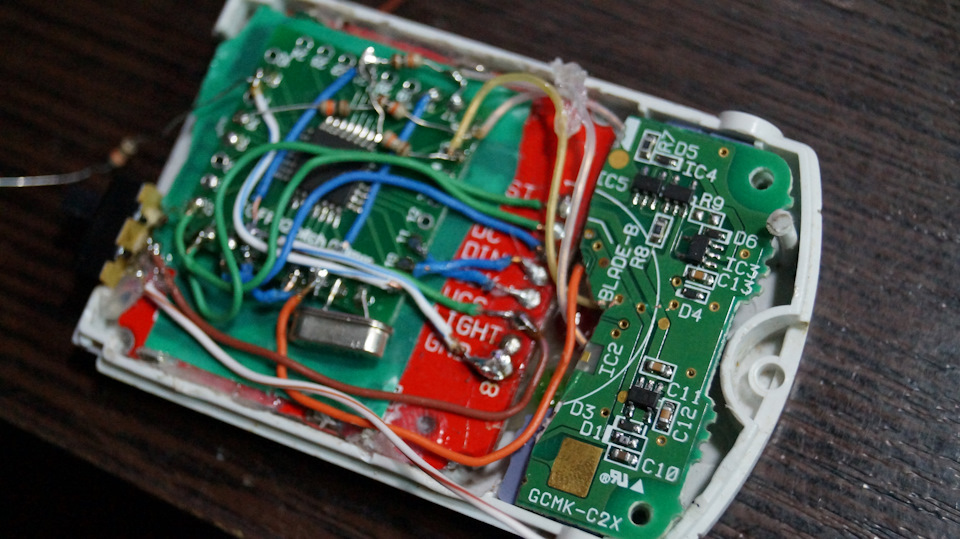

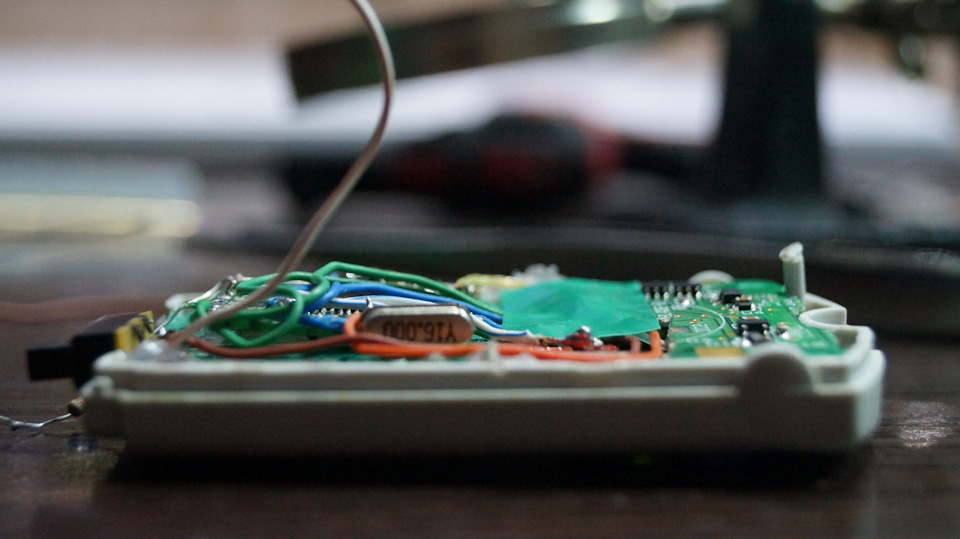

Ардуина, мешала плотно закрыть корпус, поэтому пришлось отказаться от нее в пользу Atmega328 распаянной на макетной плате. Прошивка, проверка — все работает. Я думаю самодельщики знают это чувство, когда, что-то сделанное своими руками вдруг работает) Радость и гордость за себя самого переполняют)) Заработало кстати, с первого раза, я даже удивился.

Полный размер

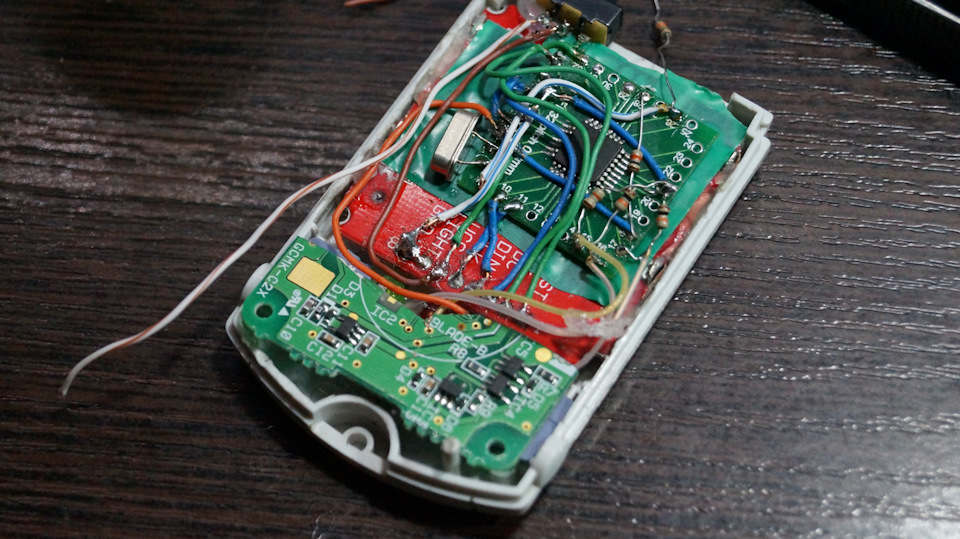

Собран, но еще не отмыт.

Полный размер

Полный размер

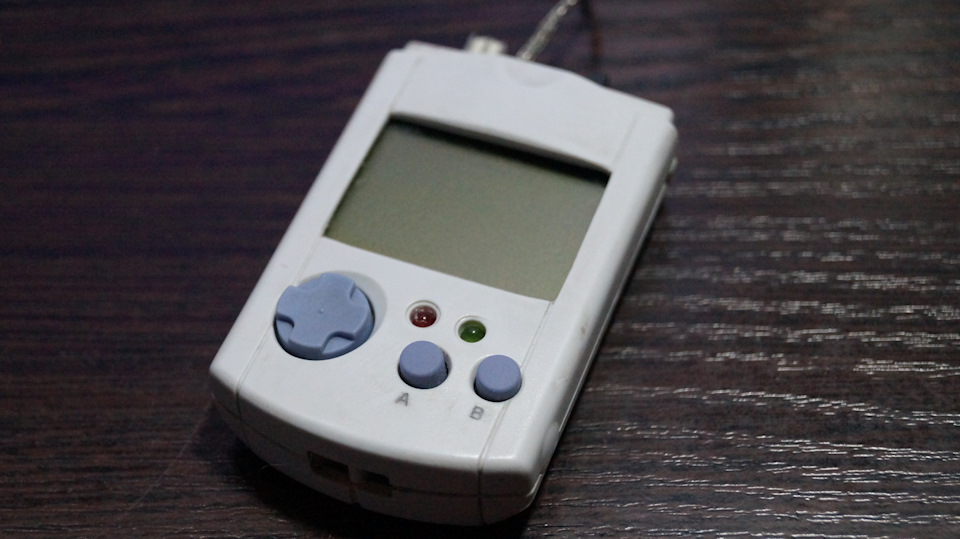

Он уж очень мал!

Полный размер

Полный размер

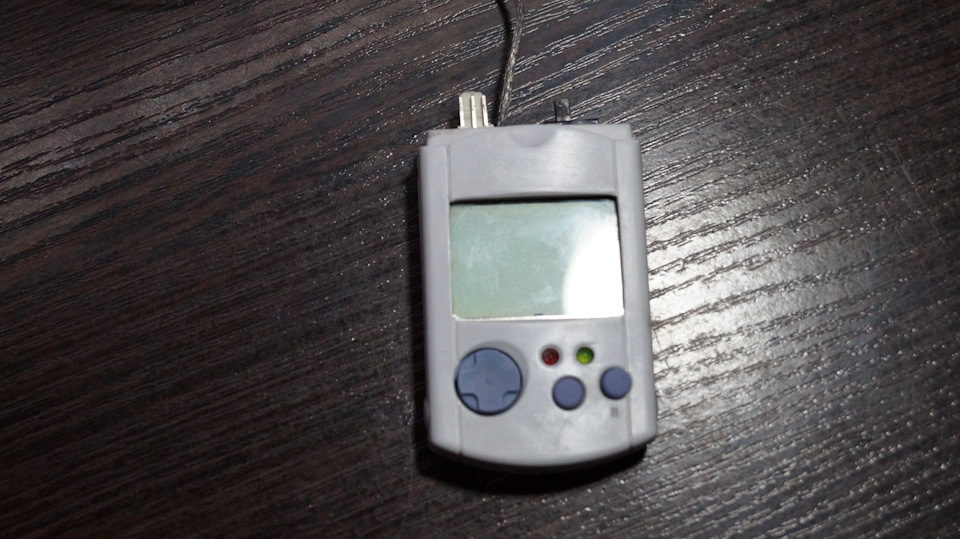

Рядом с телефоном для наглядности и масштаба.

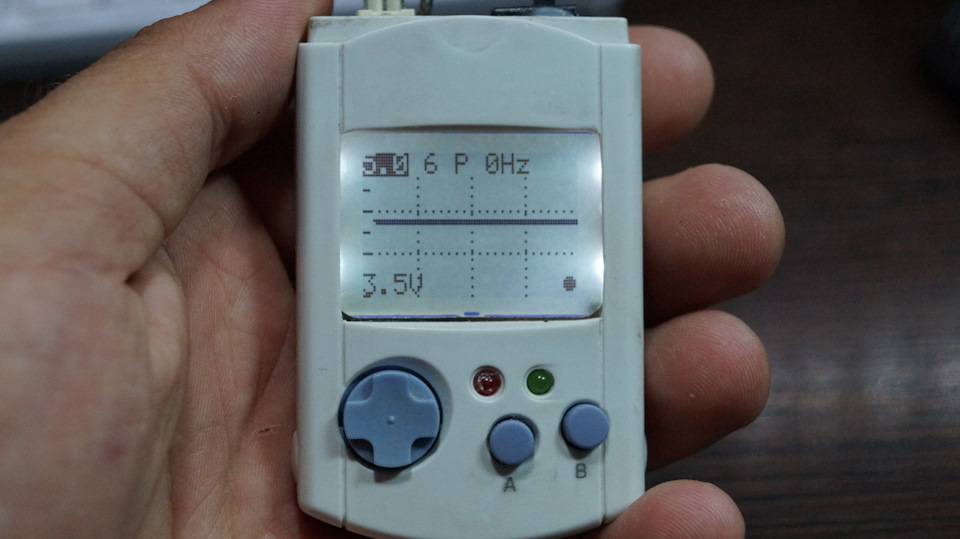

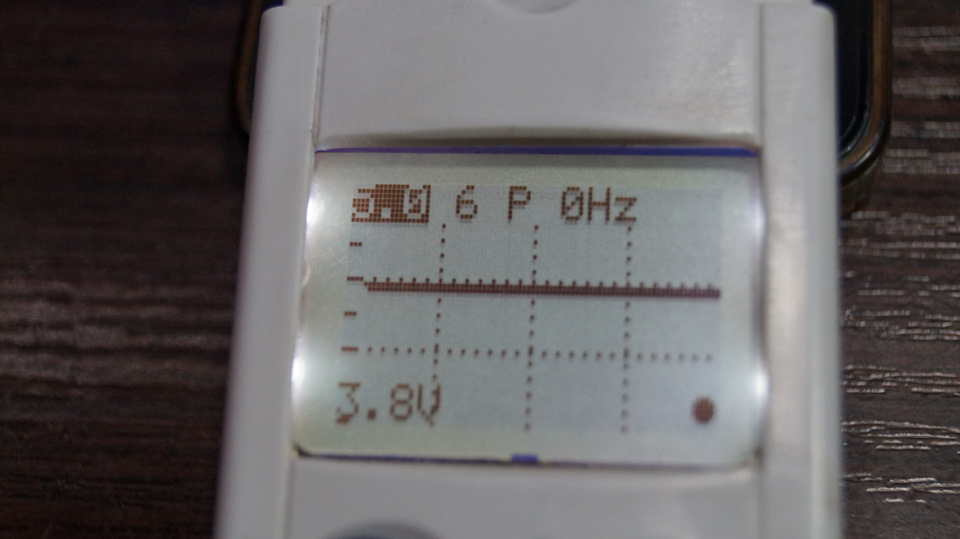

Потыкал, померил, все хорошо, но есть наводки от сети, когда берешься за щуп или за само устройство наводка в 50 герц появляется сразу. Нашел старый, советский, экранированный провод взамен китайскому коннектору. Советский провод тридцатилетней давности кстати, лудится и припаивается намного лучше и приятнее новых поднебесных — прогресс мать его . Экран на землю, провод на пин микроконтроллера и все, наводки пропали! Дальше собрал все в корпус без китайских соплей термоклея конечно же не обошлось, но а как по другому созидать? здесь китайцем нужно сказать спасибо )).
Прибор получился нуууу оооооочень компактным! Осциллограф в треть ладони это круто парни! Пусть характеристиками и не блещет, но для минимальных, простых задач достаточно. Рекомендую для повторения, тем более, что бюджет примерно 250-400 рублей учитывая корпус и мелочевку и даже электричество). Оставляйте комментарии.

Спасибо за потраченное время!
