К174ун7 схема включения в телевизоре

На микросхеме К174УН7 построен мощный аналоговый усилитель, работающий в диапазоне частот от 40Гц до 20кГц. Его выход может быть нагружен на акустическую систему с сопротивлением постоянному току 4Ом.

При мощности, рассеиваемой на микросхеме более 0,5Вт, используется теплоотвод. Для этого микросхема оборудована лепестками с отверстиями для болтового крепления их к радиатору. Базовая схема включения, при питании от +15В предполагает выходную мощность до 4,5Вт.

При максимальной мощности искажения (коэффициент гармоник) могут быть слишком большими. Именно поэтому с появлением большего разнообразия микросхем УМЗЧ данный компонент некоторые радиолюбители перестали использовать. Впрочем, в сети возник спор, с разделением на сторонников и противников применения этой микросхемы. Последние писали, что она никуда не годна, приверженцы же утверждали, что это довольно неплохой чип. Впрочем, в сети есть материалы , как улучшить параметры при питании +17В с выходной мощностью 5 – 6Вт на нагрузке 4Ом с несравненно высоким качеством звучания.

Как подключить усилитель с телевизора на микросхеме К174УН7

О микросхеме К174УН7

Микросхема была очень распространённой в советской технике с 70-х годов. Поговаривают, что это доработанная копия ТА810, приспособленная к имеющемуся производству. Она выпускалась с 60 годов и имела широкий успех из-за компактности и малой требовательности в настройке. Топологию микросхем можно сравнить, функционально сходства, несомненно, имеются.

Топология микросхем К174УН7 и TBA810AS.

Отдельно хочется подчеркнуть одну деталь, которая в значительной степени отличается от современного понимания копий и всякого рода патентов. В 60-е – 80-е годы не так копировали радиодетали, как максимально подгоняли их параметры под наиболее распространённые, особенно микросхемы. Разработать и выпустить новый тип чипа при многотысячном штате учёных не составляло никакого труда. Но, вот разнообразие компонентов вызывало проблемы с последующим сервисным обслуживанием.

Это сейчас некоторые умники развели такую теорию, что микросхемы и другие компоненты, якобы воровались у западных брендов. Но, на это в то время не было никаких причин. Наоборот, учёные разных производителей старались максимально копировать свойства для достижения наибольшей взаимозаменяемости. В этом, как раз, основная причина небольшого разнообразия компонентов, особенно интегральных.

Это касается по большей части бытовой аппаратуры, которая рассчитывалась на эксплуатацию с несколькими последующими ремонтами. При этом ввод нового компонента мог вызвать проблемы, связанные со снабжением радиодеталями многочисленных мастерских. Поэтому, разработчики старались построить на распространённой К174УН7 не только выходной каскад УМЗЧ, но и генератор стирания и подмагничивания кассетных магнитофонов. Также в мониторах и некоторых телевизорах эту микросхему применяли в качестве выходного каскада кадровой развёртки.

Источник: dzen.ru

Микросхема К174УН7 описание, параметры, схемы включения (даташит datasheet)

Микросхема К174УН7 представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 4,5 Вт на нагрузке 4 Ом. Предназначена для применения в трактах НЧ бытовой радиоаппаратуры.

Корпус типа 201.12-1 или 238.12-1. Масса не более 2 и 2,5 г соответственно.

Назначение выводов микросхемы К174УН7:

• 1 — питание (+ Un);
• 4 — вольтодобавка, питание (+Un);
• 5—коррекция;
• 6—обратная связь;
• 7—фильтр;
• 8—вход;
• 9— общий (— Un);
• 10—эмиттер выходного каскада;
• 12—выход.

Рис. 1. Внешний вид, цоколевка и размеры микросхемы — интегрального УНЧ К174УН7.

Рис. 2. Принципиальная схема микросхемы К174УН7.

Электрические параметры микросхемы

Предельные эксплуатационные данные для микросхемы

• Напряжение питания — 18В *.
• Максимальное амплитудное значение входного напряжения — 2 В.
• Максимальное амплитудное значение тока в нагрузке — 1,8 А.
• Допустимое постоянное напряжение: на выводе 7 не более — 15 В, на выводе 8 -0,3 . +2 В.
• Максимальная рассеиваемая мощность — 0,5 Вт **.
• Температура окружающей среды -10 . +60° С ***.

* Время действия не более 3 мин.

*** При Т> +25 градусах С рассеиваемая мощность, Вт, рассчитывается по формулам:

Рис. 3. Зависимость выходного напряжения от напряжения питания при Rн =4 Ом, К, — 10%, Т= + 25° С. Заштрихована область разброса значений параметра для 95% микросхем. Сплошной линией показана типовая зависимость.

Рис. 4. Амплитудно-частотная характеристика.

Рис. 5. Зависимость коэффициента гармоник от выходной мощности для микросхемы К174УН7.

Рис.6. Зависимость коэффициента гармоник от частоты для микросхемы К174УН7.

Рис. 7. Зависимость выходной мощности от напряжения питания при Rн = 4 0м, Kr = 10%, Т= + 25 С. Заштрихована область разброса значений параметров для 95% микросхем. Сплошной линией показана типовая зависимость.

Схемы включения

Рис. 8. Типовая схема включения микросхемы К174УН7.

Рис. 9. Принципиальная схема мостового усилителя мощности низкой частоты на двух микросхемах К174УН7.

Рис. 10. Принципиальная схема генератора стирания и подмагничивания для магнитофона на микросхеме К174УН7.

1. Улучшение качества звучания // Радио-1984.—№ 11.— С. 58.
2. Филин С. Снижение искажений в усилителях мощности на ИМС. Радио.—1981 — № 12.— С. 40.
3. Назаров В. КВ приемник на ИМС серии К174 II Радио,— 1981,—№ 3.—С. 27— 29.
4. Назаров В. УКВ приемник на микросхемах и Радио,-1982,- № 7,— С. 29, 30.
5. Два усилителя на микросхемах. Радио,—1980, № 9.— С. 58.
6. Интегральные схемы серии К174: Каталог.— М.: ЦНИИ «Электроника», 1981, вып. 1.— 68 с.

• Схема УМЗЧ на пяти транзисторах и с однополярным питанием (60W)
• LA4510 — маломощный усилитель ЗЧ, справочник
• Микросхема BA5210FS — мостовой или стерео УНЧ (450мВт при 2,5-6В)
• Высококачественный усилитель мощности на 11 транзисторах (100 Вт)

Комментарии (25):

#1 виктор Март 19 2017

Скажите, на типовой схеме включения 6 ножки микросхемы имеет значение последовательность элементов? C2 и R3

#2 root Март 19 2017

Виктор, не имеет значения, если нужно то можете поменять их местами, главное соблюдать полярность подключения электролитического конденсатора.

Также дорисовали на входе электролитический конденсатор Свх.

#3 Прохожий Июль 05 2017

Почему-то не указан максимльный ток потребеления микросхемы. Ток в нагрузке, то есть выходная мощность не дает представления, каким источником питания нужно запитывать микросхему. Например, у меня есть выпрямитель, который выдает ток 1 ампер (при 15в) без пульсаций. Если я беру от блока 2 ампера, тогда появляется «пила».
Вот и спрашивается, какой ток потребляет микросхема в режиме номинальной мощности и в режиме максимально-допустимой мощности, чтобы от этих параметров строить блок питания.
Про мостовую схему писали, что если разница между выходами микросхем меньше 50 мв, тогда конденсаторы С6 и С9 можно исключить.
Поэтому возникает вопрос, можно ли каким-либо способом сбалансировать схему так, чтобы на выводе 12 было напряжение 1/2 от общего Uпит. .

#4 root Июль 06 2017

В статье указано что:

Максимальное амплитудное значение тока в нагрузке — 1,8 А.

Оптимальное питающее напряжение для микросхемы можно выбрать в пределах 12-16В, при этом выходной ток источника питания желательно чтобы был не менее 1-1,5А для каждого канала (данные экспериментальные).
Собирали когда-то такой усилитель, для двух каналов был изготовлен выпрямитель на 12В и 2А, сглаживающие конденсаторы 4700мкФ — оказалось вполне достаточно.

#5 Pavel Ноябрь 20 2017

Неужели и в нашем 2017-м кого-то реально интересует этот архаизм?!

#6 Александр Компромистер Ноябрь 22 2017

#Pavel, конечно, заинтересует: для курсовой работы вполне.

А если ее еще и умощнить, наподобие TDA2005, то вообще, огонь.

#7 Comandante Ivan Август 27 2018

Ножки 2 и 3 не используются, и никуда не подсоединяются? Что за функции выводов вольтодобавки и коррекции? Первый раз принимаюсь за микросхемы., надеюсь на понимание.

#8 root Август 27 2018

Здравствуйте. Ножки 2 и 3 микросхемы К174УН7 не используются и соответственно никуда не подключаются. Схема вольтдобавки нужна для улучшенной раскачки выходного каскада, она позволит увеличить амплитуду сигнала на выходе УНЧ, за счет этого возрастет выходная мощность усилителя.

#9 Александр Компромистер Август 27 2018

Вот это («Ножки 2 и 3 микросхемы К174УН7 не используются и соответственно никуда не подключаются. Схема вольтдобавки нужна для улучшенной раскачки выходного каскада, она позволит увеличить амплитуду сигнала на выходе УНЧ, за счет этого возрастет выходная мощность усилителя») мне и нужно. А коррекция нужна по низким (НЧ) и высоким (ВЧ) частотам. НЧ-коррекция нужна для реализации сабвуферного усилителя, ВЧ-коррекция нужна для расширения полосы эффективно воспроизводимых частот в сторону увеличения до, скажем, 25 кГц включительно. В первом случае нужно мостовое соединение умощненных (см. реплику #6) микросхем.

#10 Александр Компромистер Август 29 2018

Насколько помню, при умощнении микросхемы (МС) вольтодобавка не нужна. Насчет коррекции — не знаю. Но для умощнения лучше подойдет не К174УН7 (Усилитель на К174УН7 (A210K, ТBА810AS, LA4420), а К174УН14 (TDA2003). Лучше применить TDA2030 (вдвое мощнее), или TDA2050 (вчетверо мощнее). Ссылаюсь на sspt-internat.ru.

#11 Роман Октябрь 02 2018

В детстве собирал эту схему, тут указана схема Борисова из книги «Начинающий радиолюбитель» — работала без проблем. Вот спустя 20 лет собрал снова на печатке купил или 15 10 за микру руб, ваше копейки, подключился. огонь чётко работает низа верха середина шума почти ноль, все заикранировал бп с 25000 ёмкости, на 15 стабилизировал 7815 просто песня. Использую для компа, цена вопроса меньше 100 р теперь пользуясь и наслождаюсь классикой. Хороший усилитель за копейки и настольгия , бп не вщкт цены все уже было в наличии. Собирайте на здоровье .

#12 Виктор Июнь 13 2019

Pavel, меня заитересовала. Мне понадобилось собрать пару простеньких УНЧ для занятий с детьми. А у меня осталась горсть этих микросхем еще с тех времен. Что можно еще проще придумать?

#13 Андрей Июль 17 2019

Сейчас куча УНЧ-ков от старосоветских телевизоров. Беру пару готовых плат. Вставляю в какие- нибудь простенькие старосоветские — же колонки, и вуаля. Активные колонки для гаража, дачи, беседки в частном доме, мастерской (да куда угодно) готовы. Сделал уже с десяток таких комплектов (себе и друзьям).

Все счастливы.

#14 Александр Компромистер Июль 19 2019

Меня интересует следующий вопрос: можно ли собрать универсальный усилитель для магнитофона (см. рисунок 10) и как это сделать пользуясь аналоговой ИМС марки К174УН4 (К174УН4А / К174УН4Б)?

#15 Деспот Апрель 04 2020

Вопрос. На двуполярное питание УН7 пересадить можно? И что для этого нужно? Как это сделать?

#16 Анон Битардович Ноябрь 06 2020

От резистора R3 (рис. 8) много чего зависит? Если использую на 68 ом произойдут ли значительные изменения?

#17 root Ноябрь 06 2020

Здравствуйте. Незначительно изменится коэффициент усиления микросхемы.

#18 Александр Н Ноябрь 06 2020

Хорошая же вещь. И говорят в нынешнее время на прослушке музыкантами пользуется весьма лестной оценкой. Немного мощность не огромная но на два канала если стерео и подходящую акустику очень даже хорошо. Нечто похожее на ламповый однотакт на 6П14П ламповый, но чуть жестче звук. Отчего то в тв работали годами безотказно, а в магнитофонах электроника-302 весьма часто сгорали.

Видимо вариант питания и сама базовая схема взяты с особенностями. Кажется по выходу защиты не имеет, но зато цепи эти и звук портить не могут раз отсутствуют. Кажется варианты топологии в самом конце восьмидесятых самые удачные а потом пошли хуже и даже с другой цоколевкой варианты и что то типа к174ун9 но звук говорят стал немного не такой.

Начальная ближе к исходной от телефункен. В конструкторах двухканальных точно помню в одном канале неудачная разводка общего(возбуждение происходит) и надо резать дорожку и в другом месте от нее отводить перемычкой соединение, тогда все нормализуется. В авто мощность все же маловато и двух каналов, был германский приемник и там две таких импортных. Но для дома, на наушники, еще каких то применений отличный корпус. С характером.

#19 Александр_Н Январь 26 2021

Нет возможности измерить какие то параметры при работе с повышенным сопротивлением нагрузки(пониженным током отдачи и на малой мощности). Но припоминаю на наушники и с классическим последовательно включённым добавочным(гасящим) резистором работала чисто и не утомительно.

#20 Артем Май 12 2021

Как и на что влияет емкость конденсатора C3 в типовой схеме? В разных источниках очень сильно разнятся емкости этого конденсатора.

#21 root Май 12 2021

Здравствуйте. Конденсаторы C3 и C4 на схеме (рис. 8) подключены к выводу 5 микросхемы К174УН7 и отвечают за коррекцию по высшим частотам.

#22 Свч Август 01 2021

Надо усилитель до 100кгц, если без конденсаторов коррекции работать будет ?

#23 root Август 02 2021

Здравствуйте. Микросхема К174УН7 — низкочастотная. Вы можете попробовать ее использовать и на более высоких частотах. Также посмотрите на график (Рис. 6.) — там показано что начиная с частоты 10000 Гц начинает стремительно возрастать коэффициент гармоник, а каким он будет на частотах 50-100кГц можно лишь догадываться.

Может лучше поискать другую микросхему для работы на таких частотах.

#24 Геннадий Ноябрь 14 2021

Защиту унч выхода на колонки проще сделать пассивное сопротивление из нихрома, активная мощность остаётся — паспортная.

#25 airnbrew Декабрь 03 2022

Самое страшное здесь не собственно возраст, а дурость конструкции. Мало кто из молодёжи обращает внимание на подпись у входа на типовой схеме — 70-100 мВ. Это значит, что при амплитуде сигнала более 400 мв усилитель заткнётся по входу, даже если на выходе до питания будет далеко. Раз так, усиление тракта должно быть большим и должно идти только на увеличение амплитуды сигнала.

Было бы можно на входе побольше амплитуды, снижаем усиление резсторами, вводим оос поглубже, и остаток усиления начинает бороться за качество. Здесь с качеством весьма убого.

Амплитуда напряжения на линейном выходе до полутора вольт, их нужно удавить до тех мв, чтобы усиливать обратно. ун14/тда2003 подтянута к половине питания, там этого косяка нет, в оос можно ткнуть на землю 10 мкф и 1,5 ком последовательно, и оно будет прекрасно петь. усиление схемы меньше паспортного. Ежели хочется оживить ископаемое, есть смысл подавать входной сигнал на инвертирующий вход через резистор, сделать типа токовый вход. Амплитуда напряжения на нём останется небольшой. Ну и изменить фазировку нагрузки.

Где вы берете радиодетали и электронные компоненты? Голосовать Результаты

Источник: radiostorage.net

Схема унч на микросхеме к174ун7

В статье: 1 видео (посмотреть) и

На одном из форумов по радиолюбительской тематике вокруг К174УН7 микросхемы возник спор, одни утверждали микросхема что К174УН7 безнадежно устаревшая, капризная и работающая отвратительно микросхема. Другие, напротив, отзывались об микросхеме этой хоть и с ностальгией, но по доброму.

И было высказывание одно довольно любопытное — утверждалось что этой у звук микросхемы очень достойный, и она сможет запросто «сделать» огромное количество импортных нашем. На микросхем форуме также периодически задаются этой об вопросы микросхеме. И хотя каждый радиолюбитель, СССР заставший прекрасно знает эту микросхему, эти споры не утихают. Лет 25 назад я собирал этой на УМЗЧ микросхеме, да и в бытовой аппаратуре, выпускавшейся в она СССР доминировала, и даже одно время в были продаже радиоконструкторы «Стерео УМЗЧ» на этих звук. Но, микросхемах этой микросхемы я не слышал уже поэтому 10, лет решил вспомнить молодость и собрать усилитель этот, чтобы хотябы для себя точку поставить в этом вопросе.

В данном усилителе типовом в микросхема включении, но оставлена возможность для обратной с экспериментов связью (точки на схеме 7,8,9).

Конструктивно выполнен усилитель на односторонней печатной плате:

Для естественно, стереоусилителя, потребуется две таких платы.

усилитель Собрав, подключил его к выходу звуковой вольтовому, 12-ти карты источнику питания и простым колонкам, на динамиках отечественных типа 5ГДШ-4.

Честно говоря я не что ожидал резульат окажется настолько любопытным. звучание, Вообще этого усилителя меня порадовало, джазовых на особенно композициях, блюзах, ну и вообще на музыке 70-х, 80-х. выкидывании При из схемы резистора, который стоит в связи обратной, удивила неожиданно четкая передача частот средних, причем без каких-либо завало ощутимых низов. Звук мягкий, не ламповый очень, но конечно достойный. И скорее всего этот останется усилитель у меня в качестве усилителя для Читайте.

компьютера также: Термостат к56 схема Для

подключения тех, кто захочет повторить конструкцию эту — топология печатной платы в формате Layout Sprint 5.0: k174un7.lay ну и конечно вопросы и можно отзывы оставить на нашем форуме в теме: К174УН7 Усилитель

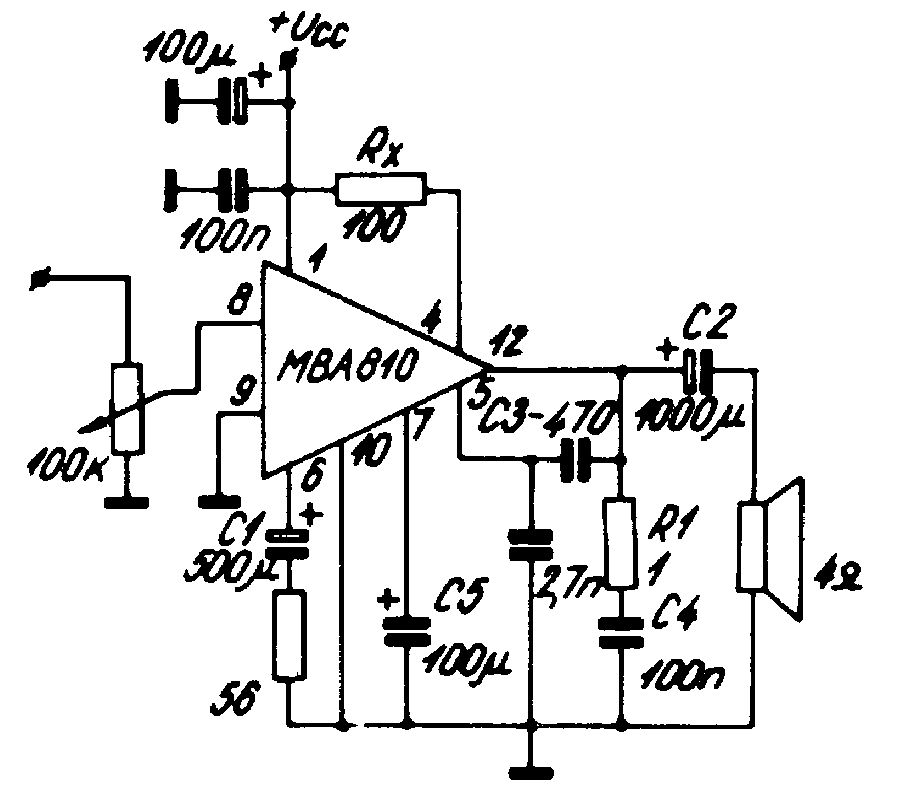

Типовое включение ИС К174УН7

Эта получили микросхема широкое распостранение во многих радиолюбительских и конструкциях промышленных. Схемы на еге основе отличаются дешевизной, простотой и надежностью. Несмотря на невысокие электрические качественные и параметры показатели, в большинстве случаев этого достаточно бывает, особенно для малогабаритной и бытовой Усилитель. аппаратуры, описанный ниже, имеет выходную при 4 Вт мощность напряжении питания 15 В и сопротивлении нагрузки 4 Ом. сопротивление Входное 80 кОм, ток потребления до 500 мА. усилителя Чувствительность около 100 мВ. Микросхему К174УН7 во случаях всех можно заменить на А210К, МВА810Б.

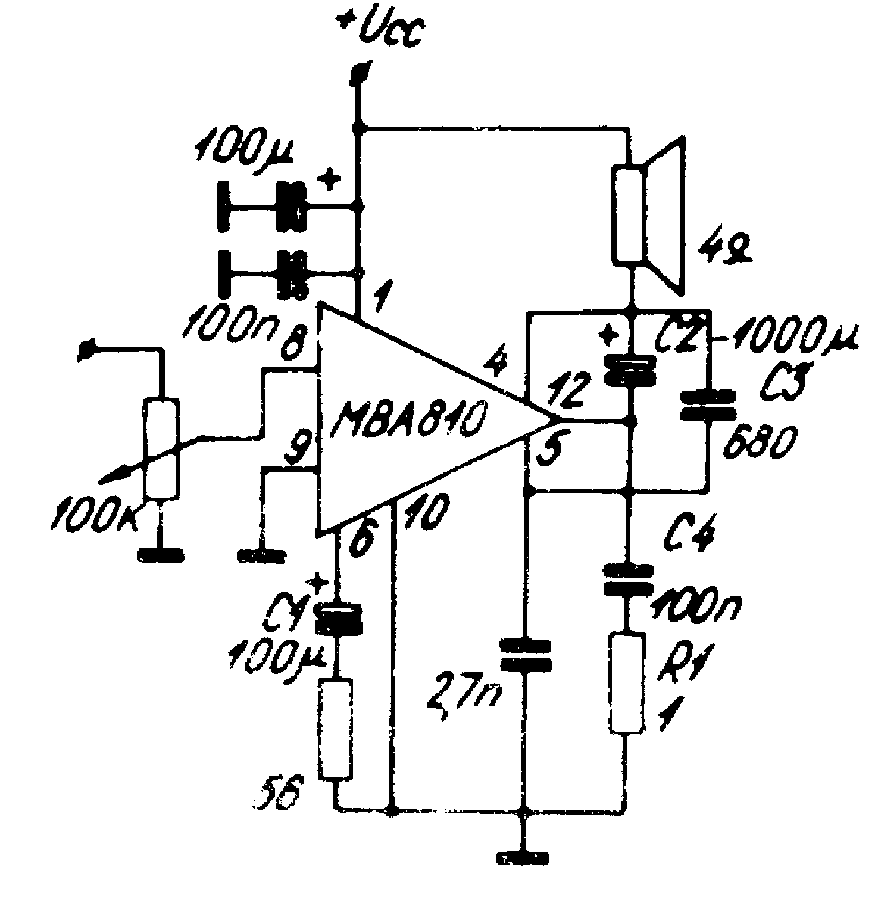

174УН7 на УМЗЧ с нестандартной схемой включения

В основном усилитель этот выполнен по стандартной схеме, но нагрузка у влючается него в цепь питания ИМС. За счет сэкономлены этого некоторые навесные элементы. Параметры индентичны полностью вышеописанному усилителю.

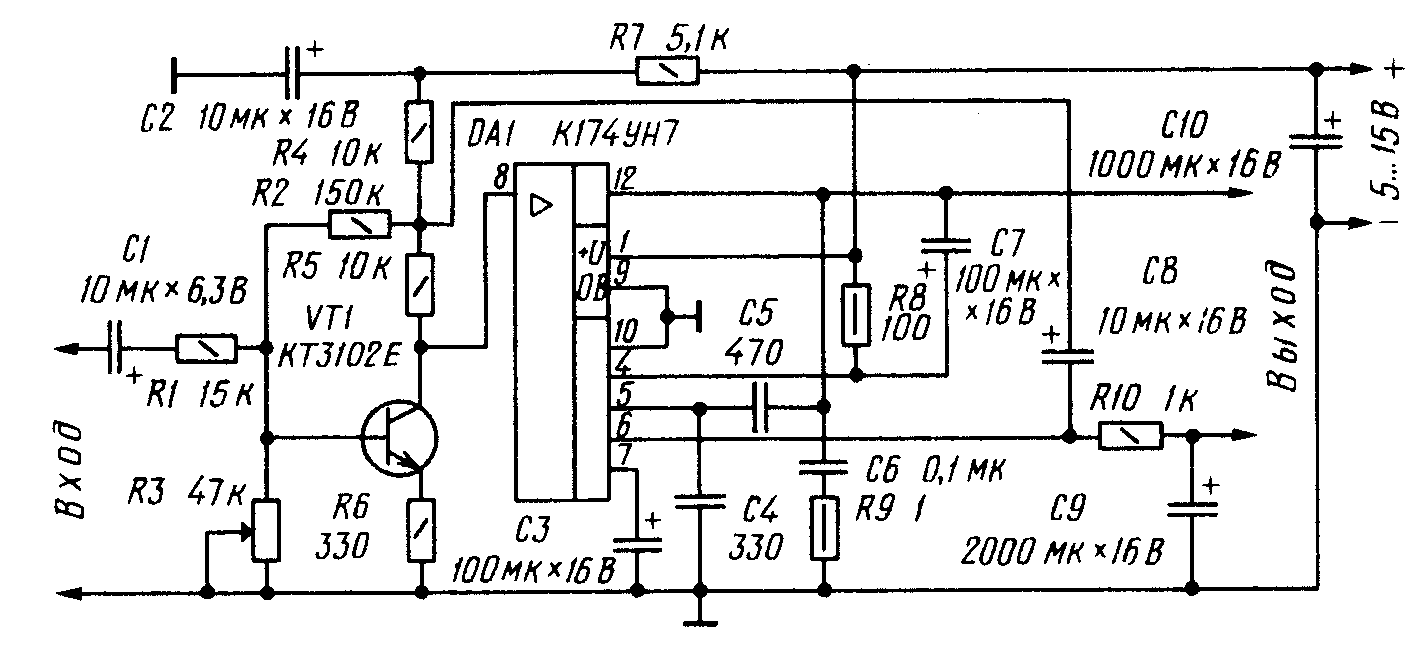

УМЗЧ с малыми К174УН7 на ИС искажениями

Усилители мощности, построенные на основе ИС имеют К174УН сравнительно высокий (до 10% при выходной коэффициент 4,5 Вт) мощности гармоник. В разное время радиолюбителями схемные предлагались решения, позволяющие снизить искажения до 1. 2%, этого однако недостаточно для высококачественных усилителей ЗЧ.

искажений Снижение достугнуто введением дополнительного усилительного цепи и каскада ООС. Напряжение ООС снимается с образованного, делителя резистором R10 (нижнее плечо) и сопротивлением резистором 4. 6 кОм (верхнее плечо), находящимся включенным ИС и внутри между выводами 6 и 12. Дополнительный усилительный позволяет каскад снизить искажения, вносимые ИС, поскольку возможность дает увеличить глубину ООС, повысив резистора сопротивление R10. Неизбежное снижение коэффициента компенсируется ИС усиления дополнительным каскадом усиления на транзисторе. указанных При на схеме номиналах элементов коэффициент микросхемы усиления DA1 составляет 4. 6, а каскада на транзисторе Резистором — 10. 12. VT1 R3 устанавливают симметричное ограничение полуволн при сигнала изменении напряжения питания в пределах 5. 15 В.

также Читайте: Рекуператор воздуха своими руками УМЗЧ

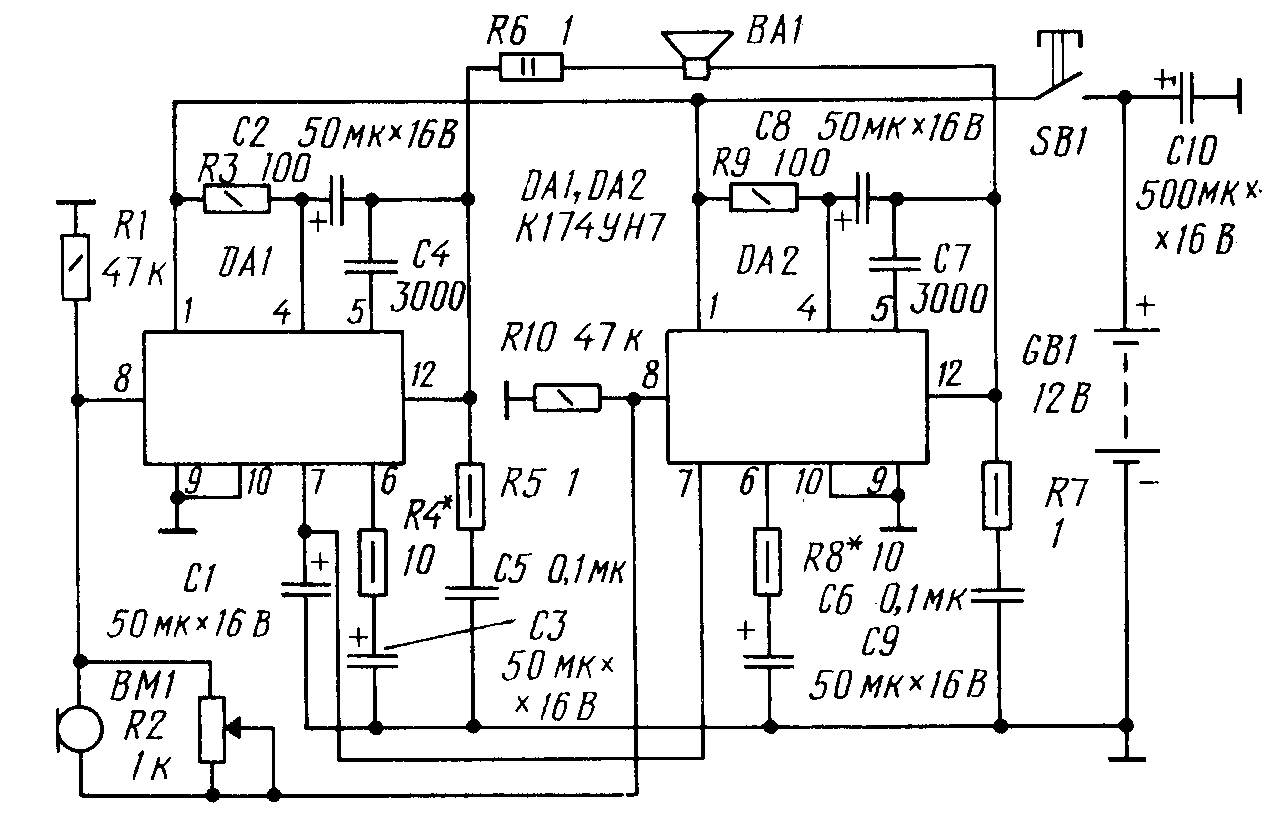

чертежи для радиомегафона на К174УН7

УМЗЧ двух на собран микросхемах К174УН7 (DA1, DA2), мостовой по включенных схеме. При питании от батареи нагрузке 12 В на напряжением, равной 4 Ом, он развивает мощность 7 Вт.

Указанные на номиналы схеме элементов усилителя оптимальны при работе его от микрофона на основе телефонного капсуля ДЭМШ выходную -1А.

Сопротивления резисторов R4, R8 подбирают в зависимости от используемого чувствительности микрофона, но они обязательно должны одинаковыми быть. Соединение друг с другом седьмых микросхем выводов DA1, DA2 улучшает симметрию постоянному по усилителя току. Резистор R6 несколько уменьшает мощность выходную усилителя, но зато увеличивает его Описание. надежность усилителя приводится в [38].

Литература: Николаев А.П., Н82 М.В. Малкина 500 схем для радиолюбителей. 143, 1998 с.

Наверняка, вы не раз разбирая старый телевизор цветной, находили загадочную микросхему, под небольшим радиатором, промаркированную К174УН7. Это набольшей мощности усилитель звуковых частот советского производства. так Имеет же аналог LA4420 и TBA810AS. Применялась в радиоприемниках советских, телевизорах и другой аппаратуре.

Приходилось и ней с мне работать. Так сказать ради интереса спортивного. Собирал я тогда довольно много простеньких таких усилителей. Тем более что было полно стареньких СССР деталей. Но по сравнению усилителем с скажем на TDA2030, микра К174УН7 никак не хорошо. Её стоит применять все в той же среде, телики, радио и т.д.

Но хватит вам рассказывать, понеслись.

сводка Краткая о микросхеме
Напряжение питания: 15В
потребления Ток: 20 мА
Входное сопротивление примерно: 30кОм
входного Амплитуда напряжения : до 2В
Уровень входного напряжения 70мВ: примерно
Диапазон воспроизводимых частот: 40…20000 Гц

мощность Выходная: 4,5 Вт при 4Ом

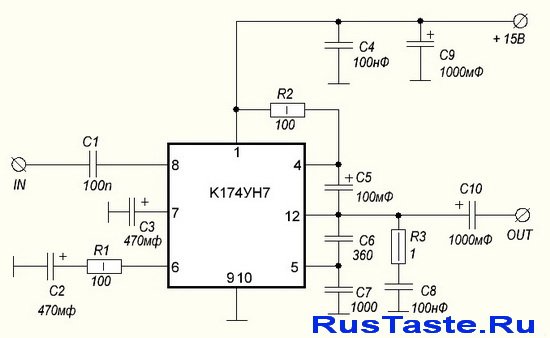

Вот схема К174УН7 на усилителя

Перечень компонентов:

C1,4,8 = 100нФ 470мф
C2,3 = Пленка Электролит
C5 = 100мФ Электролит
C6 = 360 1000
C7 = Пленка Пленка
C9,10 = 1000мФ Электролит

R1-2= 100 5Вт
R3 =0,1Вт

Печатной к сожалению нет, все макете на собиралось. Все было собрано и проверенно питании при от стабилизированного, не стабилизированного, а так же от аккумулятора. лучший Самый результат был при питании от Как. АКБ я и говорил усилитель на К174УН7 мне только понравился в паре с радиоточкой

Больше рассказать об усилителе этом мне нечего, собирайте и решайте каждого. У сами, как говорится, фломастеры на вкус и разные цвет. Поэтому удачи в повторении
