Несмотря на интенсивное развитие беспроводных технологий, кабельные линии передачи данных все еще остаются наиболее надежным, помехозащищенным, и относительно недорогим решением для организации масштабируемых компьютерных сетей с контролем доступа. Выбор витой пары при проектировании и прокладке таких сетей является одной из основных задач.. Несмотря на кажущуюся простоту проводных технологий, трудности, которые возникают при выборе витой пары, могут поставить в тупик многих, поскольку сэкономить, и в то же время обеспечить работоспособность сети длительное время с гарантированным устойчивым соединением ее активных компонентов будет достаточно трудно. Более того, интенсивное развитие технологий передачи данных приводит к тому, что оборудование, работающее на скорости 100 Мбитс постепенно вытесняется оборудованием 1000 Мбитс, соответственно, при проектировании СКС необходимо заложить определенный запас прочности, т.к. рост скорости предполагает усиленное внимание к качеству линий. Поэтому при выборе витой пары нужно учесть следующие факторы:
Проблема с интернетом и какой использовать кабель при подключении к ТВ боксу
- Бюджет, выделенный для прокладки сети (выбор оптимальных параметров)
- Условия прокладки кабеля (устойчивость к природным условиям, грызунам, коррозии, электромагнитным излучениям)
- Длина линии (больше расстояние – выше требования к качеству кабеля и условиям прокладки)
- Скорость передачи данных. Для безболезненного перехода в недалеком будущем к скорости в 1 Гбитс стоит уделить большее внимание качеству линий, и купить витую пару с некоторым «запасом прочности».
Параметры витой пары, которые необходимо учитывать при проектировании СКС, следующие:
- Категория. Согласно стандартам телекоммуникационных кабельных сетей EIA/TIA 568, и ISO 11801 их десять: категории 1-4 не соответствуют современным требованиям, и в данный момент не используются, а категории 7 и 7а уступают в целесообразности оптическому кабелю. Поэтому речь пойдет о категориях 5, 5е, 6, 6а.
- Материал жил. Медь, или омедненный алюминий. Плюс ко всему стоит обратить внимание на технологию омеднения: CCA, CCAA, CCAG, или CCAH
- Тип внешней оболочки: для внешней или внутренней прокладки
- Тип экранирования: для прокладки вблизи сильных источников электромагнитного излучения
- Наличие троса или брони для воздушной прокладки, или прокладки в помещении, зараженном грызунами
Категории витой пары
Основное различие категорий витой пары – это частота передаваемого сигнала, что, в свою очередь, определяет качество и скорость передачи данных. Категории 5 и 5е работают в полосе частот до 100 МГц. С использованием кабеля категории 5е скорость передачи данных, при этом, может составлять до 1 ГБит/с, поэтому Кабель этой категории, в данный момент, является наиболее распространенным для прокладки компьютерных сетей.
Категории 6 и 6a применяются для сигнала с частотами 250 и 500 МГц соответственно. Такой сигнал позволяет организовать передачу данных со скоростью до 10 Гбит/с на расстояния до 50 метров. В дальнейшем планируется использовать его для передачи данных со скоростью до 40 Гбит/с. Однако такие параметры скорости узкоспециализированы, и использование шестой категории кабеля для прокладки сетей сложно назвать экономически оптимальным вариантом.
WiFi или кабель?
Материал жил витой пары
Жилы витой пары могут быть медными, или омедненными. Разница, как обычно, в цене и качестве. Проводимость меди выше, но и кабель с медными жилами стоит дороже. Омеднение жил производится с расчетом на скин-эффект. Его суть состоит в том, что при высоких частотах передаваемого сигнала, большая часть тока протекает по поверхностному слою проводника.
Однако, несмотря на то, что у омедненного кабеля много противников, мало кто учитывает, что омеднение омеднению рознь, и плакированный алюминий кабеля Hortex может стать хорошей альтернативой медному кабелю. Качественная плакировка позволяет добиться показателей близких к параметрам медного проводника.
Все дело в технологии производства и процентном содержании меди в проводнике кабеля. В то время как большая часть производителей витой пары применяют технологию CCA (copper clad aluminum – алюминий, плакированный медью), производитель кабеля Hortex использует технологию CCAG (Copper Clad Aluminum and Argentum Powder – Алюминий плакированный медью, с использованием серебряной пудры). Данная технология позволяет добиться более качественного омеднения алюминия, по сравнению с CCA, что существенно повышает проводимость витой пары. А вот цена такого кабеля, по сравнению с медными аналогами, отличается в приятную сторону.
Экранированная витая пара
При пролегании витой пары вблизи линий электропитания, мощных источников электромагнитного излучения, или аппаратуры создающей сильные электромагнитные помехи, такие факторы как качество изоляции и экранирование кабеля, приобретают дополнительное значение. Как правило, для предотвращения наводок, и потерь сигнала, сетевой кабель прокладывают не ближе 15 см от бытовой электропроводки, однако для каждого конкретного случая расстояние определяется отдельно.
При наружной прокладке кабеля, или вблизи сильных источников ЭМИ, рекомендуется использовать экранированный кабель. Маркировка экранированного кабеля следующая:
- FTP – общий экран из фольги для всех пар в кабеле
- STP – экранирована каждая пара, а общий экран может быть выполнен в виде металлической сетки
- S/FTP – каждая пара экранирована фольгой, плюс присутствует медная оплетка для всего кабеля целиком.
- SF/UTP – в этом типе реализована двойная оплетка всего кабеля (без отдельного экранирования пар) из фольги и медной оплетки.
Особенности внутренней и внешней прокладки. Различия материалов изоляции.
Разобравшись с различными характеристиками витой пары, пришло время разобраться с самым главным вопросом – что, куда, и как прокладывать. Какой именно кабель выбрать для прокладки локальной сети.
Прежде всего, следует учесть температурный режим. Изначально, все добросовестные производители витой пары (такие как, например, Larex, Sofetec, и Hortex) используют для внешней оболочки материалы, способные выдержать значительные перепады температур. Наиболее популярным материалом является ПВХ.
Он практически по всем параметрам, в том числе и противопожарным, подходит для помещений, но не годится для наружного использования. Это объясняется тем, что ПВХ, усиленный пластификаторами и разными химическими добавками, переносит перепад температур, изгибы и растяжения, но является влагопроницаемым и неустойчивым к УФ материалом. Для наружной прокладки в основном используется светостабилизированный полиэтилен. Этот материал устойчив к температурным перепадам, влагонепроницаем, а светостабилизация делает его устойчивым к ультрафиолетовому излучению. Двойная оболочка кабелей, Sofetec, и Hortex обеспечивает повышенную прочность и устойчивость к внешним факторам.
Для воздушной прокладки, обратите внимание на наличие дополнительного несущего элемента (троса или проволоки). Он примет на себя все нагрузки, и не позволит кабелю оборваться.
При прокладке домашней, или небольшой офисной сети нужно учесть следующие требования:
- Витую пару необходимо прокладывать на расстоянии не менее 15 см от бытовой электропроводки, при этом необходимо минимизировать количество и протяженность участков с параллельным расположением силовых и информационных линий. Для этажных и межэтажных магистральных линий с высокой концентрацией информационных кабелей идеальным вариантом будет прокладка кабелей электросети и витой пары вдоль противоположных стен Только в этом случае можно дать максимальную, но не 100% гарантию, что UTP кабель будет полностью защищен от внешнего ЭМИ.
- Пересечение проводов электросети, и витой пары должно быть строго перпендикулярным.
- Если вышеозначенные требования невыполнимы, по каким-либо причинам, для снижения воздействия необходимо использовать экранированный кабель. При этом кабель должен быть заземлен с двух сторон, иначе вместо защиты жил витой пары от ЭМИ, экран станет антенной для помех.
Как выбрать качественную витую пару
С параметрами и условиями внешней среды все ясно. А как же выбрать и купить витую пару , которая подойдет к конкретным условиям прокладки, и что при этом она будет нужного качества? Самый простой вариант – взять с собой того, кто знает, что к чему. В противном случае, полагаться придется на собственные знания.
- Прежде всего, убедитесь, что перед вами сертифицированный кабель. Хоть он и несколько дороже кустарных аналогов, прослужит в разы дольше. А заодно вы будете уверены, что приобретете именно то, за что платите, ведь безымянные производители экономят на всем, нарушая стандарты толщины проводника и изоляции, требования к качеству компонентов и пр.
- Обратите внимание на материал жил. Отличить медь от плакированного кабеля можно двумя способами:
- Конец жилы нагреть в пламени зажигалки. На медном проводе образуется капелька, но при этом, сама жила не деформируется. Омедненный алюминий изгибается в месте нагрева, а при сильном нагреве может отломаться.
- Соскоблить верхний слой жилы. Белый блеск металла будет означать, что перед Вами омедненка. Тип омеднения (CCA или CCAG, к сожалению, определить в полевых условиях не получится)
- Оцените кабель визуально и на ощупь. Изоляция должна быть однородной, гладкой, без всевозможных шершавостей и уплотнений, с однородной окраской.
- Проверьте толщину жилы. Для этого понадобится микрометр. Толщина жил кабеля указывается в маркировке кабеля в виде AWG XX. AWG (от англ. American Wire Gauge) — американская система маркирования толщины проводов, а значение ХХ и будет определять толщину жилы. У кабеля калибра AWG24 толщина проводника 0,511мм, у AWG25 – 0,455мм.
Результат выбора некачественного или нестандартного кабеля только один: пропадание сигнала, и, как следствие, нестабильная работа сети. Если жилы тоньше стандартных, то контакт в модуле (сетевой разъем) может полностью отсутствовать. Некачественная изоляция может потрескаться и/или рассыпаться, и, если кабель проложен снаружи здания, то под изоляцию будет попадать вода, которая рано или поздно может оказаться в сетевом оборудовании. Если кабель проложен в помещении, то разрушение изоляции сделает кабель более уязвимым к механическим повреждениям. Некачественное омеднение снижает токопроводящие свойства жил.
Особенности и специфика выбора кабеля для решения разных задач
Основные требования, которые ставит проектировщик СКС, сводятся к стабильной работе сети, минимизации потерь, и максимальному строку службы сети. Задачи, решение которых требует выполнения вышеозначенных требований, различны. Для наиболее типичных проектов небольших офисных или домашних сетей, при соблюдении правил прокладки, достаточно будет купить витую пару UTP кабель как при прокладке к роутеру, так и от роутера к компьютеру. Для более крупных офисных сетей так же предпочтительнее использовать UTP, поскольку при использовании экранированного кабеля возникают дополнительные трудности с заземлением экрана: согласно стандартам ANSI/TIA/EIA-568-A и международного стандарта ISO/IEC 11801 экран должен быть заземлен с обоих концов на шине телекоммуникационной системы заземления. Именно в связи с трудностями заземления, FTP рекомендуется использовать при прокладке межсерверных, внутрикластерных линий в пределах общего контура информационной «земли», либо в пределах разных контуров, но с выполнением всех требований к контурам заземления информационных цепей.
Витую пару так же используют для создания систем видеонаблюдения. По ней передается видеосигнал, и рекомендуется использовать экранированный кабель, особенно если питание на видеооборудование подается дистанционно.
Независимо от типов задач, и требований, возлагаемых на кабель, в первую очередь он обязан соответствовать стандартам и иметь сертификаты качества, что гарантирует его работоспособность в любых сегментах структурированных сетей и сетевых протоколах. Поэтому, если бюджет не позволяет использовать медный кабель, не стоит использовать продукцию безымянных производителей. Несмотря на то, что стоимость такого кабеля существенно ниже, экономия будет сомнительной, если через год кабель придется полностью менять. Кабели торговых марок Larex, Sofetec и Hortex, позволяют оптимизировать бюджет на прокладку кабельных линий, и гарантируют высокое качество продукции, что позволяет использовать кабель для решения широкого спектра задач.
Источник: nag.ru

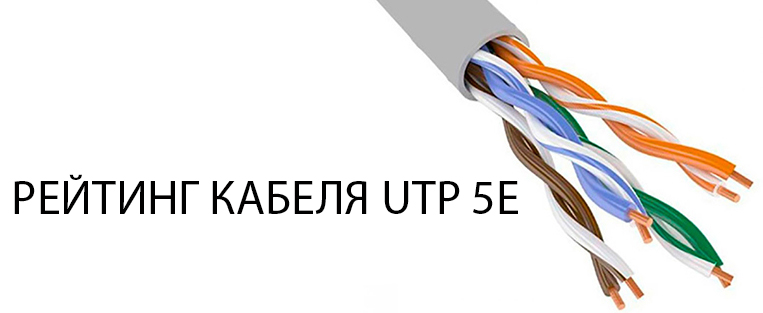

Рейтинг производителей кабеля витой пары UTP 5e
При покупке кабеля часто возникают вопросы: какой кабель лучше использовать для интернета, какую торговую марку выбрать, какой кабель прокладывать дома и т.д. При поиске ответов на эти вопросы, следует понимать, что цена кабеля «витой пары» в основном зависит от торговой марки, качества изготовления, технических параметров кабеля.
Обзор интернет кабеля, предлагаем ого AVS Electronics
- Hyperline (Китай)
- NIKOLAN (Китай)
- SkyNet (Россия)
- NETLAN (Китай)
- Ripo (Китай)
- CabLAN (Китай)
Какой кабель лучше использовать для подключения интернета?
Кабель»витая пара» можно разделить на три основные категории: элитная, средняя и бюджетная.
Сделаем анализ указанных категории витых пар с указанием представляемых нами торговых марок.
Витая пара элитного класса
Результаты FLUKE тестов наглядно показали, что витые пары из элитной категории обладают высочайшим качеством и, соответственно, высокой ценой. Среди производителей витой пары данного класса можно отметить такой известный мировой бренд как Hyperline, торговые марки NIKOLAN, SkyNet. В зависимости от производителя цена за 1 метр будет варьироваться в пределах от 15 — 25 рублей.
Витая пара среднего уровня
Витая пара среднего класса предлагается хорошо успевшими себя зарекомендовать компаниями- производителями. Из нашего списка в этой категории есть возможность отметить, такой бренд, как NETLAN. Обычно производитель на свою продукцию подобного уровня предлагает более низкие цены по сравнению с элитными кабелями, примерно 15 рублей за метр. Но тут, конечно, все зависит еще и от категории и типа кабеля.
Можно с уверенностью сказать, что витые пары среднего уровня в настоящее время наиболее востребованы на рынке России. Этот кабель используют для прокладки интернета как предприятия, так и физические лица для дома.
Витая пара бюджетного уровня
Витая пара эконом класса, представлена у нас торговыми марками Ripo, CabLAN, китайского производства. Китайские производители – одни из немногих, которые сейчас могут по-прежнему предложить потребителю проводники омедненного типа. Цены на них начинаются всего от 5 рублей за метр. Все зависит от технических характеристик, назначения и конструкционных особенностей омедненного кабеля. Данный кабель используется для прокладки в небольших и малобюджетных сетях.
Также китайские производители выпускают бюджетный сетевой кабель с жилами из меди. Цена такой витой пары составляет в среднем от 10 рублей за погонный метр. Ищущие какую витую пару выбрать для дома или проложить лучший кабель для интернета в квартире, как правило, останавливаются на данном варианте. В целом, витая пара бюджетного уровня очень востребована для прокладки в жилых домах и квартирах, а также в организациях.
Витая пара для интернета как выбрать в AVS Electronics
В данной статье мы постарались своим покупателям дать ответ на вопросы как выбрать кабель для интернета, интернет-кабель какой лучше купить, какой кабель использовать для интернета в квартире. Организации приобретают с учетом личных целей и бюджета самые разные кабели. Разработчики витой пары стремятся к его развитию, предлагая все новые варианты.
Это объяснимо — рынок в этом направлении еще далек до насыщения. Потенциал у данного формата кабеля велик и многие фирмы — производители это предвидели. Ждем новых вариаций и комплектаций.
| На страницах каталога товаров сайта компании AVS Electronics с помощью разнообразных фильтров Вы можете подобрать и купить кабель витая пара любого типа и сопутствующие ему товары, необходимые под вашу задачу. Мы поставляем витую пару большого количества торговых марок. |
Получите у специалистов компании AVS Electronics бесплатную консультацию по продукции производителей интернет-кабеля.
Заказ можно сделать по электронной почте или любым удобным для Вас способом.
Приглашаем к сотрудничеству столичных и региональных дилеров!
Источник: www.avs-el.ru
Сетевой кабель для роутера
Для подключения к роутеру клиентских устройств используют либо беспроводное соединение Wi-Fi либо кабель. Сегодня большинство пользователей отдают предпочтение первому варианту. Он гораздо практичнее – не нужно опутывать квартиру сетью проводов, а для подключения к сети нового устройства достаточно просто ввести пароль.
Но стационарные ПК в большинстве не оснащены беспроводным модулем. Так же, как и некоторые ТВ-приставки или сетевые принтеры. Да и настройку, а тем более перепрошивку роутера рекомендуется выполнять через кабельное соединение, поскольку оно является более надёжным. Поэтому без кабеля в локальной сети не обойтись.
Кабель для роутера
Вы наверняка слышали слова «витая пара», «патч-корд», «сетевой кабель». Так называют кабель для роутера. А ещё шнур для интернета, интернет-кабель, LAN-кабель. Являются ли все эти названия синонимами? И какое из них правильное?
В принципе, все эти слова подразумевают одно и то же – специальный кабель, предназначенный для соединения между собой различных сетевых устройств.
Внутри этого кабеля находятся восемь медных жил, сплетённых (свитых) попарно. Отсюда название – витая пара.
Витая пара это общее название для проводов, используемых для монтажа сетей. А вот кабель, предназначенный для подключения к роутеру компьютеров и других устройств правильней будет называть патч-корд.
Что такое патч-корд
Само название происходит от английского «patching cord» — «соединительный шнур». То есть так можно назвать любой провод, предназначенный для соединения двух устройств, устройства и розетки и так далее. Но закрепилось оно именно за кабелем для локальных сетей Ethernet.
Патч-корд это кусок витой пары с разъёмами RJ-45 на концах. Он используется для подключения ПК к роутеру или коммутационной розетке локальной сети, а также для прямого соединения друг с другом различных сетевых устройств.
В зависимости от расположения проводов патч-корд бывает прямой или кроссовый. Последний использовался для соединения друг с другом двух компьютеров напрямую. Сегодня найти такой кабель будет проблематично, потому что они практически не применяются. Для соединения роутера и компьютера, а также для подключения к роутеру других устройств используют прямой патч-корд. А современные сетевые карты не нуждаются в специальном кроссовом кабеле, они так же, как и роутер, могут работать с прямыми патч-кордами.
Патч-корды продаются уже готовые. Но, если требуется кабель нестандартной длины или кроссовый патч-корд, его можно изготовить с помощью несложного инструмента для обжимки витой пары.
Какой патч-корд выбрать
Поскольку в этой статье речь идёт о подключении компьютера к роутеру, самым простым решением будет воспользоваться для этих целей патч-кордом, который идёт в комплекте с вашим маршрутизатором. Роутеры всех производителей комплектуются таким кабелем. Но есть один нюанс – обычно он очень короткий, чаще всего около полуметра. Редко бывает длиннее. Поэтому подойдёт вам в том случае, если компьютер и роутер находятся рядом.
Но часто роутер в квартире размещается в прихожей или на кухне, а компьютер стоит в одной из комнат. Поэтому может потребоваться патч-корд длиной несколько метров. Его можно приобрести в магазине. Это наиболее удобный вариант. Можно, конечно, купить нужной длины кусок витой пары и коннекторы RJ-45 и изготовить патч-корд самостоятельно.
Но цена комплектующих будет ненамного ниже, чем стоимость готового кабеля. А для обжимки потребуется специальный инструмент, приобретать который ради однократного использования не имеет смысла. Если же вы всё-таки решили обжать витую пару самостоятельно, как это сделать правильно можно узнать из отдельной статьи на нашем сайте.
Категории и разновидности
Наиболее распространённым типом патч-корда является UTP-кабель пятой категории. Это обычный неэкранированный восьмижильный провод, предназначенный для прокладки внутри помещений. Кабели 1-4 категории сейчас не используются, а кабель 6-й категории применяется для построения гигабитных сетей с передачей данных на скорости до 10 Гбит/сек. Таким образом, в обычной домашней сети для соединения компьютера с роутером следует выбрать UTP-патч-корд 5 категории.
Аббревиатура UTP расшифровывается как Unshielded Twisted Pair – «неэкранированная витая пара». Кроме этого, существуют другие разновидности витой пары.
FTP (Foiled Twisted Pair – «фольгированная витая пара») под изоляцией имеет экран из фольги. Он позволяет защитить кабель от электромагнитных помех.
SFTP (Screened Foiled Twisted Pair – «экранированная фольгированная витая пара») кроме защитного слоя фольги, дополнительно защищена оплёткой из проволоки.
На первый взгляд, экранированный кабель надёжней и лучше выбрать его. Но на практике это никакого ощутимого эффекта не даст:
- Экран должен быть заземлён, иначе пользы от него будет немного. А для этого в сети должно использоваться соответствующее оборудование, имеющее контур заземления.
- Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.
- В офисах и квартирах нет такого электромагнитного фона, который бы сказался на работе локальной сети.
Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.
