Просим внимательно ознакомиться с данным руководством перед началом эксплуатации телевизора.
Сохраните руководство для обращения в дальнейшем.
Запишите номер модели и серийный номер, указанные на корпусе телевизора.
Обратите внимание на паспортную табличку на задней стороне кожуха – сведения с паспортной таблички следует сообщить дилеру при обращении за консультациями.
Важные замечания по технике безопасности .
Инструкции по технике безопасности .
Обзор жидкокристаллического телевизора
Органы управления на лицевой панели .
Общий вид задней панели .
Функции кнопок пульта дистанционного управления .
Использование пульта дистанционного управления .
Подключение и настройка оборудования
Подключение приставки цифрового телевидения (DTV) .
Подключение персонального компьютера .
Подключение по входу DVI .
Настройка и использование основных функций
Установка таймера «Сон» .
Изображение и звук
Автоматическая настройка изображения .
Параметры настройки изображения .
Автоматическая регулировка звука .
Регулировка звука: баланс .
Настройка телевизионных каналов
Автоматическая настройка телевизионных каналов .
Ручная настройка телевизионных каналов .
Настройка телевизионных каналов (только для приставки CANAL+) .
Специальные функции телетекста .
Настройка времени в меню .
Настройка языка меню .
Настройка цветовой температуры .
Настройка изображения ПК .
Выбор формата изображения .
Функция “картинка в картинке” (PIP) .
Функция «двойной экран» .
Функция Multi PIP (1 тюнер) .
Важные замечания по технике безопасности
1) Прочтите все эти инструкции.
2) Сохраните эти инструкции для последующего использования.
3) Следуйте всем предупреждениям и указаниям на корпусе изделия.
4) Четко соблюдайте все инструкции.
5) Не размещайте телевизор рядом с водой.
6) Протирайте только сухой тканью.
7) Не загораживайте вентиляционные отверстия. Устанавливайте изделие в соответствии с указаниями изготовителя.
8) Не размещайте его рядом с источниками тепла – батареями отопления, решетками системы отопления, печами и другими устройствами (в том числе усилителями), выделяющими тепло.
9) Не пренебрегайте защитными функциями поляризованной вилки или вилки с заземлением.
10) Сетевой шнур следует уложить так, чтобы не наступать на него и защемлять его, особенно в местах соединения со штепсельной вилкой, электрической розеткой и в том месте, где он выходит из изделия.
11) Используйте только рекомендованные изготовителем дополнительные принадлежности и оборудование.
12) Не устанавливайте изделие на неустойчивые тележки, подставки и столы. Оно может упасть и получить серьёзные повреждения.
13) Отключайте изделие от сети во время грозы или если оно не используется в течение длительного времени.
14) Все ремонтные работы должны выполняться только квалифицированным персоналом. Ремонт необходим при любых неисправностях изделия, включая повреждения сетевого шнура или вилки, при попадании жидкости, при сбоях в работе или в случае падения.
15) На изделие не должны проливаться жидкости или попадать брызги, поэтому на него не следует ставить никаких предметов, наполненных жидкостью, например, ваз с цветами.
Предупреждающая маркировка об опасности поражения электрическим током и соответствующие графические символы
Пояснения по символам, относящимся к технике безопасности
ПРЕДУПРЕЖДЕНИЕ: Во избежание пожара или поражения электрическим током защищайте телевизор от воздействия дождя или влаги.
ОСТОРОЖНО: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КОЖУХ (ИЛИ ЗАДНЮЮ КРЫШКУ). ВНУТРИ НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.
Этот символ предупреждает пользователя, что внутри изделия имеется «опасное напряжение», величина которого является достаточной для того, чтобы человек мог получить поражение электрическим током.
Этот символ предупреждает пользователя о том, что в документации, сопровождающей данное изделие, имеется важная информация относительно его эксплуатации и обслуживания.
ПРЕДУПРЕЖДЕНИЕ: Во избежание пожара или поражения электрическим током защищайте телевизор от воздействия дождя или влаги.
Источник: manualmachine.com
Отзыв: Телевизор ЖК LCD Teckton TL-26VW1 — Устарел, но на дачу или на кухню ещё подойдёт
Лет тридцать назад телевизоры меняли когда ремонт был не возможен или не выгоден. Сейчас, если имеется финансовая возможность, телевизоры просто меняют для улучшения технических характеристик, для обновления дизайна внешнего вида, для увеличения диагонали экрана и т. д. Поколение телевизоров 2005-2010 годов было уже достаточно надёжным и отработав верой и правдой порядка 10-15 лет, еще вполне и работоспособны и ремонтопригодны. Вот только дизайн подводит, да характеристиками до современного уровня не дотягивают.
Большое количество любителей телевизоров заводят себе второй, а порой и третий экземпляр телевизионного приёмника. А ещё иногда телевизор необходим для дачи.

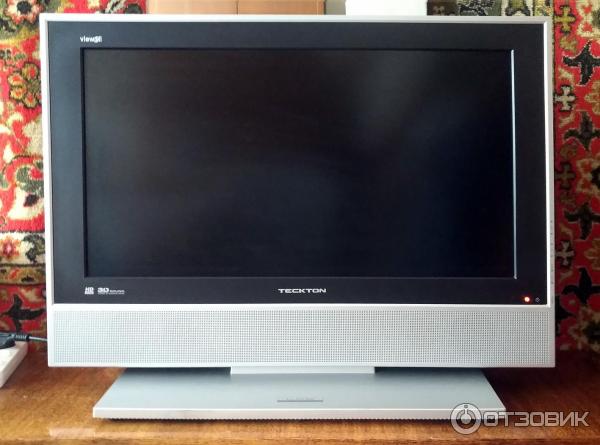

Жидкокристаллический телевизор LCD Teckton TL-26VW1 как раз из этой серии. Отработав свои лучшие годы и оставаясь в прекрасном техническом состоянии, по решению хозяев был заменён на белорусский телевизор ASANO 40LF7010T и стал подыскивать себе новое место для работы.
Первое отличие от современных моделей телевизоров, что явно бросается в глаза, это вес. LCD Teckton с размером по диагонали всего 26 дюймов весит 22,5 кг. Хоть и не основной параметр, но сильно внушительный. Для сравнения ASANO 40LF7010T весит порядка 5 кг.

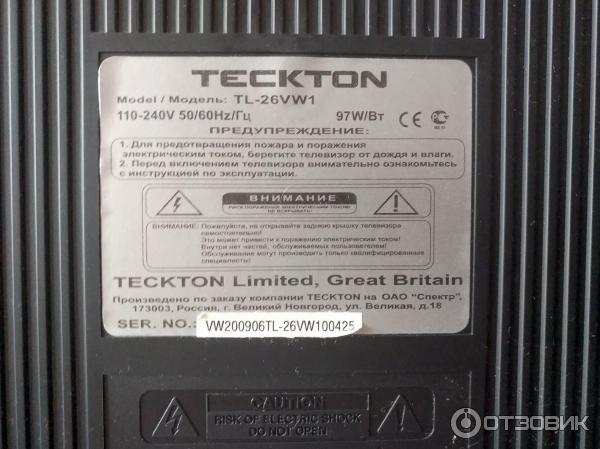

Компания TECKTON британского происхождения, выпускало эту модель по заказу ОАО «Спектр» из г. Великий Новгород. Результатом этого заказа стал полностью руссифицированный LCD телевизор.

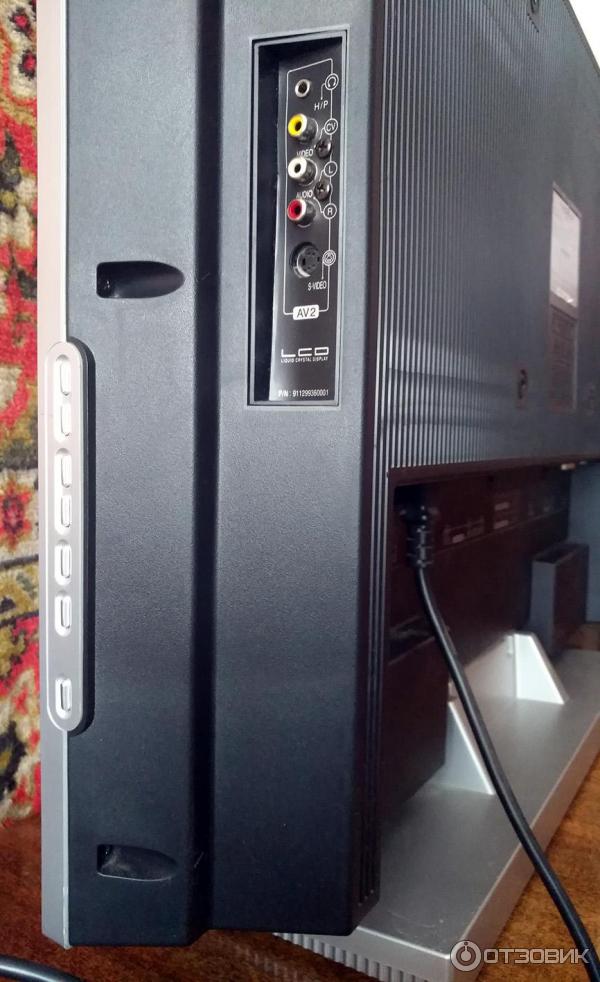

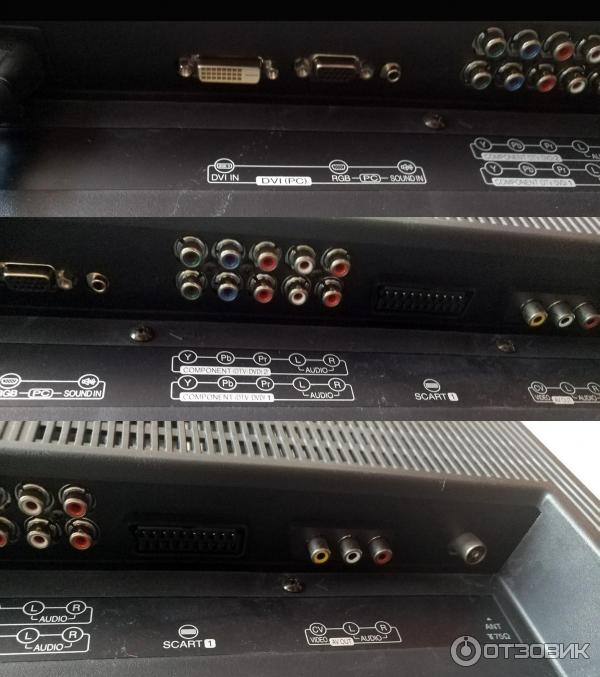

Для своего времени LCD TL-26VW1 является достаточно продвинутой моделью телевизора. Даже спустя десяток лет он может похвастаться большим количеством входов для коммутации сигналов от различных источников.

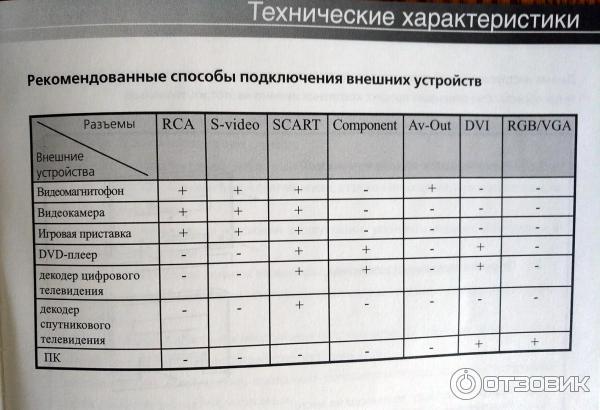

В техническом руководстве в виде таблицы имеются рекомендации по подключению различных устройств на определённые разъёмы телевизора.
В LCD Teckton TL-26VW1 были воплощены многие передовые технологии, разработанные в то время и до настоящего времени применяемые в современных моделях телевизоров. Например ручное управление телевизором с помощью кнопок, расположенных с боку. Так же для оперативного подключения дополнительных устройств с боку размещены часто используемые разъёмы.

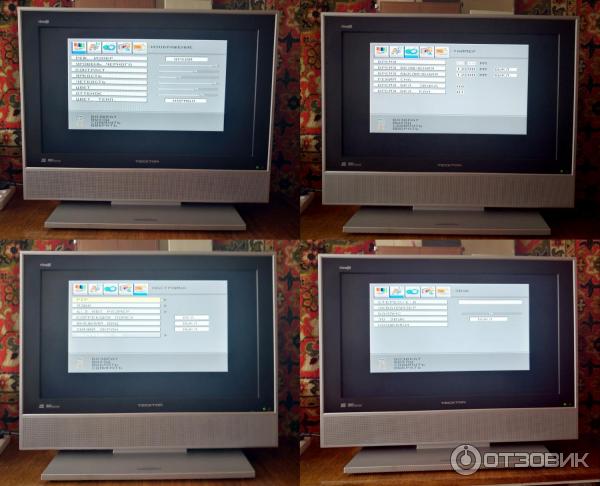

Сервисным функциям и русифицированному меню могут позавидовать многие современные модели. Меню имеет простой, понятный интерфейс и богатый выбор различных функций. Имеется даже редкая для телевизоров такого ценового диапазона функция PiP (англ. picture in picture) — картинка в картинке. Кстати, очень удобная функция для тех, кто не любит рекламу.
При просмотре интересного фильма когда включается реклама, переключаетесь на другой канал, а канал который смотрели оставляете в картинке. Как только реклама закончится переключаетесь обратно. Так Вы не пропустите продолжение фильма, который смотрели.
Инструкция к телевизору очень толстая и подробная, полностью на русском языке.

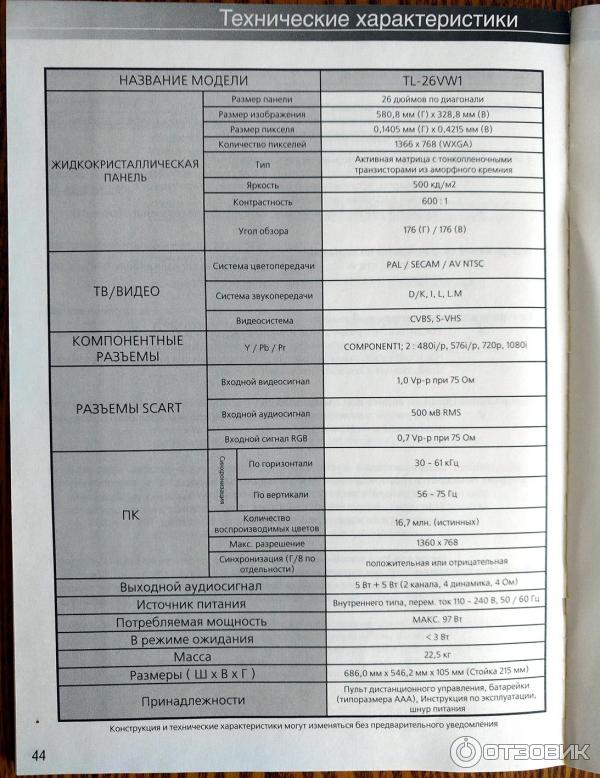

Если сравнить жидкокристаллический телевизор LCD Teckton TL-26VW1 по техническим характеристикам с современными моделями, то это конечно «вчерашний день». Здесь здорово заметно как продвинулось производство телевизоров за последние 15 лет. Хотя по некоторым параметрам TL-26VW1 вполне на уровне или даже превосходит современные аппараты.

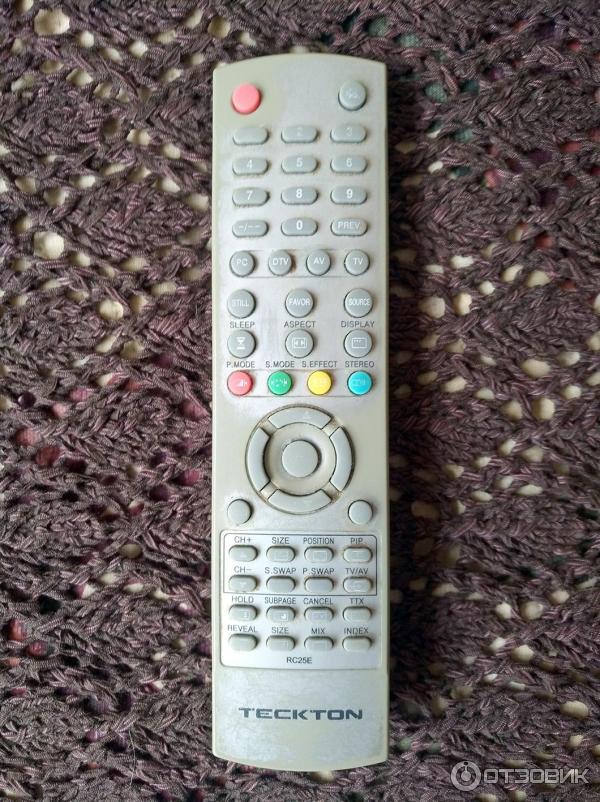

Пульт дистанционного управления вполне удобный и эргономичный. Все основные функции управления имеются, большая часть которых многими вообще не используется.
Жидкокристаллический телевизор LCD Teckton TL-26VW1 оценивать как современный и сравнивать с последними моделями телевизоров будет не правильно. LCD Teckton TL-26VW1 был выпущен с десяток лет назад и я считаю был одним из флагманов своего времени, хотя и мало известного бренда. Но его ещё рано списывать на покой. За время эксплуатации он доказал хорошее качество сборки своей надёжностью и ещё вполне может послужить на даче или на кухне. А главным аргументом будет его цена на вторичном рынке, которая в разы упала в сравнении со стоимостью современных телевизоров.
Рекомендую LCD Teckton TL-26VW1 как телевизор второго плана для второстепенных мест. Ну и на максимальную оценку он уже не потянет.
Источник: otzovik.com
Как настроить телевизор teckton
жидкокристаллический телевизор Teckton TL-32D1W
Размер экрана по диагонали, дюймов 32
Формат экрана 16:9
Физическое разрешение, пикселей 1366 x 768
Яркость экрана (по паспорту), кд/м2 600
Контрастность (по паспорту) 500:1
Угол просмотра (по паспорту), град. 176 (по горизонтали и вертикали)
Ресурс ламп подсветки при стандартной яркости, ч нет данных
Видеосистемы PAL, SECAM, NTSC3.58, NTSC4.43
ТВ-стандарты B/G, D/K, I, M
Стереозвук NICAM, A2
Диапазон принимаемых каналов E2-E69, H1-H19, S1-S41;
Выходная мощность усилителя звука, Вт 2 х 10
Габариты (Ш x В x Г) с подставкой, мм 925 х 545 х 263
Масса без упаковки, кг 18,5
Масса с упаковкой, кг 25
Питание, В/Гц 100 — 240/50 — 60
Потребляемая мощность, Вт 170
Следует помнить, что в режиме PIP в маленькую картинку можно поместить изображения только с TV или видеовходов AV1, AV2, S-Video, но не VGA или DVI.
Цифровой интерфейс DVI обеспечивает работу с компьютерами в режимах от VGA до XGA, включая пару экзотических с разрешением 720 х 400 и 832 х 624.
В этом телевизоре выбор однозначного номера программы выполняется через 0. Например, чтобы переключиться на 9-ю программу, следует набрать 09.
НАЧАТЬ ДЕЛО С ОТВЕРТОЧНОЙ ТЕХнологии или производства из покупных комплектующих без собственного Know How — значит отстать от ведущих брэндов навсегда. Новая английская фирма Teckton Limited, по всей вероятности, знает, как пробиться на хорошо освоенный рынок. Она сразу же выбросила на рынок пять моделей ЖК-телевизоров с диагональю от 20 до 32 дюймов и восемь DVD-плееров.
Этим сейчас никого не удивишь, поэтому найти свою нишу удастся тому, кто при высоком качестве запросит приемлемую цену. Удается ли это «Тектону»? Посмотрим на примере топовой LCD-модели TL-32D1W, изготовленной в Корее. Это вполне оправданно, корейцы делают все быстро и аккуратно.
Телевизор способен работать с системами цвета PAL, SECAM, NTSC и звука BG, DK, I, M, имеет прогрессивную развертку, но не рассчитан на прием программ высокой четкости. Со всеми существующими стандартами видеозаписей и разрешениями экрана в режиме PC разбирается автоматически, не загружая зрителя лишними опциями и регулировками. Набор опций включает цифровую обработку видеосигнала, звуковой процессор, телетекст и возможность подключения компьютера через интерфейс DVI. Есть стоп-кадр, двойной экран, «картинка в картинке», мультиэкран и окружающий звук. А также эквалайзер, пресеты звука/изображения встроенные часы и все виды таймеров.
По инструкции аппарат способен работать при изменении напряжения в сети от 90 до 260 В, в буклете, на веб-сайте и на шильдике на задней стенке написано, что от 100 до 240. Есть несоответствия по весу, габаритам и потребляемой мощности. В спецификации указано, что он работает с французской SECAM L, а в меню настройки вместо нее — американская NTSC M. Поэтому в справочной колонке мы привели данные собственных исследований, которые, по нашему мнению, более достоверны.
Телевизор серебристого цвета лаконичной формы установлен на изящной лапке. Лицевая панель свободна от разъемов, динамики расположены по краям, а кнопки ручного управления — сверху. Размещение тыловых разъемов в неглубокой нише и четыре крепежных отверстия с резьбой на задней стенке указывают на принципиальную возможность крепления аппарата к стенке.
Входных разъемов достаточно для нормальной эксплуатации. Есть композитный и компонентные входы, S-Video, два SCART’а, компьютерный VGA и цифровой DVI. Гнезда для подключения наушников не предусмотрено.
Настройка на телевизионные станции прошла бойко и не заняла много времени. Качество настройки радиоканала и видеотракта телевизора проверяли с помощью таблицы УЭИТ, фотография которой получена с экрана телевизора. Оказалось, что горизонтальная четкость меньше 400 твл, неверно установлен уровень черного и недостаточно точно настроен декодер SECAM.
Изображение студийных передач, реклам и мультфильмов чистое без шумов, с яркими насыщенными цветами и отличной контрастностью. Чувствуется, что здесь поработала цифровая фильтрация, и настолько активно, что лица выглядят немного кукольными. При просмотре динамичных сюжетов с эфира были заметны зубчики на наклонных линиях. Похоже, здесь использованы старые алгоритмы обработки изображения. В телетексте не оказалось русских шрифтов.
Для проверки качества работы с видеовходов было выбрано два варианта подключения — S-Video и RGB PC. Испытания начали с тестового DVD «Video Essentials». Ни при каких значениях яркости и контраста не удалось добиться различимых уровней «чернее черного», черного и даже темно-серого. К другим параметрам регулировки претензий нет: центровка отличная, четкость цветовых переходов хорошая, зонная пластинка не окрашена. Горизонтальное разрешение при подключении к S-Video составляет 420 твл, а к RGB — 500 твл.
Несколько удивили заявленные в паспорте углы обзора в 176 град. по горизонтали и вертикали, а ведь даже у плазменных они не превышают 160. Действительно, яркие детали изображения хорошо видны и сбоку, но темные участки уже при отклонении на
30 град. приобретают темно-синий оттенок, а при больших углах они становятся фиолетовыми. Измеренная нами максимальная яркость свечения экрана составляет 376 кд/м2, чего вполне достаточно для комфортного просмотра в ярко освещенном помещении. Яркость черного поля при угле 0 градусов около 1 кд/м2, а при угле 45 градусов к поверхности экрана — 2 кд/м2.
Динамичные сцены из фильма «Такси-2» в режиме RGB PC воспроизводились без особых артефактов. А вот «Призрак дома на холме» с темной слабоконтрастной картинкой оказался проблемным — многие детали не различались, да и цвета были заметно искажены.
Перед тестированием акустики была установлена громкость в 0,5 от максимальной и линейная характеристика звукового тракта. Практически на всех музыкальных жанрах звучание было нейтральным. Опция «Звук вокруг» дает ощущение панорамное звучания, а «Музыка» — богатые низы и прозрачный верх. Испытания чистыми тонами показало, что нижняя граница воспроизведения начинается с 60 Гц, на частотах от 160 до 180 Гц слышен дребезг, который исчезает, если слегка прижать сетки, прикрывающие динамики. n
УЭИТ — универсальная электронная испытательная таблица (рис.1) для настройки радио- и видеотракта в системе SECAM. В отличие от импортных таблиц позволяет визуально оценить качество настройки телевизора по более чем 25 показателям. Например, определение горизонтальной четкости выполняется по полосе с цифрами 2, 3, 4, и 5, правильность установки уровня черного — по 10 серым прямоугольникам различной плотности, а точность настройки декодера SECAM — по полосе, называемой «радуга». При точной настройке декодера цветности переход к пурпурному должен быть в центре таблицы. В нашем телевизоре различимы 9 градаций серой шкалы, а переход от зеленого к пурпурному смещен влево.
Таблица, приведенная на рис. 2, служит для правильной установки контрастности и яркости так, чтобы правая вертикальная полоса была отчетливо видна, а средняя почти сливалась с левой.
Teckton TL-32D1W $2100
| Богатое функциональное оснащение, цифровой видеовход DVI, большие возможности при подключении к компьютеру. |
| Телетекст не русифицирован, слабые градации черного неразличимы, величины яркости и контрастности не соответствуют паспортным, сетки динамиков резонируют. |
| Телевизор лучше использовать в светлом помещении для просмотра студийных передач и ярких жизнеутверждающих фильмов. Подойдет он для презентаций в небольших офисах и для компьютерных игр. |
