Как паять диоды в телевизоре

Как видите, работа со светодиодами немного сложнее, чем с лампочками. Однако эти трудности компенсируются качеством освещения. За последние десять лет радиолюбители разработали десятки самодельных светодиодных ламп, которые ничуть не уступают заводским изделиям.

Как правильно перепаять светодиод

Светодиодные лампы потребляют меньше энергии, чем лампы накаливания. Они также служат гораздо дольше, поэтому домовладельцы постепенно переходят на энергосберегающее освещение. Но, несмотря на длительный срок службы, светодиодные лампы могут постепенно выходить из строя из-за перегорания встроенных в них светодиодов.

Если один из чипов износился, лампу не обязательно выбрасывать, ее можно отремонтировать. Чтобы определить неисправность, необходимо испытательное устройство. Затем вы можете заменить неисправный компонент или переделать схему. В последнем случае ремонт отрицательно скажется на сроке службы лампы, она станет слабее. Поэтому лучше заменить чип на другой.

Как паять (заменить) диоды на телевизоре LG

Для этого необходимо знать, как паять светодиоды.

Как устроены диодные элементы

Внутри светодиодных ламп находятся диоды. Их также нанизывают на ленты и банты, которые часто используются для рекламных баннеров. Здесь нет контактных штырей. Диоды устанавливаются в печатную пластиковую или алюминиевую ленту и при сварке соединяются между собой специальной дорожкой проводников. Снять светодиод или установить новый несложно, если у вас есть газовая горелка, паяльник и флюс.

В большинстве случаев светодиодные лампы изготавливаются из алюминия, который может обеспечить эффективное рассеивание тепла в радиаторе. Они содержат различное количество светодиодов, что определяет мощность. Контактные штыри светодиодной ленты имеют подложку на обратной стороне для рассеивания тепла. Он приваривается к теплоотводу. Если вы удалите один из диодов, его также необходимо выпаять.

Соблюдение техники безопасности

При ремонте устройств, питающихся от сети, необходимо соблюдать меры предосторожности. Светодиодные лампы подключаются к напряжению 220 вольт так же, как и лампочки накаливания. Поэтому техник должен быть осторожен и следовать рекомендациям:

• после выключения лампы необходимо вручную выполнить разрядку конденсаторов. Для этого выводы закорачиваются металлическим прибором с ручкой из диэлектрика.
• в процессе выпаивания нельзя оставлять паяльную станцию без присмотра, это может спровоцировать пожар;
• включая установленную лампочку лучше отвернуться, так как есть вероятность, что из-за возможных ошибок она взорвется.

Это интересно: Инструкция: как снять ручки с газовых плит разных моделей. Как снять ручки с газовой плиты гефест для мытья

Пайка светодиодов — непростая задача для новичка. Его следует ремонтировать только в том случае, если у вас есть опыт пайки и вы знакомы со строением и функционированием микросхем.

Как заменить светодиод подсветки LED телевизора

Ошибки и основные принцип пайки

Некоторые мастера говорят, что паять такие компоненты своими руками очень сложно и неудобно. На самом деле, подобные задачи намного сложнее с компонентами ИИ. И вообще, эти два типа компонентов используются в разных областях электроники. Однако многие люди допускают некоторые ошибки при пайке SMD-компонентов в домашних условиях.

Основной проблемой для любителей является выбор тонкого наконечника для паяльника. Причиной этого является широко распространенное мнение, что пайка обычным паяльником может привести к разбрызгиванию олова в SMD-соединениях. Это делает процесс пайки очень болезненным и трудоемким. Это не следует считать истиной, поскольку капиллярный эффект, поверхностное натяжение, а также сила смачивания играют важную роль в этих процессах. Если не следовать этим дополнительным приемам, трудно выполнить работу самостоятельно.

Для правильной сварки SMD-компонентов необходимо выполнить определенные действия. Сначала паяльник прикладывается к основанию компонента. Это повышает температуру и расплавляет олово, которое в итоге полностью обтекает основание детали. Этот процесс называется смачивающей силой. В то же время олово стекает по стеблю благодаря капиллярному эффекту.

Помимо смачивания стопы, аналогичный эффект происходит и с самой доской. В результате достигается равномерное сцепление между доской и стеблями.

Контакт между сварным швом и соседними стержнями отсутствует, так как начинает действовать сила растяжения, создаваемая отдельными каплями олова. Конечно, описанные процессы являются самодостаточными, с незначительным участием сварщика, который только нагревает ножки детали паяльником. При работе с очень мелкими компонентами существует риск их прилипания к краю паяльника. Чтобы избежать этого, две стороны спаиваются отдельно.

Пайка в заводских условиях

Этот процесс основан на командном методе. SMD-компоненты припаиваются с помощью паяльной пасты, которая равномерно и очень тонким слоем наносится на подготовленную печатную плату, где уже имеются контактные штыри. Этот тип нанесения называется трафаретной печатью. Используемый материал по внешнему виду и консистенции похож на зубную пасту.

Порошок состоит из клейкого материала, в который добавляется флюс и перемешивается. Процесс нанесения происходит автоматически по мере прохождения пластины по конвейерной ленте.

Это интересно: Количество цемента на 1 куб бетона — расчет в килограммах и мешках. Сколько нужно мешков цемента на 1 куб бетона для фундамента

Затем роботы, установленные на конвейере, размещают все необходимые компоненты в правильном порядке. В процессе скольжения компоненты надежно удерживаются на месте благодаря высокой адгезии паяльной пасты. Следующим шагом является нагрев конструкции в печи до температуры, немного превышающей температуру плавления сварного шва.

В результате нагрева припой плавится и растекается по ножкам компонентов, а флюс испаряется. Этот процесс сваривает детали на месте. После печи плиты охлаждаются, и детали готовы.

Необходимые материалы и инструменты

Для пайки SMD-компонентов вручную вам понадобятся определенные инструменты и принадлежности, в том числе следующие:

• паяльник для пайки SMD-контактов;
• пинцет и бокорезы;
• шило или игла с острым концом;
• припой;
• увеличительное стекло или лупа, которые необходимы при работе с очень мелкими деталями;
• нейтральный жидкий флюс безотмывочного типа;
• шприц, с помощью которого можно наносить флюс;
• при отсутствии последнего материала можно обойтись спиртовым раствором канифоли;
• для удобства паяния мастера пользуются специальным паяльным феном.

Использование флюса просто необходимо и должно быть жидким. В таком состоянии материал обезжиривает рабочую поверхность, а также удаляет оксид, образовавшийся на спаиваемом металле. Благодаря этому достигается оптимальная смачиваемость клея и сварочная капля лучше сохраняет свою форму, что облегчает весь рабочий процесс и предотвращает образование «пятен». Использование спиртового раствора канифоли не дает значительных результатов и вряд ли позволит удалить образовавшийся белый осадок.

Выбор паяльника очень важен. Лучше всего использовать паяльник с регулировкой температуры. Это означает, что вам не нужно беспокоиться о перегреве, но только не в том случае, если вы паяете SMD-компоненты. Паяльник рассчитан на температуру пайки около 250-300°C. При отсутствии такого устройства можно использовать аналогичный прибор мощностью 20-30 Вт, который рассчитан на напряжение 12-36 В.

Это интересно: Как отличить нержавейку от других металлов. Как отличить нержавейку от алюминия?

Использование паяльника на 220 В приводит к неудовлетворительным результатам. Это связано с высокой температурой нагрева наконечника, которая вызывает быстрое испарение жидкости и препятствует эффективному смачиванию спаиваемых деталей.

Эксперты не советуют использовать паяльник с лентой и зажимом, так как пайку трудно выполнить и теряется много времени. Наиболее эффективным является так называемый микроволновый совет. Очевидным преимуществом является небольшое отверстие в наконечнике, что облегчает захват нужного количества клея. Это также хороший способ всасывать излишки клея из паяльника.

Вы можете использовать любой вид клея, но лучше всего использовать тонкую проволоку, чтобы можно было лучше отмерить количество клея. Участок, который нужно спаять с помощью этого провода, легче обрабатывать, так как он более доступен.

Что необходимо для работы

Для самостоятельной пайки следует подготовить только самое необходимое:

• Паяльник не более 60 ВТ или термовоздушный паяльный фен.
• Канифоль или специальная паста для пайки (подробней в главе «выбор пасты для пайки).
• Оловянно-свинцовый припой.

Опытные радиолюбители советуют использовать для SMD-компонентов паяльники с угловыми шипами. Мы рекомендуем использовать паяльные штыри с клещами для пайки SMD, чтобы поверхность пайки быстро нагревалась, припой плавился и диоды не повреждались от перегрева.

Температура пайки

Если у вас нет опыта пайки, особенно светодиодов, рекомендуем использовать фен. Вероятность перегрева диода резко снижается. Также может быть неправильно подобран паяльник. Максимальная температура наконечника должна составлять 300 °C.

Конечно, вы также можете приобрести паяльник с регулируемой температурой. Но это дополнительная трата денег. Однако у опытных радиолюбителей нередко можно встретить такие модели паяльников.

Для более углубленного изучения материала рекомендуем еще один видеоурок, в котором речь идет уже конкретно о пайке феном:

Как выпаять светодиод из ленты

Еще одна сложность при пайке SMD-типа заключается в замене старого элемента на новый в светодиодной ленте. Эту проблему можно решить простым способом:

1. Перед тем как отпаять диоды, закрепите ленту, чтобы не попасть паяльником на токопроводящие дорожки.
2. Осторожно плавьте олово вокруг контактов и просовывайте под диод лезвие. Приподнимаем сначала с одной стороны, потом с другой, пока диод не будет свободен.

Источник: build-make.ru

Как паять светодиоды: разновидности, порядок действий и способы соединений

В качестве основного рабочего элемента систем освещения долгое время использовались лампы. Они пережили много этапов конструкционного и функционального развития, но сегодня переживают кризис, обусловленный жесткой конкуренцией с диодными кристаллами.

Современные LED-светильники получили широкое распространение благодаря эксплуатационным качествам, которые, впрочем, имеют и негативные стороны применения. В процессе ремонта такого устройства пользователь может столкнуться с проблемой обновления вышедших из строя кристаллов. Вопрос о том, как паять светодиод, логично возникает, если один из кристаллов перегорел. Об этом будет свидетельствовать наличие черной точки на желтой поверхности элемента. И если в условиях заводской компоновки операция восстановления производится механизированным способом в поточном режиме, то в быту придется организовывать условия для ручной пайки.

Какие бывают виды светодиодов?

В большинстве случаев рядовые пользователи светотехнических устройств имеют дело с выводными светодиодами и более развитой конструкцией на базе SMD-кристаллов. Первые вводятся в цепь с помощью двух проводников и чаще всего служат как средство индикации различной аппаратуры – например, в автомобиле они выполняют задачи светового сигнализатора, работая от источника на 12 В. Непосредственно в системах освещения и подсветки чаще применяются SMD-диоды в безвыводных корпусах.

Ввиду принципиально другой электротехнической компоновки на плате сложности скорее вызовет именно этот прибор освещения. Как паять SMD-светодиоды? Крепление осуществляется не через специальные отверстия как в случае с теми же выводными устройствами, а непосредственно на поверхность накладкой. Для этого предусмотрены специальные контактные площадки, которые необходимо запаивать поочередно, выдерживая корректность размещения диодов на плате. С одной стороны, такой подход упрощает технологию монтажа кристаллов, но с другой – требует большего внимания от исполнителя, так как приходится иметь дело с элементами миниатюрных размеров, компактно размещаемых на небольшом пространстве.

Подготовка к работам

В рамках подготовительного процесса должно быть решено несколько задач. Главная из них заключается в зачистке рабочей поверхности и, при необходимости, демонтаже сгоревшего диода. Старые элементы лучше всего убираются маломощными паяльниками на 25 Вт после облуживания кончика до необходимых размеров, что позволит удобно произвести термический срез.

Далее особое внимание уделяется поверхности. Лаки и всевозможные технические покрытия должны быть также устранены механическим способом – например, зачищены строительным ножом. Теперь другой вопрос – как паять светодиоды на алюминиевые платы?

На этот случай будет не лишним подготовить особый флюс для конкретного металла или же использовать универсальный оловянно-свинцовый припой. Что касается выбора паяльника, то в высокой мощности потребности не будет. Можно отдавать предпочтение компактным моделям с нагревом до 250 °C.

Техника соединения под углом

Нередко при создании сложных систем подсветки из нескольких параллельных линий провода подключаются на разных участках. Для удобства выполнения такого соединения применяется угловая пайка с 90-градусным наклоном. Плюс и минус фиксируются на контактных площадках двух диодных соседний.

Что еще важно, такой способ позволяет легко соединять RGB-ленты, используя при этом четыре провода. Угловой стык никак не влияет на качество подсветки, но позволяет реализовывать самые разные конфигурации сращивания светодиодных лент. Проблемы может доставить лишь наличие специальной оболочки у лент с классом защиты выше IP68.

Например, как правильно паять светодиоды с заливкой силиконом или компаундом? В этом случае усложняется процедура первичной зачистки. Как минимум необходимо будет формировать технические отверстия в покрытии для токоведущих жил. По ним в дальнейшем и реализуется пайка.

Техника соединения при помощи коннекторов

Среди преимуществ светодиодных устройств одно из главных мест занимает их оптимизированность, что проявляется и в минимальных требованиях к расходным материалам при монтаже. Тем не менее иногда себя оправдывает и включение коннекторов в электротехнические схемы. Как паять светодиоды с такими элементами?

Пайка в данном случае выступает вспомогательным средством обеспечения надежного соединения между проводами, а коннекторы формируют своего рода армирующий внутренний каркас. Оптимальный размер коннектора по ширине составляет 8-10 мм. На первом этапе необходимо создать конструкционное соединение, выполнив нужное количество контактов на плате, а затем приступать непосредственно к пайке.

При этом надо учитывать, что соединение с коннектором не всегда дает преимущество с точки зрения будущей эксплуатации светодиода. Во-первых, места подключения с такой арматурой в большей степени склонны к подгоранию, а также способствуют быстрому нагреву излучателя. Во-вторых, возможно ухудшение свечения, что выражается в понижении яркости. Как паять светодиоды на плату с коннектором, чтобы исключить подобные негативные эффекты? Желательно отказаться от медных проводников, а саму пайку выполнять сплошным способом, что исключит риск образования участков окисления.

Техника соединения внахлест

Метод, который вовсе не предусматривает использование вспомогательных проводников. Такую технику рекомендуется применять в отношении ленточных светильников и других диодных устройств, кристаллы которых размещаются компактно на небольшой плате. Например, как паять СМД-светодиоды паяльником внахлест?

Для начала концы светодиодных линий обрезаются так, чтобы контакты находились впритык друг к другу. Токоведущие жилы смазываются флюсом, после чего можно применить и оловянное лужение до момента образования серебристого покрытия. Затем выполняется накладка одного куска с проводной частью на другой отрезок при строгом соблюдении полярности. Достаточно непродолжительного мягкого прогрева, чтобы сформировалось прочное соединение.

Порядок выполнения пайки

Какой бы способ соединения не был выбран, общая технология пайки предполагает выполнение универсального набора действий, в числе которых следующие:

• Припоем или флюсом выполняется лужение токоведущих контактов, которые планируется соединять.
• Окончания токоведущих жил, которые уже подверглись лужению, прикладываются к месту соединения на плате или другому проводнику.
• Теперь главная операция – соединение. Как паять светодиоды вручную? Достаточно направить жало паяльника на целевую область соединения и продержать его от 3 до 5 сек. В результате быстрого прогрева образуется надежный стык.
• После пайки стыковочный узел желательно несколько часов удерживать в изолированном виде без каких-либо сторонних воздействий.

Особенности пайки феном

Пайка данным способом обычно рассматривается как альтернативный метод относительно классической пайки. Ее выбирают по разным причинам, главной из которых можно назвать возможность отвода тепла от кристалла с минимизацией рисков его термического повреждения. Но данный способ подходит только для конструкций с поверхностным соединением на плате.

К примеру, как паять СМД-светодиоды феном? Процесс нагрева организуется с обратной стороны платы. Задача исполнителя сводится к обеспечению достаточного прогрева участка соединения, чтобы припой с лицевой стороны обрел состояние, позволяющее надежно зафиксировать диод. Теоретически это действие можно реализовать утюгом и маломощной газовой горелкой, но для сохранения структуры и самой платы все же безопаснее применять специальный термофен.

Ошибки при пайке

Даже если внешне созданное соединение кажется правильным, устройство может некорректно работать, если были допущены технологические ошибки. Большинство нарушений связано с неправильным распределением припоя или расплава, из-за чего образуются типичные дефекты наподобие непровара. Как паять светодиоды, чтобы избежать такого результата?

И припой, и расплав уже в ходе термического воздействия необходимо строго контролировать. Должна выдерживаться равномерность слоев соединяющего покрытия. Для выявления таких нарушений в структуре на этапе неразрушающего контроля выполняется сканирование тепловизором.

Заключение

Пайка кристаллов LED-светильника является нетрудоемкой операцией, которая под силу любому домашнему мастеру. Однако существует масса технологических тонкостей и деталей, игнорирование которых может свести к нулю даже усилия старательного мастера. Учитывать необходимо не только условия выполнения пайки как таковой, но и саму конфигурацию соединения.

Например, как паять СМД-светодиоды с групповым расположением кристаллов? Для успешного выполнения такой операции еще на базовом уровне потребуется определение электрической схемы монтажа диодов на плате. Необходимо выполнить расчет цепи и только после этого приступать к поэлементному соединению кристаллов в соответствии с планируемой конфигурацией прибора освещения.

Источник: fb.ru

Как паять диоды

Диоды – это электронные приборы, обладающие свойством односторонней проводимости. Ранее широко использовались электровакуумные и газоразрядные диоды. Теперь, если говорят о диодах, то, как правило, имеют в виду полупроводниковые. Свойство односторонней проводимости диодов широко используют для выпрямления тока.

Статьи по теме:

• Как паять диоды
• Как припаять диод
• Как правильно паять

Вам понадобится

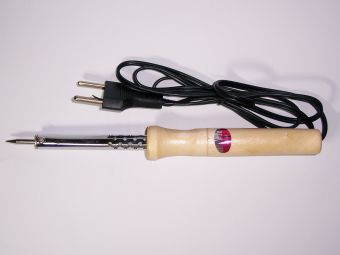

• паяльник, флюс, припой

Инструкция

Есть общее правило – чтобы правильно припаять диод, нужно учитывать его полярность, иначе он не будет работать. У светодиодов обычно длинная ножка подсоединена к положительному электроду (аноду), а короткая – к отрицательному (катоду). У других диодов анод помечен скошенным уголком, а катод – знаком «-».

Однако полагаться на это нельзя, потому что не все производители именно так маркируют электроды полупроводников. Возьмите омметр или мультиметр в режиме омметра, замерьте сопротивление диода. В прямом направлении, когда к аноду приложен «+», а к катоду «-», сопротивление диода равно 0, в обратном – очень велико.

После того, как точно определились с полярностью диода, можете впаивать его в схему. Диод возьмите пинцетом. Паяльник прогрейте, окуните жало во флюс и проведите по ножкам диода, затем наберите на жало немного припоя и опять проведите по ножкам – залудите их. Вставьте диод на подготовленное место точно в соответствии с полярностью.

Если вы впаиваете несколько диодов, располагайте их так, чтобы катоды шли в одном ряду, а аноды – в другом. Для того, чтобы зафиксировать детали на плате, с обратной стороны разведите выводы от электродов в разные стороны. Если ножки слишком длинные, обрежьте их кусачками.

Наберите на жало паяльника немного припоя и нанесите его на место контакта. После того, как припой начнет плавиться, проведите жалом по месту пайки, чтобы равномерно нанести припой на спаиваемые поверхности.

При пайке светодиодов необходимо учитывать их чувствительность к токовой нагрузке. Чтобы ограничить ток, в электрическую цепь последовательно со светодиодом включайте резистор. Сопротивление рассчитайте, исходя из предельно допустимого тока для данного светодиода.

Видео по теме
Обратите внимание
Не прогревайте паяльником пайку дольше пары секунд, иначе диод может выйти из строя.
