С Новым 2013 годом, уважаемые коты.
Решил создать новую тему именно в этом разделе, т.к. буду говорить о теории. Если чего не так, то прошу модераторов сильно не наказывать.
Сначала о проблеме. Мой друг приобрел себе LCD телевизор, с чем я его поздравляю. Но радость его была не очень долгой. Нет, телевизор не сломался на следующий день Оказалась одна интересная пакость, о которой он не подозревал.
Подключил он к телевизору тюнер спутникового ТВ. Решил переключить канал и тут вдруг телевизор выключился, потом еще раз и еще раз проявилась такая же бяка. Позвал он меня к себе поесть всяких вкусностей и попить валерьянки, а заодно и разобраться в причинах этой неприятности. Оказалось, что команда переключения канала вверх пульта ДУ тюнера такая же как и команда выключения на пульте ДУ телевизора. Естественно, что некоторые другие команды тоже совпадают и на нажатие кнопки на одном из пультов реагируют оба девайса — тюнер и телевизор.
Менять ни тюнер ни, тем более, телевизор ему не хочется. Поэтому у меня возникла идея, которая состоит в следующем.
Как подружить любой пульт ДУ с любой техникой.
В одном из девайсов (скорее всего это будет тюнер) меняем TSOP (ИК приемник) на другой. Суть замены — изменить несущую частоту ИК канала. Например, в тюнере использован TSOP на частоту 36 кГц. Ставим на его место TSOP с частотой 40 кГц. В пульте меняем кварц с 455 кГц на (40*455)/36=505,5 кГц.
Или вместо «родного» пульта тюнера используем универсальный.
И вуаля — все работает, не мешая друг дружке.
Теперь останется только найти нужный TSOP и кварц.
Вопрос знающим котам — как вам такая теория? Или это утопия?
Добавлено: Чт янв 03, 2013 08:26:08
Хорошо, поменяли несущую(и то до конца не уверен, что проканает, уж больно небольшой разбег). В итоге поменялась частотка и самого передаваемого сигнала. А проц как работал так и работает на своей частоте. Затея сорвалась.
Добавлено: Чт янв 03, 2013 08:31:53
Ну почему же затея сорвалась?
Это сродни тому, что перестроить и приемник и передатчик на другую волну. В эфире же не мешают друг дружке разные радиостанции, которые работают на разных несущих. Хотя передавать можно абсолютно одну и ту же информацию по обеим частотным каналам.
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
Добавлено: Чт янв 03, 2013 09:08:48
Вы меняете несущую — не проблема. Но вместе с ней изменится и частотка самого информационного сигнала. А проц, который раскодирует посылку, остается работать на прежней своей частоте. Он просто не сможет дешифровать посылку. Вот что я пытаюсь донести до вас.
Впрочем все в вашей воле, за руки вас никто не держит.
Компания MORNSUN производит популярные микросхемы, которые всегда доступны со склада КОМПЭЛ: изолированные и неизолированные преобразователи интерфейсов, изоляторы сигналов, преобразователи напряжения и драйверы для построения изолированных вторичных источников питания.
Отличные характеристики делают микросхемы конкурентоспособными и востребованными:
Как настроить пульт РТК к любому телевизору
• преобразователи интерфейсов выдают высокие значения входного сопротивления и скорости передачи данных;
• преобразователи напряжения отличаются малыми габаритами, относительно простой схемотехникой и высоким КПД.
Добавлено: Пт янв 04, 2013 10:24:38
Мне, честно говоря, хотелось бы услышать дискуссию по этому поводу.
pyzhman писал(а):
не уверен, что проканает, уж больно небольшой разбег
Давайте обратимся к датащиту. Например TSOP48.. Там есть замечательный график зависимости приемника от расстройки частоты (я так понимаю — несущей).
Из него видно, что при расстройке на 10% несущей напряжение сигнала на выходе падает более, чем в два раза. Таким образом, сигнал из приемника уже не сможет нормально восприниматься процессором со своими TTL уровнями.
Или я не прав?
Скажу честно, мне не приходилось изменять несущую и какой сигнал будет на выходе TSOP мне не известно.
Теперь второй момент.
pyzhman писал(а):
проц, который раскодирует посылку, остается работать на прежней своей частоте. Он просто не сможет дешифровать посылку.
Вопрос спорный. На все протоколы передачи данных есть технические характеристики в которых указываются допуски.
К сожалению, мне не встречалось такое описание протокола RС5. И вот тут возникает вопрос — будет ли корректно дешифрироваться команда процессором при изменении частоты процессора на 12%? Не вышли ли мы за пределы допусков?
Хотелось бы услышать аргументированные (ведь тема — «теория») ответы.
Специалистам по промавтоматизации и системным интеграторам, до недавнего времени применявшим в ответственных проектах высококачественные источники питания производства Phoenix Contact, PULS и прочих подобных производителей, после их ухода с российского рынка следует обратить внимание на высокотехнологичные DIN-реечные серии ИП LIMF, LIHF и LITF производства MORNSUN.
Добавлено: Пт янв 04, 2013 10:41:36
spin писал(а):
. Теперь останется только найти нужный TSOP и кварц..
Самый простой вариант это сменить ИК светодиод и ИК фотоприемник(фототранзистор) в пульте и тюнере на другую длину волны ИК излучения.
Если у вас в обоих пультах прозрачные светлые ИК светики, то это признак ИК с длиной волны 880 нанометров. Поставьте пару для тюнера и его пульта 940 нанометров (темносиние ИКсветодиоды) и устройства заработают не мешая друг другу без перестройки.
Добавлено: Пт янв 04, 2013 16:47:54
Изменить ИК светодиод на другой, с другой длиной волны тоже вариант.
ИК приемник, оказывается, имеет достаточную селективность принимаемого ИК излучения. А я об этом даже и не подумал.
Вот кривая чувствительности относительно длины волны TSOP48..
На длине волны 880 нм чувствительность падает примерно в 2 раза.
Добавлено: Чт июн 03, 2021 18:42:05
Добрый день! Хотелось бы воскресить данную тему и уточнить, сомневаюсь конечно, что у автора, но может у знающих людей — замена передатчика и приемника решат этот вопрос?
Просто сам столкнулся с точно такой проблемой — купили китайский усилитель KYYSLB и сигналы с пульта в нем пересекаются с сигналами в ТВ Skyline. Думаю заказать на алике излучатели с приемником и перепаять, но будет ли толк. Тема как раз та что надо, но непонятно помогло ли это автору.
Добавлено: Чт июн 03, 2021 19:07:17
Не решится. Если бы у Вас был автономный генератор заполнения посылки передатчика (то есть проц генерит коды, а внутри посылки автономный генератор на (условно) 38 кгц делает заполнение)) то возможно. Но так как проц в пульте и посылку и ЗАПОЛНЕНИЕ делает внутри себя то поменять их невозможно. Замена кварца изменит (правда непонятно как) но тогда проц в ТВ не поймет длительности команд, так как они тоже изменятся.
Я такое делал в сушилке для рук, там был синхронный детектор и генератор для ИК диода на 31 кгц, и TSOP был такой же извращённый . Я перестроил генератор на 38 кгц и TSOP стандартный поставил. И всё заработало.
В ДУ всё в проце.
_________________
Ничто так не укрепляет взаимное доверие, как 100% предоплата! Дмитрий, ex-RK3AOR.
Добавлено: Чт июн 03, 2021 19:14:36
спасибо Дмитрий за ответ, я очень далек от этого и только пытаюсь разобраться.
spin говорил, что «Самый простой вариант это сменить ИК светодиод и ИК фотоприемник(фототранзистор) в пульте и тюнере на другую длину волны ИК излучения. и устройства заработают не мешая друг другу без перестройки.» — это не сработает получается? Или можно пробовать? Просто больше вариантов решения я в просторах не нашел.
Добавлено: Чт июн 03, 2021 19:16:35
. Многие нынешние устройства поддерживают по несколько адресов команд, для совместимости с разными пультами. Можно попробовать приобрести программируемый пульт и подобрать на нём такой код, который будет управлять только одним из устройств.
Источник: www.radiokot.ru
Как запрограммировать универсальный пульт

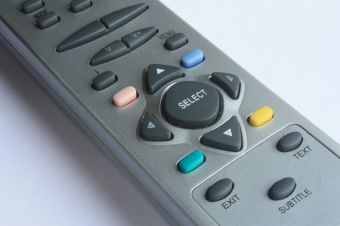

Универсальный пульт дистанционного управления позволяет заменить несколько обычных, если в одной комнате находится большое количество техники. Но для этого его необходимо предварительно запрограммировать.
Статьи по теме:
- Как запрограммировать универсальный пульт
- Как настроить пульт Philips для телевизора
- Как настроить универсальный пульт Vivanco
Инструкция
Приобретя универсальный пульт, не выбрасывайте имеющиеся обычные. Они могут понадобиться в любой момент, например, если универсальный выйдет из строя, а если он запоминающий, то для повторного его обучения после смены батареек. Кроме того, на универсальном пульте может не быть некоторых кнопок, которых нет на штатном и которые могут понадобиться для изменения настроек аппаратуры.
Если пульт является не запоминающим, а программируемым по кодам, найдите в его инструкции список этих кодов. Нажмите одновременно клавишу программирования и клавишу выбора нужного вам аппарата. Загорится светодиод. Введите цифры кода, выбрав его в списке по производителю и виду аппарата. Светодиод погаснет.
Если один код не подошел, а в инструкции для одного и того же сочетания производителя и вида аппарата их указано несколько — попробуйте другой.
Если производителя аппарата нет в списке в инструкции, вначале включите аппарат с передней панели либо штатным пультом. Нажмите на универсальном пульте одновременно клавишу программирования и клавишу выбора желаемого аппарата. Начните нажимать на универсальном пульте кнопку включения питания до тех пор, пока аппарат не выключится. После этого снова нажмите на клавишу программирования.
У большинства запоминающих пультов, в отличие от большинства пультов, программируемых по кодам, интерфейс пользователя не стандартизирован. Перед тем как приступать к обучению пульта, вначале проверьте, нет ли для аппарата, которым вы хотите управлять, готового кода. О способе его ввода узнайте в инструкции. Если готовый код отсутствует либо он не подошел, осуществите обучение.
Введя пульт в соответствующий режим, нажмите каждую из клавиш либо сначала на штатном, затем на обучаемом пульте, либо наоборот, в зависимости от модели последнего. Если на запоминающем пульте меньше клавиш, чем на штатном, программируйте только те из них, которые вам нужны. При отсутствии клавиш с теми или иными названиями запрограммируйте соседние неиспользуемые, предварительно записав соответствие их названий на штатном и запоминающем пультах.
Совет полезен?
Статьи по теме:
- Как настроить пульт Amino
- Как настроить универсальный пульт
- Как настроить пульт к телевизору
Добавить комментарий к статье
Похожие советы
- Как настроить универсальный пульт управления
- Как настроить универсальный пульт thomson
- Как настроить пульт
- Как прошить пульт
- Универсальный пульт: как задать программу
- Как настроить универсальный пульт Philips
- Как подобрать пульт к телевизору
- Как сделать пульт дистанционного управления
- Как собрать дистанционное управление
- Как программировать контроллеры
- Как управлять машинками на радиоуправлении
- Как программировать Pantera
- Как запрограммировать быстрый набор
- Как проверить пульт от телевизора
- Как отключить защиту от детей на телевизорах
- Как подключить пульт
- Как настроить переключение каналов
- Почему не работает пульт от телевизора
- Как ввести ключи с пульта
- Как переключать каналы телевизора с помощью телефона
- Как запрограммировать ключ для домофона
- Как сделать дистанционное управление
- Как переключать каналы
- Как посмотреть, какая программа по тв
Новые советы от КакПросто
Рекомендованная статья
Как зарядить смартфон быстрее
Несмотря на то, что современные смартфоны являются чудом инженерной мысли и итогом технического прогресса, слабые.
Источник: www.kakprosto.ru
Как перепрограммировать пульт
Итак, у вас есть старый пульт от телевизора или видеомагнитофона, которым еще вполне можно пользоваться, но там нет кнопки «Поисковый код”, которая есть на пультах поновее? Не переживайте, мы поможем! В этой статье мы расскажем вам, как перепрограммировать пульт.
Шаги
Метод 1 из 3: Найдите свой пульт
1 Найдите номер модели вашего пульта (скорее всего, это написано на задней крышке). Снимите крышку аккумуляторного отсека и поищите там модельный номер, к примеру RCR412S.
2 Перейдите на страницу RCA Remote Code Finder. Выберите из списка в меню вашу модель пульта.
3 Можно сделать иначе, воспользовавшись поиском по сайту. Введите в поле поиска модельный номер пульта и кликните на иконку белой лупы на красном поле. Если модель будет найдена, то вы сможете просмотреть руководство пользователя или ознакомиться со всем списком кодов, причем и то, и другое, доступно в формате PDF.
4 Примечание: если вдруг так случилось, что своего модельного номера вы на сайте RCA не нашли (а это случается крайне редко), то посетите этот сайт. Поищите ваш пульт там и приглядитесь к нижней части страницы, где будет написано «Originally supplied with models.» Это — модельные номера устройств (телевизоров или видеомагнитофонов), совместимых с вашим пультом — или которые продавались вместе с ним в комплекте.
Метод 2 из 3: Перепрограммируйте свой пульт
1 Нажмите и держите кнопку TV на пульте. Светодиод загорится, но кнопку не отпускайте.
2 Введите код. Держите, держите кнопку TV, и введите код вашего телевизора или видеомагнитофона прямо в пульт. на пульте. Светодиод погаснет, пока вы начнете набирать код, и загорится вновь, когда закончите.
3 Отпустите кнопку TV. Светодиод вспыхнет и погаснет, если код был введен верно. Если код был введен с ошибками, светодиод «мигнет” 4 раза.
4 Переключите канал, чтобы проверить, все получилось.
- Примечание: не все функции обязательно поддерживаются на тех или иных моделях, хотя все основные функции должны работать как положено.
Метод 3 из 3: Поиск кода
1 Включите устройство, которое вы хотите запрограммировать.
2 Активируйте функцию поиска кода. В это же время вам придется зажать и держать кнопку питания и кнопку устройства до тех пор, пока светодиод не вспыхнет и не начнет светить.
3 Нажимайте кнопку «Play” каждые 5 секунд до тех пор, пока устройство не отключится. Каждый раз будет отсылаться группа из 10 кодов.
4 Нажмите кнопку перемотки, чтобы убедиться, включится ли устройство или выключится ли оно снова. Подождите 2 секунды и нажмите снова, пока все не включится обратно. Возможно, вам придется повторить эту процедуру целых десять раз — пока устройство ищет нужный код из отосланных десяти.- 5 Нажмите и держите кнопку «Stop” до тех пор, пока светодиод не погаснет. Это сохранит код.
