В этой статье, постараемся в подробностях и с картинками, показать автолюбителям, как можно установить или заменить парковочную систему усовершенствовав ее и установить вместо штатного оборудования.
Давайте рассмотрим модернизированное внутри салонное зеркало с монитором и камеры заднего вида совместно как с парктрониками так и без них.
Демонтаж штатного внутри салонного зеркала.
У всех автомобилей разные крепления, в зависимости от марки и
класса автомобиля.
На сегодня имеется огромное количество способов демонтажа оригинального зеркала.
В нашей статье, мы рассмотрим на примере крепления, коим обладает примерно 70% автомобилей на картинке 1.
1) В момент демонтажа не стоит применять силу при снятии зеркала, так как пятачок крепится к лобовому стеклу, а стекло по своей плотности может треснуть при резком движении или сильном нажатии на него ну или в момент снятия зеркала.
Обзор камеры заднего вида в домашних условиях
Само зеркало непосредственно крепится к пятачку и затягивается стопорным болтом, картинка 2. Аккуратно откручиваем при помощи шестигранника и с легкостью снимаем зеркало.
Но хотим заметить, что крепление представленное на картинке 2 может существенно отличаться от вашего. Существует множество креплений но это самое распространенное на сегодня.
2) Производи монтаж зеркала с монитором на уже установленный пятачок к лобовому стеклу.
Как показано на рисунке 4, произведите установку зеркала и плотно закрепите крепление зеркала штопорным болтом.
3) После проделанной работой с зеркалом приступаем к установке камеры заднего вида.
Обычно камера приобретается отдельно , но в некоторых случаях производитель может укомплектовать зеркало с монитором и камерой, только эти камеры оставляют желать лучшего по своим техническим характеристикам.
Мы рекомендуем выбрать камеру заднего вида либо универсальную, либо штатного характера в нашем интернет-магазине, оператор, обязательно поможет вам подобрать нужную по техническим параметрам или стоимости.
3.1) Установка камеры заднего вида происходит с задней стороны автомобиля, самый подходящий и более приемлемый вариант это по центру. Но не всегда получается производить установку над номерным знаком, все зависит от марки автомобиля. Также если вы решите установить штатную камеру, то они как правило устанавливаются со смещение влево или в право, в зависимости от модели, обычно это установка происходит вместо плафона.
как подключить камеру заднего хода к телевизору
3.2) Схема подробной прокладки проводки от камеры заднего вида до внутри салонному зеркалу или наоборот (Рисунок 6 / 6,1):
А) Кабель от зеркала заднего вида с монитором заводится под обшивку потолка.
Б / В) Далее кабель под обшивкой потолка, прокладывается к стойке.
Г) Кабель крепиться хомутиками по стойке к обычно уже существующему шлейфу проводов. Производить прокладку проводки можно как по левой, так и по правой стойке (по желанию).
Д) Производится коммутация зеркала с камерой.
Е / Ж) Кабель спускается к порогу автомобиля и тянется до багажника с прокладкой по порогу (обязательно перед прокладкой кабеля (идет в комплекте с камерой, примерно 5 метров) коммутирующего зеркало с камерой, пройдитесь верхним слоем изолентой, чтобы кабель не перетерся или любых внешних повреждений).
З) В точке З происходит коммутация проложенного кабеля с самой камерой и питанием для активации как камеры, так и зеркала.
На рисунке представлено не все разнообразие коммутации и расположение камеры заднего вида на автомобиле. В зависимости от марки или класса, у разных автомобилей, например: СЕДАН, ХЕЧБЕК, УНИВЕРСАЛ, установка камеры заднего вида происходит по разному. Мы показываем пример установки на ХЕЧБЕК, но и у данного типа автомобилей, существуют свои тонкости и разные разности при установке.
3.3) Подробная схема коммутации камеры заднего вида представлена на рисунке.
Надеемся Эта публикация, вам немного помогла разобраться.
Источник: disgear.ru
Как подключить камеру заднего хода
Сегодня автомагазины предлагают автовладельцам большой ассортимент камер заднего вида, мониторов к ним, а также услуги по установке камеры в автомобиль. Однако ничто не мешает установить камеру самостоятельно. Если следовать инструкции, камера с монитором будут радовать долгое время. Выбор оптимального места установки камеры и монитора зависит от частных вкусов и предпочтений, а вот электрическая схема для всех вариантов будет одинакова.
Статьи по теме:
- Как подключить камеру заднего хода
- Как выбрать камеру заднего вида
- Как поставить камеру заднего вида
Вам понадобится
- 1. Камера и монитор
- 2. Готовые провода с разъемами
- 3. Предохранители (2 шт.) на 0.5 А
- 4. Отвертка
- 5. Набор ключей
- 6. Нож
- 7. Плоскогубцы
Инструкция
Перед началом всех работ снимите плюсовую клемму аккумулятора.

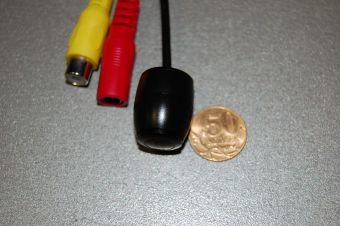

Рассмотрите внимательно камеру: независимо от модели, у камеры должны быть провода (разъемы) питания и видеовыхода. Чаще всего рекомендуют подводить питание к камере от фонаря заднего хода, в результате чего камера будет работать только при движении задним ходом. Камера заднего вида рассчитана на кратковременное использование, и несоблюдение этого условия может резко сократить срок ее службы.
Подсоедините красный провод камеры к плюсовому контакту фонаря заднего хода. Если на данном проводе камеры нет предохранителя, установите его. Предохранитель должен быть номиналом 0.5 А и располагаться как можно ближе к точке подключения.
Черный (минусовой) провод камеры подключите к кузову авто. К примеру, под подходящий и предварительно зачищенный болт. Предохранитель для черного провода не требуется.
Большинство камер комплектуются желтым пятиметровым проводом для подключения к монитору, с типичным для аудиовидеотехники разъемом. Если длины кабеля не хватает для прокладки по салону машины, приобретите удлинитель с соединителем разъемов. Можно приобрести подходящий кабель и самостоятельно припаять необходимые разъемы.
Кабель подключите к монитору, воткнув его в видеовход. Учтите, что у каждого монитора или магнитолы может быть несколько видеовходов, один из которых – специализированный для подключения камеры заднего вида. Найти нужный видеовход можно по инструкции к монитору (магнитоле). У простейших мониторов всего 2 разъема: видеовыход (чаще всего белый) и видеовход (чаще всего желтого цвета).
Сам монитор тоже требуется обеспечить питанием. Действуйте также, как при подключении камеры: красный провод с предохранителем на плюс питания, черный на массу (под зачищенный болт).
После доскональной проверки проделанной работы разъемы обматываются изолентой. Не забудьте включить плюсовую клемму аккумулятора.
Обратите внимание
1. Сразу после покупки проверьте работоспособность камеры и монитора.
2. Неправильное подключение может привести к поломке камеры.
3. Экономия на предохранителях может стать причиной короткого замыкания во всей электрической системе автомобиля.
4. Прежде чем что-то куда-то подключить, проверьте это с помощью мультиметра (тестера). Мультиметром испортить ничего нельзя, а лампочкой (контролькой) легко.
Полезный совет
1. Для питания камеры необходимы провода, рассчитанные на выпрямленное стабилизированное напряжение 12 В и ток не более 0.7 А. Коаксиальный кабель для передачи сигнала от камеры к монитору можно взять аналогичный используемому для подключения антенны к телевизору.
2. Защитить провода питания и передачи сигнала можно с помощью шланга омывателя. Проложите провода внутри этого шланга и замотайте выходы с разъемами изолентой.
Совет полезен?
Статьи по теме:
- Как поставить камеру заднего вида на автомобиль
- Как установить камеру заднего вида в автомобиль
- Как установить китайскую камеру
Добавить комментарий к статье
Похожие советы
- Как подключить камеру заднего вида
- Как подключить аналоговую видеокамеру
- Как к магнитоле подключить монитор
- Парктроник или камера заднего вида — что лучше для системы контроля?
- Как подключить парктроник
- Как установить парковочный радар
- Как спрятать провода от видеорегистратора
- Как установить ультразвуковой датчик парковки
- Зеркало заднего вида с монитором: описание устройства
- Как устанавливать Парктроник
- Как подключить детектор движения
- Как подключить камеру к телевизору
- Как установить датчик парковки на передний и задний бампер
- Где устанавливают фоторадары
- Как подключить две камеры
- Как самостоятельно подключить парктроник
- Как подключить автомагнитолу Panasonic cq
- Как подключить видеорегистратор
- Как установить ультразвуковой датчик парковки
- Как поставить парктроник
- Как установить зеркала заднего вида
- Как оптимально разместить видеорегистратор в салоне авто
- Что такое парктроник: принцип работы
Источник: www.kakprosto.ru
Подключение камеры заднего вида к магнитоле своими руками
Приветствую всех! Настало время поговорить про подключение камеры заднего вида к магнитоле. Многие из вас согласятся, что камера является отличным способом в условиях тесного города и узкой парковки безопасности и легко припарковаться.
Не могу сказать, что у подобных устройств невероятно сложная схема подключения. Все реально сделать своими руками, и даже поставить сразу 2 камеры, подключив их к головному устройству или обеспечив возможность передачи картинки на другой экран.
Возможные варианты монтажа
Мы уже рассматривали множество девайсов и приспособлений, которые легко можно установить своими руками. Не так давно мы изучали поперечины на крышу. Ссылку оставлю здесь . А буквально на днях я рассказывал про велокрепления на заднюю дверь. Если кому интересно, вот вам ссылка на этот материал.
При выборе камеры заднего вида (КЗВ), как дополнительного девайса, машина не играет ключевого значения. Современные гаджеты позволяют выполнить установку практически на любое авто:
- Рено Дастер;
- Лада Калина и к ее ММС 2190 (штатная аудиосистема);
- Лада Гранта (в комплектации используется та же ММС 2190);
- Тойота Авенсис;
- Фольксваген Тигуан;
- Форд Фокус;
- Фольксваген Поло седан;
- Шкода Рапид;
- Шкода Октавия;
- БМВ Е39 и пр.
Первым делом вы должны определиться, в каком именно формате будете использовать камеру заднего вида. Пока не играет ключевой роли тот факт, что у вас стоит примитивное радио, либо полноценная 2 din магнитола.
По способу комплектации машины КЗВ, их можно разделить на 2 большие категории:
-
Отдельная камера. Она подключается далеко не только к штатной мультимедийной системе вашего автомобиля, либо к любому другому установленному в салоне большому или компактному монитору;
Тут уже выбирайте сами. Но я считаю, что на авто лучше использовать большие мониторы. В зеркале вы не сумеете рассмотреть картинку так же детально, как на крупном экране. Я как-то допустил такую ошибку, заказал с Алиэкспресс зеркало с КЗВ, и сильно пожалел после установки. Оказалось, что лично мне монитором пользоваться гораздо удобнее.
Хотя у каждого свои предпочтения.
Куда и к чему
Рассказывать о нюансах выбора самой КЗВ не буду. Может, посвятим этому как-то отдельную статью. Сегодня говорим сугубо об установке.
Как и в случае с рамками для номера , шторками , веерными форсунками и антистатиком , о которых я писал в соответствующих материалах, работу с камерой можно выполнить самостоятельно.
Тут следует решить, куда и как вы будете монтировать оборудование.
Если говорить о внутреннем пространстве машины, то есть о водительском месте, то здесь камеру допускается подключить:
Выбор и установка замка для прицепа легкового автомобиля
- к магнитоле;
- к зеркалу;
- к компьютеру;
- к видеорегистратору;
- к монитору видеосвязи;
- к навигатору;
- к планшету;
- к штатной автомобильной мультимедиа.
Сами видите, что вариантов существует приличное множество.
Даже если у вас есть какой-то китайский монитор, либо дорогая мультимедиа от Pioneer, их одинаково должно хватить для подключения КЗВ.
Куда серьезнее вопрос состоит в том, где будет располагаться сама камера. Для таких целей предусмотрено тоже несколько вариантов. Подключить оборудование можно:
- К рамке автомобильного номерного знака. Здесь нет ничего сложного, если сам корпус КЗВ имеет подходящую конструкцию. Сама рамка должна держаться прочно на своем месте, чтобы камера не стала легкой добычей для воров;
- К плафону, который отвечает за подсветку номера. Сейчас выпускаются переходные стекла. С их помощью можно поставить КЗВ, сохранив при этом подсветку номерного знака. Если для вашего авто производитель в некоторых комплектациях предусмотрел такое решение, вам остается просто купить подобную крышку для фонаря;
- К ручке для открытия багажника. Она часто имеет единый корпус с молдингом из пластика над госномером. За счет прямоугольного корпуса КЗВ легко крепится, используя лишь саморезы;
- К бамперу. На некоторых машинах даже не требуется демонтировать бампер, чтобы установить камеру. Здесь лучше использовать такие камеры, корпус которых имеет овальную форму. Остается только сделать в бампере подходящее отверстие, а с внутренней стороны применить герметик. Прокладка проводов внутрь салона осуществляется через вентиляционные отверстия, предусмотренные в багажном отсеке.
Вы сами понимаете, что просто механически зафиксировать камеру не так сложно. Куда проблематичнее считается вопрос электрики и подключения, обеспечивающего работоспособность камеры.
Электронный этап установки
Не каждый автолюбитель способен своими руками качественно выполнить подключение через реле или подвески проводку КЗВ к фонарю заднего хода. Если подобный опыт или навыки у вас отсутствуют, лучше доверить монтаж специалистам.
Но если вы хотите все операции выполнить самостоятельно, для начала запомните несколько простых правил:
Что такое атермальное остекление в автомобиле: как работает
- провода не должны перетираться;
- не допускайте, чтобы проводка свободно болталась;
- для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
- если можете, закрепите проводку с помощью стяжек;
- стяжки лучше использовать в области штатных жгутов с проводкой;
- фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
- по мере необходимости используйте герметик;
- некоторые провода можно приклеивать к кузову и разным поверхностям;
- прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.
С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.
Чтобы система нормально работала, вам понадобится:
- Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
- Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.
Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.
Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.
Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.
Варианты подключения
Чтобы обеспечить связь между монитором и КЗВ, можно применить беспроводной метод. Но тут придется взять дополнительный модуль. Его питание подводится к лампе от заднего хода авто, а уже через модуль поступает на КЗВ.
Второй модуль подключают непосредственно к питанию самого монитора. Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Он не подойдет и для тех случаев, когда требуется использовать провода возбуждения.
Более распространенная и классическая схема выглядит иначе:
- питание камеры подводится к осветителю заднего хода;
- напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение;
- тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи;
- провода возбуждения подключают с выходом на аудиосистеме (часто маркируется Reverse).
Вы можете сами узнать, требуется ли в вашем случае провод возбуждения, просто заглянув в техническую документацию к магнитоле.
По сути, на этом установку можно считать оконченной.
