Добрый день радио-любители.Вот задался вопросом,возможно ли подключить камеру(допустим заднего вида) к авто телевизору ? Все равно его не смотрю,качество приема ни какое,да и смотреть некогда.Телевизор вставлен вместо магнитолы,выдвижной,разьемов никаких нет.
https://m.e1.ru/f/go/162/106447/106447/
mail_administrator
14:47, 05.08.2015
Нужно радиокамеру на принимаемый телевизором диапозон и никаких проблем
https://m.e1.ru/f/go/162/106447/106449/
14:49, 05.08.2015
От пользователя mail_administrator
Нужно радиокамеру на принимаемый телевизором диапозон и никаких проблем
https://m.e1.ru/f/go/162/106447/106450/
15:27, 05.08.2015
сейчас сходил к авто,модель-super tft monitor/tv.Есть кстати кнопка tv/av,но никаких разьемов нет,даже антенны нет.Куда подключить то?
https://m.e1.ru/f/go/162/106447/106451/
15:31, 05.08.2015
От пользователя Gavroshaa
Вы его слушайте больше, он вам дальше про ртутные антенны начнёт рассказывать.
Смотрите точную модель магнитолы, находите в интернете мануалописание. Смотрите там какие вообще у вашей магнитолы есть возможности. Особенно интересуйтесь какие входы есть.
Обзор камеры заднего вида в домашних условиях
От пользователя mail_administrator
Нужно радиокамеру на принимаемый телевизором диапозон и никаких проблем
Сам-то понял что ляпнул?
https://m.e1.ru/f/go/162/106447/106452/
15:32, 05.08.2015
От пользователя Gavroshaa
модель-super tft monitor/t
это не модель
https://m.e1.ru/f/go/162/106447/106453/
16:00, 05.08.2015
От пользователя Угон Харлеев
это не модель
https://m.e1.ru/f/go/162/106447/106454/
19:07, 05.08.2015
От пользователя Gavroshaa
никаких разьемов нет,даже антенны нет
1. Возможно, есть провода.
2. Может быть, коротко обрезаные.
https://m.e1.ru/f/go/162/106447/106455/
09:17, 06.08.2015
От пользователя L’еаu
1. Возможно, есть провода.
Уходит шлейф пленочный от телека в нишу,попробую вытащить все.
https://m.e1.ru/f/go/162/106447/106460/
Чума cher2
12:28, 06.08.2015
Щас он оборвет шлейф от матрицы к майн-плате и проблема решится сама собой.
https://m.e1.ru/f/go/162/106447/106461/
14:17, 06.08.2015
[Сообщение удалено пользователем 03.09.2015 18:02]
https://m.e1.ru/f/go/162/106447/106462/
15:32, 06.08.2015
От пользователя ALes1
Судя по названию «монитор-тв» что- то должно быть.
Ещё надпись AV: PAL/NTSC намекает что видеовход должен где-то быть.
https://m.e1.ru/f/go/162/106447/106463/
22:06, 06.08.2015
[Сообщение удалено пользователем 06.08.2015 22:18]
https://m.e1.ru/f/go/162/106447/106471/
23:55, 06.08.2015
От пользователя Чумаcher2
Щас он оборвет шлейф от матрицы к майн-плате и проблема решится сама собой.
https://m.e1.ru/f/go/162/106447/106474/
20:36, 07.08.2015
офф
-Что за музыку купил?
-Крутяк, пасаны: Дублекасеттестериватаперекордер!
——————
Возможно в недрах торпедо висят тюльпаны. Загляните со стороны бардачка или в округе. И ещё — ищите кнопку (для включения).
https://m.e1.ru/f/go/162/106447/106481/
21:41, 07.08.2015
[Сообщение удалено пользователем 03.09.2015 18:01]
https://m.e1.ru/f/go/162/106447/106484/
14:12, 09.08.2015
https://m.e1.ru/f/go/162/106447/106496/
16:56, 09.08.2015
От пользователя Gavroshaa
видны колокольчики
как подключить камеру заднего хода к телевизору
Вот на одном из них и будет вам счастье в виде AV IN.
https://m.e1.ru/f/go/162/106447/106497/
09:55, 10.08.2015
От пользователя (CheS)
Вот на одном из них и будет вам счастье в виде AV IN
спасибо.На работе принесут минивидеоплеер ,подключается к обычному телевизору.Хочу попробовать.(как я отстал 😀 )
https://m.e1.ru/f/go/162/106447/106509/
15:46, 10.08.2015
Да, лет на сорок
https://m.e1.ru/f/go/162/106447/106511/
20:14, 10.08.2015
От пользователя Gavroshaa
Хочу попробовать.(как я отстал )
На желтых в первую очередь смотрите.
https://m.e1.ru/f/go/162/106447/106516/
07:39, 11.08.2015
От пользователя Gavroshaa
а это тоже от телевизора оказалось
в разъемы с номерами 1-4 должно быть подключено 4 антенны
https://m.e1.ru/f/go/162/106447/106520/
01:40, 12.08.2015
От пользователя alexhote
в разъемы с номерами 1-4 должно быть подключено 4 антенны
что за антенны?контакты на корпус приаяны
https://m.e1.ru/f/go/162/106447/106536/
04:19, 12.08.2015
https://m.e1.ru/f/go/162/106447/106537/
21:09, 15.08.2015
питание на камеру не забуть подключить-главное порярность не попутать иначе выкинеш
https://m.e1.ru/f/go/162/106447/106619/
Поделиться
Радиолюбитель
Авторизуйтесь, чтобы принять участие в дискуссии.
Мы в соцсетях
Источник: m.e1.ru
Подключение камеры заднего вида через ТВ-тюнер
Наконец-то настало время завершить начатое. Ещё весной установил рамку с камерой заднего вида incar VDC-047 (заказывал на алике вот ссылка:
a.Aliexpress.com/_DDqsF7p).
Хоть там и написано что нет доставки в Россию, она есть просто оправляют DPD
Есть готовые варианты установки, но я был бы не я, если бы не попытался сделать по своему (работать то оно работало, но не так как должно), поэтому расскажу про итоговый вариант.
Начнём по порядку:
1) провод от камеры протягивал через штатную гофру в заднее правое крыло по ходу движения автомобиля с помощью жёсткого (не сильно) провода, изоленты и силиконовой смазки.
Полный размер

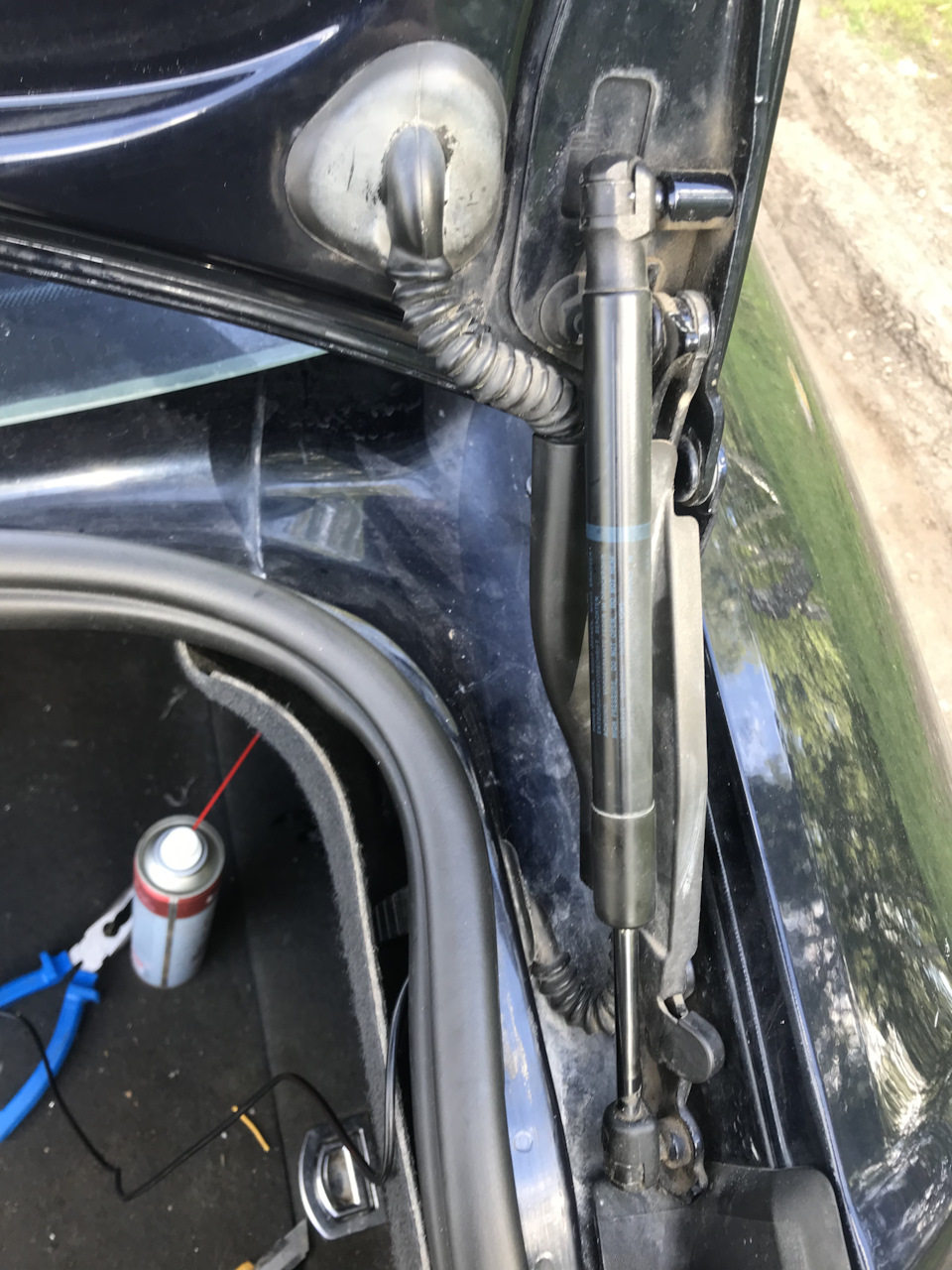

снимаем гофру и вытаскиваем провод
Полный размер
подматываем изолентой провод
Полный размер
смазываем провод и гофру изнутри силиконом
Полный размер

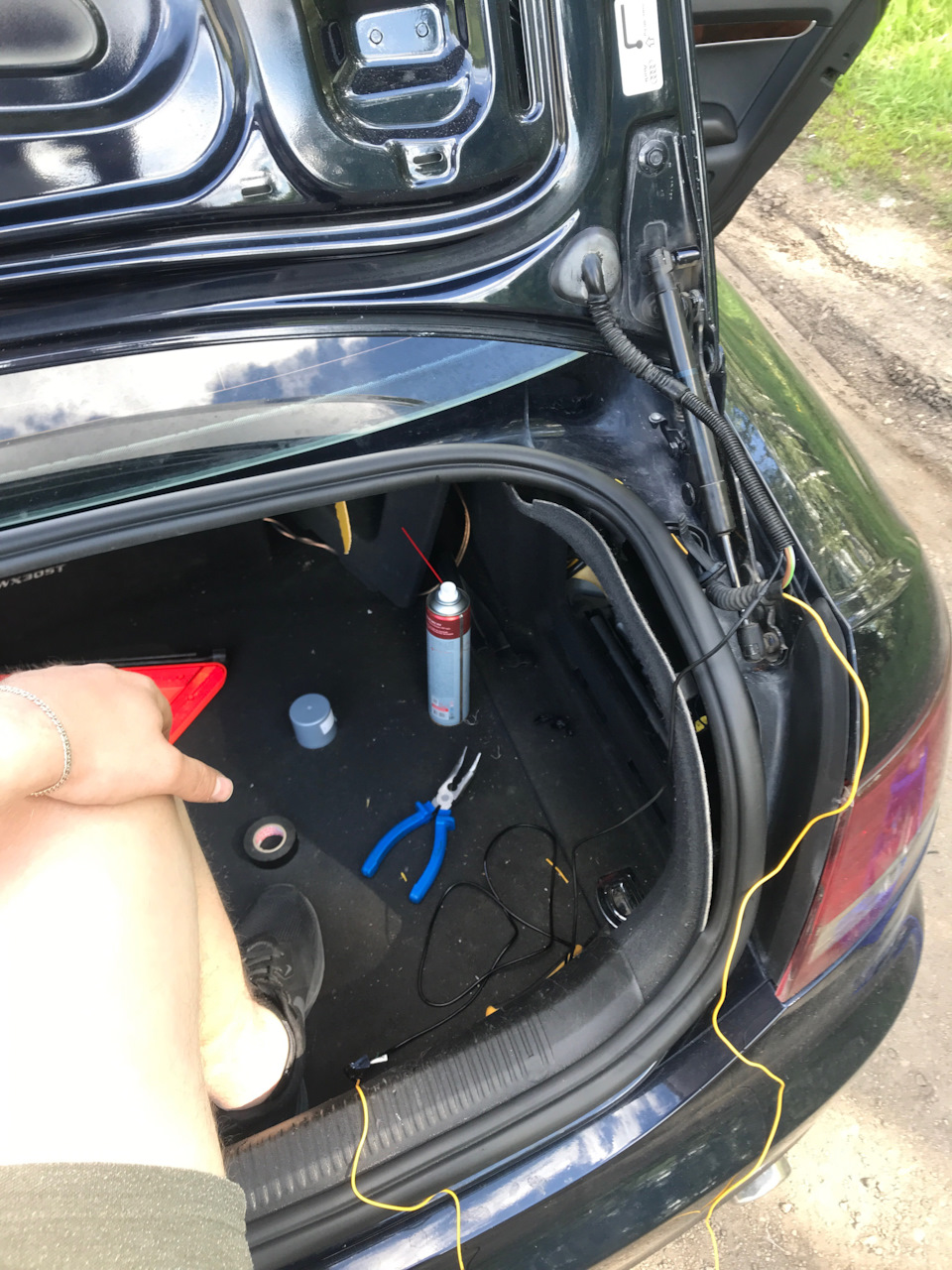

протаскиваем
Полный размер
2)с камерой уже идёт штатный блок управления (питания).
Но для того чтобы убрать возможные помехи по питанию(сигнал на лампу заднего хода идёт импульсами из-за контроля исправности ламп) использовал 4-х контактное реле, диод на 1 А через которое подавал сигнал с лампы заднего хода и конденсатор на 25V 2200mF, чтобы организовать так называемое «чистое питание» (вычитал здесь: www.drive2.ru/b/1262152/)
Распайка выглядит вот так:
Скрин из статьи выше, из неё брал только правильность распайки конденсатора и диода, а также их номиналы
Полный размер
Подготовка 4-x контактного реле
Питание можно взять с прикуривателя (он как раз с право в багажнике)
Место для врезки 5-и контактного реле
Зачищаем провод, максимально аккуратно добираемся до центральной «жилы», разрезаем, зачищаем и подключаем согласно схеме (после этого в блоке тв-тюнера будет висеть ошибка, на работоспособность не влияет, но не приятно, я хотел обойти это, не получилось, иначе изображение рябило)
Собственно сама схема( перерисовал и дополнил, оригинальную схему можно посмотреть здесь: www.drive2.ru/l/7106877/)
Схема подключения камеры заднего вида incar VDC-047
После подключения естественно нужно перекодировать 76 блок (практроник) «с оптическим изображением на дисплее» (подсказки в Васе есть)
Полный размер

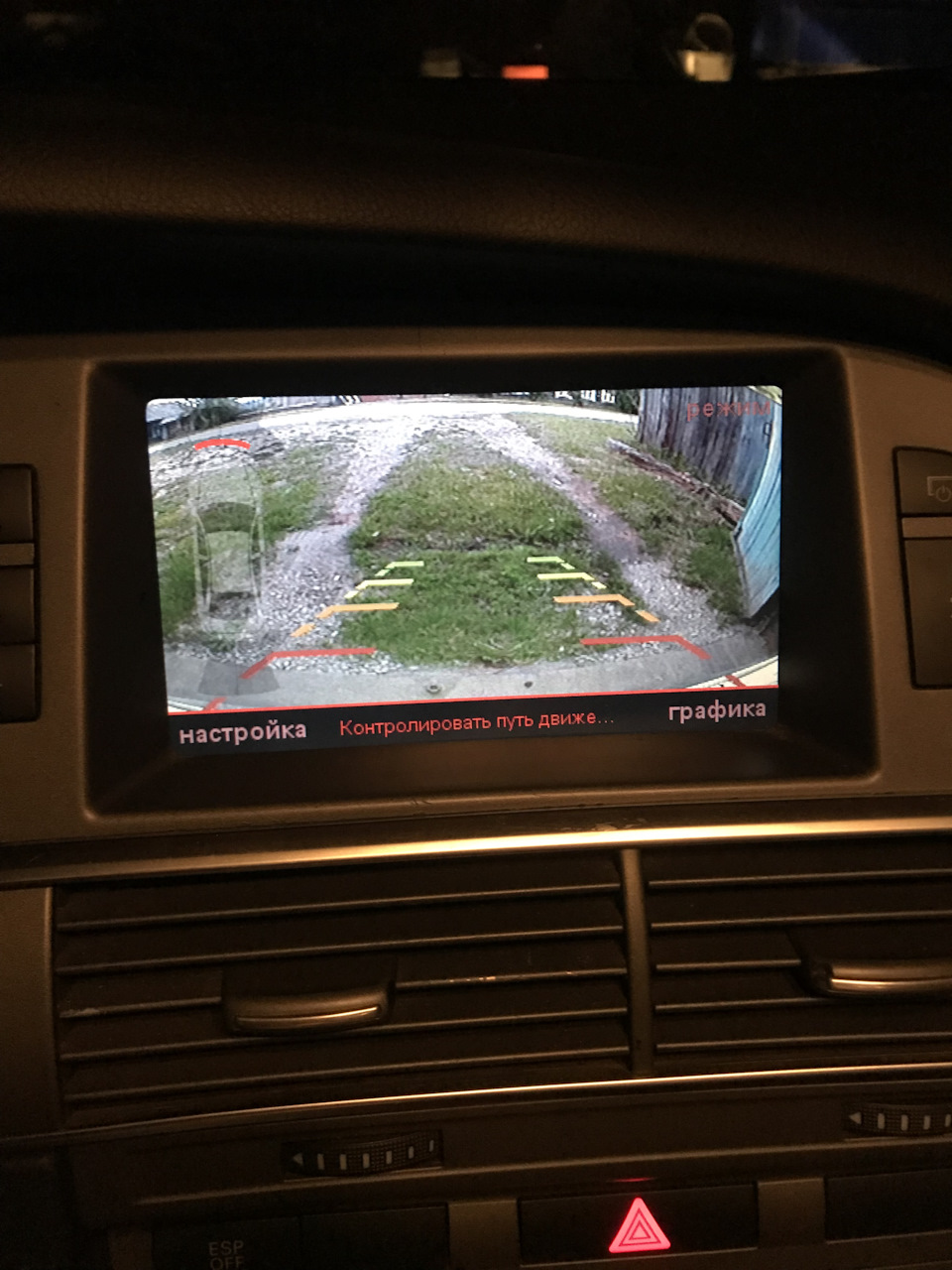

По самой камере могу сказать, что функции свои выполняет, угол обзора достаточен (для меня), она не особо прям нужна была, но приятно, что она есть.
Источник: www.drive2.ru
Как подключить камеру заднего вида к телевизору дома
Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства парковки.
В жгуте проводов камеры заднего вида обычно присутствует только три провода. Черный и красный провод служат для передачи питания, а по желтому поступает изображение. Провода питания подключаются к проводке фонаря задней скорости. Таким образом, камера будет подключаться в работу только при включении соответствующей передачи.
Проводя подключение камеры необходимо проявлять особую внимательность. В случае ошибки из строя может выйти как сама камера, так и магнитола. Защита от ошибочного подключения присутствует, но далеко не на всех моделях. В целях предотвращения повреждений камеры ее положительный провод рекомендуется оснастить предохранителем, номинал которого не превышает 0,5 А.
Схема подключения камеры заднего вида
Один конец желтого провода подключается к камере, а другой конец — к специальному выходу на магнитоле. Разыскать нужный выход поможет справочная документация и маркировки на самом устройстве. Если специальный выход для камеры не предусмотрен, то подключить провод можно к разъему VIDEO IN.
Skoda Fabia 1.2 HTP › Бортжурнал › Как правильно подключить камеру заднего вида? (часть 2)
Виталий Владимирович, 38 лет
Ранее я спрашивал у людей которые дружат с автоэлектрикой — как подключить камеру заднего вида. Теперь хотелось бы получить дельные советы по конкретной модели камеры, кторую заказал и уже получил CYCLON RC-SP CCD. Взял именно эту камеру, т.к. надеялся, что удастся легко совместить с ранее установленным мультимедийным головным устройством этой же фирмы Volkswagen UNIVERSAL CAN 7 Cyclon. Но получив камеру и осмотрев её, понял, что без помощи не обойтись.
Общий вид камеры с проводами подключения
Комплект поставки КЗВ
Вариант 1 к + фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон) Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению). Но дело в том, что на схеме, которая наклеена на моей магнитоле такой провод обозначен (REVERSE (GREEN AND WHITE)), а на самом деле его нет, т.к. магнитола штатная и подключается через штатный разъем, имеются только незадействованные провода PARKING (буро-красный) и черный GND.
Схема к ШГУ
Провод PARKING и тюльпан видеовхода ШГУ
Еще на кабеле камеры заднего вида имеются два тоненьких ответвляющихся зелененьких проводка, но они скорее всего для возможности переключения видеостандартов PAL/NTSC, производитель на сайте писал что переключение происходит с помощью размыкания/замыкания белого провода (видимо белые закончились на заводе а зеленых валом). Только не указали какому из соединений этих проводов (замкнуты/разомкнуты) соответствует PAL, а какому NTSC.
Зеленые проводки (скорее всего для переключения видеостандарта)
Еще не понятно — зачем на проводе питания КЗВ находится штеккер (гнездо) 5,5мм, никакие переходники и провода к нему не шли, поэтому видимо прийдется отрезать его для подключения этого провода к питанию фонаря заднего хода.
И последний вопрос — для самых терпеливых, которые дочитали до конца. Можно ли проверить камеру в домашних условиях, подключив к видеовходу телевизора и подав питание +12В от бытовых источников питания? И опять же — подавать ли + 12В на красный провод, ответвляющийся от тюльпана видевыхода камеры?
Заранее благодарен за внимание, даже если не ответите на вопросы 🙂
Как подключить камеру заднего вида .
Подключить камеру заднего вида к телевизору. монитору или к магнитоле.
Подключить камеру заднего вида к телевизору. монитору. или к магнитоле.
Модели камер заднего обзора бывают разные их можно установить где угодно но подключаются примерно одинаково.
Схема такова допустим вы хотите подключить к магнитоле. берёте камеру ,+ плюсовой провод от акумулятора ,либо от магнитолы в зависимости как вы хотите сделать данную систему на пример видеонаблюдение в машине тогда запитывать либо на постоянку или при включении зажигания.
Провод и разъём Жёлтый видео к центральному контакту, Чёрный — к массе разъёма и акумулятора (допустем либо массе авто) Красный + а его напрямую и к камере анологичным способом подключаются и другие модели камер.
Далее чтобы у вас автоматически включался монитор (если данная модель есть данная функция) тянете проводок от лампы заднего хода (либо находите его в касе авто) и подключаете специальному проводу на магнитоле если что-то не понятно пишите на нашем форуме видеонаблюдения.
Схемы подключения камеры заднего вида: Схема подключения камеры заднего вида к монитору 4.5 на автомобиле: При включении задней передачи монитор включится автоматически. Если подключить к дополнительному входу AVI видеорегистратор, DVD, фронтальную камеру и тд. Монитор будет отображать видео с входа AVI 1, но переключится на AVI 2 камеру заднего вида при включении задней передачи. Тоесть при включении лампы заднего хода. Схема подключения камеры заднего вида к головному устройству (ГУ) на автомобиле: На головном устройстве находим штекер CAMERA или Rear Camera и подключаем желтый колокольчик. Красный подключаем к проводу Reverse. Дальше по схеме.
Схема подключения камеры заднего вида к домашнему телевизору для проверки: Здесь все просто, главное чтобы хватило мощности для включения камеры. Попробовал зарядное устройство, не потянуло. Использовал дедовский метод. Сложил восемь больших батареек (благо были) последовательно и все заработало. Примечание. Не все телевизоры отображают цветную картинку. Зависит от системы. Мониторы и ГУ мультисистемные. Камеры в нашем магазине проходят предпродажную проверку!Подключение камеры заднего вида
18 Сентября Что нужно для подключения Для того чтобы осуществить подключение камеры заднего вида необходимо устройство, на котором будет отображаться картинка с нее. Это может быть телевизор, отдельный монитор, монитор магнитолы или ГУ или другое устройство, поддерживающее такую возможность.
Распиновка проводов и разъемов Камера заднего вида имеет три провода. «Плюсовой» имеет красную оплетку, «минусовой» провод питания — черный цвет. Третий провод имеет желтый цвет. Но нему осуществляется передача видеосигнала с камеры на монитор. 1. При установке камеры красный и черный провода подключаются к фонарю заднего хода (красный — к сигнальному проводу, черный – к «земле»).
При подключении камеры к фонарю заднего хода она будет работать исключительно при включении задней скорости (что нам, собственно, и нужно). Необходимость подключения таким способом обусловлена еще и тем, что многие модели камер рассчитаны на кратковременное использование. Если они будут включены постоянно, это приведет к выходу из строя.
Схема подключения камеры заднего вида
Распиновка проводов камеры заднего вида авто
Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).
Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.
Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.
