Меломаны постоянно заводят споры о том, какую акустическую систему выбрать для комфортного прослушивания музыки в домашних условиях. И это неспроста: весь контингент разделился на два лагеря. Первые считают, что стоит выложить кругленькую сумму за покупку крутой Hi-Fi (или того лучше Hi-End) системы, чтобы быть счастливым и забыть о головных болях насчет этой темы на всю оставшуюся жизнь. Но есть и те, кто не готов отдать накопления всей своей жизни за дорогую акустику (вместо положенного автомобиля или квартиры), поэтому и считают лучшим вариантом приобретение более простой аппаратуры либо же доработку старой доброй классики до хорошего звучания.
В данной статье речь пойдет об одной из популярнейших аудиосистем еще производства времен СССР, которая не смогла оставить равнодушным ни одного своего обладателя. Колонки S90, технические характеристики которых способны будоражить сознание и по сей день, стали одним из самых высоких достижений советской фирмы «Радиотехника».
Модели колонок
Самое первое, что стоит упомянуть, это настоящее и полное наименование модели колонок – 35АС-012. Немаловажным фактором является и то, что данная акустика выпускалась в нескольких вариациях. Самые популярные из них – S90 и S90B. Также существовали модели S90i, S90D и S90f, но они не получили большого распространения и в настоящее время почти не встречаются.
Radiotehnika S-90 подключаем на прямую к смартфону Samsung Galaxy, Honor
Модель с постфиксом «B» отличалась от обычных «девяностых» более широким диапазоном воспроизводимых частот. Также значимым отличием было введение индикатора электрической перегрузки динамиков. Рекомендуемое значение мощности высококачественного усилителя для данных колонок находится в диапазоне от 20 до 90 Ватт. Стоит также отметить, что «Радиотехника» S90, S90B (и другие модификации) были первыми моделями акустических систем, которые удовлетворяли международным требованиям к аппаратуре категории Hi-Fi.
Конструкция
Корпус, в который заключены колонки S90, является, по сути, неразборным прямоугольным ящиком, изготовленным из древесно-стружечных плит. Облицовкой служит фанерованный шпон из ценных пород дерева. Стенки колонок в толщину достигают 16 мм, лицевая панель выполнена из фанеры толщиной 22 мм. Внутренние стыки стенок корпуса соединены специальными элементами, которые увеличивают жесткость и прочность конструкции, но не препятствуют качественному звучанию.

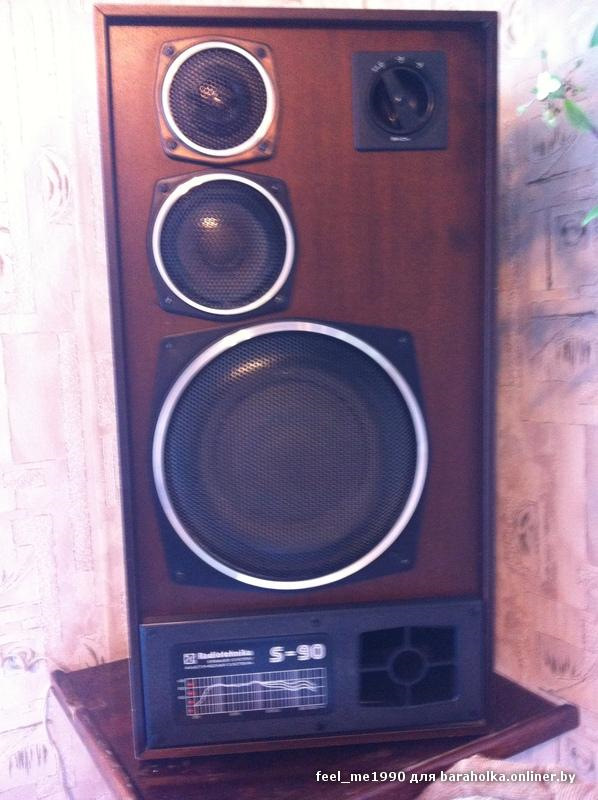

Если взглянуть на устройство спереди, то динамики располагаются в следующем порядке (сверху вниз): ВЧ-динамик, СЧ-динамик и НЧ-динамик. Также на передней панели колонки S90 можно увидеть график АЧХ (амплитудно-частотной характеристики) и отверстие фазоинвертора. Тогда как АЧХ располагается сверху либо снизу (в зависимости от модели акустики), фазоинвертор всегда находится в нижней части. Сделано это из соображений правильной конструкции для лучшего звучания и придания колонкам хороших басов.
Колонки S90: характеристики
Если брать в пример обычные S90, то в них установлены динамические головки прямого излучения. Точнее, высокочастотная головка 10ГД-35, среднечастотная головка 15ГД-11А и низкочастотная головка 30ГД-2 (в более поздних моделях – 75ГДН-1-4).
Акустическая система оснащена двумя ступенчатыми регуляторами уровня воспроизведения для регулировки СЧ и ВЧ в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц. Каждый регулятор перемещается в трех фиксированных положениях. В положении «0» для сигнала с разделительного фильтра нет никакого препятствия, и он подается непосредственно на соответствующую головку. При использовании положений «-3 дБ» и «-6 дБ» сигнал ослабляется в 1.4 и 2 раза соответственно по отношению к положению «0». С помощью переключения выбранного регулятора можно произвести изменения в тембральной окраске звучания.

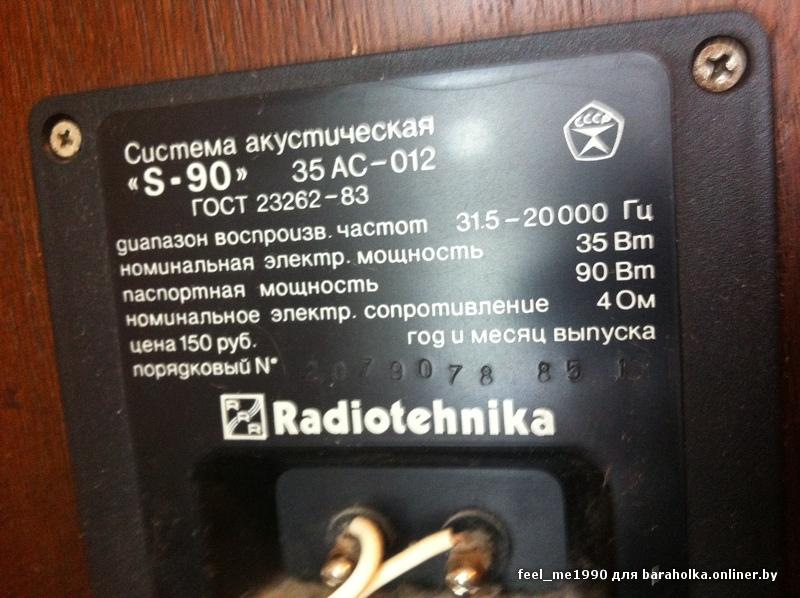

Паспортная мощность колонок S90 – 90 Ватт, тогда как номинальная – 35 Ватт. Показатель номинального электрического сопротивления в данной акустической системе находится на отметке в 4 Ома, а диапазон частот, доступных для воспроизведения, колеблется в промежутке от 31,5 Гц до 20 кГц. Номинальное звуковое давление же у S90 – 1.2 Па. Хочется отметить достаточно внушительные размеры одной колонки – 71,0 х 36,0 х 28,5 см, а суммарная масса всей системы достигает 30 кг.
Схема АС и подключение к источнику звука
Для того чтобы понять, стоит ли заниматься доработкой любой акустической системы, нужно изучить все данные и аспекты аппаратуры. Ниже приведена электрическая схема колонок S90. Разобраться в ней сможет каждый даже начинающий радиолюбитель, нужно лишь иметь хотя бы базовые знания.
Еще одним немаловажным моментом является правильное подключение акустической системы. Ведь если что-то пойдет не так, еще при подключении можно, того не желая, вывести аппаратуру из строя. Чтобы понять, как подключить колонки S90, не нужно быть профессионалом.
Главное, иметь источник звука с усилителем не менее 20 Ватт (при этом, скорее всего, звук будет недостаточно громким для больших помещений), но и не более 90 Ватт. В случае превышения допустимого значения мощности усилителя пользователь рискует остаться без акустики ввиду ее поломки. Для подключения же потребуются обычные провода для акустики, которые необходимо соединить с клеммами на каждой колонке и на усилителе. Главным условием подключения является соблюдение полярности.
Доработка 35АС-012
Как становится ясно из описания выше, сама по себе акустическая система имеет неплохие технические характеристики и способна на «раскачку» даже небольших общественных помещений. Но для домашнего использования самый изысканный меломан предпочтет доработать колонки S90 своими руками. А все потому, что собранные более двадцати (а то и тридцати) лет назад акустические системы фирмы «Радиотехника» уже в те годы не обладали высоким качеством сборки и используемых материалов.
Разбор
В том случае, если акустика была приобретена в б/у состоянии и на данный момент неплохо потрепана жизнью, стоит придать значение внешнему виду. Для этого нужно разобрать колонки S90, предварительно положив их на «спину».
При снятии динамиков нужно учесть, что ВЧ- и СЧ-головки крепятся к корпусу с помощью тех же винтов, что и декоративные сетки, и накладки. НЧ-динамик же крепится отдельно, и нужно быть максимально осторожным, чтобы не повредить его при откручивании.
Далее следует вытащить фазоинвертор, предварительно сняв с него крышку. Так как деталь пластиковая, стоит приложить максимальную аккуратность, чтобы нечаянно не обломить крепления.
Регуляторы ВЧ/СЧ демонтируются намного проще, чем кажется. Всё, что потребуется сделать, — это аккуратно снять декоративные заглушки, которые находятся в центре каждого регулятора. После этого с помощью отвертки необходимо выкрутить винт, открывшийся взору, и снять саму ручку регулятора. Пластиковую облицовку необходимо бережно приподнять с двух сторон с помощью плоских предметов и достать, а оставшиеся под ней четыре винта открутить. После этого аттенюатор можно подтолкнуть внутрь колонки S90, не забыв отпаять его от фильтра.
Мешочки ваты, находящиеся внутри корпуса, нужно достать. Опять же, если прошлый владелец колонок не забыл их вернуть на место в случае разбора.
Следует предварительно отпаять панель с фильтрами от выхода с задней стороны АС, после же ее нужно демонтировать, открутив винты. Теперь можно снять панель с прикрепленными к ней клеммами.
Внешний вид и корпус
Если решетки и декоративные накладки динамиков «устали», то стоит их выпрямить и покрасить, предварительно зашкурив и обезжирив. Это придаст свежесть виду колонок. Корпус колонки S90 со временем расшатывается, и его можно усилить по желанию. Это приведет к лучшему звучанию НЧ-динамика.
Сделать это можно различными способами, в том числе установкой распорок и дополнительных уголков внутри. Также необходимо обратить внимание на герметизацию всех стыков и швов с помощью обычного сантехнического герметика. Ко всему прочему можно проклеить поролоном внутренние стенки корпуса (кроме передней), что позволит повысить объем последнего.
Клеммы и фильтр
Знающие радиолюбители советуют заменить стандартные клеммы подключения акустики на клеммы универсального типа с позолоченными разъемами. Установочное место необходимо смазать герметиком и поставить панель с клеммами на место.
Немалое внимание стоит уделить и звуковому фильтру. Если он был прикреплен к корпусу металлическими шурупами, то настройка фильтра будет сбиваться. Известны случаи, когда фильтр был собран на металлической пластине. Исправить это следует перенесением всех узлов на панель из фанеры.
Схема самого фильтра могла быть изменена на заводе-изготовителе в связи с различными параметрами динамиков, поэтому стоит убедиться, что все собрано по ГОСТу. Если же в фильтре присутствуют перемычки, то их необходимо выпаять и заменить, к примеру, кабелем из бескислородной меди с сечением площадью 4 мм 2 . Стоит убрать из схемы аттенюатор, так как он попросту искажает звук, и заменить провода, использующиеся для подключения динамиков к фильтру.
Для НЧ-динамиков подойдет провод сечением площадью 4 мм 2 , для СЧ-динамиков – площадью 2,5 мм 2 , для ВЧ-динамиков – площадью 2 мм 2 . После таких нехитрых действий фильтр нужно вернуть на место и закрыть поролоном.
Динамики и прочая «мелочь»
Для динамиков следует вырезать новые уплотнители. Сделать это можно с помощью дешевых или просто изживших свое ковриков для компьютерной мыши. Это самый простой вариант. После этого стоит вернуть их на свои посадочные места и поставить декоративные накладки и сетки.
Перед установкой на место регуляторов, придется выпаять из них все сопротивления. При установке их на место обязательно нужно применять герметик, как и при установке фазоинвертора.
Путем таких нехитрых манипуляций колонки S90 приобретают новую жизнь. Качество звука становится на порядок выше, несмотря на небольшие затраты. В итоге можно сказать, что если нет денег на дорогую акустику формата 2.0, можно воспользоваться подобным вариантом и стать счастливым обладателем проверенной временем АС «Радиотехника» S90. Если случилось так, что в наличии имеется только половина АС, не стоит расстраиваться. Ведь примечательно, что колонка S90, фото которой можно найти практически на любом сайте любителей акустики времен СССР, может работать одна и давать при этом неплохой результат.
Источник: fb.ru
RadioTehnika S90
Всем доброго вечера! Немного речь пойдет не о самом авто. А более домашней обстановке)
И так… Всё еще началось с прошлой недели! Какой черт меня дернул залезть на сайт барахолок и поискать себе нормальную акустическую систему! У меня дома стояла почти 3 года мафон 1994 года Panasonic RX-CT 980
Покупал я его с рук! Но покупал у единственного хозяина. Т.е. с 1994-2013 годы — один владелец! Есть доки, всё как положено! Прослужил он мне верой и правдой.

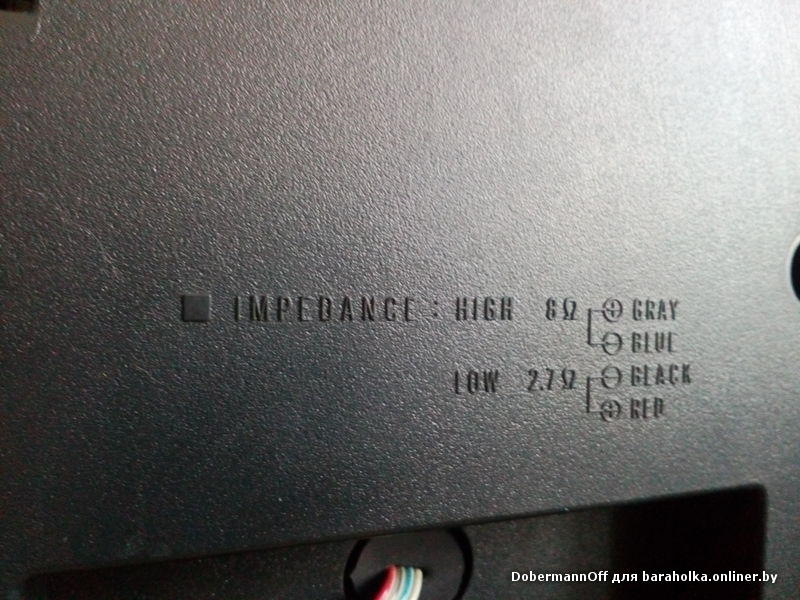

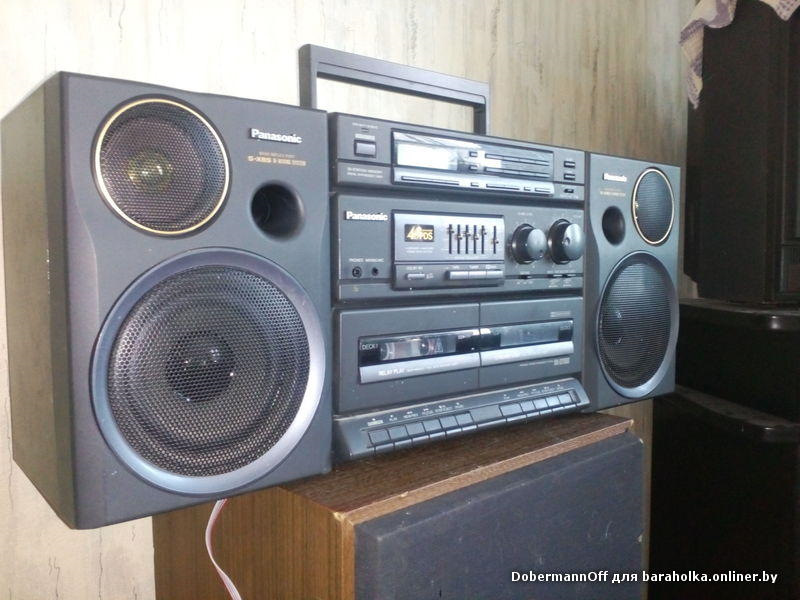

На природу со мной ездил, выручал меня в трудные минуты, когда в сонате не работала магнитола)))) И в деревне он показал ВЫСШИЙ КЛАСС звучания! Прощаться с ним я не хотел ни как! Т.к. У дядьки моего есть Panasonic RX-CT 990 Но без CD. И отдавать и продавать он мне не хочет никак.
Т.к. Мафон с 1995 года в одних руках и в ОЧЕНЬ крутом состоянии… Вот по этому зная модель мафонов приобрел себе но только 980)))
Я был доволен, да и сейчас доволен…
Выставив свой мафон на продажу/торги он у меня ушел за 4 дня) И что бы не сидеть у разбитого КАРЫТА)) Я решился найти себе достойный вариант акустической системы. Я смотрел всё по доступной мне цене. Даже новьё смотрел. Но новенькое, не впечатляло. Засматривался на более взрослую ( по годам) стерео систему.
Зная как валит у меня в багажнике S-90F я все же был в поисках этой стерео системы… Но найдя что то достойное — цены были просто ВЕНЕРА ЁПТА! Ну такие за облочные, порой задавал себе вопрос. А надо оно мне такое дорогое? Цены были от 85-260$ + к нему купить усилок примерно в 30-50$ + провода 10$ и того можно без калькулятора сложить. И тут мне на глаза попадается не дорогая система S90 1985 года.

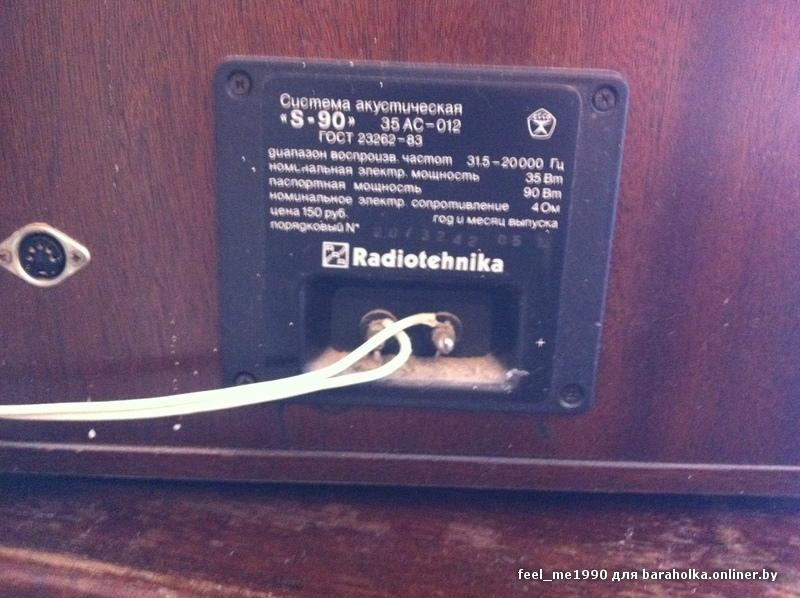

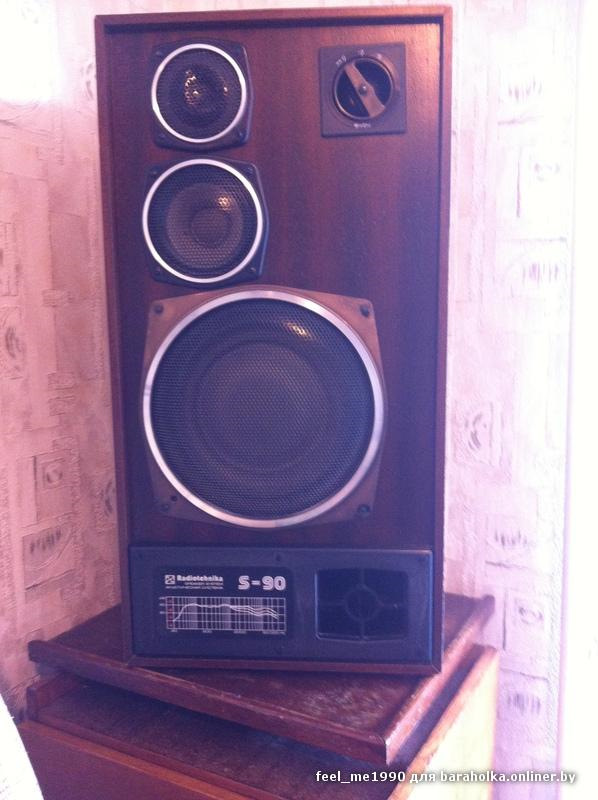

Запчасти на фото: ME1990
Я созвонился с ПРОДАВЦОМ и всё спросил про систему. Хотел он за неё сразу 85$ и ни цента ниже. Никак. Спросил про торг! Торг будет?
Продавец ответил… — 75$ и ниже всё. Никак…
Я вообщем ответил что за такие бабосики вы не продадите, и когда цена будет 60$. Звоните/Свистите я приеду заберу… И тут же продавец сказал. ОКЕЙ. Хотя бы за 60$ заберите… Я согласился что приеду на выходных и заберу. Прошли выходные, по скольку я был немного занят и продавец делал дипломную работу. Мы созвонились и решили сделку перенести на понедельник…

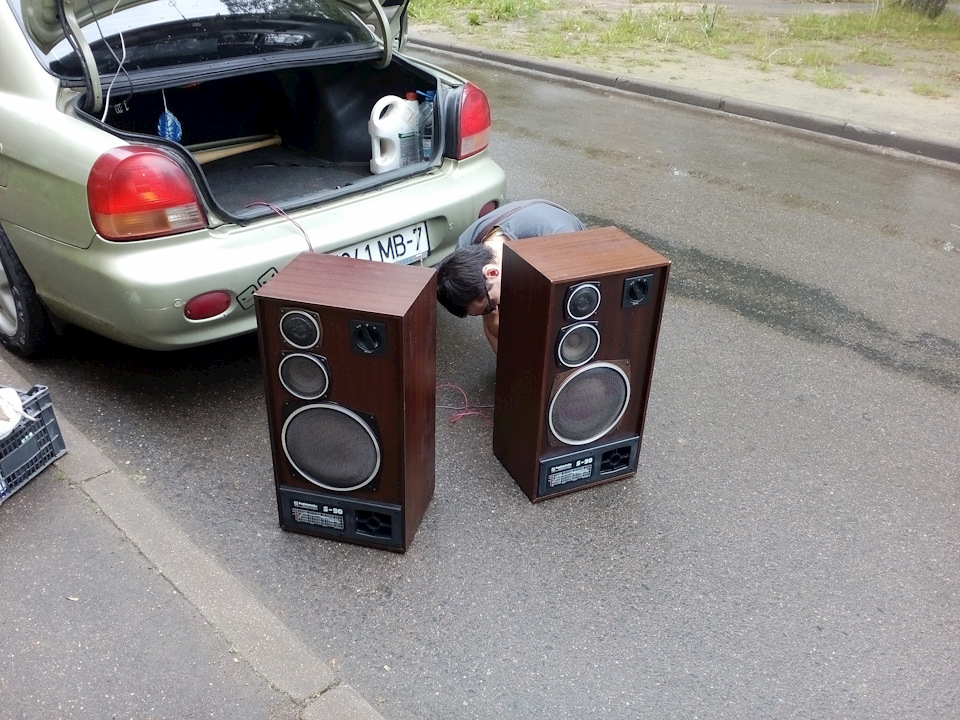

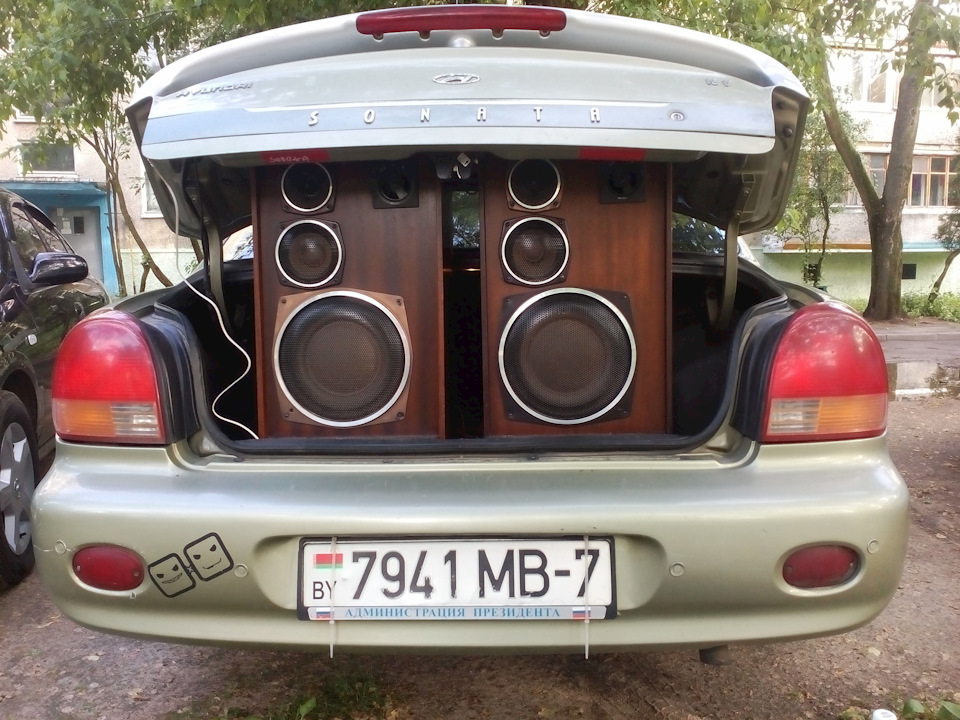

И вот (вчера) тот самый долгожданный понедельник. Я выкидываю с багажника свою S-90F и ставлю её дома.
Полный размер
Беру друга и мы едим за покупками… Друг — Штурман от бога! Вот как раз Никитос про тебя… Самый длинный путь начинается со слов. «Я знаю путь короче.»
Нет что бы повернуть куда нам надо. Мы по дворам петляли/кружили… В итоге нашли дом/подъезд/этаж.
Заходим. Смотрим. Вроде всё за**Ца. Спрашиваем у продавца. Есть на чём расрутить?
Нет, но вот есть ТО и ЭТО. Но проводов нет… Я предложил крутануть в машине. Я что продавец мне сказал. Хорошо. По его взгляду было удивление. Мол как в машине можно крутануть две.
ДВЕ… ДВЕ S90? Можно. Реально можно… Вообщем мы взяли по колонке. + ТО и ЭТО…

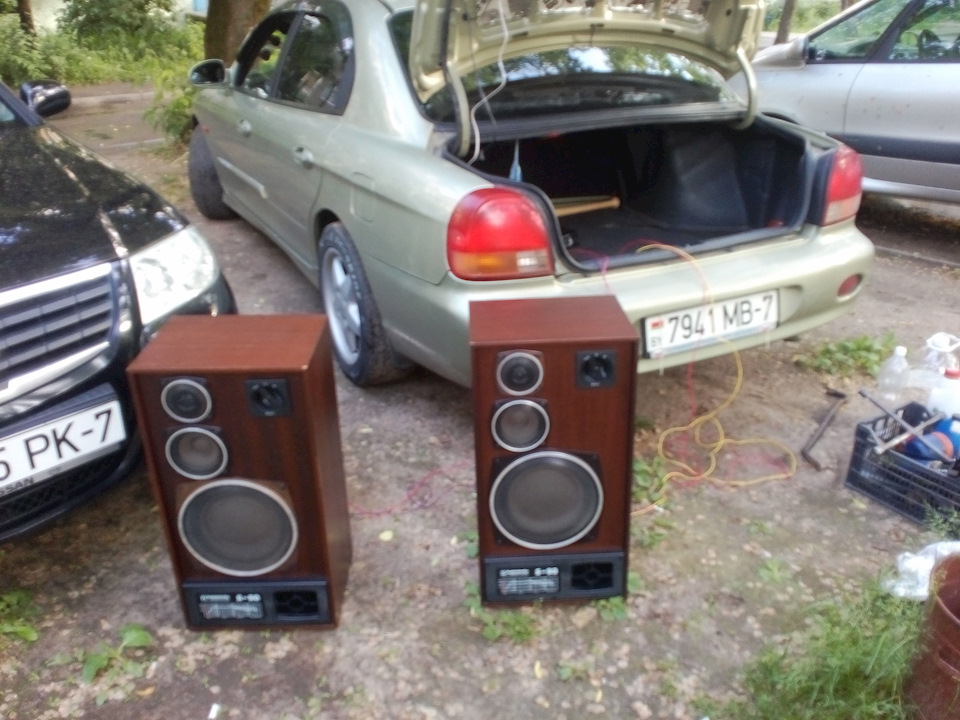

Спустились вниз. И тот самый трогательный момент. Конектим…ВКЛ музло…
И понеслась пылище от динамиков. Крутанули не слабо. Поглазели соседи. КОСО при чем!
Полный размер
Ударили по рукам. Меня устроила цена и качество… Но вот тот момент когда раскрутили колонки, у продавца было такое выражения лица, и то чувство, что не стоит продавать…
Приехав домой я всё же не выдержал и подключил вторую колонку.
Полный размер
Полный размер

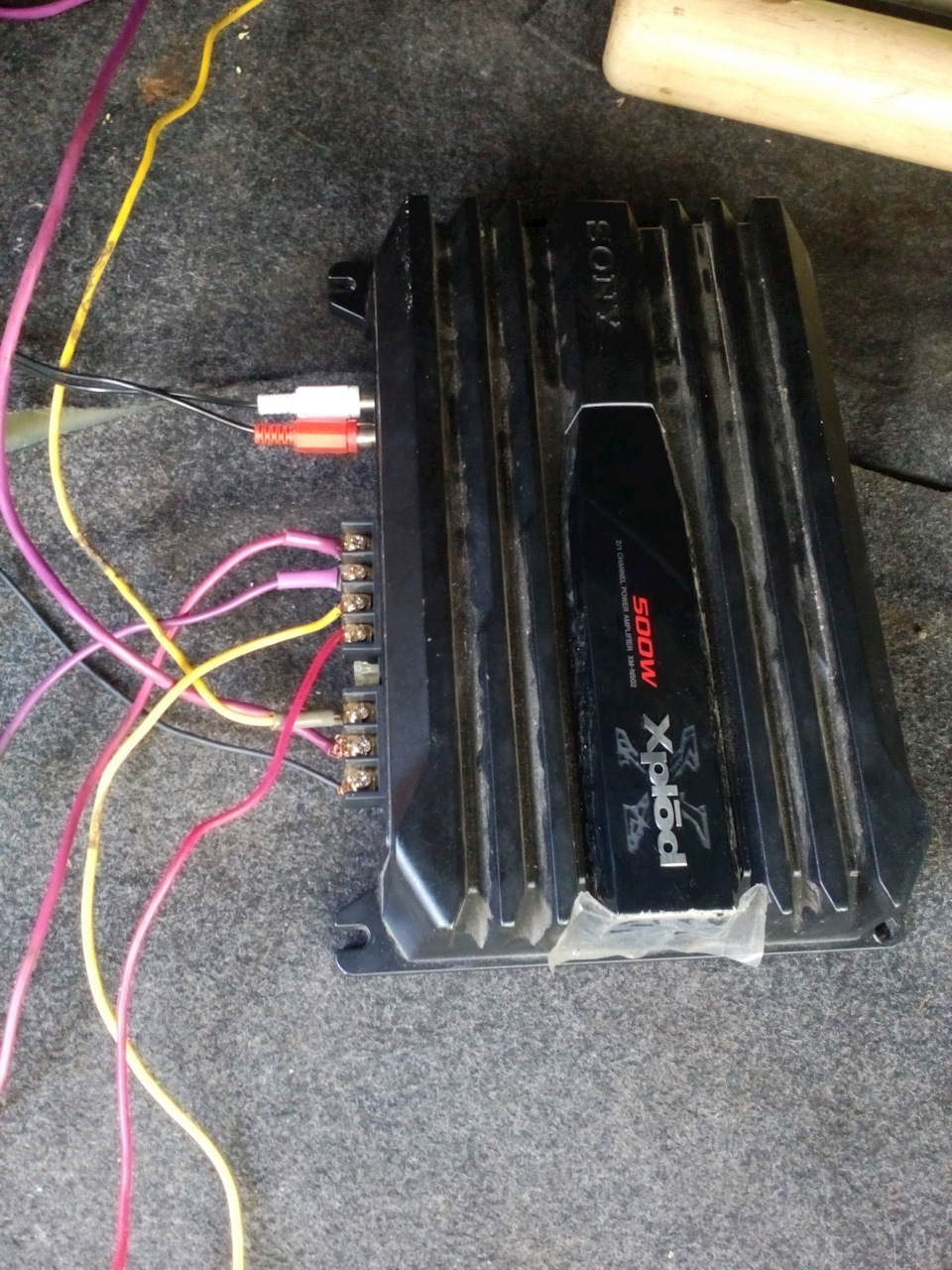

Колонка S-90F была подключена как мост, а тут к усилку подключено как Правый и Левый канал. Т.к. усилок у меня 2-х канальный!
Полный размер
И вот то самое, что вы читали (ТО и ЭТО!) Хотите знать что это?)))
Думаю да…

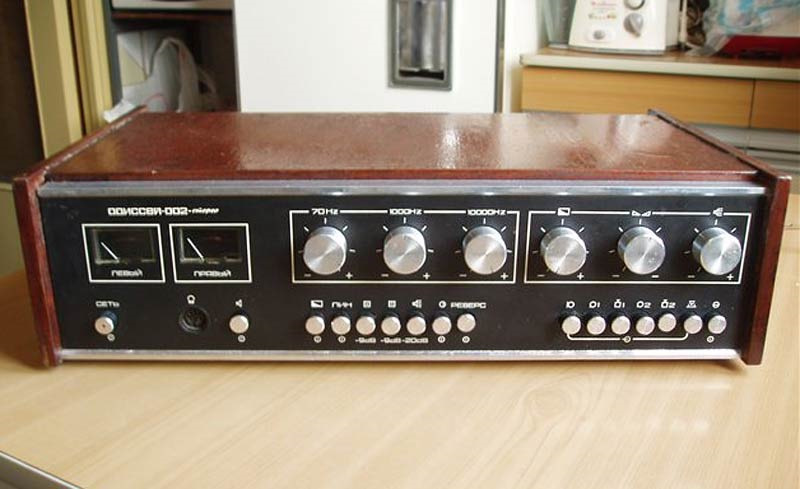

ТО — Усилок Одессей 002 ( не работает правый канал — поправимо)
Немного наглядной информации

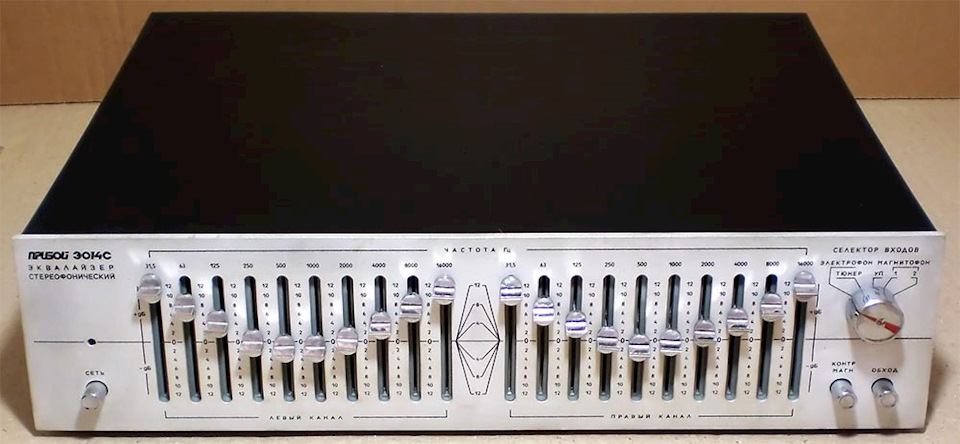

ЭТО — Эквалайзер Прибой Э014С
Полный размер

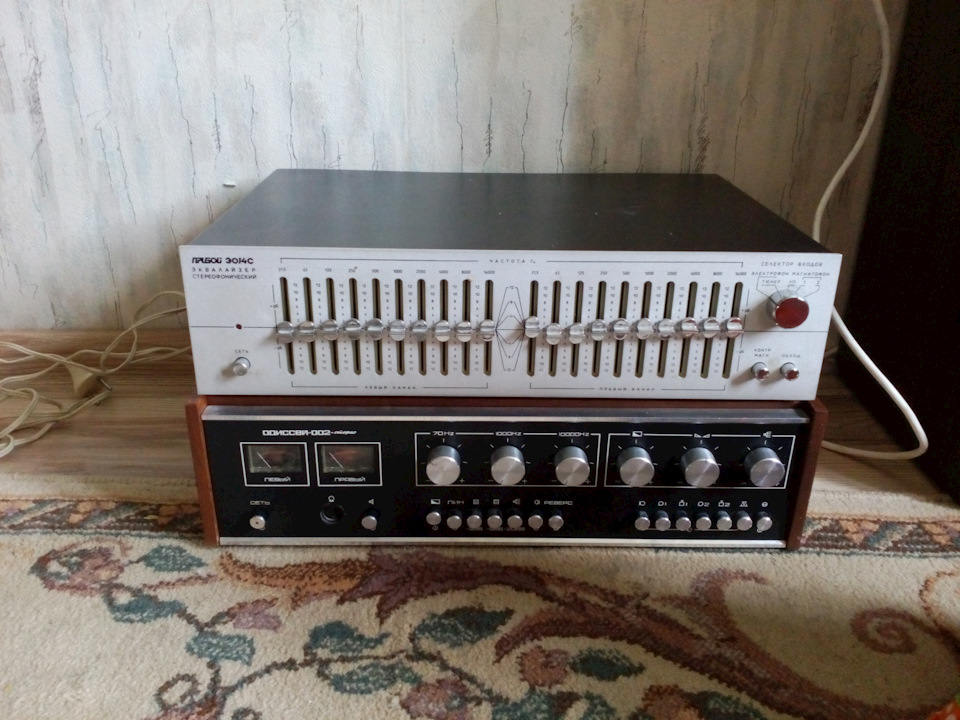

Всё в месте у меня уже дома. И это можно совместно подрубить к ноуту))))
