После написания обзора об MK808B и анализа комментариев, пришло понимание, что тема подключения устройств HDMI к телевизорам у которых такого разъема нет, не до конца понятна для части пользователей mysku.ru.
Кроме того, близится лето, а с ним и сезон отпусков, и возможно кто-то давно хотел подключить к своему телевизору на даче свой DVD, Play Station, X-Box, Android TV, но мешало отсутствие в телевизоре HDMI разъема. Как рассматриваемое устройство может решить данную проблему смотрите под катом.
Знакомьтесь: Мини HDMI to AVI audio / video converter с внешним питанием (которое кстати не для всех задач необходимо).
MiniHDMI-HDMI Как подключить видеокамеру к телевизору
Видео распаковки
Характеристики:
Вход: 1 x HDMI
Выход: 3 x RCA (Желтый, Белый, Красный)
mini USB DC in
Содержимое упаковки:
HDMI2AV конвертер
mini USB кабель питания
Допустимые разрешения на входе HDMI:
CVBS выход: PAL, NTSC_M и NTSC_J
Размеры: 68 x 55 x 20 мм
Вес: 40 гр
NB:Сразу замечу что для большинства задач устройству не требуется дополнительного питания, но таковое предусмотрено.
Следующий пример показывает подключение HDMI устройства через конвертер. В качестве HDMI устройства выступает Raspberry Pi. Предупреждая вопросы хочу заметить что Raspberry сам по себе имеет AV выход, но подключен через HDMI-2-AV в целях демонстрации работы конвертера. А так как из HDMI устройств под рукой были только raspberry и MK808B о котором успел рассказать ранее, то выбор пал на «малину, которая перед объективом впервые :). На месте raspberry, как вы понимаете, могло быть любое устройство с HDMI выходом.
Воспроизведение фильма средствами XBMC через HDMI2AV конвертер (прошу прощения за тряску и беготню — под рукой не оказалось треноги):
Картинка достаточно динамичная.
Варианты применения:
- Подключение старого телевизора в качестве монитора к ноутбуку
- Подключение Android TV донглов
- Подключение X-Box, Play Station
- Подключение планшета с HDMI выходом
- Подключение DVD
- и другие варианты
Источник: skuonline.ru
Mini HDMI: описание, назначение интерфейса
HDMI — специальный кабель, предназначенный для передачи высококачественного цифрового изображения, который имеет несколько разновидностей, в том числе и mini HDMI.
Подключаем Android TV к телевизору без HDMI. КАК ПОДКЛЮЧИТЬ АНДРОИД ПРИСТАВКУ К СТАРОМУ ТЕЛЕВИЗОРУ.
Статьи по теме:
- Mini HDMI: описание, назначение интерфейса
- Как включать картинку в картинке на телевизоре
- Что такое фазовая память
Mini HDMI
Сегодня практически не существует никаких устройств, которые бы не имели специального HDMI-разъема. Этот кабель получил бешеный спрос в связи с постоянно растущим объемом рынка различных телевизоров и другой видеотехники, которая позволяет владельцу просматривать изображение в цифровом формате (с высоким разрешением и глубиной цвета). Что касается непосредственно кабеля mini HDMI, то это разъем и кабель, в несколько раз меньший, чем стандартный кабель, который отвечает современным требованиям миниатюризации.

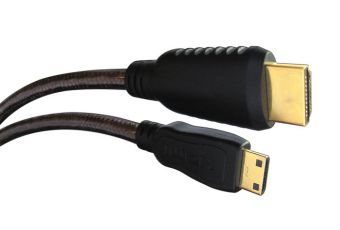

По своей сути, разница между обычным HDMI и mini HDMI кабелем и разъемом заключается непосредственно в размерах. Версия mini HDMI, официальное наименование которой HDMI Type D обладает размерами 6,4 х 2,8 мм, а Type A, в свою очередь имеет размеры 13,9 х 4,45 мм. Что касается функциональности и работоспособности кабеля mini HDMI, то он абсолютно ничем не отличается от оригинального кабеля. Уменьшенная копия обладает теми же 19 пинами. Таким образом получается, что от размеров кабеля, качество изображения, подаваемого с помощью этого кабеля ничуть не меняется и уж тем более, не становится хуже.
Область применения mini HDMI
Чаще всего кабель и разъем mini HDMI используются для различных мобильных устройств, габариты которых просто не позволяют установить стандартный разъем (тем более на таких устройствах он будет не уместен). Его можно использовать для: мобильных телефонов, планшетов, ноутбуков, разнообразных видеоплееров, видеокамер и фотоаппаратов.
Стоит отметить, что некоторые современные устройства вывода изображения на экран (например, видеокарты) тоже обладают разъемом mini HDMI. В первую очередь это связано с тем, что на задней панели видеокарт не достаточно места для стандартного HDMI разъема, так как по стандарту там используется 2 универсальных выхода DVI-I. Именно поэтому применяется уменьшенная копия цифрового кабеля. Функциональность и качество изображения в данном случае становятся на второе место.
Mini HDMI, равно как и стандартный кабель HDMI состоит из следующих элементов: внешней оболочки, которая обеспечивает защиту проводам внутри, экранирующей оболочки, экраном из алюминиевой фольги, который защищает кабель от различного электромагнитного воздействия, полипропиленовой оболочки, а внутри находятся экранированные витые пары пятой категории, неэкранированные витые пары, а также отдельные проводники для подачи питания и разнообразных сигналов.
