Как подключить мультируль к телевизору

Мультируль – дополнительная опция, которая позволяет управлять различными функциями дистанционно с помощью кнопок на спицах. В зависимости от комплектации это может быть головное устройство, магнитола, круиз-контроль, смартфон (громкая связь) или любое подключенное оборудование. Автомобили премиум-класса оснащаются многофункциональным рулём в заводских условиях, для остальных такая возможность предлагается в дилерских центрах. Сделать из штатного рулевого колеса полноценный мультируль можно самостоятельно, подобрав необходимый набор сервисных кнопок для конкретной модели и адаптер.

Для чего нужен мультируль

Кнопки управления на спицах руля обеспечивают водителю лучший контроль за дорогой – для переключения режимов во время движения не нужно отвлекаться на сенсорный дисплей мультимедийного устройства или стандартные клавиши других девайсов. При этом обе руки находятся постоянно на рулевом колесе, что играет немаловажную роль для безопасности. В автомобилях с автоматической трансмиссией на мультируль можно также вывести включение передач. Функциональные кнопки располагаются на правой и левой спицах – для подачи любой команды достаточно задействовать большой палец.

КАК ПОДКЛЮЧИТЬ МУЛЬТИРУЛЬ К МАГНИТОЛЕ / KEY -1

Пример схемы расположения и назначения кнопок на левой спице мультируля

1. Ручной режим АКПП – понижающая передача.
2. Прибавление громкости.
3. Поиск радиостанции назад.
4. Уменьшение громкости.
5. Смартфон (громкая связь).
6. Поиск радиостанции вперёд.
7. Подключение микрофона, управление динамиками аудиосистемы.

Пример схемы расположения и назначения кнопок на правой спице мультируля

1. Ручной режим АКПП – повышающая передача.
2. Включение меню головного устройства (магнитолы, бортового компьютера).
3. Выбор пунктов в меню.
4. Закрытие меню.
5. Выключение головного устройства.
6. Выбор раздела в меню.
7. Выход/назад.

Что нужно для подключения мультируля к нештатной магнитоле

Тюнинг рулевого колеса предполагает установку готовых наборов сервисных кнопок для определённой марки автомобиля – в этом случае подключение функций выполнить просто: к каждому комплекту прилагается адаптер, который совместим с основным электрооборудованием. Нестандартные решения требуют специального устройства с программатором и соблюдения «распиновки» разъёмов.

Адаптер

Адаптер типа ACV SWI-1 универсальный, способный программировать функции мультируля и совмещать любую нештатную магнитолу по стандартной схеме. Для инсталляции его в цепь управления потребуется ещё один ICO-переходник.

Внимание! Перед монтажом следует отключить аккумуляторную батарею, сняв клемму минус.

Способы подключения

• Если в комплекте магнитолы есть пульт ДУ (дистанционного управления), то подключение можно выполнить через разъём «миниджек», активировав кнопки мультируля и подав питание с помощью двух проводов от устройства напрямую: коричневый и красно-синий.Разъём «миниджека» 3.5 подключается к ДУ в штатное гнездо.

• Для подключения через САN-шину программируемый адаптер подсоединяют к магнитоле через ICO-переходник и выводят на мультируль.

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

После подключения адаптер включается в режим программирования:

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

Ошибки при подключении

Типичные нарушения в работе кнопок мультируля происходят по следующим причинам:

• Неправильная распиновка соединений – подключить согласно схеме.
• Нарушен контакт на каком-либо разъёме, либо произошёл обрыв провода: если визуально обрыв не найти, то нужно «прозвонить» участки проводов мультиметром в режиме омметра, проверить соединения на клеммах.
• Одна из функций кнопки не работает – активация прошла не полностью: сбросить настройки мультируля, отключив адаптер, и перепрограммировать систему вновь.
• Самопроизвольный отказ работы – короткое замыкание (сгорел предохранитель): заменить предохранитель в блоке, проверить разъёмы на наличие влаги, загрязнений, осмотреть крепление провода «на массу».

При инсталляции следует учитывать штатные разъёмы конкретной магнитолы – схемы подключения могут отличаться: в таких случаях следует придерживаться технического описания мультимедийного устройства.

Источник: nahybride.ru

Установка и подключение кнопок мультируля в мультимедийную систему на Андройде

Многие знают, что переключать музыку, прибавлять или уменьшать уровень громкости в движении ну крайне не удобно, начинаешь отвлекаться. Поэтому загорелся я кнопками мультируля. С Китая не хотел заказывать, так как долго идут, а попка чесалась установить да поскорее. Маниторя Дром, наткнулся я на продажу Руля с кнопками, кнопки в хорошем еще состоянии, да еще и не далеко находится, созваниваюсь и после работы лечу забирать. 1000 рублей и он мой

Полный размер

Одновременно маниторя драйв2 по поводу подключения этих кнопок (1. 2.разные кнопки, 3). Понаходил я значит несколько записей которые мне помогут и осталось решиться это сделать. Заодно позвонил ребятам которые занимаются автозвуком и решил проконсультироваться сколько же будет стоить установка кнопок и итог около 2000 руб., но это ведь надо ехать в другой город блин чтоб сделали, а мне надо чем раньше тем лучше)))).
Вот я решился и понеслось…
Перед тем как ставить кнопки, почитав форумы, посмотрев фото, я понял что рисунки(надписи) на кнопках довольно таки подвержены стиранию. Было принято решение обезопасить себя от этого и покрыть клавиши лаком. Заехал к родственнику, он мне налил в крышку лак автомобильный, дал губку и я пошел делать. Скажу сразу много ложить не стоит, так как у меня почему то на третий слой начали уползать рисунки с клавиш.
Выбрав день, пошел внедрять…
1) Первым делом снимаем плюсовую клему, ждем около 10 минут и приступаем к работе. Я еще в добавок отключил предохранитель Аирбега.
2) Далее открутил пластиковый кожух после руля который, он откручивается снизу и держится на 3-х винтах.

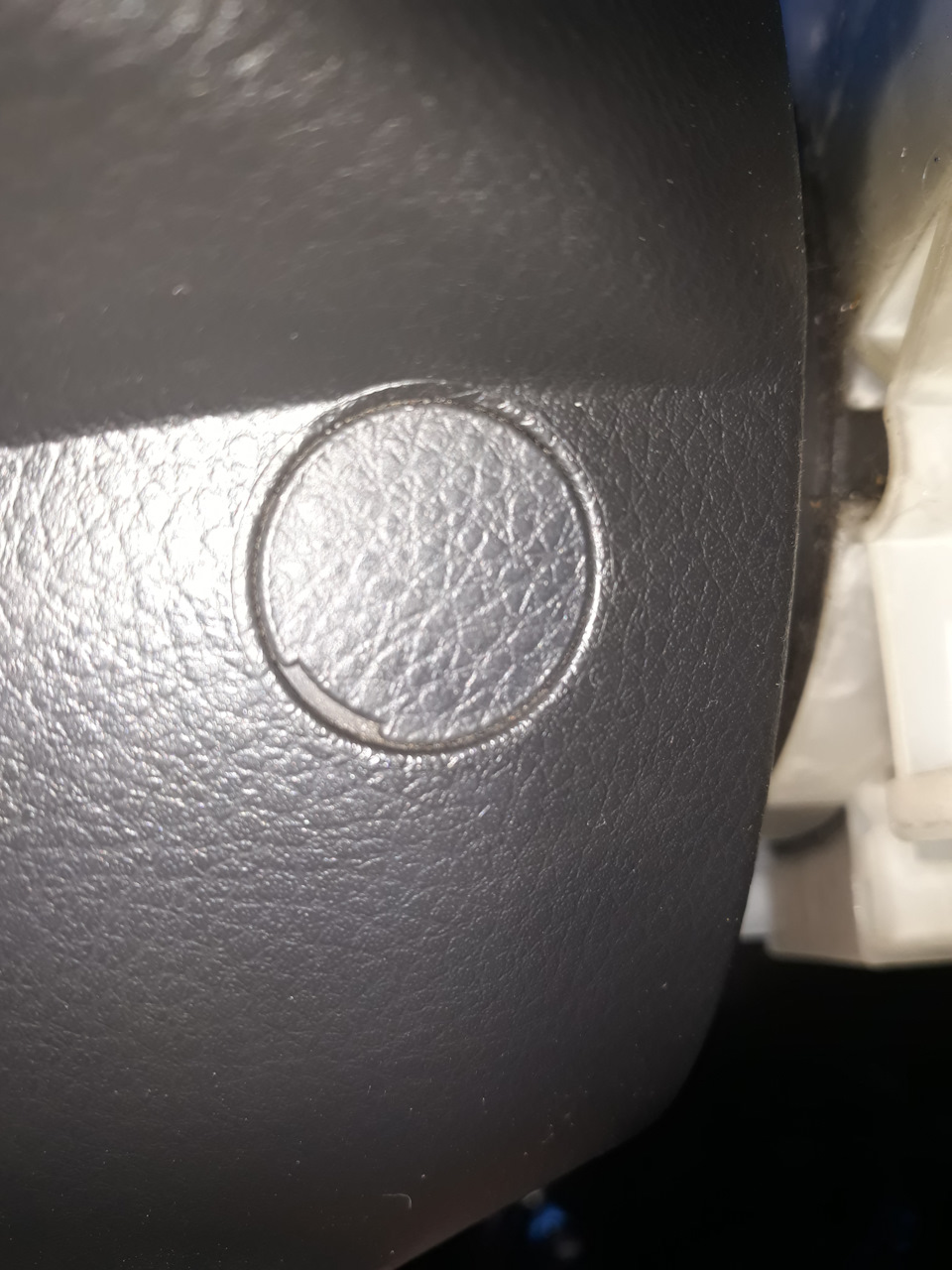

3) Откручиваем подушку безопасности, предварительно сняв заглушки

Полный размер

тут вам понадобится ключ т30 звездочка с внутренним отверстием.

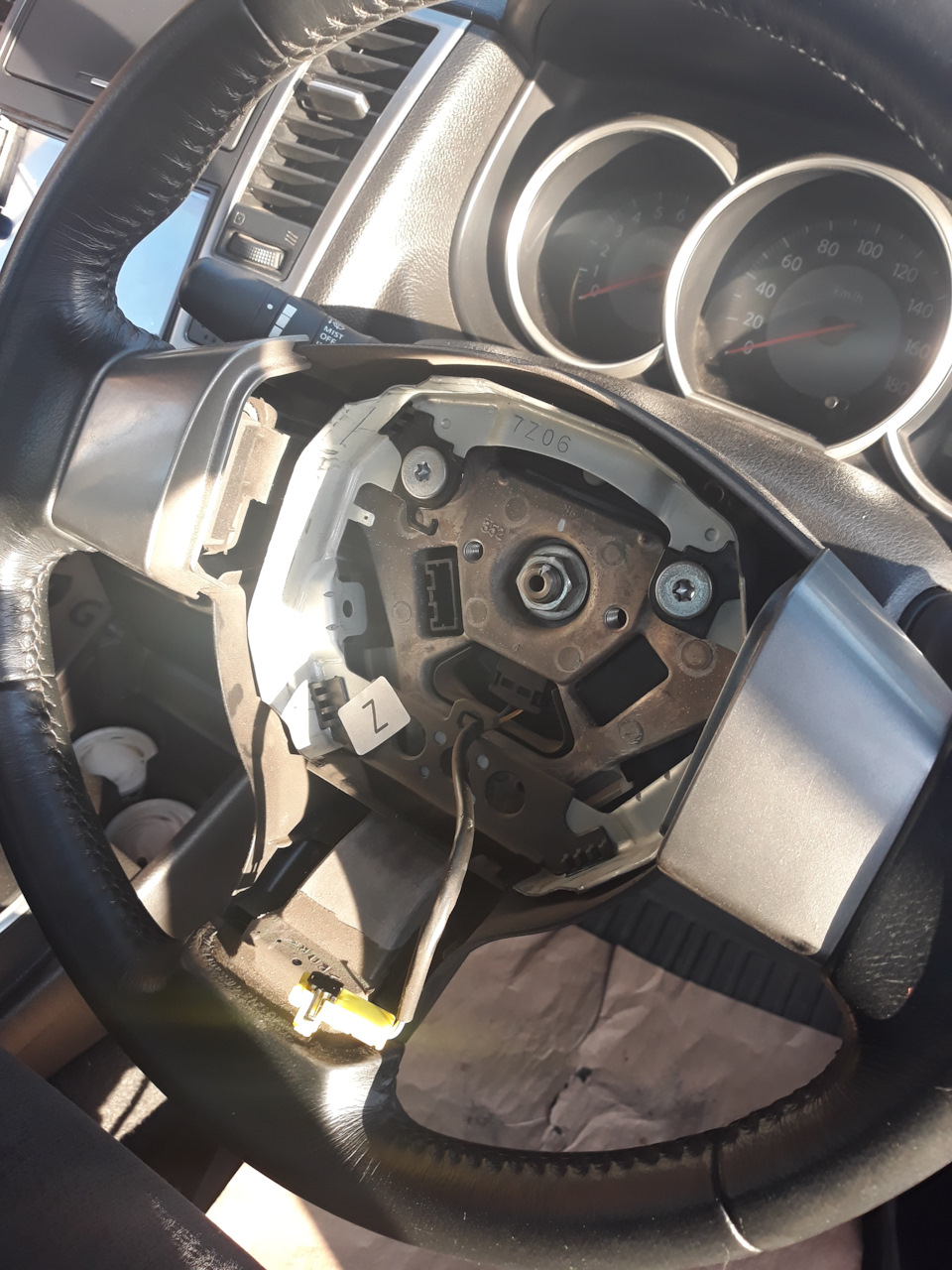

4) как открутили болты подушки, берем подушку безопасности и тянем на себя. На фишке желтой есть черная вставка, потдиваем ее и снимаем фишку.

Полный размер

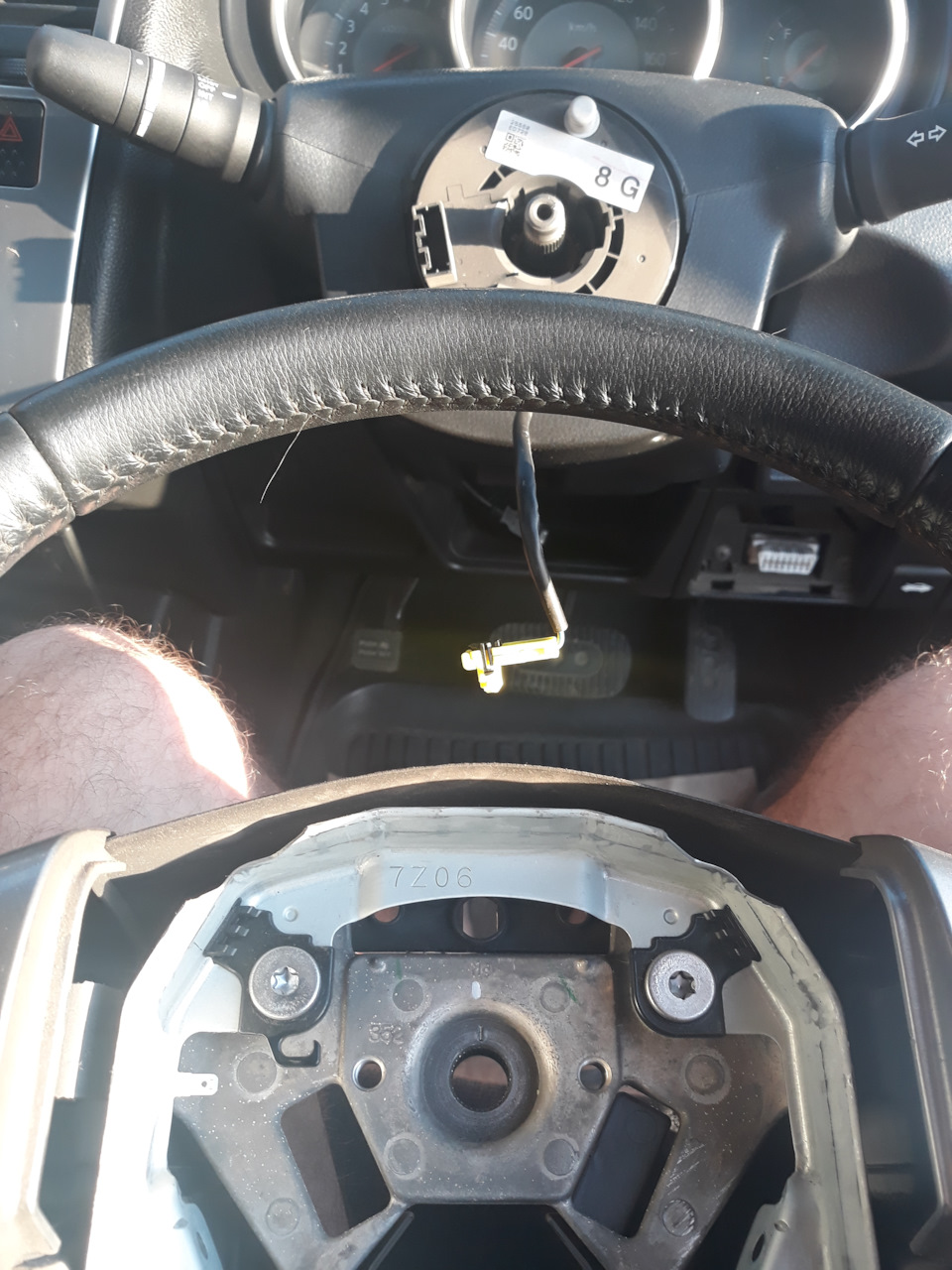

5) Пометив метку на руле, откручиваем гайку на 19 и снимаем руль (у меня он снялся легко)

Полный размер

Полный размер

6) после того как сняли руль, необходимо снять задний кожух руля

Полный размер

снимал руками, только верхние помог отверткой
7) дальше откручиваем пластиковую вставку, вместо нее ставим кнопки, там интуитивно все понятно.

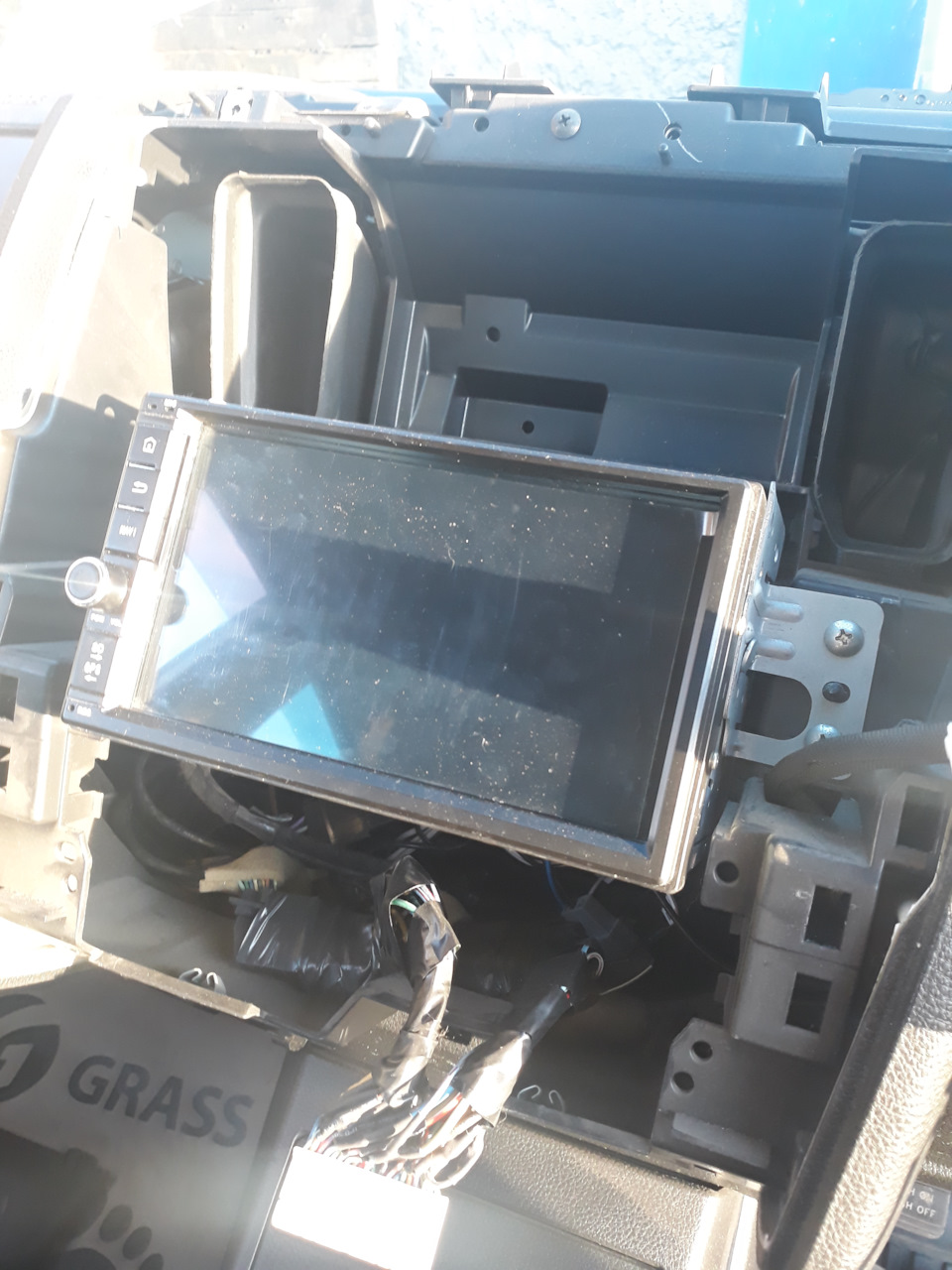

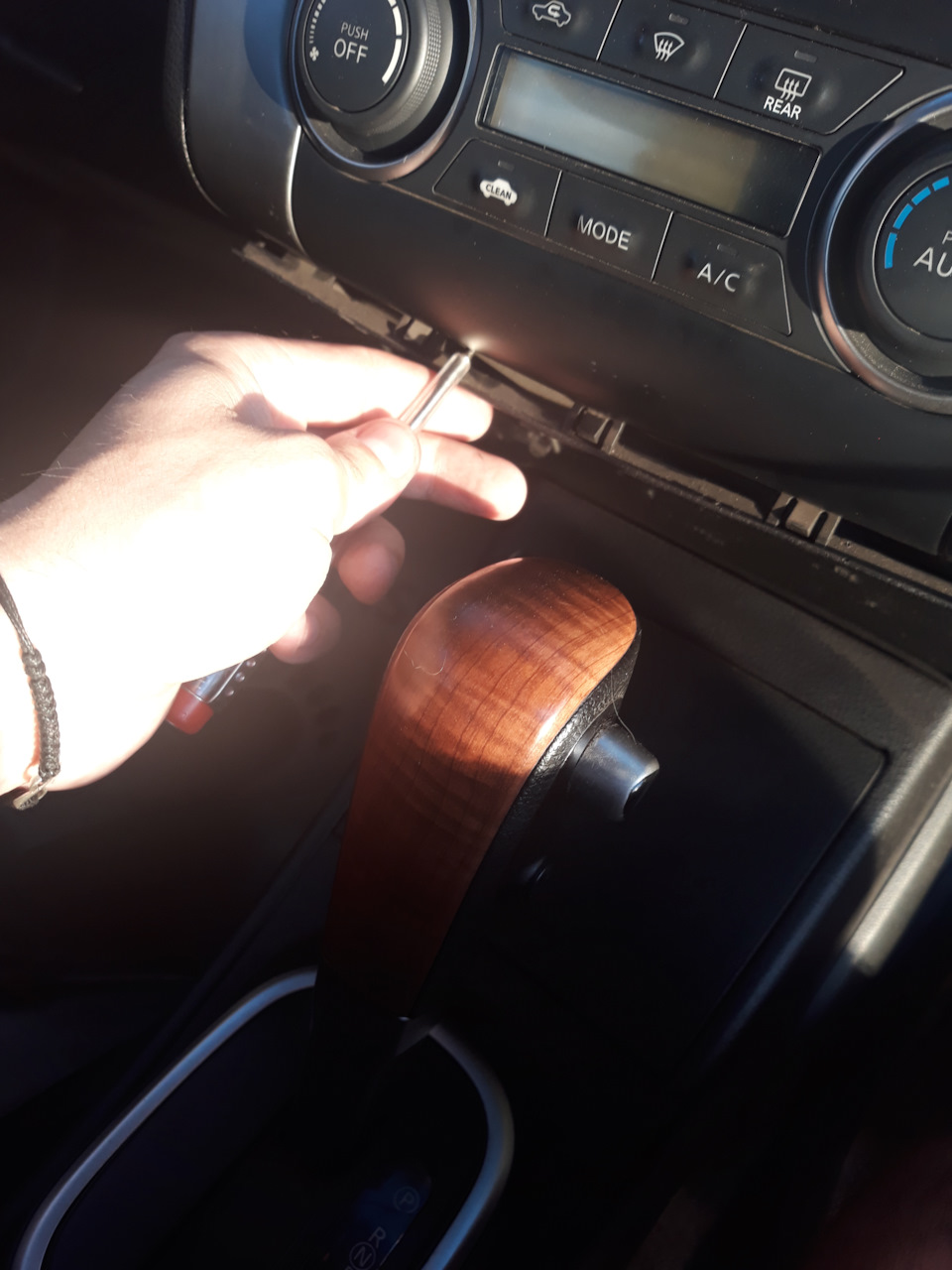

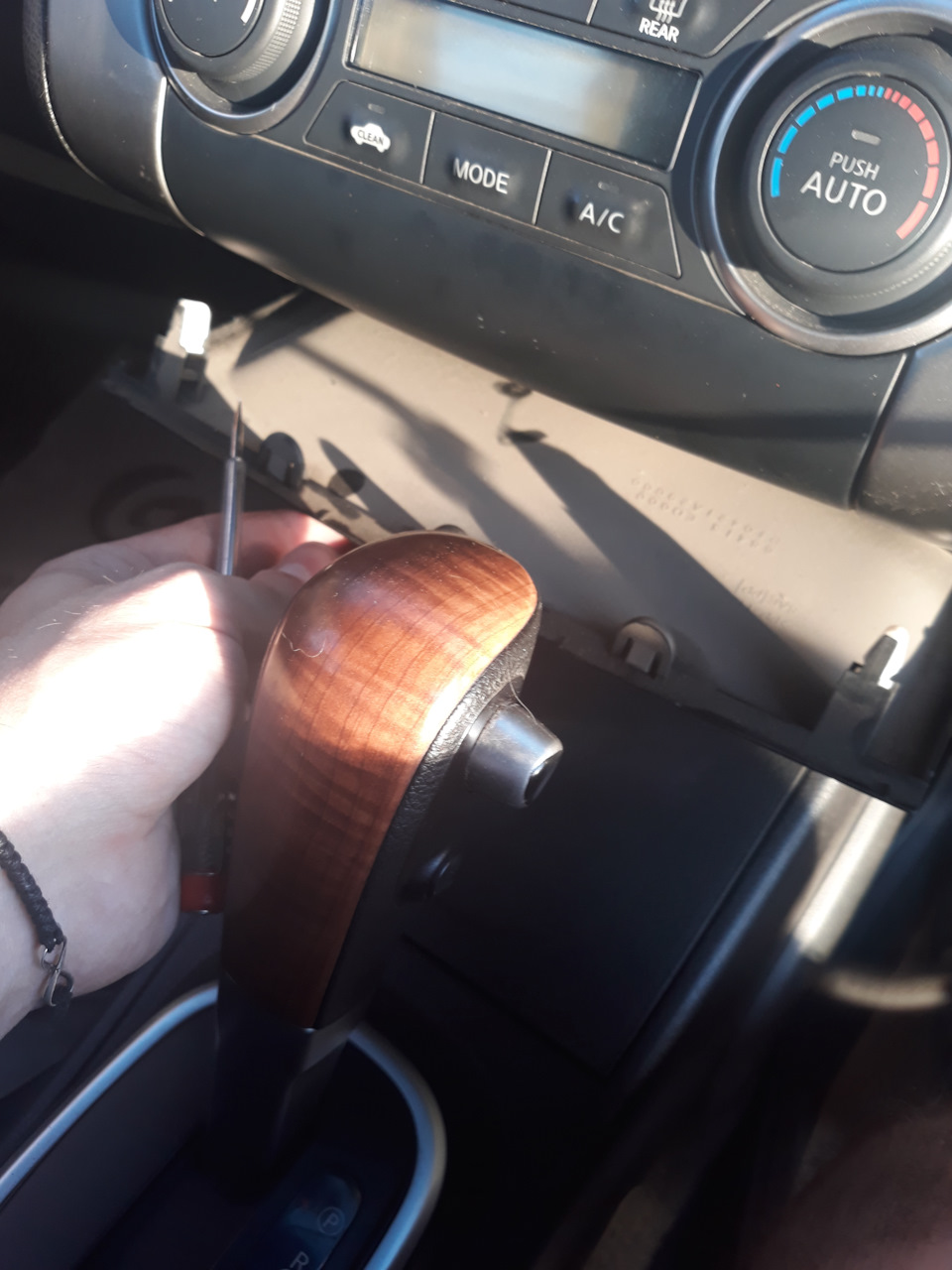

8) разбираем консоль магнитолы и климата (покажу просто в картинках)

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

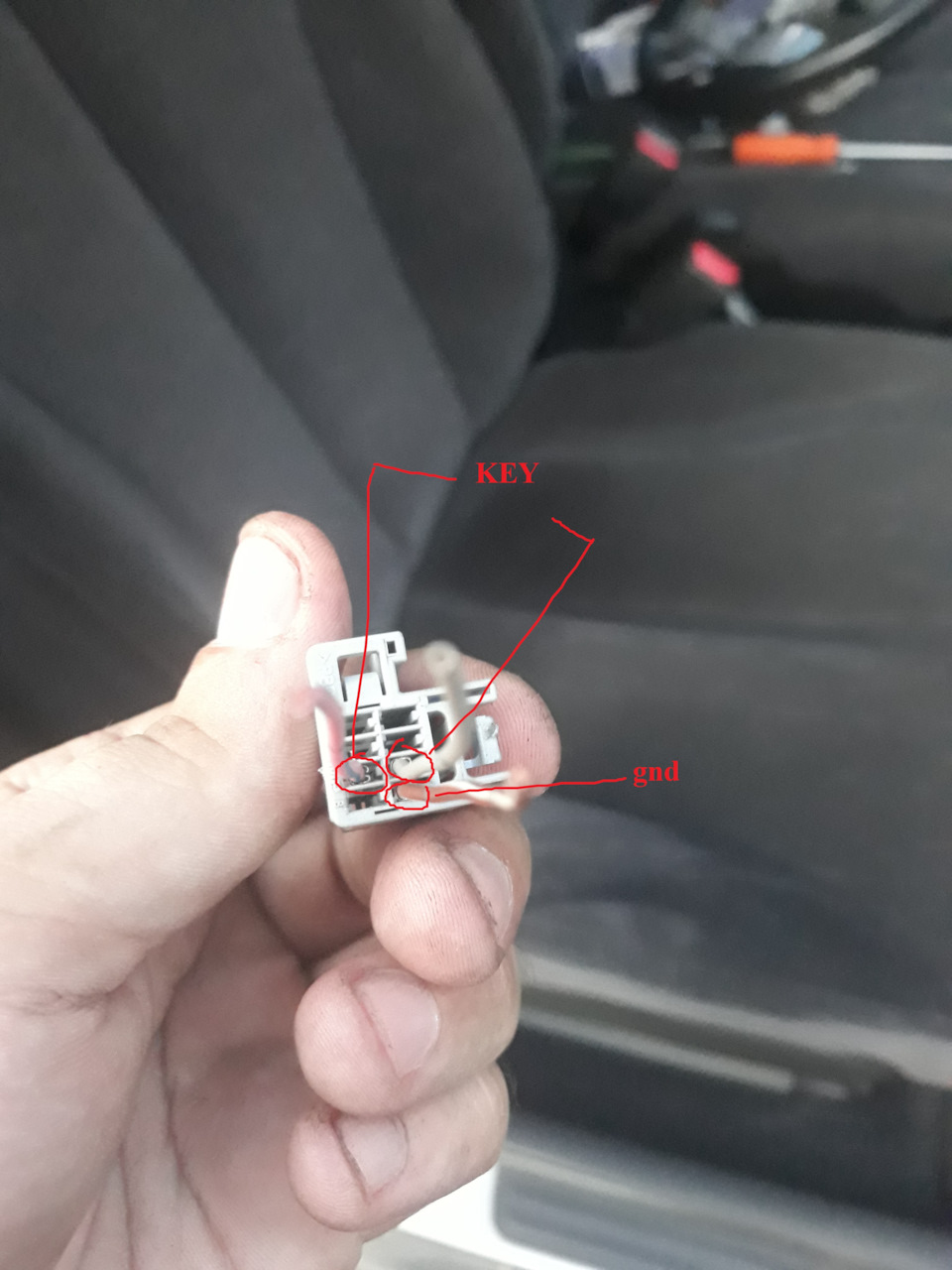

9) под шлейфом снимаем серую фишку которая и отвечает за кнопки. У меня там был всего один красный провод. Поэтому необходимо провести еще три провода до магнитолы. Смотрим где должны быть установлены провода в фишке и не забываем где был установлен красный провод, он должен стоять на своем месте

Полный размер

Полный размер

Полный размер

Полный размер

протянул и заизолировал их в тряпочную изоленту.
10) подключаем проведенные провода к магнитоле. На магнитоле обычно есть обозначения, у меня были подписаны провода, нам нужно:
— key1
— key2
— gnd

Полный размер

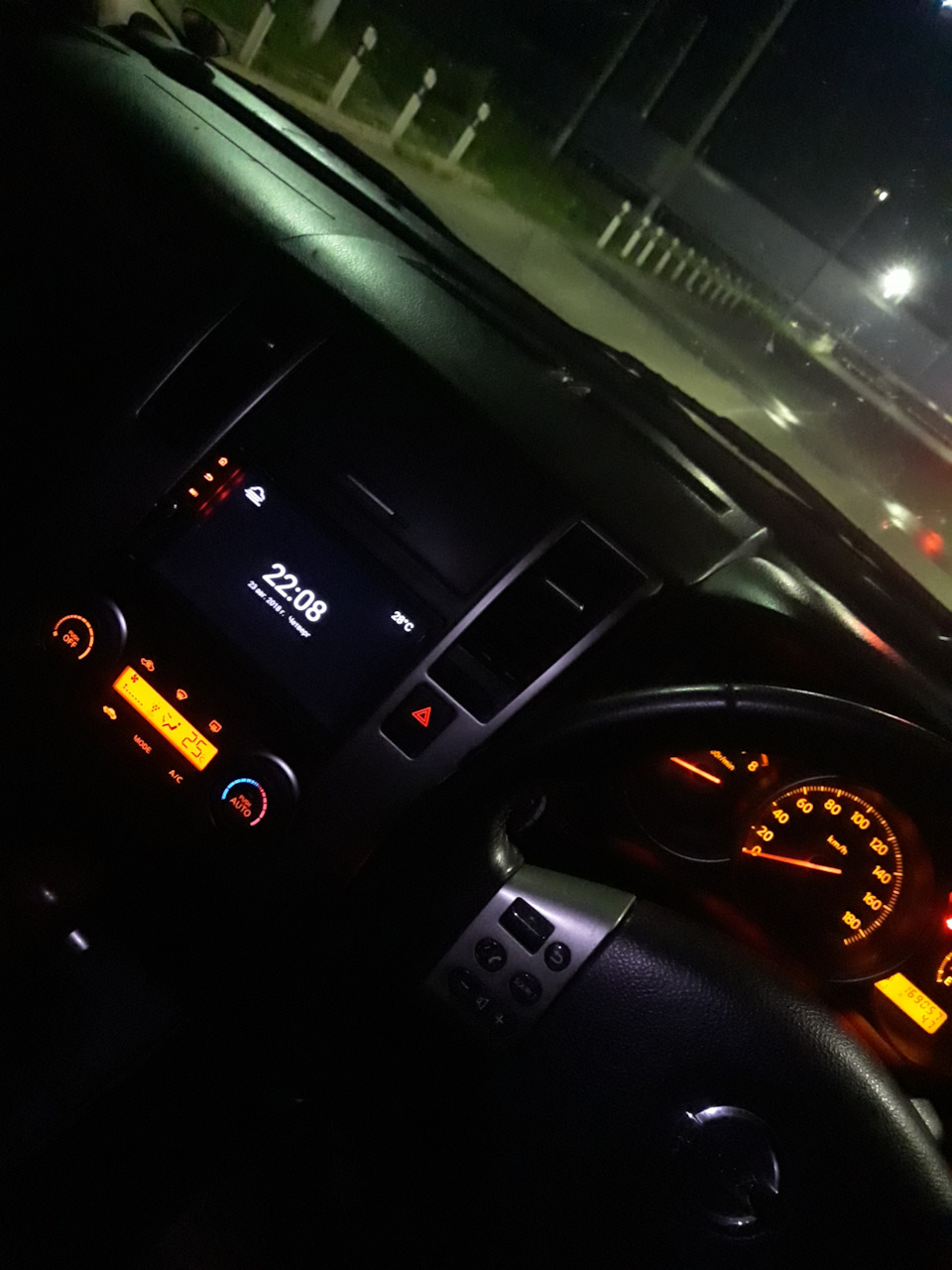

Подключил, накинул клему, включил мафон, зашел в настройки, попробовал и только после этого все заизолировал и установил все в обратном порядке.

Полный размер

Вот так я сэкономил 2000 рублей и получил моральное удовлетворение от проведенной работы. Кнопки все работают, единственный минут это отсутствие подсветки.
Всем удачи, возможно кому нибудь моя запись поможет.

Источник: www.drive2.ru

Проводной пульт для магнитолы и его особенности

долго лазил на драйве и гугле и нашел несколько постов о подключении кнопок. Моего варианта конечно же не было, поэтому пришлось разбираться самому.

вот распиновка магнитолы присланная любезным китайцем

нас интересуют провода key1 и key2

в зависимости от типа кнопок подключение бывает разным. в случае с аутбэком подключается так: key1 и key2 скручиваем вместе. далее в штатной проводке ищем вот этот разъем

за кнопки отвечают два провода: сиреневый/белый и оранжевый/белый. т. к. кнопки резистивные (каждая кнопка имеет своё сопротивление), то один из проводов подсоединяем на массу (я подключил к минусовому проводу магнитолы), а второй провод к скрученным вместе key1 и key2. хорошенько все изолируем и наслаждаемся))) настройка кнопок осущесвляется в программе «кнопки на руле», с помощью нее одной кнопке можно задать две функции (короткое нажатие и длинное нажатие)

Переходник для подключения мультируля

Чтобы кнопки на руле начали работать на магнитоле Android следует изготовить специальный переходник и подключить его по следующей схеме:

• Пунктиром выделена часть, которая добавляется взамен штатной ММС.
• Снаружи пунктира — это штатная схема, которая остается без изменений.

Подключаем магнитолу Android через сделанный переходник. Осталось только обучить кнопки на руле в настройках магнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

• использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
• подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Статья в тему: VIN Renault – расшифровка и необходимость такой операции

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

• Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
• Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
• Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
• Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
• Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
• Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
• Белый — это клемма «+» переднего левого звукового элемента.
• Белый с чёрным — тот же динамик, «отрицательная» клемма.
• Зелёный надо подключить к клемме «+» заднего динамика.
• Зелёный с чёрным — туда же, но на «минус».
• Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Как подключить камеру заднего вида

Штатная мультимедийная система при включении задней передачи выдаёт на контакт C7 (разъём mini-ISO) напряжения питания камеры 6,2 В. А магнитола Mekede на Android только принимает на контакт 6 (секция K) 12 вольт и не выдает напряжение питания для камеры. Для подключения камеры 6В придется сделать преобразователь уровня напряжения на стабилизаторе 7805С и двух диодах 1N4148. В итоге на выходе преобразователя формируется напряжение 6,6 В. Также можно обойтись и одним стабилизатором на 6 В 7806 (КР142ЕН5Б) без использования двух дополнительных диодов.

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
4. Для повышения надёжности рекомендуется соединить провода хомутами.
5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Статья в тему: Самостоятельно настраиваем автомобильный сабвуфер

Пульт управления магнитолой на руль KONNWEI

Цена: от 1127,73 руб. (проверить цену и скидку)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Доставка долгая, но это «Поста России»! Упаковано было качественно. На вид всё отлично. Пульт рабочий, настроил за 2 минуты, подключал дольше. Магнитола китайская.

Заказывал вместе с рамкой для магнитолы, рамка пришла с одним сломаным креплением, но не глобально.

Отзыв №2: Пульт пришел быстро подключил к китайской магнитоле все функции работают, но только когда радио играет, а когда включаешь флешку не работает. Радио волны листает назад и вперед без проблем. Все отлично.

Отзыв №3: Зака ждал 3 недели. Упаковка простат, но все уцелело. Отлично работает. Управлять магнитолой стало гораздо удобнее. Спасибо.

Обзор моделей

Обзор Варта V-DV05D

Автомагнитола с управлением на руле

Автомагнитола низкого ценового диапазона. Примерная цена – 2,5 тысячи рублей. Устройство станет прекрасным выбором для автомобилей, где предусмотрен размер 1 дин. Эта автомагнитола позволит получить удовольствие от качественного звука и удобного управления. Отличается следующими техническими характеристиками:

• Поддержка практически всех известных форматов;
• Есть декодер Долби Диджитал;
• Поддержка цветовых систем Пал/NTSC;
• Проигрывает диски CD/DVD/MP3;
• Есть усилитель и эквалайзер;
• Тюнер цифровой;
• Панель съемная;
• Радиотюнер с поддержкой FM/SW и автопоиском станций;
• Есть Блютуз и аудиовход на передней панели;
• Пульт управления крепится на руль и есть еще отдельный инфракрасный пульт;

Джойстик на руль для автомагнитолы

• Мощность выходная устройства – 4х50 Вт.

Обзор Пионер DEH-1600UB

Автомагнитолы с джойстиком на руле

Автомагнитола низкого ценового диапазона, стоящая уже 3,5 тысячи рублей. Как и вышеописанная модель, Пионер DEH-1600UB наделена типоразмером 1 дин. Только в отличие от Варта читает еще и флешки, смартфоны, плееры и другие современные носители. Специальные разъемы на передней панели (AUX/USB) позволят это без проблем сделать. Дисплей устройства монохромный 12-символьный.

На него выводится необходимая информация о проигрываемой композиции, в том числе и на кириллице. Кроме того, на дисплей выводится и информация RDS. Фишкой этй модели автомагнитолы многие эксперты назвали фирменную технологию Микстрекс EZ, добавляющую оригинальные звуковые эффекты и превращающую композиции на различных носителях в одно целое в большом DJ-сете. По своему вкусу удается выставлять качество звучания. Это помогает сделать 5-полосный графический эквалайзер.

Примечание. Кроме того, в автомагнитоле Пионер DEH-1600UB есть возможность настраивать ВЧ и НЧ при помощи соответствующих кроссоверов и регулировать уровень сигнала для различных источников звука.

Что касается радиотюнера, то он цифровой и наделен как ручным, так и автоматическим поиском станций. Уникальной возможность можно назвать способность заносить и запоминать до 24 станций. Интересно, что радио ловит настолько хорошо, что можно принимать даже дальние станции и вести поиск по типам станций PTY. При самой продолжительной поездке автомагнитола Пионер данной модели даст возможность оставаться в курсе последних событий.

• Поддержка современных носителей;
• Проигрывание CD/MP3/USB;
• Поддержка смартфонов и плееров;
• Есть усилитель и эквалайзер;
• Тюнер радио цифровой, поддерживающий FM/SW. Есть на нем функция RDS;
• Панель съемная;
• Пульт на руле.

Джойстик для автомагнитолы на руль

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

После подключения адаптер включается в режим программирования:

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

Источник: mysummercar.ru
