Сегодня проведем обзор приставки Oriel 790. На сегодняшний день Oriel это самый «плодовитый» бренд на рынке цифровых ресиверов. Не смотря на то, что под брендом Oriel большое количество моделей цифровых ресиверов, каждый имеет свои особенности, любой сможет найти модель исходя из своих предпочтений.
Модель Oriel 790 создана на базе чипсета Ali М3812. Имеется эфирный приемник стандарта DVB-T2 с приемом сигнала на обычную домашнюю антенну и встроенный HD-медиаплеер. Есть возможность записи телевизионного сигнала.
В комплектацию Oriel 790 входит: пульт дистанционного управления, две батарейки для пульта, руководство пользователя с гарантийным талоном и сам ресивер. Проводов для подключения к телевизору в комплекте нет, если есть необходимость их надо приобрести отдельно.
Корпус у Oriel металлический, сборка аккуратная и качественная. На передней панели находится индикатор, который отображает в ждущем режиме время, в рабочем режиме номер канала. Светодиод горит красным, приставка выключена, зеленым включена. Имеется вход USB, служит для подключения флешки или винчестера, на них сможем записывать телевизионные программы, а также пользоваться HD-медиаплеером.
Oriel 790 — обзор DVB-T2 ресивера
Oriel 790 — обзор DVB-T2 ресивера
На задней панели имеется сетевой шнур, вход и выход антенны, коаксиальный аудио выход, композитный выход на телевизор и также HDMI выход.
Сейчас произведем быструю настройку телевизионных каналов стандарта DVB-T2. Нажимаем кнопку включения на пульте дистанционного управления. Приставку предварительно подсоединяем в сеть, подсоединяем кабелем HDMI к телевизору, а также подключаем к приставке антенну. После нажатия кнопки включения выходит стартовое меню, здесь можно сделать предварительные настройки.
Нажимаем кнопку EXIT на пульте управления, попадаем в основное меню.
Основное меню состоит из шести пунктов: — редактирование каналов, — установка меню, — установка системы, — инструменты, — игры, — запись. Заходим в пункт «установка меню» здесь имеется три подпункта: ручной поиск каналов, автопоиск и логический номер канала. Выбрав пункт «автопоиск» приставка сама просканирует весь доступный частотный диапазон и настроится на каналы.
Искать каналы в автоматическом поиске достаточно долгий процесс, лучше воспользоваться ручным поиском, это гораздо быстрее. Для этого надо знать номера частотных каналов в вашем регионе. Настроим каналы актуальные для Питера это 35 и 45 частотные каналы. Заходим в ручной поиск каналов, на строке «установка номера» выбираем номер 35, переходим в поиск и нажимаем ОК.

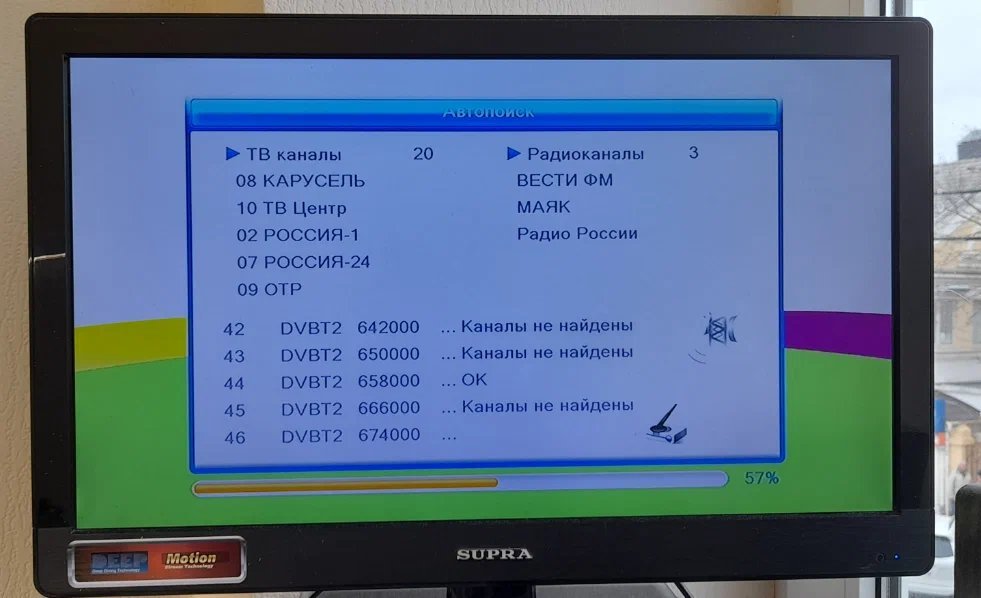

В течение нескольких секунд приставка находит первый мультиплекс. Для того чтобы настроить второй мультиплекс, вторую десятку каналов также переходим в ручной поиск выбираем следующий канал и переходим в поиск нажимаем ОК.
И так мы настроили двадцать каналов и три радиостанции. Нажав ОК, выпадет меню с быстрым доступом ко всем каналам.
На этом обзор цифрового ресивера Oriel 790 закончен.
Oriel 790 (DVB-T2)
Перед приобретением Oriel 790 (DVB-T2) по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.
Цена от 840 ₽
(на июнь 2022)
Характеристики Oriel 790 (DVB-T2)
| Тип | TV-тюнер |
| Исполнение | внешнее |
| Подключение | без подключения |
| Тип тюнера | цифровой |
| Видеозахват | Нет |
| Автономность | Есть |
| FM-тюнер | Нет |
| Диапазон УКВ | Нет |
| Поддержка HD | Нет |
| Прогрессивная развертка | Нет |
Формат видео на выходе *
| 4:3 | Есть |
| 16:9 | Есть |
| 5:4 | Нет |
| 16:10 | Нет |
| NTSC | Нет |
| DVB-C | Нет |
| PAL | Нет |
| SECAM | Нет |
| DVB-S | Нет |
| DVB-T | Есть |
| DVB-T2 | Есть |
| Ethernet | Нет |
| Wi-Fi | Нет |
| Количество интерфейсов USB 2.0 Type A | 1 |
| Видео композитный | Есть |
| HDMI | Есть |
| DVI | Нет |
| SCART | Нет |
| Видео компонентный | Нет |
| VGA | Нет |
| Аудио | Есть |
| S-Video | Нет |
| Телетекст | Есть |
| Мультиэкран | Нет |
| Картинка в картинке | Нет |
| Слот CI+ для CAM-модуля | Нет |
| Режим отложенного просмотра | Есть |
| Наличие дисплея | Нет |
| Таймер записи | Есть |
| Слот CI для CAM-модуля | Нет |
| Пульт ДУ | Есть |
| Подключение внешнего ИК-датчика | Нет |
| Стереозвук NICAM | Нет |
* Точные характеристики уточняйте у продавца.
Отзывы о Oriel 790 (DVB-T2) Добавить отзыв
Что вечером по телевизору? Приставка сломалась.

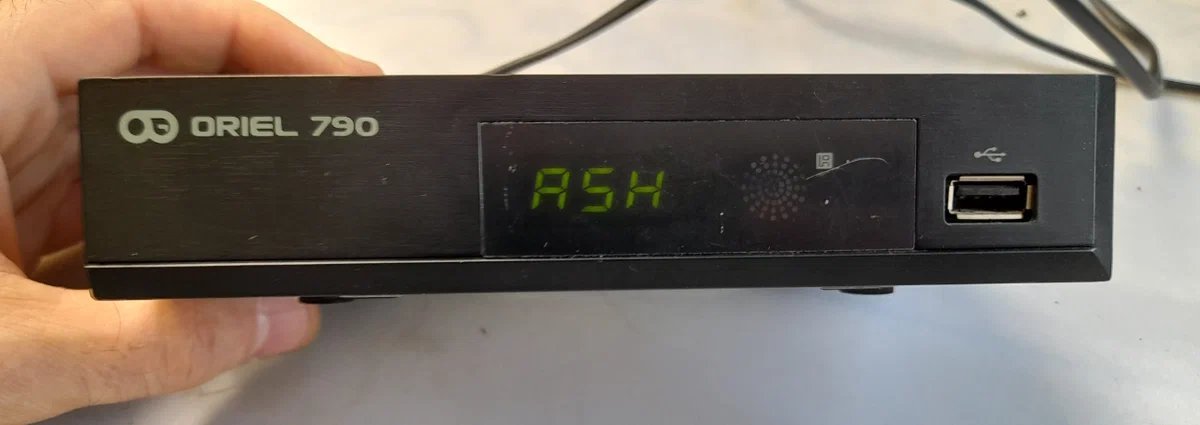

Всем Сегодня у нас на ремонте цифровая приставка Oriel 790 с диагнозом от клиента не показывает. По факту же оказалось что при включении приставки на дисплее высвечивается надпись ASH вывода информации на экран телевизора нет.
Вот такой дефект.

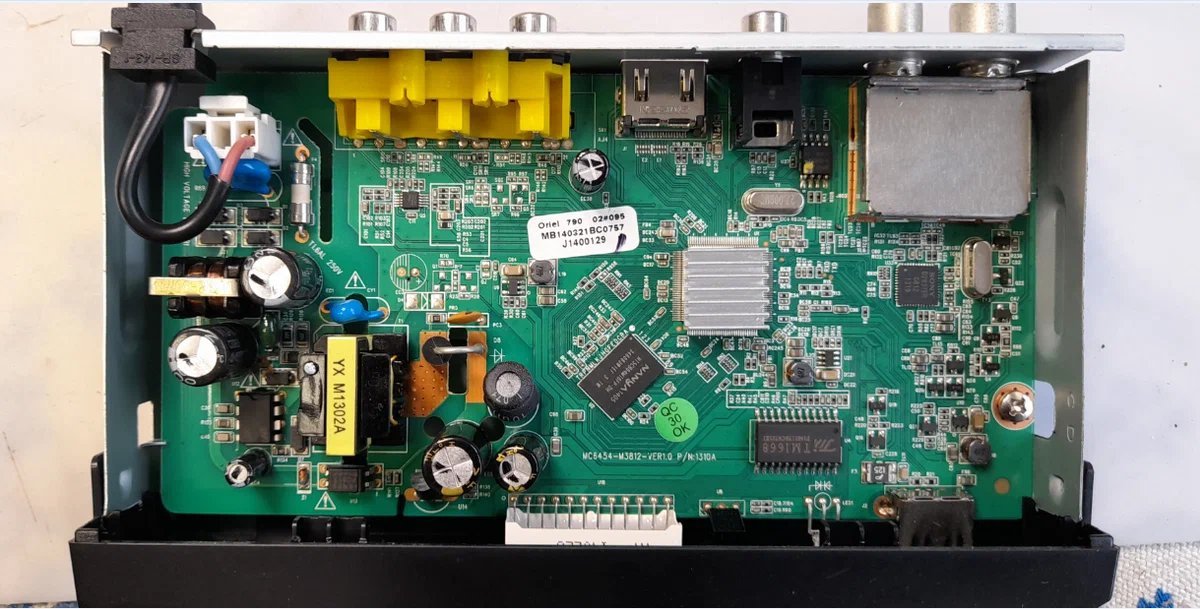

Посмотрим что там внутри.

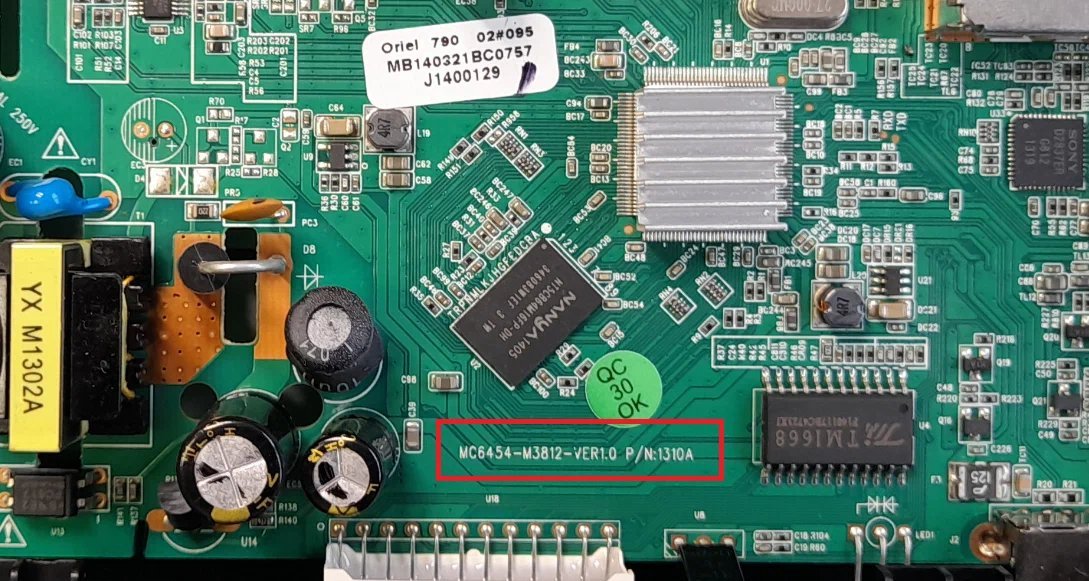

Ну в общем всё стандартно Майн плата mc6454-m3812-ver1.0
Типовых дефектов, так называемых дутышей, не наблюдается. Напряжение питания в норме.
В данном случае у нас проблема в прошивке.

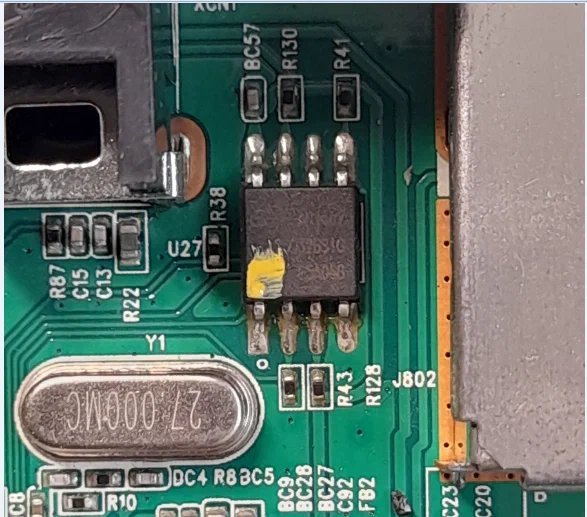

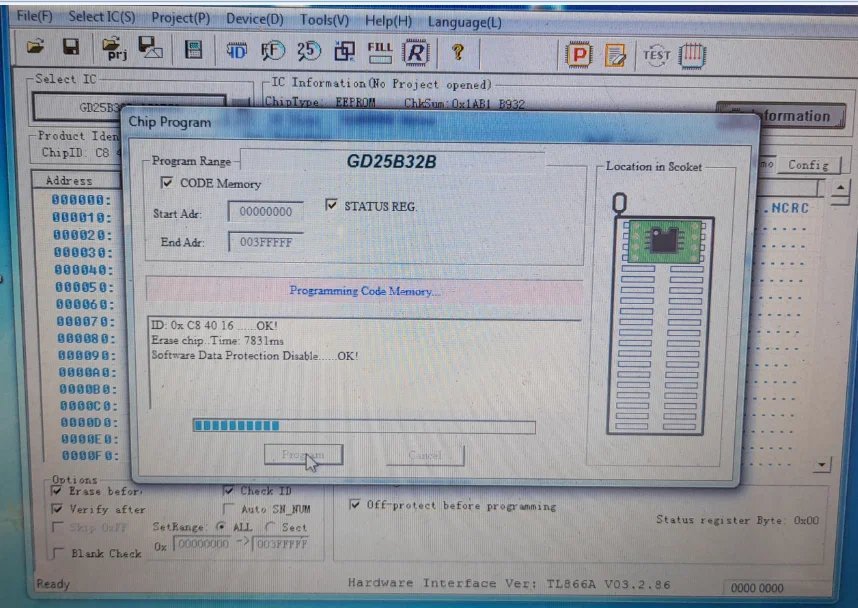

Как ни странно сама микросхема жива , а вот прошивочка окривела. Находим прошивку с соответствием названия приставки и обязательно модели платы и заливаем. Я использовал родную микросхему. Предварительно считал с неё пошивку, на всякий случай.

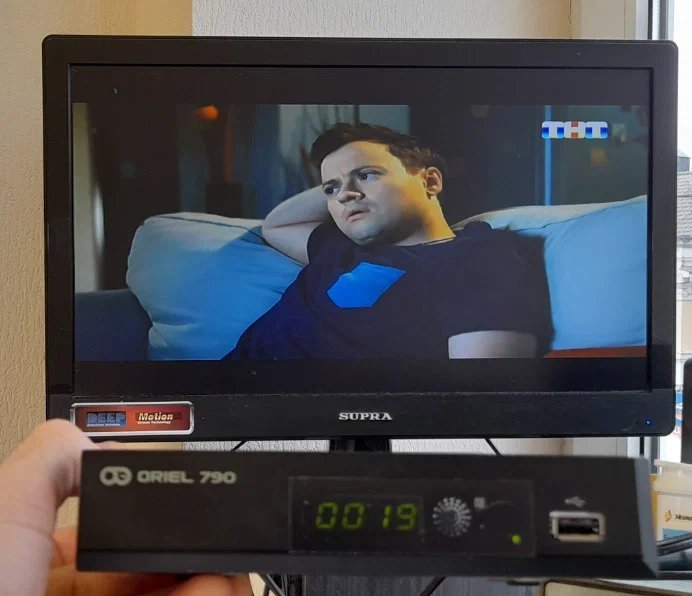

После прошивки включаем!

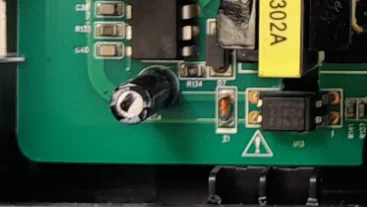

Ага приставочка ожила. На всякий случай заменил конденсатор в питании шим.
Стоял 22х50 я поставил 47х50.
Всё работает. И по традиции.
Вот такой простенький ремонт для разгрузки мозгов :))
А на этом пока всё чем хотел с вами поделиться.
Всем спасибо за внимание!
Если статья поможет вам в решении некоторых проблем, буду очень рад.
Остались вопросы или пожелания? Не стесняйтесь, пишите в комментариях, с удовольствием пообщаемся.
Ставьте лайк, подписывайтесь на канал и вы всегда будете в курсе новых публикаций.
Приходите почаще будет много интересного, а также читайте и другие статьи нашей странички.
Источник: zergalius.ru
Присоединение ресивера к телевизору — проблема
Добрый день.
Телевизор LG KV-21FT1K, ресивер ORIEL 790.
В телевизоре SCART-разъем, на ресивере RF-IN, RF-OUT, HDMI, 3RCA.
Через переходник SCART-3RCA подключили «тюльпаны», RF-IN в ресивере подключили к антенне, RF-OUT в ресивере подключили к телевизору.
Включаем — телевизор показывает те же самые четыре аналоговых канала, при включение ресивера не появляется даже стартовое меню, которое обещано в инструкции — как будто телевизор никак не реагирует на ресивер.
В чем может быть проблема и как ее решить?
Спасибо.
2 Ответ от alex_dvb 2014-01-22 12:13:51
Re: Присоединение ресивера к телевизору — проблема
iker-akinfeev пишет:
Добрый день.
Телевизор LG KV-21FT1K, ресивер ORIEL 790.
В телевизоре SCART-разъем, на ресивере RF-IN, RF-OUT, HDMI, 3RCA.
Через переходник SCART-3RCA подключили «тюльпаны», RF-IN в ресивере подключили к антенне, RF-OUT в ресивере подключили к телевизору.
Включаем — телевизор показывает те же самые четыре аналоговых канала, при включение ресивера не появляется даже стартовое меню, которое обещано в инструкции — как будто телевизор никак не реагирует на ресивер.
В чем может быть проблема и как ее решить?
Спасибо.
Вы переводите телевизор в режим AV?
3 Ответ от iker-akinfeev 2014-01-22 16:01:59
Re: Присоединение ресивера к телевизору — проблема
Да, переключили — заработало, видимо, был неисправным переходник.
Возникла другая проблема — не ищет каналы. То есть после запуска автопоиска шерстит порядка 60 позиций, и на всех пишет одно и то же:»Каналы не найдены». Антенна подключена «Дельта Н1321А», регион Карелия, Питкярантский р-н.
4 Ответ от alex_dvb 2014-01-23 12:53:30
Re: Присоединение ресивера к телевизору — проблема
iker-akinfeev пишет:
Да, переключили — заработало, видимо, был неисправным переходник.
Возникла другая проблема — не ищет каналы. То есть после запуска автопоиска шерстит порядка 60 позиций, и на всех пишет одно и то же:»Каналы не найдены». Антенна подключена «Дельта Н1321А», регион Карелия, Питкярантский р-н.
Обновите ПО ресивера, сбросьте настройки на заводские и повторите автосканирование.
5 Ответ от iker-akinfeev 2014-01-23 13:42:56
Re: Присоединение ресивера к телевизору — проблема
Ах, все заработало после того, как отключили усилитель антенны.
Спасибо.
