INT 21h
Hi, I am Vladimir Smagin, SysAdmin and Kaptain. Telegram Email / GIT / RSS / GPG
Raspberry Pi: Настройка RCA вывода
№ 5110 В разделе Sysadmin от April 5th, 2013,
В подшивках: Linux, Raspberry Pi
У меня появился довольно старый белорусский телек Горизонт ну и чисто ради прикола захотелось поэкспериментировать с ним. Ну дендик подключить эт не проблема. А вот с малинкой возникли сложности.
Только я подключил Raspberry Pi через разъем SCART к телевизору и сразу вылезли проблемы. Изображение было черно-белым и вылезало за края экрана. Было очевидно, что малинка работает в стандарте NTSC (для Европа). Для Азии (Россия) нужно было использовать PAL. Покопавшись в интернете я нашел документацию по настройке видео вывода. Было очевидно, что необходимо установить эти параметры в файле /boot/config.txt :
sdtv_aspect=1 sdtv_mode=2 sdtv_disable_colourburst=0
Чтобы изображение было вменяемым на телевизоре, а буквы читаемы, пришлось сделать разрешение 640×480
framebuffer_width=640 framebuffer_height=480
А вот так исправляется уход изображения за края экрана
overscan_left=27 overscan_right=0 overscan_top=0 overscan_bottom=0
Теперь изображение на экране цветное и прекрасно помещается на весь экран.
Источник: blindage.org
RNS-D +TV tuner + Raspberry Pi
RNS-D +TV tuner + Raspberry Pi (kodi). К KODI привык за многие годы, использую везде, для просмотра тв, видео, аудио.
Столкнулся с проблемой, сильный фоновый аудио шум.
Подключил так:
Подключение Raspberry Pi через RCA к телевизору
Питание — от прикуривателя в багажнике, через адаптер 5v 2А.
Звук — аналог джек 3,5 в тв-тюнер.
Видео — аналог композит в тв-тюнер.
Чтобы не делал, фон оставался.
Я может и не парился бы, если бы другие устройства, также фонили бы, но телефоны нормально выдавали звук, медиапроигрователи через один.
Из RPI с колодки GPIO, взял GND и кинул на корпус тв-тюнера. Фон уменьшился, но еще мешал.

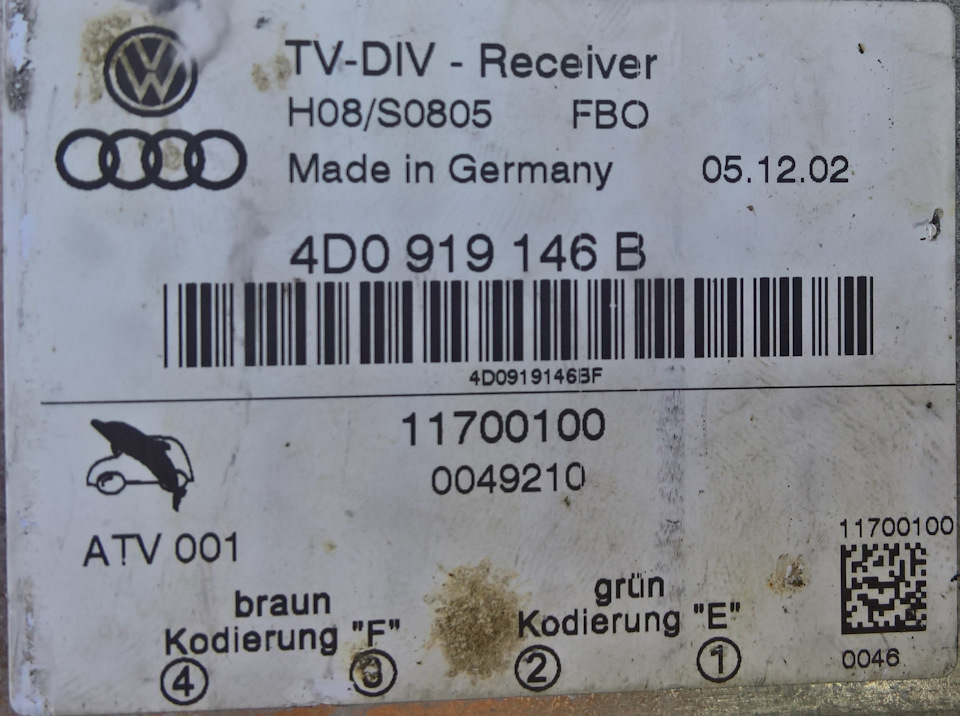

Разобрал тюнер
Полный размер

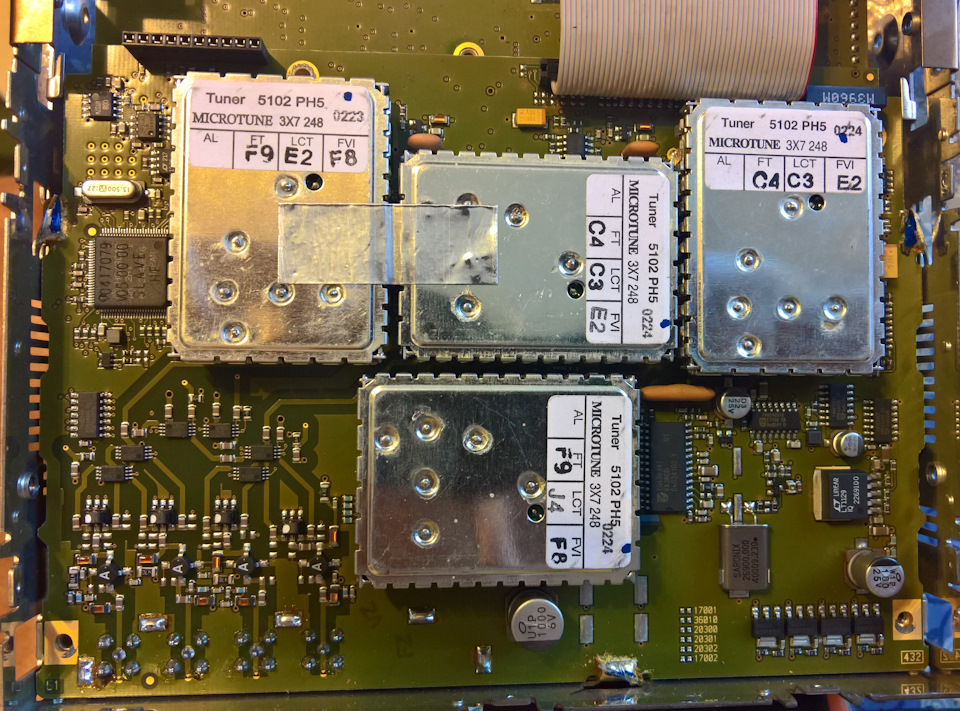

Отключил плату с декодерами аналогового сигнала
Полный размер

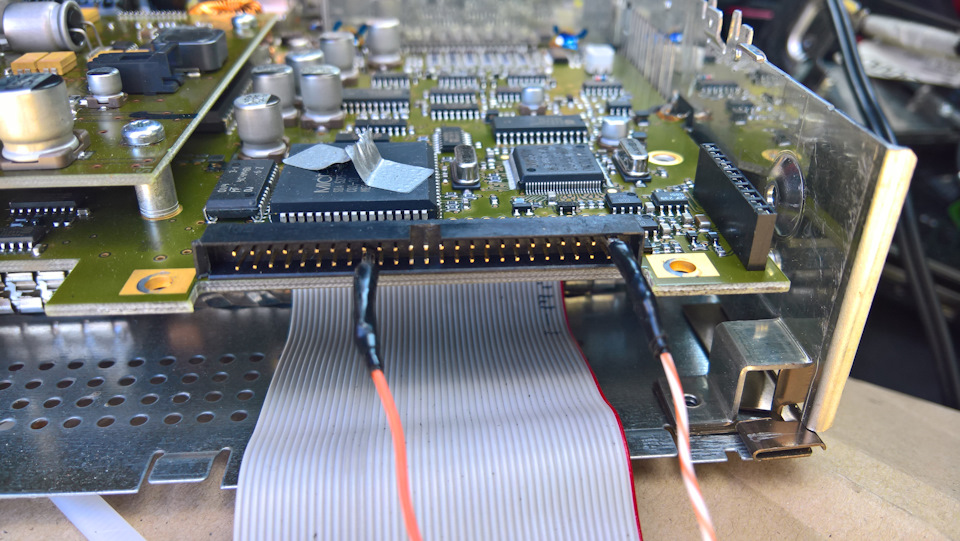

Нашел на колодке 5v (там их несколько, но с амперами просадки.) На этом пине запускается отлично.
Полный размер

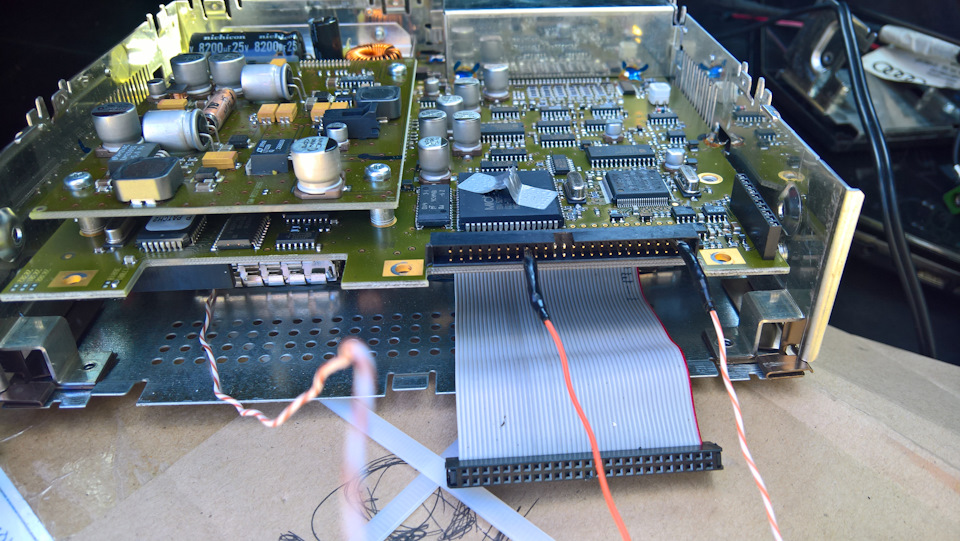

ораньжевый +, бел/ораньжевый —
Полный размер
ораньжевый +, бел/ораньжевый —
Звук идеальный
Плату демонтировал, RPI установил, в качестве управления радио пульт.
Источник: www.drive2.ru
