На сегодняшний день, в экосистему умного дома Xiaomi Mijia могут включаться сотни устройств от различных производителей. Все эти устройства так или иначе могут взаимодействовать друг с другом, а для организации этого взаимодействия нужна какая-то связь. По принципу связи — устройства можно разделить на три большие группы — wi-fi, bluetooth и zigbee.

Wi-fi устройства — обязательно имеют внешнее питания, от напрямую от бытовой электросети, или через блоки питания, чаще всего 5 В. Автономный источник питания, wi-fi посадит весьма и весьма быстро. Примеров таких устройств — очень много, климатическая техника, освещение, IP камеры — которым просто необходим быстрый интерфейс для передачи видеопотока.

Поэтому, для тех устройств которые работают автономно — производитель использует более экономичные интерфейсы, например Bluetooth в спецификации BLE — который позволяет работать месяцами от одной батарейки, хотя и накладывает жесткие ограничения на объем передаваемых данных — видео по такому интерфейсу передать невозможно.

Настройка ForkPlayer для Samsung серии K

К третьей группе относятся устройства использующие протокол zigbee — это еще более энергоэффективная чем BLE сеть, при этом имеющая самоорганизующуюся и самовосстанавливающуюся ячеистую топологию. Этот протокол позволяет использовать ретрансляторы сигнала — например накладные zigbee розетки, которые служат промежуточными узлами между оконечными датчиками и управляющим устройством.

Вот наконец окольными путями мы и добрались до управляющего устройства, примером которого служит герой обзора — мультифункциональный шлюз Aqara.

Где купить?

Поставка

Поставляется шлюз в стандартной для экосистемы упаковке, особое внимание производитель уделяет поддержке Apple HomeKit. Предупреждаю что в рамках этого обзора, это взаимодействие рассматриваться не будет.

На задней стороне коробки указаны параметры устройства, которые и объясняют почему оно называется шлюз. Основное назначение гаджета — это управление датчиками Zigbee, поэтому в нем имеется поддержка этого интерфейса. Для сопряжения с локальной сетью и интернет — используется wi-fi 2.4 Ghz.

В начальных версиях прошивок, устройство работало исключительно с датчиками Aqara, но на данный момент поддерживаются и датчики mijia.

Что в коробке

Приступим к осмотру содержимого. С доставкой проблем не возникло, шлюз приехал в целости и сохранности.

Кроме шлюза в коробке имеется только тоненькая инструкция на китайском. Хотя я неоднократно встречал мультиязыковые инструкции даже с русским языком.

Внешний вид

Шлюз имеет круглую форму, фронтальная часть имеет отверстия для динамика, в центре — логотип производителя.

Форма очень похожа на классический круглый Mijia шлюз, только тот имеет более выпуклый корпус, когда шлюз Aqara — скорее вогнутый внутрь.

На верхней части находится кнопка, одиночное нажатие на которую включает/выключает подсветку, двойное — режим охраны, тройное- режим сопряжения с датчиками и более чем 5 секундное удержание — сбрасывает в заводские настройки.

Разъем питания — как и на версии mijia — тройной, австралийско-китайско-новозеландский стандарт. Хотя выход на международный рынок должен привести в появлению менее экзотических вилок.

По всей боковой поверхности проходит полупрозрачная пластиковая вставка, под которой находится светодиодная подсветка — шлюз может выполнять роль ночника.

Приложение

Для работы с шлюзом я буду использовать привычное приложение — Mihome, напоминаю о необходимости установки региона Материковый Китай. Для пользователей IOS имеется еще приложение Aqara Home — которое совместимо с Apple Homekit. Лично я предпочитаю Android.

Подключение

Подключение wi-fi устройств умного дома, проходит по одному и тому же сценарию. После включения, гаджет включается в режиме точки доступа, создавая свою wi-fi сеть. Приложение mihome обнаруживает эту сеть, и по ее названию определяет тип устройства. Далее, в процессе подключения, ваш смартфон отключается от основной сети и подключается напрямую к устройству.

Задача состоит в передаче настроек основной wi-fi сети. Получив SSID и пароль сети, устройство перезагружается и подключается к ней.

Здесь есть нюанс — бывает, что мастер подключения mihome — просто не успевает дождаться, когда подключаемый гаджет перезагрузится и попадет в сеть, и сообщает об ошибке подключения. Хотя по факту — все нормально, можно выходить в основное окно приложения — устройство скорее всего обнаружится в комнате Default Room — так и случилось на этот раз. Обычно после первого включения прилетает обновление прошивки, а в случае шлюза — даже дважды за сутки, добавив в поддержку еще больше устройств.

Еще по теме: Как настроить курсор на телевизоре LG

Интерфейс

Плагин шлюза — практически идентичен с плагинами от mijia. Две вкладки на основном экране Gateway позволяют управлять подсветкой и функцией постановки и снятия на с охраны. Вкладка Auto — содержит опции для настройки шлюза и создания сценариев.

Вкладка Device — содержит список подключенных устройств, пока тут имеется только сам шлюз. Кликнув на него — открывается окно настроек цвета и яркости подсветки, сцен освещения, громкости динамика, добавления zigbee устройств. Раздела «сетевое радио», которое перекочевало сюда в плагине шлюза MiHome — тут нет.

При добавлении открывается список поддерживаемых гаджетов — сейчас это уже не только Aqara, но и практически все существующие датчики экосистемы, я не заметил чтобы чего-то не хватало.

Эксперимента ради, давайте — что-то подключим. У меня тут как раз завалялась нераспечатанная квадратная кнопка Aqara на три действия.

Процесс подключения точно такой же как на шлюзах Mijia — шлюз переходит в режим сопряжения с датчиками, на подключаемом датчике нужно зажать кнопку до световой индикации, после этого устройство подключается к шлюзу.

Несмотря на внешнюю идентичность, он имеет очень важное отличие от плагина Mijia. У mijia — есть один дополнительный пункт — About, из которого активируется режим разработчика — необходимый для работы шлюза с альтернативными системами. У Aqara — он отсутствует. Хотя на профильных форумах имеется информация о том, что в начале 2019 года планируется открытие режима разработчика для шлюза Aqara — если это правда, то это очень здорово.

Шлюз может работать как действием, так и условием автоматизаций. Предусмотрено 7 действий — 3 на управление сигнализацией, три — для управления подсветкой и проигрывание заданной мелодии. В конфигурациях с несколькими шлюзами — все датчики и устройства имеют сквозное управление. В одной автоматизации могут быть устройства подключенные к разным шлюзам.

Настраивается шлюз в плагине на вкладки Auto. Например опция Alert — управляет режимом охраны, который можно включать и отключать по времени и дням недели.

Можно настроить устройство — триггер, обычно это датчик открытия или движения, выбирать можно только датчики которые подключены к этому шлюзу — у меня это только кнопка. Выбирается время задержки постановки на охрану — промежуток между постановкой и взятием на охрану, далее нужно настроить действие при срабатывании сигнализации — звук и его громкость, световая индикация и отправка уведомления на телефон.

Опция linkage alert — позволяет подключать к сигнализации несколько шлюзов. Причем остальные могут находится далеко — для работы им необходим интернет, в одной локальной сети находится совершенно необязятельно.

Другие опции — дают возможность использовать шлюз как управляемую цветную подсветку, будильник — кстати громкости у него для такой работы более чем хватает. Отключать будильник можно как кнопкой на шлюзе, так и внешней кнопкой — это очень удобно.

Можно сделать дверной звонок — указав устройство триггер, например кнопку и звук который будет проигрываться при нажатии. Кстати то же самое можно сделать и в виде автоматизации.

Видеоверсия обзора

Вывод

С точки зрения пользователя Android — это точно такой же шлюз как и Mijia, но пока без режима разработчика. В остальном — разницы, совершенно нет, либо я ее просто не смог обнаружить.

Для любителей яблочной техники — это возможность управлять относительно бюджетным умным домом при помощи голосового ассистента Siri и скрестить его с другими устройствами из Apple Homekit. Но лично я прохладно отношусь как к продукции Apple так и к голосовому управлению в принципе.

На этом все. Спасибо за внимание

Источник: www.ixbt.com

Шлюз для умного дома

Пользователь захотел включать чайник со смартфона и голосовой командой сказал: «Алиса, поставь чайник», и Алиса дистанционно его включила. Хорошо бы по тому же принципу регулировать освещенность (приглушить, прибавить, отключить), управлять будильником в настольных часах, стиральной машинкой и другими устройствами в доме. Для этого и нужен шлюз.

2021-01-05 10:40:21 52

Что это?
Предназначение
Внешний вид
Принцип действия
Популярные шлюзы для умного дома
Xiaomi Mi Smart Home Hub
ELARI
Aqara Hub (EU)
Yeelight GATEWAY (MESH) (YLWG01YL)

Еще по теме: Как разобрать старый телевизор

Что это?

Шлюз – это головной мозг смарт-пространства. Он работает на протоколе ZigBee, связывает все датчики и элементы в единую систему, координирует ее работу, задает сценарии через мобильное приложение.

ZigBee – самостоятельный сетевой протокол, обеспечивающий безопасную передачу данных даже при низкой скорости. Он считается энергосберегающим, его используют в экосистемах, для устройств которых важна автономность, рациональное потребление электроэнергии.

Предназначение

Шлюз – то связующее звено, которое делает умный дом умным. Он управляет:

Датчиками освещения.
Датчиками задымления, утечки воды.
Датчиками движения.
Включением и отключением бытовой техники.
Открытием и закрытием жалюзи.
Климатическими устройствами, поддерживая оптимальную температуру и влажность.
Видеокамерами, установленными в доме.
Другими беспроводными смарт-устройствами.

Без этого модуля каждый элемент работает сам по себе.

Внешний вид

Внешне он напоминает круглую или прямоугольную коробку, помещающуюся на ладони. Корпус изготовлен из пластика, устойчивого к повреждению и солнечным лучам. Вилка может быть китайского или европейского образца – это зависит от модели.

На корпусе есть светодиодная индикация для оповещения о текущем состоянии шлюза, возможных отклонениях от сценария. Светящаяся в темноте коробка вполне может заменить ночник.

На наружной стороне есть кнопка, нажатием на которую:

Включается и выключается подсветка.
Активируется и деактивируется режим охраны.
Происходит соединение контроллера с подключаемыми смарт-устройствами.

Модуль управления выполняет и другие задачи – их полный перечень есть в инструкции к устройству.

Подключаемые по беспроводному протоколу ZigBee устройства экономно потребляют энергию: аккумуляторной батареи хватает на 1-2 года стабильной работы.

Принцип действия

Классическая домашняя сеть состоит из одного шлюза и 2-3 датчиков (количество датчиков может меняться). Шлюз – это центральное звено, в компетенции которого:

Сбор команд, поступающих с датчиков.
Обработка этих команд.
Обратная связь.

Все датчики завязаны на нем и не контактируют между собой: обесточивание центра приведет к отключению датчиков.

Принцип работы шлюза напоминает домашнюю сеть Wi-Fi, когда при отключении роутера планшеты, смарт-телевизоры, смартфоны теряют доступ к интернету.

В качестве ретрансляторов используются умные розетки с поддержкой ZigBee. Они позволяют стабильно работать датчикам даже в удалении до 30-100 м (у каждой модели свой радиус действия), обеспечивают стабильный сигнал даже через железобетонные стены.

Как настроить TAU-2 eltex VoIP

Кроме подключения телефонных аппаратов через FXS-порты, так же есть возможность настроить доступ в Интернет или подключить IPTV-приставку через 100-мегабитный порт LAN.

Инструкция по настройке Eltex TAU 2M.IP

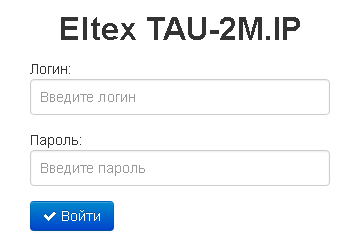

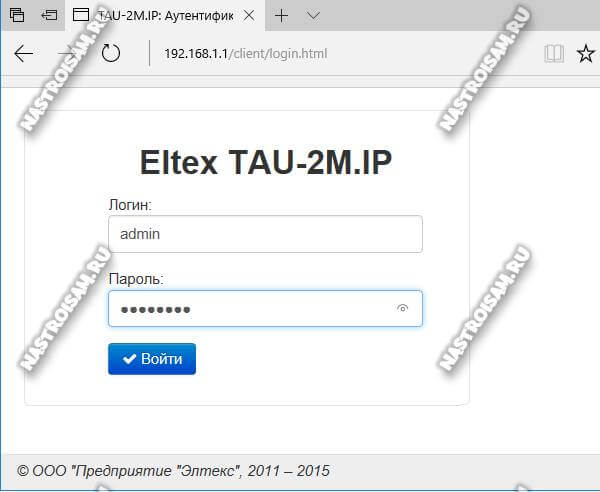

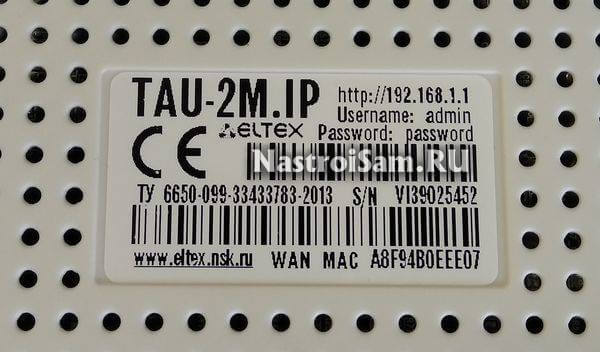

IP-адрес голосового шлюза Элтекс в локальной сети — 192.168.1.1. Логин на входа — admin, пароль по-умолчанию — password.

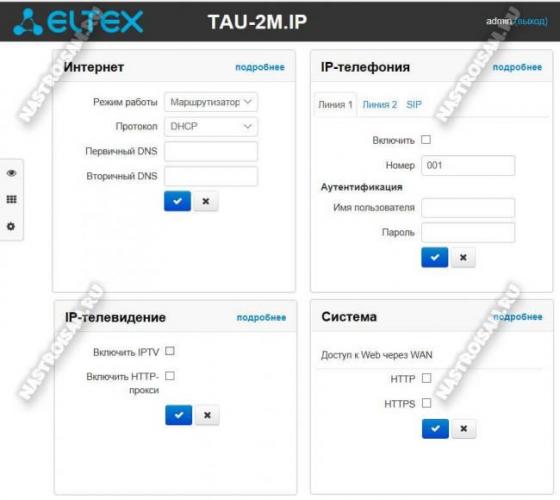

После авторизации появится окно веб-интерфейса TAU-2M.IP. Что удобно, все основные параметры собраны на одной странице и для базовой настройки пользователю не придётся перекапывать всю конфигурацию.

Обычная SIP-телефония:

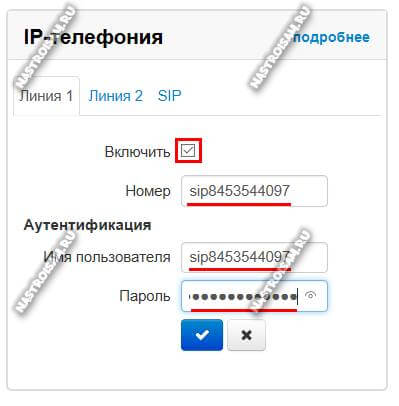

Настройка SIP телефона находится в блоке IP-телефония. На вкладке Линия 1 должна стоять галочка «Включить»:

Ниже надо ввести номер телефона, имя пользователя и пароль, которые Вам выдали при заключении договора. В нашем филиале Ростелеком номер и логин совпадают, а значит вводить надо одно и то же. Применяем изменения нажав на кнопку с галочкой. Переходим на вкладку SIP:

Здесь надо поставить галочку «Регистрация» и прописать адрес сервера регистрации, SIP-прокси и домен. В нашем филиале все три значения совпадают и используется адрес 10.0.0.254 . Сохраняем изменения.

Примечание: В некоторых случаях для работы голосового шлюза Eltex TAU 2M.IP необходимо указать идентификатор виртуальной сети — VLAN ID. Этот момент необходимо заранее уточнить в техподдержке, а так же узнать номер этого идентификатора. После этого кликаем на значок шестерёнки в меню слева чтобы попасть в расширенные параметры Элтекса. Нам нужен раздел IP-телефония -> Настройки сети:

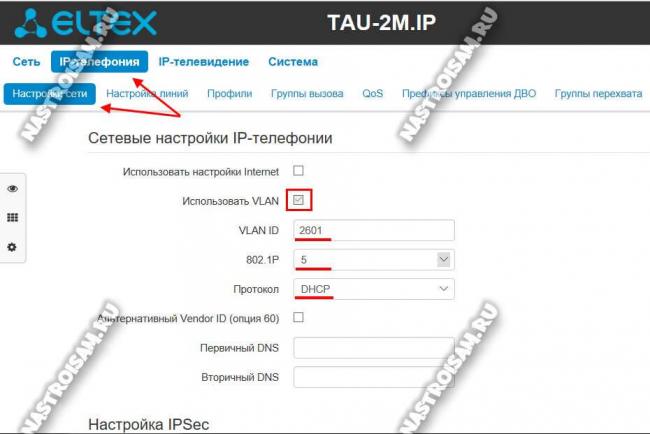

Здесь ставим галку «Использовать VLAN». В поле «VLAN ID» прописываем идентификатор сети. Приоритет «802.1P» ставим равным «5». Протокол выбирает «DHCP», то есть динамическое получение IP-адреса.

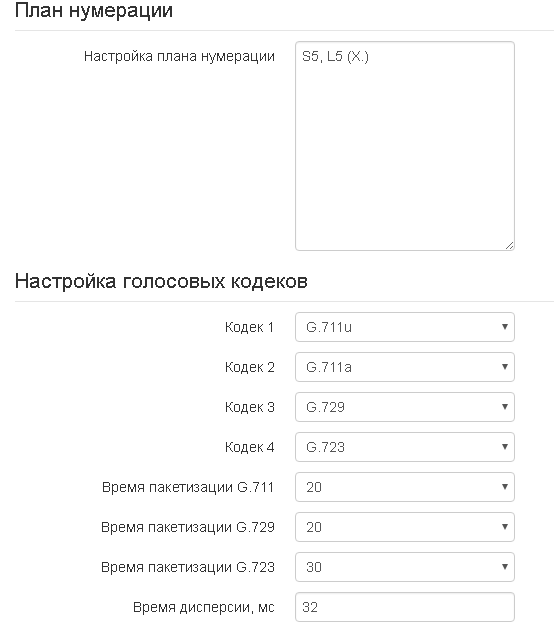

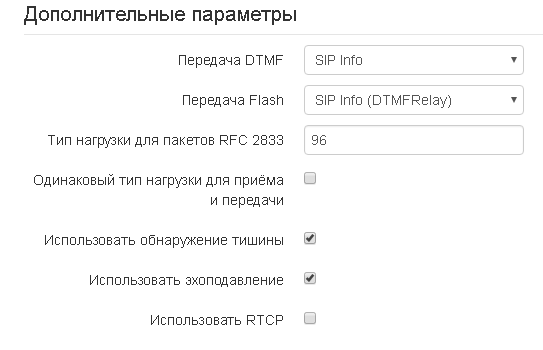

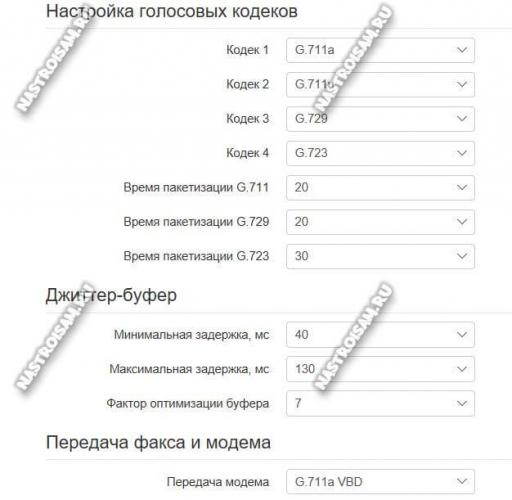

Если необходимо изменить используемые кодеки для SIP, то делается это так же в расширенных настройках ip-шлюза Eltex:

Новая телефония Ростелеком

В последнее время обороты набирает новая услуга — облачная телефония от Ростелекома. Настройка её значительно проще за счёт того, что она может работать через сеть абсолютно любого провайдера.

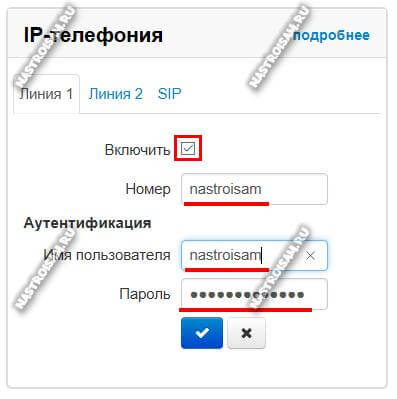

На вкладке Линия 1 надо поставить галку «Включить», после чего прописать номер, имя пользователя и пароль из карточки, выданной при подключении. Применяем изменения.

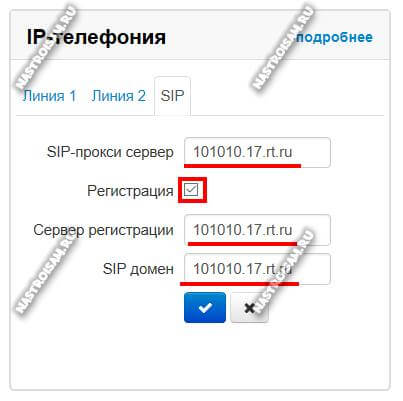

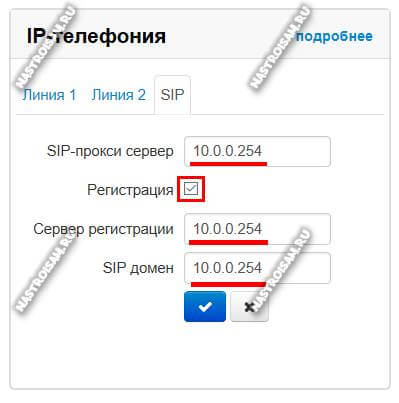

Переходим на вкладку SIP:

Ставим галочку «Регистрация» и вводим адрес SIP-прокси, сервера регистрации и домена. Эти данные так же должны быть указаны в договоре или сопроводительной документации. Применяем изменения. После этого подключаем шлюз к роутеру и проверяем как работает новая телефония Ростелеком.

Подключение к Интернет

Как я уже сказал ранее, голосовой шлюз Eltex TAU 2M.IP может самостоятельно подключаться к Интернету и раздавать подключение устройству, подключенному к LAN-порту.

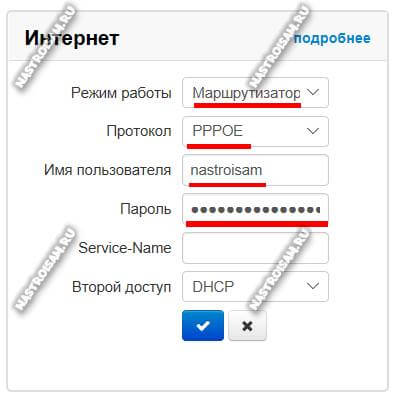

Настройка подключения очень простая. В поле «режим работы» выбираем значение «Маршрутизатор». Ниже необходимо указать протокол. В нашем случае используется PPPoE. Ниже прописываем логин и пароль на подключения из карточки, выданной при заключении договора.

Нажимаем на кнопку с галочкой чтобы применить изменения.

Смена заводского пароля

После того, как настройка Eltex TAU 2M.IP завершена, я настоятельно рекомендую изменить пароль на доступ к настройкам голосового шлюза.

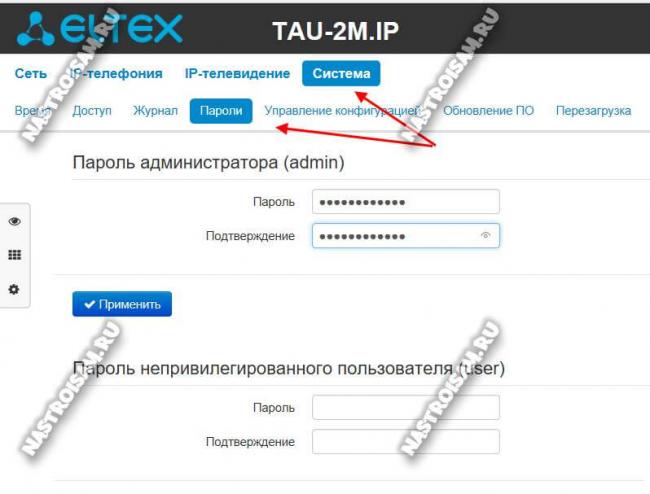

Для этого в расширенных параметрах системы открыть раздел Система -> Пароли и прописать для Администратора(admin) новый пароль. Не забудьте нажать на кнопку «Применить».

Абонентский шлюз TAU-2M.IP предназначен для подключения аналоговых телефонных аппаратов и факс-модемов к IP-сети. Благодаря встроенному маршрутизатору устройство обеспечивает возможность подключения оборудования локальной сети к сети широкополосного доступа. К устройству можно подключить один компьютер, доступ в интернет для которого возможен с помощью встроенных функций NAT/DHCP-сервера. USB-разъем используется для подключения внешнего накопителя, 3G/4G USB-модема или Wi-Fi-адаптера.

IP адрес для подключения к устройству 192.168.1.1 доступ через порт LAN, логин и пароль по умолчанию admin password. Переходим в настройки:

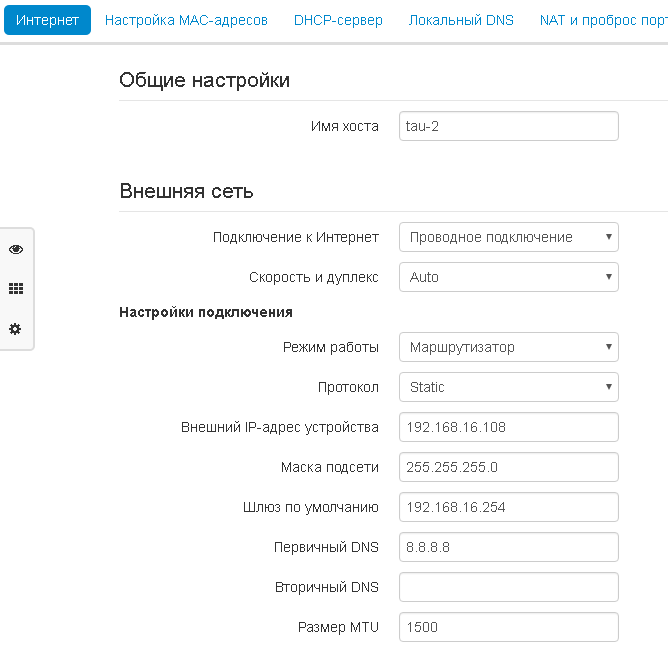

Сеть – интернет Настраиваем IP адрес Tau на порту WAN

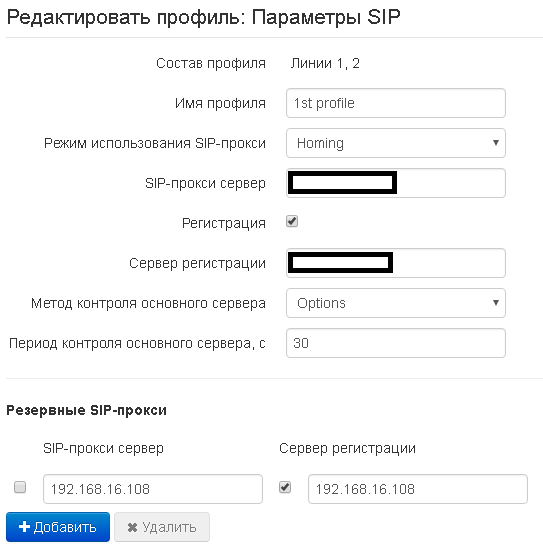

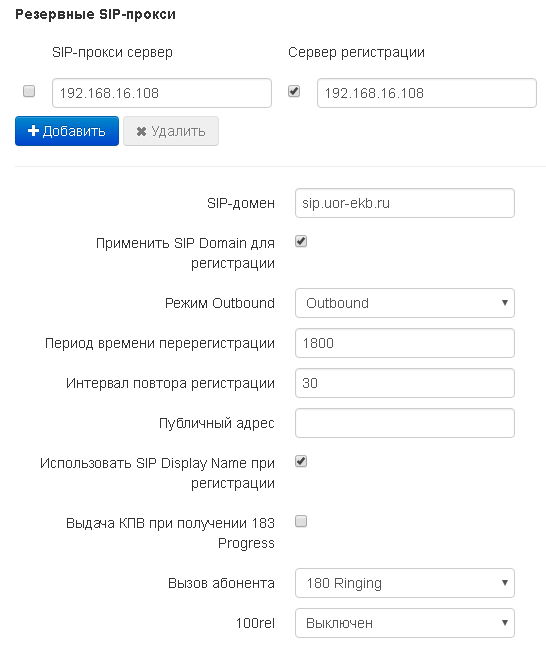

Переходим в настройки IP-телефонии – Профили, настраиваем профиль 1 Режим использования Homing SIP-прокси сервер, сервер регистрации – ip или имя нашего sip-сервера

Резервный SIP-прокси, сервер регистрации ip адрес самого устройства – tauРежим Outbound – outbound Периодический опрос SIP-сервера – Options (30 сек) В плане нумерации разрешим любой набор

Резервный SIP-прокси, сервер регистрации ip адрес самого устройства – tau

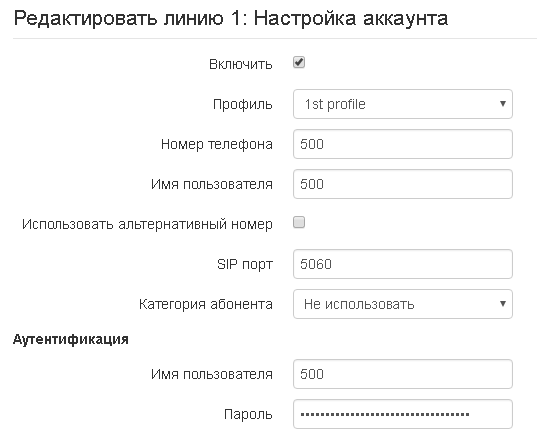

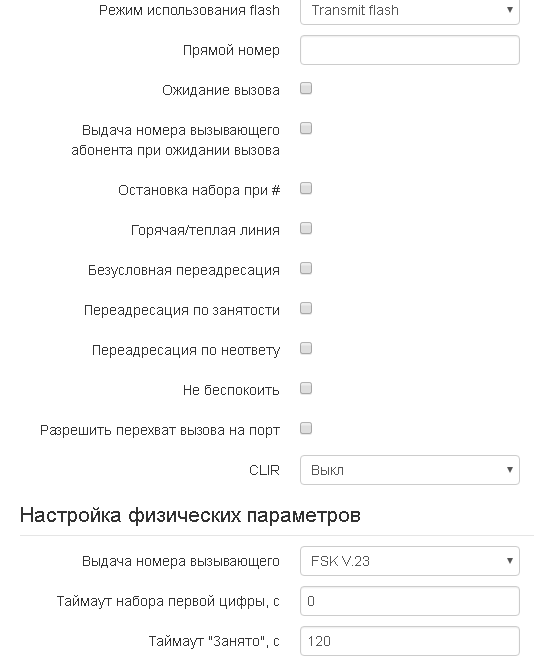

Переходим в IP-телефония – настройка линий, настраиваем аккаунт Вписываем Имя пользователя и пароль Режим использования flash – Transmit flash Выдача номера вызывающего – FSK V.23
