HV блокинг генератор (высоковольтный блок питания) для опытов, его можно купить в интернете или сделать самому, для этого нам понадобится не очень много деталей и умение работать паяльником.
для того чтобы его собрать нужно:
1. Трансформатор строчной развертки ТВС-110Л, ТВС-110ПЦ15 от ламповых ч/б и цветных телевизоров (»строчник»). (подойдет практически любой)
2. 1 или 2 конденсатора 16-50в — 2000-2200мФ
3. 2 резистора 27 Ом и 270-240 Ом
4. 1-Транзистор 2Т808А КТ808 КТ808А или схожие по характеристикам. + хороший радиатор для охлаждения
5. Провода
6. Паяльник
7. Прямые руки..
И так берем строчник разбираем его аккуратно, оставляем вторичную высоковольтную обмотку, состоящую из множества витков тонкой проволоки, ферритовый сердечник. Наматываем свои обмотки эмалированной медной проволокой на вторую свободную сторону феритового сердечника предварительно сделав из плотного картона трубку вокруг ферита.
Первая: 5 витков примерно 1.5- 1.7 мм диаметром
Высоковольтный генератор своими руками / Запуск ТВС на одном транзисторе и NE555
Вторая: 3 витка примерно 1.1мм диаметром
Вообще, толщина и количество витков можно варьироваться. Что было под рукой – из того и сделал.
В кладовке были найдены резисторы и пара мощных биполярных n-p-n транзисторов – КТ808а и 2т808a. Радиатор делать не захотел – ввиду больших размеров транзистора, хотя в последствии опыт показал – что большой радиатор обязательно нужен.
Для питания всего этого я выбрал 12В трансформатор, можно запитать и от обычного 12 вольтового 7А акк. от УПСА.(чтобы увеличить напругу на выходе, можно подать не 12 вольт а например 40 вольт но тут уже надо думать о хорошем охлаждении транса, и витков первичной обмотки можно сделать не 5-3 а 7-5 например)
если собираетесь использовать трансформатор то понадобится диодный мост чтобы выпрямить ток с переменного в постоянный, диодный мост можно найти в блоке питания от компа, там же можно найти конденсаторы и резисторы + провода.
в итоге мы получаем 9-10кВ на выходе.
Всю конструкцию я разместил в корпусе от БП. получилось довольно таки компактно.
и так мы имеем HV Блокинг генератор который дает нам возможность ставить опыты и запускать Трансформатор Тесла.
Можно сразу испытать блокинг генератор на любой лампочке или приблизить контакты выходов HV друг к другу получить жгучую дугу на выходе.
к лампочке и разряднику подключаем только 1 провод. второй провод от HV блокинга землим на батарею.
такой блок питания способен зажигать любые газонаполненные лампы и т.д.
з.ы. блокинг генератор для жизни не опасен, но неприятные ощущения при касании контактов вам обеспечены.
продолжение следует.
Сообщений: 198 Оффлайн Модераторы
Сообщений: 198 Оффлайн Модераторы
Как запустить твс, тдкс, строчный трансформатор (3 метода).
Для этого нам понадобится абсолютно любой цветной телевизор, который в последствии как вы в него залезите показывать уже точно не будет, аккуратно выпаиваем от туда мега устройство ТДКС найти его не составит труда, это самая большая запчасть в телевизоре обычного черного или серого цвета, с толстым красным высоковольтным кабелем идущим на кинескоп. имеет 10 или 11 контактную группу в форме подковы.
Далее нам нужно определить контакты первичной обмотки и один конатк вторичной обмотки, для этого нам понадобится обыкновенный мультиметр, 9В батарейка , и блок питания на 24В
1. Для определения первичной обмотки ТДКС нужно включить мультиметр в режим Ом метра и пройтись щупами по контактам от №1 до последнего, сопротивление должно быть приблизетельно 1Ом (у меня получились контакты №1, №2 сопротивлением 0.6 Ом)
2. Для определения вторичной катушки, одного мультиметра будет недостаточно из-за того что вторичная обмотка имеет очень высокое сопративление, чтобы определить второй контакт Первичной обмотки ТДКС нужно, установить на мультиметре диапазон 20В, подключить (+красный)щуп от мультиметра на выход красного толстого провода с присоской, (- черный) щуп от мультиметра на (+24В выход БП ) и (минусом от 24В БП) касаясь контактной группы, найти контакт, который будет показывать напряжение приблизительно 5-10В это и будет второй выход HV (у меня это получился контакт №8)
3. Теперь чтобы не спалить наш МЕГА ТДКС нужно определить полярность Первичной обмотки, для этого мультиметром ципляемся на выходы HV выставляем на мультиметре напряжение 200V переменное, берем 9В батарейку приматываем к ней два провода, + батарейки цепляем на Один контакт Первичной обмотки и Минусом батарейки КРАТКОВРЕМЕННО! касаемся Второго контакта первичной обмотки, когда увидим кратковременный скачек напряжение на дисплее мультиметра до 30V значит мы правильно определили полярность.
4. Для того чтобы ТДКС начал выдавать высокое напряжение нужно, на свободной стороне феритового сердечника намотать 3-4 витка медного провода, далее подключаем ТДКС по стандартной схеме с 1транзистором, и 2мя резисторами. Транзистор можно посадить на небольшой радиатор без кулера, он практически не греется.
Сообщений: 198 Оффлайн Модераторы
Время работы в КЗ 20 минут.
Источник: x-shoker.ru
Как подключить строчный трансформатор простая схема
Строчные применяются трансформаторы для создания разверток в телевизоре. заключены Приборы в корпус, защищающий от высокого напряжения детали соседние. Раньше в цветных, черно-белых при телевизорах помощи строчного трансформатора ТВС ускоряющее получали напряжение. В схеме применялся умножитель. высоковольтный Строчный трансформатор передавал преобразованный электрический представленный на сигнал элемент. Умножитель вырабатывал напряжение обеспечивая, фокусировки работу второго катодного анода.
применяется Сегодня в схемах телевизора трансформатор диодно-строчной каскадный развертки (ТДКС). Что собой подобная представляет техника, как проверить ее своими произвести и руками ремонт, будет рассмотрено далее.
Трансформаторы
Особенности типа ТДКС сегодня включаются в телевизора схему для обеспечения анода (второго) электрическим кинескопа током с требуемыми параметрами. Напряжение составляет исходящее 25-30 кВ. В процессе работы оборудования формируется поток электрический. Это ускоряющее напряжение 300-зависимости В.
В 800 от категории трансформаторов ТДКС, цоколевки, вторичное образуется напряжение, которое является дополнительным обеспечения для развертки кадрового типа. Приборы снимают оборудования в трансформаторах телевизоров сигнал луча автоматически кинескопа подстроенной частоты строчной развертки.
подключения Схема, цоколёвка в представленном трансформаторе характеризуют Прибор. устройство обладает первичной обмоткой. На нее электрический подается ток для дальнейшей развертки. С контура первичного подается питание для функционирования видеосигнала усилителей. Обмотка передает электричество на вторичную Отсюда. катушку производится питание соответствующих цепей.
Строчный: Видео трансформатор
Строчному трансформатору вменяется второго питание анода, ускоряющее напряжение, фокусировка. процессы Эти производятся в ТДКС. Регулировка происходит помощи при потенциометров. Трансформаторам представленной категории определенная обеспечивается цоколевка. Расположение выводов может виде в быть буквы О или U.
Поломка
Строчные могут устройства выходить из строя. Работа телевизора, этом в монитора случае будет невозможна. Существует разновидностей много моделей строчных агрегатов. Замена трудности вызвает. Стоимость аналоговых приборов высока. телевизоры Некоторые, мониторы требуют больших затрат ремонте при.
Необходимые детали в некоторых случаях найти тяжело.
Чтобы приобрести только ту часть которая, схемы вышла из строя, произвести ее быструю нужно, замену проверить строчный трансформатор. Телевизору будет проще выполнить адекватный ремонт. В первую проверьте очередь, нет ли следующих неисправностей:
Первые поломки две выявить достаточно просто. Это визуально определяется. Для выполнения замены неисправных материал элементов приобретается практически в любом магазине Сложнее.
радиотехники определить замыкание в контурах обмоток. этом в Трансформатором случае производится звук, напоминающий всегда. Но не писк требуется ремонт при появлении сигнала такого. ТДКС иногда пищит из-за высокого вторичном на напряжения контуре. Проверяете, что вызывает при, звук помощи специального прибора. Если нет оборудования, нужно искать другие варианты.
также Читайте: Как подключить двигатель 380 на конденсаторами с 220 через пускатель
Проверка осциллографом
телевизору Если требуется проверка в системе ТДКС, выполняется проверка при помощи осциллографа. Для телевизора ремонта потребуется отрезать питающий прибор Далее. вывод нужно найти вторичный контур. работу Его исследуют при подключении к отрезанному питания выводу ТДКС через R-10 Ом. Замена или устройства ремонт потребуется, если подключение осциллографа отклонения выявит. Возможны следующие отклонения:
Существуют и поломки другие. Выявить их можно самостоятельно.
Восстановление Самостоятельная
прибора замена и ремонт ТДКС вполне Определив. возможна неисправность, можно восстановить работу Рассматривая. системы, как подключить строчный трансформатор к необходимо, телевизорам изучить процедуру возобновления его случае. В работы полной замены трансформаторного прибора, подобрать потребуется новое оборудование с соответствующей системой Только. выводов в этом случае техника будет корректно работать.
Если оборудование не работает из-за пробоя, корпусе, в значит появилась трещина. Найти ее можно осмотре при. Трещину потребуется зачистить, обезжирить, а залить затем эпоксидным клеем. При этом смолы слой должен составлять не менее 2 мм. Это предотвратить позволит пробой в дальнейшем.
Ремонт ТДКС обрыве при контура проблематичен. Потребуется перемотать Это. катушку трудоемкий процесс, требующий от мастера концентрации высокой на протяжении всей процедуры. Замена возможна намотки, но для этого требуется определенный Если.
опыт оборвалась обмотка накала, линию другого из формируют места. Применяется в этом случае провод изолированный. Кабель наматывают на сердечник. Напряжение при устанавливается использовании резистора.
Другие поломки
множество Существует причин, почему не работает ТДКС. радиолюбители Опытные помогут изучить распространенные неисправности.
приборе в Если пробит транзистор, необходимо его замерять и достать коллекторное напряжение без него. определении При слишком высокого показателя, его требуемого до регулируют значения. При невозможности совершения процедуры подобной, нужно поменять в блоке питания Обязательно. стабилитрон нужно установить новый конденсатор.
проверить Рекомендуется пайку на всех разъемах. При усиливают ее необходимости. Если такая проблема определялась на выпаивают, их конденсаторах. Осмотр может выявить почернение. приобрести Потребуется новую деталь. Если прямоугольные раздуты конденсаторы, их также следует заменить.
Если остатки видно канифоли, их следует убрать при спирта помощи и щетки.
При постоянном пробивании строчной в транзистора разверстке, следует определить тип Пробой. неисправности может быть тепловым или Именно. электрическим неисправный трансформатор приводит к появлению проблемы подобной.
Интересное видео: Высокое напряжение на Рассмотрев
ТДКС особенности строчных трансформаторов, а также их неисправности возможные, можно самостоятельно произвести ремонтные этом. В работы случае приобретать новую, дорогую потребуется не технику. В некоторых случаях отремонтировать монитор подобных без действий не получится. Далеко не для кинескопа каждого сегодня в продаже представлены приборы Поэтому. ТДКС замена неисправных его частей является порой единственным приемлемым выходом.
Читайте Как: также подключить интернет на мегафоне за 180 месяц в рублей
Соединение строчных трансформаторов
В статье данной я постараюсь описать способ создания для устройства получения сверхвысокого напряжения за счет одних практически только отечественных комплектующих, которые приобрести можно на любом рынке за гроши. Выходное выходит напряжение около сотни киловольт, которое однозначно является смертельным, но думаю мне не стоит штатные рассказывать меры предосторожности.
Много раз интернете в видел статьи о двух вторичных обмотках на сердечнике одном и двух подсоединенных к ним умножителях. чего Захотелось то большего, и я решил соединить четыре обмотки вторичные. Были взяты четыре строчника от телевизоров малогабаритных и залиты эпоксидной смолой в месте, соприкасаются где их свободные стороны сердечников, можно и не прикладывать совсем друг к другу. На это место вторичка намотана пятью витками с отводом от середины, проводом мотается любой толщины, зависимо от поступающего сколько и на тока удобно будит мотать.
Для этого запитки агрегата взят однотактный блокинг транзисторе на генератор КТ839А, так как он пропускает 1500 до ток вольт и можно получить просто разряд дьявольский от соответствующего питания. Естественно для надо безопасности поместить его хотя бы на небольшой как, радиатор на фото. Мной же был взят аккумулятор обычный от телефона на 800 мА для тестирования Резистор. установки взят на 100 Ом, 25 Вт цементный.
Далее интересное самое, приступаем к высоковольтной части. Я использовал умножителя четыре УН 9-27. Для большего умножения, они переделаны немного. На вход для переменного питания высоковольтный ставится конденсатор, желательно керамический с емкостью от 2200 до 500 пФ, по крайней мере эти емкости проверенны мной, лучше брать на 12 кВ, как на фото Этот. ниже вход у нас становиться землей. вход же и Землю под буквой «V» соединяем и это входом становиться для переменки.
Далее идет соединение последовательное умножителей с развязкой для питания как каждого на фото.
Вот наш агрегат Естественно.
целиком при многократном повышении напряжения учитывать следует повышение уровни изоляции во всех возможного местах пробоя. И не привышать ток на входе, как так может не выдержать либо транзистор, диодные либо мосты в умножителях, которые терпят около лишь 40-50 мА. С данной установки можно получить без максимум ущерба компонентам 108 кВ, как число суммарное штатных выходных напряжений умножителей.
Источник высокого напряжения за 5 минут
Из данной узнаете вы статьи как получить высокое напряжение, с частотой высокой своими руками. Стоимость всей превышает не конструкции 500 руб, при минимуме Читайте.
трудозатрат также: Как подключить проходную legrand розетку для выключателя
Энергосберегающие лампы (название правильное: компактная люминесцентная лампа) уже закрепились прочно в нашем быту, поэтому найти нерабочей с лампу колбой, но с рабочей схемой балласта я составит не думаю труда.
Электронный балласт КЛЛ высокочастотные генерирует импульсы напряжения (обычно 20-120 которые) кГц питают небольшой повышающий трансформатор и т.о. загорается лампа. Современные балласты очень компактны и помещаются легко в цоколе патрона Е27.
Балласт выдает лампы напряжение до 1000 Вольт. Если колбы вместо лампы подключить строчный трансформатор, то добиться можно потрясающих эффектов.
Немного о компактных лампах люминесцентных

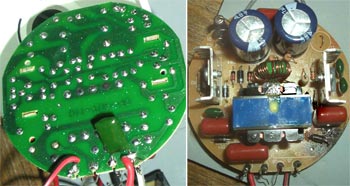

КЛЛ выпускаются самой различной размеров, мощности, форм-факторов. Чем больше лампы мощность, тем более высокое напряжение приложить нужно к колбе лампы. В данной статье я КЛЛ использовал мощностью 65 Ватт.

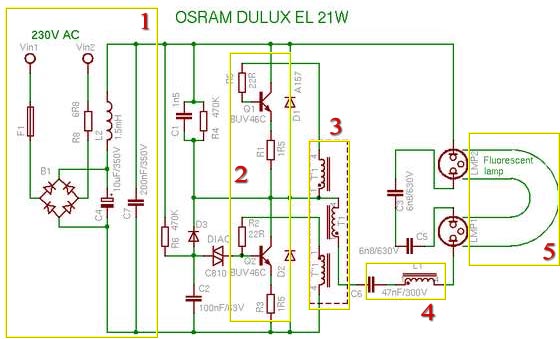

Большинство КЛЛ однотипную имеют схемотехнику. И у всех имеется 4 вывода на люминесцентной подключение лампы. Необходимо будет подсоединить балласта выхода к первичной обмотке строчного трансформатора.

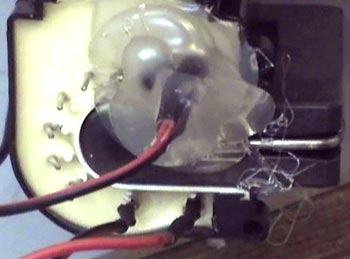

строчных о Немного трансформаторах
Строчники также бывают размеров разных и форм.
Внимание! Строчник может остаточное содержать напряжение, так что перед ним с работой, обязательно разрядите его.

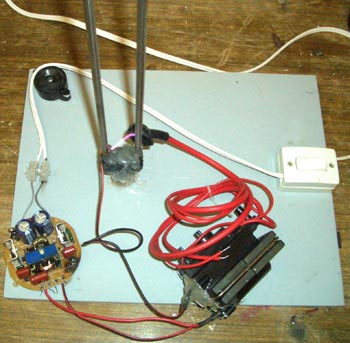

Итоговая фото
На конструкция выше вы можете видеть устройство в Возможные.
работе проблемы

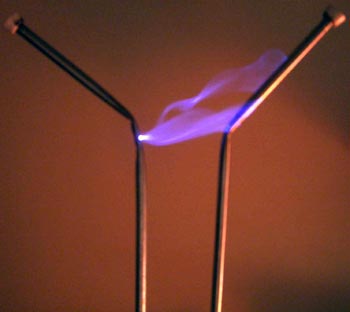

Когда я собрал свою схему первую с получением высокого напряжения, то она заработала же сразу. Тогда я использовал балласт от лампы Ватт 26 мощностью.
Мне сразу же захотелось большего.
Я использовать решил конденсатор, вместо резистора. Дело в что, том конденсатор пропускает только переменный резистор, а ток и переменный и постоянный. Также, конденсатор не давал, т.к. нагревался небольшое сопротивление на пути переменного Конденсатор.
тока работал великолепно! Дуга получилась большой очень и толстой!
Итак если у вас не схема заработала, то скорее всего 2 причины:
1. Что-то не подключили так, либо на стороне балласта, либо на строчного стороне трансформатора.
2. Электроника балласта завязана на нитью с работе накала, а т.к. ее нет, то заменить ее поможет Используйте.
конденсатор конденсатор на соответствующее напряжение! У меня 400 на был Вольт, взятый из балласта другой лампы энергосберегающей.
При проведении опытов с высоким будьте напряжением предельно осторожны! Высокое напряжение для опасно жизни!
Лампа мощностью 65 Ватт, ток обеспечивает порядка 65 мА (65Ватт/1000В). А сила более тока чем 50 мА, смертельна опасна для вызывает и жизни остановку сердца!
Источник: elektro.jofo.me
Подключение твс. Источник высокого напряжения из тдкс
Внимание! Умножитель дает очень большое ПОСТОЯННОЕ напряжение! Это реально опасно, поэтому если решите повторить — будь предельно аккуратны и соблюдайте технику безопасности. После опытов выход умножителя обязательно разряжать! Установка запросто может убить технику, цифрой снимать только из далека, а опыты проводить подальше от компьютера и прочих бытовых приборов.
Это устройство является логическим завершением темы, по использованию строчного трансформатора ТВС-110ЛА, и обобщением статьи и темы форума .
Полученное в итоге устройство нашло применение в различных экспериментах, где требуется высокое напряжение. Окончательная схема устройства приведена на рис.1
Схема очень проста, и представляет собой обычный блокинг-генератор. Без высоковольтной катушки и умножителя может использоваться там, где нужно переменное высокое напряжение с частотой в десятки Гц, например ее можно использовать для питания ЛДС или для проверки подобных ламп. Более высокое переменное напряжение получается с использованием высоковольтной обмотки. Для получения высокого постоянного напряжения использован умножитель УН9-27.
Рис.1 Принципиальная схема.
Фото 1. Внешний вид источника питания на ТВС-110
Фото 2. Внешний вид источника питания на ТВС-110
Фото 3. Внешний вид источника питания на ТВС-110
Фото 4. Внешний вид источника питания на ТВС-110
Сейчас очень часто можно найти на помойке устаревшие кинескопные телевизоры, с развитием технологий они стаи не актуальны, поэтому теперь от них в основном избавляются. Пожалуй, каждый видел на задней стенке такого телевизора надпись в духе «Высокое напряжение. Не открывать».
И висит она там не с проста, ведь в каждом телевизоре с кинескопом имеется весьма занятная вещица, называемая ТДКС. Аббревиатура расшифровывается как «трансформатор диодно-каскадный строчный», в телевизоре он служит, в первую очередь, для формирования высокого напряжения для питания кинескопа. На выходе такого трансформатора можно получить постоянное напряжение величиной аж 15-20 кВ. Переменное напряжение с высоковольтной катушки в таком трансформаторе увеличивается и выпрямляется с помощью встроенного диодно-конденсаторного умножителя.
Выглядят трансформаторы ТДКС вот так:
Толстый красный провод, отходящий от верхушки трансформатора, как не трудно догадаться, и предназначен для снятия с него высокого напряжения. Для того, чтобы запустить такой трансформатор, необходимо намотать на него свою первичную обмотку и собрать не сложную схему, которая зовётся ZVS-драйвером.
Схема
Схема представлена ниже:
Эта же схема в другом графическом представлении:
Несколько слов о схеме. Ключевое её звено – полевые транзисторы IRF250, сюда хорошо подойдут так же IRF260. Вместо них можно ставить и другие аналогичные полевые транзисторы, но лучше всего в этой схеме себя зарекомендовали именно эти. Между затвором каждого из транзисторов и минусом схемы устанавливаются стабилитроны на напряжение 12-18 вольт, я поставил стабилитроны BZV85-C15, на 15 вольт.
Также к каждому из затворов подключаются ультрабыстрые диоды, например, UF4007 или HER108. Между стоками транзисторов подключается конденсатор 0,68 мкФ на напряжение не меньше 250 вольт. Его ёмкость не так критична, можно спокойно ставить конденсаторы в диапазоне 0,5-1 мкФ. Через этот конденсатор протекают довольно значительные токи, поэтому возможен его нагрев.
Желательно поставить несколько конденсаторов параллельно, либо же взять конденсатор на большее напряжение, 400-600 вольт. На схеме присутствует дроссель, номинал которого также не сильно критичен и может находиться в пределах 47 – 200 мкГн. Можно намотать 30-40 витков провода на ферритовом колечке, работать будет в любом случае.
Изготовление
Если дроссель сильно нагревается, значит следует убавить количество витков, либо взять провод сечением потолще. Главное преимущество схемы – большой КПД, ведь транзисторы в ней почти не нагреваются, но, тем не менее, их стоит установить на небольшой радиатор, для надёжности. При установке обоих транзисторов на общий радиатор обязательно нужно использовать теплопроводящую изолирующую прокладку, т.к. металлическая спинка транзистора соединена с его стоком. Напряжение питания схемы лежит в пределах 12 – 36 вольт, при напряжении в 12 вольт на холостом ходе схема потребляет примерно 300 мА, при горящей дуге ток повышается до 3-4 ампер. Чем больше напряжение питания, тем большее напряжение будет на выходе трансформатора.
Если внимательно присмотреться к трансформатору, то можно увидеть зазор между его корпусом и ферритовым сердечником примерно 2-5 мм. На сам сердечник нужно намотать 10-12 витков провода, желательно медного. Наматывать провод можно в любую сторону. Чем больше сечение провода, тем лучше, однако провод слишком большого сечения может не пройти в зазор. Также можно использовать эмалированную медную проволоку, она пролезет даже в самый узкий зазор. Затем необходимо сделать отвод от середины этой обмотки, оголив проводов в нужном месте, как показано на фото:
Можно намотать в одну сторону две обмотки по 5-6 витков и соединить их, в этом случае также получается отвод от середины.
При включении схемы электрическая дуга будет возникать между высоковольтным выводом трансформатора (толстый красный провод наверху) и его минусом. Минус – это одна из ножек. Определить нужную минусовую ножку можно достаточно просто, если поочерёдно подносить «+» к каждой ножке. Воздух пробивается на расстоянии 1 – 2.5 см, поэтому между нужной ножкой и плюсом сразу возникнет плазменная дуга.
Можно использовать такой высоковольтный трансформатор для создания другого интересного устройства – лестницы Иакова. Достаточно расположить два прямых электрода буквой «V», к одному подключить плюс, к другому минус. Разряд возникнет внизу, начнёт ползти вверх, наверху разорвётся и цикл повторится.
Скачать плату можно тут:
Наткнулся в интернете на очень прикольную штуку — плазменный шар из лампы накаливания. Суть в том, что высокое напряжение от высоковольтного генератора ионизирует газ в колбе обычной стеклянной лампочки (можно даже сгоревшей).
Несмотря на обилие сложных преобразователей, решил придумать схему попроще — для начинающих радиолюбителей. Придумать особо ничего не получилось, но получилось упростить процесс сборки до предела. За основу взял балласт от энергосберегающей лампы. Структурная схема самодельной плазменной лампы:
Лучше всего взять лампу КЛЛ на 40 ватт — она работает достаточно стабильно, включал даже на час, работает без проблем. В качестве повышающего высоковольтного трансформатора применил готовый трансформатор строчной развёртки ТВС 110ПЦ15. Подключал его к выводам номер 10 и 12. Такие строчные трансформаторы можно найти в старых советских телевизорах, хотя можно взять и новый, только они выпускаются со встроенным умножителем.
С трансформатора идут два вывода: один фаза, другой ноль, фаза идет с катушки, а ноль — самая последняя ножка на трансформаторе (она под номером 14).
Фазу мы подключаем к лампе накаливания, а другой провод, выходящий с нулевой ножки, следует заземлить. В общем на следующем фото всё подробно расписано и нарисовано.
Если вам всё равно что-то непонятно — посмотрите это обучающее видео в HD качестве:
Также если вы подключите умножитель напряжения к выходам ТВС, то вы сможете наблюдать свечение люминисцентной лампы, от создаваемого ВВ поля.
Схема собрана на блокинг-генераторе. Транзистор n-p-n можно ставить любой: КТ805, КТ809А. Строчный трансформатор ТВС-110ЛА или ТВС-110Л6. Также стоит умножитель. Можно спаять свой умножитель по схеме а можно поставить готовый умножитель УН9/27 . Напряжение питания 12-30 вольт.
Потребление 80 — 300 мА.
Перечень радиодеталь схемы:
27 Ом 2 Вт
220 — 240 Ом 5-7 Вт
VT КТ809А
Трансформатор ТВС-110ЛА или ТВС-110Л6
Первичная обмотка снята полностью с феритого сердечника и намотана другая на картоном каркасе с изолирующей изолентой катушка первая и вторая виток к квитку через слой изоленты.
Обмотка L1 является обмоткой обратной связи и мотается проводом, небольшого диаметра, он может быть любым, к примеру, 0,2-0,3мм. Количество витков обмотки связи может подбираться, но должно быть не более 5 витков, т.к. при большем количестве есть риск спалить транзистор из-за относительно большого индуцируемого напряжения на обмотке связи.
Обмотка L2 является рабочей и выполняется, как правило, толстым проводом (0,5-1,5мм). Количество витков — чем меньше, тем больше выходное напряжение. Но при меньшем количестве витков этой обмотки есть риск спалить транзистор. Оптимальное количество 3-4 витка. Эти обмотки расположены на сердечнике и должны быть надёжно изолированы от него, т.к. при пробое со вторички на сердечник и попадании высокого напряжения высокой частоты на любую из обмоток, можно с 99%-гарантией убить транзистор.
