Неисправность, собственно говоря, тоже вполне стандартная- темный экран, звук есть. Можно с огромной долей вероятности сразу сказать что перегорели светодиоды в подсветке, но для начала следует убедиться что LEDдрайвер исправен.
Проверить LED драйвер достаточно просто- нужно всего-лишь замерить напряжение на разъеме подключения светодиодных стрингов.
Замеры показали следующее:
В дежурном режиме присутствует напряжение +24V, при включении в рабочий режим- поднимается до +105V. Вывод- светодиодный драйвер исправен, необходимо разбирать матрицу и перепаивать перегоревшие светодиоды.
ОФТОП. Мне довольно часто на почту приходят сообщения типа «почему так? В телевизоре применены 6-ти Вольтовые светодиоды в количестве 12 штук, то есть рабочее напряжение должно быть 72V, а замеры показали больше 100V. Может быть это и есть основная причина их перегорания?»
Ремонт подсветки.ТВ Prestigio.
Отвечу: LED драйвер и работает таким образом что сначала создает повышенное напряжение (причем во многих случаях превышающее номинальное), и лишь после зажигания светодиодной цепочки это напряжение регулируется до нормального уровня. Так как при обрыве одного (или нескольких) светодиодов ток через стринги не проходит, соответственно и напряжение регулироваться не будет.
Итак, мы остановились на том, что все-же неисправны сами светодиоды, следовательно необходимо снимать матрицу. В данной процедуре имеется несколько нюансов…
Порядок разборки
Начнем с того, что плата драйверов здесь приклеена. Причем не как обычно через поролоновые подушки- здесь дополнительно господа производители еще что-то типа герметика силиконового налили…
Все это дело необходимо убирать и отклеивать (лучше всего при помощи растворителя)
Передняя декоративная рамка в нижней части имеет несколько винтовых креплений
Остальная часть рамки крепится на защелках
Рамку снимаем и тут нас ожидает еще один сюрприз- матрица также приклеена. Причем опять-же она сидит на герметике
Ох, друзья мои, и икалось, наверное, этому товарищу который додумался так ее приклеивать…
Чтобы отклеить матрицу пришлось изрядно помучиться- растворитель его не берет, спирт тоже, греть-нельзя… Пришлось аккуратно срезать.
Дальнейшая процедура особого рассказа не требует- снимаем матрицу, снимаем светорассеиватели. Внешний вид планок
Типоразмер 3030, 6-ти Вольтовые, общее количество 12 шт.
Для проверки потребуется внешний источник напряжения +5V. Сами светики перепаиваются при помощи фена при температуре 300-350 градусов. Нижний подогрев не требуется.
Prestigio PTV32DN01Z BK замена подсветки, доработка по току main TP.MS3663S.PB818
Решено Prestigio PTV32DN00Z не включается, подсветка есть
Доброго времени суток
Телевизор Prestigio
модель PTV32DN00Z_BK_CIS
майн TP.S512.PB83
панель PT320AT01-1-XC-2
Процессор под радиатором
Flash 25q64
Состав панели PT320AT01-1-XC-2 :
FM24C32
G5562A(CM501 аналог) питатель
Novatek NT50115B
скалер HKTH01 (нет никакой инфы по нему)
Подскажите как панель PT320AT01-1-XC-2 переключить в автономный режим. На плате панели есть точка AGINGEN
Неисправности ТВ Прошивка ТВ Схема ТВ Справочник по ТВ Ремонт подсветки ТВ Программаторы для ТВ Аббревиатуры в ТВ Ремонт LCD панелей ТВ
Какие типовые неисправности в телевизоре?
При вопросах диагностики, определению неисправного элемента и устранению дефекта, создайте свою новую тему в форуме. В разделе уже рассмотрены все типовые неисправности ТВ связанные с изображением и функционированием:
- не включается
- неисправность матрицы
- вертикальные полосы
- горизонтальные полосы
- нет подсветки
- уменьшить ток подсветки
- перезагружается
- замена прошивки
- не светят лампы
- темный экран
- неисправность материнской платы
- проблема звука
- не ловит каналы
- как отключить защиту
Читайте так же: Светильники светодиодные sirah led
Где скачать прошивку телевизора?
На сайт уже закачаны дампы и ПО прошивок (Firmware) — Eeprom, Flash, Nand, eMMC и USB. Они находятся в каталоге — прошивки телевизоров, либо непосредственно в темах этого раздела при запросах на конкретную модель. Часть прошивок отсортирована и размещена в отдельных каталогах:
При запросе не найденной прошивки обязательно указывайте какой тип прошивки Вам необходим, марку шасси (основная плата) и тип LCD панели (матрицы).
Где скачать схему телевизора ?
Начинающие мастера, и не только, часто ищут принципиальные схемы, схемы соединений, блоков питания, пользовательские и сервисные инструкции. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Service Manual — сервисная инструкция по ремонту и настройке
- Schematic Diagram — принципиальная электрическая схема
- Service Bulletin — сервисный бюллетень (дополнительная информация для ремонта)
- Part List — список запчастей (элементов) устройства
Где скачать справочник ?
Большинство справочной литературы можно скачать в каталоге «Энциклопедия ремонта», и на отдельных страницах:
Какие неисправности подсветки телевизора?
- Нет изображения на экране
- Пятна на панели
- Потух экран, а звук остался
- Нет картинки на дисплее
- Мерцает изображение
Какой программатор использовать для ремонта ТВ?
- Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Программатор Postal — сборка, настройка
- TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
- CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс для FLASH и EEPROM микросхем
- RT809H — универсальный программатор EMMC-Nand, FLASH, EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
- Willem — с параллельным и последовательным интерфейсом, поддержка чипов EEPROM, Flash, PIC, AVR и др.
- JTAG адаптеры — используются для программирования и для отлаживания прошивок
Какие используются сокращения в схемах и на форуме?
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
| LVDS | Low-voltage differential signaling — Стандарт для передачи низковольтных дифференциальных сигналов |
| Panel | LCD (ЖК) панель — Жидкокристаллический экран (матрица, дисплей) |
| T-CON | Timing Controller — Плата контроллер панели (матрицы) |
| LED | Light Emitting Diode — Светодиод (Светоизлучающий диод) |
| MOSFET | Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора |
| EEPROM | Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память |
| eMMC | embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти |
| LCD | Liquid Crystal Display — Жидкокристаллический дисплей (экран) |
| SCL | Serial Clock — Шина интерфейса I2C для передачи тактового сигнала |
| SDA | Serial Data — Шина интерфейса I2C для обмена данными |
| ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
| IIC, I2C | Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами |
| PCB | Printed Circuit Board — Печатная плата |
| PWM | Pulse Width Modulation — Широтно-импульсная модуляция (ШИМ) |
| SPI | Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса |
| USB | Universal Serial Bus — Универсальная последовательная шина |
| DMA | Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора |
| AC | Alternating Current — Переменный ток |
| DC | Direct Current — Постоянный ток |
Читайте так же: Не работает подсветка рено сандеро степвей
Как отремонтировать (восстановить) LCD панель телевизора?
- замена залитых распределительных планок
- восстановление, замена драйверов
- ремонт шлейфов (переклейка, замена)
- некоторые повреждения стекла
- и другие
Плата tp.s512.pb83 уменьшить ток подсветки доработка.
Всем Сегодня у нас на ремонте телевизор Prestigio ptv32sn03z_bk_cis нет изображения, звук есть.
Посмотрим что внутри у этого аппарата. А внутри майн tp.s512.pb83 доработка будет описана ниже.
Сама подсветка состоит из двух линеек по шесть шестивольтовых светодиодов. Из 12 светодиодов в живых осталось только трое
В итоге было принято решение о замене подсветки целиком. Как разобрать такой телевизор подробно написано в ЭТОЙ статье, только название у того телевизора другое Thomson.
А здесь просто заострим внимание на том как на майн tp.s512.pb83 уменьшить ток подсветки.
Зачастую можно столкнуться с некоторой ошибкой при доработке драйвера подсветки. А какова ошибка я сейчас расскажу.
Драйвер подсветки собран на микросхеме sn510p (sn51dp).
Так-же мы видим ещё и набор резисторов, которые как нам кажется должны управлять током светодиодов.
Но как-бы не так! Это не те резисторы которыми нам нужно регулировать ток подсветки. Для того чтобы уменьшить ток подсветки на этой майн нужно увеличить номинал резисторов датчика тока.Эти резисторы установлены немного в другой стороне , рядом с электролитическим конденсатором возле разъёма подсветки.
И о замерах . Изначально, с родными резисторами, после замены линеек ток на светодиоды составлял 510 мА. Что-то, как-то очень много. В недавней статье было нечто похоже. Не представляю как телики отрабатывают так долго (3-4) с такими токами.
Сначала я снял 1 резистор номиналом в 1,6 Ом, ток стал составлять 310 мА — много.
Снял ещё один резистор 1,6 Ом ток стал 150 мА, и яркость заметно упала. Методом подбора установил два резистора по 2,2 Ом , ток стал 210 мА. Запаса по регулировке яркости стало много, на этом я успокоился
И по традиции фото изображения.
Но у меня остались вопросы. Интересно почему в разных моделях телевизоров , но с одинаковыми майн и линейками подсветки, выходные токи разные и такие высокие!? Допустим на Thomson ток на светодиоды более 600 мА, на Prestigio 500 мА. И с учётом этого телевизоры относительно долго работают. Возможно что «оригинальные»/ родные светодиоды которые установлены с завода всё-же более качественные и работают на больших токах, а новые линейки уже не того качества и им критически необходимо занижать ток?
Если у вас есть мысли по этому поводу, то с радостью пообщаемся в комментариях.
Ну, а пока всё чем хотел с вами поделиться
Если статья поможет вам в решении некоторых проблем, буду очень рад.
Остались вопросы или пожелания? Не стесняйтесь, пишите в комментариях, с удовольствием пообщаемся.
Ставьте лайк, ПОДПИСЫВАЙТЕСЬ на канал и вы всегда будете в курсе новых публикаций.
Приходите почаще будет много интересного, а также читайте и другие статьи нашей странички и смотрите видео.
Источник: ohranivdome.net
Ремонт телевизоров Prestigio
Хочу поблагодарить работников профессионального сервисного центра. Сдала на профилактику планшет Prestigio 50 Wize 3 — грелся, шумел, немного зависал. Ребята провели диагностику, и оперативно починили гаджет. Оплачивала безналичным расчетом после выполнения работ, так как наличных при себе не было. Менеджер ответил на все дополнительные вопросы.
Так держать!
Отдельно хочу отметить работу не только специалистов, которые выявили главную проблему, содержащуюся в телевизоре Prestigio 50 Wize 3, но и курьеров. Я не знаю, курьерская доставка привязана к сервисному центру или нет, но ребята все сделали очень быстро. Жена встретила курьеров, они отвезли и привезли все в полной безопасности, я рад тому, что все делают оперативно, очень удобно.
Проблемы с телевизором Prestigio 50 Wize 2 начались недавно. К счастью, друзья дали визитку хорошего сервисного центра, в который уже ранее обращались и знают, что там работают настоящие мастера. Решила обратиться к ним, они внимательно обследовали и выявили проблему. Как итог, телевизор сейчас в полном порядке, я крайне рада тому, что сделали все качественно и дали гарантию на работу!
Каждые полгода провожу диагностику своего телевизора Prestigio 50 Wize 3 у проверенных временем опытных специалистов, которые уже более трех лет следят за его здоровьем. Научился на горьком опыте использования предыдущего тв, поэтому сейчас ребята убирают всю лишнюю пыль и делают полную диагностику, чтобы я был уверен в том, что проблем не возникнет. Мастера молодцы!
Хочу поблагодарить работников сервисного центра за оперативность и лояльное отношение к клиентам. Сдал на профилактику планшет Prestigio 55 Grace 2 и уже на следующий день его забрал. Все работает отлично. Что понравилось в центре так это качество, скорость и хорошая цена. Всем, кто ищет хороших мастеров, рекомендую этот сервис.
Мой новый планшет Prestigio 50 Wize 3 не так давно стал выдавать ошибку при попытке воспроизведения аудио файлов. Какое-то шипение вместо звука. При этом, видяхи воспроизводил нормально. Не знаю, в чем дело, отнесла в ремонт сервис. Выяснили, что поврежден звуковой канал, но частично.
Оставила мастерам. Все сделали быстро, качественно и вовремя. Не задержали.
1. Вы звоните нам
+7 (499) 495-23-91
многоканальный телефон
2. Выезд мастера бесплатно
Мастер выезжает к вам в течение 1 часа
3. Диагностика устройства
Происходит в день обращения к нам
4. Согласование с заказчиком
Прозрачная цена, работа по прайс-листу
5. Ремонт с гарантией до 3 лет
С использованием оригинальных запчастей
6. Проверка и доставка до вас
После контроля качества отправляем устройство к вам
Сервисный центр по ремонту телевизоров Prestigio Москве готов взяться за исправление неисправностей вашего телевизора. Ознакомьтесь с нашим предложением, звоните по телефону +7 (499) 495-23-91 и заказывайте мастерский ремонт телевизора Prestigio по низкой цене и в отличный срок.
Ремонт моделей телевизоров Prestigio в Москве
Ремонтируем бренды телевизоров
Остались вопросы или нужен мастер?
Если у вас появились вопросы по ремонту телевизора, или иные вопросы по нашим услугам и принципу работы, обязательно звоните нам по телефону прямо сейчас!
+7 (499) 495-23-91
Ежедневно и круглосуточно
г. Москва, улица Тимирязевская, д.2/3
8 (800) 555-19-62
Samsung – компания правообладатель Samsung Electronics Co Ltd. Указывается не с целью индивидуализации собственных товаров и услуг, а для информирования об оказываемых услугах в отношении товаров Правообладателей. Данные услуги оказываются в неавторизованных сервисных центрах, не связанных с компаниями Правообладателями товарных знаков и/или с ее официальными представителями в отношении товаров, которые уже были введены в гражданский оборот в смысле статьи 1487 ГК РФ.
Источник: remont-televizorov-service-center.ru
Телевизионные панели Светодиодная лента-подсветка для PRESTIGIO P TV 32SN02Z P TV 32dn01z _ BK _ CIS, светодиодные панели MS-L1343 V2, линейки JL.D32061330-081AS-M
Модель телевизора может использоваться только в качестве примера, а модель телевизора может быть неточной. Так как один и тот же телевизор (но разные партии продукции или различные производственные зоны) может использовать другой светильник. Вы можете купить его только после того, как вы откроете корпус телевизора и подтвердите, что код модели полосы подсветки, форма соединителя, длина полосы и другие параметры соответствуют тому, что мы предоставляем, В противном случае мы не будем нести ответственность за это, если вы только Основываетесь на модели телевизора. Это особенность индустрии электронных аксессуаров, я надеюсь, что клиенты могут понять.
Светодиодная лента-подсветка телевизора для PRESTIGIO P TV 32SN02Z P TV 32DN01Z_BK_CIS светодиодные полосы MS-L1343 V2 полосы линейки JL.D32061330-081AS-M
Эта полоса подсветки изготавливается на заводе, а форма и напряжение интерфейса идентичны оригиналу. Мы предлагаем 90 дней гарантии.Двусторонний клей на спине для более легкой установки

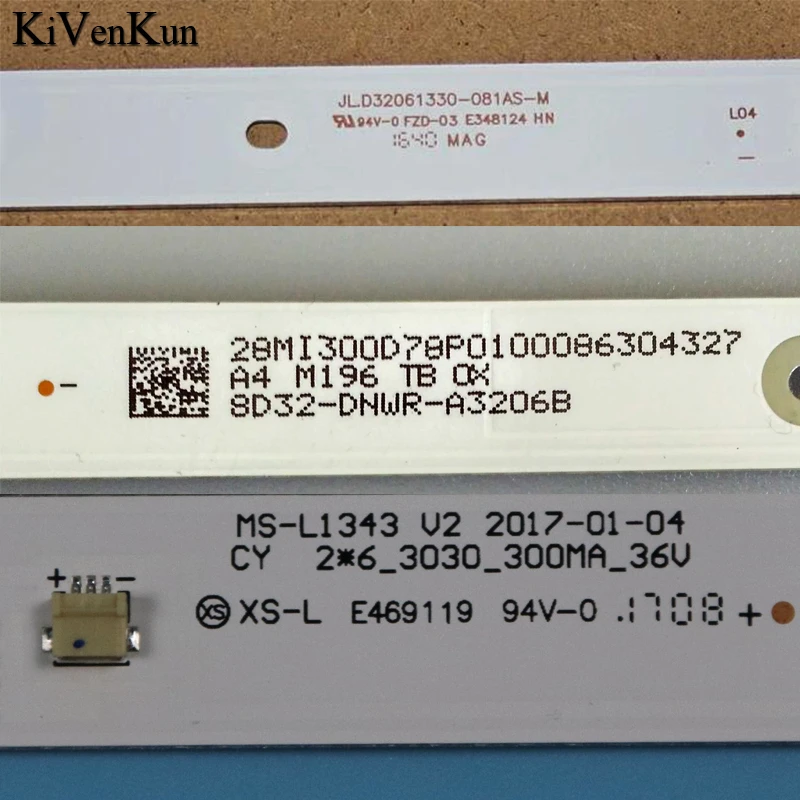

Номер на лампе-светильник
Если вы уже разобрали свой телевизор, мы рекомендуем вам сравнить цифры на лампе-светильник с тем, что мы предоставили, и если они последовательны, вы можете приобрести их. Если вы не согласны, вы можете получить помощь, связавшись с нами. Так как один и тот же светильник может иметь другой номер полосы:8D32-DNWR-A3206BMS-L1343 V2 2019-10-28MS-L1343 V1 2016-07-06MS-L1343 V2 2017-01-04CY 2 * 6_3030_300MA_36VJL.D32061330-081AS-M FZD-03
Подходящая модель телевизора
Если вы еще не открыли телевизор, вы можете сравнить свою модель телевизора с моделью телевизора, которую мы предлагаем. Если они одинаковые, вы можете купить их, если вы не можете найти свою модель телевизора, вы можете получить помощь, связавшись с нами. Но мы рекомендуем вам сравнить код полосы подсветки, это будет более точным.Ниже представлены модели телевизоров, для которых панель подсветки подходит для PRESTIGIO P TV 32SN02Z P TV 32DN01Z_BK_CIS
Подсветка полосы производственной информации
1. Соответствует оригиналу, совершенно новый, не нужно его модифицировать, легко установить2. Длительный срок эксплуатации, как правило, составляет более 100000 часов3. Яркость соответствует оригиналу, яркость до 700 нит4. Длина изделия:580 мм (длина) * 17 мм (ширина) * 1,0 мм (высота) , 6 светодиодный ламп5. Одиночный светодиодный Напряжение лампы: 6 В,
Упаковка и логистика

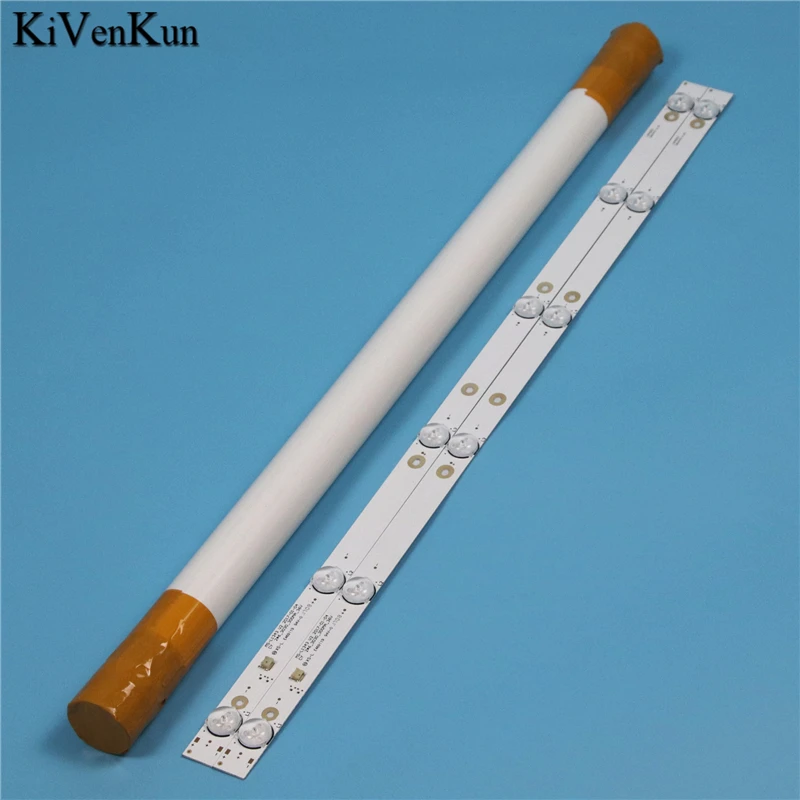

Посылка: ПВХ пластиковые трубы или картонная упаковка (будет безопаснее во время транспортировки)Продукт содержит: 2 pice / Set (1 Набор для 1 телевизора)Логистическая информация может быть отслежена
1. Поскольку продукт будет обновлен, может быть небольшая разница между картинкой и полученным товаром. Но мы обещаем, что разъем и функция будут такими же, как и наше описание.2. Цена указана за комплект, чтобы избежать разницы в цвете дисплея после замены (потому что яркость старой полосы подсветки будет уменьшена), мы рекомендуем вам приобрести полный комплект.3.
Мы рекомендуем понизить настройки «яркость» или «подсветка» вашего телевизора на 20-25% перед установкой, чтобы уменьшить риск повторного сбоя.4. Пожалуйста, не подписывайте товар, если посылка повреждена.5. Во избежание потери, пожалуйста, свяжитесь с нами, если у вас возникли проблемы во время процесса установки или другие проблемы с товарами.
Обслуживание и часто задаваемые вопросы
В1: Каковы Общие признаки сбоя светодиодный подсветки?A1: признаки могут включать в себя, но не ограничиваются: звук, но нет изображения, слабое изображение на экране (можно увидеть фонарь), мигающий/пульсирующий экран, мигающий резервный светильник, отключение, темные/светильник на экране и/или кольца на экране. Другие части телевизора могут вызвать схожие ошибки, но это обычные, которые мы видим.Перед заказом любых деталей рекомендуется правильно поставить свой телевизор квалифицированным специалистом.
Источники питания также могут привести к отказу от подсветки!В2: Как я могу проверить светодиодный индикатор?A2: D.C. напряжение может использоваться для тестирования большинства светодиодный полосок на тестовых точках. Кроме того, у нас есть специально разработанный светодиодный тестер, который не требует опыта использования электроникиВ3: Что делать, если мой продукт не подходит для моего монитора/телевизора?A3: мы можем повторно отправить вам правильный продукт, если это вызвано нашими ошибками.
Тем не менее, вам нужно обратить внимание на то, является ли ваша модель такой же, как модель для этого продукта. Мы рекомендуем вам связаться с нами, если вы не уверены, подходит ли продукт для вашего монитора. Если деталь не установлена, мы принимаем возврат. Возврат почтовых отправлений оплачивается покупателемВ4: предоставляете ли вы торговую скидку?А4: Да, пожалуйста, свяжитесь с нами о торговых benifitsВ5: Что делать, если товар поврежден в течение гарантийного срока?A5: чехол не поврежден человеком, мы отправим вам новые детали бесплатно. Если это вызвано человеческими причинами, мы не несем ответственности за гарантию, но мы можем предложить вам скидку, если вы хотите купить снова.
Источник: alichecker.info
