Как правильно подключить антенну к телевизору

Для подключения нескольких телевизоров к одной наружной антенне можно использовать описанные в предыдущей статье розеточные антенные усилители либо антенные разветвители (сплиттеры, «крабы»).

Телевизионные кабели

Для передачи ТВ-сигнала к телевизору требуется специальный коаксиальный кабель. В магазинах представлено множество видов телевизионных кабелей – дорогих и дешевых, толстых и тонких.

На что следует обратить внимание при покупке?

1. Первое – внешний диаметр. Он должен быть равен примерно 6,6 мм;
2. Второе – экранирование. Экран современного кабеля должен быть двухслойным – оплетка из тонких проводников и слой фольги;
3. Третье – материал изоляции. Современные кабели имеют изоляцию из пористого полиэтилена. Их частотные характеристики лучше, чем у кабелей с изоляцией из сплошного полиэтилена.

Как подключить кабель к антенне

Коаксиальный кабель

Пористая полиэтиленовая изоляция производится двумя способами: дешевым химическим, с помощью химической реакции (этим грешат китайские производители), и более дорогим –физическим, когда полиэтилен вспенивают газообразным азотом, находящимся под большим давлением.

Частотные характеристики коаксиальных кабелей с «химической» и «физической» изоляцией достаточно сильно различаются. Кроме того, коаксиальные кабели с физически вспененной изоляцией обладают более стабильными параметрами и большей устойчивостью к воздействию внешней среды.

Тип изоляции влияет на частотные характеристики коаксиального кабеля

Неискушенному потребителю трудно отличить визуально, каким способом произведена вспененная изоляция коаксиального кабеля, поэтому старайтесь приобретать продукцию известных производителей у официальных дистрибьюторов.

Подсоединение ТВ-штекеров

Телевизионное оборудование обычно коммутируется коаксиальным кабелем с помощью разъемов типа F (F-разъемов). Их широкое применение обусловлено простотой монтажа и надежностью соединения, к тому же они обеспечивают защиту от помех и внешних воздействий.

ТВ-штекеры с F-разъемом

F-разъем состоит из F-гайки, устанавливаемой на коаксиальный кабель, и ответной резьбовой части, которая устанавливается на соединителе (ТВ-штекере, F-F-соединителе) или на оборудовании (усилителе, разветвителе и т. п.).

F-гайки и F-F-соединитель

Как установить и подключить ТВ-розетку

Отступите 11-12 мм от торца кабеля и аккуратно срежьте внешнюю изоляцию таким образом, чтобы не повредить экранирующую оплетку (тонкие проводки, которые покрывают кабель). Оплетку и фольгу отведите назад и расположите вдоль кабеля. Удалите 9 мм внутренней изоляции с центрального проводника (см. рисунок 1).

1. Удалите часть внешней и внутренней изоляции

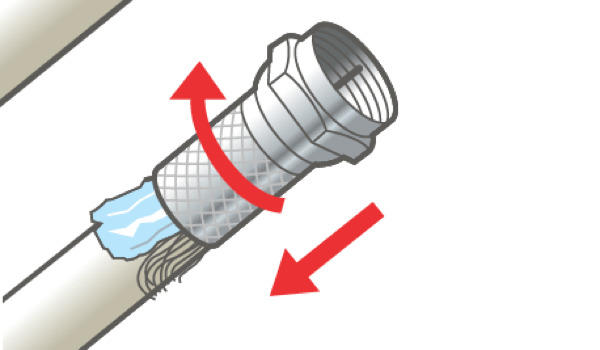

Плотно накрутите F-гайку на кабель, при этом центральный проводник должен выступать за край гайки не более чем на 2 мм (см. рисунок 2).

2. Плотно накрутите F-гайку на кабель

Теперь можно подсоединять F-гайку либо непосредственно к оборудованию (усилитель, сплиттер и т.д.), либо к телевизору или ТВ-розетке, используя ТВ-штекер.

Подсоединение кабельного ТВ-штекера

Удлинение кабеля

Если по какой–либо причине возникла необходимость удлинить телевизионный кабель, то проще всего это сделать, используя две F-гайки и F-F-соединитель. Установите F-гайки, как было показано выше, и соедините их посредством F-F-соединителя.

Удлинение кабеля с помощью F-F-соединителя

Антенные разветвители (сплиттеры)

Для подключения нескольких телевизоров к одной антенне применяются антенные разветвители – сплиттеры («крабы»). Сплиттеры различаются по числу выходов и типу корпуса.

Сплиттер с двумя выходами

Наибольшее распространение получили разветвители в литом корпусе для установки на монтажную плату. Их легко разместить в удобном месте (например, в монтажной коробке или за подвесным потолком).

В загородных домах, где предусмотрено большое количество приемников, часто устанавливают специальный слаботочный щит для подключения и разводки телефонных, телевизионных и компьютерных сетей. В этом случае целесообразно использовать сплиттеры в модульном исполнении, т. е. для монтажа на DIN-рейку.

Слева: сплиттер в модульном исполнении. Справа: F-заглушка

При выборе сплиттера прежде всего нужно определиться с количеством выходов. Чем их больше, тем слабее выходной сигнал. Например, для устройства с двумя выходами уровень выходного сигнала снижается примерно в 1,7 раза, а для сплиттера с четырьмя выходами – примерно в 2,66 раза. Поэтому использование разветвителей более чем с четырьмя выходами, как правило, требует установки дополнительного усилителя ТВ-сигнала.

Сплиттер с шестью выходами

Подсоединение кабелей осуществляется посредством F-разъемов.

Подключение кабеля к сплиттеру

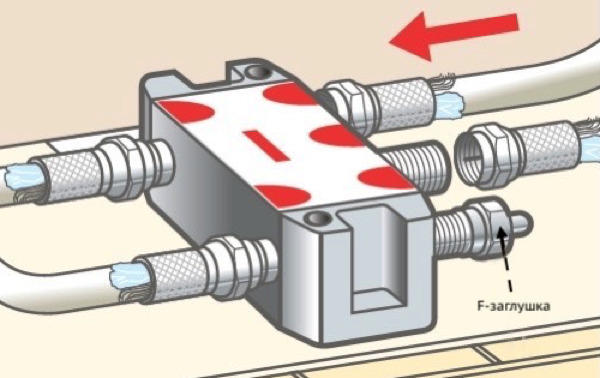

Кроме того, чтобы разветвитель функционировал правильно, все его выходы должны быть нагружены. Если по каким–либо причинам один из выходов не задействован, на него следует установить специальную F-заглушку (2), в которой находится нагрузочный резистор сопротивлением 75 Ом.

Установка заглушки на свободный выход

Сплиттер высокого качества имеет литой корпус, который для дополнительного экранирования покрыт слоем никеля. Корпусы низкокачественных разветвителей штампуются уже с резьбой, а у высококачественных резьба нарезается после окончательного изготовления корпуса.

Телевизионные розетки

Телевизионная розетка (ТВ-розетка, TV-розетка) – конечное устройство, к которому подключается телевизионный приемник. В продаже можно встретить множество типов и видов телевизионных розеток.

Одиночная (простая) розетка

Служит для подключения одного телевизора к одной антенне.

Одиночные ТВ-розетки и схема подключения

Используя одиночные розетки, посредством сплиттера можно подключить несколько телевизоров к одной антенне. Такая схема многоточечного подключения называется «звезда».

Схема подключения ТВ-розеток через сплиттер

Данная схема является наиболее предпочтительной для подключения нескольких телевизоров, так как отличается надежностью и, что самое важное, одинаковым уровнем сигнала на всех розетках.

Проходные и оконечные розетки

Служат для многоточечного подключенияпо схеме «шлейф». Внешне такие розетки ничем не отличаются от одиночных, однако проходные розетки с обратной стороны имеют два коннектора для подключения приходящего и отходящего кабелей. В конце «шлейфа» всегда ставится оконечная розетка! Следует помнить, что из-за возникновения значительной разности уровней сигнала на первой и последней розетке желательно избегать подключения более четырех розеток по схеме «шлейф».

Схема подключения ТВ-розеток шлейфом

Одиночные, проходные и оконечные розетки TV-FM

Розетки TV-FM отличаются от рассмотренных выше тем, что в них установлены специальные фильтры, которые выделяют из общего сигнала от широкополосной антенны частоты FM-диапазона 7,5–108 МГц. Этот сигнал поступает на отдельное гнездо для подключения AV-ресивера, тюнера или домашнего кинотеатра с радиоканалом. Остальные сигналы от антенны подаются на гнездо TV, к которому подключается телевизор. Розетки TV-FM могут подключаться по схеме «звезда» или «шлейф».

Розетка TV-FM и схема подключения

Одиночные розетки TV-R без фильтра

Разновидностью одиночных розеток TV-FM являются розетки TV-R без фильтра. Вместо фильтра, разделяющего телевизионные и радиосигналы, в розетке установлен разветвитель, который делит сигнал поровну.

Розетка TV-R

Ниже приведены несколько вариантов применения такой розетки при подключении ее к широкополосной антенне.

а) Схема подключения двух телевизоров к розетке TV-R:

Схема подключения двух телевизоров к розетке TV-R

б) Схема подключения телевизора и радиосистемы к розетке TV-R:

Схема подключения телевизора и радиосистемы к розетке TV-R

с) Схема подключения к розетке TV-R-телевизора, не оснащенного цифровым тюнером:

Схема подключения к розетке TV-R-телевизора, не оснащенного цифровым тюнером

1. Для приема аналогового вещания используют стандартное антенное гнездо;
2. Прием цифрового сигнала осуществляется посредством приставки DVB-T2, которая подключается к телевизору через разъемы HDMI или AV.

Одиночные, проходные и оконечные розетки TV-FM-SAT

Розетки TV-FM-SAT для однокабельных сетей оснащаются тремя гнездами на лицевой панели. TV – для подключения телевизора (эфирные каналы), SAT – для подключения спутникового ресивера и FM – для подключения радиоустройств. Внутри механизма размещаются три фильтра, которые выделяют из общего сигнала нужный диапазон частот и направляют его на соответствующее гнездо.

Для организации такой установки потребуется смеситель сигналов (коплер) эфирного и спутникового телевидения.

Слева: розетка TV-FM-SAT. Справа: смеситель сигналов (коплер)

После смесителя розетки можно подключать по схеме «звезда» (через сплиттер) или«шлейф» (проходные и оконечная).

Схема подключения TV-FM SAT-розетки через коплер

Если к месту установки уже проложены два кабеля, один от общей антенны, а другой – от спутниковой «тарелки», то можно установить специальную двухкабельную розетку TV-FM-SAT.

Схема подключения двухкабельной TV-FM-SAT-розетки

С обратной стороны механизма расположены два входа для подключения кабеля эфирного вещания и для кабеля от «тарелки». Однако в этом случае подключение нескольких телевизоров невозможно.

• Как улучшить прием телевидения на даче: выбираем антенны и усилители
• Кино и дача: как выбрать комнатную антенну с усилителем

Источник: 7dach.ru

Подключаем антенну к телевизору: практические советы

Хотя телевизоры высокой чёткости постепенно становятся нормой, бо́льшая часть контента по-прежнему передаётся по коаксиальному кабелю, который, в свою очередь, подключается к источнику телевизионного сигнала, будь то кабель провайдера, спутник или домашняя антенна.

Научитесь создавать собственные разъёмы к кабельному телевидению. В нашей статье мы расскажем о том, как правильно выбрать коаксиальный кабель и что нужно сделать, чтобы с его помощью подключить антенну к телевизору.

Выбор кабеля для телевизора

Подключение от вашей антенны к телевизору так же важно, как и сама антенна. Для этого используется высококачественный коаксиальный кабель. Для начала давайте поймём, что такое коаксиальный кабель и из каких компонентов он состоит.

Прежде всего, это тот провод, по которому передаются радио- или телевизионные сигналы. Именно их используют дистрибьюторы для передачи телевизионных сетей к отдельным домам, поэтому такая услуга и называется – кабельное телевидение.

Их чётко выраженная толстая округлая форма обусловлена ​​толстым слоем внутренней изоляции, который частично предназначен для уменьшения влияния магнитных полей на сигнал, передаваемый кабелем, а также для уменьшения величины потери сигнала, возникающей при прохождении сигналов через большие длины коаксиального кабеля.

Конструктивно коаксиальный кабель состоит из четырёх слоёв:

• Центральный провод, который имеет идеально круглую и цилиндрическую форму;
• Толстый слой изоляции из пластика или другого инертного непроводящего материала;
• Наружный тонкий слой металлического кожуха (оплётка), который также несёт сигнал;
• Внешний слой, выполненный из толстого пластика, предназначенный для защиты металлического кожуха.

Сигнал, который несёт коаксиальный кабель, передаётся одновременно через центральный провод, а также через отдельную металлическую оплётку. Это сделано потому, что оба проводника генерируют магнитное поле, как и любой электрически заряженный провод. Однако, когда два противоположно заряженных магнитных поля вступают в контакт друг с другом, такие поля взаимно нейтрализуются. Это позволяет размещать кабели рядом с другим чувствительным электронным оборудованием и металлическими предметами без опасения за то, что кабели будут воздействовать друг на друга как магниты.

Всё, что должен делать коаксиальный кабель, так это только две вещи:

• Принять сигнал от антенны в сторону приёмника;
• Провести полученный сигнал от передатчика к антенне без потери качества.

Очень удобно, что в коаксиальном кабеле нет каких-то сложностей или недоразумений: вам нужно просто купить шнур с наименьшим затуханием сигнала, определить оптимальную длину, обожать его с двух сторон – и всё, подключение готово!

Как определить, какой кабель будет иметь наименьшее затухание сигнала? Потери сигнала в кабеле зависят от трёх параметров:

• Длины шнура;
• Типа изделия;
• Частоты (РЧ канал).

Что касается длины кабеля, то соединение нужно стараться делать как можно короче. Чем длиннее кабель, тем больше потеря сигнала. Универсальных цифр привести не получится, так как играет роль и маркировка кабеля, и частоты, которые принимает ваша антенна. Радиочастотные каналы в диапазоне ОВЧ имеют меньшие потери, чем каналы в диапазоне УВЧ. А вот по типу коаксиального кабеля мы можем привести некоторые характеристики. Сегодня есть две группы таких изделий:

• Тонкие – с диаметром шнура от 5 мм. С их помощью создаются локальные соединения на небольшие расстояния, так как затухание сигнала здесь происходит значительно быстрее, задержка – 5 нс/м;
• толстые – с диаметром около 10 мм. Конструкция таких изделий более жёсткая и дорогостоящая, поэтому для их монтажа необходимо специальное оборудование. Сигнал в таких кабелях практически не теряется, а задержка в передачи сигнала составляет примерно 4,5 нс/м.

Каждый кабель имеет свою маркировку, которую наносят на каждый метр изделия. Например, марка кабеля РК-75-2-3-2-А означает следующее:

• РК – радиочастотный кабель;
• 75 – волновое сопротивление в Ом (отношение электрического и магнитного полей);
• 2 – значение номинального диаметра по изоляции в мм;
• 3 – материал изоляции (3 – это вспененный полиэтилен);
• 2 – номер разработки;
• А – назначение – антенный.

Может встретиться и такая маркировка:

Net.on RG-6 белый CCS 1,00 (15%) / FPE / Al-Pet-Al Foil Unbonded / Al 32х0,12 / PVC RW 100м, где:

• Net.on – это бренд (производитель);
• RG-6 – радиочастотный;
• CCS – Copper-Clad-Steel, то есть сверху изделия термомеханическим способом нанесён медный сплав;
• 1,00 – диаметр центральной жилы в миллиметрах;
• 15% – коэффициент проводимости центрального проводника;
• FPE – материал внутренней изоляции – вспененный полиэтилен;
• Al-Pet-Al Foil Unbonded – состав: плёнка с двух сторон фольгирована алюминием;
• Al 32х0,12 – характеристика проволочной оплётки (32 алюминиевых проволочки, каждая из которых имеет диаметр 0,12 мм);
• PVC RW – материал внешней изоляции (ПВХ);
• 100 м – длина изделия.

Выбирая коаксиальный кабель для антенны, прислушайтесь к таким рекомендациям:

• Волновое сопротивление изделия для качественной картинки должно быть 75 Ом;
• Диаметр шнура должен быть не меньше 6 мм;
• Коэффициент экранирования – от 60 Дб и выше;
• Покупаемая продукция должна быть целостной и обязательно промаркированной;
• Изделие должно плавно сгибаться, не иметь деформаций, трещин или изломов.

Чаще всего для подключения кабельного телевидения в квартире покупают кабель марки RG-6. Он доступен с 2, 3 или 4 слоями экранирования. Три или четыре слоя лучше защищены от помех, более прочны и долговечны, но немного дороже и менее гибки, чем двойной экран.

Кабель RG 6U – это изделие с цельной центральной жилой, которая имеет гальваническое покрытие медью, а экранирующая оплётка изготовлена из алюминиевой фольги и меди. Это отличный вариант кабеля по соотношению цены и качества.

РК-75 – это усовершенствованный вариант RG-6. Он имеет схожие характеристики, но данный тип выпускается с лучшим экраном и может передавать сигнал спутникового ТВ.

Выбор и установка антенного штекера на кабель

Установка концевых штекеров (F-коннекторов) коаксиального кабеля не очень сложна, особенно если чётко следовать советам опытных мастеров. Штекеры и кабели бывают разных размеров, поэтому в первую очередь удостоверьтесь, что все размеры соответствуют. А дальше следуйте такой инструкции:

1. На конце кабеля снимите 15 мм верхнего слоя изоляции. Делайте это очень осторожно, чтобы не повредить экранирующую оплётку. Удобнее использовать стриппер или бокорез, но если специальных инструментов нет, то можно работать ножом.
2. Экран кабеля (фольгу+оплётку) постарайтесь также аккуратно загнуть в противоположную сторону, на изоляцию кабеля. Проводки не скручивайте, а, наоборот, постарайтесь распрямить их вдоль провода. Поверх проводков должна ровно лечь фольга.
3. Дальше нужно будет снять 10 мм внутренней изоляции, которая защищает центральную жилу кабеля. Тут тоже важно действовать не спеша и предельно аккуратно теми же инструментами. Если делаете надрез, то делайте его поверхностным, а потом рукой прокрутите изоляционный материал.
4. На подготовленный конец кабеля накрутите F-коннектор. Делайте это медленно, следя за тем, как ложится экранирующая оплётка с фольгой под штекер. Она не должна комкаться и перекручиваться, хотя некоторые волоски, скорее всего, всё-таки отломаются. Продолжайте накручивать коннектор, пока центральный изолятор кабеля не покажется с внутренней стороны F-разъёма.
5. Если центральная жила кабеля сильно торчит (более 2 мм), то её нужно укоротить.

Вот и всё. Кабель готов к подключению.

Примите к сведению: в некоторых марках коаксиальных кабелей фольга экрана может иметь диэлектрическое покрытие. В таком случае фольгу придётся обрезать. Загибать её на оплётку нельзя!

Инструкция по подключению антенны к телевизору

У каждого телевизора на задней панели имеется специальный вход для антенны. Он может обозначение «ANT». Именно в него вставляется коаксиальный кабель с F-штекером.

Вход радиочастотной антенны – это разъём, который часто называют коаксиальным или кабельным вводом. Технология радиочастотных антенных входов очень старая и устарела даже по сравнению с другими соединениями, такими как композитный, компонентный или HDMI. Он не может передавать сигнал в HD-качестве, очень чувствителен к помехам от радиоволн и других электронных устройств, но по-прежнему сохраняет свою популярность.

Перепутать коаксиальный RF с другим разъёмом нельзя, так как он имеет хорошо узнаваемую форму: резьбовой цилиндр с отверстием посередине. Этот тип разъёма является стандартом для большинства современных телевизоров.

Есть и ещё один стандарт антенного разъёма – IEC. Он напоминает гладкий цилиндр с меньшим цилиндром внутри, но найти это соединение можно только на старых телевизорах с ЭЛТ.

1. Выключите и отключите от сети свой телевизор. Нажмите кнопку питания телевизора, затем выньте вилку из электрической розетки. Это предотвратит случайное повреждение вашего телевизора или антенны.
2. Найдите порт антенны на задней панели своего телевизора и надёжно подключите в него антенну. Прикрутите кабель по часовой стрелке к порту, если в порт коаксиального кабеля входит винт.
3. Второй конец коаксиального кабеля подсоедините к источнику ТВ-сигнала. При необходимости вкрутить по часовой стрелке.
4. Подключите телевизор к сети и включите его. Теперь вы можете получать трансляции с местных станций, проведя начальное сканирование каналов.

Если телеприёмник имеет поддержку стандарта DVB-S2, то спутниковую антенну можно подключать к разъёму LNB даже без ресивера. Для приёма сигнала с выбранного разъёма в телевизионном меню достаточно будет указать правильный источник сигнала «Антенна» или «Спутниковое телевидение» и произвести настройку доступных телевизионных каналов.

Если вы оказались в ситуации, когда под рукой нет ни инструментов, ни специального коннектора, а посмотреть телевизор хочется, тогда вы можете сделать такое временное подключение антенны к телевизору:

• Снимите верхнюю изоляцию с кабеля на расстоянии примерно 5 см;
• Заверните оплётку экрана в противоположную сторону;
• Уберите изолирующий материал с центральной жилы, а сам центральный проводник загните в форме петли;
• Теперь с помощью подручных средств вам нужно вставить петлю в центральный контакт гнезда, а экранирующую оплётку – в боковую часть разъёма. Сделайте это так, чтобы центральная жила не соприкасалась с проводками экрана.
• Чтобы конструкция не развалилась, её можно закрепить в ТВ-разъёме спичками или зубочистками.

А вот если вам нужно подключить не один телевизор, а сразу несколько к одной антенне, тогда вам понадобится специальное устройство – разветвитель телевизионного сигнала, которое также называют «краб», сплиттер или делитель. В нём есть один антенный вход (IN) и несколько выходов (OUT) для телевизоров.

Старайтесь покупать такой сплиттер, в котором количество выходов соответствует количеству телевизоров в доме. Свободные выходные разъёмы оставлять не рекомендуется, поэтому их придётся заглушать (нагружать на резистор сопротивлением 75 Ом).

Подключение антенного кабеля проводится по стандартной схеме, но знайте, что работа телевизионных аппаратов через разветвитель снижает качество видеосигнала, причём не имеет значения, работают в данный момент все телевизоры или только один. Подключение 2 ТВ создаёт 30% потери сигнала, 3 – 60%, 4 – 90%.

Справедливости ради нужно отметить, что в кабельной трансляции уровень сигнала всегда мощный, поэтому его уровня хватит на все ваши телеприёмники в доме. А если изображение не будет вас удовлетворять, рассмотрите вариант установки усилителя.

Когда нужен усилитель сигнала

Современные провайдеры кабельного и спутникового телевидения предоставляют высококачественное цифровое видео и аудио на ваш телевизор, в зависимости от используемого оборудования. Однако в некоторых домах единый входящий кабельный канал подключается к нескольким телевизорам с использованием разветвителя, и чем больше фрагментируется и перенаправляется входящий сигнал, тем больше страдают общая скорость и качество. Изображение может стать зернистым и снежным, или могут появиться размытые призрачные изображения.

Усилители кабельного телевидения используются для повышения качества изображения и приёма кабельного телевидения, а также для повышения скорости и надёжности вашего сигнала.

Подключать этот прибор нужно между вашим телевизором и ресивером, причём ближе к источнику сигнала. Идеально будет разместить ТВ-усилитель в коробке магистрального разветвления. Если же сигнал поступает от локальной антенны, то нужно будет использовать специальный усилитель, предназначенный для установки на месте согласующего устройства.

Источник: prosmarttv.ru

Как подключить антенну к телевизору

Рассматривая подключение антенны любой версии и конструкции, можно прийти к заключению, что оно происходит почти одинаково. Исключением, пожалуй, станут спутниковые «тарелки» и беспроводные соединения, где кабель отсутствует по определению. Гнездо для подключения антенны в телеприёмнике сложно спутать с остальными разъёмами, но важно определить тип штекера, который подходит вашему телевизору.

Наиболее популярен ТВ штекер под F коннектор – он лучше прочих справляется с передачей как аналогового, так и цифрового сигнала. Для спутникового телевидения применяется разъем F типа без телевизионного штекера.

Как подключить антенну к телевизору

У многих ещё сохранились старые версии телевизоров, на задней панели которых можно не встретить разъём под F-коннектор. Если у вас есть подходящий штекер – отлично, чуть ниже мы расскажем, как его установить на кабель, чтобы правильно подключить ТВ.

К общедомовой антенне

В многоквартирных домах зачастую нужно подключаться к общедомовой антенне или к коллективной антенне в подъезде. Что это значит? На здании установлена группа антенн. Чаще всего это «тарелка» и одна-две наземные антенны, в зависимости, сколько каналов транслируется в регионе и из каких направлений.

Вас может заинтересовать: Разводка телевизионного кабеля по квартире

В каждой квартире присутствует телевизионная розетка. Антенны подключены к распределительной коробке, от которых кабели расходятся до розеток в квартирах. Телевизор или декодер подключается к гнезду в квартире, а не к антенне на крыше.

Телесигнал от профессиональной, хорошо разработанной, установки антенного оборудования силён и стабилен, а помехи могут быть незначительными.

Индивидуальной пассивной антенне

Подключение пассивной телевизионной антенны можно доверить даже ребёнку (это безопасно). Все что нужно – вставить кабель в гнездо ТВ или цифрового тюнера. Другое дело, если сигнал предстоит поделить, тогда сперва подключите сплиттер.

Индивидуальной активной антенне

В активных антеннах, подача тока на усилитель происходит по тому же кабелю, по которому телесигнал идёт от антенны. Зачастую в них используются практически идентичные блоки питания. Их конструкция включает сепаратор – специальную телевизионную вилку, в которой ТВ-сигнал отделяется от питающего напряжения для усилителя. Поэтому подключение активной антенны сводится к тому, чтобы завести коаксиал вовнутрь сепаратора и закрепить с помощью зажима типа SWA, а разъём сепаратора подключить к антенному входу в телевизоре.

Как установить антенный штекер на кабель

Антенные провода представлены на рынке в разных стандартах с разными диаметрами. Обхват штепселя должен быть выбран под диаметр кабеля. Это обеспечит установке бесперебойность и надёжность в использовании.

Основные необходимые инструменты:

• ножницы;
• нож (не слишком острый);
• плоскогубцы (опционально).

Установка под F штекер

Вас может заинтересовать: Зачистка телевизионного кабеля под F-разъём (коннектор)

Прикрутить на кабель столь популярный F-разъём – значит проделать набор стандартных действий:

• отрежьте провод под прямым углом до желаемой длины;
• срежьте ножом оболочку кабеля длиной 12-15 мм (минимум);
• отогните экранирующие проводники на внешнюю сторону изоляции;
• отрежьте внутреннюю изоляцию сердечника ножом, оставив его около 4 — 5 мм;
• прежде чем навинтить разъём, проверьте, не касается ли экран каким-либо образом жилы. Прикручивайте оконцеватель до упора, поворачивая его по часовой стрелке, прижимая его к кабелю. Если нужно, можно удерживать разъем плоскогубцами.
• Подгоните длину центральной жилы таким образом, чтобы выступ сердечника кабеля был до 1 — 2 мм.

Установка штекера под винт

До изобретения кабельных оконцевателей F-типа применялись разъёмы несколько иной, но по-своему передовой конструкции, которые также не нуждались в пайке, но одевались на кабель по другому алгоритму.

Установка тв штекера под винт

У многих они ещё сохранились в хозяйстве, поэтому давайте узнаем, как его применять в подключении к антенне.

Итак, корпус этого разъёма состоит из пластиковой и металлической частей. Пластиковая часть – съёмная. Её нужно отвинтить от металлической части и продеть в неё кабель (так вы о ней не забудете и не потеряете).

Далее – подготовьте край кабеля, куда будет монтироваться штекер. Снимите острым ножом цилиндрический участок внешней оболочки провода сантиметровой длины. Открывшийся плетёный слой экрана нужно укоротить на 5 мм от края кабеля. Вместе с ним срежьте и изоляцию сердечника. Таким образом, у вас получится обработанный конец кабеля с последовательно смещёнными слоями, где вперёд выдаётся центральная жила.

Заправьте коаксиал в штекер следующим образом: хомуток для контакта с экраном поместите поверх оплётки (его нужно обжать вокруг кабеля), а главную жилу пропустите в винтовой крепёж и затяните до упора. Теперь нужно вернуть целостность штекеру, накрутив его полимерную часть на металл.

Установка штекера под пайку

Хотя паяемый штекер можно смело отнести к пережиткам, нужно признать, что он обеспечивал отменный контакт и по-прежнему актуален в сочетании с многопроволочными гибкими радиочастотными кабелями типа РК-75-4-12 и подобными по строению.

Кроме штекера и кабеля понадобятся:

• паяльник, олово или канифоль;
• нож для зачистки кабеля;
• небольшой напильник для металла или надфиль, который будет использоваться для очистки поля пайки;
• мультиметр, омметр или лампочка чтобы проверить контакт штекера.

Теперь за дело. Снимаем внешнюю (чёрную) изоляцию с кабеля на длину около 3,5 см. Продеваем конец кабеля в пластиковый патрон. Зачищаем напильником металлические «ушки» штекера. Оголённая оплётка алюминиевая или медная делится на две равных части, с образованием двух «усов» (их вы будете паять).

Не забудьте оголить центральный проводник от защитного слоя. Очищенный, он помещается в штекер. Теперь в дело вступает паяльник. Припаять нужно оплётку к лепесткам разъёма, а затем сердечник кабеля в центральном канале штекера.

В надёжности контакта в месте пайки можно убедиться, пытаясь её оторвать, например, ножом. Если получилось сорвать припой, значит, пайка оказалась неудачной, и нужно вновь вооружиться напильником. То же самое относительно потёков припоя – их нужно удалить.

После всех манипуляций совместите пластиковую гильзу с металлической основой (сработает специальный фиксатор).

Если сетчатая оплётка выступает за края разъёма, то, по эстетическим соображениям и в целях безопасности, её стоит срезать. Проводки оплётки могут легко проникать в кожу и, обламываясь на уровне её поверхности, трудно удаляются и вызывают колющую боль.

Куда вставить антенный кабель в телевизоре

Перед покупкой штекера или переходника для антенного кабеля стоит внимательно осмотреть гнездо в телевизоре и запомнить, как оно выглядит. Не спутать антенный разъем с остальными входами поможет его обозначение: «ANT IN», «RF», «Antenna/RF IN».

Антенное гнездо в телевизоре

Если за телевизором очень мало места, стоит рассмотреть угловой штекер. Если разъем залегает глубоко в корпусе ТВ, то лучше купить штекер без «наворотов», максимально «худой».

Вас может заинтересовать: Как подключить цифровую приставку к телевизору

Какой ТВ штекер лучше и надёжнее

В настоящее время вся технология соединения в телеустановках основана на разъёмах типа F. С помощью них создаются установки наземного, спутникового, кабельного ТВ, и коллективные. Разнообразие F-разъёмов огромно – от дешёвых китайских обжимных, компрессионных и самообжимных штекеров до «быстрых» разъёмов типа CaP. Помимо этого, существуют прямая и угловая версии коннектора.

Вот, что говорит в пользу этого типа кабельного соединения:

• F-коннекторы недорого стоят;
• в монтаже можно обойтись только ножом;
• F-разъёмы дают хороший контакт, помехоустойчивы и универсальны;
• сохраняют качество приёма.

Источник: tvdigitally.ru
