В данной статье мы рассмотрим разводку телевизионных кабельных линий по частному дому или квартире.
При работе нам понадобится инструмент: нож, кусачки, плоскогубцы.
Узлом коммутации выступает сумматор или как его еще называют — разветвитель тв-сигнала.
Нашей задачей будет подвести к разветвителю один приходящий телевизионный антенный кабель и от него проложить телевизионные коаксиальные трассы по комнатам, в те места, где мы планируем использовать телевизор.
На рынке представлено большое количество сумматоров, которые сильно отличаются по качеству. Лучше брать разветвители европейских производителей: Германии, Польши. В своем большинстве они гораздо лучше по качеству, чем дешевые Китайские, которые отличаются некачественной сборкой и неудобной конструкцией.
Сумматор тв сигнала может отличаться количеством выходов. Обычно разветвитель имеет один вход и несколько выходов. При выборе модели обращайте на это внимание.
Монтаж кабеля ТВ и интернет, куда и зачем! Чем и как паять скрутки! Подключение ввод.автомата.
При разводке телевизионного кабеля на несколько телевизионных точек идет потеря мощности сигнала, поэтому стоит выбрать модель лишь с минимальным запасом. Например если у вас два телевизора, то возьмите модель с 3-мя выходами. При использовании устройства с пятью выходами и длинными кабельными трассами используйте только высококачественный коаксиальный кабель, чтобы минимизировать потери сигнала.
И не забывайте правила прокладки: не изгибать кабель под резким углом, все переходы должны быть плавными!
Концы кабеля оконцовываются коннекторами, которые могут идти в комплекте. Без них просто не получится выполнить подключение к сумматору. В любом случае, соединительные муфты имеются в продаже и при необходимости их всегда можно приобрести.
Прежде чем начать разводку кабеля сделайте на его концах маркировку. Она понадобится, чтобы отличить приходящий кабель, например с лестничной площадки, и нашей внутренней разводкой по дому. Как вы уже поняли, приходящий сигнальный кабель мы подключаем к разъему вход (in), а все остальные к разъемам выход (out).
При зачистке и обжиме кабеля нам понадобятся приготовленные ранее инструменты.
Внешнюю изоляцию срезаем ножом (около 15 мм) очень аккуратненько, потому что сразу под ней находится экранирующая оплетка. От ее целостности будет зависеть качество сигнала. Можете даже провести такой эксперимент: соедините только центральную жилу, а оплетку вообще не подключайте. Скорее всего на экране телевизора у вас даже будет картинка ТВ вещания, но очень плохого качества. Соедините оплетку как положено — и картинка станет идеально четкой.
Вместе с оплеткой обычно идет фольга — экран, он выполняет защитную функцию сигнала, защищая его от внешних электромагнитных воздействий, которые могут образовываться при работе бытовой техники.
Подключение, монтаж и эксплуатация цифровых розеток ТВ и интернет // FORUMHOUSE
Коаксиальный телевизионный кабель со всех сторон нужно оконцевать муфтами. Такой тип разъема используется на всех делителях, тройниках, сумматорах.
А на кабель со стороны телевизора придется еще накрутить на муфту, в ее резьбовое соединение — гнездо F на штекер TV (рис. ниже).
Из-за того, что толщина кабеля может немного не совпадать с диаметром муфты может пойти перекос, и есть вероятность получить плохой контакт. Поэтому сперва аккуратно руками вставляем провод так, чтобы центральная жила располагалась строго по центру. При необходимости немного сдавливаем основание коннектора. Коннектор обычно состоит из тонкого металла и его основание может запросто лопнуть.
Центральный проводник должен выступать на 2 мм от края коннектора. Если выступает больше — ничего страшного, лишнее необходимо откусить кусачками. При разделывании кабеля следите, чтобы оплетка не могла соприкасаться с центральным проводником, иначе мы потеряем качество сигнала.
Дальше закручиваем в резьбовое соединение гнезда f штекер ТВ и выравниваем центральный проводник.
То же самое проделываем со вторым кабелем, который протянут ко второму телевизору.
Все, разводка телевизионного кабеля произведена, а наши разъемы обжаты и подготовлены. Подключаем кабеля к телевизорам и проверяем качество полученного изображения.
Источник: rucam-video.ru

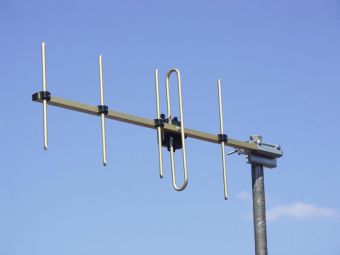

Как развести антенну
В современном мире человек не может представить себе жизнь без техники. В большинстве семей есть сразу несколько телевизоров, к каждому из которых необходимо подвести антенну. Для того чтобы на «голубом экране» можно было посмотреть фильм, новости или шоу-программу, необходимо развести антенну на несколько устройств.
Статьи по теме:
- Как развести антенну
- Как подключить несколько телевизоров к одному кабелю
- Как соединить две антенны
Инструкция
На сегодняшний день существует два основных варианта разводки телевизионной антенны:
-Использование параллельной схемы, которую также называют «звездой»;
-Использование последовательной схемы.
Чтобы развести антенну первым способом, купите специальный разветвитель, который также известен как сплиттер и делитель сигнала. С его помощью вы сможете разделить мощность входного телевизионного сигнала на 2,3 или 4 приемника. В то же время помните, что вместе с этим ухудшается выходной сигнал, т.е. сама картинка. В большинстве случаев уровень падение сигнала составляет 3,5-4,5 дБ.
Для развода антенны по второй схеме купите ответвители или тапы. С их помощью подключите все телевизионные отводы последовательно. В результате у вас должен получиться каскад. Достоинством подобного способа является количество кабелей, однако телевизионный сигнал делится неравномерно.
В большинстве случаев люди хотят подключить к антенне два телевизора. При этом минимальный допустимый уровень сигнала составляет 60 дБ/мкВ (согласно ГОСТу 28324-89). Таким образом, используя 10-метровый кабель, вы без труда получите приемлемое изображение на обоих аппаратах.
Если же вы хотите развести антенну на 5 и более телевизоров, придется запастись дополнительными усилителями, ответвителями и комбинированными разделительными схемами. В этом случае посоветуйтесь со специалистом, который сможет рассчитать и измерить уровень сигнала на входе и выходе.
Полезный совет
При желании развести антенну самостоятельно отправляйтесь к известному поставщику телевизионных компонентов, у которого вы найдете только качественные разъемы, ответвители и кабели. Основные внешние отличия такой продукции:
-корпус с А-разъемами вылит из металла;
-крышка также изготовлена из металла и надежно запаяна/запрессована;
-маркировка изделия сделана типографским способом;
-маркировка содержит информацию о производителе и включает в себя ее товарный знак.
Совет полезен?
Статьи по теме:
- Как подсоединить антенну к телевизору
- Как подключить несколько телевизоров к одному
- Как подключить антенну
Добавить комментарий к статье
Похожие советы
- Как подключить коллективную антенну
- Как провести кабель телевизионный
- Как настроить эфирную антенну
- Как подключить три телевизора к одной антенне
- Как подключить антенну для второго телевизора
- Как на одну спутниковую антенну подключить два телевизора
- Как подключить два телевизора к спутниковой антенне
- Как подсоединять антену
- Как направить антенну
- Как подключить два телевизора к одной антене
- Как сделать антенну для телевизора
- Как подключить антенну к телевизору
- Как прокладывать телевизионный кабель
- Как подключить две спутниковые антенны
- Как подключить телевизор к антенне
- Как правильно установить антенну
- Как сделать ТВ-антенну из подручных средств
- Как настроить ТВ-антену
- Как сделать домашнюю тв-антенну
- Как установить антенну самостоятельно
- Как собрать ТВ-антенну
- Как собрать антенну для телевизора
- Как подключить второй телевизор
Новые советы от КакПросто
Рекомендованная статья
Для чего нужна док-станция для смартфонов
Уже давно док-станции относятся к одним из популярных аксессуаров для смартфонов. У каждого производителя в.
Источник: www.kakprosto.ru
Разводка телевизионного кабеля: что нужно знать об этом?
Чтобы передать сигнал от антенны или иного внешнего источника к телевизору, нужна правильно обустроенная разводка телевизионного кабеля по квартире, частному дому, офису, государственному учреждению и т. д.
Учтите, что разводка ТВ-кабеля в квартире или доме должна быть сделана так, чтобы бытовая техника: утюги, холодильники, стиральные машины, микроволновые печи, а также электропроводка находились на некотором расстоянии от телевизионного кабеля. Если же нужно пересечь провод, то лучше это сделать под углом 90 градусов. Если никак не получается избежать близости с проводкой, нужно использовать кабель диаметром 1 мм с двойным экранированием фольгой под оплеткой.
По возможности кабель лучше использовать цельный. Дефекты недопустимы. Нельзя скручивать кабель в бухты, сильно изгибать, если не хотите ухудшить качество воспроизведения ТВ-сигнала. Разводка ТВ-кабеля по квартире к телевизорам должна осуществляться посредством специального телевизионного кабеля, который оптимально разместить в одном канале с разводкой интернет-кабеля, телефонной линии или же сигнализации. Помех в таком случае не будет (эти линии слаботочные), и не придется штробить стены, чтобы завести в них кабель.
Собираясь сделать разводку телевизионного кабеля в квартире, учтите, что для кабельного и цифрового телевидения используют кабели различного типа.
Рекомендуется применять высококачественные заводские изделия. В том числе – разветвитель для телевизора в квартире, который экранирует входной сигнал и, обеспечив контакт проводов, сделает передачу ТВ-сигнала безупречной. Разветвитель лучше всего разместить в щите или коробке так, чтобы при необходимости к нему был доступ.
Есть ли альтернатива проводам?
Разводка антенного кабеля для телевизоров подразумевает, что сигнал будет поступать от спутниковой или эфирной антенны. Оборудование это отнюдь не дешевое. Его установку лучше доверить профессионалам, что опять же создаст дополнительные затраты. Поэтому проще всего воспользоваться ТВ-приставкой Wifire с беспроводным телевидением.
Это устройство обладает следующими преимуществами:
- не нужно делать разводку проводов;
- передает на телевизор сигнал в HD;
- отображает на экране телевизионную программу;
- в зависимости от выбранного тарифа позволяет смотреть от 71 до 191 каналов.
Детские и взрослые, спортивные и развлекательные, научно-популярные и новостные эфиры будут доступны благодаря приставке. Смотрите любимые сериалы, комедии, мультфильмы, ток-шоу. Тарифы умеренные: от 169 до 949 рублей месяц (уточняйте у операторов call центра).
Также не требуется разводка интернета по квартире, если вы арендуете или приобретете роутер WIFIRE S1010 NBN, у которого впечатляющая зона покрытия. Посредством этого устройства вы обеспечите себя безлимитным интернетом со скоростями от 50 до 300 Мбит/с в зависимости от выбранного тарифа.
