Развертка кинескопа состоит из двух фаз: линии и рамки. Если пользователь видит горизонтальные полосы или неестественно яркие блики на экране старого телевизора Samsung, LG или другого производителя, причина неисправности, вероятно, связана с этими компонентами. В статье рассказывается, как самостоятельно диагностировать горизонтальную и вертикальную развертку ТВ.
Ремонт кинескопного телевизора
Диагностика телевизора с ЭЛТ должна начинаться с проверки блока питания.
Для этого пользователю потребуются:
- Отключите выходной каскад строчной развертки, который создает нагрузку на блок питания.
- Подключите лампу накаливания 220 вольт к источнику питания.
- Включите питание и измерьте напряжение, вырабатываемое при включении телевизора.
Далее необходимо будет сравнить полученный результат с показателем напряжения, рекомендованным производителем устройства — обычно эта особенность располагается рядом с резистором регулирования напряжения в виде простой надписи.
Читаем схему №1 .Как работает узел строчной развертки на ЭЛТ телевизоре,мой ответ зрителю!
Если значение выходного напряжения в норме, пользователь может подключить линейный каскад к источнику питания и перейти к следующему этапу диагностики.
Строчная развёртка
Перед диагностикой каскада строчной развертки необходимо будет подключить этот элемент телевизора к лампе накаливания, которая в данном случае будет выступать в роли предохранителя. Если каскад исправен, подключенная к нему лампа должна ярко загореться и сразу же погаснуть.
Если сигнальная лампа продолжает гореть, пользователь должен проверить:
- Транзистор. Если этот элемент исправен, но нет высокого напряжения, следует проверить управляющие импульсы на вторичном источнике напряжения.
- Сетевой трансформатор. Определить неисправность трансформатора можно, измерив температуру элемента — сильный нагрев необычен для исправно работающего ТДКС. Чтобы убедиться, что трансформатор сломан, необходимо будет подать на коллекторную обмотку прямоугольные импульсы и с помощью осциллографа сравнить амплитуду входящих и исходящих импульсов ТДКС. Для проведения диагностики не обязательно сжигать трансформатор.
- Отводная система. Пользователь может удалить отклоняющие катушки и включить телевизор на короткое время: если изображение на дисплее отображается без дефектов, для полноценного использования устройства необходимо будет заменить всю отклоняющую систему.
важно отметить, что эксплуатация прибора ТБ без отклонения катушек обязательно приведет к выгоранию кинескопа.
Если ошибки строчной развертки выявить не удалось, а в штатном режиме горят только горизонтальные полосы кинескопа ТВ, следует предположить, что причина неработоспособности устройства кроется в блоке кадровой развертки.
Кадровая развёртка
Если пользователь видит на ЭЛТ яркую горизонтальную полосу, необходимо уменьшить яркость экрана телевизора с помощью транзисторного преобразователя.
Если пользователь решит не регулировать трансформатор, то при следующей диагностике телевизора возникнет риск выхода из строя ЭЛТ.
Как работает строчная развертка
Когда яркость свечения сведена к минимуму, вам нужно будет убедиться, что оно работает:
- Системы питания для каскадного генератора. Напряжение на ступень подается через отдельный резистор и обычно составляет от 24 до 28 вольт. Измеряя реальное напряжение на резисторе, пользователь сможет сделать вывод, что система питания работает.
- Отклоняющие катушки. Необходимо заменить предположительно неисправный элемент на новый и измерить электрические импульсы с помощью осциллографа. Стоит отметить, что короткие замыкания между витками катушек встречаются крайне редко.
- Выпрямительный диод и микросхема. При интенсивном использовании выпрямительный диод может сломаться, что приведет к выходу из строя каскадного процессора. Скорее всего, пользователю потребуется заменить оба элемента.
Самостоятельный ремонт крохотных водопадов и персонала — занятие довольно сложное и трудоемкое. Если пользователь не уверен в своих способностях, рекомендуется поручить устранение неполадок телевизора опытному техническому специалисту.
Прогрессивная и чересстрочная развёртки
Прогрессивная развертка — это принцип просмотра изображений на дисплее, который является альтернативой чересстрочной развертке. При прогрессивной развертке каждый видеокадр представляет собой полное несжатое изображение — изображение состоит из количества горизонтальных полос, указанных в параметре высоты разрешения. Например, если пользователь смотрит фильм в качестве 1080p («p» для «прогрессивного»), фактическая высота кадра составляет 1080 пикселей.
Использование чересстрочной развертки означает, что каждый первый кадр фильма будет состоять только из четных строк, а каждый второй кадр — из нечетных строк.
Следовательно, при просмотре контента в чересстрочном режиме качества 1080i («i» — «чересстрочный») высота изображения будет не 1080 пикселей, а всего 540 пикселей.
Благодаря такому принципу создания видеопоследовательностей можно почти вдвое уменьшить размер дискового пространства, занимаемого файлом.
Основным недостатком чересстрочной развертки является относительно низкое качество изображения, которое создает дополнительную нагрузку на глаза зрителя.
Принцип работы разверток
важно отметить, что хотя каскады строк и кадров развертки теоретически не имеют ничего общего с принципами отображения изображения, телевизоры с ЭЛТ способны воспроизводить видеопоследовательность только в чересстрочном режиме.
Большинство старых телевизоров используют стандарты PAL, SECAM и NTSC для чересстрочной развертки. Луч ЭЛТ не может нарисовать сразу все горизонтальные линии видеопоследовательности — чередование четных и нечетных полос снижает громкость системы вдвое и позволяет получить относительно нормальные показатели FPS.
Недостатки чересстрочного воспроизведения проявляются только тогда, когда пользователь наблюдает динамические сцены действий, в которых отображаемый объект движется с высокой скоростью: фактически, в момент воспроизведения каждого кадра объект является только наполовину подвижным.
Современные телевизоры поддерживают деинтерлейсинг — преобразование чересстрочной развертки в прогрессивную: имитируя полноту видеопоследовательности, телевизор самостоятельно восстанавливает недостающие четные или нечетные горизонтальные линии кадра.
Качество преобразования видео зависит от программного обеспечения, встроенного в устройство, и мощности процессора: если внешние видеокарты способны обеспечивать четкие и плавные видеопоследовательности, системы деинтерлейсинга, встроенные в телевизионные устройства, размывают сцены действий в кадре. 80-е.% Случаев.
Зная, как работает строчная развертка ТВ и какие элементы каскадов больше всего подвержены риску выхода из строя, пользователь может попробовать самостоятельно диагностировать неисправный кинескоп ТБ-аппарата.
В современных ЖК-телевизорах вывод изображения основан на принципе прогрессивной развертки, что, с одной стороны, делает динамическое изображение более плавным, а с другой — сильно усложняет ремонт устройства: добавлен программный тест поиск сломанного материального элемента водопада.
Источник: tv-wiki.ru
Строчная развертка
Основной особенностью строчной развертки является довольно высокая частота ее работы 15625 Гц, при этом, как правило rкк и для формирования в отклоняющих катушках тока пилообразной формы требуется импульсная форма напряжения (рис.11.1.г).Для этого наиболее простой и эффективной является схема выходного устройства строчной развертки с двухсторонним ключом. На рис.11.2. представлена практическая схема генератора СР черно-белого кинескопа.

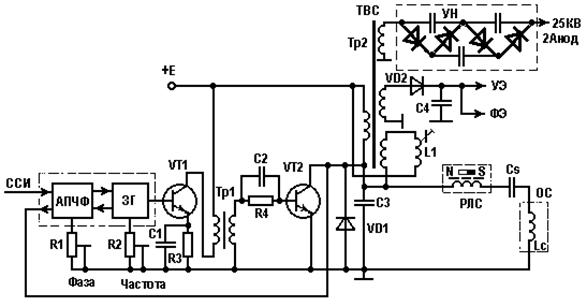

Рис. 11.2.Схема генератора СР черно-белого телевизора
Для обеспечения высокой помехоустойчивости строчной синхронизации все задающие генераторы строчной развертки имеют инерционную систему синхронизации на основе ФАПЧ.
Выходной каскад такого генератора выполнен на транзисторе VT2 и обратно включенным диоде VD1, который часто называют демпферным диодом (гасителем колебаний). Диод VD1 выполняет 2 функции:
1. Обеспечивает обратную проводимость VT2, находящегося в насыщении под действием ЭДС переполюсованной катушки во время первой половины обратного хода.
2. Устраняет необходимость точного выбора времени открытия ключа- транзистора, поскольку ЭДС переполюсованной катушки в начале прямого хода автоматически включает диод в прямом направлении и начинается формирование пилообразного тока в его отрицательной полуволне. При этом время включения транзистора может быть отодвинуто вплоть до середины прямого хода.
Питание на выходной каскад поступает через первичную обмотку трансформатора выходного строчного (ТВС), выполняющую функцию разделительного дросселя, а вторичные обмотки используются для получения высоких напряжений для цепей питания кинескопа (накала- 6.3В, ускоряющего – 0.5…1кВ и фокусирующего электродов 4.7…5.5кВ). Для этой цели служат выпрямители во вторичных обмотках, в которых трансформированные импульсы обратного хода выпрямляются в соответствующей полярности и фильтруются конденсаторами для снижения пульсаций. Способ получения высоких напряжений с блока строчной развертки наиболее эффективен, поскольку задача трансформации и фильтрации напряжений на частотах 15625 Гц решается значительно проще, чем на 50 Гц.
Постоянное напряжение для питания 2 анода кинескопа (12-30 кВ) в современных телевизорах получают при помощи диодно-ёмкостного многоступенчатого умножителя, поскольку при токах луча 200…300 мкА габариты умножителя малы, а снижение напряжения высоковольтной обмотки ТВС до 5…8 кВ обеспечивает высокую электрическую прочность и надежность всей цепи питания анодного питания.
Для уменьшения искажений изображения из-за нелинейности отклоняющего тока служит регулятор линейности строк (РЛС), состоящий из намотанной на ферритовом сердечнике катушки находящемся в поле постоянного магнита. При определенной величине и направлении отклоняющего тока, его магнитное поле либо компенсирует поле постоянного магнита, либо складывается с ним, что меняет степень насыщения феррита и индуктивность катушки либо резко возрастает, либо становится очень малой. Таким образом, меняя ориентацию постоянного магнита относительно катушки, можно изменять положение регулируемой области на экране, обеспечивая одинаковую скорость перемещения луча по горизонтали.
Для предотвращения протекания постоянного тока через отклоняющие катушки и коррекции подушкообразных искажений при больших углах отклонения луча на плоском экране используется разделительный конденсатор Cs, который с индуктивностью отклоняющих катушек Ls образует последовательный колебательный контур, в котором ток собственных синусоидальных колебаний складывается с пилообразным током отклонения и при правильной настройке колебательной системы отклоняющий ток получает на прямом ходе S-образную форму, которая устраняет подушкообразные искажения.
В выходных каскадах СР современных телевизоров часто применяют настройку резонансной системы ТВС на 3 или 5-ю гармонику импульсов обратного хода, что позволяет получить более высокие значения на вторичных обмотках ТВС при меньшем количестве витков в обмотках. Для этого к первичной обмотки Тр2 подключается встречно включенная компенсационная обмотка нагруженная на регулируемый дроссель L1.
Для управления выходным каскадом требуются довольно мощные импульсы базового тока 0.5…0.7 А, поэтому каскад предварительного усиления на VT1 часто делают с согласующим трансформатором Тр1, имеющим коэффициент трансформации 4…5 и обеспечивающим при заданных токах напряжение на выходе каскада не менее 4…5.В.
Для ускорения срабатывания выходного транзистора применяется ускорительная RC цепочка R4,C2.
В современных телевизорах задающие генераторы выполняются на ИМС типа 174АФ1, 174АГ1, 174ХА11 в которых, как правило, производятся 2 автоматические регулировки со своими фазовыми детекторами (ФД):
1. Частоты «R2» при помощи отдельного ФД, сравнивающего частоты ЗГ и ССИ.
2. Фазы импульсов «R1» при помощи другого ФД, сравнивающего фазы импульсов обратного хода выходного каскада с импульсами ЗГ, что обеспечивает управление цветовой синхронизации в многостандартных цветных телевизорах.
Кроме того, в цветных телевизорах для коррекции подушкообразных искажений используются более сложные устройства:
1. В дельта — кинескопах применялся специальный трансформатор- трансдуктор, в котором строчная пила модулировалась кадровой, а кадровая пила- строчной.
2. В компланарных кинескопах обычно применяю широтно-импульсный модулятор.
Источник: studopedia.su
Лекция-11. РАЗВЕРТКА ТВ ИЗОБРАЖЕНИЯ
Развертка изображения осуществляется путем отклонения электронного луча по определенному закону. В современных кинескопах из-за большого размера используется электромагнитная система отклонения –катушками индуктивности. Эквивалентная схема такой системы имеет вид:
Рис.11.1. Формирование отклоняющего тока в отклоняющих катушках.
Влияние емкости катушек Ск на работу строчной и кадровой разверток различно. Поскольку кадровая развертка работает на низкой частоте 50 Гц, то Скможно не учитывать, а на частоте строк она оказывает большое влияние на форму и размах отклоняющего тока и напряжения.
Если не учитывать влияние емкости, то управляющее напряжение, которое нужно подавать на катушки опишется выражением:
Для получения пилообразного токав отклоняющих катушках на них необходимо подавать пилообразную и импульсную составляющие.
При rк>>wLк, приложенное напряжение должно иметь пилообразную форму
rкк –напряжение должно иметь импульсную форму, т.к. форма его определяется производной тока.
wLк≈rк – напряжение должно быть импульсно-пилообразной формы, причем их соотношение определяется значениями Lк и rк.
Таким образом, для формирования пилообразного тока в катушках отклонения всякая система развертки должна иметь задающий генератор, специальное формирующее устройство, и выходной каскад.
Поскольку частоты строчной и кадровой разверткиотличаются в 312,5 раз, то отсюда вытекает различие в конструкции и принципе работы этих устройств.
СТРОЧНАЯ РАЗВЕРТКА
Основной особенностью строчной развертки является довольно высокая частота ее работы 15625 Гц, при этом, как правило rкк и для формирования в отклоняющих катушках тока пилообразной формы требуется импульсная форма напряжения (рис.11.1.г).Для этого наиболее простой и эффективной является схема выходного устройства строчной развертки с двухсторонним ключом. На рис.11.2.представлена практическая схема генератора СР черно-белого кинескопа.
Рис. 11.2.Схема генератора СР черно-белого телевизора
Для обеспечения высокой помехоустойчивости строчной синхронизации все задающие генераторы строчной развертки имеют инерционную систему синхронизации на основе ФАПЧ.
Выходной каскад такого генератора выполнен на транзисторе VT2 и обратно включеннымдиоде VD1, который часто называют демпферным диодом (гасителем колебаний). Диод VD1выполняет 2 функции:
1. Обеспечивает обратную проводимость VT2, находящегося в насыщении под действием ЭДС переполюсованной катушки во время первой половины обратного хода.
2. Устраняет необходимость точного выбора времени открытия ключа- транзистора, поскольку ЭДС переполюсованной катушки в начале прямого хода автоматически включает диод в прямом направлении и начинается формирование пилообразного тока в его отрицательной полуволне. При этом время включения транзистора может быть отодвинуто вплоть до середины прямого хода.
Питание на выходной каскад поступает через первичную обмотку трансформатора выходного строчного (ТВС), выполняющую функцию разделительного дросселя, а вторичные обмотки используются для получения высоких напряжений для цепей питания кинескопа(накала- 6.3В, ускоряющего – 0.5…1кВ и фокусирующего электродов 4.7…5.5кВ). Для этой цели служат выпрямители во вторичных обмотках, в которых трансформированные импульсы обратного хода выпрямляются в соответствующей полярности и фильтруются конденсаторами для снижения пульсаций. Способ получения высоких напряжений с блока строчной развертки наиболее эффективен, поскольку задача трансформации и фильтрации напряжений на частотах 15625 Гц решается значительно проще, чем на 50 Гц.
Постоянное напряжение для питания 2 анода кинескопа (12-30 кВ) в современных телевизорах получают при помощи диодно-ёмкостного многоступенчатого умножителя, поскольку при токах луча 200…300 мкА габариты умножителя малы, а снижение напряжения высоковольтной обмотки ТВС до 5…8 кВ обеспечивает высокую электрическую прочность и надежность всей цепи питания анодного питания.
Для уменьшения искажений изображения из-за нелинейности отклоняющего тока служит регулятор линейности строк (РЛС),состоящий из намотанной на ферритовом сердечнике катушки находящемся в поле постоянного магнита. При определенной величине и направлении отклоняющего тока, его магнитное поле либо компенсирует поле постоянного магнита, либо складывается с ним, что меняет степень насыщения феррита и индуктивность катушки либо резко возрастает, либо становится очень малой. Таким образом, меняя ориентацию постоянного магнита относительно катушки, можно изменять положение регулируемой области на экране, обеспечивая одинаковую скорость перемещения луча по горизонтали.
Для предотвращения протекания постоянного тока через отклоняющие катушки и коррекции подушкообразных искажений при больших углах отклонения луча на плоском экране используется разделительный конденсатор Cs,который с индуктивностью отклоняющих катушек Ls образует последовательный колебательный контур, в котором ток собственных синусоидальных колебаний складывается с пилообразным током отклонения и при правильной настройке колебательной системы отклоняющий ток получает на прямом ходе S-образную форму, которая устраняет подушкообразные искажения.
В выходных каскадах СР современных телевизоров часто применяют настройку резонансной системы ТВС на 3 или 5-ю гармонику импульсов обратного хода, что позволяет получить более высокие значения на вторичных обмотках ТВС при меньшем количестве витков в обмотках. Для этого к первичной обмотки Тр2 подключается встречно включенная компенсационная обмотка нагруженная на регулируемый дроссель L1.
Для управления выходным каскадом требуются довольно мощные импульсы базового тока 0.5…0.7 А, поэтому каскад предварительного усиления на VT1 часто делают с согласующим трансформатором Тр1,имеющим коэффициент трансформации 4…5 и обеспечивающим при заданных токах напряжение на выходе каскада не менее 4…5.В.
Для ускорения срабатывания выходного транзистора применяется ускорительная RC цепочка R4,C2.
В современных телевизорах задающие генераторы выполняются на ИМС типа 174АФ1, 174АГ1, 174ХА11 в которых, как правило, производятся 2 автоматические регулировки со своими фазовыми детекторами (ФД):
1. Частоты «R2» при помощи отдельного ФД, сравнивающего частоты ЗГ и ССИ.
2. Фазы импульсов «R1» при помощи другого ФД, сравнивающего фазы импульсов обратного хода выходного каскада с импульсами ЗГ, что обеспечивает управление цветовой синхронизации в многостандартных цветных телевизорах.
Кроме того, в цветных телевизорах для коррекции подушкообразных искажений используются более сложные устройства:
1. В дельта — кинескопах применялся специальный трансформатор- трансдуктор,в котором строчная пила модулировалась кадровой, а кадровая пила- строчной.
2. В компланарных кинескопах обычно применяю широтно-импульсный модулятор.
КАДРОВАЯ РАЗВЕРТКА
Поскольку кадровая развертка работает на значительно более низкой частоте чем строчная (50 Гц), то построение их генераторов существенно отличаются от строчных. На прямом ходу развертки реактивной составляющей кадровой катушки можно пренебречь, при этом выходной каскад работает как усилитель на активную нагрузку. При этом отклоняющие катушки подается напряжение пилообразной формы, а S-коррекция пилообразного напряжения достигается за счет простейших нелинейных цепей, или применением частотно-зависимых отрицательных обратных связей. Однако во время обратного хода присутствие относительно большой индуктивности должно быть учтено, причем, чем меньшее время обратного хода требуется, тем больше необходимо напряжение питания, т.е. тем меньше К.П.Д. каскада. На рис.11.3 представлена обобщенная схема выходного каскада кадровой развертки.
Рис.11.3. Обобщенная схема выходного каскада кадровой развертки
В современных телевизорах выходной каскад выполняется по двухтактной без трансформаторной схеме, работающих в режиме «В» или близком к нему «АВ»,однако относительно короткое время обратного хода приводит к не симметрии загрузки транзисторов. Как видно из рис.10.3(б) транзистор VT2, открытый во время обратного хода развертки рассеивает значительно большую мощность, чем нижний, через который происходит разряд конденсатора С2 во время второй половины прямого хода.
Эта несимметрия загрузки транзисторов тем больше, чем больше постоянная времени катушек τ=Lк/Rк,т.е. чем больше импульсная составляющая UL на катушках. Для борьбы с этим используют специальные методы повышения КПД например, удвоение напряжения питания на время обратного хода развертки за счет накопительного конденсатора С1.
Для работы вольтодобавки необходимо чтобы во время прямого хода транзистор VT4 закрыт и тогда происходит заряд C1 через диод VD2 по напряжения питания, а во время формирования обратного хода VT4 должен быть полностью открыт. При этом к верхнему концу резистору R2, а следовательно к правой обкладке C1 также будет приложено напряжение питания. Таким образом, во время обратного хода коллектору VT2 будет проложено удвоенное питающее напряжение складывающееся из напряжения конденсатора C1 и напряжения питания с R2. Данная схема позволяет снизить питающее напряжение выходного каскада во время прямого хода, что повышает КПД каскада.
