Как сделать самодельную антенну для телевизора из пивных банок

Недавно я приобрел по дешевке отличный телевизор, в голове не укладывается, что люди готовы избавиться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как телевизор у меня есть, я пробую разные способы поймать сигнал.

Сначала я хотел протянуть провод по стене дома, из подвала, но родители запретили. Потом я попробовал использовать канцелярскую скрепку, чтобы поймать телевизионный сигнал, но результат был очень слабый.

Потом я смастерил своими руками антенну из пивных банок. Теперь у меня есть бесплатное телевидение.

Советы

При изготовлении оборудования из банок от пива, важно придерживаться нескольких советов. Так получится сделать конструкции более надёжной и защищенной от неблагоприятных погодных условий.

Рекомендации домашнему мастеру:

1. Если подходящей палки нет в наличии для сборки простейшей антенны из пивных банок, можно использовать обычную деревянную вешалку, которая имеется под рукой.
2. Чтобы трансляция через самодельное устройство проходила как можно лучше, расстояние между банками нужно подбирать экспериментальным путём. Но в среднем оно будет равняться 70 мм.
3. Если язычки от банки не отрывали, не обязательно крепить кабель на саморезы. Говорят, так сопротивление кабеля будет лучше. Монтаж желательно провести прямо к этой части банки.
4. Если устройство будут размещать на улице, то нужно защитить устройство от погодных условий. Обе банки в таком случае помещают в двухлитровую пластиковую бутылку из-под пива. Предварительно потребуется отрезать донышко и горло.
5. Также необходимо сделать несколько отверстий, через которые будут проходить кабели. Чтобы загерметизировать их, после размещения проводов, дырочки следует ошпарить горячей водой.
6. Чтобы увеличить качество сигнала, можно использовать не две, а, к примеру, 6 банок (размер стандартный), но при этом нужно каждой из них подсоединить провод.
7. Детали к палке скотчем следует крепить как можно сильнее, чтобы они не оторвались при ветре.

Все зависит от диапазона

Пивные банки, безусловно, материал очень доступный. Но такая антенна принимает только сигнал на дециметровых волнах ДМВ. Для метрового диапазона такая антенна не годится. В принципе, по аналогичной технологии можно сделать устройство из любых металлических трубок, но сначала надо определить частоту вещания.

• 50 мГц – 271-276 см;
• 59, 25 мГц — 229-234 см
• 77,25 МГц — 177-179 см
• 85,25 МГц — 162-163 см
• 93,25 МГц — 147-150 см
• 175,25 МГц — 85 см;
• 183,25 МГц — 80 см;
• 191,25 МГц — 77 см;
• 199,25 МГц -75 см;
• 207,25 МГц — 71 см;
• 215,25 МГц — 69 см;
• 223,25 МГц — 66 см.

Готовим материалы

Для антенны из трубок вам нужны:

Антенна из пивных банок ?! ▭_▭

• металлическая труба (латунная, медная, стальная, алюминиевая);
• телевизионный кабель;
• текстолит:
• металлические полосы;
• штанга.

Собираем антенну

Из металлических трубок делается уже вполне серьезная антенна. Однако собирается она почти так же, как и та, что из банок:

АНТЕННА ИЗ БАНОК 👍 50 ТВ Каналов БЕСПЛАТНО🔥

1. Концы трубок расплющите.
2. Расположите оба цилиндра на куске текстолита на расстоянии 6-7 см друг от друга.
3. Прикрепите их хомутами из металлических полос.
4. С проводом поступите так же, как и при изготовлении антенны из банок (лучше припаять).
5. Место пайки залейте силиконом, эпоксидной смолой или нитролаком.
6. Прикрепите антенну к штанге.
7. К свободному концу провода припаяйте разъем и вставьте его в гнездо телевизора.

Теперь вы готовы к разным жизненным неожиданностям. А если еще и считаете себя хорошим хозяином, то однозначно сможете быстро решить проблему сломанной или отсутствующей антенны в любой ситуации.

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками.

Если антенна будет на улице

Еще до того, как сделать антенну для телевизора своими руками из пивных банок, имеет смысл подумать, где она у вас будет стоять или висеть. Если на улице, лучше ее защитить от ветра, дождя и прочих погодных неприятностей. Вообще-то алюминий устойчив к коррозии, поэтому обычно бывает достаточно покрыть соединение цапон-лаком. Но некоторые делают что-то вроде чехла.

Что для этого нужно? Поройтесь у себя в шкафу, и вы непременно найдете все нужное, потому что необходима вам всего лишь большая пластиковая бутылка:

1. Отрежьте у бутылки донышко и горлышко.
2. На месте выхода кабеля сделайте отверстие.
3. После того, как кабель будет подсоединен, ошпарьте отверстие горячей воды.

Модернизация антенны из жестяных банок

TV антенну можно улучшить или перенастроить, исходя из потребностей пользователя. Таким образом создайте приёмник, без использования дополнительного усилителя. Воспользуйтесь небольшими советами, как соорудить и модернизировать подобное устройство. Это поможет получить качественный сигнал из двух плоскостей. Здесь потребуется 9 банок из-под пива, ручное оборудование и саморезы:

• сложите опорную конструкцию, разместите рейки между собой, закрепите их саморезами;
• соберите антенну и установите ее на деревянных планках;
• переходите к поиску телеканалов, отыщите удачный сигнал;
• передвигайте элементы между собой для получения четкого изображения;
• закрепите детали, удерживайте одинаковое расстояние между ними.

Как подключить Bluetooth-наушники к телевизору Самсунг: способы, инструкция

Самодельный прибор готов к использованию. Теперь переходим к установке защиты.

Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль.

Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

Комнатная антенна . Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации. Качество изготовления в таких условиях влияет только на эстетическую составляющую.

А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.
Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии. Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

Как сделать антенну из банок?

Начало изготовления одинаково для банок с жестяными элементами и чисто алюминиевых:

1. Примотайте банки скотчем к палке, ключами друг к другу – расстояние между ними устанавливается эмпирическим путем, но обычно составляет примерно 7 см.
2. Снимите пластиковую оболочку с коаксиального кабеля примерно на 10-12 см.
3. Вы увидите фольгу и медную оплетку – фольгу удалите, медные волоски скрутите вместе.
4. Под фольгой вы найдете вспененный полиэтилен – его срежьте тоже.

Вариант 1

Если у банок жестяные ключи, к одному припаяйте сердцевину, к другой – экран. Если у вас двухжильный провод, просто зачистите концы и припаяйте.

Вариант 2

К банкам, полностью сделанным из алюминия, концы кабеля прикручиваются винтами и закрепляются гайками. Этот вариант даже лучше, если антенна будет стоять на улице. Пайка плохо переносит мороз, а винтам ничего не будет.

Завершение работы

Если оставить кабель как есть, он может легко оторваться. Поэтому его лучше примотать скотчем к той же палке, и антенна готова. К другому концу присоединяется телевизионный разъем, который и вставляется в гнездо телевизора.

Источник: rkzsp.ru

Тема: Как сделать ТВ-антенну из пивных банок ?

Сплав Розе, спирт-канифоль, 150грС не более, для ал. тонких проверено. Общ инфо http://www.byminsk.com/soldering.htm . Если речь о моей ДМВ ант , то это цельный прямоугольник 27х17 см , вырезаный из пив банки

RW4HFN Сказал спасибо.
26.02.2010, 08:41 #18

Very High Power Регистрация 12.08.2006 Адрес Екатеринбург, Россия Возраст 62 Сообщений 3,713 Поблагодарили 345 Поблагодарил 75

Паять алюминий трудно

В стародавние времена спасала . таблетка аспирина

тв-антенна из пивных банок. Как сделать?

Две банки на расстоянии 1 см друг от друга.
Запитаны ТВ кабелем .
Полоса пропускания от 400 до 500 мГц по КСВ=1,9

Так что ДМВ принимать будет.
Если нужны метровые волны — банок больше потребуется 🙂

Последний раз редактировалось RZ9CJ; 26.02.2010 в 08:42 . Причина: Добавлено сообщение

73! RZ9CJ MO06GT Сергей
26.02.2010, 09:11 #19

High Power Регистрация 16.08.2004 Адрес Астана Возраст 51 Сообщений 861 Записей в дневнике 5 Поблагодарили 294 Поблагодарил 151

Если нужны метровые волны — банок больше потребуется 🙂
Эх. Придется открыть маленький пивной заводик и поставить производство пива и антенн на поток. 🙂
Владимир UN0LL
26.02.2010, 09:16 #20

Big Gun Регистрация 11.01.2006 Адрес Москва-Ленинградский проспект, Московская область-Нахабино, Ивантеевка Возраст 69 Сообщений 6,774 Поблагодарили 1653 Поблагодарил 556

банок больше потребуется
А если банки использовать невскрытые (с пивом)? Может быть, результат лучше будет?
73! Михаил (RA3DQP)

26.02.2010, 12:06 #21

Very High Power Регистрация 12.08.2006 Адрес Екатеринбург, Россия Возраст 62 Сообщений 3,713 Поблагодарили 345 Поблагодарил 75

А если банки использовать невскрытые (с пивом)?
тогда уж лучше с красной ртутью.
Прием сигналов из Америки гарантирован 🙂
73! RZ9CJ MO06GT Сергей
02.03.2010, 13:28 #22

Вот так.
Только банки — литровые. Поллитровые — перекрывают меньший диапазон. Только ДМВ. Эти же неплохо принимают и метровый (включая и 1-й канал).
На моей кухне «прижились» лет десять.

Ух ни фига ж себе!)
04.03.2010, 14:20 #23

Low Power Регистрация 01.12.2007 Адрес Петропавловск-Камчатский Возраст 42 Сообщений 60 Поблагодарили 2 Поблагодарил 21

тогда уж лучше с красной ртутью.

скажите, не первый раз слышу разговоры про ртуть, правда всегда в кругах далеких от РЛ, а в чём вся соль это ртути?

06.03.2010, 23:19 #24

Silent Key Регистрация 13.01.2003 Адрес Жабомишодраківка Сообщений 13,850 Поблагодарили 3912 Поблагодарил 1415

Совсем не обязательно наполнять банки . Чтоб смотреть Америку — можно сделать СТЭК .
Эскиз прилагается .

Миниатюры

-73- Игорь
«Прощённый, но так и не понятый» (c)
07.03.2010, 00:26 #25

Standart Power Регистрация 24.01.2008 Адрес г.Пушкино Московская обл. Возраст 75 Сообщений 248 Поблагодарили 385 Поблагодарил 305

Разные мне приходилось делать антенны, но вот однажды, когда весной 2006 года мы шли на дизель-электроходе *Академик Фёдоров* из Антарктиды в Санкт-Петербург, в хим. лабораторию, где размещалась моя любительская радиостанция, приходит один из механиков парохода. В руках он держал две большие алюминиевые банки из под пива и кусок коаксиального кабеля.

Говорит мне, мол вижу что ты тут на корме всё антенны мастеришь, сделай и мне говорит антенну, теперь долго мы будем идти вдоль побережья Африки по атлантическому океану. Мы только вышли из порта Кейптаун. Проблема говорит у всех. Всё время в море, телевизор есть но ничего не показывает. Помоги говорит.

Ну как тут не помочь *морскому волку*. Выключил я трансивер и пошли мы с ним в машинное отделение. Нужно отметить, что найти что либо на корабле для изготовления антенн очень трудно. Тем не менее, нашлось сухая дощечка из красного дерева(!) от упаковки каких то африканских фруктов, у радиста корабля отыскали 3х метровый кусок хорошего 75 омного кабеля и я начал делать антенну.

Укрепил банки на дощечке, в местах пайки кабеля банки зачистил до блеска шкуркой, взял железный гвоздь и при помощи напильника изготовил щепотку железных опилок. Затем расплавил паяльником канифоль, капнул на зачищеные места, посыпал железные опилки и жалом паяльника втёр припой в поверхность банки.

Прекрасно всё облудилось, к этим точкам я подпаял кабель, . и антенна была готова. Радости механика не было предела, он всё удивлялся как я залудил алюминий. Утащил антенну в свою каюту и на протяжения всего рейса смотрел телевизионные передачи, собирая в своей каюте до десятка своих друзей.

В благодарность, он организовал мне экскурсию в машинное отделение и разрешил сфотографировать. Антенну механик вывешивал в окно каюты. Уверенно принималось несколько телевизионных каналов в ДМВ диапазоне. Вот так. Какие то две пустые 10-ти копеечные банки из под пива и радость у человека!

Источник: forum.qrz.ru

ТВ-антенна из пивных банок

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

Инструменты и материалы:

• две пустые пивные банки
• скотч или изолента
• два шурупа-самореза
• антенный кабель
• штекер
• палка
• отвертка

Банки приматываются к палке скотчем или изолентой.

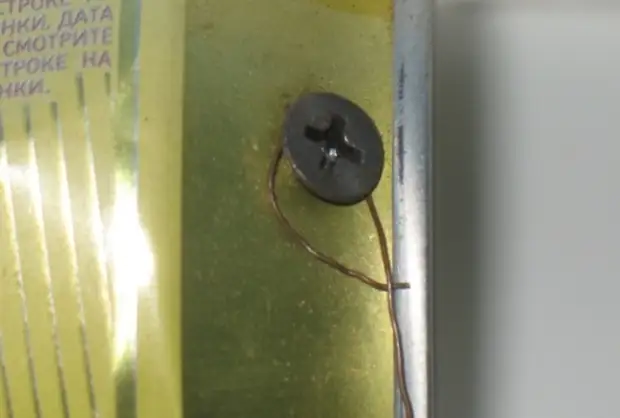

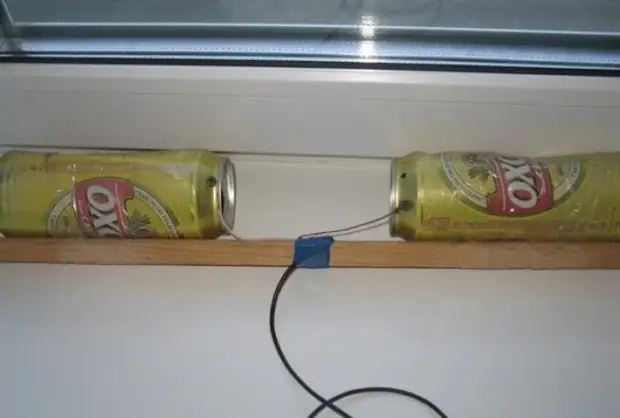

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Кабель скотчем или изолентой для прочности привязывается к палке.

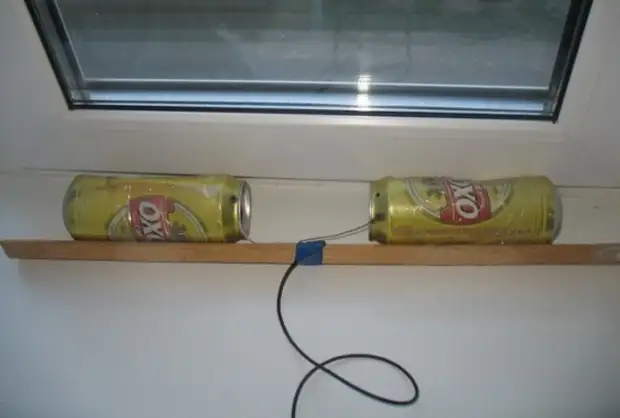

Антенна готова!

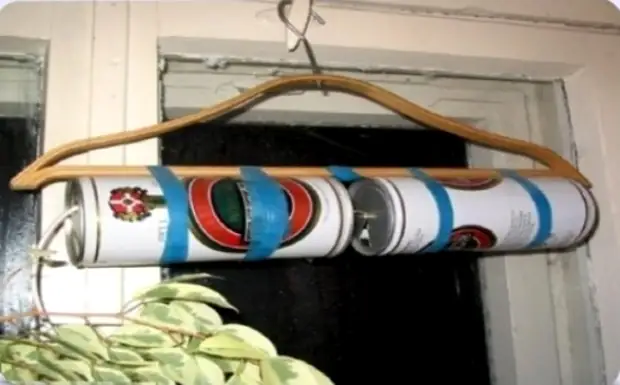

Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

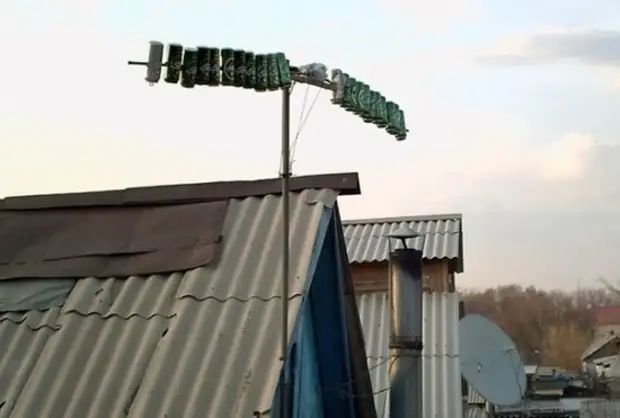

Усовершенствованная антенна с несколькими секциями

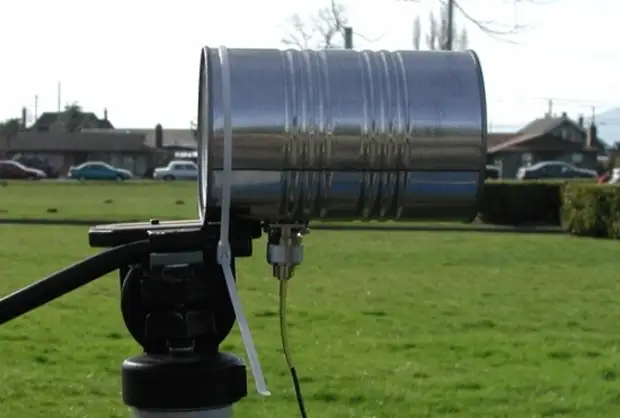

Это давно известная конструкция, делалась еще из консервных банок из-под горошка

Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!
