Как сделать вращающийся телевизор

• Шаг 1. Создайте шестерни
• Шаг 2: нарежьте шестерни
• Шаг 3: Крепление двигателя
• Шаг 4: ведущие шестерни
• Шаг 5: Крепление для телевизора
• Шаг 6: сделайте крепление для телевизора
• Шаг 7: прикрепите шестерни к монтажной пластине
• Шаг 8: Подключение
• Шаг 9: Установите и проверьте двигатель
• Шаг 10: Подключите кабель / HDMI
• Шаг 11: вращайся и будь ленивым

Я люблю быть ленивым. Просмотр телевизора — отличный способ расслабиться и полениться, но как сделать его еще более легким? В положении лежа я чувствую себя неплохо, но тогда телевизор поворачивается боком, что портит мою ленивость. Если бы только был способ сделать и то, и другое.

Перегородка с поворотным TV

Чтобы максимально облегчить себе жизнь, я построил для своего телевизора моторизованное крепление, которое поворачивает его на 90 градусов (или более), чтобы я мог смотреть лежа (или, если хотел, делал стойку на голове). Несмотря на абсурдность, этот вращающийся телевизор является функциональным и эффективным способом быть ленивым и удивительным.

Используя электродвигатель для автомобильного сиденья с электроприводом и бесплатные онлайн-шаблоны передач, я собрал вращающееся крепление для телевизора примерно за выходные. Следите за тем, как я это сделал.

Готовы поднять свою лень на новый уровень? Давайте сделаем!

Шаг 1. Создайте шестерни

Чтобы сделать шестеренки для вращающегося телевизора, я использовал GearGenerator.com, бесплатный онлайн-генератор шестеренок. Вы можете легко ввести характеристики вашего редуктора и загрузить планы.

Сайт сохраняет ваши шестеренки в виде файла SVG, который можно открыть практически с любым векторным программным обеспечением (например, AutoCAD, Illustrator или Inkscape). Затем вы можете распечатать их на бумаге, приклеить к дереву и вырезать шестеренки. Если вы не знаете, как это сделать, вот отличное руководство по созданию цифровых файлов вручную.

Шаг 2: нарежьте шестерни

Я вырезал эти шестеренки из фанеры. Фанера — отличный выбор, поскольку она стабильна по размерам и достаточно прочна, чтобы выдерживать износ зубчатых зацеплений. Я разрезал несколько слоев фанеры и склеил их вместе, чтобы получились мощные шестеренки, которые выдержали бы крутящий момент электродвигателя и вес телевизора.

Германия Как собрать декоративную перегородку для телевизора своими руками. Подробная инструкция

Из-за типа крепления для телевизора, которое я использовал, мне пришлось немного импровизировать с зубчатым колесом, чтобы убедиться, что они будут сцепляться друг с другом. Я вырезал дополнительное кольцо из больших шестерен, которое укладывается поверх полной шестерни, это дает большую площадь поверхности для сопряжения шестерен двигателя и обеспечивает достаточную высоту, чтобы компенсировать разницу в высоте для сопряжения малой шестерни двигателя.

Шаг 3: Крепление двигателя

Мотор, который я использовал, был дистанционным двигателем с высоким крутящим моментом 12 В. Этот двигатель управляется небольшим пультом дистанционного управления и имеет 3 монтажных отверстия вокруг плоского приводного вала. Я использовал адаптер переменного тока 12 В (6 А)

для питания этого двигателя.

Изготовил монтажный кронштейн из обрезков фанеры. Я вырезал 3 маленьких отверстия для монтажных кронштейнов и большее отверстие для приводного вала. Монтажный кронштейн крепился к двигателю с помощью болтов с шестигранной головкой.

Если вы выбрали именно этот двигатель, вы можете найти PDF-файл с монтажными размерами здесь:

Шаг 4: ведущие шестерни

После прикрепления монтажного кронштейна к двигателю можно было установить шестерню и проставку. Прокладка представляла собой всего лишь кусок акрила, используемый для предотвращения трения шестерни о кронштейн и обеспечения гладкой поверхности для уменьшения трения при включении двигателя.

Шаг 5: Крепление для телевизора

Я выбрал шарнирное настенное крепление с возможностью наклона и поворота, этот тип допускает полное вращение, что идеально подходит для этого применения.

Монтажная пластина на этом кронштейне для телевизора представляет собой разъем для разъема, обеспечивающий широкий диапазон шарниров. Я хотел использовать только вращающуюся часть и предотвратить наклон. Чтобы решить эту проблему, я сделал небольшую шайбу из небольшого куска акрила и вставил ее в шарнирное гнездо, это предотвратило наклон монтажной поверхности, но все равно будет вращаться.

Затем модифицированный узел вставлялся в другой конец монтажного кронштейна от приводного двигателя.

Шаг 6: сделайте крепление для телевизора

Теперь большую передачу можно установить на телевизор. Большая шестерня была установлена на куске фанеры, что обеспечило прочную пластину, на которую шестерня могла опираться и выдерживать напряжение крутящего момента и веса. На рисунке выше показано, как большая шестерня будет зацепляться с электродвигателем перед установкой на телевизор.

Я измерил точки крепления на задней панели телевизора, который использовал, и вырезал кусок фанеры, чтобы использовать его в качестве монтажной пластины.

Я обнаружил центр монтажной пластины, а затем перенес на места монтажных отверстий.

Шаг 7: прикрепите шестерни к монтажной пластине

После предварительного просверливания отверстий для крепления большая шестерня в сборе была прикреплена к монтажной пластине с помощью крепежа.

Наконец, прикрутите монтажную пластину и редуктор к телевизору в точках крепления, завершив поворотный узел.

Шаг 8: Подключение

Мотор поставляется с контроллером и несколькими пультами дистанционного управления, но без блока питания. Поскольку это двигатель постоянного тока 12 В, мне понадобится блок питания от адаптера переменного тока на 12 В (6 А). Этот источник питания аналогичен типам, используемым для ноутбуков, и преобразует настенное питание 120 В переменного тока в питание постоянного тока 12 В для двигателя.

Шаг 9: Установите и проверьте двигатель

Перед подключением всех электронных периферийных устройств проверьте двигатель. С проводами, подключенными к двигателю, вы можете нажать на пульт и посмотреть, зацепляются ли ваш двигатель и шестерни, а телевизор вращается так, как должен.

У меня телевизор был полностью выдвинут на консоль наружу, поэтому после включения двигателя было небольшое колебание. К счастью, это легко решить, если не ставить телевизор так далеко вперед или использовать телевизор меньшего размера.

Шаг 10: Подключите кабель / HDMI

При вращении телевизора мне нужно было убедиться, что кабели не защемлены или не зацеплены за шестерни. Поскольку кабели провисали, я использовал стяжки, чтобы удерживать кабели на месте и обеспечивать свободное и беспрепятственное вращение.

Все сделано! Время, чтобы расслабиться.

Шаг 11: вращайся и будь ленивым

Пульт дистанционного управления включает двигатель по часовой стрелке или против часовой стрелки нажатием кнопки и будет перемещаться в этом направлении до тех пор, пока кнопка не будет отпущена, что позволит телевизору поворачиваться на любой желаемый угол.

Нажав на пульт дистанционного управления, вы можете перейти из сидячего положения в расслабленное лежа, не пропуская никаких действий на телевизоре.

Конечно, этот проект немного глупый, но я хотел выяснить, возможна ли эта идея и как она может выглядеть. Конечно, этот вращающийся телевизор работает только в том случае, если вы смотрите телевизор в одиночку или если все смотрят все в одном направлении — может быть, вечеринка для сна?

Каким бы ни был ваш случай, вращающийся телевизор может быть как раз тем, что убережет вашу шею от боли во время следующего сеанса просмотра выпивки.

(спасибо DJ за то, что он хороший спорт как актер для этого проекта)

Источник: ru.howwhatproduce.com

Поворотная система крепления телевизора — идеальный вариант для современного дома

Музей Дизайна рад снова приветствовать своих читателей. Как часто вам приходится двигать ваш телевизора с места на место, чтобы обеспечить себе идеальный угол обзора?

Это простое действие порой вызывает раздражение. Гораздо удобнее использовать поворотные панели, на которых закрепляется сам телевизор. Они обеспечивают лёгкое изменение положения экрана для комфортного просмотра.

В этом случае консоль является частью большого модуля, служащего перегородкой между двумя частями гостиной

Есть множество вариантов подобного крепления плоского телевизора. Вы можете приобрести специальный шарнирный кронштейн или вращающийся стол, а также вмонтировать ТВ-панель в поворотную стену.

Благодаря поворотной консоли вы сможете смотреть телевизор, находясь в разных частях комнаты

Стоит задуматься о приобретении поворотной конструкции ещё до того, как будет окончательно спланирован будущий интерьер помещения, хотя её и можно установить в любой момент.

А это как раз один из вариантов вращающейся перегородки

Телевизор может скрываться в специальном углублении кухонного острова и также поворачиваться под нужным углом

Специальный кронштейн легко крепится на любой стене дома

Очень удобное размещение поворотного модуля в центре гостиной

Эта оригинальный штатив позволяет установить и смотреть телевизор где угодно

В некоторых системах предусмотрена фиксация положения телевизора в определённых точках

Эта панель занимает так мало места, а приносит так много пользы

Владельцы отелей с готовностью устанавливают поворотные системы в номерах

Эта стильная панель фокусирует всё внимание на себе

Многофункциональные системы с вращающимися панелями подходят для любых интерьеров

Вращающийся экран непременно обрадует любого заядлого геймера, использующего для игры беспроводную приставку. В случае если кухня находится в одном пространстве с гостиной, будет очень удобно смотреть телевизор из разных точек объединённого помещения.

Другими словами, вращающаяся панель всегда будет к месту в любом уголке дома.

https://www.facebook.com/app_scoped_user_id/827457937387242/ Антуанета Гладышева

Такой стенд позволяет экономить пространство, к тому же это очень удобно если комната большая и осуществлять просмотр телевизора возможно с нескольких углов обзор, где телевизор необходимо вращать. Такая конструкция делает любую комнату более мобильной и интересной, к тому же куда бы не переставил диван, телевизор переносить не надо.

https://vk.com/id55222215 Лианчик Парамонова

Очень понравился вариант с поворотной консолью для крепления телевизора, сделанной в лёгкой конструкции из штрих-балок! Это очень удобно и смотрится легко и красиво, не нарушая гармонию в интерьере. А вообще системы с вращающимися панелями – удобное решение, когда телевизор в семье можно смотреть из разных точек.

https://vk.com/id1237950 Ксения Панченко
А где можно купить подобные системы?
Только на заказ?
На просторах интернета не нашла…
Ekaterina Gulevich

Рады, что вам понравилась наша статья и заинтересовали поворотные системы! Но Музей дизайна – некоммерческий проект, поэтому, к сожалению, мы не владеем информацией о продавцах мебели.

Выберите раздел

Выберите раздел

Категории

• Halloween interiors 26
• Hand made 92
• Modern Art 1 504
• Street Art 87
• Valentine’s Day interiors 22
• Абстракционизм 1
• Авангард 2
• Автодизайн 45
• Азиатский 4
• Акценты в оформлении 60
• Алфавит 3
• Американский 4
• Английский 13
• Античность 2
• Арабский 2
• Арт Деко 8
• Арт-инсталляции 51
• Арт-инсталляции в интерьере 27
• Арт-объекты 142
• Архитектурные шедевры 9
• Африканский 3
• Аэропорты 1
• Барокко 5
• Белый цвет в интерьере 17
• Бохо 2
• Вазы в интерьере 13
• Весна в интерьере 17
• Винтаж 17
• Выставки мебели 37
• Гаджеты 60
• Геометрия 34
• Горшки и кашпо 25
• Готика 6
• Декор и отделка 329
• Декоративные подушки 28
• Делаем на стекле 10
• Делаем светильники 19
• Дерево 17
• Дизайнерская мебель 199
• Дизайнерская мебель для баров и кафе 13
• Дизайнерская мебель для ванной 15
• Дизайнерская мебель для гостиной 14
• Дизайнерская мебель для детской 244
• Дизайнерская мебель для спальни 67
• Дизайнерская мебель общественных интерьеров 1
• Дизайнерская офисная мебель 55
• Дизайнерские диваны 89
• Дизайнерские комоды 43
• Дизайнерские кресла 177
• Дизайнерские кровати 15
• Дизайнерские люстры 17
• Дизайнерские напольные торшеры 39
• Дизайнерские пуфы 27
• Дизайнерские светильники 34
• Дизайнерские столы 280
• Дизайнерские стулья 176
• Дизайнерские тумбы 8
• Драпировка мебели 11
• Древний Египет 2
• Жёлтый цвет в интерьере 8
• Зеленый цвет в интерьере 7
• Зеркала в интерьере 26
• Зима в интерьере 15
• Зимние сады 11
• Знаменитые имена 255
• Идеи рекламного искусства 4
• Идеи с растениями 20
• Из бумаги 24
• Индийский 2
• Интервью с дизайнерами 5
• Интерьерная фотосъёмка 12
• Интерьерные шоу 112
• Испанский 3
• Исторические стили 8
• Итальянский 4
• Камины в интерьере 46
• Кантри 18
• Картины в интерьере 85
• Китайский 5
• Китч 3
• Классицизм 9
• Книги в интерьере 12
• Ковры в интерьере 62
• Коллекции мебели 194
• Коллекции светильников 156
• Колониальный 5
• Коммерческое освещение 16
• Конкурсы и выставки 191
• Конструктивизм 1
• контемпорари 8
• Красный цвет в интерьере 12
• Креативные светильники 22
• Лайфхаки 7
• Лего 9
• Лестницы в интерьере 62
• Лето в интерьере 21
• Лофт 28
• Марокканский 7
• Материал 29
• Мебель своими руками 60
• Мебельные трансформеры 80
• Металл 24
• Минимализм 40
• Мир природы в интерьере 56
• Мировая архитектура 2
• Модерн 11
• Морской стиль 16
• Музей дизайна 18
• Настенные светильники 15
• Необычная мебель 99
• Необычная мягкая мебель 27
• Необычное освещение 94
• Необычные потолки 30
• Необычные потолочные светильники 13
• Необычные табуреты 48
• Неоклассицизм 2
• Новогодний интерьер 58
• Оранжевый цвет в интерьере 11
• Оригинальная отделка 53
• Оригинальное внутреннее освещение 23
• Оригинальные Вешалки 28
• Оригинальные настольные лампы 58
• Оригинальные шкафы 41
• Осень в интерьере 41
• Оформление дверей 36
• Оформление окон 64
• Пастель в интерьере 9
• Пасхальный интерьер 5
• Подвесные светильники 142
• Поделки из бумаги 8
• Поделки из дерева 9
• Полки и стеллажи в интерьере 117
• Поп-арт 2
• Посуда в интерьере 27
• Праздничная сервировка 60
• Праздничный интерьер 98
• Предметы декора своими руками 27
• Предметы интерьера 66
• Прованс 17
• Пэчворк 3
• Размещаем фото и картины 47
• Регентство 4
• Ренессанс 2
• Ретро 17
• Розовый цвет в интерьере 5
• Рококо 3
• Световые инсталляции 26
• Светодизайн 13
• Свечи в интерьере 33
• Серый цвет в интерьере 14
• Системы хранения вещей 70
• Скандинавский 49
• Скульптуры в интерьере 47
• Словарь дизайна интерьера 89
• Советы декоратора 124
• Современные стили 8
• Средиземноморский 9
• Стены 187
• Стили интерьера 142
• Стиль ампир 3
• Сюрреализм 3
• Тайский 2
• Текстильный декор 14
• Текстильный дизайн 34
• Термины 137
• Техно 3
• Тренды в дизайне 41
• Узоры в оформлении 13
• Уличная мебель 102
• Уличное освещение 24
• Уличные арт-инсталляции 32
• Уникальная скамья 16
• Уникальное постельное бельё 36
• Уникальные полы 38
• Уникальные светильники для дома 43
• Урбанизм 3
• Фен-шуй 12
• Фиолетовый цвет в интерьере 6
• Фитодизайн 70
• Фотоискусство 118
• Французский 2
• Футуризм 7
• Фьюжн 3
• Хай-тек 6
• Цветные интерьеры 75
• Цветовые композиции 21
• Цветочные композиции 19
• Цифровое искусство 49
• Часы в интерьере 16
• Шале 1
• Шебби шик 2
• Шинуазри 3
• Шторы от дизайнеров 35
• Эклектика 22
• Экспрессионизм 1
• Ювелирные изделия 62
• Японский 11

Источник: museum-design.ru

Студия 46 м² с межкомнатной перегородкой с поворотным ТВ

Заказчики проекта квартиры купили ее для мамы, которая живет с котом и любит комнатные растения. Основной задачей было сделать одно общее светлое пространство, с максимально большим количеством систем хранения, которые визуально не будут перегружать помещение. А также организовать в кухне гостиную зону, а на месте гостиной сделать небольшую спальную зону с кроватью, к которой можно подойти с двух сторон. Дизайнеры из студии MA Team отлично справились с задачей.

Подробности

Планировка от застройщика не удовлетворяла требованиям заказчиков, поэтому ее поменяли. В итоге каждый метр выполняет определенную функцию. Квартира представляет собой полностью открытое пространство, разделенное на семь функциональных зон: прихожая с большим шкафом, библиотека, кухня-столовая, гостиная, спальня, лоджия — зимний сад и ванная. В основной зоне расположились функциональная кухня и обеденная группа, а также диван с зоной ТВ. Кухня-гостиная визуально отделяется от спальни перегородкой, в которую встроены тумба и телевизор с поворотным механизмом.

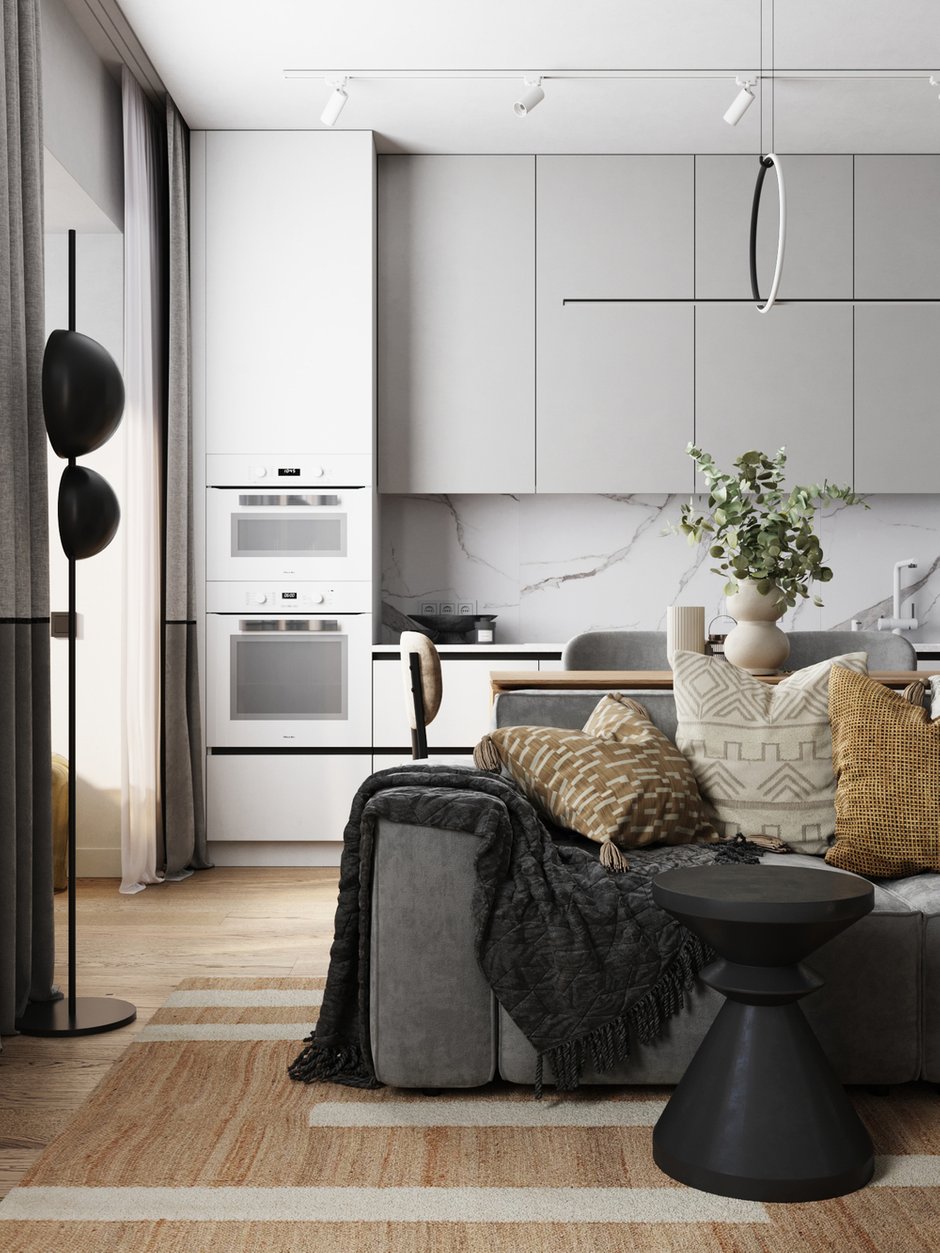

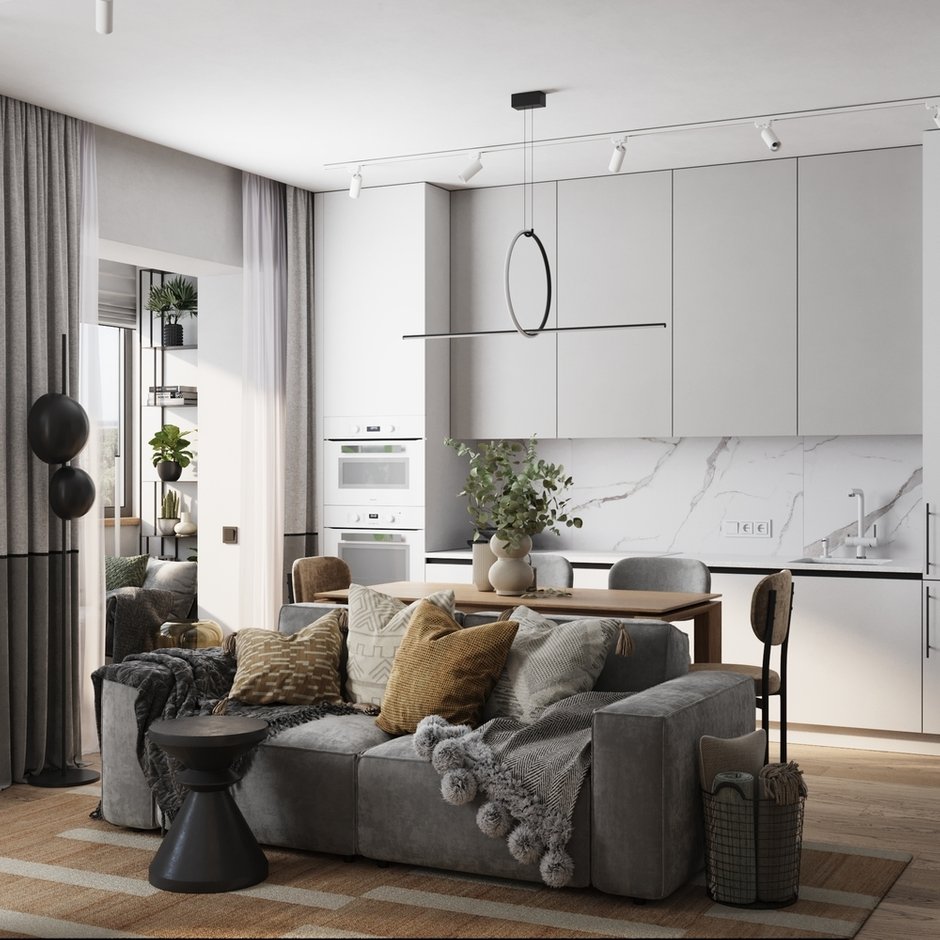

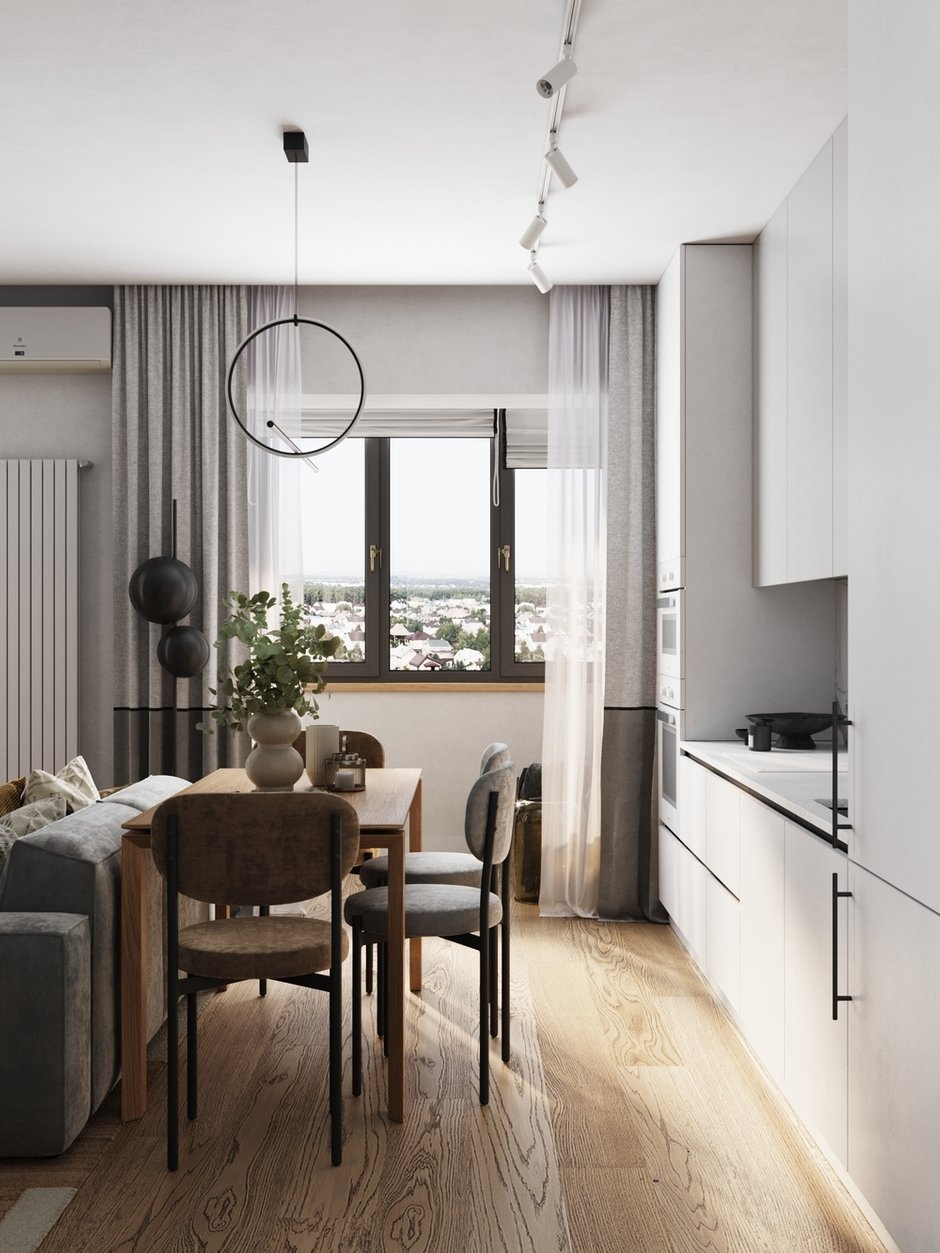

Кухня осталась на месте, как на плане застройщика. Гарнитур сделали симметричный с колоннами с двух сторон, в одной из них — холодильник, в другой — электрический духовой шкаф и СВЧ. Под мойкой расположились контейнеры для отходов и фильтры для воды. Над мойкой — сушка для посуды. Рядом с раковиной находится посудомоечная машина, а около нее выдвижные ящики для кухонных приборов.

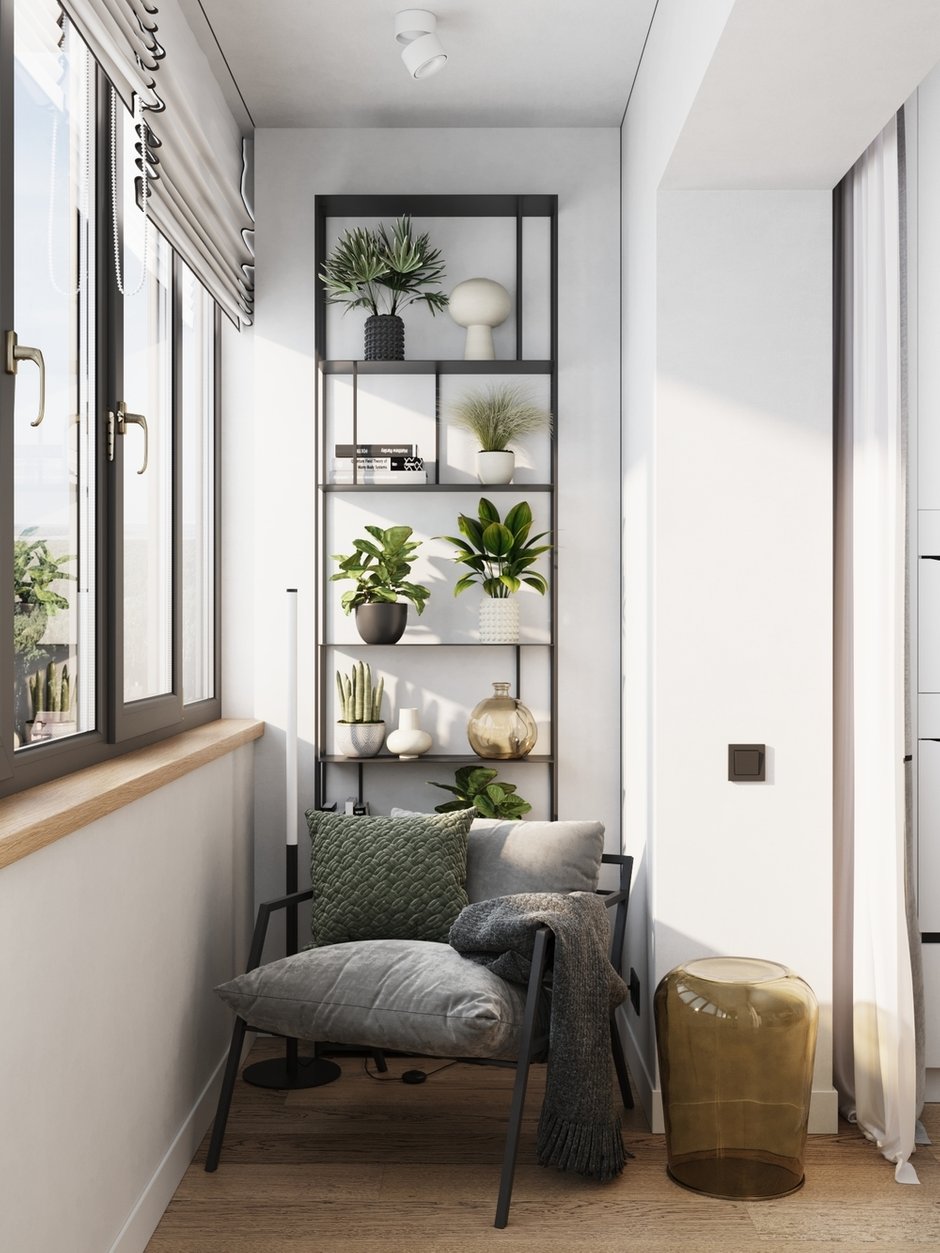

Лоджию полностью утеплили и организовали в ней стеллаж для небольших комнатных растений, а рядом — удобное мягкое кресло на металлическом каркасе. Напротив, в узкой и нефункциональной части лоджии, встала группа из высоких растений.

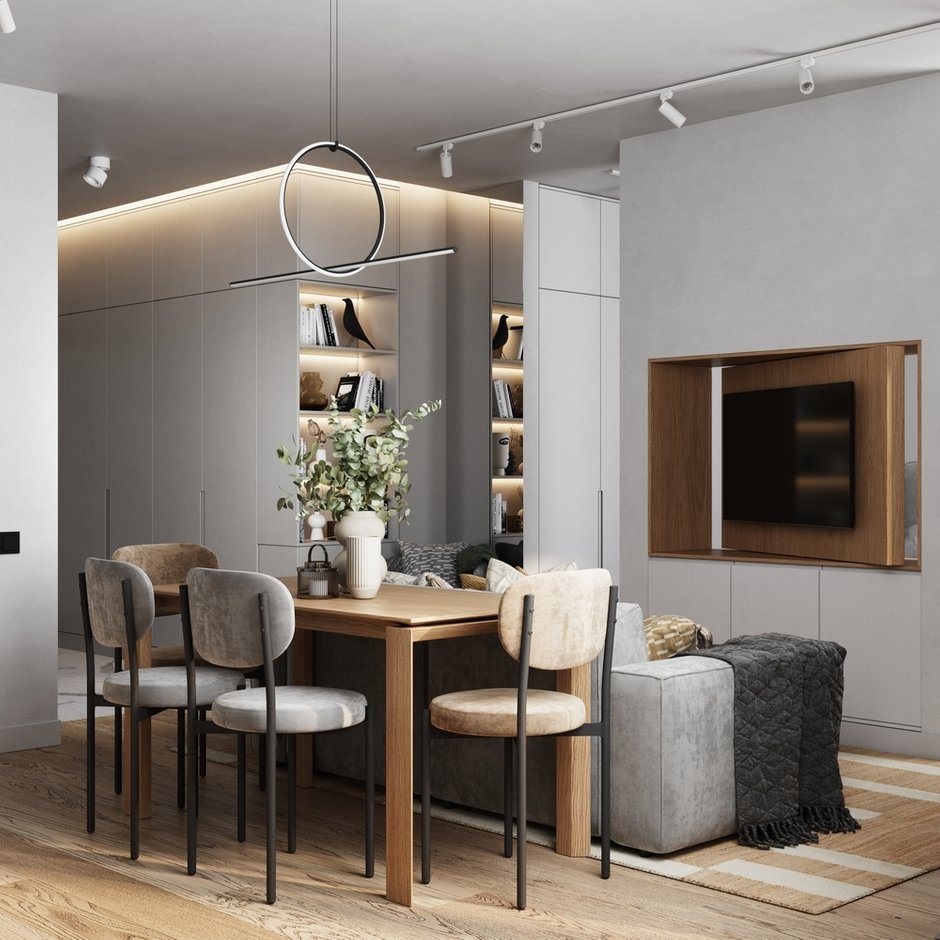

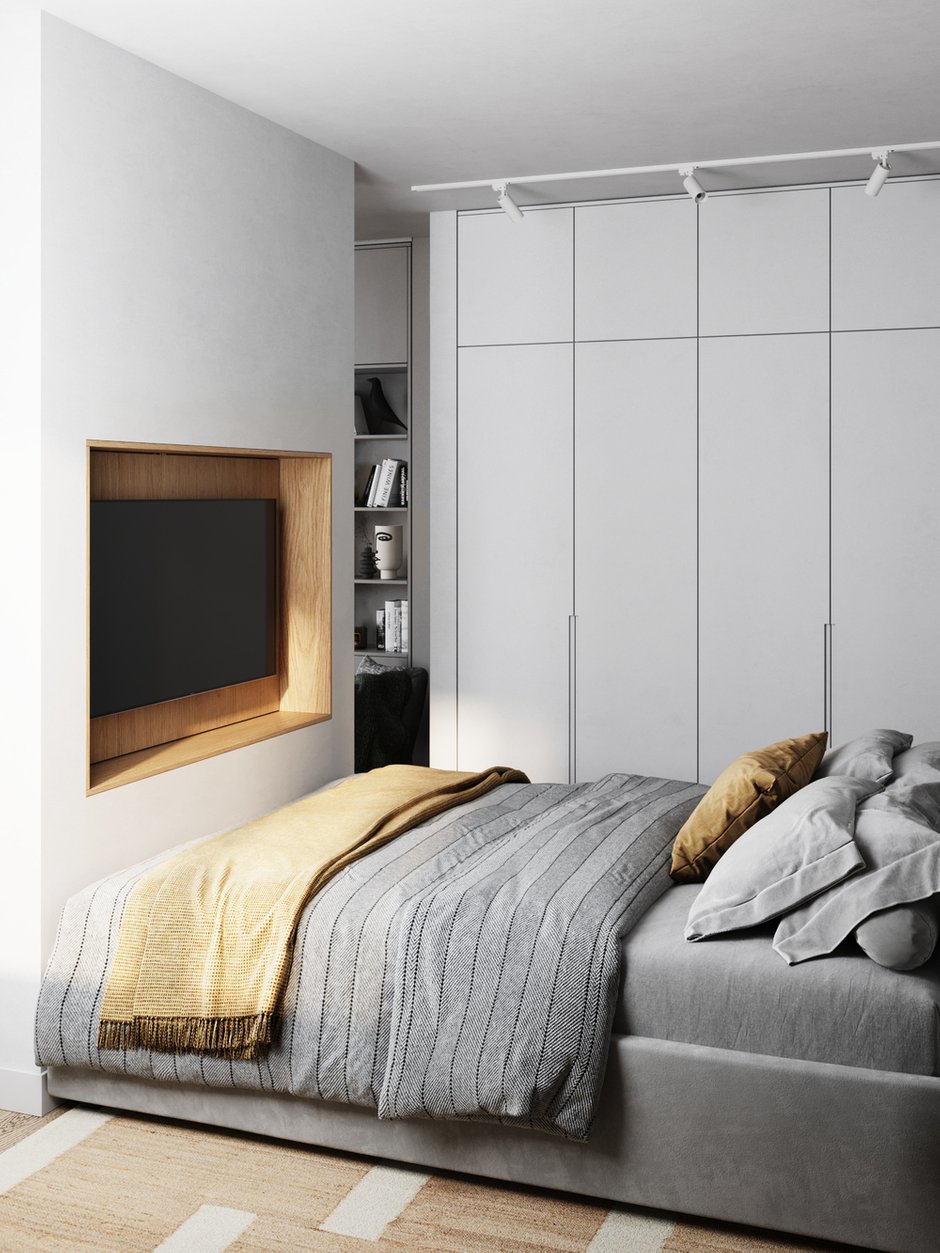

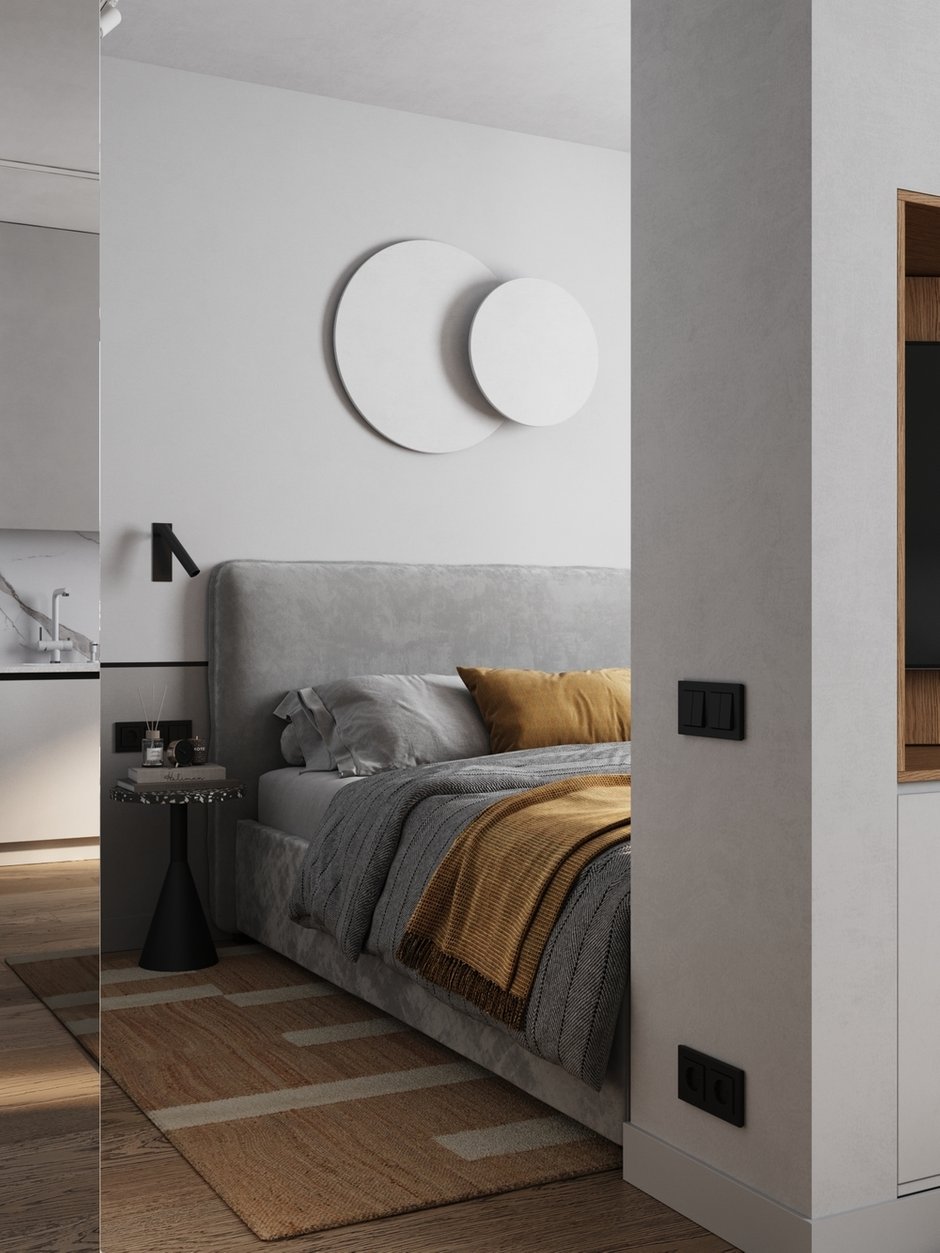

Главной особенностью и доминантой интерьера стала перегородка, отделяющая спальную зону от гостиной: в ней разместился встроенный телевизор на поворотном механизме. С помощью такой конструкции удобно смотреть телевизор из гостиной, столовой и спальни, лежа на кровати, предварительно повернув его в нужную сторону.

На стенах использовалась краска трех цветов, основной — белый, в зоне спальни серый низ и серый в зоне прихожей, черный — кант между белым и серым цветом. На полу положили кварц-виниловую плитку везде, кроме прихожей, там керамогранит.

«Изначально в квартире вместо серого должен был быть пыльно-розовый цвет, а в мебели должен был появиться зеленый. Но после выкрасов заказчики решили изменить цветовую гамму. Пыльно-розовый стал серым, а зеленый цвет остался в интерьере как акцентный в виде растений. Также акценты добавились за счет цвета и текстур подушек, текстиля и ковров», — рассказывают дизайнеры.

В квартире удалось организовать два больших шкафа для одежды. Один встроенный шкаф расположен в зоне спальни. Постельное белье будет храниться в кровати с подъемным механизмом.

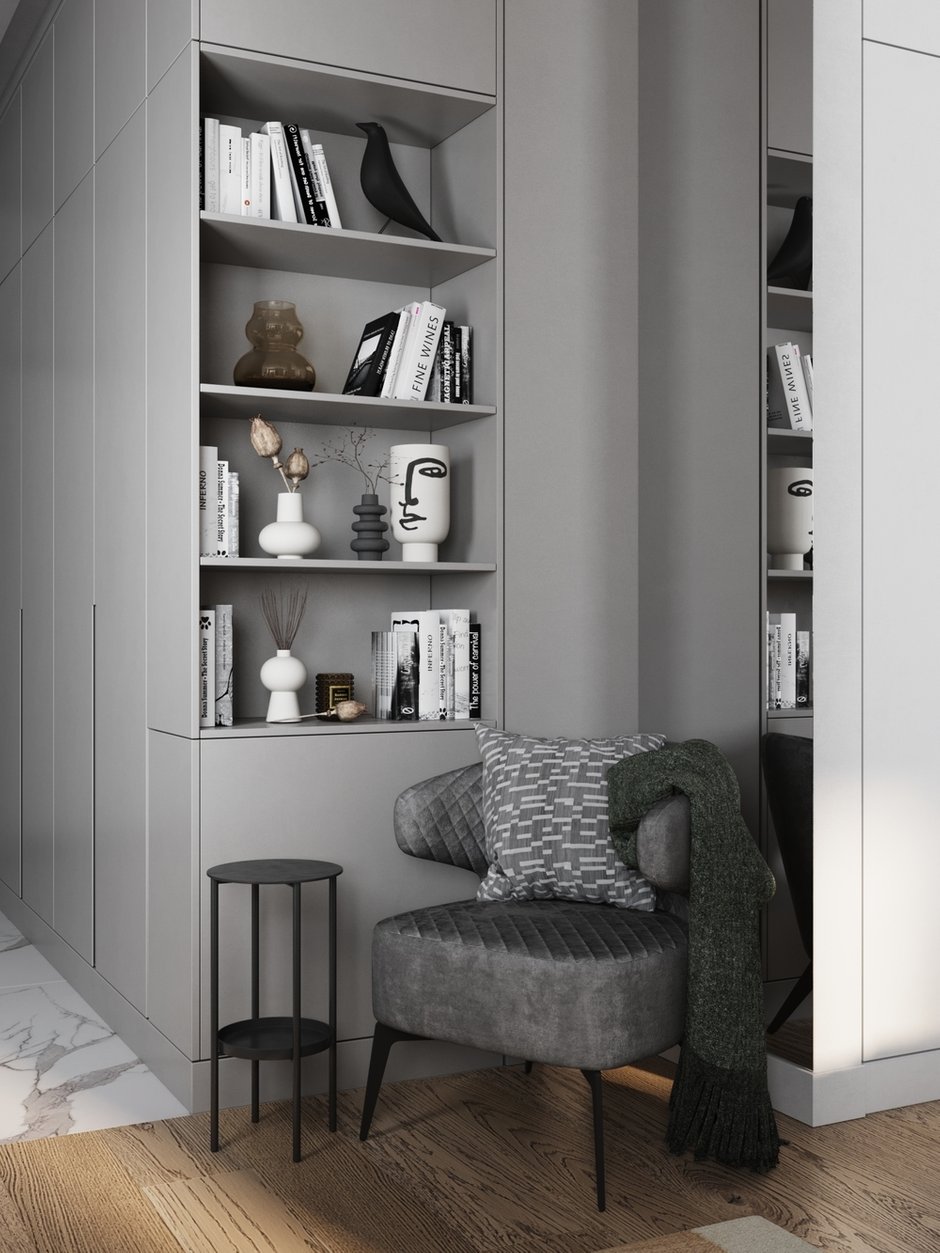

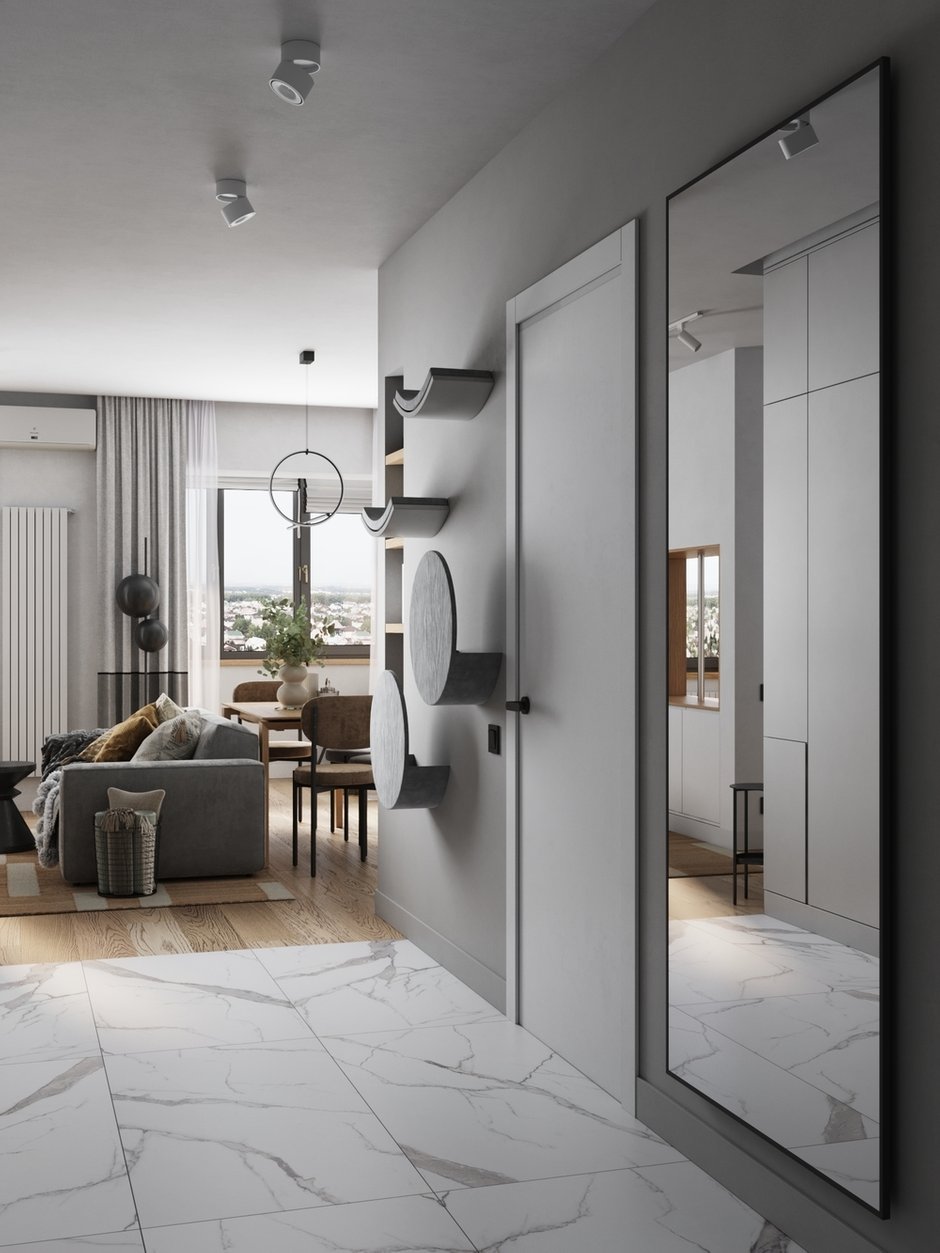

Прихожая плавно перетекает в зону библиотеки (открытые полки и закрытые ящики), которая расположилась в торце шкафа и в нише стены, образовавшейся в результате перепланировки. Чтобы не терять полезную площадь квартиры, игровой комплекс для кота подвесили на стену в прихожей.

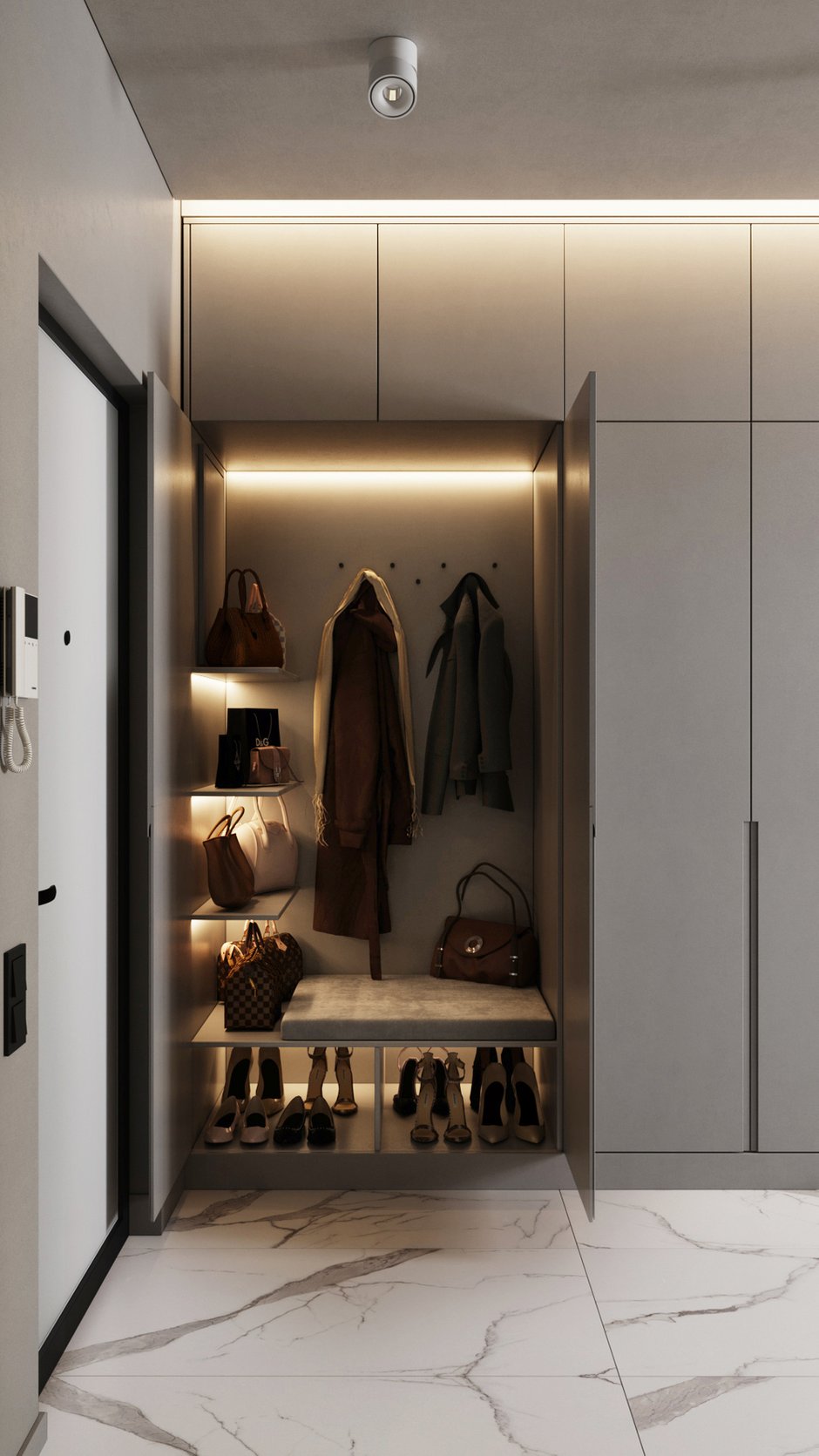

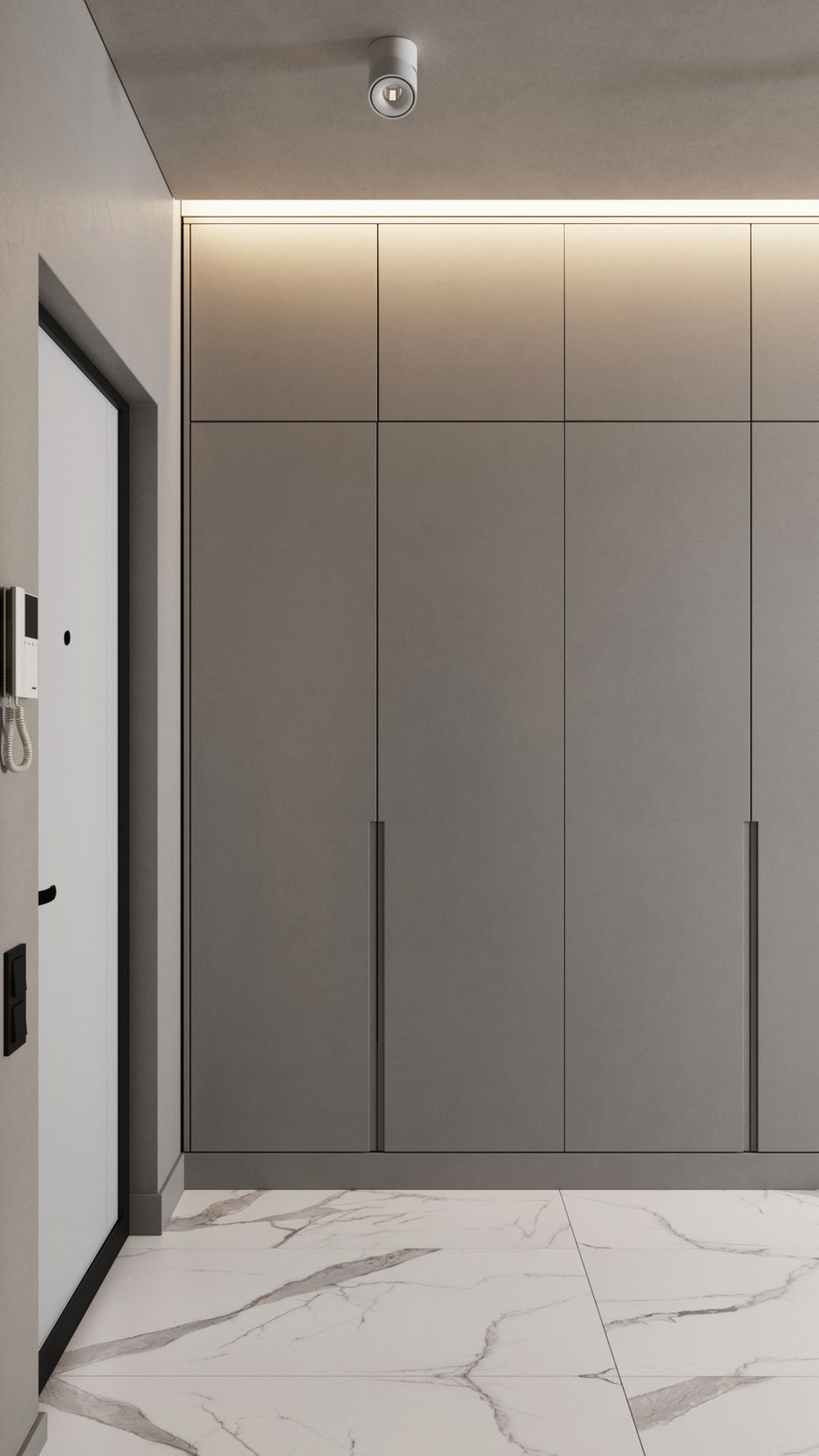

Второй шкаф находится в прихожей. Полочки для мелочей, пуфик, обувницу, а также электрический щиток скрыли за фасадами, чтобы одежда в прихожей визуально не перегружала открытое пространство квартиры и в закрытом состоянии все выглядело одним большим объемом как часть стены. В шкафу будет храниться верхняя одежда, а также чемоданы и сумки.

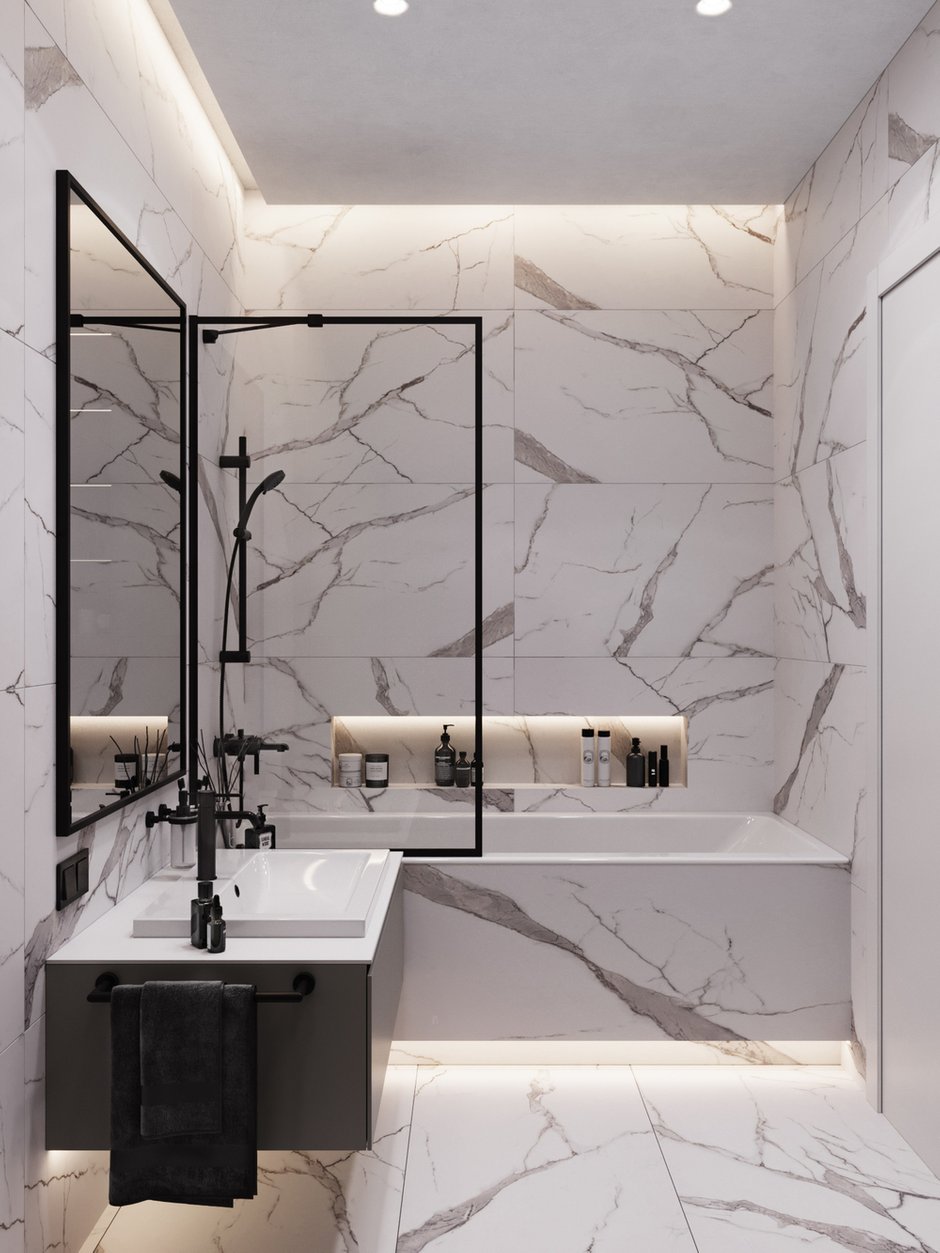

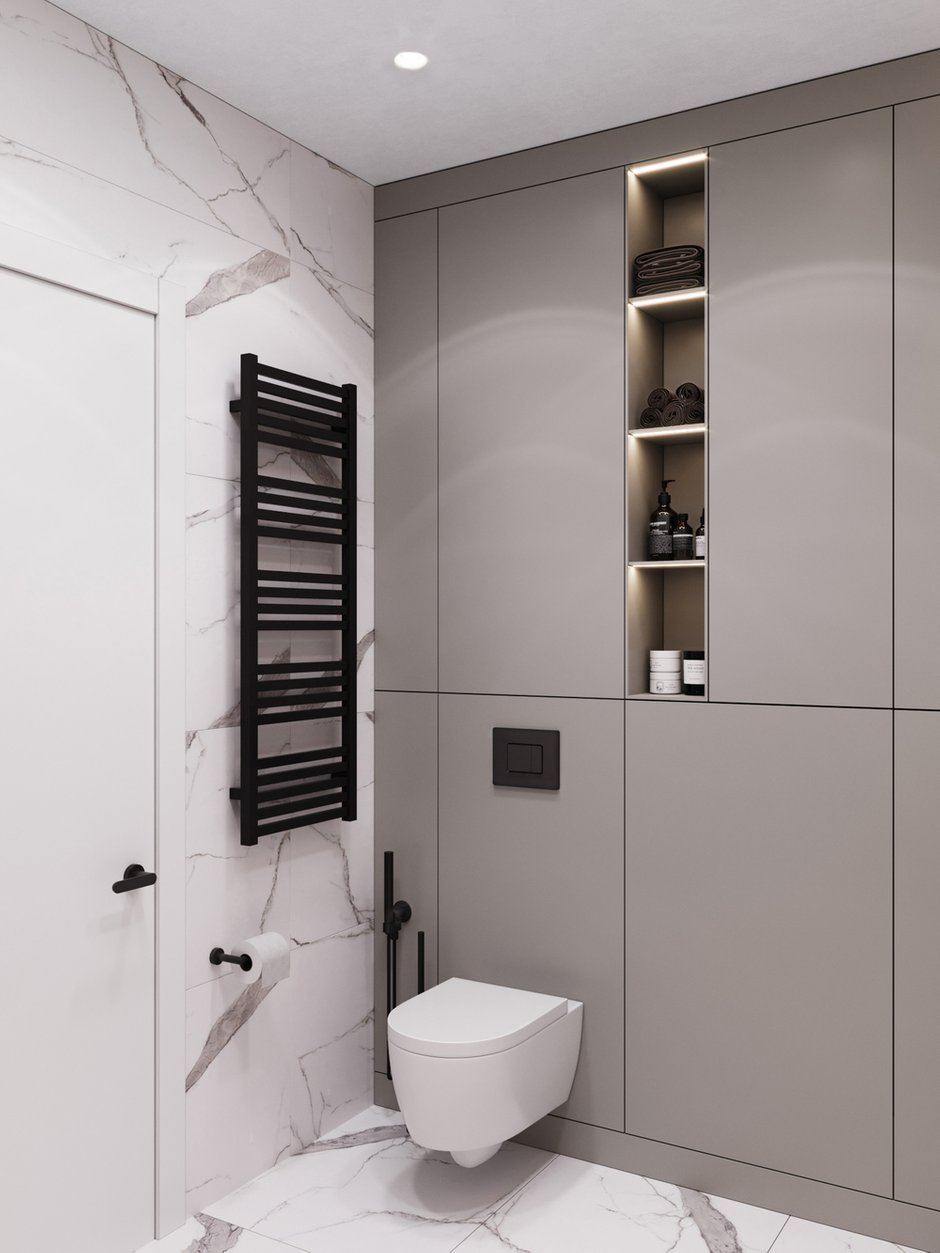

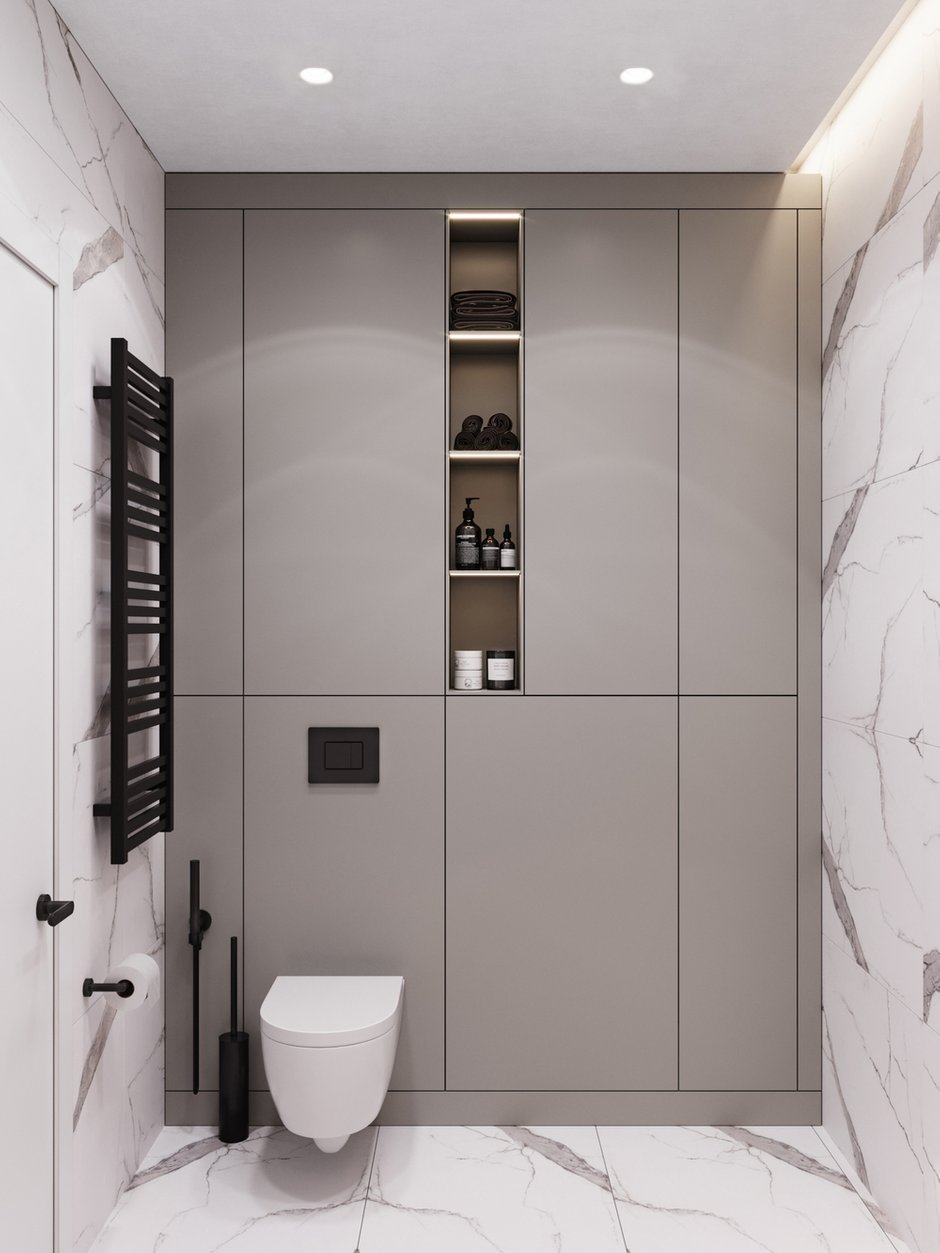

Ванную и туалет объединили в одно помещение. Стены и пол в санузле выполнены в том же керамограните, которым застелен пол в прихожей. Сантехника черного цвета повторяет черный кант на стенах и шторах и графичные элементы на мебели.
