На данный момент реализован ступенчатый свет 2+2 двумя таймерами от одного драйвера, при помощи магнитной катушки с сухими контактами. Линейки включены последовательно, поэтому замыкание контактов приход/уход любых 2х линеек приводит к их отключению.
Хотелось бы сделать иначе, путем уменьшения яркости. Возможно ли в цепь добавить деталь для уменьшения яркости? Что для этого нужно уменьшить, вольтаж или ампераж?
Изменено 17.1.17 автор acidant
2017-01-17 17/01/2017 19:56:11
#2327708
742 440
Воронеж
4 мес.
Погуглил. Изучаю интересный материал. http://samopal.pro/l.
2017-01-17 17/01/2017 20:45:48
#2327727
5271 838
Владимир
3 года
Вы используете обычные линейки с токоограничивающими резисторами? Можете сделать фото линейки для уточнения, чтобы было видно компоненты?
2017-01-17 17/01/2017 22:33:31
#2327792
742 440
Воронеж
4 мес.
2017-01-17 17/01/2017 23:15:05
#2327807
5271 838
Владимир
Уменьшение тока светодиодного драйвера
3 года
А, понятно, просто светодиоды.
2017-01-17 18/01/2017 00:18:33
#2327823
741 240
Воронеж
1 года
Как вариант — параллельно выходу драйвера мощный резистор типа ПЭВ-15(25), 1,3кОм скинет ток через диоды примерно на 70мА (при 96В выхода), для регулировки последовательно с ПЭВ-15 можно поставить переменник проволочный типа ППБ-15(25) на 1кОм, зашунтировав его конденсатором.
Только весь этот колхоз греться будет.
2017-01-18 18/01/2017 10:02:36
#2327890
9220 5870
Москва
17 мин.
rik473
Только весь этот колхоз греться будет.
Причем греться будет так что КПД светильника будет даже немного ниже чем у люм ламп.
2017-01-18 18/01/2017 10:36:43
#2327898
296 41
6 года
В вашем случае только другой драйвер(диммируемый) и блок управления к нему. Всё остальное хрень.
2017-01-18 18/01/2017 10:38:24
#2327899
742 440
Воронеж
4 мес.
Есть еще один драйвер НИПТ-125300/350 http://e-neon.ru/ind.
у него есть переключатель 300/350mA. Полазил мультиметром по схеме, но так и не разобрался какие резисторы добавляются (или отключаются) переключателем в схему для понижения тока. Можно было бы сделать к примеру 200/350mA.
Могу сфоткать плату, если кто разбирается.
2017-01-18 18/01/2017 10:49:50
#2327906
Премодератор, Кандидат в Советники
6547 3421
Уфа
8 мес.
2017-01-18 18/01/2017 11:00:28
#2327909
741 240
Воронеж
1 года
Посмотрите НИПТ-90400П4 на том же сайте, уже с переключателями.Только на него можно поставить последовательно 2-3 линейки.
Изменено 18.1.17 автор rik473
2017-01-18 18/01/2017 11:18:18
#2327914
742 440
Воронеж
4 мес.
Спасибо, вариант интересный.
Кстати в хар-ках диодов рабочий ток 350мА, но также могут работать и при 700-1500мА, в чем смысл питать их повышенным током?

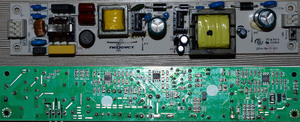

Плата нипт 125300/350
Сделай это, чтоб новый LED ТЕЛЕК не сгорел!! Как уменьшить силу тока лед драйвера подсветки.
2017-01-18 18/01/2017 12:42:22
#2327932
21 21
6 года
по видимому количество света испускаемого больше при повышенном токе
2017-01-18 18/01/2017 13:02:20
#2327944
741 240
Воронеж
1 года
По возможности прозвоните соединение переключателя 300/350mA с резистором R48 в районе выхода.Если переключатель шунтирует(закорачивает) R48 при 350,то увеличением R48 можно уменьшить выходной ток.Если я правильно понял управление идет через мс U3 и оптопару под трансом.
Тут в «горячую»(высоковольтную) часть лезть не надо, в отличии от приведенной Вами ссылке на доработку драйвера.
Тестировать на балластной нагрузке(резистор, нихром, лампа накаливания).
Все это конечно мое мнение(на основе предоставленных сведений), а не призыв к переделке работающего драйвера.Решать Вам.
Фото драйвера конечно не очень.
2017-01-18 18/01/2017 15:26:43
#2328016
742 440
Воронеж
4 мес.
Попробовал прозвонить ножку переключателя в режиме 300мА — ощущение, что она ни с чем не завязана, не прозванивается ни с какими резисторами.
Более сильных познаний в радиоэлектронике нет, поэтому, пожалуй, на этом и остановлюсь.
Ступенчатый вариант тоже неплох)
Созрел к Вам второй вопрос, думаю ответ знаете.
Драйвер НИПТ-115350Э на выходе имеет 48-116В. Подбирал его, чтобы было не менее 40Вт — для 4х линеек, с минимальным напряжением для включения только 2х линеек по 22-28В (по паспорту). По хар-кам все верно. Но на практике при подключении 2х линеек, драйвер каждые 20 секунд отключает их на 1 секунду (защита?), то есть 1 линейка потребляет около 23В (23+23=46, но не 48). Выходом из ситуации было добавление 1 диода на выход драйвера, но отключение линеек не пропало, а увеличилось до 1 минуты, добавление последовательно второго диода полностью решило проблему.
Вопрос — правильно ли было использовать диоды?, ведь эти 2В теперь уходят в никуда. Есть другие методы, например с резистором, не теряя кпд драйвера?
