Ремонт LED подсветки телевизора BBK 40 дюймов и снижение силы тока подсветки
Ремонтировали недавно телевизор BBK с диагональю 40 дюймов. Вкратце, — сгорело пару светодиодов. Светодиоды там 6 вольтовые. Попытался выпаять со светодиодной лампочки — свет теплый, не подходящий, но под рукой больше не было светодиодов.
Подпаял светодиоды, которые взял с лампочки — они так же 6 вольтовые, подключал 2 литийионые батарейки 18650 последовательно, просевшие до 3 вольт с копейками. От одной батарейки светодиод не светит. В итоге подключили временно подсветку к материнской плате — погорела пару секунд и снова сгорели эти два светодиода, которые только что подпаял. Пришлось временно отложить ремонт.
Далее купили несколько светодиодов в магазине, так как заказывать с Алиэкспресса было долго. Стоимость одного квадратика smd лэд диода была 15р, что очень дорого для такое ерунды.
Сделай это, чтоб новый LED ТЕЛЕК не сгорел!! Как уменьшить силу тока лед драйвера подсветки.
Запаяли, все заработало и цвет подсветки совпал с остальными диодами. Потрогал пальцем запаянные светящийся светодиод — и даже 1 секунды не удержишь палец! Это капец как горячо! Хотя линейки собраны на алюминиевой подложке, этого охлаждения не достаточно.

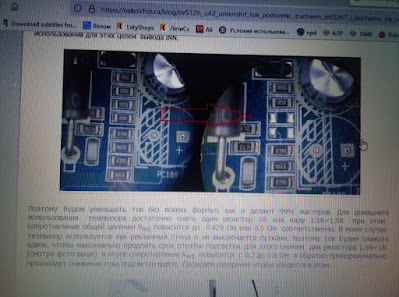

В общем нашел в интернете, как занизить силу тока на лед телевизоре, только другой модели и с диагональю 30. С диаогналью 40 дюймов LED TV BBK на данный момент я не нашел. Но что было хорошо, что материнская плата была точно такая же. Понятно, что на плате была группа резисторов, но мне было нужно удостовериться, какой лучше снять резистор. Вот что я нашел.
Для домашнего использования рекомендуют убрать резистор 1R или пару 1.5R.
Сначала я убрал 1R, включил — яркость подсветки на глаз не изменилась, потрогал пальцем светодиод — он так же сильно горячий, этого явного мало, но все же лучше чем было. Я решил убрать еще один 1.5R — подсветка со стороны светит весьма ярко, но если смотреть под 90 градусов к ней сверху, то заметно, что яркость снизилась.
Потрогал пальцем светодиод, ну стало немного лучше — то есть палец можно подержать 2-3 секунды, после чего все равно начинает жечь. То есть температура заметно упала. Оставил в таком варианте. Как пишут, что ток подсветки снижается в 2 раза. То есть было, например 300 мампер, а стало 150мампер.
Телевизор собрал, яркость устраивает, и даже в настройках еще немного снизили. Яркости вполне хватает. Я даже удивляюсь, как этот телевизор проработал чуть больше года в таком режиме — это критический режим для свтодиодов. Такой, что светодиод пальцем не удержишь. Сломался как раз по истечении гарантийного периода.
В ремонте этого телевизора убрано 2 резистора и заменено 2 светодиода.
MP3398 как уменьшить ток подсветки LED драйвера.
По светодиодам, исходя из опыта выше — не все светодиоды 6в подходят.
Нашел ссылку, как бы на 2 ваттные светодиоды для тв. 50 штук стоят менее 100р.
Так же не смог найти светодиоды 6 вольтовые на 300 мампер, есть только везде 150мампер.
Возможно это нормально.
Сам потратил не мало времени на поиски этих светодиодов. Но когда присмотрелся на сгоревшие светодиоды, то в них можно обнаружить 2 полоски в компаунде. Это то что нужно.

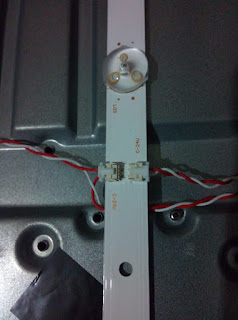

Еще несколько фото. В тв 3 планки. Центральная, в которую входят 2 коннектора — на ней написано с обеих боков по 24в. А остальные плашки — на них написано 48в.
То есть на одной плашке 8 светодиодов по 6 вольт, вот и получается 48в. А на центрально две линии по 24в соединены последовательно — тоже получается 48в.

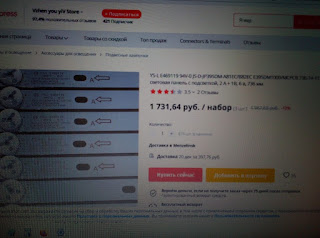

Заказывать такие плашки с Алиэкспресса не советую, — не выгодно. Стоимость около 2тыс рублей. Можно заказать всего 50 светодиодов за 100р и этого будет достаточно.

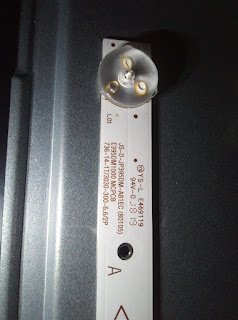

Плашки, где написано 48 вольт (боковые плашки) подписаны буквой А.

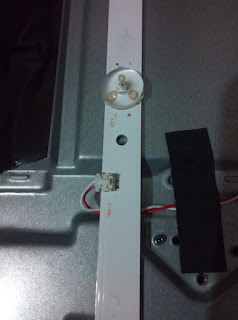

А центральная плашка 24в+24в — на ней написано B.
В итоге цена ремонта — 100р, если заказывать с Алиэкспресс и время на разбор и ремонт.
Паял светодиоды на домашнем утюге. Для выпайки резисторов заменил стержень в дешевом паяльнике. Взял 1мм медную проволоку, скрутил ее в косичку и на концах сделал как рогатку, чтобы подогревать сразу с двух концов резистор. Удачно получилось.
Нашел фото материнской платы на авито, правда написано, что от 39 модели. Но плата на внешний вид точно такая же.
Источник: delalsam.blogspot.com
Помогите уменьшить ток подсветки philips 42pfl7423d
Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.
Поделиться
Последние посетители 0 пользователей онлайн
- Ни одного зарегистрированного пользователя не просматривает данную страницу
Объявления
Сообщения
По схеме ОУ 7штук (обозначены буквой U) а тк МС ОУ 4558 сдвоенные, МС на плате 4, то бишь ОУ 8 штук. У ФНЧ центрального канала один ОУ не задействован (пины 1, 2, 3) Я ж об этом уже говорил. SUB канал фильтруется ФВЧ на U6. Где она стоит на плате тебе виднее нас вместе взятых. Сигнал на фильтр идёт с 11 ноги U3 PT2258через С42 0.22/16v ->R27 3.3ком-> 3 нога U6.
По этим ориентирам найдешь U6. И проверь её обвязку, первый в очереди на проверку электролит С47. Тому как при проблеме с обвязкой рабочая микруха работать не будет. Я ж говорю, ставь кроватку.
Мою методику возьмите на вооружение. Берёшь деталь в руки, и всё вспоминается. Руки помнят.
Какой вы Гар. Не даёте развиваться человеку. Я с программистами дружу, они источник моего благосостояния. Блоки питания АТХ, бесперебойники, свежие сдохшие аккумуляторы с них, магниты с HDD. Всё это делается. Благодать. Ах да, ещё мониторы. Я их не покупаю. У меня личных сейчас — 6 шт. Свой, который покупал за 12 тыщ.!
Подарил бывшему напарнику. На месте автора темы — сделал монтажную плату, посмотрел готовые решения. Выбрал своё. Ключевой режим довольно «тупой».
К сожалению, не нашёл я тот резистор (сопротивление которого удвоилось). По ходу, выбросил. Но если найду, то «засвечу»
Извини, Васильич! Я-то думал, что ты, как настоящий мастер, каскады СРПП с этими лампами сделал, как положено, ну а если по схеме этого «гения», то тогда всё понятно.
Ну да,само то будет с панельками Только совет сфотографировать как они стоят сперва,где ключ во избежание перепутать посадку
Источник: forum.cxem.net
Телевизор BBK 32LEX 5037/T2C ремонт LED подсветки
Всем привет. Принесли мне в ремонт телевизор BBK 32LEX5037/T2C беленький. Проблема была в том что при включении подсветка загоралась на доли секунды и тухла. Изображение было видно, если подсвечивать фонариком. Ну думаю это LED подсветка сгорела.
Разбираю телевизор.
Внутри майн (основная плата) CV338H-T42. На плате ни каких дефектов визуально не было. Далее аккуратно отстегнул шлейф матрицы, и отклеил плату матрицы от корпуса (она приклеена на двухсторонний скотч). Открутил все винты по периметру и аккуратно снял корпус, оставив рамку и матрицу лежать на столе.
Снял светофильтры и добрался до LED подсветки. Она состоит из трех линеек и на каждой стоит по 6 светодиодов 3 вольта 1 ватт. Маркировка подсветки 303HS320032 SHYS32D06-ZC14F-10 2015-04-24.
Начал проверять планки, подовая напряжение 18 вольт на каждую планку. Оказалось, что все светодиоды работают. Думаю как так. Начал проверять каждый диод по отдельности, на блоки питания выставил 3,5 вольта и ограничил ток в 200 миллиампер. Оказалось что 2 диода моргают при подачи питания.
Думал заменить всю подсветку. Сделал запрос в авторизованный сервисный центр BBK, ответили, что не поставляют. Поискал б.у. на Авито, но там все было очень далеко от нас и не очень хотелось ставить БУ подсветку. Зашел на Aliexpress искал там, но не аналогов не оригинальной я не нашел. Хотя обычно на аллиекспрессе, есть все :). Принял решение менять светодиоды.

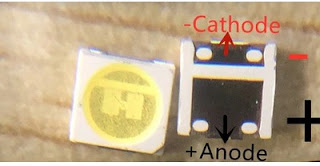

Светодиоды 3 вольта 1 ватт я давно покупал на аллиекспессе у этого продавца, пока возвратов не было. Диоды эти с широким катодом ( минус широкий, плюс узкий).
Феном перепаял диоды наклеил назад рассеиватели . Проверил, все работает, не каких засветов нету. Доработал блок питания, чтобы снизить ток подсветки, путем снятия одного резистора. ( забыл сфоткать)
Собрал телевизор. У клиента еще не работал wi-fi, не видел сети. Мас адрес у wi-fi адаптера отсутствовал. Вопрос решился сбросом телевизора до заводских настроек.
На этом ремонт у меня все, может кому-то пригодится данная статья. Видео к как моргают диоды постараюсь добавить в ближайшее время.
Еще раз ссылка на продавца диодов для подсветки тв из Алиэксперсса.
Источник: www.xblshnik.ru
