Диагностика показала неисправность подсветки телевизора:
Подсветка данной модели телевизора состоит из 2-х лент по 7 светодиодов. Светодиоды 6V типа-размера 30*30 10000К-15000К.
В одной ленте один неисправный светодиод.
Произведена замена светодиода подсветки об этом есть видео на канале.

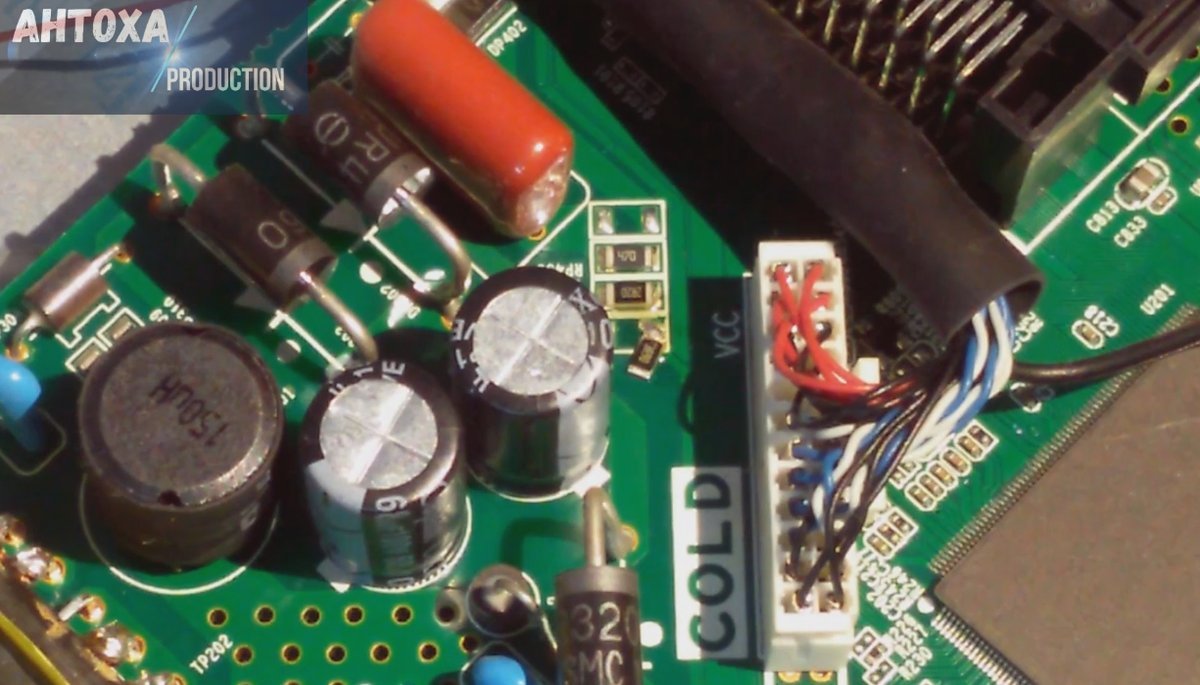

Для увеличения срока службы светодиодной подсветки после замены неисправных светодиодов требуется обязательная доработка juc7-820-00130484. Управление подсветкой BBK 32LEM-1019 реализовано LED драйвером MP4012.
Замеры тока подсветки в заводском исполнении juc7-820-00130484 показали значение в 154 mA.

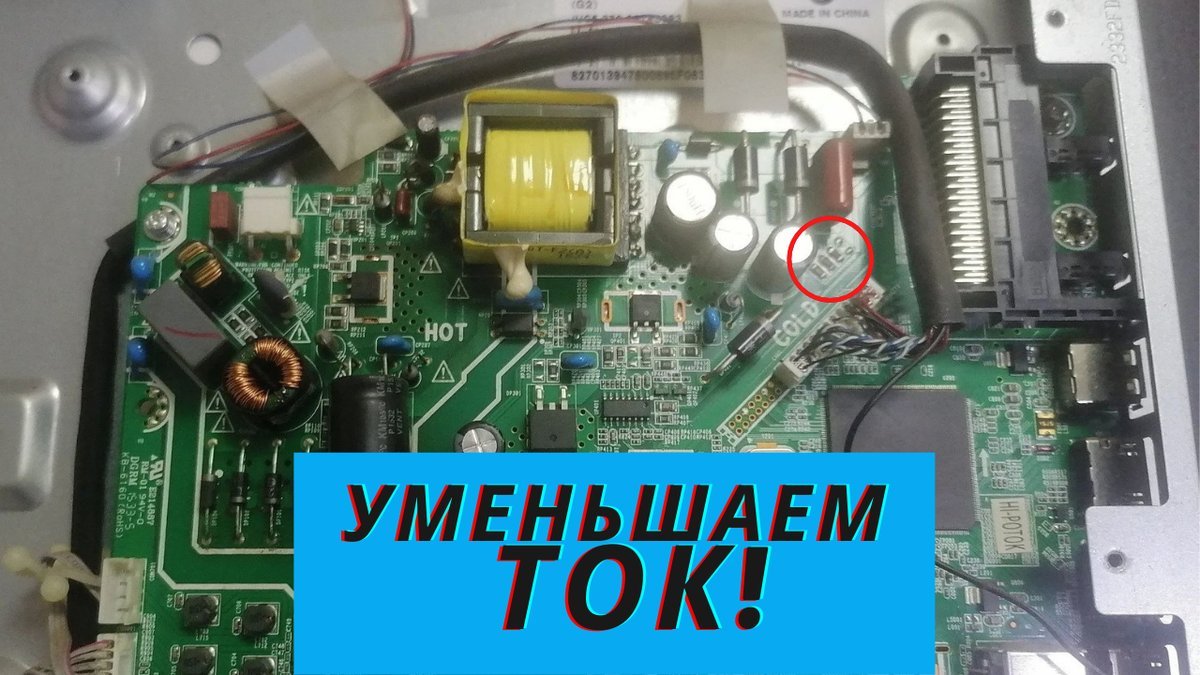

MP3398 как уменьшить ток подсветки LED драйвера.
Что многовато для двух линеек из 14-и светодиодов.

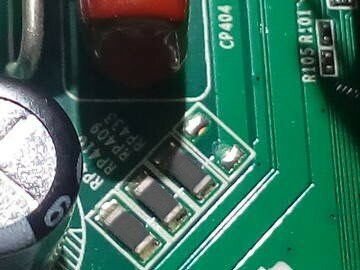

Датчиком тока в данной схеме являются три SMD резистора соединенные между собой параллельно.
В моём случае это номиналы 47 Ом, 2,2 Ом, и 2,9 Ом. Общим сопротивлением 1,219 Ом.
это наши подозреваемые
Для уменьшения тока необходимо убрать одно из данных сопротивлений, тем самым увеличив общее
сопротивление датчика тока, что приведет к уменьшению тока подсветки. Убираем резистор 2,9 Ом:
-и получаем общее сопротивление -2,102 Ом.
В данном случае после доработки ток составил 101 mA.

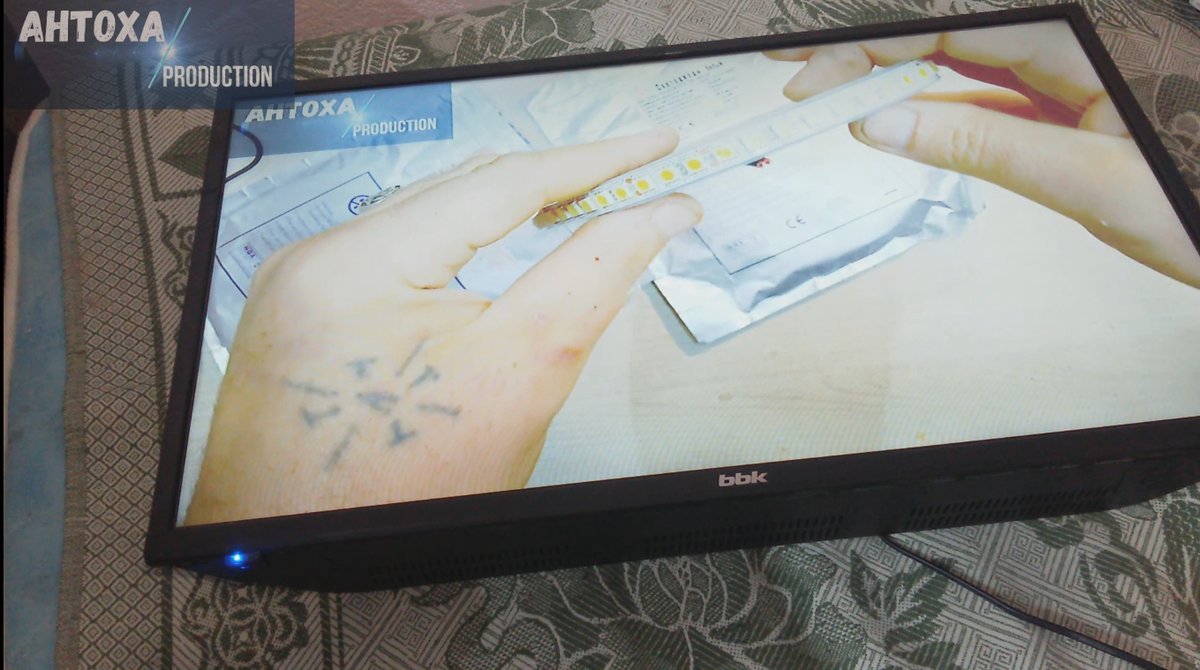

После выполненных работ телевизор вернулся в рабочее состояние. Уменьшение тока ~33% на
яркости экрана ни как не отразилось, зато мы продлили срок службы восстановленной подсветки.
отличное четкое изображение
НАДЕЮСЬ ВАМ ПОНРАВИЛОСЬ МЕЁ ПОВЕСТВОВАНИЕ И ВЫ ОЦЕНИТЕ
ЕГО ПО ДОСТОИНСТВУ.
Всего хорошего и до новых встреч.
Материал взят из моего канала на Яндекс Дзен
Источник: pulse.mail.ru
Как уменьшить ток подсветки
Уменьшение тока подсветки телевизора
Уже далеко не секрет, что производителя телевизоров специально «накручивают» ток подсветки, заставляя работать ее практически на пределе возможностей. Изображение, конечно-же получается очень яркое и красивое, однако это существенно влияет на срок службы самих светодиодов- на многих телевизорах они начинают перегорать уже на втором году жизни, ну а дальше- уже по настроению хозяина…
Один несет в ремонт, где ему предлагают поменять все планки разом, другой- рассуждает «быстро сломался- толку с него не будет» и телевизор благополучно отправляется в утиль…
Хотя, на самом деле выход из положения все-же есть и он достаточно прост- в случае перегорания светодиодов в подсветке, следует заменить их все разом, и затем уменьшить ток подсветки на LED драйвере процентов на 30.
Как показала практика- это, пожалуй, самый реальный способ продлить срок службы светодиодов в полтора- два раза даже по сравнению с новым телевизором.
На этой странице я собрал ссылки на материалы, в которых рассматриваются способы ограничения тока подсветки на различных модулях и драйверах, используемых в LCD LED телевизорах.
Я где я покупаю сами светодиоды для работы- все подробности ВОТ ЗДЕСЬ
Страница периодически пополняется по мере поступления новых материалов
Источник: remtv-secret.ru
Убавляем ток подсветки на телевизоре Erisson 39LES67
LED телевизор ERISSON 39LES67 поступил в ремонт с неисправной подсветкой. Симптом известный, звук есть изображения нет. Не буду подробно описывать замену неисправных светодиодов, цель статьи в том, как убавить ток подсветки телевизора.
Немного о его составе телевизора: шасси — 5800-A6M62E-0P00, LED Panel — RDL390HY FHD, процессор — MSD6306PUN, драйвер подсветки — TPS61196 (даташит).
Сложно говорить о том какой ток установлен при изготовлении аппарата, но при замере после произведённого ремонта его величина составляла 312 мА. Это великовато и может привести впоследствии к повторному ремонту подсветки или периодическому срабатыванию защиты с выключением телевизора.
Типовая схема включения контроллера подсветки TPS61196
В описании к драйверу есть информация, что он обеспечивает на каждом из своих шести выходах постоянный ток 200 мА или импульсный — 400 мА. Контроллер работает в диапазоне входных напряжений от 10 до 30 В и с номинальным выходным током 0,2 А каждого из выходов. Напряжение питания подсветки устанавливается на выводе 19 OVP обычно составляет 60 В, но является регулируемым.
Хорошо иметь мануал на телевизор или схему, но когда его нет, проблема решается с помощью мультиметра. С помощью прозвонки определяется, что для данном шасси 10 вывод ISET имеет выход на корпус через параллельно включенные SMD резисторы RP9, RP71 сопротивлением 82 и кОм и 110 кОм (smd 823 и 114).
SMD резисторы регулирующие ток подсветки
Замер показал, их общее сопротивление составило 52 кОм. Рассеиваемая мощность smd резисторов мала так, что в данном случае она достигалась установкой 2 сопротивлений. В моём случае добиваясь необходимого тока подпаивал обычный резистор 0,125 Вт.
При сопротивлении 58 кОм ток 260 мА
Итак удалил RP9 и RP71, установив резистор 58 кОм, ток подсветки составил 260 мА, что также много.
Необходимого значения достиг установкой сопротивления 68 кОм.
Навесной резистор 68 кОм
При резисторе 68 килоОм установленный ток 0,2 А
