Чёткое, яркое изображение, хороший звук, оптимальный размер, хорошее качество, доступная цена, функциональность.
Недостатки:
Включается через 40 секунд
Почти два года назад муж на день рождения подарил мне телевизор. Выбирал без меня, поэтому цену не знаю. Всё это время мы пользуемся телевизором почти ежедневно и за это время он не разу нас не подвёл. Но хочу сразу уточнить, что хоть у телевизора есть функция работы через интернет, мы ей не пользуемся поскольку интернет у нас только на телефонах. Но первое время проверяли работу через интернет, всё работало, думаю, что с тех пор ничего не изменилось.
Продавался телевизор в большой коробке, в которой был сам телевизор и четыре листа пенопласта для безопасной транспортировки телевизора. О некоторых функциях и характеристиках телевизора можно прочитать на коробке. Произведён телевизор в России, срок службы 5 лет.
Уменьшение тока и замена подсветки в телевизоре TELEFUNKEN TF-LED32S20T2
Не буду описывать все характеристики телевизора, их можно найти в интернете. Но всё же некоторые из них отмечу.
* диагональ экрана 80 см,
* разрешение экрана HD 1366*768,
* операционная система: Android,
* поддержка smart tv (доступ в интернет),
* Wi-Fi,
* Led-подсветка,
* воспроизведение с внешних носителей,
* поддержка usb — 2 порта, возможность просмотра фото, аудио и видеофайлов с носителей,
* выход для наушников,
* функция time-shift (сдвиг по времени),
* функция pvr (цифровая запись эфира),
* возможность крепления на стену,
* максимально потребляемая мощность 53 Вт,
* встроенная память 8 гб,
* приём аналогового и цифрового сигнала.

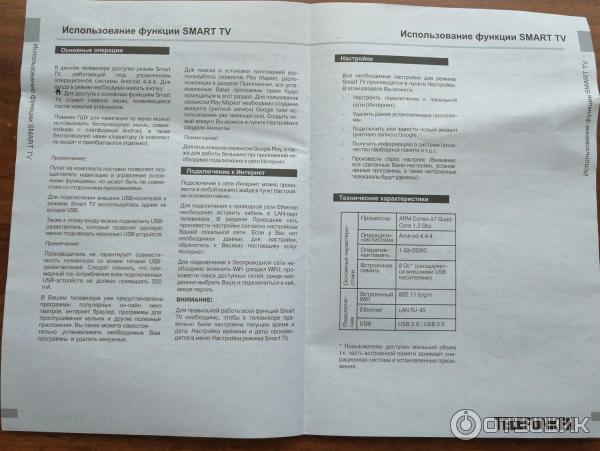

Чтобы войти в режим smart tv необходимо нажать кнопку «домой», после чего появится меню для управления. В телевизоре уже предусмотрены программы и приложения для просмотра фильмов, музыки, а также интернет браузер. Также есть возможность самому устанавливать необходимые программы или удалять ненужные. Подключить интернет можно в настройках основного меню. Подключить интернет можно как с помощью кабеля, так и с помощью WiFi.

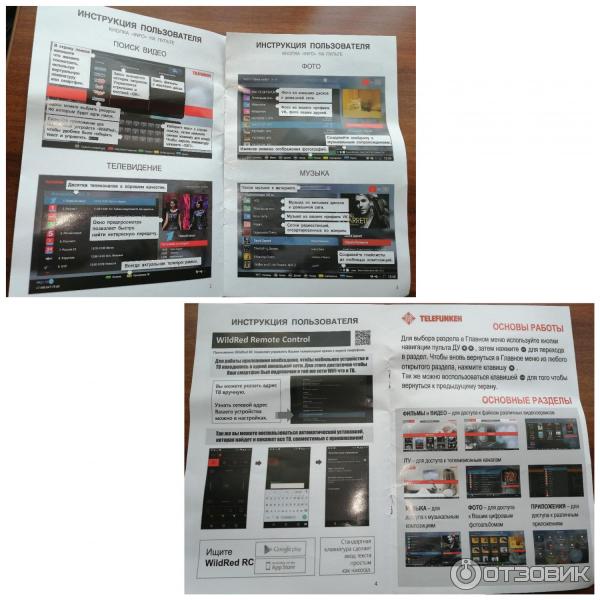

В инструкции есть описание кнопок на пульте и наглядные примеры использования функции smart tv.
Благодаря инструкции можно достаточно быстро разобраться даже новичку. Здесь также можно найти информацию о приложении, с помощью которого можно пользоваться телевизором прямо с экрана телефона.
ОНЛАЙН ТРЕЙД.РУ — Телевизор TELEFUNKEN TF-LED32S89T2, черный

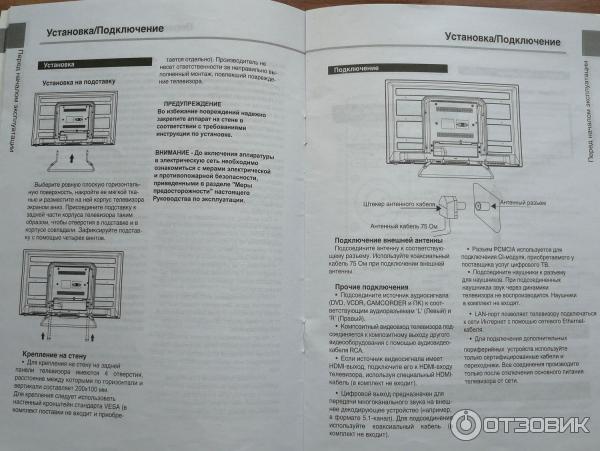

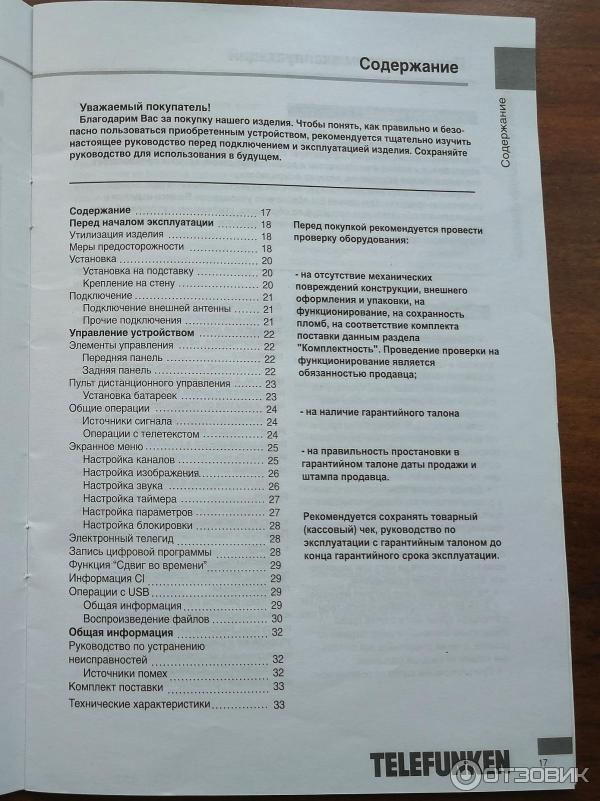

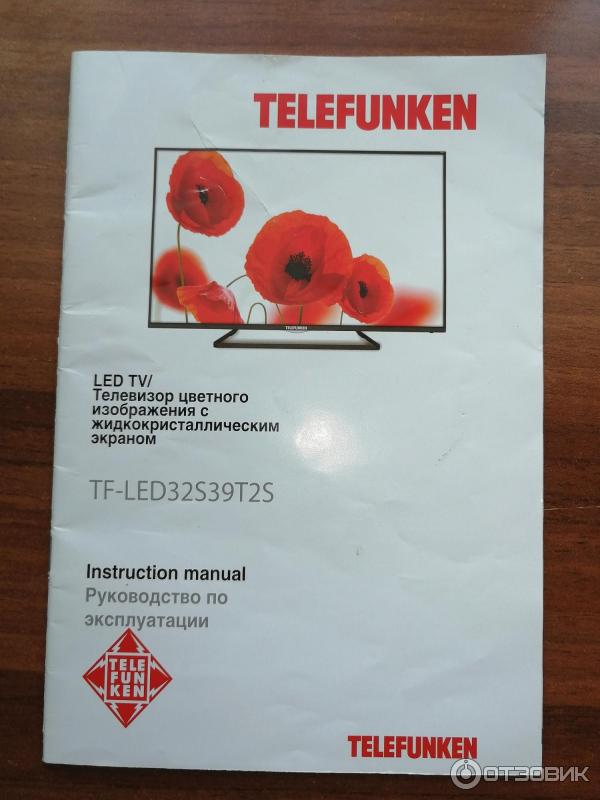

В основной инструкции на двух языках можно ознакомиться с более подробной информацией о телевизоре. А именно, как его установить, подключить и настроить.
В инструкции подробно описано как установить телевизор на подставку, которая входит в комплект. Мы этот вариант не пробовали и даже не рассматривали, сразу приобрели отдельный кронштейн и закрепили телевизор на стене.
В инструкции можно подробно ознакомиться со значениями кнопок на пульте и кнопок на самом телевизоре. Обратите внимание на расположение кнопок на телевизоре, они как бы спрятаны снизу. С помощью кнопок на телевизоре можно его включить или выключить, переключить каналы и отрегулировать звук, а также выбрать источник сигнала.
Обо всех разъемах и портах, которые расположены на задней и боковой панели здесь тоже можно найти информацию.
Телевизор поддерживает usb 2.0 и 3.0, максимальный объем 500 гб.
Каналы можно настроить как с помощью автонастройки, так и с помощью ручной настройки. Не буду прикладывать сюда всю инструкцию, думаю, что вы уже поняли, что информация в ней подробная и информативная.
До этого телевизора мы пользовались старым телевизором и приставкой, воспроизводились только 10 основных каналов из 20. Но это ещё из-за дальности расположения нашего дома. После покупки телевизора надобность в использовании приставки отпала и теперь всё время показывают все 20 основных каналов. Качество изображения отличное.

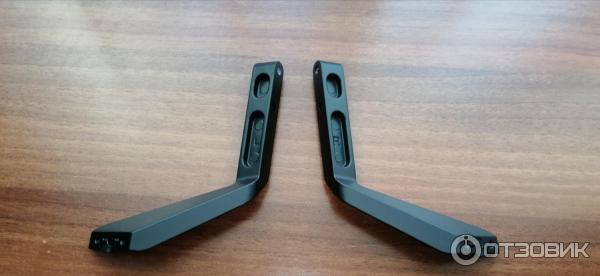

В комплект входила подставка, состоящая из двух частей, перед установкой обязательно прочитайте инструкцию. Мы подставкой не пользуемся, я уже выше писала, что мы приобрели отдельно кронштейн и повесили телевизор на стену.

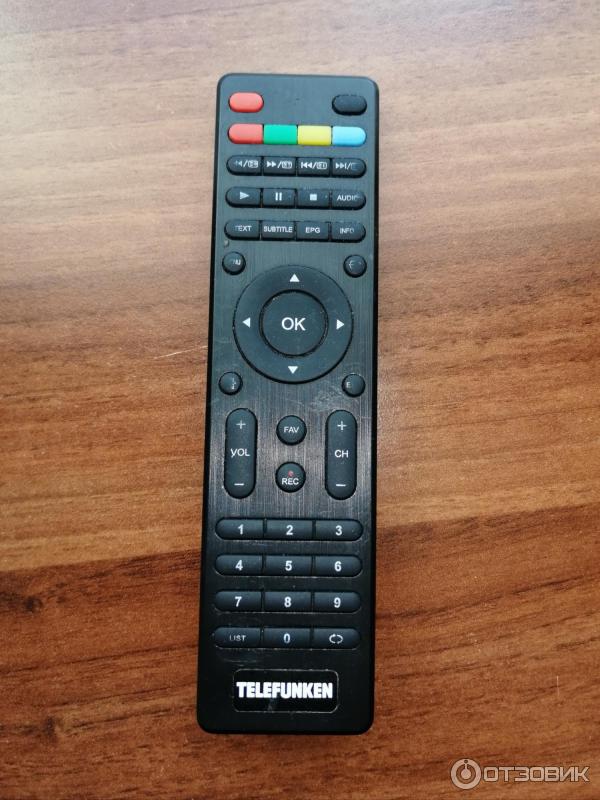

Пульт достаточно компактный, лично для меня он удобен в эксплуатации, но читала отзывы, что некоторых он чем-то не устроил. За период эксплуатации названия некоторых кнопок уже стерлись, но не считаю это весомым минусом. Чтобы этого избежать, можно конечно сразу после покупки купить специальный чехол, но я не стала заморачиваться.
Обратите внимание, что на пульте два меню — одно основное для настройки телевизора, второе для использования smart tv.

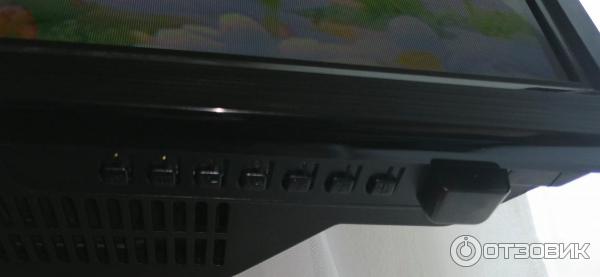

На самом телевизоре дублируются основные кнопки с пульта, о которых я писала выше.

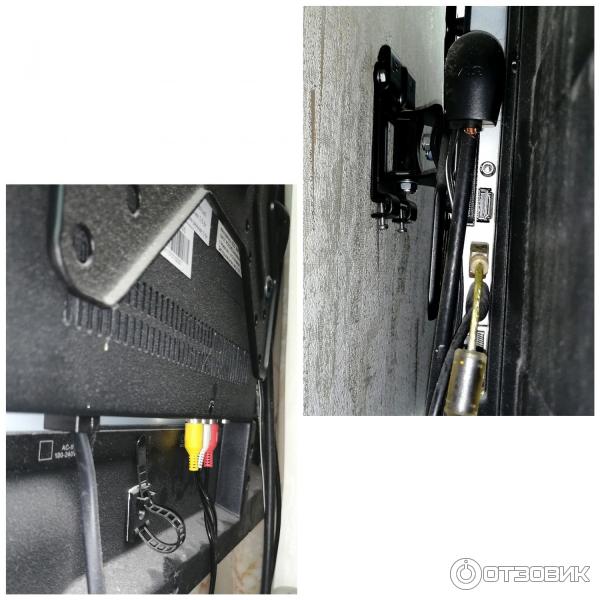

На боковой и задней панели расположены различные разъёмы. С помощью кронштейна телевизор надёжно прикреплён к стене и имеет возможность поворота и наклона для регулировки удобства просмотра.
ОПИСАНИЕ И МОЁ ВПЕЧАТЛЕНИЕ ОТ ИСПОЛЬЗОВАНИЯ
Габариты телевизора 731*430*70 мм, вес 4,44 кг. Размер для нас самый оптимальный, телевизор хорошо поместился на стене между окнами, бОльший размер бы не влез.
Хочу отметить, что телевизор достаточно долго включается (40 секунд). Я понимаю, что это из-за того, что телевизор Android, но всё равно иногда это напрягает. Особенно это напрягает когда ребёнок включит сам телевизор в неподходящий момент. А чтобы его выключить или уменьшить звук, приходится ждать пока он полностью включится и только потом выключать или же выключать от сети.

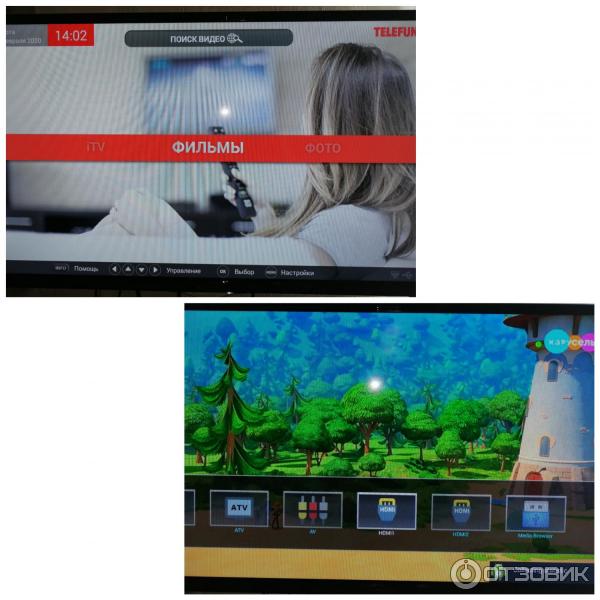

В меню smart tv можно смотреть фильмы, слушать музыку, смотреть изображения, заходить в браузер с помощью интернета, если он у вас есть.
Также к телевизору можно подключать съёмные носители и dvd. Я часто пользуюсь флешками и dvd, всё работает исправно.

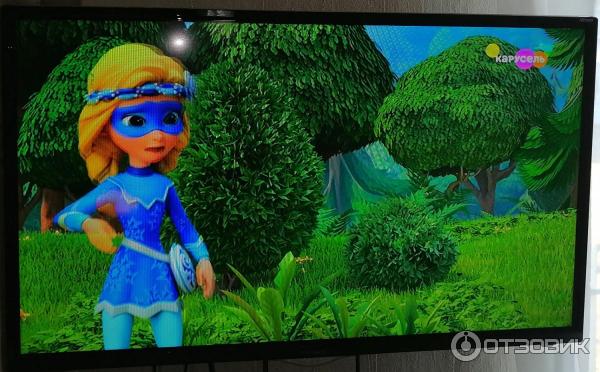

Качество изображения меня полностью устраивает, картинка чёткая, цвета сочные. В настройках можно менять яркость и выбирать различные эффектты на ваше усмотрение.
Звук меня тоже полностью устраивает, громкости хватает, обычно используем звук на треть или четверть от максимального значения.
Передать изображение картинки с помощью фотографии получается не совсем удачно, немного искожается, но всё же думаю даёт некоторое представление.
Мне и моей семье телевизор нравится, за два года эксплуатации он всегда работал исправно, претензий к нему у меня нет. Возможно, у него есть какие-нибудь сбои при работе через интернет, но к сожалению, у меня нет опыта в этом из-за отсутствия дома интернета.
+ чёткое, яркое изображение,
+ хороший звук,
+ оптимальный размер,
+ хорошее качество по доступной цене,
+ функциональность: два типа вещания сигнала, smart tv, два usb порта и др.
— включается через 40 секунд.
Минус у телевизора несущественный, достаточно быстро к этому привыкаешь. В целом телевизор меня полностью устраивает по всем параметрам, к покупке, конечно же, рекомендую!
Источник: otzovik.com
Как настроить качество на телевизоре telefunken
Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее — показали 🙂 вам Как настроить качество на телевизоре telefunken . Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос. Однако, если на сайте все же не оказалось интересующей информации — напишите нам, мы подготовим ее для вас и добавим на наш сайт!
Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как настроить качество на телевизоре telefunken .
Источник: use.smotrikak.ru
Ремонт телевизора TELEFUNKEN TF-LED32S62T2
Техническое описание и состав телевизора TELEFUNKEN TF-LED32S62T2, тип панели и применяемые модули. Состав модулей.
Характеристики
TELEFUNKEN TF-LED32S62T2
LCD TV LED TF-LED32S62T2 | Год выпуска: 2018
| Диагональ экрана: | 31.5″ (80 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1366×768 |
| Частота обновления: | 50 Гц |
| Тип ЖК-панели: | CX315DLEDM |
| LED подсветка: | есть |
| Поддержка HD: | 720p HD |
| Яркость: | 250 кд/м2 |
| Контрастность: | 2400:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 8 мс |
| Прогрессивная развёртка: | есть |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C |
| Количество каналов: | 1100 |
| Телетекст: | есть |
| Мультимедиа: | MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 6 Вт (2х3 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, компонентный, VGA, HDMI, USB x2 |
| Разъём наушников: | есть |
| Вес телевизора: | 3.5 кг |
| Размеры: | с подставкой 729x469x168 мм без подставки 729x429x76 мм |
TELEFUNKEN LED
Model: TF-LED32S62T2
Chassis/Version: CV512H-U42
Panel: CX315DLEDM
LED driver (backlight): integrated into MainBoard
PWM LED driver: BIT3267
MOSFET LED driver: MDD1051
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6 OB2262
MOSFET Power: TO-252
MainBoard: CV512H-U42
IC MainBoard: SPI Flash: W25Q64, Audio: RDA3118E28 (TPA3110)
Тuner: CDT-9NT372
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
— TELEFUNKEN TF-LED32S62T2 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
В этом случае неисправным может быть основной Импульсный Источник Питания — преобразователя напряжения сети AC/DC, элементы которого расположены на основной плате MainBoard CV512H-U42. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (TO-252) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Обычно в таких случаях отсутствует подсветка LED-панели (матрицы). Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы CV512H-U42 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем SPI Flash: W25Q64, Audio: RDA3118E28 (TPA3110) производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Прежде чем менять тюнер CDT-9NT372, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора TELEFUNKEN TF-LED32S62T2 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Скачать: Service manual and schematic diagram Chassis CV512H-U42.
Доработка после ремонта подсветки CX315DLEDM, CV512H-U42, BIT3267. Информация от мастера.
Уменьшить ток подсветки — удалил два резистора 1.5 Ohm в датчике тока LED-драйвера на плате CV512H-U42.
Ограничение тока драйвера. CV512H-U42, BIT3267S. Общая информация.
Чтобы уменьшить ток подсветки в телевизорах с платой CV512H-U42 и микросхемой LED-драйвера BIT3267, следует увеличить общее сопротивление низкоомных резисторов датчика тока, подключенных к выводу 5 INN микросхемы BIT3267.
Необходимое общее сопротивление резисторов датчика RLed, соединённых последовательно, можно вычислить из соотношения RLed = 0.21/ILed.
На плате V512H-U42 это резисторы PR182, PR183, R203, PR238, расположенные рядом диодами PD6 и PD21 (M7).
Документ pdf прилагается. BIT3267.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard CV512H-U42 показан на рисунке ниже:
CV512H-U42 может применяться в телевизорах:
DEXP H39D7000Q (Panel LC390TA2A), SUPRA STV-LC32LT0010W (Panel KM0320LDRH0037).
Основные особенности устройства TELEFUNKEN TF-LED32S62T2:
Установлена матрица (LED-панель) CX315DLEDM.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой CV512H-U42, управляется ШИМ-контроллером BIT3267. В качестве силовых элементов LED-драйвера применяются ключи типа MDD1051.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 OB2262 и силовых ключей типа TO-252.
MainBoard — основная плата (материнская плата) представляет собой модуль CV512H-U42, с применением микросхем SPI Flash: W25Q64, Audio: RDA3118E28 (TPA3110) и других.
Тюнер CDT-9NT372 обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
TELEFUNKEN TF-LED32S64T2S
Chassis(Version) HK.T.RT2842P639
Panel: PT320AT03
LED driver (backlight): integrated into MainBoard
PWM LED driver: PWM SOT23-6
MOSFET LED driver: N-FET TO-252
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: N-FET TO-252
MainBoard: HK.T.RT2842P639
Тuner: RT710 https://tel-spb.ru/remont-tv-lcd/telefunken-tf-led32s62t2″ target=»_blank»]tel-spb.ru[/mask_link]
