Реально ли встроить тюнер DVB T2 в кинескопный телевизор? Просто мне нравятся такие телевизоры, но они бывают только аналоговые. А можно ли сделать так, чтобы такой телевизор мог принимать DVB-T2 самостоятельно, без приставки? То есть встроить такую приставку в телевизор? Бывают ли такие встраиваемые тюнера, чтобы внутрь телевизора его впаять, или они только в виде приставок бывают?
А если плату от приставки закрепить внутри телевизора, припаять выход приставки к видеовходу телевизора, питание пприпаять параллельно сетевому шнуру телевизора, вывести гнезда антенны и юсб, а также фотоприемник пульта на корпус? Ну встраивают же ФМ модули в старые радиоприёмники, неужели нельзя подобное сотворить с кинескопным телевизором? То есть встроить в него модуль DVB-T2? И можно ли тогда согласовать управление телевизора с управлением приставкой, чтобы от одних кнопок работало?
Лучший ответ
Можно, но не советую цепляться за этот гроб. Купи нормальный телевизор сантиметров 80 диагональю.
Саша СентябринУченик (116) 4 года назад
Как встроить Т2 тюнер в телевизор
Да дело в том, что я именно кинескопный хочу! А «нормальный» у меня и так уже есть. Правда, в нём нету DVB-T2, он кабельное цифровое ловит и интернет.
Остальные ответы
Если ты электрик то это в полне реально, нет ничего невозможного! Если постараться
Саша СентябринУченик (116) 4 года назад
Почти электрик! Хотя школу только заканчиваю, но в электричестве шарю. Две люстры отремонтировал.
Иван Никитин Ученик (119) Хах, ну молодец!
это даже и не трудно. места внутри куча
вколхозить плату от приставки в телек — реально. Сделать общее управление будет очень непросто.
GAWR86Просветленный (34477) 4 года назад
А общее нафиг не нужно, на телеке переключиться в Внешний источник и пульт больше не нужен. А вывести ИК приемник ресивера на переднюю панель телека проблем не возникнет.
Саша Сентябрин Ученик (116) Ну а такие тюнера встраиваемые бывают, ну чтобы его там вместо аналогового тюнера припаять, ну или чтобы хотя бы без корпуса был и компактный?
Паяльником паяй, встраивай) руки не для скукИ!
блин всё можно если знаешь опто-электронику
и тем паче конструктор оптико-электронной техники
Запросто. Плату вставь, всё соедини, датчик выведи. Но управлять всё-равно надо 2 пульта.
Саша СентябринУченик (116) 4 года назад
Самое трудное-вывести датчик и гнезда антенны и USB.
Nikon Din Оракул (85539) Да ничего не трудно. Гнезда антенны и USB можно на крышку заднюю приладить, там пластик, лобзиком вырезать ручным, или расточить напильником. Пластик легко обрабатывается. А гнёзда вообще круглые, сверлом. Ну а датчик тоже легко приклеить спереди.
Нет . Только внешний со свои родным пультом .
можно.
только приставку надо взять с «обучаемым» пультом.
Если заняться нечем, приступай. Но это извращение, по-моему. Аспект кадра большинства каналов отличается от аспекта кинескопа.
Елена МихайловаОракул (61322) 4 года назад
правильно говорить — отношение сторон кадра. Слово аспект в русском языке имеет другое значение.
MODEROK — PIDOROK Искусственный Интеллект (329197) Тётя, не суйся в тему, в которой не шаришь.
Елена МихайловаОракул (61322) 4 года назад
или тогда уже пиши по английски — aspect ratio
Саша СентябринУченик (116) 4 года назад
Переделка телевизора TCL 19D20S.Добавляем DVB-T2.
Да причем тут аспект кадра? в настройках приставки легко подобрать соотношение сторон. Ну часть экрана кинескопа будет не задействована, ну и что? У вас на компьютере наверняка есть фильмы и фотографии, соотношение сторон в которых не совпадает с соотношением сторон экрана монитора.
MODEROK — PIDOROK Искусственный Интеллект (329197) при чём тут я и медиаконтент, хранящийся на моём ПК? мы обсуждаем конкретную ситуацию: ты хочешь впихнуть невпихуемое в прямом и в переносном смысле. Если нечем заняться, приступай (2)
Чувак ты мой брат знаешь по чему потомучто я тоже люблю кинескоп а плоские не люблю. Сейчас в России существует цифровое тв и я встал на защиту кинескопных телевизоров
Саша СентябринУченик (116) 1 год назад
Короче недавно вышло в Ютубе видео, где чел встраивает тюнер в ЖК телевизор старый, подключает его по композитному видеовходу к телевизору, плату от приставки встроил в телевизор. Ещё на одном видео плату приставки встраивают в старый DVD плеер. Но! Опыт показывает, что это хоть и удобно, но не целесообразно.
Эти приставки часто глючат, ломаются, иногда приходится родственникам покупать и дома их проверять, как раз на этом телевизоре и удобно, так как он маленький и в моём распоряжении. В общем телевизор я мало смотрю и приставка, находящаяся рядом с телевизором вполне устраивает. Кроме этого телевизора, я сделал ещё один, третий телек на кухню, купив за копейки старый квадратный ЖК монитор и приставку к нему, подключил к нему через конвертер эту приставку, прикреп
Саша СентябринУченик (116) 1 год назад
ил к нему эту приставку с помощью крепления, напечатанного на 3Д принтере, правда пришлось сзади монитора отверстие маленькое под саморез сделать, но это не критично. Так вот, эта приставка год отработала, сдох вначале адаптер питания, но был мною починен заменой конденсатора, а потом откинула ноги и сама приставка, была куплена другая, под неё напечатано своё крепление, иначе места нету для неё там на столе. А разбирать и собирать каждый раз эти телевизоры и мониторы, чтобы просто починить приставку, не хочется. Поэтому пусть рядом стоит, если не мешает. Единственное, что я сделал бы в частности с кухонным мониторотелевизором — врезал бы в него розетку маленькую приборную на 220 вольт, раньше такие на старой аппаратуре стояли, чтобы занимать одну розетку, а не две. А вот в старое радио
Саша СентябринУченик (116) 1 год назад
, которое не имеет ФМ или же вовсе работает только от радиорозетки, я бы встроил маленький ФМ тюнер, но с радио проще даже в плане габаритов. Да и надёжнее как-то, чем эти вечно ломающиеся цифровые приставки для телевизоров.
Саша СентябринУченик (116) 1 год назад
так как приёмники эти как правило небольшие, устроены проще любого телевизорa, разобрать и отремонтировать ФИ тюнер или сам приёмник намного проще именно в плане свободного рабочего места, у меня же не мастерская чтобы телевизоры на стол ставить.
Источник: otvet.mail.ru
Дооснащение телевизонным приёмником DVB-T2
После того, как я установил в свой автомобиль систему разлечений для задних пассажиров, в машине появились «мишки ми-ми-мишки», «бурёнка даша», «царевны» и многие другие сказочные персонажи. Но, поскольку мой VIP-пассажир сзади, а я спереди, то увидеть этих персонажей мне не суждено. И я, как в детстве, слушая сказку, записанную на грампластинку, самостоятельно придумывал и представлял как выглядят Кощей и Баба-Яга.
Как-то раз, перебравшесь на заднее сиденье, я, наконец, увидел как выглядит Кощей. И, что вы думаете, этот высокий, с по-американски крупной челюстью мужчина, оказался бесконечно далёк от того сухонького старикашки, что я себе напридумывал.
А значит — надо смотреть мультики вместе с дочкой. Поглядывать хоть одним глазом. Единственный вариант сделать это на BMW 5-er G30 — это опция S601A Телевизор.
Всё, что напишу дальше справедливо только для G30 с головным устройством NBT EVO. Если у Вас MGU — нужно поменять блок аудиоусилителя (RAM). Вроде как с этим есть заморочки. Зато в остальном, кроме антенн никакой проводки тянуть не нужно… вообще. А ещё если у Вас стоит MGU, значит у Вас даже в базе стоит усилитель высшего качества, абсолютно тот же, что в аудиосистеме Bowers and Wilkins, только каналов меньше.
Опция эта относительно недорогая и несложная в установке. Единственное — в машине уже должна быть оптика (а в G30 она появляется только в 4-х случаях: аудиосистема не ниже Harman/Kardon, наличие задних мониторов, телевизора или при доустановке NBT EVO Вы поставили блок с оптикой).

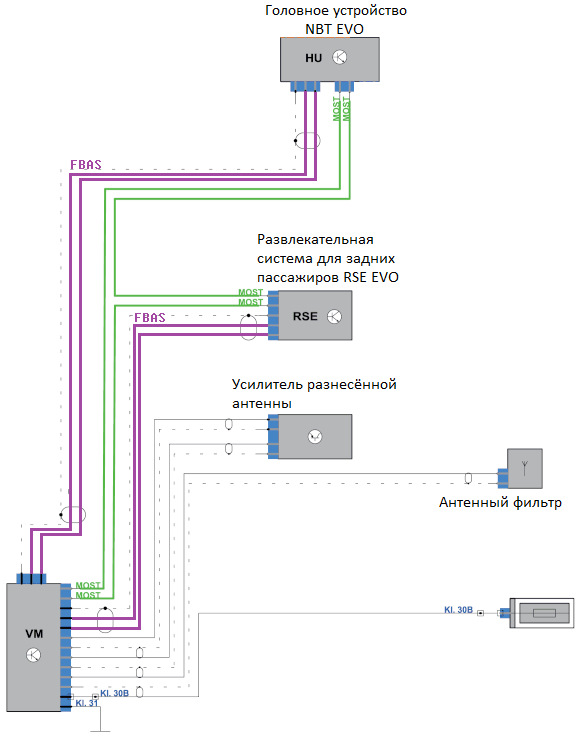

Схема подключения ТВ-модуля (обозначен VM)
Начиная устанавливать ТВ-моуль, мы вновь сталвиваемся с ограничениями оптической шины MOST 25 (упомянал их в статье про установке RSE), а именно, видео передавать она может только в стандарте MPEG1, т.е. с разрешением 352×240 пикселей, что соответствует качеству древнего видеомагнитофона стандарта VHS.
Безусловно, инженеры предложить такое качество картинки на экранах высокой чёткости не решились, но, поскольку шину MOST25 выпиили только в 2019, а наша машина увидела свет в 2016, инженерам ничего не оставалось, как применить костыль в виде аналоговой передачи видеоизображения.
Т.е. ТВ-тюнер принимает цифровой поток в формате DVB-T2, преобразует его в аналоговый формат и в таком виде отправляет на головное устройство и систему развлечений для задних пассажиров. Эти устройства оцифровывают принятый видеосигнал и отображают его на своих цифровых LCD- экранах.
Для аналоговой передачи видео используется стандрат FBAS (по немецки — Das Farb-Bild-Austast-Synchron-Signal), что по факту означает композитный видосигнал (как в древних кабелях с «тюльпанчиками»), отличие лишь в том, что вместо одного сигнального провода используется экранированная витая пара с балансным сигналом, что позволяет максимально исключить наводки. При этом достигается качество изображения примерно соответствующее стандарту DVD.
В качестве антенны используются нити обогрева заднего стекла. Кстати, они же, а вовсе не плавник, как многие думают, используются для приёма радио. Всего в заднее стекло интегрированы 6 антенн: 1 комбинированная AM/FM-антенна, FM-антенна, 3 ТВ-антенны, 1 антенна цифрового радио.
Для дооснащения необходимы:
1. Сам блок ТВ-приёма
Как ни странно, б/у в продаже очень мало. А те, что есть, стоят практически как новые, при том, что продаются детали 2015-2017 годов производства. Да, они подходят, да, даже аппаратная версия там часто та же — 5.0.0, что и на новых деталях. Но всё же, просить за трехлетнюю деталь более половины цены новой — это за гранью. Поэтому, блок ТВ-приёма был куплен новым (б/у стоит 20 тыс. руб., новый — 26,5).
2. Кабели FBAS — 2 шт
Один к передней мультимедиа, один — к задней. Если задних мониторов нет — достаточно одного.
3. Антенный усилитель с TV-выходами
Новый, как и б/у в России стоят невменяемых денег, но зато их полно на E-Bay по цене с доставкой около 5-6 тыс.
4. Фильтр обогрева заднего стекла
Новый стоит менее 2 тыс. руб., поэтому куплен новым.
5. Антенные кабели с разъёмами FAKRA
Куплено 3 шт. по 3 метра с разъёмами FAKRA тип Z (универсальные) на Aliexpress. Такой длинны вполне хватает.
6. Кронштейн ТВ-тюнера (над кронштейном усилителя)
Болтики, контактики и т.д. — сами разберётесь
Да, номер разъёма для ТВ-модуля: 61132471239. По этому парт-номеру приходит всё необходимое (корпус, 2 вставки), кроме пинов. Пины — стандартные MQS.
ВАЖНО
В продаже есть много блоков всевозможных отсутствующих в России систем телеприёма: DVB-T, ISDB-T, China, аналоговые RSE, China RSE и многие другие, которые продавцы не стесняются продавать за вполне реальные деньги. Деньги уплаченные за такой блок — это деньги на ветер. В нашей стране работает только и исключительно блок с маркировкой DVB-T2 и никакой другой.
Полный размер
Так выглядит блок ТВ-приёма
Сам модуль ТВ-приёма произведён немецкой компанией Hirshmann. Оборудование этой компании используется в самых ответственных местах систем управления заводов и электростанций.
Внутри тоже весьма пристойно (сам не разбирал, но нашёл фото на сайте производителя) — никаких электролитических конденсаторов, вентиляторов и прочих соплей:
Полный размер
Модуль оборудован приёмником для CI-карт, поэтому, есть возможность принимать платное эфирное телевидение.
Установку практически не снимал — на морозе не до этого было.

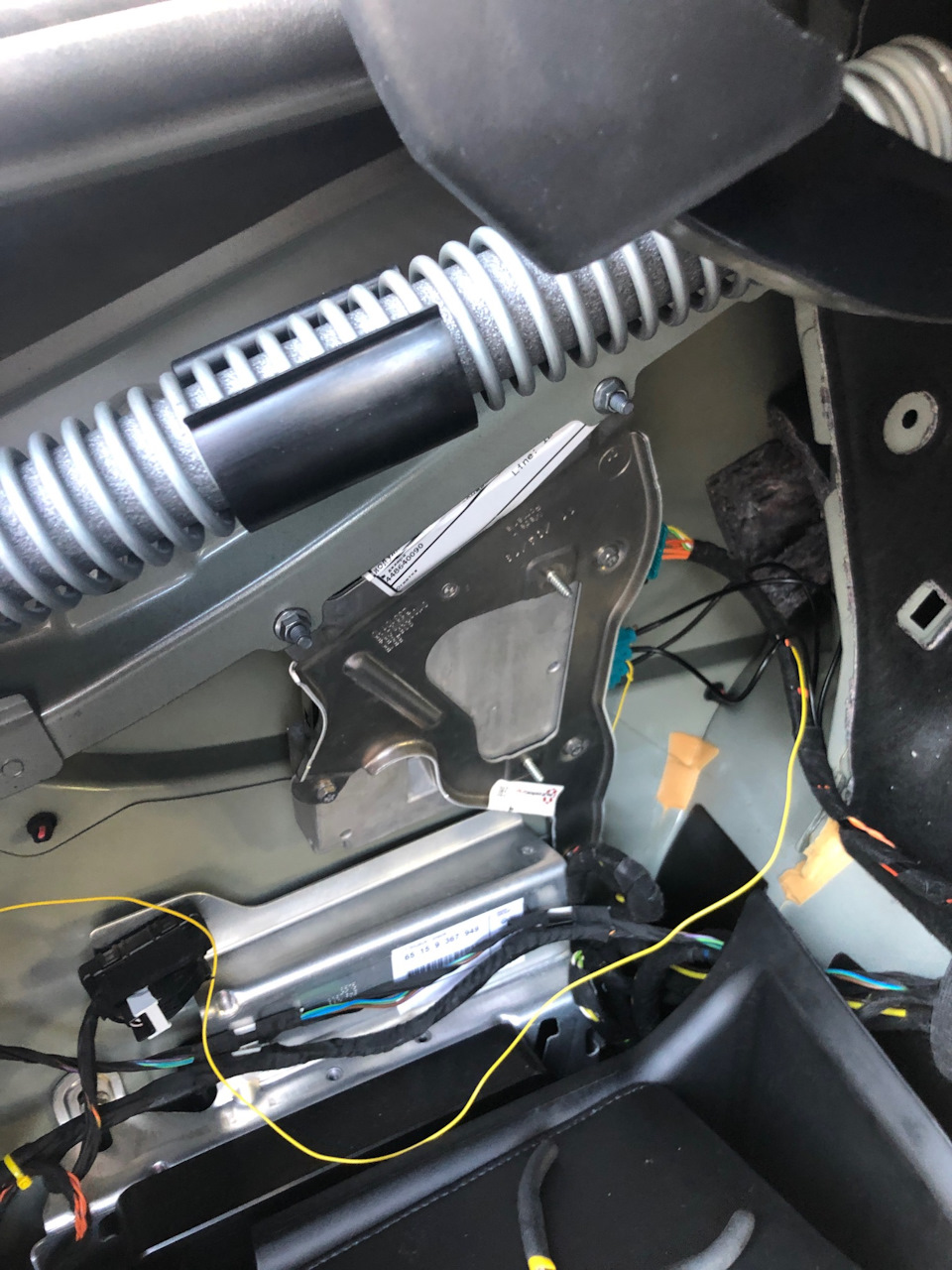

Вот, только одно фото в процессе установки с ещё не полностью уложенными проводами:
Полный размер
В глубине видно ТВ-тюнер. Он с обратной стороны кронштейна. С лицевой — место для блока LEM аудиосистемы Bowers and Wilkins, которой у меня, к сожалению, нет.
По функционалу:
Полный размер

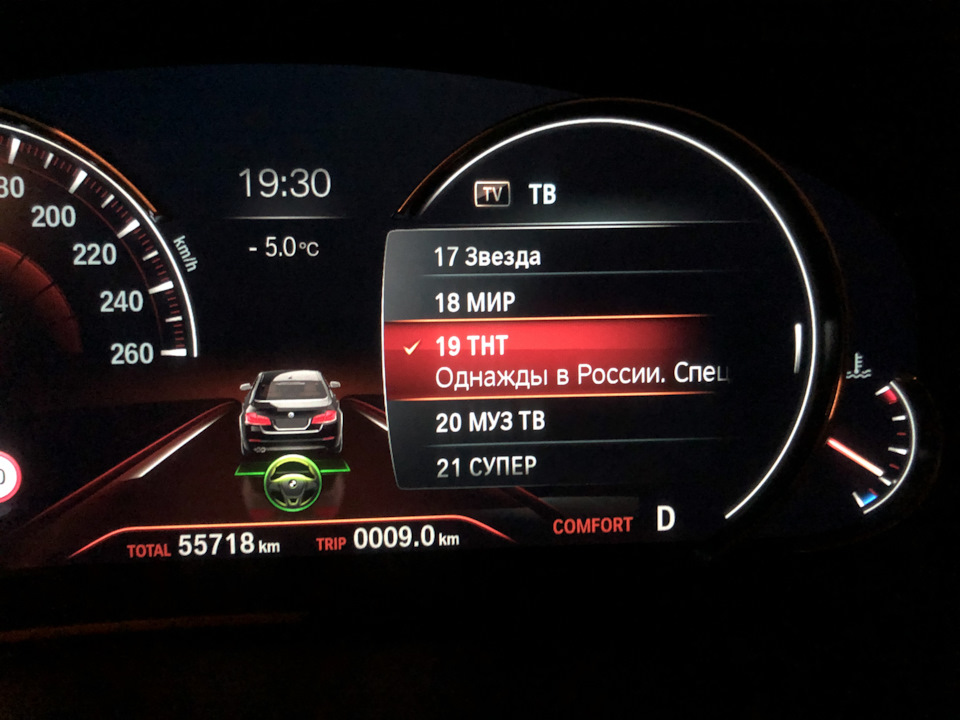

Выбор каналов из списка, в т.ч. на приборке
Полный размер
ТВ-программа
Полный размер

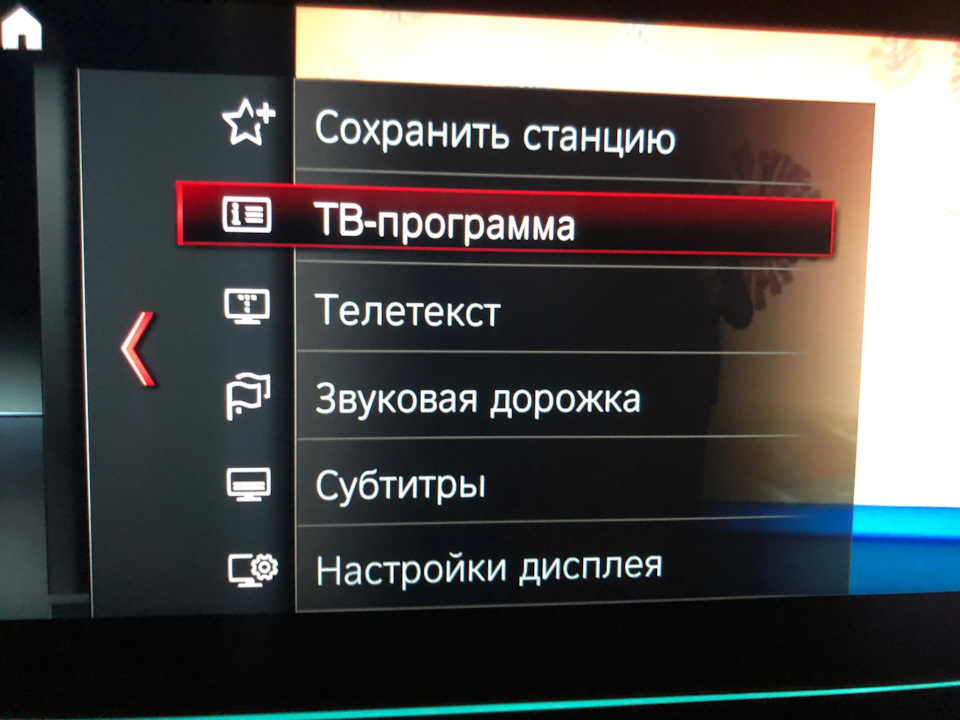

Так же имеется возможность просмотра телетекста, выбора звуковой дорожки, просмотра субтитров. Правда, в России пока не поддерживается.
Во всей машине можно принимать только один ТВ-канал. Поддерживается многоканальный звук, в т.ч. 5.1. Качество звука очень приятное, т.к. в отличие от FM-радио, тракт от телебашни до динамиков — полностью цифровой.
К сожалению, установка пока не завершена: из-за коронавирусных ограничений до сих пор не доехал из Болгарии усилитель разнесённого сигнала, поэтому, пока вместо него повесил импровизированные антеннки из двух кусочков провода. Знаю, что многие ставят неоригинальные антенны в бампер. Но, снимать бампер в такую погоду — это не вариант.
Полный размер

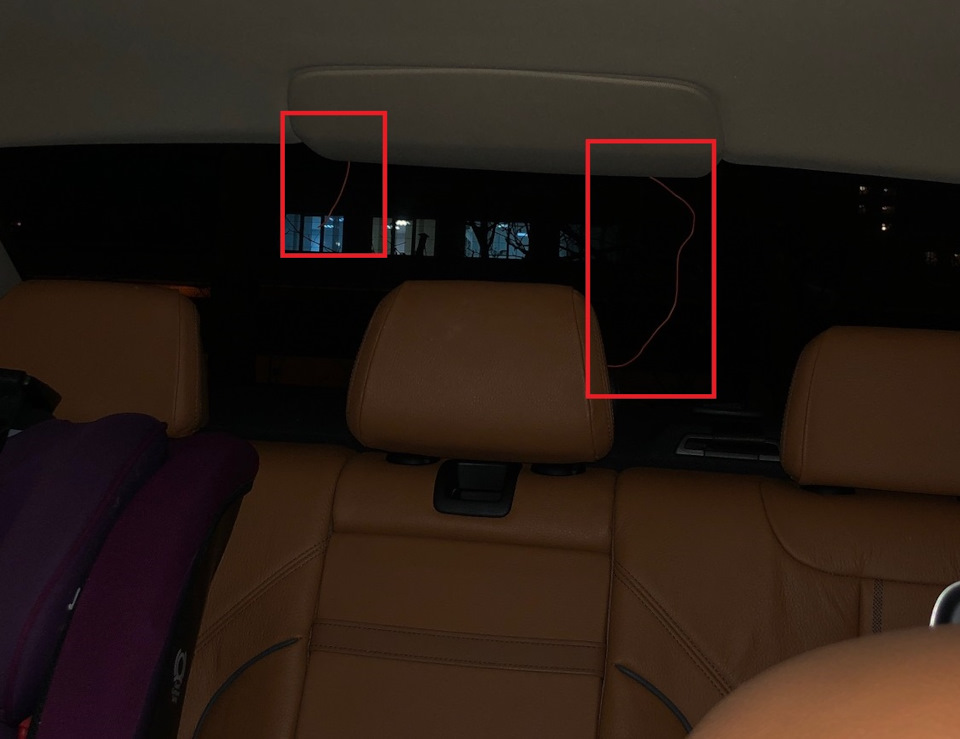

Вот такие вот импровизированные антенки.
Кстати, а вот если у Вас тонированное плёнкой заднее стекло, то вариант со штатными антеннами не для Вас. Либо отказ от тонировки, либо замена на оригинальное тонированное в массе стекло.

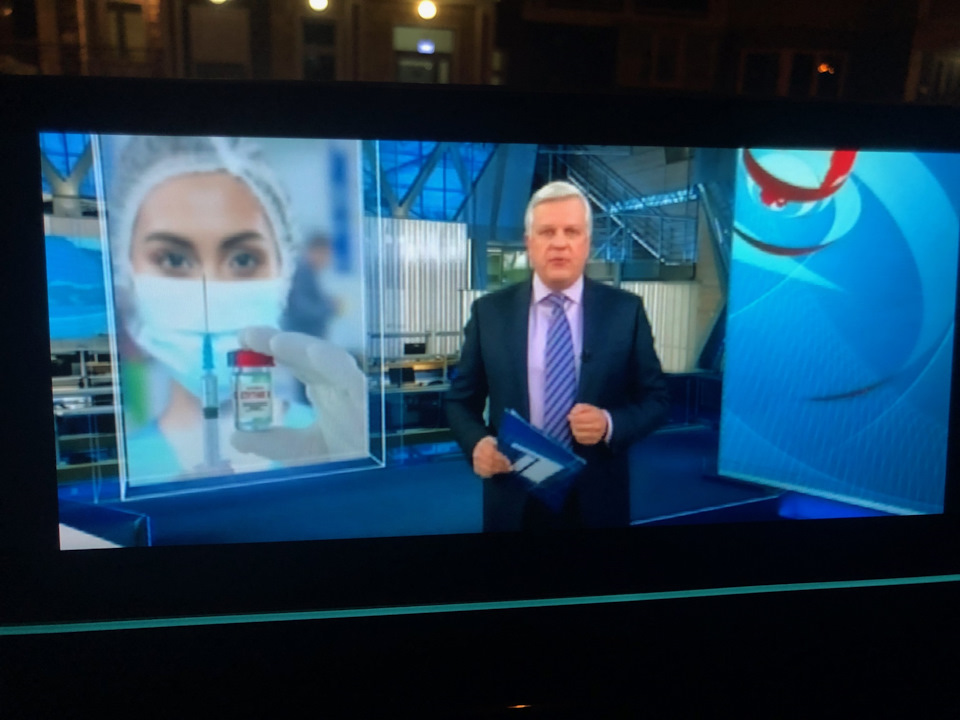

Полный размер
Коронавирусные новости
Список доступных каналов в России:
1. Первый канал
2. Россия-1
3. Матч ТВ
4. НТВ
5. Пятый канал
6. Россия-Культура
7. Россия-24
8. Карусель
9. ОТР
10. ТВ Центр
11. РЕН ТВ
12. Спас
13. СТС
14. Домашний
15. ТВ-3
16. Пятница
17. Звезда
18. Мир
19. ТНТ
20. Муз-ТВ
Кроме этого в Москве доступен ещё 3-ий мультплекс, там каналы меняются в зависимости от времени суток. Его состав можно посмотреть, например здесь.
Со временем, скорее всего, будет ещё и 4-ый мультиплекс, состоящий из платных ТВ-каналов, тогда-то и понадобится разъём для CI-карты.
По качеству и устойчивости приёма, пока стоят импровизированные антеннки, писать нецелесообразно. Как только закончу установку — сделаю отдельный пост.
Полный размер
Кто дочитал до конца — прошу отметиться в комментариях, думаю о том, чтобы пересмотреть формат статей — возможно, стоит писать более кратко.
Источник: www.drive2.ru
ТЮНЕР DVB T2, ВСТРОЕННЫЙ В ТЕЛЕВИЗОР
ТЮНЕР DVB T2, ВСТРОЕННЫЙ В ТЕЛЕВИЗОР
Здравствуйте, уважаемые читатели!
С вами вновь Владислав литвинов и компания «Телесвязь». Сегодня снова поговорим о цифровом эфирном телевидении. Во всех предыдущих статьях речь шла о подключении с помощью приставки DVB-T2.
А ведь большинство современных телевизоров имеют встроенный тюнер DVB T2, что позволяет смотреть цифровое тв без всяких приставок.
Как подключить цифровое телевидение, если телевизор имеет встроенный тюнер DVB T2.
1. Отключите электропитание телевизора;
2. Подключите антенный кабель к антенному входу цифрового телевизора.
3. Подключите питание телевизора и включите его;
4. Ваш телевизор имеет встроенный тюнер DVB T2. В настройках есть соответствующий пункт , где необходимо активировать тюнер DVB T2;
5. Далее нужно провести поиск телеканалов. Подробное руководство по этому процессу дано в инструкции к Вашему телевизору. Сделать это можно как в ручном, так и в автоматическом режиме. В ручном режиме необходимо ввести точные значения частот каналов.
После выполнения всех этих пунктов, Вы можете смотреть телеканалы в цифровом качестве абсолютно бесплатно.
Но обычная антенна не подойдет для приема сигнала цифрового эфирного телевидения. Необходима специальная ДМВ антенна.
Выглядит она так:
Если Вы не подключены к коллективной домовой ДМВ-антенне, то Вам необходимо приобрести и установить персональную антенну.
Вы можете заказать установку и настройку тюнер DVB T2 и ДМВ-антенны.
