Всем Сегодня у нас на ремонте телевизор SAMSUNG UE32ES5557K с диагнозом нет изображения звук есть. В данном телевизоре установлена боковая подсветка. Светодиоды установлены вертикально.
Этот телевизор уже был в ремонте в другой мастерской, отработал 3 месяца и опять потух. На этот раз принесли к нам. Ну что-же посмотрим.
Разборка тв осуществляется стандартным способом без проблем и клея на матрице 🙂
А вот что я увидел когда снял матрас .
Как видим были заменены 2 светодиода. И что самое интересное , родные светодиоды 6-ти вольтовые, а установлены были 3-х вольтовые и до кучи блок питания не был доработан. Ну это дело следующее.
После определённого времени работы этого тв в таком состоянии немного оплавился торец оргстекла в верхней части . Фотку забыл сделать. Это конечно немного дало «эффект засветки» в правом верхнем углу, но тут ничего не поделаешь.
Я предварительно я предупредил что возможны некоторые нюансы. В принципе явно этого не видно, но в некоторых случаях , в зависимости от цветопередачи «проскакивает» пятнышко. Но клиент дал добро на замену линейки целиком. Но и тут у нас без напильника не обошлось.
samsung ue40f6400ak замена подсветки
Вот и новая линеечка.
Но при установке пришлось немного расточить надфилем крайние отверстия. Вот таким образом.
Источник: dzen.ru
Замена подсветки телевизора Samsung 42 дюйма 2013г выпуска
Смотрели значит олимпиаду в Пекине 2022г и вдруг пропала картинка, но звук остался. Ну поскольку работаю в службе сервисного обслуживания университета, базовая диагностика мне знакома. Взял яркий фонарь и свечу в матрицу и вижу что картинка есть, значит сдохла подсветка. Или погорело питание на неё.
Телек конечно старый но сейчас средств на покупку нового нет, мастеру тоже платить не охота. Решил вскрыть самостоятельно, благо все на саморезах и никаких практически защёлок нет.
Полный размер

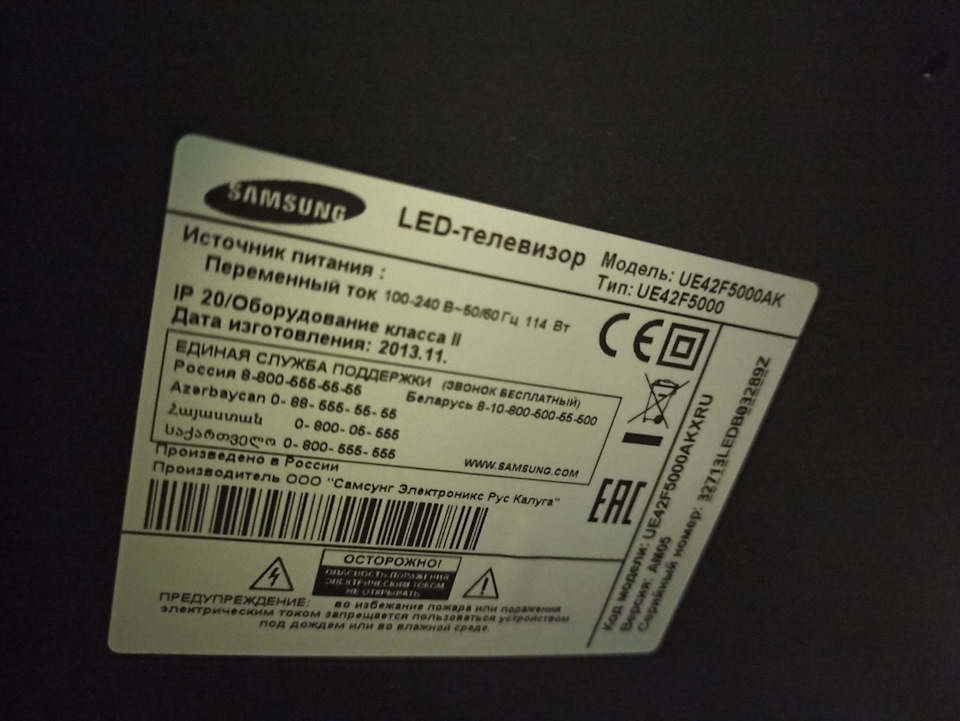

Вот такая значит модель если кому интересно.
Открутил ножку и выкрутив все саморезы на задней крышке, снимаю панель и смотрю…

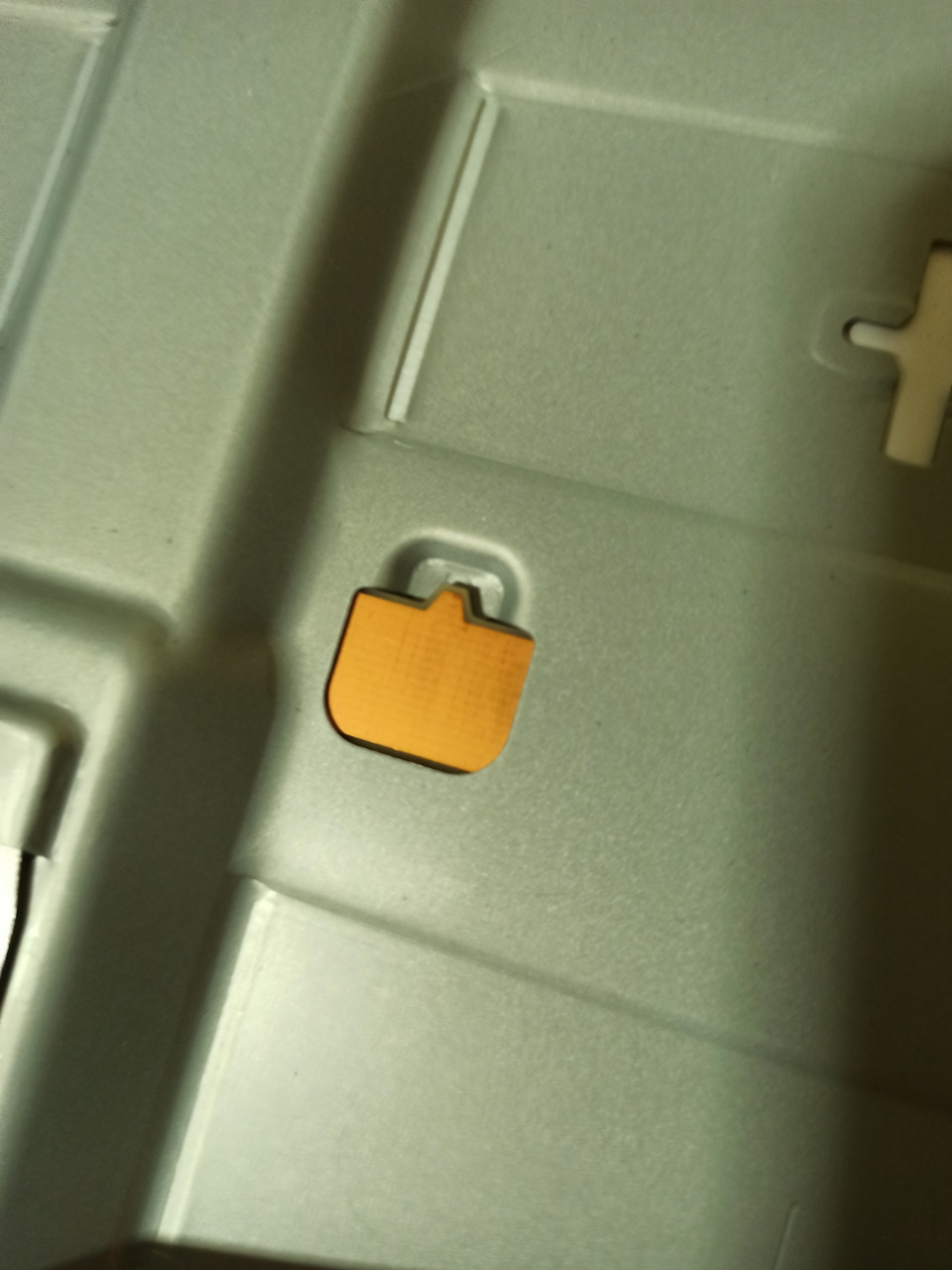

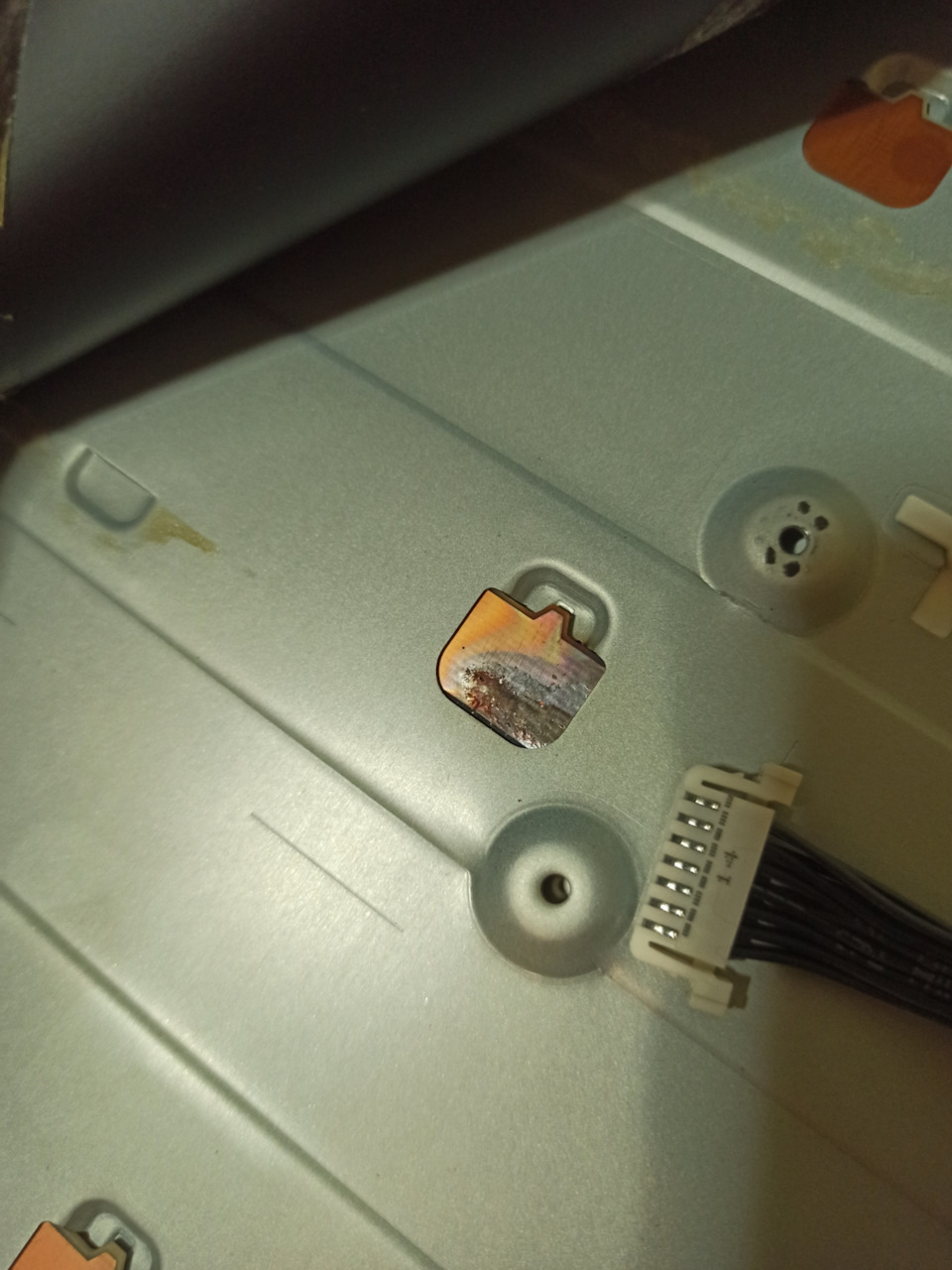

Вижу что на тыльной алюминиевой панели есть окошки позволяющие посмотреть обратную сторону мест где стоят диоды, с ходу нашелся инициатор тьмы.
Полный размер
Полный размер
Вот так выглядят здоровые места с диодами.
Решил разбирать дальше, снял платы питания и мозги основные и матричные, отстегнул рамку лицевую она на простеньких защёлках, выстреливается достаточно легко, местами можно воспользоваться тонкой плоской отверточкой.
Далее лежит сама пиксельная матрица перед ее снятием акуратно отцепляем снизу 2 платы матрицы (фоток к сожалению нет) и аккуратно вынимаем матрицу она гнетсятся поэтому ооочень аккуратно, никакого клея нет она просто лежит.
Секреты гнутого телика. Ремонт подсветки и уменьшение тока подсветки. SAMSUNG UE49NU7300U

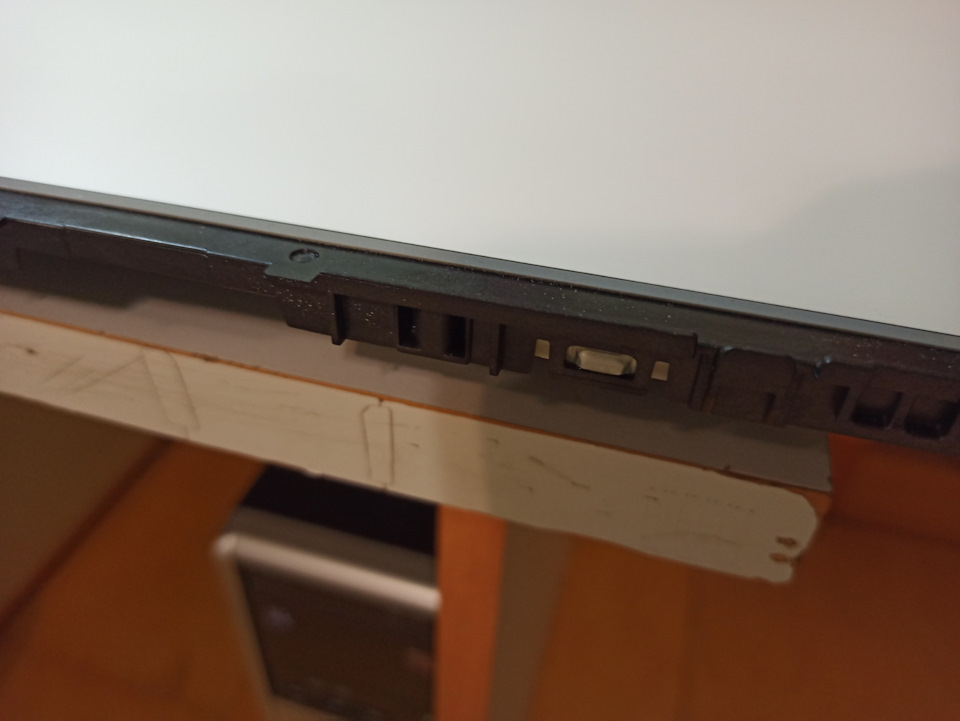

Отстегиваем рамку на которой лежала матрица она на защёлках
Полный размер

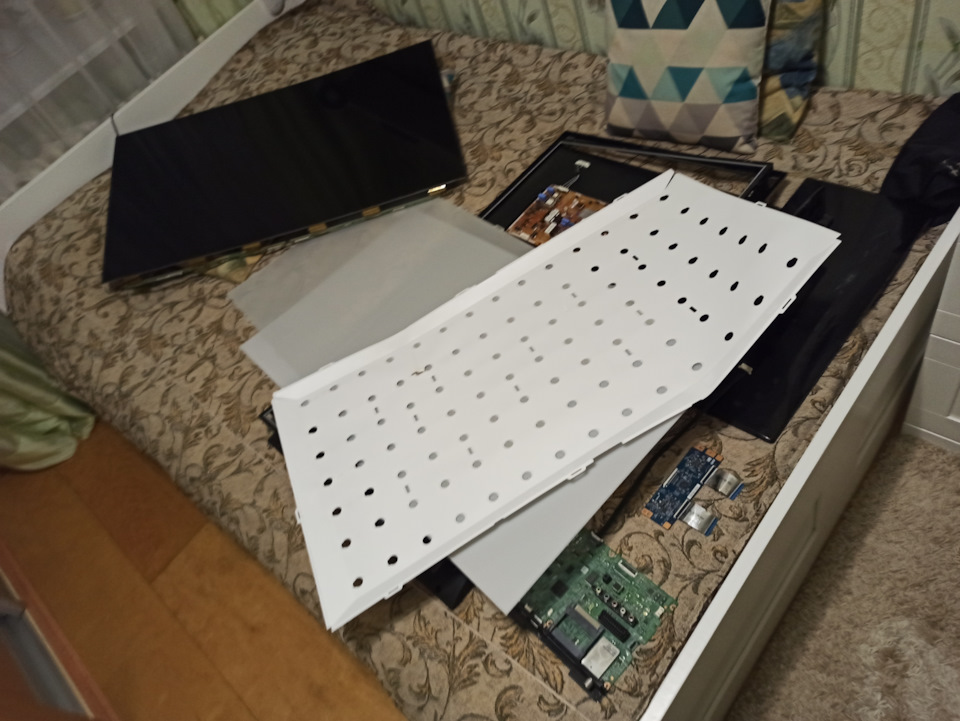

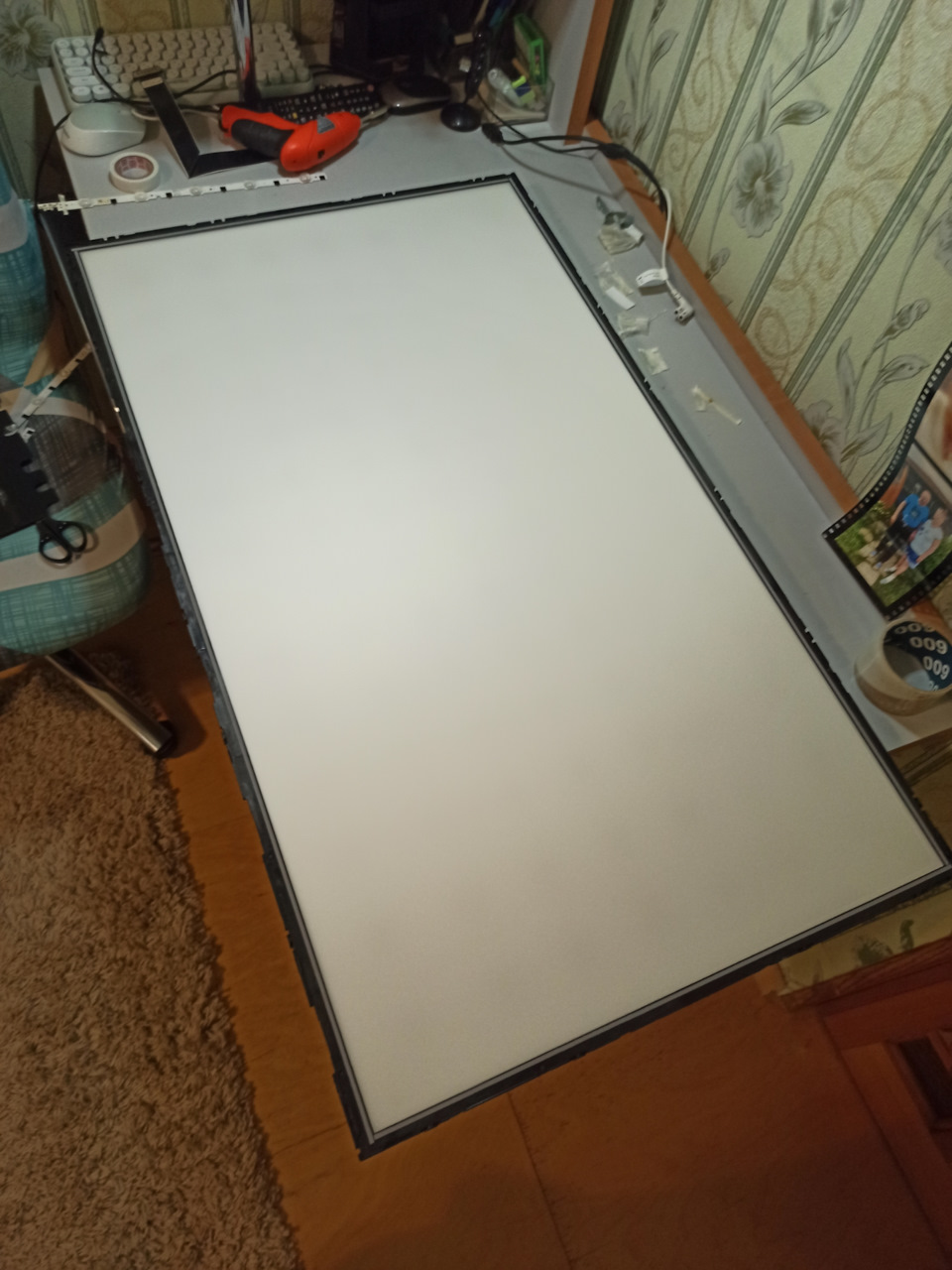

Далее лежит полотно рассеиватель из нескольких слоев местами прихваченое на скотч отклеив скотч просто снимаем.
Полный размер
Далее лежит белая подложка аккуратно снять, потому что она зацеплена за каждый рассеиватель светодиода, у них есть уголки с 3х сторон у оригинальной подсветки маленькие у аналогов побольше ( но зато у оригинала очень слабо держаться рассеиватели легко отрываются)
Видно маленькие уголки
Полный размер
Наконец сами полосы подсветки на дурацком скотче со странными армирующими нитками при снятии сыпятся. Заменил на изоленту.
Полный размер

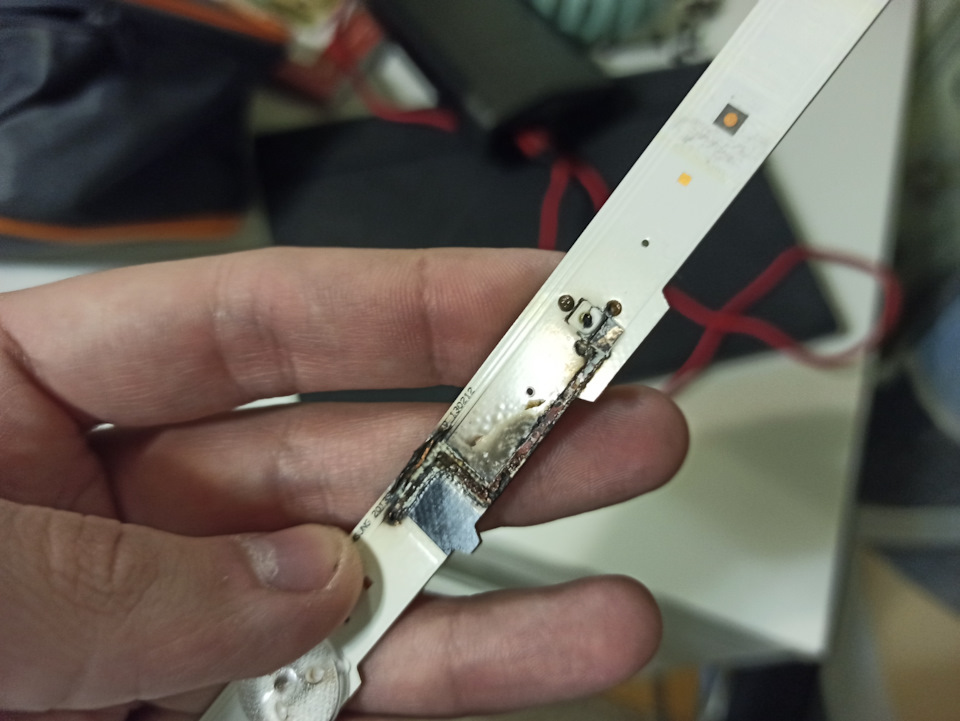

Погорел диод и дорожка ремонту не подлежит, ещё и на доп сегменте погорел маленький контроллер(линия подсветки состоит из начального сегмента из 9 диодов и дополнительного из 5 диодов). Решил поменять.
Нужны были 2 линии (искал отдельно линии по началу) в городе не оказалось с Али ждать долго, поискал весь комплект (подумал на запас будет) нашел в одном месте
2740 не орига конечно. Да и о каком оригинале может идти речь спустя более 8 лет. Съездил купил.

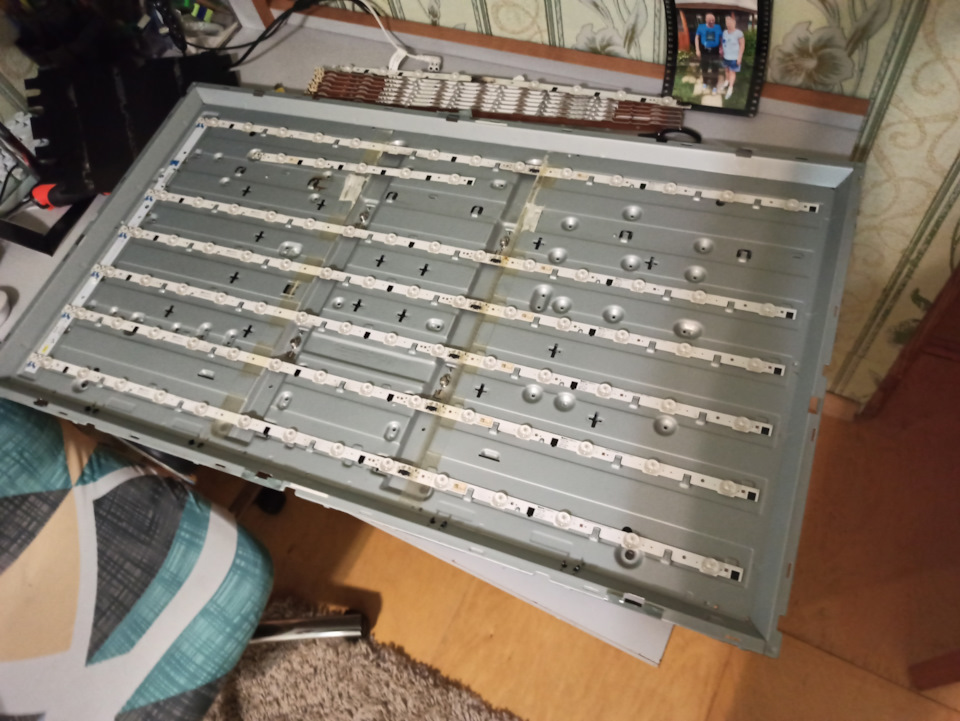

Заменил верхние 2 линии и собрался собирать все обратно.
Полный размер
Полный размер

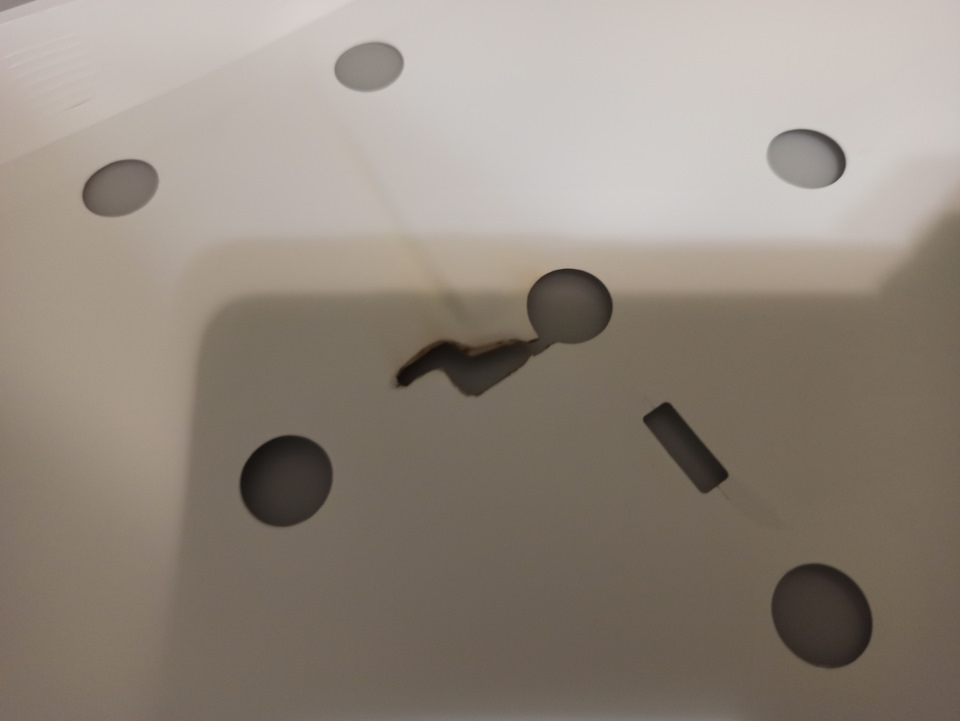

Кладу подложку а там прогорелое место (ладно хоть маленькое) заклеил белой изолентой. Началось мучение с ее фиксацией на каждый рассеиватель, потребовалось тонкое лезвие чтоб застёгивать за уголки.
Заменил серый скотч фиксирующий полотно рассеиватель на обычный. Серый не клеился обратно. Собрал поставил подключаю и о чудо

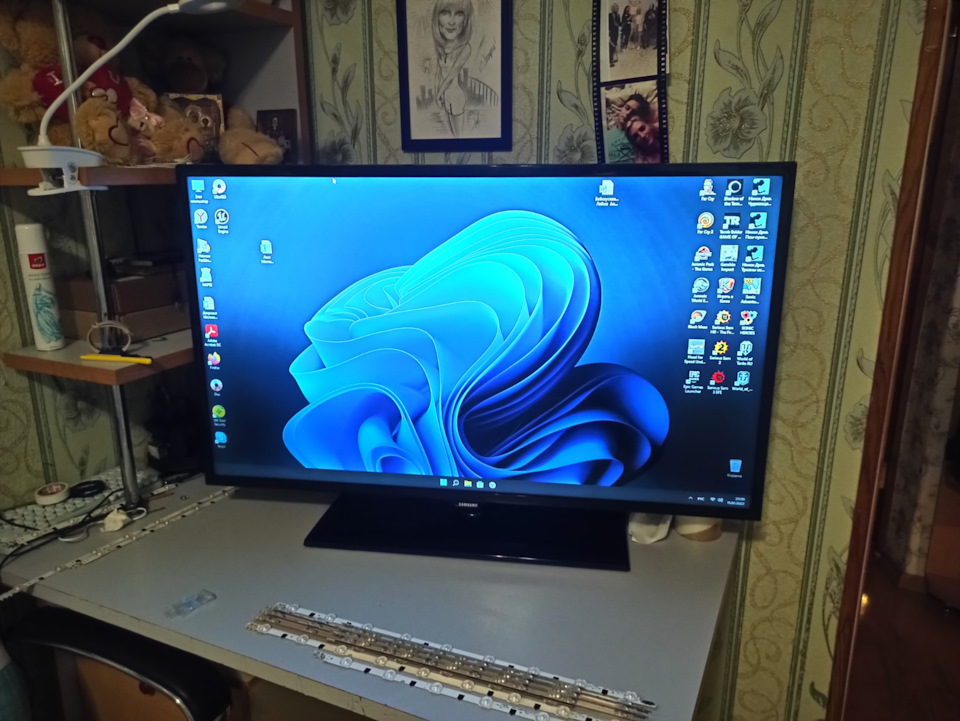

Полный размер
Работает, НО…
ПОХОДУ ЗА 8 ЛЕТ ОРИГИНАЛЬНАЯ ПОДСВЕТКА ПОТУСКНЕЛА. Верх светит ярче чем низ. Проклиная всё снова разобрал заменил все оставшиеся линии собрал обратно и дай бог здоровья этому телеку ещё лет на 5
Источник: www.drive2.ru
Замена подсветки в телевизоре Samsung UE43N5500AU
Всем привет!
В данном топике расскажу и покажу, как самостоятельно заменить подсветку в телевизоре Samsung UE43N5500AU.
Внимание! Если у Вас нет опыта в разборе тв или другой подобной техники — лучше отдайте мастерам! Иначе есть риск повредить матрицу. Либо действуйте предельно аккуратно! Ответственности за Ваши действия я не несу.
Подсветку брал тут ссылка Aliexpress
В ремонт принесли телевизор, достаточно свежий, в эксплуатации всего 3,5 года.
А половина подсветки уже не горит.
Причина — выкрученная на полную яркость подсветки. Как так можно смотреть, глаза же «выжигает»!)
Начнем разборку. У данной модели на задней крышке нет ни одного шурупа, она держится за шасси с помощью проволоки
По-правильному её нужно вытащить с помощью спец инструмента, но у меня такого нет, поэтому просто расщелкиваем. Начинаем сверху или сбоку, где проще пойдет.
С одной из сторон защелки так крепко зацепились за проволоку, что их никак не удавалось освободить, поэтому пришлось её демонтировать. Для этого нужно её провернуть, что бы освободить из зацепа и крючком вытягивать
Телевизор со снятой крышкой
Платы
Дополнительная информация
Отключаем провода и снимаем платы. Они снимаются просто — нужно в месте фиксатора просто приподнять плату и сдвинуть вверх/вбок. От т-кона отключаем шлейфы, окручиваем 2 шурупа и снимаем
Теперь нужно разобрать панель.
Можно сразу отщелкнуть шасси с подсветкой и не снимать матрицу, что я и сделал. (подсмотрел в ролике на youtube)
Сначала вытаскиваем планки матрицы со шлейфами.
По периметру отщелкнул и снял «корыто». Отмечу, что в месте, где шлейфы (низ) — защелки лютые и в дальнейшем там возникнет проблема при сборке, поэтому не советую так разбирать.
Подсветка в данном тв находится снизу, приклеена к радиатору.
Отключаем провода
Отклеиваем старую подсветку, зачищаем от старого скотча обезжиривателем (я использовал бензин Калоша) и приклеиваем новую. Скотч на новой планке уж был.
Ну и по идее нужно просто поставить корыто назад и защелкнуть, звучит легко и просто. Но именно снизу, где шлейфы матрицы никак не хотело защелкиваться, вот вообще никак, а сильно давить — значит попасть (с шансом 99,9%) на новый телевизор).
И тут понял — я разбирал не правильно, а нужно было как обычно — снять рамку, матрицу, рассеиватели и т.д.
Перевернул рамку с матрицей и начал отщелкивать защелки
Верхние и боковые извлеклись без особых проблем, а вот нижние (опять!) были очень жесткими.
Может так как то их по хитрому нужно отгибать, а может из-за нагрева (подсветка снизу) пластик потерял эластичность, не знаю, но по итогу я их все сломал, кроме одной, она чудом не повредилась:)
Теперь снимаем матрицу и переносим на ровную мягкую поверхность.
Есть несколько способов снятия — спец присосками, кто бумажным скотчем клеит полоски, я же просто приподнимаю присоской и руками сверху/снизу по центру беру и переношу. Если есть возможность снять рамку — то вместе с ней, так даже удобнее
Если бы разбирал через переднюю часть тв, то я бы сейчас снял рамку с матрицей, потом рассеиватели с оргстеклом, ну а далее монтаж новых планок, но в моем случае это уже сделано, поэтому спокойно и без нервов защелкиваю рамку матрицы в корыто, далее возвращаю матрицу (следим, что бы её углы были на своих местах), ну и собираю в обратной последовательности.
Сломанные защелки фиксирую термоклеем, что бы не болталось.
Не забываем про уменьшения тока подсветки. Для этого на блоке питания нужно увеличить номинал резистора r9873 (1.3ом, находится рядом коннектором подсветки). Я заменил на 2,2ом и даже так для меня было ярко, поэтому дополнительно в настройках убавил подсветку.
Итог — отличная картинка без засветов и прочего
Спасибо за внимание!
