Эффективность технологий наблюдения зависит от использования специальных технических средств. Например, если проводить наблюдения за звёздами и планетами невооружённым глазом, без использования оптических приборов, то можно различить на небе примерно 2,5 тысячи небесных объектов. В бинокль можно наблюдать около 200 тысяч космических объектов, в любительский телескоп — примерно 2 миллиона объектов, а в современный мощный телескоп — более 100 миллионов планет, звёзд и галактик.
Получить информацию о некоторых объектах, процессах или явлениях без соответствующих технических средств невозможно. Например, информацию о строении клетки растения или животного невозможно получить без оптического микроскопа. Для наблюдения за движением молекул необходим электронный микроскоп (рис. 9.3, а), а для изучения ядер молекул — специальная установка.
ЭТИ НАСТРОЙКИ YOUTUBE ДОЛЖЕН ЗНАТЬ КАЖДЫЙ
Рис. 9.3. Технические средства проведения наблюдений:
а — микроскоп; б — турникеты; в — сканер в аэропорту; г — лесная фотоловушка
При наблюдении за чем-либо, как правило, происходит запись результатов с помощью специальных технических устройств.
При этом может потребоваться, а может и не потребоваться непосредственное участие какого-либо человека — респондента.
Из технических устройств, не требующих участия респондентов, наиболее известен аудиометр, который подсоединяется к телевизору и постоянно регистрирует, какой канал включён.
Существуют так называемые счётчики людей. Они не только регистрируют, какой именно канал включён, но и сколько человек смотрят передачу.
Другой широко известный пример — турникеты (рис. 9.3, б), регистрирующие количество человек, входящих и выходящих из помещения, регистраторы движения, расположенные вдоль дорог для подсчёта количества автомобилей, проезжающих в определённом месте. Камеры на рабочих местах (кино- или видеокамеры) всё чаще используют розничные торговцы для контроля за размещением товаров, привлекательности упаковки и маршрутами движения покупателей.
На многих вещах вы видите штрихкоды, с помощью которых можно получить разнообразную информацию о товаре. Однако система штрихкодирования товаров и использование оптических сканеров расширяет возможности автоматизированного сбора информации о потребительских покупках: о наиболее востребованных категориях товаров, марках, типах магазинов, ценах и количестве.
Существуют и специальные технические устройства, в работе которых участвуют респонденты. Это, например, анализаторы движений глаза, глазные регистраторы, психогальванометры, частотный анализатор голоса, устройства для измерения задержки ответа.
Смена региона, Прошивка, Разблокировка Smart TV в Телевизорах Samsung
Анализаторы движений глаза, окулометры, глазные камеры записывают движения человеческого глаза. Они используются для изучения механизма восприятия респондентом рекламы или рекламных телевизионных роликов.
Такая информация очень ценна для разработки способов повышения эффективности рекламы.
На основе современной техники создаётся аппаратура для наблюдений в разное время суток, для дистанционного прослушивания и др.
Проверьте себя:
1. Почему для проведения некоторых наблюдений необходимы технические средства?
2. С помощью чего изучают микромир?
3. Какие из имеющихся в вашем распоряжении технических средств вы могли бы использовать для проведения наблюдений?
Предложите, каким современным техническим средством можно измерять расстояние при наблюдении за движущимся объектом.
Источник: xn—-7sbbfb7a7aej.xn--p1ai
Урок 26. Наблюдение как метод получения информации
Соотнесите технические средства со сферами их применения.
Какое из перечисленных наблюдений не является примером хронометражного наблюдения за объектом?
Хронометраж затрат времени для изготовления некоторого объекта в течение всего рабочего дня
Фото экспериментального участка для выращивания каких-либо растений на различных этапах их роста
Фото коллекции бабочек, пойманных на ближайшем лугу
Источник: resh.edu.ru
Телевизионные узлы и блоки
Одним из важных узлов телевизоров являются селекторы телевизионных каналов (СК), предназначенные для выбора, усиления и преобразования принятых антенной радиочастотных (РЧ) сигналов в сигналы промежуточной частоты (ПЧ).
Селекторы, предназначенные для работы в метровых диапазонах волн (I-III), называются СК-М, дециметровых (IV, V) — СК-Д, а всеволновые селекторы (I-V) — СК В. Цифры, следующие за наименованием селектора, обозначают номер разработки, затем следует номер модернизации, а далее буква, обозначающая частотный стандарт С -СНГ Е — западноевропейский. Например, наиболее популярный в былые годы селектор СК-М-24-2С является селектором, каналов метрового диапазона, двадцать четвертой разработки, второй модернизации, предназначен для приема телевизионных сигналов отечественного стандарта D/К.

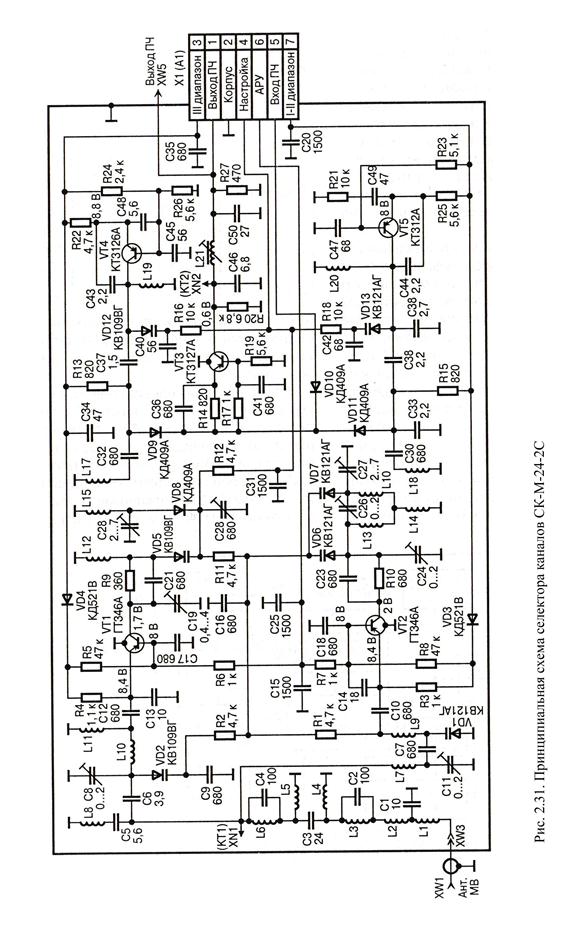

Структурная схема этого селектора приведена на рис. 2.30, а принципиальная — на рис. 2.31.

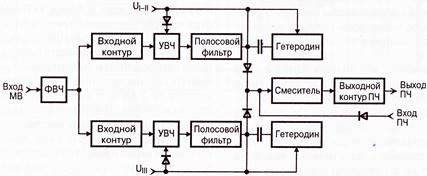

Рис.2.З0. Структурная схема селектора каналов СК-М-24-2С
Селектор состоит из двух раздельных каналов, каждый из которых включает в себя входной контур, УВЧ, полосовой фильтр и гетеродин. На входе селектора имеется общий для трактов ФВЧ, а на выходе — общий смеситель и выходной контур сигнала ПЧ.
Один из каналов выделяет и преобразует сигналы I-II диапазонов МВ (1-5 телевизионные каналы), другой — сигналы III диапазона МВ (6-12 каналы). Коммутация необходимого канала осуществляется ‘подачей разного 12 В управляющего напряжения U I-II или U III на соответствующие выводы селектора.
В современных телевизорах, в том числе и зарубежных, на смену селекторам каналов пришли телевизионные тюнеры; которые по назначению можно разделить на кабельные, спутниковые и всеволновые. Их частотные диапазоны и принимаемые каналы приведены в табл. 2.2.
Поскольку для телевизионного вещания используется достаточно широкий частотный диапазон (от 48 до 860 МГц), тс тюнеры вещательного телевидения обычно делают многодиапазонными. При этом весь принимаемый диапазон разделяют на поддиапазоны или полосы (ВАND): нижний метровый VHF-L (ВL), верхний метровый VHF — H (ВН) и дециметровый UHF(ВU). Значения частот поддиапазонов для России приведены в табл. 2.2.
На рис. 2.32 приведена обобщенная схема тюнера с тремя частотными диапазонами — ВL ВН, ВU переключение которых может выполняться или по индивидуальным линиям, соединенным соответствующими выводами тюнера (радиальное управление), или по цифровой шине I 2 С от микропроцессора управления (магистральное управление). В первом случае между микропроцессором управления и тюнером может устанавливаться устройство, называемое декодером диапазона, на которое подаются кодированные сигналы микропроцессора.
Во втором случае в тюнер встраивается шинный приемник (интерфейс шины). Поступающая команда фиксируется в триггерном регистре-защелке (DATA LATCH) и дешифруется в селекторе поддиапазонов (BAND SELECTOR).
Другой задачей тюнера, как известно, является обеспечение настройки на выбранную станцию. Для этого обычно используются два типа устройств – синтезаторы напряжений настройки и синтезаторы частот настройки. В первом случае используются генераторы, управляемые напряжением ГУН (VСО), частота которых изменяется с помощью напряжения настройки VT.
Во втором случае используется непосредственное управление частотой гетеродина с помощью схемы ФАПЧ (РLL). В связи с этим такая настройка более перспективна и может выполняться простым указанием номера программы. В этом случае схема управления настройкой формирует специальный цифровой код, содержащий информацию о частоте выбранного канала. В тюнере эта информация используется для управления программируемым делителем частоты, входящим в состав схемы ФАПЧ.
Таблица 2.2. Параметры телевизионных тюнеров
| Тип тюнера | Полоса частот, МГц | Диапазон | Каналы |
| Кабельный | 48,5. 100 | BL(I-II) | 1-5 |
| 100. 174 | САТV | 1-17 | |
| 174. 230 | ВН(III) | 6-12 | |
| 300. 470 | НУРЕR | 18-41 | |
| 470…862 | BU(IV-V) | 21 -63 | |
| Спутниковый | 950. 1750 | SATELLIT | — |
| Всеволновый | 48,25. 168,25 | А | 1-5 (+САТV) |
| 175,25. 447,25 | В | 6-12 (НУРЕR) | |
| 455,25. 855,25 | С | 21-69 |

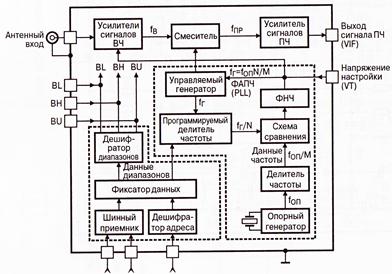

Рис. 2.32. Обобщенная структурная схема тюнера
Контрольные вопросы к главе 2
Назовите три основные задачи, решаемые блоком питания.
Какие схемы фильтров выпрямителей вы знаете?
Какие схемы усилителей БРЭА вы знаете?
Назовите типы генераторов, применяемых в БРЭА.
Каков состав блоков коммутации и управления БРЭА?
Какие типы блоков регулировок БРЭА вы можете назвать?
Назначение блока фиксированных настроек.
Какие функции выполняет селектор телевизионных каналов.
