Чтобы понять почему удлинители не такие простые как кажутся на первый взгляд, важно разобраться в принципе их работы. Каждое изделие состоит из пучка изолированных проводов, по которым протекает электричество, выделяя тепло. Если электрический ток окажется слишком большим, это приведет к перегреву, плавлению пластиковой изоляции, короткому замыканию и пожару.
Но такие экстремальные ситуации возникают не только при неправильном использовании электрических аксессуаров, но и при их плохом качестве. Очень важно, чтобы шнур и ток совпадали как две части пазла, тогда удлинитель безопасно прослужит вам долгие годы. В противном случае есть риск столкнуться с проблемами, которые навсегда отобьют охоту пользоваться переносками.
Как выбрать удлинитель по длине, размеру и типу?
Удлинитель или сетевой фильтр. Как выбрать удлинитель.
Купить переноску для бытовой техники можно разных видов и размеров. При выборе изделия нужно учитывать два момента: электрическую нагрузку и его способность правильно передавать ток. Для этого следует посмотреть на длину провода и его калибр (диаметр).
Чем он толще, тем больше тока передает, что делает его подходящим выбором для крупной бытовой техники: стиральной машины, холодильника, газонокосилки или электроинструмента. Калибр шнура переноски показывает количество энергии, которое он может передать с точки «А» в точку «Б» и насколько он нагревается при работе.
С другой стороны, еще один важный показатель, на который мы чаще всего ориентируемся при выборе электрического аксессуара — длина. Чем длиннее изделие, тем слабее напряжение. Короткий шнур длиной 1 метр обеспечивает стабильное напряжение от розетки, тогда как в 10-тиметровом проводе оно существенно уменьшается из-за возникающего сопротивления во внутренних медных проводах.
Из-за этого бытовой прибор или электроинструмент не может работать на полную мощность, заявленную производителем, как если бы он был подключен сразу к розетке. Калибр провода удлинителя для бытовой техники обозначается аббревиатурой AWG. Это рейтинг толщины медной проволоки, где чем меньше цифра, тем больше диаметр шнура.
Характеристика на упаковке «12 AWG/120V» означает, что перед вами шнур с медными проводами 12 калибра, который работает с источником электрического тока на 120V. Насколько упадет напряжение из-за сопротивления напрямую зависит от длины провода. Чем он длиннее, тем выше падение.
Длинные переноски отличаются уменьшенной емкостью, пропускают меньше тока и всегда хуже работают чем их короткие аналоги даже при одинаковом показателе AWG. Для примера возьмем переноску длиной 7,5 метров с калибром 18 AWG, выдерживающую нагрузку 5-7 Ампер. Чтобы получить такую же номинальную нагрузку с электроаксессуаром 15 метров, вам уже понадобится купить удлинитель для бытовой техники 16-го калибра. Электрики советуют использовать короткие переноски чтобы предотвратить падение напряжения.
Как правильно выбрать удлинитель для легкой техники и электроники
Выбирайте переноски с двумя вилками без заземления. При длине 7,5 метра калибр провода равен 18 AWG, тогда как в шнурах длиной 15-30 метров — 16 и 14 AWG соответственно. Они потребляют около 7 ампер и должны работать исключительно с маломощной техникой, чтобы не превышать допустимую нагрузку.
Источник: mpr-shop.ru
Обзор удлинителя Legrand для телевизоров: 8 розеток, защита от импульсных перенапряжений, удобный монтаж
Может ли обычный удлинитель быть удобным? Для подключения телевизоров и сопутствующих ТВ-гаджетов существует продвинутая и эргономичная модель удлинителя Legrand со встроенной защитой от импульсных перенапряжений. Удобный монтаж на стену, продуманное подключение (8 розеток различного форм-фактора) – это именно то, что нужно.
Подобные удлинители помогают навести порядок и служат в качестве органайзеров для кабелей и проводов, которые обычно находятся непосредственно у телевизора. Это могут быть сетевые шнуры, источники питания различных ТВ-боксов, медиаплееров, цифровых тюнеров и ресиверов. Сразу 8 устройств можно подключить в удлинитель Legrand, обеспечивая совместную работу и порядок различных устройств. Разместить сам удлинитель можно под телевизором на/под полкой, или же закрепить на стене позади телевизора.
Характеристики:
- Бренд: Legrand
- Особенности: встроенная защита от импульсных перенапряжений, от перегрева,
- Количество розеток: 8 (4 шт с заземлением, 4 шт без заземления для плоских вилок)
- Защитные шторки: Да
- Монтаж на стену: Да
- Индикация: Да
- Мощность: до 3680Вт в сумме
- Длина кабеля: 2 м 3х1,5 мм2

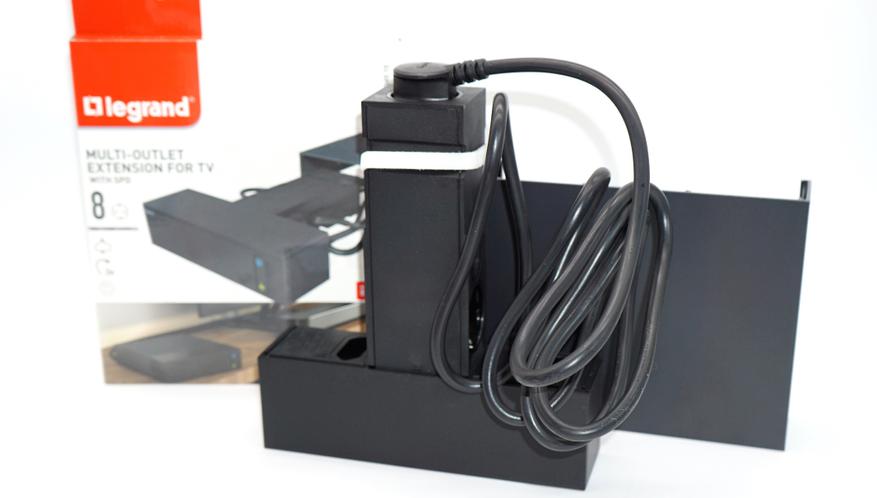

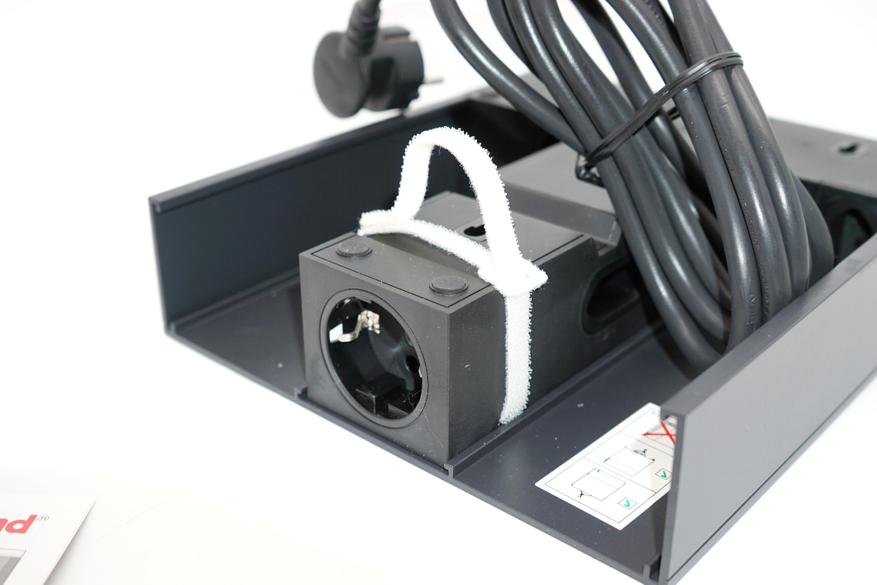

Упаковка довольно необычная – это флип-кейс с магнитной крышкой. Сразу производит впечатление приличного и качественного устройства с продуманным подходом. В комплекте также поставляется подробная инструкция со всевозможной информацией по эксплуатации и монтажу, включая графики импульсных помех и описание случаев срабатывания защиты.

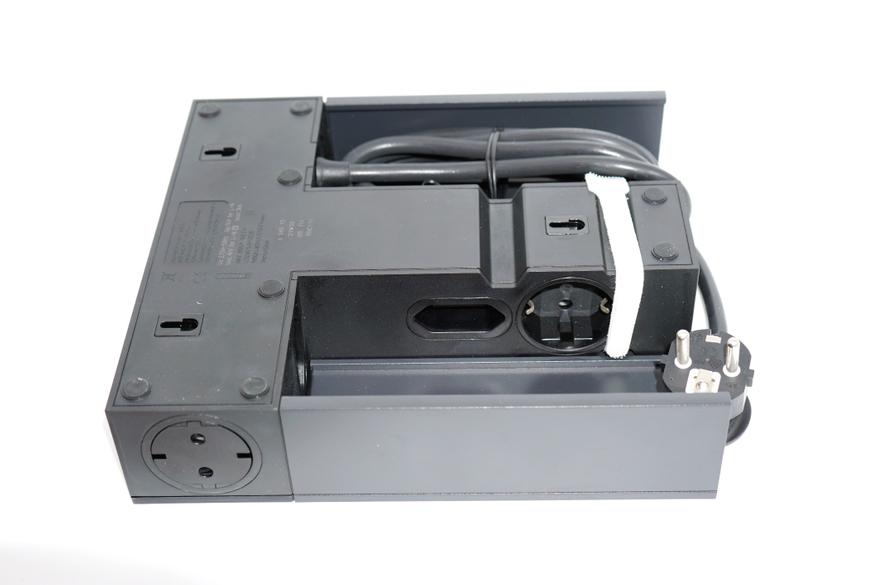

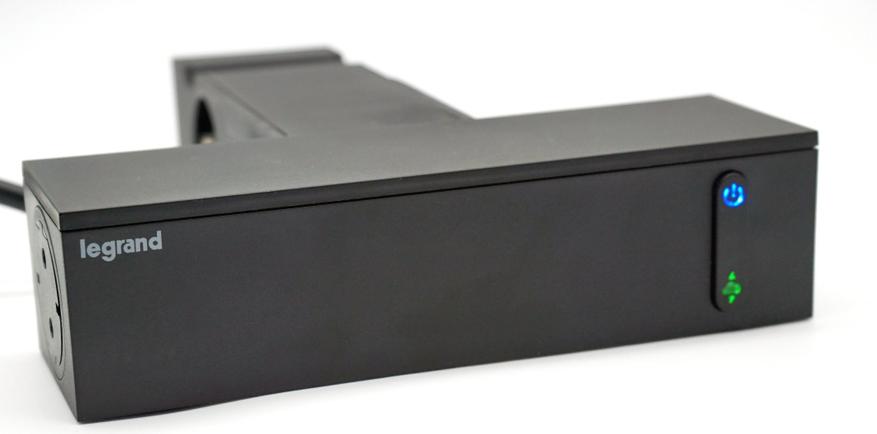

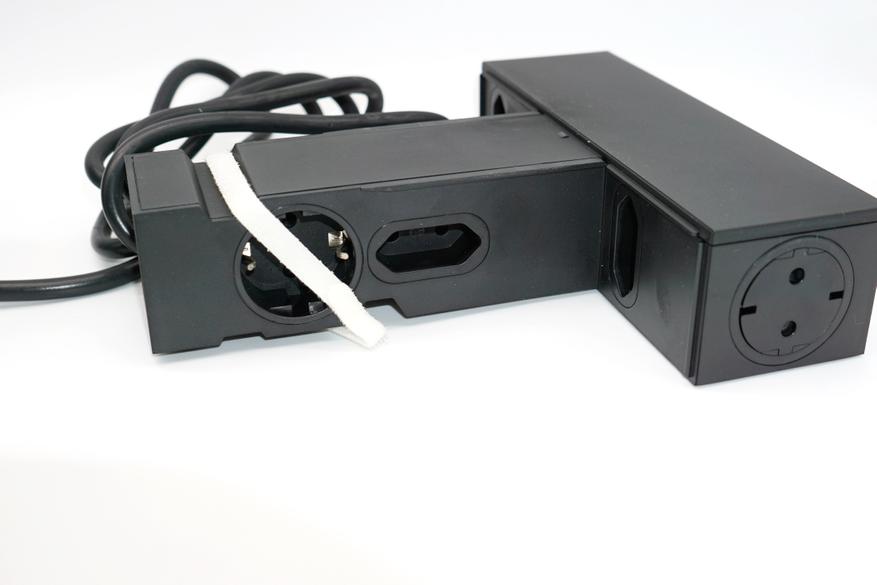

Форм-фактор довольно необычный – удлинитель представляет собой Т-образный корпус с расположенными со всех сторон, включая торцы корпуса, розетками двух типов (с заземлением и для узких/плоских вилок). Розетки оснащены шторками для защиты.
Удлинитель оснащен защитой от импульсных скачков напряжения со светодиодной индикацией режима работы защиты. Многоразовая кабельная стяжка крепит кабель для хранения/перевозки удлинителя, а после установки на место использования пригодится для фиксации проводов ТВ- и мультимедиа техники. На задней стороне корпуса предусмотрены крепления на стену. Металлическая сдвижная панель скрывает от глаз «лишнее», заодно снижает визуально видимые места для скопления пыли. Тип используемого кабеля — H05VV-F, двойная изоляция, 3х1,5 мм2.

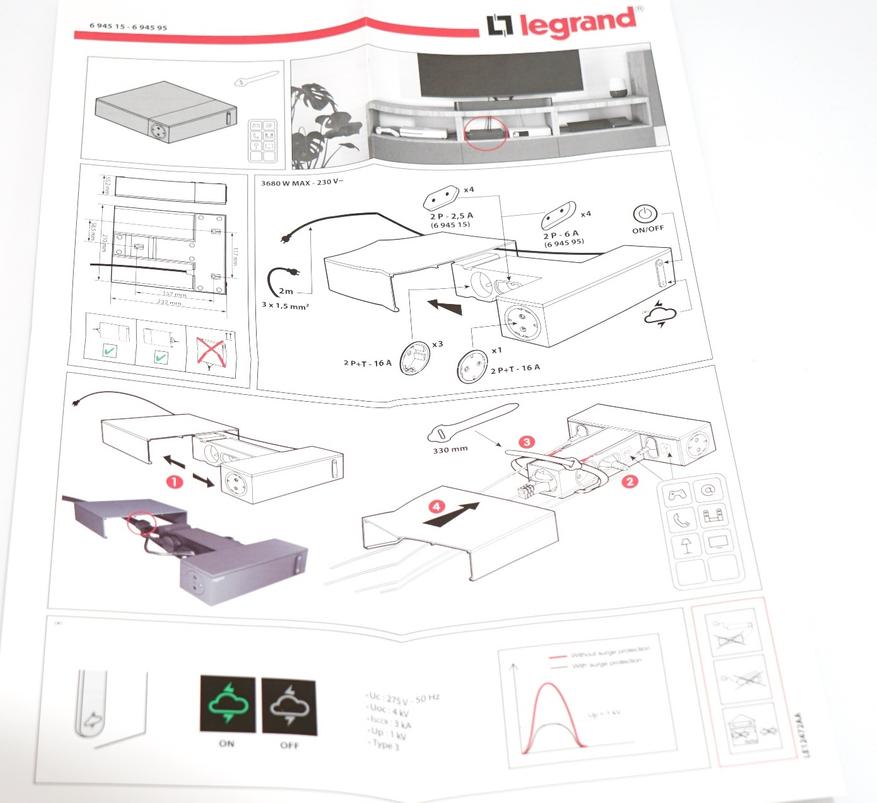

Перед использованием рекомендую пробежать глазами инструкцию – в ней приводится описание мощности выходов, а также режимов защиты устройства. Есть также и рекомендации по типовой установке/подключению периферии.

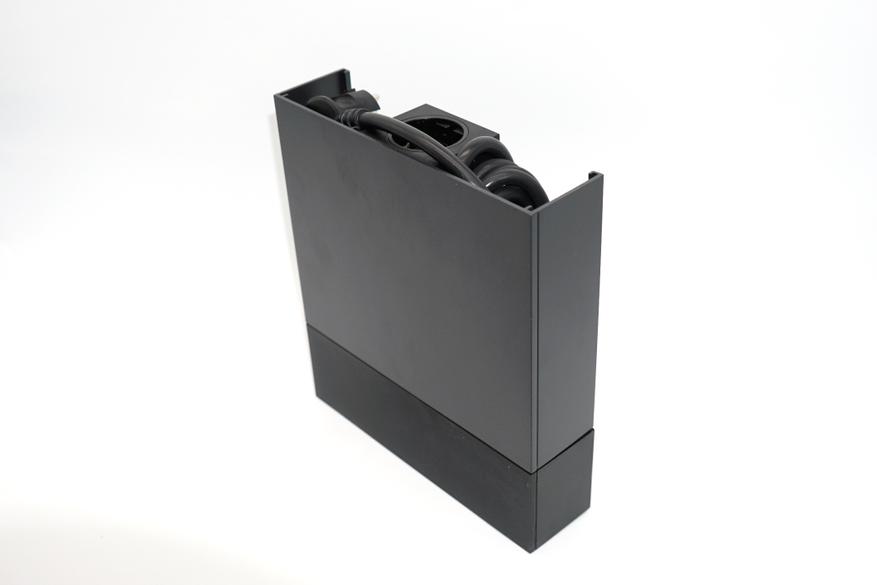

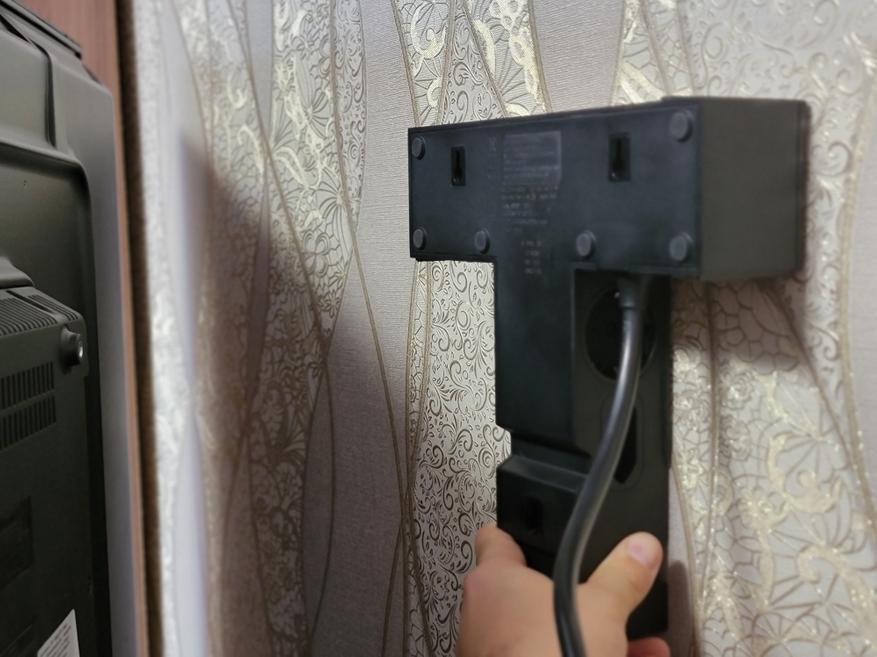

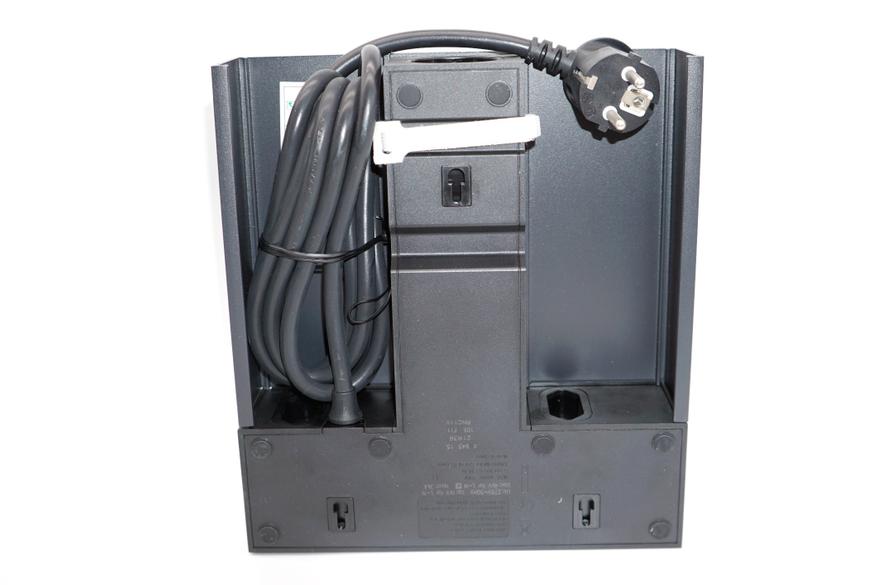

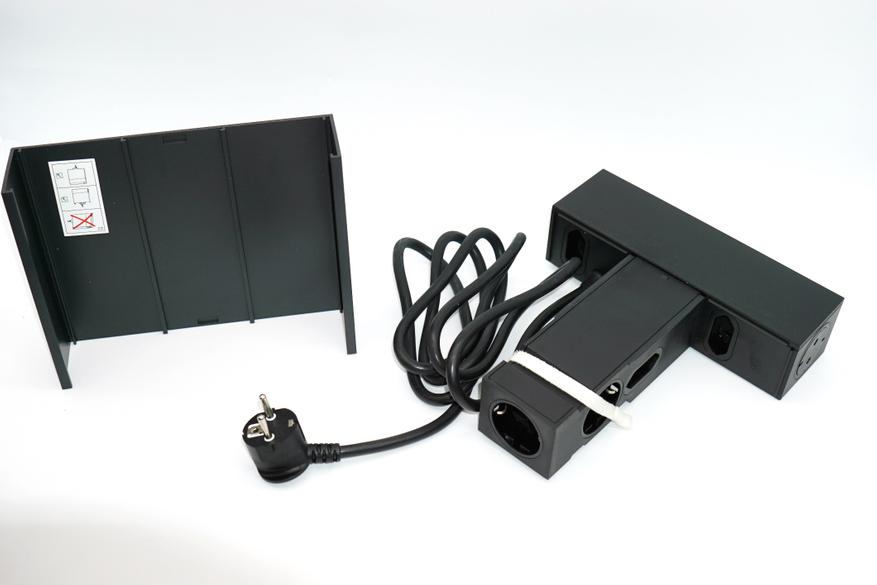

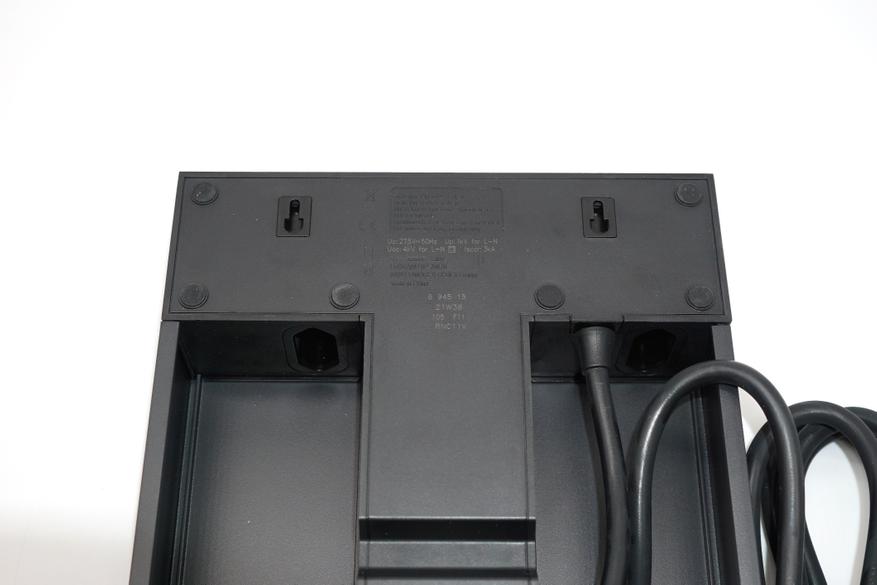

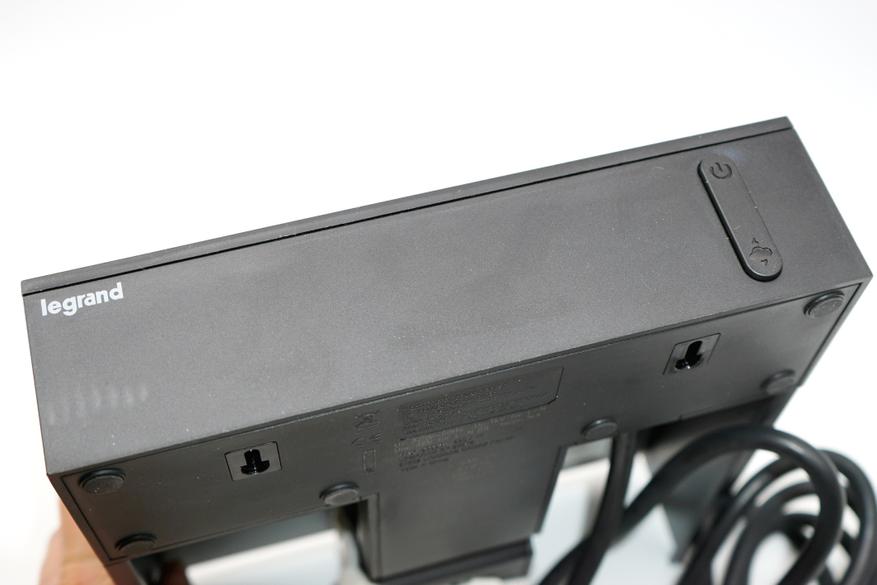

Металлический корпус съемный, крепится на салазках (установить можно любой их двух сторон). Под съемным корпусом видны розетки, расположенные на разные стороны.
При включении удлинителя на кнопку питания происходит измерения напряжения в сети. Если все нормально, загорается зеленый индикатор, и подключаются выходы через реле.

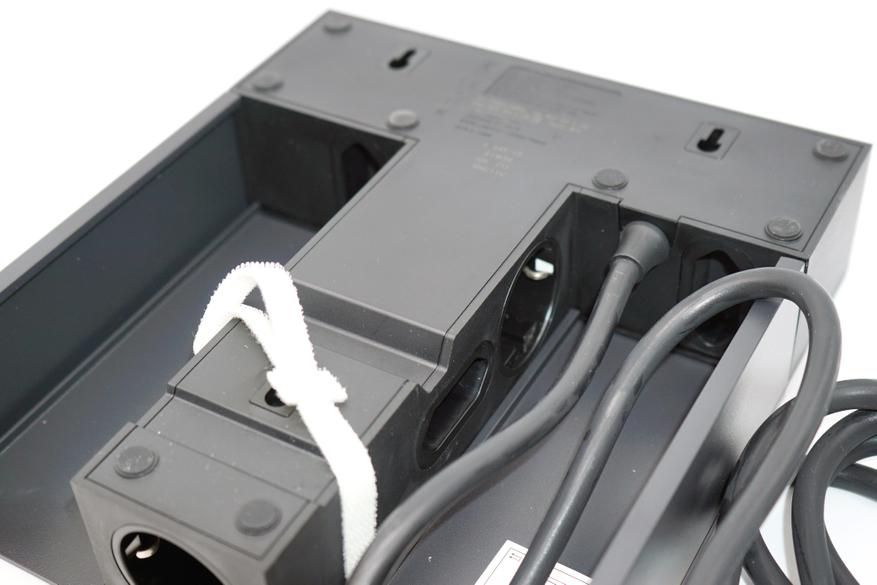

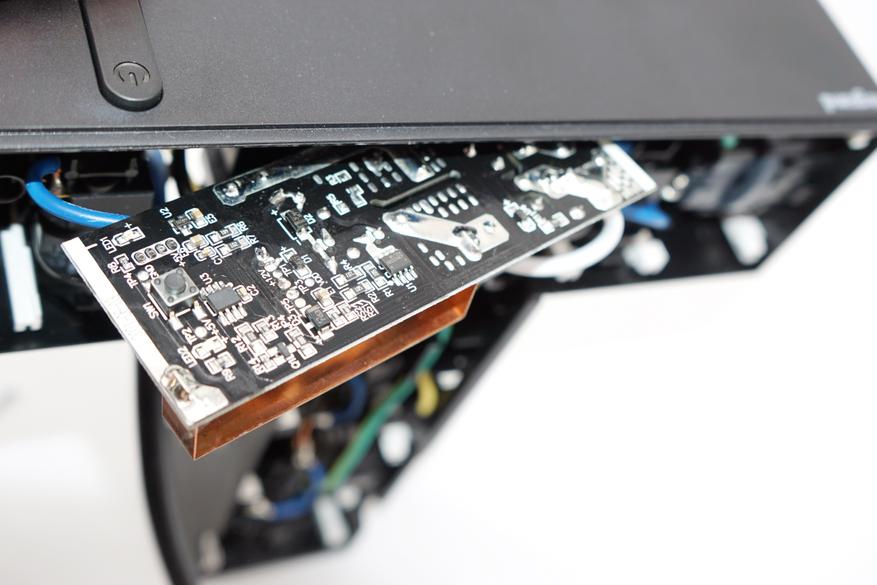

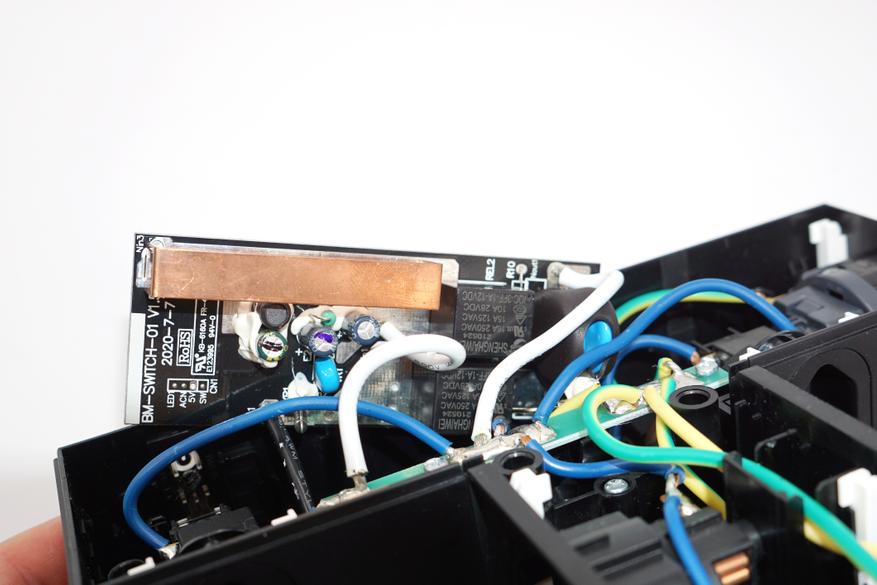

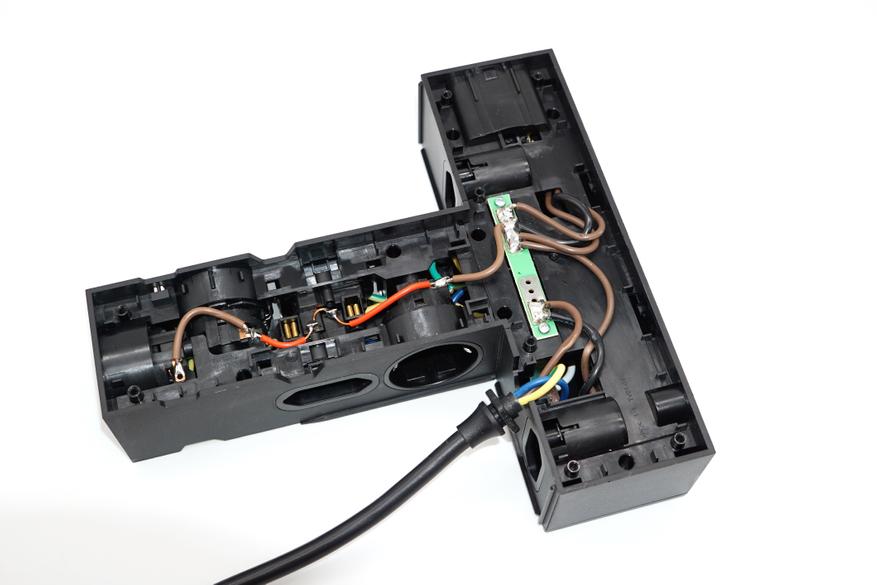

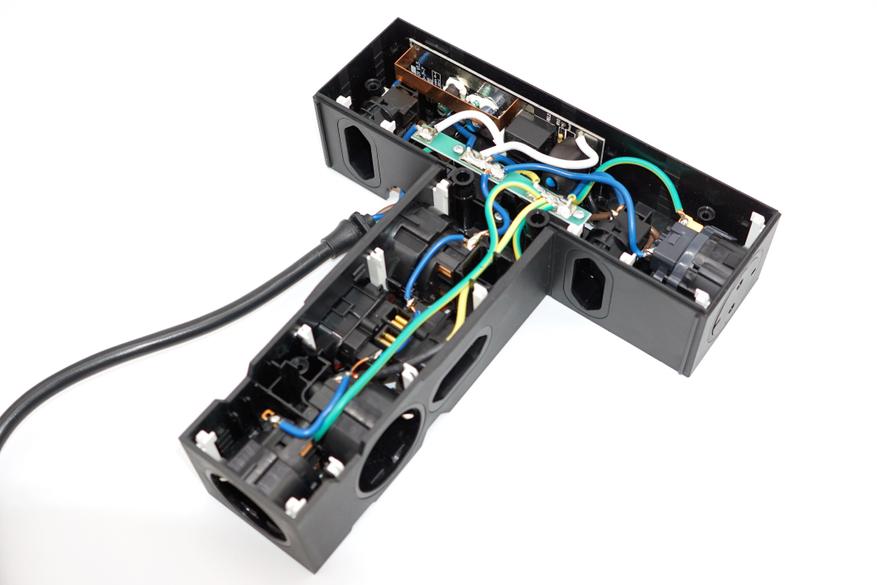

Обратите внимание на продуманную организацию дистрибьюторов питания и порядка подключения контактов розеток. Пайка качественная, следов флюса нет, все чисто. Отдельно расположена плата с индикаторами и элементами защиты. Тут расположены пороговый измеритель и релейная защита, а также варисторы. Для защиты самой платы имеется термопредохранитель.

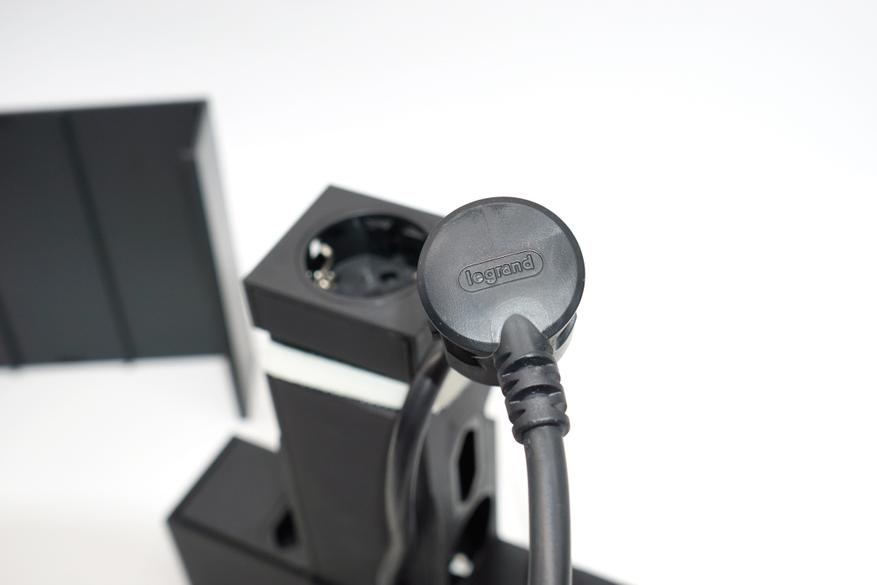

Из минусов отмечу пережатый провод вводной группы.

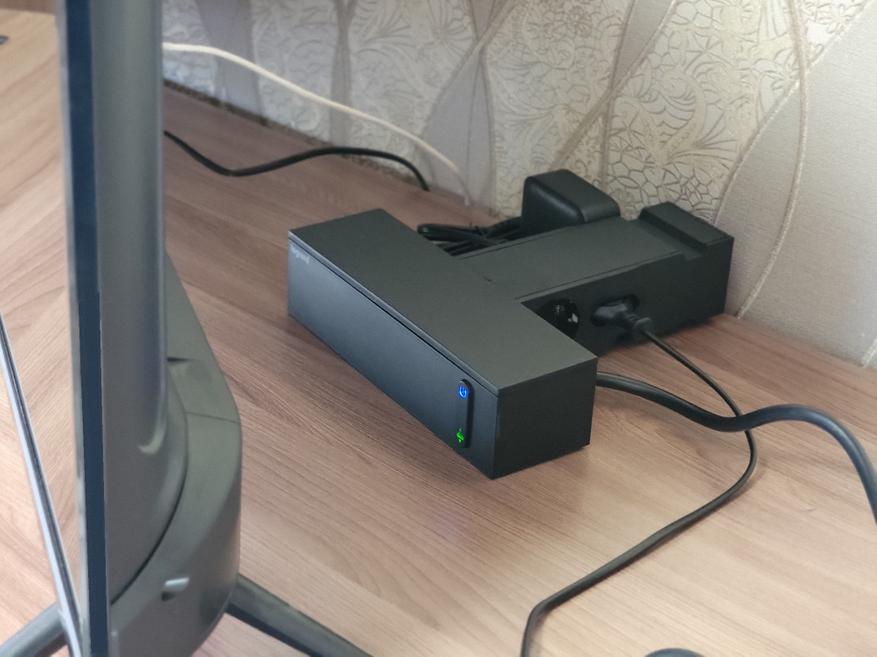

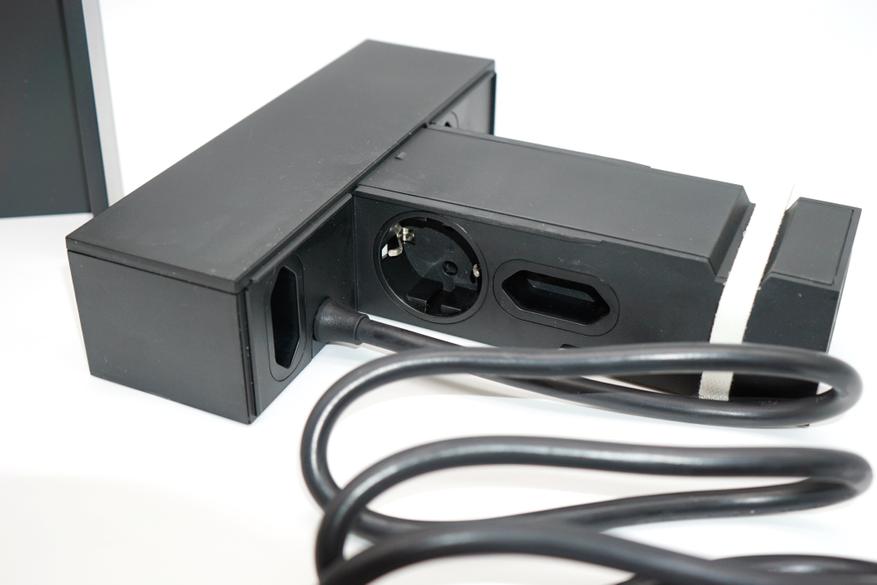

Продуманное расположение на разные стороны позволяет распределить подключаемые устройства наиболее разумным способом, а имеющаяся в комплекте велкро-стяжка поможет организовать порядок и закрепить все провода.

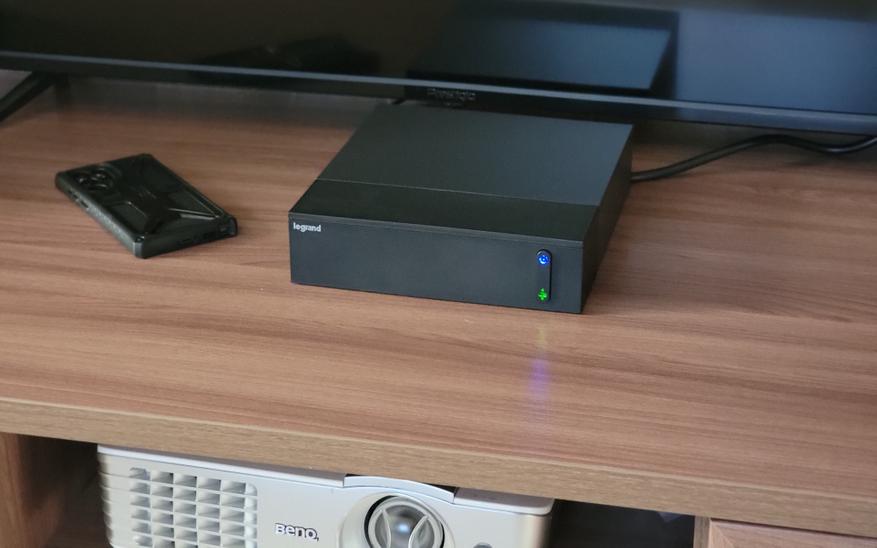

Удлинитель вполне удобен. На ТВ полке его можно разместить в непосредственной близости к устройствам – проигрывателю и медиаресиверу. Одновременно и обеспечивается защита всех устройств от импульсных перенапряжений. Но наибольший порядок получается при монтаже на стену за телевизором – тут и сам удлинитель скрыт от глаз, и все устройства компактно подключаются, минимизируя количество проводов. Если вам понравился подобный удлинитель, то приобрести его можно на крупных маркеплейсах таких как OZON и Yandex.Market, или в крупных магазинах электроники.
Дополнительно можно посмотреть рекомендательные статьи:
С другими тестами и обзорами смарт-гаджетов и техники, а также подборками вы можете ознакомиться по ссылкам ниже и в моем профиле.
Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Для того, чтобы найти крупицу истины в огромном количестве информации – загляните в мой личный блог на IXBT: обзоры тесты различных гаджетов, товаров и инструмента, а также подборки и списки интересных вариантов из китайских магазинов и не только. Постоянно добавляю свежие публикации и новые тематические направления.
| Умные часы в корпусе из нержавеющей стали и титана | Подборка народных мультиметров ANENG |
| Аккумуляторный гайковерт: какой лучше выбрать? Сравнение двух моделей с Алиэкспресс | Как проверить квартиру тепловизором |
| Классика возвращается. Флагманские смарт-часы Amazfit GTR4. Обзор и тест |
Автор Лексус Тойотович ПА Рейтинг +9062.10
Блог Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры 89 211 RSS Вступить Подписаться
Не упускай интересное! Подпишись на нас в ВК и Telegram.
Пожаловаться на комментарий
21 комментарий
Добавить комментарий
размещение розеток сбоку отличная идея, но Т-образная форма лишь доставит неудобства
Ну, классный прибор! Уникальные 1,5 кв. мм, 8 розеток, удобный монтаж, современный дизайн. Жаль что провод пережат. Надо брать. Но, пожалуй, сначала все-таки поищу информацию по диапазонам защиты, временем сработки и другими характеристиками, сравню их с одноклассниками.
А потом еще пробегусь по рынку с ценами. Побольше бы таких полезных обзоров!
Пережатый провод ни на что не влияет имхо. Просто при сборке так проложили, бывает. Если найдете инфу по защите и т.д. и тем более в сравнении с аналогами — поделитесь плз! было бы интересно почитать. Правда боюсь что-то подробно нарыть вряд ли получится, такую инфу мало кто афиширует (возможно коммерческая тайна?)
По характеристикам все что есть в инструкции:
Электрические характеристики
Напряжение: 230 В~
Мощность: 3680 Вт макс.
• Розетки 2К+З: 16 A
• Розетки 2К: 6 A (6 945 95)
10 A (6 945 96)
2,5 A (6 945 15)
• УЗИП: Uc: 275 В — 50 Гц
Uoc: 4 кВ
Isccr: 3,0 кА
Up: 1 кВ
Тип: 3
Полтора квадрата маловато конечно
Это почти 4 кВт.
Вам сколько надо? Сварочный аппарат подключить?
Удлинитель для ТВ и для строительной техники — это несколько разные модели.
Про защиту от импульсных перенапряжений вы поосторожнее. Подобные устройства обеспечивают только защиту III класса. Без I+II или хотя бы II класса (в зависимости от источника перенапряжения и энергии импульса) они бесполезны.
Производителю виднее. В инструкции все четко написано:
Принцип действия уэип:
Устройство защиты от импульсных перенапряжений Legrand оснащено варистором. При
возникновений перенапряжений варистор позволяет уменьшить разность напряжений, что могло бы привести к выходу из строя устройств. В установках с УЗИП варистор ограничивает перенапряжение на уровне нагрузки, допустимой для каждого устройства.
Рекомендации:
Чтобы повысить эффективность молниезащиты и защиты от перенапряжений, рекомендуется устанавливать УЗИП вблизи защищаемого оборудования и на вводе электроустановки.
Это скорее сетевой фильтр, а не просто удлинитель. Вселяясь четыре года назад в новостройку, в гостиной предусмотрел всё для телевизора: блок розеток, эзернет в тумбе, на месте установки ТВ и кабель-канал в стене от тумбы к месту навески ТВ. В спальнях тоже места для настенного телевизора с блоком розеток. В итоге почти всё это оказалось сделанным зря: ТВ в гостиной который год просто собирает пыль, никому не нужный и никуда не подключенный, хорошо хоть розетки в маминой спальне используются по назначению. Следующая итерация гостиной видимо будет уже без телевизора.
Наличие кожуха явно затрудняет использование устройства с внешними блоками питания, если и удастся подобрать положение, при котором можно закрыть кожух, БП в ограниченном пространстве может и перегреться.
P.S.:
Глядя на сабж, лежащий под телевизором на первом фото, создаётся впечатление, что Legrand начал продавать ТВ-боксы, уж очень похоже :).
Ещё один момент: хорошо бы замерить собственное энергопотребление устройства в ждущем режиме, а он тут точно имеется, внутри целый БП собственных нужд и блок управления. Это интересно в том смысле, что данный девайс заменяет ждущие режимы всех подключенных устройств своим, что на длительной дистанции может принести некоторую экономию.
И как устроено релейное управление, отключается только один проводник или оба, то есть, обесточивается ли нагрузка?
Как работает кнопка вкл/выкл, есть ли задержка как у ИБП?
Источник: www.ixbt.com
7 советов, какой удлинитель выбрать для дома
Даже если вы превосходно продумали расположение каждой розетки дома, рано или поздно случится ситуация, в которой потребуется использование удлинителя. Вам придется сходить в магазин, где и начнутся муки выбора. На первый взгляд, все просто. Надо брать тот, где провод длиннее, количество розеток – побольше, а цена при этом – поменьше.
Такой подход можно использовать, если вы собрались подключать настольную лампу или блендер. Если же речь идет о более мощной технике, то придется немного углубиться в вопрос. Так какой удлинитель выбрать для дома? изучаем тему вместе.
Тип удлинителя
Сначала немного теории – разберемся со всем тем разнообразием, которое вы обязательно встретите на полках магазинов. Итак, в зависимости от назначения и особенностей конструкции удлинители бывают:
- бытовые – самые простые и доступные. Блок розеток может быть с кнопкой включения – это максимум функциональности для данного типа приборов. Заземление может быть, а может и не быть. Длина провода варьирует от 1,5 до 10 м, сечение – от 0,75 до 1,5 мм, отчего зависит и максимальная мощность одновременно подключенных приборов, но об этом поговорим позже. Обычные удлинители можно подключать друг к другу, но у них нет защиты от короткого замыкания;
- сетевые фильтры – это продвинутые удлинители, которые оснащаются дополнительными опциями. Замыкатель защищает от перенапряжения, фильтрующий дроссель – от помех высокой частоты, варистор – рассеивает импульсные помехи. В некоторых моделях есть USB-разъемы на 1 или 2А для зарядки гаджетов. Сетевые фильтры защищают технику, но и стоят достаточно, а по габаритам – больше обычных удлинителей;
- садовые удлинители по конструкции похожи на бытовые, но защищены от попадания влаги. Это могут быть защитные шторки, автоматические выключатели или предохранители. Такие устройства отличаются длинным проводом – от 20 до 100 м, могут быть оснащены штырем для удобного крепления в грунте. Единственный недостаток таких удлинителей – габаритность и неудобство в хранении.
Большинству из вас подойдет обычный бытовой удлинитель, но и они бывают разные, потому, прежде всего, необходимо ответить себе на ряд вопросов:
- Какое расстояние от розетки к технике?
- Какая техника будет подключена, какова ее мощность?
- В каких условиях будет эксплуатироваться удлинитель?
- Какими дополнительными функциями должен обладать прибор?
По сути, ответы на все эти вопросы и есть основные параметры выбора удлинителя для дома.
Длина кабеля
Параметр, который обращает на себя внимание в первую очередь, — это длина кабеля. Чем длиннее провод, тем большую свободу получает пользователь, ведь можно находиться на достаточном удалении от розетки. Когда речь идет о гаражах, террасах и дачах, это бесценно.
Помните, что чем длиннее кабель, тем больше мощности теряется, а если вы подключили некачественное или неисправное изделие, то может произойти перегрев, а дальше – возгорание кабеля или короткое замыкание.
С чересчур длинным кабелем будет сложно работать тогда, когда вся его длина не требуется. Придется сматывать его, но при этом стоит помнить, что номинальную нагрузку устройство выдерживает только с размотанным проводом. Производитель должен указать максимальный ток при смотанном и размотанном кабеле.
На стройке и в гараже, когда приобретается удлинитель с длиной провода до 20 м, лучше использовать модели, оснащенные катушкой для сматывания, но и тут стоит быть предельно осторожным. Дело в том, что при работе мощного оборудования провод будет нагреваться, потому лучше покупать удлинители с предохранителями – они защищают от перегрузки.
В домашних же условиях при подключении мощного оборудования лучше разматывать провод, чтобы обеспечить наилучший отвод тепла. Считается, что нагрев кабеля до 65 0 С допустимый, но только представьте себе, что может произойти, если витки такого нагретого провода будут соприкасаться между собой! Начнет плавиться изоляция, а там и до замыкания недалеко.
В продаже можно найти устройства с длиной провода от каких-то 0,5 м до 50 м и даже больше. Оптимальная длина кабеля в удлинителе для бытовых условий – от 3 до 7 м.
Сечение провода и максимальная нагрузка
Два этих параметра находятся в прямой зависимости друг от друга: чем больше сечение у провода, тем большую нагрузку он сможет выдержать. Простой аналог – диаметр водопровода. Чем больше потребителей, тем больше должна быть труба, чтобы у всех был нормальный напор.
Удлинители делают из стандартных проводов, потому возможны следующие варианты сечения:
- 0,75 мм2 – рассчитан на ток до 6А или напряжение 1380 Вт. Отличный вариант для ламп и зарядных устройств, а также современных телевизоров — у них мощность небольшая;
- 1,00 мм2 – проводит ток 10А, напряжение 2300 Вт. Подойдет для подключения не особо мощных бытовых приборов и инструментов
- 1,5 мм2 – рассчитан на ток 16А, напряжение 3680 Вт. Может использоваться со стиральной машиной, обогревателем, любой строительный техникой бытового назначения;
- 2,5 мм2 и более – удлинители, необходимые на стройке и в производственных условиях, годятся для подключения мощных приборов и техники.
Для грубых расчётов можно использовать следующее правило: 1 мм2 сечения провода выдерживает ток 10 А.
Есть даже удлинители с жилой 0,5 мм2, но включать в них что-то мощнее настольной лампы строго не рекомендуется. Для домашних условий лучше всего брать прибор с проводом не менее 1,5 мм2, чтобы это было более-менее универсальное устройство с защитой от дураков, так как всегда найдется тот, кто не посмотрит на максимальную нагрузку и подключит к удлинителю мощный обогреватель.
Удлинители с проводом более 50 м обязательно должны иметь кабель площадью сечения не менее 2,5 мм2.
Информацию о сечении кабеля можно найти на самом проводе – он маркируется соответствующим образом. Как правило, наружный диаметр провода говорит о сечении, но случаются и исключения. Понятно одно – если к блоку розеток ведет тонюсенький кабель, то подключать лучше маломощные электроприборы.
Сначала продумайте, какие приборы вы собираетесь подключать, а потом идите покупать удлинитель. Рекомендуем брать с запасом, так как в будущем в перечень подключаемых устройств могут попасть и более мощные приборы. Учтите, что если удлинитель выдерживает 10А – это не значит, что в каждую розетку можно вставить прибор на 10А. Речь идет о суммарной нагрузке.
Что будет, если превысить допустимую нагрузку? Может нагреться и начать плавиться проводка, сгореть места соединения проводов, в итоге – задымления и пожары.
Тип кабеля
Тип провода подбирается в зависимости от тех условий, в которых будет работать удлинитель. Среди наиболее распространённых вариантов:
- ПВС – провод имеет оболочку из пластифицированного ПВХ, жилы из меди, круглое сечение, стоит недорого, что сказывается на итоговой цене удлинителя. Материал боится отрицательных температур, на морозе дубеет, а также подвержен истиранию. Для бытовых условий, когда удлинитель особо не дергают и не замораживают, такой тип кабеля подходит отлично. Еще один минус – достаточная массивность, но она становится критичной при сечении жилы более 2,5 мм2;
- ШВВП используется гораздо реже, отличается плоским срезом. За счет менее толстой изоляции кабель занимает меньше места. Для бытовых условий подходит, а вот при больших нагрузках, например, на стройке, может не выдержать и прийти в негодность;
- КГ (кабель гибкий) подходит для тяжелых условий. Изоляция жил и оболочка кабеля выполняется из каучука. Такой кабель выдерживает мороз и жару, устойчив к механическим нагрузкам, потому для тяжелых строительных условий это лучший вариант. Тем не менее, такой провод нельзя долго оставлять под прямыми солнечными лучами.
Количество розеток и тип вилки
Число розеток варьируется от 1 до 4, а то и до 5-6. Столь большое количество гнезд делают не для того, чтобы вы одновременно использовали сразу 4-6 приборов, а чтобы можно было вставить вилку и не вынимать ее продолжительное время. Свободные гнезда все равно остаются. Таким образом, и удлинитель, и провод электроприбора прослужат дольше.
Не гонитесь за большим количеством розеток – берите тот удлинитель, который соответствует вашим потребностям. Если собираетесь подключать только один прибор, то нет смысла брать удлинитель на 4 розетки.
Обратите внимание на то, как расположены втычные контакты розеток. Наиболее удобное расположение – по диагонали. В остальных случаях может быть проблематично подключить два устройства в соседние розетки.
Осмотрели розеточный блок? Самое время глянуть на вилку удлинителя. Предпочтение отдавайте литым вилкам, которые надежнее и безопаснее. Кроме того, такие вилки сложнее в производстве, потому нарваться на кустарный удлинитель в этом случае будет сложнее.
Заземление
Заземление – полезная опция, которая снизит риск поражения током при работе неисправного электроприбора, а также уменьшит уровень помех в оборудовании, подключенных в одной сети или расположенных рядом. Особенно важна заземляющая жила при подключении к удлинителю стиральной машины и холодильника. Правда, актуальным заземление будет лишь тогда, когда квартира подключена к контуру заземления.
Что еще надо знать?
Рассматривая удлинитель, обратите также внимание на следующие параметры:
- уровень защиты от пыли и влаги. Для эксплуатации в домашних условиях выбирают изделия с уровнем защиты IP20, они не устойчивы к повышенной влажности и запыленности. Если же удлинитель необходим для работы на улице, в гараже, в ванной или на стройке, смотрите в сторону моделей с уровнем защиты IP44;
- защитные шторки на розетках станут дополнительным препятствием для проникновения влаги и пыли. Полезными они будут и в квартирах, где есть дети;
- кнопка выключения позволит обесточить все приборы, не вынимая сам удлинитель из розетки. Не путать это дополнение с защитой от перенапряжения. Кнопка выключения не делает удлинитель сетевым фильтром.
И напоследок несколько примеров подбора подходящего удлинителя:
- для оборудования рабочего места с компьютером (ноутбук или монитор с системным блоком), принтером, колонками, роутером лучше взять сетевой фильтр с 4-5 разъемами. Дополнительный USB-разъем также пригодится;
- для работы со строительным инструментом, например, дрелью или шуруповертом, подойдет самый обычный удлинитель с одним гнездом. Он компактнее, удобнее в переноске, да и соседние розетки не запылятся;
- для гостиной, где необходимо подключить, например, телевизор, лампу и пару зарядных устройств, подойдет самый простой удлинитель (при наличии жилы заземления берите соответствующий прибор) с нужным вам числом розеток. Сечение лучше взять с запасом, так как рано или поздно кому-то понадобится включить фен или обогреватель;
- для дачи, если планируется использовать газонокосилку, лучше всего подойдет удлинитель на катушке – его длинный провод аккуратно смотан в кольца и закреплен, и лишняя длина не будет мешать выполнять работу. Подойдет такой прибор и для гаража, если необходимо включать сварочный инвертор. Только будьте осторожны и следите, чтобы плотно смотанный провод не перегревался.
В завершение – полезное видео, где вы отыщите еще несколько советов по выбору удлинителя.
