КВН-49 (аббревиатура от фамилий разработчиков Кенигсон, Варшавский, Николаевский, 1949 год) — чёрно-белый телевизор, выпускавшийся в СССР в различных модификациях с 1949 до 1962 года. Первый массовый телевизор в СССР и один из первых в мире, рассчитанных на стандарт разложения 625/50, принятый в Советском Союзе в 1945 году [1] .

• 1 История
• 2 Производство

• 2.1 Модернизация

История

В разделе не хватает ссылок на источники (см. также рекомендации по поиску).

Информация должна быть проверяема, иначе она может быть удалена. Вы можете отредактировать статью, добавив ссылки на авторитетные источники в виде сносок. Эта отметка установлена 4 сентября 2022 года.

В 1944 году в СССР была начата разработка стандарта чёрно-белого телевидения на 625 строк. 4 ноября 1948 года Московский телецентр на Шаболовке приступил к регулярному телевизионному вещанию по новому стандарту разложения изображения на 625 строк, который впоследствии стал общеевропейским [1] .

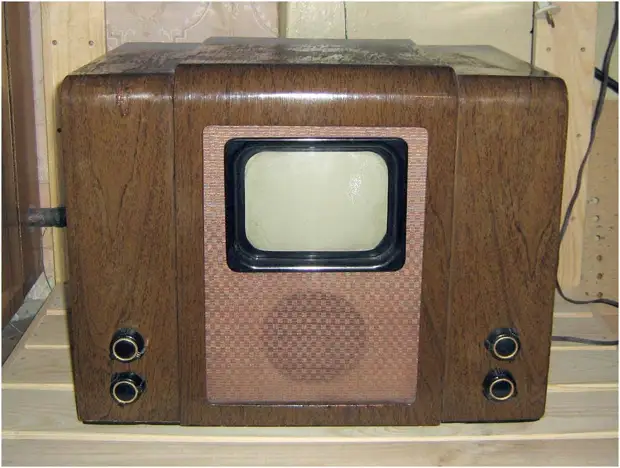

Телевизор КВН — 49. 1956 года выпуска.

Разработка первых телевизоров на 625 строк проводилась в ВНИИТ (город Ленинград) и координировали её М. Н. Товбин , В. А. Клибсон и главный инженер института А. В. Дубинин . В течение 1946—1948 годов группа инженеров в составе В. К. Кенигсона , Н. М. Варшавского и И. А. Николаевского при активном участии А. В. Дубинина создала телевизор «Т-1», получивший известность под аббревиатурой «КВН», составленной по первым буквам фамилий его основных конструкторов [1] . В дальнейшем этот телевизор получил наименование «КВН-49», отражающее год начала производства.

Производство

Телевизор был тщательно испытан и принят для крупносерийного производства Межведомственной комиссией во главе с главным инженером Московского телецентра С. В. Новаковским . В 1949 году к его массовому выпуску приступил Александровский радиозавод (АРЗ) под руководством директора завода М. М. Жулева. Впоследствии выпуск телевизоров этого типа был также налажен на заводах БРЗ, «Электросигнал» (Воронеж), «Маяк» (Киев), «Россия» (Ленинград), ВНИИТ (Ленинград), Московский радиозавод, «Квант» (Новгород) и других предприятиях [2] . Часть телевизоров первых выпусков позволяла использовать два стандарта разложения [3] : новый, на 625 строк, и старый, «немецкий» на 441 строку, использовавшийся в Ленинградском телецентре до мая 1951 года [1] .

Модернизация

Этот раздел имеет чрезмерный объём или содержит маловажные подробности неэнциклопедичного характера.

Если вы не согласны с этим, пожалуйста, покажите в тексте существенность излагаемого материала. В противном случае раздел может быть удалён. Подробности могут быть на странице обсуждения.

В процессе производства в телевизор вносились различные усовершенствования (модернизации), что отражалось добавлением к названию приёмника отдельных букв. Большинство модернизаций было связано с добавлением и заменой ламп, поскольку изначальная схема телевизора в погоне за простотой и дешевизной была сделана чересчур примитивной. Внешне модификации телевизора неотличимы.

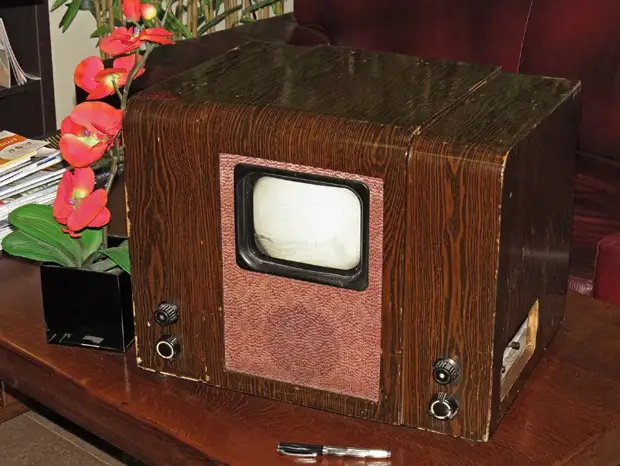

Телевизор КВН-49 ( после реставрации.)

Список основных разновидностей телевизора, выпускавшихся в разные годы [4] :

• «КВН-49-1» — с 1948 по 1950 год;
• «КВН-49-А» — с 1950 по 1952 год;
• «КВН-49-Б» — с 1952 по 1955 год;
• «КВН-49-4» — с 1953 по 1958 год;
• «КВН-49-М» — с 1954 по 1955 год;
• «КВН-49-4(А)» 1 выпуск — с 1955 по 1959 год;
• «КВН-49-4(А)» 2 выпуск — с 1959 по 1960 год.

С 1962 года выпуск «КВН-49» на АРЗ был прекращён, и завод перешёл на производство унифицированного телевизора типа «Рекорд».

Конструкция

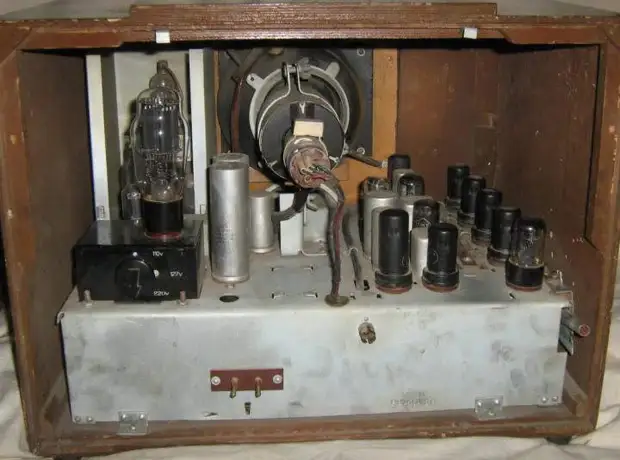

Телевизор мог принимать три существовавших ТВ канала, с частотами несущих видеосигнала 49,75 МГц, 59,25 МГц и 77,25 МГц [3] . Тип приёмника — одноканальный (нет отдельного ВЧ-тракта звука) приёмник прямого усиления, промежуточная частота канала звукового сопровождения получается в результате биений несущих частот изображения и звука [4] [ неавторитетный источник? ] . Такое решение позволило упростить устройство телевизора, в котором использовано всего 16 радиоламп [4] . В ступенях усиления высокой частоты используются пентоды — шесть ламп 6AC7 (6Ж4) и 6AG7 (6П9) в выходном каскаде видеоусилителя.

В канале звукового сопровождения используются пентод 6SJ7 (6Ж8) — детектор, двойной триод 6Н7 (6Н7С) и лучевой тетрод 6V6 (6П6С) — предварительный и оконечный усилители [3] . Номинальная выходная мощность — 1 Вт.
Одним из главных недостатков телевизора было низкое качество звука, сопровождавшегося шумами и хрипами. Это было следствием неудачной схемы звукового тракта, выбранной при проектировании [2] .

В развёртке используются три лампы — двойные триоды — 6Н8М (6Н8С) для синхронизации, выходной каскад кадровой развёртки и задающий генератор строчной развёртки. В качестве выходной лампы строчной развёртки используется лучевой тетрод Г-807 [3] . Высоковольтный кенотрон 1Ц1 (1Ц1С) служит для выпрямления высокого напряжения питания анода кинескопа.
В выпрямителе питания применён кенотрон 5U4G (5Ц3С).

В телевизоре используется кинескоп ЛК-715А (в новом обозначении 18ЛК1Б [1] ) с круглым экраном диаметром 180 мм без ионной ловушки. Фокусировка и отклонение электронного луча осуществляются магнитными полями. В более поздних модификациях применялись кинескопы 18ЛК5Б. Фокусирующе-отклоняющая система (ФОС) состоит из трёх катушек: строчных, кадровых и фокусирующей.

Размер изображения на экране кинескопа составляет 140×105 мм при горизонтальной чёткости 400 твл в центре экрана. Для увеличения размеров изображения завод выпускал отдельную приставную увеличительную стеклянную или пластмассовую линзу, наполняемую дистиллированной водой или глицерином.

Потребляемая от сети (110, 127, 220 В 50 Гц) мощность составляет для «КВН-49-А» и «КВН-49-Б» 216 Вт, для «КВН-49-4» — 200 Вт.

Габариты — 380×490×400 мм, масса — 29 кг [4] .

Народный телевизор

В разделе не хватает ссылок на источники (см. также рекомендации по поиску).

Информация должна быть проверяема, иначе она может быть удалена. Вы можете отредактировать статью, добавив ссылки на авторитетные источники в виде сносок. Эта отметка установлена 4 сентября 2022 года.

Телевизор «КВН-49» был весьма популярен у населения, и его по праву можно было назвать «народным телевизором». Порядка половины выпущенных телевизоров подвергались ремонту в течение гарантийного срока, в связи с чем в народе аббревиатуру «КВН», применительно к этому телевизору, расшифровывали как «купил — включил — не работает» или «крутанул — вертанул — не работает».

Название появившейся в 1961 году и существующей до сих пор передачи КВН («Клуб весёлых и находчивых») было аллюзией на марку наиболее популярного в те годы телевизора [5] .

Примечания

1. ↑ 1,01,11,21,31,4Леонид Чирков.Мировой системе телевизионного разложения — 50 лет(рус.) // «625» : журнал. — 1998. — № 7 . — ISSN0869-7914. Архивировано 11 января 2012 года.
2. ↑ 2,02,1Телевизионные приёмники серии КВН-49 (Т-1)(рус.)(недоступная ссылка). Виртуальный музей и справочник — «Отечественная радиотехника XX века». Дата обращения: 31 декабря 2012.Архивировано 17 мая 2013 года.
3. ↑ 3,03,13,23,3Двухстандартный телевизор КВН-49 на 441 строку(рус.)(недоступная ссылка). Виртуальный музей и справочник — «Отечественная радиотехника XX века». Дата обращения: 31 декабря 2012.Архивировано 27 октября 2012 года.
4. ↑ 4,04,14,24,3Телевизоры серии КВН-49(рус.) . Справочник по отечественной ламповой радиоаппаратуре (31 декабря 2012). Дата обращения: 31 декабря 2012.Архивировано 24 сентября 2012 года.
5. ↑«С чего всё начиналось» на KVN.RU(неопр.) . Дата обращения: 26 мая 2017.Архивировано 5 июня 2017 года.

Литература

• Покровский К., Троицкий Л.Телевизор «КВН-49»(рус.) // «Радио» : журнал. — 1950. — № 8 . — С. 43—47 . Архивировано 27 октября 2012 года.(недоступная ссылка с 16-11-2016 [2354 дня])
• Н. И. Бабкин.Ремонт телевизоров КВН-49(рус.) / отв. редактор Л. В. Фёдоров, редактор Л. В. Троицкий, тех. редактор В. И. Сушкевич, корректор К. В. Ложикова. — М. : Связьиздат/Государственное издательство литературы по вопросам связи и радио, 1957. — 116 с. — 160 000 экз.
• В. Ф. Зайцев.(рус.) . — М. : Связьиздат/Государственное издательство литературы по вопросам связи и радио, 1951. — 79 с. ; 2-е изд., перераб. и доп. — Москва : Связьиздат, 1952. — 80 с.; 3-е изд., перераб. и доп. — Москва : Связьиздат, 1954. — 84 с.
• Технология установки кинескопа 35ЛК2Б в телевизор КВН-49-4 (рус.) / Министерство бытового обслуживания населения РСФСР. Научно-исследовательский технохимический институт бытового обслуживания «НИТХИБ». — М. : Лег. индустрия, 1968. — 34 с.
• Технология индивидуально-пооперационного ремонта телевизоров типа КВН-49-4 в специализированных мастерских (рус.) / Министерство бытового обслуживания населения РСФСР. Научно-исследовательский технохимический институт бытового обслуживания «НИТХИБ». — М. : Лег. индустрия, 1968. — 97 с.

Ссылки

• Экспонат в музее
• Обобщённо-ознакомительная статья о КВН-49

• Телевизионные приёмники СССР
• История телевидения
• 1940-е годы
• 1950-е годы

• Руниверсалис:Cite web (не указан язык)
• Руниверсалис:Стилистически некорректные статьи
• Руниверсалис:Статьи с шаблонами недостатков по алфавиту
• Руниверсалис:Статьи с разделами без ссылок на источники с сентября 2022 года
• Руниверсалис:Разделы с сомнительной значимостью
• Руниверсалис:Статьи с нерабочими ссылками с ноября 2016
• Руниверсалис:Статьи с текстом из источников со свободной лицензией
• Руниверсалис:Статьи начального уровня

Источник: xn--h1ajim.xn--p1ai

Когда появился телевизор квн

Телевизионный приёмник чёрно-белого изображения «КВН-49» выпускался с начала 1949 года. Известные заводы изготовители: Александровский радиозавод. Бакинский радиозавод. Воронежский завод «Электросигнал». Киевский завод «Маяк». Ленинградский завод «Россия». Ленинградский НИИ телевидения. Московский радиозавод.

Новгородский завод «Квант». Одним из первых массовых серийных телевизоров был »КВН-49» разработанный в Ленинградском НИИ телевидения в 1947 году и выпущенный на его опытном заводе в 1948 году в количестве 20 штук. Сочетание »КВН» произошло от первых букв фамилий разработчиков: В.К.Кенигсона, Н.М.Варшавского и И.А.

Николаевского, а цифровое дополнение »49» год начала производства. Очень трудно разобраться в буквах и цифрах после «49», так как первые телевизоры именовались как «КВН-49» (Т-1) и «КВН-49» и «КВН-49-1», были и модернизации «КВН-49-А» и «КВН-49-Б». Первым будем считать всё же телевизор »КВН-49-1», который представляет собой 16-ламповый приёмник прямого усиления.

Применение такой схемы для канала изображения позволило достигнуть чёткости и устойчивости картинки, а также использование разноса между несущими частотами изображения и звука в качестве ПЧ звука уменьшило число радиоламп в приёмнике и снизило его стоимость. Телевизор »КВН-49-1» рассчитан на приём в любом из 3 каналов.

Изображение размером 105х140 мм воспроизводится на экране кинескопа ЛК-715-А, который вскоре был заменён на 18ЛК1Б. Звук воспроизводится громкоговорителем 1ГД-1. Питание телевизора осуществляется от сети переменного тока: 110, 127 или 220 В. Потребляемая мощность 220 Вт. Телевизор выполнен в настольном оформлении с размерами 380х400х490 мм и весом 29 кг.

В телевизоре 11 ручек управления, из них четыре основных выведены на переднюю стенку, это слева контрастность и громкость (нижняя), справа выключатель сети, объединённый с яркостью и фокусировкой (внизу), остальные 7 ручек расположены справа, на боковой стенке. На задней стенке расположены: клеммы антенны, переключатель программ, колодка переключения сети и предохранитель.

Чувствительность телевизора по каналам изображения и звукового сопровождения 800. 1000 мкВ. Разрешающая способность изображения 350. 400 линий. При окончании передач телевизор автоматически отключался от сети.

Небольшая серия телевизоров до 1951 года имела возможность приёма программ в 2-х стандартах 441 и 625 строк.

Телевизор «КВН-49-А». Разработан в 1948 году. Серийный выпуск с 1949 года. Следующей модификацией ещё не выпускаемого серийно телевизора стала модель »КВН-49-А». Вся модернизация свелась к установке нового кинескопа типа »18ЛК4Б» и доработке электрической схемы.

В этом телевизоре практически удалось избавится от фона переменного тока, слышимого в громкоговорителе предыдущей модели, но из-за неудачной схемы детектора звука без применения ограничителя амплитуды, в динамике теперь прослушивался рокот кадровых синхроимпульсов. Были и другие недоработки характерные так же и для первой модели, это создание строчной развёрткой помех радиоприёму в радиусе до 300 метров, невысокое качество радиодеталей, радиоламп, панелей для радиоламп и кинескопа, на котором появлялось ионное пятно и потеря эмиссии уже через несколько месяцев работы.

Телевизор «КВН-49-Б». Разработан в 1948 году. Серийный выпуск с 1949 года.
В этой версии появилась минусовая шина смещения, цепочка восстановления постоянной составляющей видеосигнала, диодный дискриминатор, другие важные усовершенствования. Потребляемая от сети мощность уменьшилась на 20 Вт, улучшилась синхронизация и качество картинки, исчез ненавистный рокот из динамика ТВ. Настройка контуров УВЧ в телевизоре производится латунными сердечниками вместо подстроечных конденсаторов; каждый канал имеет отдельный контур для ослабления сигналов звукового сопровождения; в качестве амплитудного детектора применён диодный детектор (вместо анодного), вторая половина лампы диодного детектора используется для восстановления постоянной составляющей, подаваемой на управляющий электрод приёмной трубки для автоматической регулировки средней яркости изображения; развёртывающие устройства закрыты чехлом-экраном с целью ослабления помех от телевизора расположенным поблизости радиовещательным приёмникам; отсутствует потенциометр регулировки уровня сигналов синхронизации и междуламповый трансформатор в усилителе НЧ. В телевизоре »КВН-49Б» применяется новая приёмная трубка »18ЛК5Б» с ионным уловителем.

Телевизор «КВН-49-4». Серийный выпуск с 1953 года.
С начала 1953 года в серию пошёл самый массовый телевизор »КВН-49-4» модернизированный на Московском радиозаводе в 1952 году, который выпускали несколько заводов страны до 1962 года. В модели была улучшена линейность развёртки по строкам, повышено напряжение на аноде кинескопа, улучшены чёткость изображения на краях экрана, заменён громкоговоритель. Улучшен монтаж и его качество.

Изменение последовательного питания фокусирующей катушки на параллельное снизило общий расход тока на 15 мА и повысило плавность регулировки фокусирования изображения вне зависимости от яркости. Исключена ручка регулировки чувствительности.

Введено дополнительное сопротивление в минусовый провод вторичной обмотки силового трансформатора, что снизило величину импульсного значения анодного тока в момент включения и тем самым облегчило режим кенотрона. Некоторые радиодетали исключены из схемы.

С начала выпуска в телевизоре применялся кинескоп »18ЛК5Б», затем усовершенствованный »18ЛК7Б» или »18ЛК15» с ионным уловителем. А впрочем чаще применяли кинескоп который был в наличии. Всеми заводами было выпущено 1. 300. 000 тыс. телевизоров »КВН-49-4».

Телевизор «КВН-49-4А». Малосерийный выпуск с 1954 года.
Одним из четырёх заводов, выпускавших параллельно телевизор »КВН-49-4» в начале 1954 года была проведена ещё одна модернизация телевизора, получившего а наименование литер »А». Телевизор стал именоваться как »КВН-49-4А». Были замечены изменения в электрической схеме, другом применённом кинескопе. Подробнее, что дал литер »А» телевизору «КВН-49-4» можно посмотреть в описании модели.

Телевизор «КВН-49-М». Малосерийный выпуск с 1954 года.
Небольшой серией был выпущен семнадцати-ламповый телевизор »КВН-49-М» по конструкции схожий с предыдущим, за исключением блока строчной развёртки, в схему которой были внесены существенные изменения с целью повышения напряжения анода кинескопа. В телевизоре был установлен новый уже больший кинескоп »23ЛК1Б» или »23ЛК2Б» с размером изображения 135х180 мм и ионным уловителем.

Источник: rw6ase.narod.ru

Легендарный КВН-49

За почти 85 лет существования телевидения человечество создало огромное количество разнообразных моделей телевизионных приемников. Но только первых помнят всегда. И таким первым советским телевизором стала модель КВН-49. Это был не просто телевизор, это был прорыв, открывший огромное направление деятельности человека, и сделавший телевидение доступным для всех…

КВН-49 был черно-белым телевизором, который серийно выпускался с 1949 по 1960 годы. Его разработка началась еще в 1944 году. Советский Союз еще вел войну с Германией, но уже задумывался о таком перспективном направлении, как телевидение, что лишний раз доказывает важность подобной технической инновации.

Разработка КВН-49 велась в Ленинграде, во Всесоюзном НИИ телевидения. Рабочая группа состояла из трех инженеров – Кенигсона, Варшавского и Николаевского. Отсюда и аббревиатура (КВН) ставшая маркой первого советского телевизора.

Примечательно, что многие ассоциировали название с популярной игрой – Клубом Веселых и Находчивых, но это, скорее, игра позаимствовала название у телевизора, потому что появилась гораздо позже.

Даже начальный стандарт сигнала, который собирались начать транслировать в Москве, подгоняли под параметры разрабатываемого телевизора. Т.е. сначала сделали приемник и только потом под него разработали передатчик.

В конце 1948 году началось регулярное телевещание с московского телецентра, которое велось в стандарте разложения изображения в 625 строк, т.е. так, чтобы его можно было воспроизвести на КВН-49.

Как только процесс телевещания был отработан, КВН-49 стал поступать в продажу. Это было примитивное устройство, способное принимать всего три канала. Правда, больше и не нужно было. Размер круглого экрана у КВН-49 был диаметром всего 180 мм.

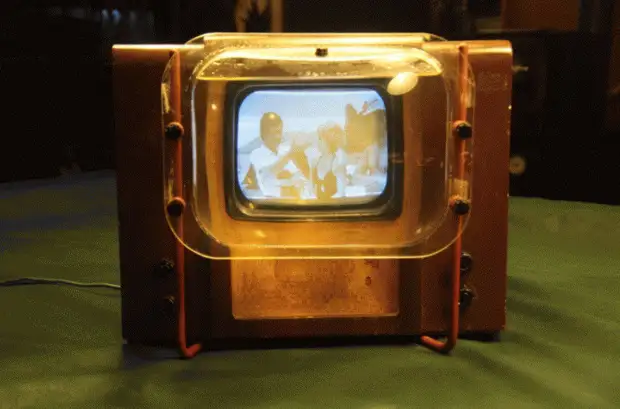

Для сравнения, меньшая сторона экрана современного ноутбука и то около 200 мм. Так что смотреть такое мелкое изображение было очень неудобно, поэтому перед экраном устанавливалась увеличительная линза, которая заполнялась водой или глицерином.

Не отличался КВН-49 и надежностью. Хотя его и выпускали на специализированном радиозаводе во Владимирской области, более половины поставленных на рынок телевизоров сразу попадали на гарантийный ремонт. В шутку даже название телевизора стали расшифровывать как «Купил – Включил – Не работает».

Но даже ни малый экран, ни малая надежность не помешали получить телевизору звание народного. Это был хит продаж первый половины 50-х годов. Иметь дома КВН-49 не только было удобно, но и очень престижно. Многие по привычке относились к нему, как к обычному радио, не смотря на экран, а лишь слушая передачи. Главное, что у них дома был Телевизор.

За всю историю было выпущено около 2,5 млн. КВН-49. По этой цифре можно судить и о темпах роста телевидения в СССР. Хотя цифра и кажется довольно большой, Союз тогда существенно проигрывал США в этой области. Американцам удалось достигнуть показателей, которые в 10 раз превысили советские, правда, там выпускалась не одна, а несколько моделей.
