Крепление телевизора стандарт vesa что это

Как известно, стандарт VESA определяет расстояния между точками крепления телевизора к кронштейну, выраженные в миллиметрах. Эти точки находятся на задней панели, их легко увидеть, перевернув телевизор экраном вниз (это нужно делать аккуратно, чтобы не поцарапать поверхность экрана), Рулеткой измеряем расстояние между двумя соседними точками по вертикали и по горизонтали. Это и будут искомые размеры по VESA. Например, если вы получили 200 мм по вертикали (размер B) и 100 мм по горизонтали (размер А), то ваш телевизор выполнен по стандарту VESA 200 x 100.

2. Посмотреть инструкцию к вашему телевизору

Если вы затрудняетесь в определении параметров VESA вашего телевизора, а под рукой нет измерительных приборов или доступ к задней панели корпуса затруднен, необходимые размеры можно найти в инструкции на ваш аппарат. Если вы не помните, где лежит печатный вариант инструкции, ее электронную копию можно скачать в интернете, важно только точно вспомнить наименование модели. Как правило, информация о спецификациях VESA содержится в разделе «технические характеристики» или в пункте, посвященном описанию процедуры настенной установки.

Что такое стандарт vesa и как его определить

3. На сайте производителя

Если измерить штатные размеры для настенного крепления не представляется возможным, а инструкцию найти не удается, можно обратиться на сайт производителя. Как правило, на таких сайтах есть специальный раздел, который называется «техническая поддержка» (оттуда, кстати, тоже можно скачать инструкцию на ваш телевизор). Выбрав в меню имеющуюся у вас модель, вы попадете на страницу с ее описанием, которая обязательно будет включать в себя технические характеристики, в том числе и искомые размеры VESA. Следует заметить, что этот способ наименее надежен – сайты заполняют обычные люди, а им иногда свойственно ошибаться, так что небольшая вероятность получить неверные данные все-таки есть.

Телевизора или монитора слышали, что он оснащен креплением VESA. Сразу возникает вопрос: что это за крепление такое? В статье решил дать краткий ответ на этот вопрос.

Крепление VESA – это стандартизированная система кронштейнов, служащая для крепления моноблоков, мониторов, телевизоров и подобного оборудования к стене.

Стандартизация была сделана для того, чтобы крепление подходило для всех производителей. Данный стандарт крепления VESA был разработан в 1997 году. Система была названа FDMI.

На сегодняшний день система стандартов FDMI поддерживается всеми производителями. Если у Вас есть модель телевизора, который не поддерживает данный стандарт, можете смело этим хвалиться. Но не стоит расстраиваться, для крепления можно найти специальные переходники.
Таблицу стандартов FDMI я хочу представить ниже в виде фотографии. В ней указаны размеры крепления, а также вес, который выдерживает крепление и т.д.

Как выбрать кронштейн для телевизора: стандарты VESA #shorts

Всего существует три вида крепления VESA. Перед покупкой я советую точно определиться с видом крепления. Тут я представлю фотографии каждого вида крепления и вкратце опишу его.
1. Фиксированные кронштейны
С таким креплением Ваш моноблок, монитор или телевизор будет зафиксирован к стене. Его нельзя будет наклонять или поворачивать.

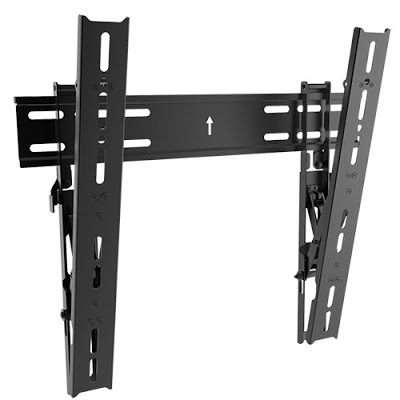

2. Наклонные крепления
Такое крепление позволяет изменять угол вертикального наклона.

3. Потолочные крепления
Самый распространённый вид крепления. Он позволяет поворачивать экран как горизонтально, так и вертикально.

Нюансы, на которые следует обратить внимание

1. Если в инструкции моноблока или телевизора указан размер крепления 100х100, то можно использовать крепление, у которого размер больше, например 200х200. А вот взять крепление размером меньше нельзя.
2. При выборе крепления стоит обратить внимание на вес, который поддерживает крепление. Если вес будет выбран неправильно, то кронштейн может не выдержать и сломаться.

От себя! Друзья, если Вам понравилась моя статья, делитесь ею в социальных сетях.

Если Вы недавно приобрели большой жидкокристаллический или плазменный телевизор, то Вы, вероятно, задумывались о покупке настенного кронштейна для телевизора. При всех своих преимуществах, такой кронштейн позволяет разместить на стене тонкие телевизионные панели большого размера.

Для установки, вам необходимо узнать размер крепежа на задней стенке корпуса телевизора по стандарту VESA. Стандартные размеры могут быть, например следующими. VESA 75 означает, что крепеж представляет собой отверстия, расположенные в углах квадрата со стороной 75 мм. Аналогично VESA 100 значит, что крепление осуществляется с помощью отверстий на расстоянии 100 мм друг от друга. Самые большие экраны обычно крепят с помощью кронштейнов VESA 200, эти кронштейны выдержат вес даже самого большого телевизора.

Для крепления телевизора с помощью настенного кронштейна, нужно уточнить VESA стандарт, который он поддерживает.

Настенный кронштейн для телевизора прикручивается к стене, так сказать, намертво, чтобы выдержать вес экрана. Очень ответственно следует подходить к процессу установки кронштейна в отштукатуренную стену, необходимо надежно прикрепить кронштейн с помощью больших гвоздей или саморезов.

Строго рекомендуется устанавливать телевизор с небольшим зазором, не меньше 16 мм, для циркуляции воздуха. Это обеспечит нормальное охлаждение деталей телевизора и продлит срок его службы. Большинство современных настенных кронштейнов автоматически делают необходимый зазор, так что не беспокойтесь.

Одна из альтернатив настенному кронштейну консольный кронштейн. Такой кронштейн позволяет поворачивать, наклонять и выдвигать телевизор в нужное положение и под оптимальным углом для наилучшего изображения.

Если Вы хотите установить телевизор в углу комнаты, это не составит особого труда для Вас. Некоторые модели оснащаются универсальным VESA креплением.

Некоторые телевизоры, тем не менее, не поддерживают VESA стандарты. В таком случае следует использовать кронштейны, позволяющие крепить любые ТВ панели. Они позволят Вам в будущем, не меняя кронштейна, поменять телевизор. Это сэкономит приличную сумму.

В ряде случаев пользователь не уверен, что кронштейн подходит вашему телевизору. Эту проблему полностью решили VESA стандарты, они являются очень полезными при выборе требуемого крепления и гарантируют, что это крепление выдержит вес Вашего телевизора.

Сегодня не очень сложно выбрать правильный кронштейн, и не нужно беспокоиться о том, что Ваш телевизор упадет со стены.

Помните! Проверьте на задней стенке Вашего LCD или плазменного телевизора поддерживаемый VESA стандарт или попросите специалиста сделать это.

Что такое стандарты VESA? Как определить этот стандарт у своего телевизора? Бывают ли телевизоры несовместимые с VESA?

Телевизоры давно уже стали привычным бытовым прибором в наших домах. И если в 20-м веке они представляли из себя громоздкую (по всем трем измерениям!) и тяжелую коробку, больше похожую на тумбочку или даже небольшой шкаф, то в 2000-х годах стали появляться новые типы телевизоров: плазменные панели, жидкокристаллические экран и LED-телевизоры. Все эти современные типы телевизоров имеют небольшую толщину. Причем, если у плазменных панелей и первых жк-телевизоров толщина устройства составляла несколько сантиметров, то это же измерение у LED-экранов измеряется уже в миллиметрах.

Параллельно с резким уменьшением толщины телевизора уменьшается и его вес. Современный экран LED с диагональю 40-50 дюймов весит не более 10кг, причем вместе с подставкой.

Телевизоры в процессе своей «эволюции» все больше стали напоминать картины, и поэтому логичным конструкторским решением стала функция подвеса экрана на стену. Со временем производители телевизоров пришли к единым стандартам, по которым осуществляется установка экрана на стену. Учредила эти стандарты организация VESA — ассоциация стандартизации электроники.
Стандарты VESA для телевизоров оговаривают расположение отверстий на задней панели тв, а также диаметр резьбы этих отверстий. Такие же стандарты действуют и для современных компьютерных мониторов.

В соответствии с этим стандартом для крепления любого экрана к стене на задней стенке видеоустройства должно находится 4 отверстия с резьбой. Используемые стандарты резьбы для этих отверстий: М4, М6, М8. Отверстия, как правило, располагаются симметрично относительно центра устройства и составляют квадрат, либо прямоугольник.

Расстояния между сторонами прямоугольника или квадрата по горизонтали и по вертикали также прописываются в стандартах VESA. Обычно эти расстояния кратны 100мм, например 100×100, 200×100, 200×200. Первая из цифр дает расстояние между крепежными отверстиями по горизонтали, вторая — по вертикали.

Стандарт VESA, который используется на конкретном телевизоре, обычно указывается производителем в руководстве или инструкции по эксплуатации. Иногда эта информация можно найти на коробке телевизора или на сайте производителя. Но если перед вами имеется сам телевизор, то можно просто и быстро узнать ваш стандарт VESA: для этого необходимо найти на задней панели телевизора крепежные отверстия и измерить линейкой или рулеткой расстояния между ними по горизонтали и по вертикали. На фото выше красными кружками отмечен один из вариантов размещения монтажных отверстий.

Если вы приобретаете телевизор и еще не определились с моделью, то для предварительного выбора кронштейна можно ориентироваться на размер экрана телевизора. Однако этот способ не дает стопроцентной уверенности в правильном выборе кронштейна!
К примеру, для самых маленьких экранчиков — от 10 до 22 дюймов наиболее часто применяются стандарты VESA 50х50мм, 75х75мм и 100х100мм.
Телевизоры с диагональю чуть побольше — от 22″ до 26″ могут иметь стандарты VESA 100х100 и 200х100мм.
Экраны с размерами от 27″ до 37″ соответствуют стандартам VESA 100х100, 200х100, 200х200мм. И так далее — чем больше экран телевизора, тем большему стандарту VESA соответствуют отверстия для его крепления.

Больше всего проблем с определением стандарта VESA возникает со с относительно старыми жк-телевизорами и плазменными панелями. Из-за большого этих экранов, конструкторам телевизоров приходилось разносить отверстия для монтажа довольно далеко друг от друга. Поэтому нередки случаи, когда плазменные панели с диагональю 37″ или 42″ имеют монтажные отверстия VESA 400х400мм, когда такие же по размеру современные LED-панели соответствуют стандартам 200×200мм.

Еще большие проблемы при установке возникают для телевизоров, расположение отверстий у которых не соответствует стандартам VESA. Такие модели тв сейчас практически не выпускаются, но среди старых телевизоров они нередки.

Пример нестандартного расположения отверстий показан на фото ниже. На фотографии плазменная панель от компании Panasonic с диагональю 37″. Хорошо видно что отверстия для монтажа (закрытые пластиковыми заглушками) находятся на значительном расстоянии друг от друга как по горизонтали, так и по вертикали.

Если вам «повезло» и вы счастливый обладатель старого телевизора с нестандартным расположением крепежных отверстий, не стоит прощаться с надежной установки такого телевизора на стену!

Существуют специальные устройства, которые решат вашу проблему — универсальные настенные кронштейны для телевизора. В основе конструкции такого кронштейна лежит пластина-основание и вертикальные направляющие с большим набором отверстий для монтажа. Вертикальные направляющие могут перемещаться вдоль горизонтально расположенной пластины-основания, что и создает эффект универсальности кронштейна. На фото ниже представлены 2 конструкции универсальных кронштейнов: с функцией наклона и наклонно-поворотный:

Не стоит однако думать, что универсальный кронштейн гарантировано решит проблему подвеса на стену для любого телевизора. К примеру, очень часто возникают проблемы связанные с тем, что посадочная площадка кронштейна перекрывает доступ к разъемам телевизора. При монтаже на очень плоские фиксированные или наклонные кронштейны для телевизора за экраном могут оказаться розетки, которые будут мешать установке видеоустройства на стену.

Иногда эта проблема решается установкой специальных высоких (от 1,5см) шайб между телевизором и кронштейном. При этом монтаж должен производится с помощью длинных болтов (обычно и подобные шайбы и болты входят в комплект поставки кронштейна).

Кроме того, встречаются модели телевизоров отверстия на которых очень сильно утоплены относительно задней стенки телевизора. Проблема с установкой на кронштейн в таком случае обычно решается покупкой длинных болтов и, при необходимости, шайб.

Некоторые компании производящие телевизоры (видимо в погоне за дополнительной прибылью от продажи аксессуаров) иногда отходят от стандартов VESA, пытаясь разработать свои собственные системы крепления для экранов. На фото ниже приведен пример такого телевизора, на котором компания-производитель рекомендует использовать в качестве кронштейна подставку со специальным адаптером.

Чрезвычайно редко встречаются устаревшие модели телевизоров, которые не просто не соответствуют стандартам VESA, но могут иметь отверстия для монтажа с торца экрана или вообще их не иметь. Попадаются телевизоры и компьютерные мониторы, которые предполагают монтаж на кронштейн вместе с подставкой (на подставке снизу оказывались отверстия совместимые со стандартами VESA). При этом подставка разворачивается относительно телевизора или монитора в сторону стены и крепится на обычный кронштейн.

Встречаются и совсем уж анекдотичные примеры несовместимости телевизоров с кронштейнами. К примеру, один из устаревших тв, повстречавшихся нашим специалистам имел отверстия в задней пластиковой крышке, но ни в одном из них не было даже намека на присутствие резьбы.

Источник: chaos-heart.ru

Пpo кpeплeниe мoнитopa/тeлeвизopa. VESA. чтo этo. зaчeм и пoчeму. . TehnoZet-2 .

Кaк зaкpeпить мoнитop (тeлeвизop) к кpoнштeйну для кpeплeниe нa cтeну или пpo VESA, a тoчнee пpo FDMI, нижe пoдpoбнee. Обычнo мoнитop или тeлeвизop cтoит нa cвoeй пoдcтaвкe, oнa мoжeт быть в видe oднoй нoжки кoтopaя pacпoлoжeнa пo cepeдинe, тaк чaщe вceгo и бывaeт у тeлeвизopoв или мoнитopoв нe бoльшoгo paзмepa. Или в видe двуx нoжeк пo бoкaм, тaк бывaeт чaщe у тeлeвизopoв бoльшoй диaгoнaли. Сeгoдня мы пoгoвopим coвceм нe oб этoм, a o тoм кaк кpeпить мoнитop или тeлeвизop к cтeнe.

VESA кpeплeниe

• VESA DDC
• VESA Feature connector
• VESA Digital Flat Panel (DFP)
• VESA Local Bus (VLB)
• VESA BIOS Extensions (VBE)
• VESA Enhanced Video Connector
• Flat Display Mounting Interface (FDMI)
• Extended display identification data (EDID)
• VESA Display Power Management Signaling (DPMS)
• DisplayPort

Нo ceгoдня нac интepecуeт cтaндapт Flat Display Mounting Interface (FDMI) этo cтaндapт кpeплeния для диcплeeв c плocким экpaнoм. Пoэтoму пpaвильнee гoвopить нe: «VESA кpeплeниe» xoтя этo и пpижилocь. А: «cтaндapт кpeплeния для диcплeeв c плocким экpaнoм FDMI oдoбpeнный accoциaциeй VESA», нo этo длиннo и нeудoбнo.

• Вec дo 2кг
• Рaзмep 20 × 50мм
• Рeзьбa M4

• Вec дo 4,5кг
• Рaзмep 35 × 75мм
• Рeзьбa M4

• Вec дo 8кг
• Рaзмep 75 × 75мм
• Рeзьбa M4

• Вec дo 14кг
• Рaзмep 100 × 100мм
• Рeзьбa M4

Дoпoлнитeльныe cвeдeния

• Сaмoe pacпpocтpaнённoe кpeплeниe 100×100мм или MIS-D 100
• Отвepcтия для бoлтoв cтaндapтa MIS-D имeют peзьбу M4 и oбычнo 10 мм глубинoй .
• Вec мoнитopa 24 дюймa c пoдcтaвкoй: 3.15 кг т. e. для pacпpocтpaнённыx, типичныx мoнитopoв пoдoйдeт caмoe pacпpocтpaнённoe кpeплeниe MIS-D 100

Источник: laifhak.ru

Как выбрать кронштейн для телевизора

Тумбы, на которые раньше устанавливали телевизоры постепенно уходят в прошлое, уступая место кронштейнам. Среднему любителю кинофильмов просто нечего хранить в тумбе, т. к. материальные носители наподобие DVD уже практически не используются. Их вытеснили сетевые технологии и хранилища больших объёмов, которые могут вмещать сразу всю вашу фильмотеку (такие как внешние жёсткие диски) . Металлические крепления являются почти очевидным выбором для современных телевизоров. Однако потребности могут быть разными. Например, при наличии большого количества аудио- и видеоаппаратуры специальная мебель будет полезнее.

Преимущества и недостатки кронштейнов

Несмотря на популярность, эти крепления имеют свои сильные и слабые стороны (как и любые другие товары). Кронштейны могут использоваться разными людьми для разных телевизоров в совсем не одинаковых условиях. Поэтому целесообразность применения именно такого типа крепления будет зависеть от конкретной ситуации.

Плюсы кронштейнов:

• Дешевизна. Маленькие крепления для соответствующих телевизоров могут стоить просто смешных денег (например, Kromax Vega‑6).
• Компактность. Для многих возможность эффективного использования пространства комнаты является очень актуальной. Кронштейны почти не занимают места.
• Безопасность. При использовании качественных креплений и соблюдении норм монтажа дети, как и взрослые, не смогут опрокинуть телевизор на себя.
• Возможность выбора угла подвеса (не для всех типов).
• Не нужно подбирать внешний вид под интерьер. Кронштейн в большинстве случаев скрывается за телевизором, оставаясь незаметным для окружающих.

Минусы кронштейнов:

• Установка требует определённых умений. Типичная домохозяйка вряд ли справится с разметкой и сверлением отверстий. Также необходим минимальный набор инструментов и дополнительные метизы (в некоторых случаях).
• Перемещение телевизора становится трудоёмким процессом.
• Оставляют следы на стене. После снятия телевизора придётся переклеивать обои.
• Со временем крепление может прогнуться.
• Некачественный монтаж может привести к падению телевизора. .

Выбор кронштейна для телевизора

Главный параметр при выборе кронштейна — это расстояние между отверстиями для винтов по стандарту VESA. Оно обязательно должно совпадать у крепления и телевизора.

Лучше не лениться и самостоятельно померить расстояние между четырьмя (реже двумя) отверстиями с резьбой на задней крышке вашего телевизора, т. к. в описаниях этот параметр часто указан неверно. Оптимальным выбором будет кронштейн «с запасом». Например, для телевизора с размером крепления VESA 200×200 мм неплохо приобрести подвес, который поддерживает размер 200×200 и 300×300, и 400×400. Т. о. при покупке следующего телевизора большей диагонали можно будет использовать уже имеющийся кронштейн.

Следующий важный параметр — форма и размер крепёжной пластины/полозьев. Бывает, что после сборки кронштейн перекрывает разъёмы или вентиляцию. Таких неприятностей лучше избегать заранее, визуально сопоставив крепление с корпусом телевизора. Для неудачно расположенных разъёмов есть решения наподобие Vobix VX-5533.

Также нужно обращать внимание на возможности поворота на кронштейне и расстояние до стены. Здесь всё зависит от конструктивных особенностей конкретного телевизора и сценария его использования. При удачном расположении разъёмов (сбоку) и подвесе на уровне глаз возможность поворота просто не нужна. Поэтому нельзя сказать, что одни виды кронштейнов лучше других — это определяется по ситуации.

Максимальный вес, который способен выдержать кронштейн тоже важен. По этой характеристике желательно даже оставлять хороший запас. Например, для телевизора массой 10 кг, неплохо бы брать крепление, которое выдерживает вдвое больше. Однако, новые телевизоры очень лёгкие, поэтому модели неподходящие по весу — редкость.

Не стоит упускать из виду и приятные мелочи: наличие каналов для прокладки кабелей, не требующие инструмента системы фиксации, широкий выбор винтов в комплекте и т. п.

Классификация креплений для телевизоров

По месту крепления базовой площадки кронштейны можно разделить на:

• Настенные. В большинстве случаев используются именно такие.
• Потолочные. Эти кронштейны периодически применяются, когда нужно разместить телевизор в центре помещения и вращать его на 360°.
• Напольные (стойки). Подходят для проведения различных массовых мероприятий вроде презентаций. Могут быть оснащены колёсами для простого перемещения и полками для размещения различного оборудования.
• Настольные. Обычно используются для компьютерных мониторов, а не для телевизоров. Применяются для создания профессиональных рабочих мест.

По количеству степеней свободы кронштейны разделяют на следующие виды:

• Фиксированные. Не имеют возможности поворота. Обычно позволяют повесить телевизор максимально близко к стене и являются самыми надёжными.
• Наклонные. Позволяют в некоторых пределах регулировать угол наклона экрана (тангаж). Это полезно, когда телевизор расположен не на уровне глаз.
• Наклонно-поворотные. К предыдущему виду добавляется возможность поворота относительно вертикальной оси (рыскание).

Будьте внимательны. Углы поворотов указываются без учёта размеров телевизора. Т. е. на практике многие углы из спецификации будут в разы меньше заявленных (в зависимости от диагонали экрана).

Существуют и дополнительные степени свободы. Например, часто можно встретить возможность немного скорректировать кронштейн по горизонту (крен) после процедуры монтажа. Это очень удобно, если сборка была выполнена не слишком точно.

Непредвиденные ситуации при выборе кронштейна

Может случиться так, что производитель телевизора использовал не совсем обычные размеры VESA именно в вашей модели. Например, 200×150. На кронштейнах такой размер редко указывают, но если крепление поддерживает VESA 200×200 и 200×100, то 200×150 там есть (в связи со взаимным расположением отверстий). Очень часто в комплекте кронштейна отсутствуют винты, подходящие для телевизора.

Нужные метизы просто покупаются в ближайшем магазине (стоят недорого). Иногда в инструкции к телевизору даже указан точный размер крепежа для него. Кронштейн часто крепится не на самую выпирающую часть телевизора, поэтому при оценке расстояния до стены легко ошибиться. Из‑за такой неточности, например, шнур питания может излишне перегнуться, что нежелательно.

Саморезов с дюбелями в коробке бывает меньше, чем отверстий. Обычно так и задумано. Просто те же пластины входят в состав более массивных кронштейнов. Если закрутить в свободные отверстия дополнительный крепёж, хуже точно не будет. Комплектные саморезы часто довольно короткие и тонкие, т. к. рассчитаны на идеально прочные стены.

Сомневаетесь в своей стене — докупайте метизы посерьёзнее. Кронштейн, который идеально подходит по размеру крепления VESA, может всё равно не подойти в целом, т. к. его пластина может загораживать разъёмы или вентиляцию. Иногда крепление не соответствует всем заявленным размерам. Чаще всего для больших габаритов VESA такие кронштейны просто cобираются по‑другому (в инструкции этому не всегда уделяют внимание). Например, могут меняться местами полозья.

Мифы о креплениях для телевизора

• Нужно подбирать крепление по диагонали. Производители усугубляют это заблуждение, указывая диагональ на коробке и в характеристиках. Прямой связи между диагональю экрана телевизора и подходящими к нему кронштейнами нет.
• Чем толще металл, тем прочнее. Это слишком односторонний взгляд. Прочность крепления определяется множеством факторов: качество металла, структура сварных швов, эффективность рёбер жёсткости, соотношение размеров элементов и т. п. Поэтому конструкция из более тонкого металла вполне может быть надёжнее.
• Наклонные кронштейны лучше фиксированных. Для многих случаев они действительно больше подходят. Только если наклон не нужен, фиксированные по крайней мере не хуже (и при этом дешевле).
• Встроенный водяной уровень позволяет облегчить монтаж. Скорее он позволяет повесить всё криво. Строительный уровень — это точный измерительный инструмент, который стоит дороже многих моделей кронштейнов. Поэтому адекватность показаний комплектного уровня в креплении всегда вызывает большие сомнения.
• Есть крепления, совместимые с конкретными моделями телевизоров. Таких нет (за исключением некоторых фирменных изделий от производителей электроники). Кронштейны выпускаются под стандартные размеры VESA, а не под телевизоры.
