LED подсветка для LG 43LH520V
«Внимательно сравнивайте с фото перед покупкой»
| Комплектация | 3 планки |
| Качество | Новый |
| Гарантия | 6 месяцев |
| Напряжение светодиода | 3В |
| Длина х ширина х высота | 841 × 15 × 7 мм |
| Примечание | по 7 светодиодов на планке |
| Для Бренда | LG |
«Возможны разные ревизии, согласно списку аналогов»
- Обзор
- Отзывы ( 1 )
- Оплата и доставка
- Гарантия и возврат

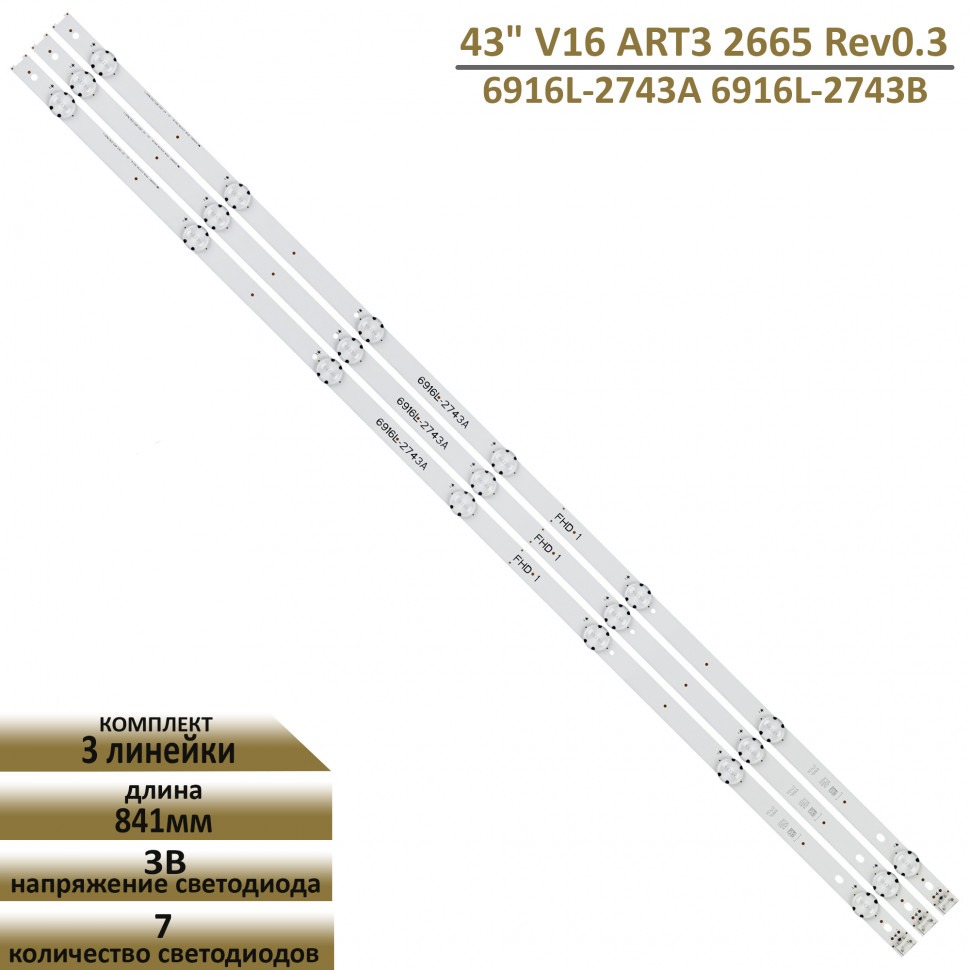

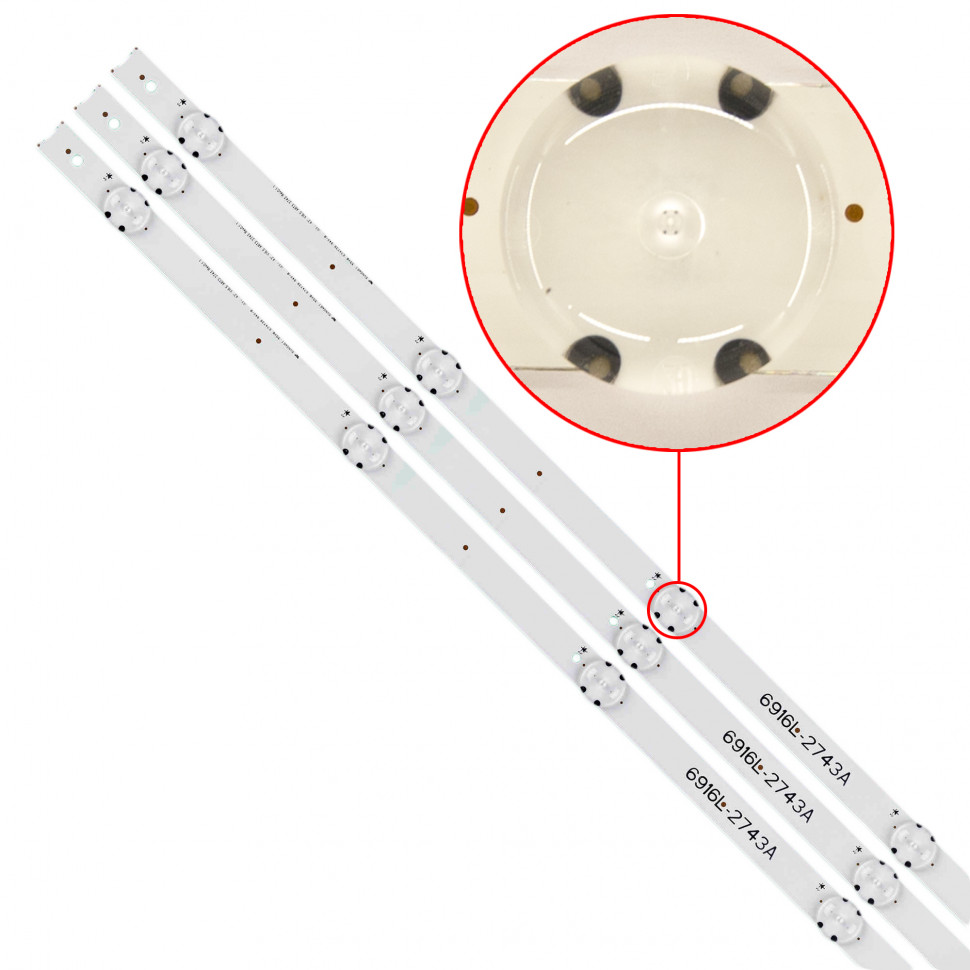

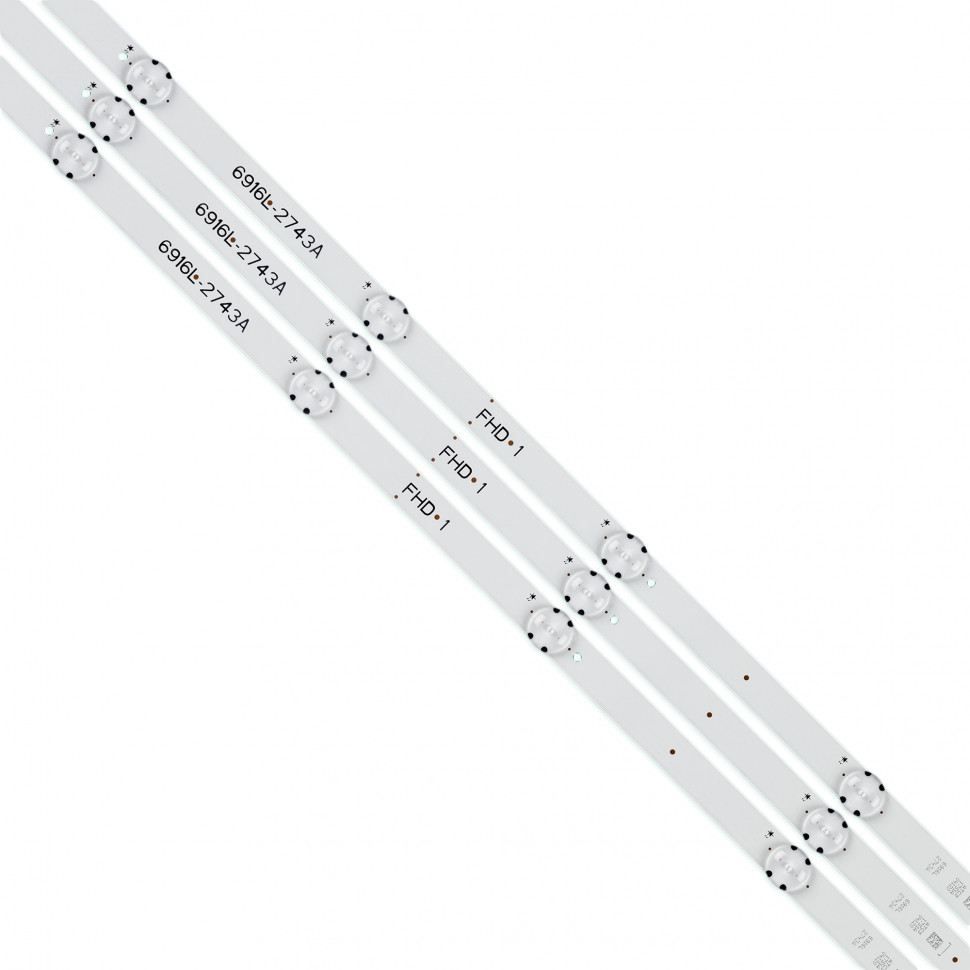

Набор из 3 линеек светодиодной LED подсветки для телевизора LG 43LH520V, 43LH520V-ZB
Обзор
Внимательно сравнивайте характеристики и внешний вид перед заказом
Подходит для телевизора:
LG 43LH520V, 43LH520V-ZB
| Комплектация | 3 планки |
| Качество | Новый |
| Гарантия | 6 месяцев |
| Напряжение светодиода | 3В |
| Длина х ширина х высота (мм) | 841 × 15 × 7 |
| Примечание | по 7 светодиодов на планке |
| Для Бренда | LG |
Обращаем Ваше внимание, что в описании детали могут быть ошибки и неточности. Перед заказом товара внимательно сравните характеристики и внешний вид или проконсультируйтесь с оператором интернет-мгазина.
LG 43LH520V как снять заднюю крышку
В нашем интернет-магазине большой выбор светодиодных LED подсветок по доступной цене. LED подсветка для LG 43LH520V не исключение. Перед тем как купить товар «LED подсветка для LG 43LH520V», узнайте цену у наших специалистов.
Подробней о получении товара “LED подсветка для LG 43LH520V” в городе Анапа вы можете узнать тут.
Отзывы
Отзывы vk.com
Оплата и доставка
Гарантия и возврат
Поделиться:
С этим товаром покупают
Теплопроводящий скотч двухсторонний (лента) для светодиодной подсветки телевизора, ширина 12мм, длина 50м
943 650 руб.
Клей двухкомпонентный (эпоксидный) Kafuter AB для пластика (16г)
346 260 руб.
Теплопроводящий скотч двухсторонний (лента) для светодиодной подсветки телевизора, ширина 15мм, длина 50м
1088 750 руб.
ХИТ продаж
Теплопроводящий скотч двухсторонний для светодиодной подсветки телевизора, ширина 12мм, длина 1м
Клей двухкомпонентный (эпоксидный) Kafuter AB для пластика (70г)
559 420 руб.
Рекомендуем посмотреть
Набор из 3х линеек светодиодной LED подсветки для телевизора LG 43LG61, 43LH5700, 43LH590, 43LH60, 43LV340, 43UF640, 43UH603, 43UH610, 43UH611, 43UH617, 43uh619, 43UH620, 43UH621, 43UH630, 43UJ670, 43UW340, 43VH610
1850 1 480 руб.
Набор из 3х линеек светодиодной LED подсветки для телевизора LG 32LB55*, 32LB550V, 32LB551U, 32LB552U, 32LB552V, 32LB56*, 32LB560V, 32LB561U, 32LB561V, 32LB563U, 32LB563V, 32LB564V, 32LB565U, 32LB565U, 32LB565V, 32LB565V, 32LB570U, 32LB570U, 32LB570V, 32LB570V, 32LB572U, 32LB572U, 32LB572V, 32LB580U, 32LB580V, 32LB582V, 32LB628U, 32LB628V, 32LB650V, 32LB651V, 32LB652V, 32LB653V, 32LB653V, 32LF55*, 32LF550U, 32LF550V, 32LF551C, 32LF552V, 32LF56*, 32LF560U, 32LF560V, 32LF560V, 32LF561V, 32LF562U, 32LF562V, 32LF562V-ZC, 32LF563V, 32LF564U, 32LF564V, 32LF564V, 32LF565V, 32LF570V, 32LF572V, 32LF5800, 32LF580U, 32LF580V, 32LF582V, 32LF592U, 32LF6*, 32LF620U, 32LF628V, 32LF630V, 32LF631V, 32LF632V, 32LF650V, 32LF650V, 32LF651V, 32LF652V, 32LF652V, 32LF653V, 32LX*, 32LX341C, 32LX761H, 32LX761H, 32LY*, 32LY310C, 6916L-2223A, 6916L-2224A, 6916L-1974A, 6916L-1975A, 6920L-0418D, 6920L-0419D
Источник: tfl-shop.ru
Ремонт телевизора LG 43LH520V
Техническое описание и состав телевизора LG 43LH520V, тип панели и применяемые модули. Состав модулей.
Характеристики
LG 43LH520V
LCD TV LED 43LH520V | Год выпуска: 2016
| Диагональ экрана: | 43″ (109 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920×1080 |
| Тип ЖК-панели: | LC430DUE (FJ)(A1) |
| LED подсветка: | есть, Direct LED |
| Поддержка HD: | 1080p Full HD |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S2 |
| Телетекст: | с памятью на 2000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, WMA, MPEG4, DivX, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 10 Вт (2×5 Вт) |
| Акустика: | два динамика |
| Интерфейс: | компонентный, HDMI, USB |
LG LED
Model: 43LH520V
Chassis/Version: LD67C
Panel: LC430DUE (FJ)(A1)
LED backlight: 6916L-2743A V16.5 ART3 2743
T-CON: 6870C-0532C
LED driver (backlight): integrated into MainBoard
PWM LED driver: MP3378E
MOSFET LED driver: AOD2922
Power Supply (PSU): DA-65F19 Adapter 19V 3.42A
MainBoard: EAX66805906 (1.0) // EAX66805903
IC MainBoard: LGE6351, H27U1G8F, MX25L8035E, LCX244, MP2315 (TSOT23-8 Marking: AGCG ), DT1803A, SN1406035, NTP7515D
Тuner: TDJA-G301D
Control: LF5100-UF6400_VER.1.0
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
— Телевизор LG 43LH520V не включается и не подаёт никаких признаков работоспособности, на кнопки управления и на пульт не реагирует. Индикаторы не светят и не мигают.
В некоторых из таких случаев неисправность обнаруживается в модуле питания (адаптер) DA-65F19.
Внешний блок питания типа адабтер — DA-65F19 не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл устранить несложные типовые дефекты, присущие всем преобразователям импульсных источников. Необходимо замерить его выходное напряжение 19в и, в случае его отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо низкоомный токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках чаще всего бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой на заведомо исправный.
— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200-300в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения.
Проверить каждый LED в отдельности можно и простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Для сдвоенных 6-вольтовых LED-ов исправность PN-перехода защитного стабилитрона косвенно может указывать на исправность светодиода.
— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы EAX66805906 следует начать с проверки стабилизаторов и преобразователей, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Неисправности чипов BGA обычно выявляются методом локального прогрева.
Если телевизор не ловит или не настраивается на каналы, неисправность тюнера TDJA-G301D устанавливается после проверки ПО и всех необходимых питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом. Иногда работоспособность тюнера восстанавливается после замены ПО.
Внимание пользователям! Самостоятельный ремонт телевизора LG 43LH520V без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Прошивка SPI, NAND, EEPROM LG 43LH520V LD67C, Main: EAX66805906, Panel: LC430DUE (FJ)(A1) CRC: E3D1754C(256 KBit), 084D8A4C(1056 Mbit), 5796A1D0(8 Mbit).
Доработка после ремонта подсветки. EAX66805903, MP3378E. Информация от мастера.
Уменьшить ток подсветки с 400 mA до 270 mA — увеличил сопротивление резисторов R508+R509 (5.6k + 3k) 8.6 kOhm до 13 kOhm по выводу 3 микросхемы MP3378E LED-драйвера на плате EAX66805903.
Ограничение тока драйвера. EAX66805903, MP3378E. Общая информация
Чтобы уменьшить ток подсветки в телевизорах LG с платой EAX66805903 и микросхемой LED-драйвера MP3378E, необходимо пропорционально увеличить общее сопротивление резисторов R508, R509 от вывода 3 (ISET) на корпус. Расчёт тока в миллиамперах и сопротивления в килоомах Iset=977/Rset для каждого канала.
Документ PDF MP3378E прилагается.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard EAX66805906 показан на рисунке ниже:
EAX66805906 может применяться в телевизорах:
LG 32LH510U (Panel HC320DXN-VSVS1 — 511X), LG 43LH513V (Panel HC430DUN-SLVX1 — 511X), LG 32LH520U (Panel HC320DXN-ABVS2-5112), LG 43LH520V (Panel LC430DUE (FJ)(A1)), LG 32LH513U LG 32LH513U-ZE (Panel HC320DXN-VHVS1-214X), LG 49LH520V (Panel LC490DUE (FJ)(A1)).
Внешний вид блока питания
Основные особенности устройства LG 43LH520V:
Установлена матрица (LED-панель) LC430DUE (FJ)(A1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0532C.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой EAX66805906, управляется ШИМ-контроллером MP3378E. В качестве силовых элементов LED-драйвера применяются ключи типа AOD2922.
Для питания всех внутренних узлов телевизора LG 43LH520V используется внешний источник типа DA-65F19 Adapter 19V 3.42A.
MainBoard — основная плата (материнская плата) представляет собой модуль EAX66805906, с применением микросхем LGE6351, H27U1G8F, MX25L8035E, LCX244, MP2315 (TSOT23-8 Marking: AGCG ), DT1803A, SN1406035, NTP7515D и других.
Тюнер TDJA-G301D обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
LG 43LH541V 43LH541V-ZD
Chassis(Version) LD68T-LB67T
Panel: HC430EUN-SLES8-213X (5112 )
T-CON: 6870C-0532A
LED driver (backlight): integrated into PSU; 117V, 250mA
Power Supply (PSU): EAX66822701 (1.5) EAY64308601 LGP43BI-16CH1
MainBoard: EAX66748005 (1.0)
Тuner: TDJA-G301D
IC Main: LGE6351, 24C256(4G25), MX25L8035E, NAND: H27U1G8F2CTR
Control: Remote: AKB74475490
LG 43LH513V
Chassis(Version) LD67C
Panel: HC430DUN-SLVX1 — 511X // LC430DUE (FJ)(A1)
T-CON: 43T01-C09 p/n: T430HVN01.A // 6870C-0532C: SW0871, TPC65175C, BR24T08
LED driver (backlight): with integrated MainBoard
PWM LED driver: MP3378E
MOSFET LED driver: AOD2922
Power Supply (PSU): DA-65F19 Adapter 19V 3.42A
MainBoard: EAX66805906 p/n: EBU63606621 // EAX66805906 (1.0)
Тuner: TDJA-G301D // TDJM-G301D (EBL61741401)
IC Main: LGE6351, H27U1G8F, MX25L8035E, LCX244, MP2315 (TSOT23-8 Marking: AGCG ), DT1803A, SN1406035, NTP7515D
