Через выключатель. Если у люстры предусмотрен пульт, то её можно включать/выключать как с пульта, так и без пульта через выключатель. Без выключателя, который на стене, навряд ли люстры устанавливаются. Но если вам каким то образом повесили люстру без выключателя, то тогда через щиток, который на счетчике.
система выбрала этот ответ лучшим
комментировать
в избранное ссылка отблагодарить
Денис Мирны й [198K]
4 месяца назад
Люстра с управлением на пульте постоянно находится подключенной к питанию, чтобы блок управления всегда мог принять сигнал с пульта. Если пульт сломался, то достаточно её просто обесточить клавишей выключателя, как обычную люстру. Если прибор предусматривает управление с приложения, то с помощью смартфона. Ну а если нет ни того, ни другого, то щелчком автомата на освещение в электрощите.
комментировать
в избранное ссылка отблагодарить
2 месяца назад
Если пульт для включения/выключения люстры сломался, вы можете попытаться выключить люстру несколькими способами:
Реакция люстры на пульт от телевизора.
- Поискать выключатель в ближайшей розетке, если люстра подключена к ней.
- Попытаться найти выключатель внутри самой люстры, например, под шторкой.
- Если вы не можете найти выключатель, можете воспользоваться вспомогательным устройством, таким как выключатель на кабеле или выключатель на стене, чтобы выключить электричество для люстры.
Если вы не уверены в том, как выключить люстру, лучше воспользоваться помощью профессионала, так как работа с электроэнергией может быть опасной. Некоторые варианты могут также требовать специальных инструментов и знаний, которые вы можете не иметь.
Важно, чтобы вы всегда придерживались безопасности и следовали правилам электротехники, чтобы избежать непреднамеренных травм или ущерба оборудованию.
Источник: www.bolshoyvopros.ru
LED-светильник с пультом, моргает. Ремонт. Получилось?
Знакомый принёс светодиодный светильник, управляемый с пульта. Жалуется, что «моргает».
Вот, что под плафоном.
Вроде, как бы люстра работает, режимы работы с пульта меняются. Но, люстра «моргает», и, потому, пользоваться невозможно. Вот плата управления.
Сомнения вызвала треснувшая оболочка конденсатора. Потому заменил конденсатор. Но это не помогло. Потом пропаял всю плату, . места пайки вызвали сомнения, не помогло.
Пока работал с платой, поочерёдно оторвались все провода, пришлось их перепаивать заново.
Потом пытался увеличить сопротивление вот этих резисторов, добавив последовательно ещё резистор. Там номинал 1,2 Ом. Добавлял 0,1-0,2 Ом последовательно. Не помогло.
Поменял конденсатор 100х16В, рядом с приёмником ИК. На фото выше — в левом нижнем углу. И, вроде как помогло!)).
Итог! Заменил два конденсатора, 22х400В, 100х16В, пропаял всю плату.
На выходе конденсаторы на 1х400В, мелкие, у меня таких не было. Заменить не смог.
Вот фото с обозначениями микросхем.
Остались сомнения, возможно, светодиоды «деградировали», отработали своё. Потому, не уверен, что проработает долго.
Такие будни! Всем добра!
Источник: dzen.ru
Люстра работает от пульта телевизора
RGB люстра с пультом ДУ от ТВ
Дистанционное управление RGB люстрой.
Где-то, года два назад, родилась у меня идея сделать люстру с дистанционным управлением. Тогда я только начинал разбираться в электронике, и далось мне это нелегко. Сделал корявую плату с релюшкой, которая включала и выключала лампочку (люстры тогда не было), а потом прикрутил туда же транзистор и белый огрызок светодиодной ленты.
Вроде получилось, и плата успешно проработала пару месяцев, пока не произошел «БАБАХ» — взорвалась плата от зарядки телефона, которая питала все это дело. После этого была сделана вторая версия платы, которая проработала полгода. На борту уже была пьезо пищалка и пару светодиодов для различной индикации, реле было заменено на симистор в связке с оптосимистором — мой первый опыт применения данных компонентов, кстати. Питалось все это дело от миниатюрного китайского AC/DC 12В 400мА.
И вот этой весной была приобретена люстра, и, естественно, моя плата туда не помещалась. Значит нужна новая плата, а еще ведь и люстра должна получиться самой оригинальной и максимально технологичной. Сказано — сделано! Глядя на люстру, сразу представил, какой она должна стать. Начало бессонным ночам было положено.

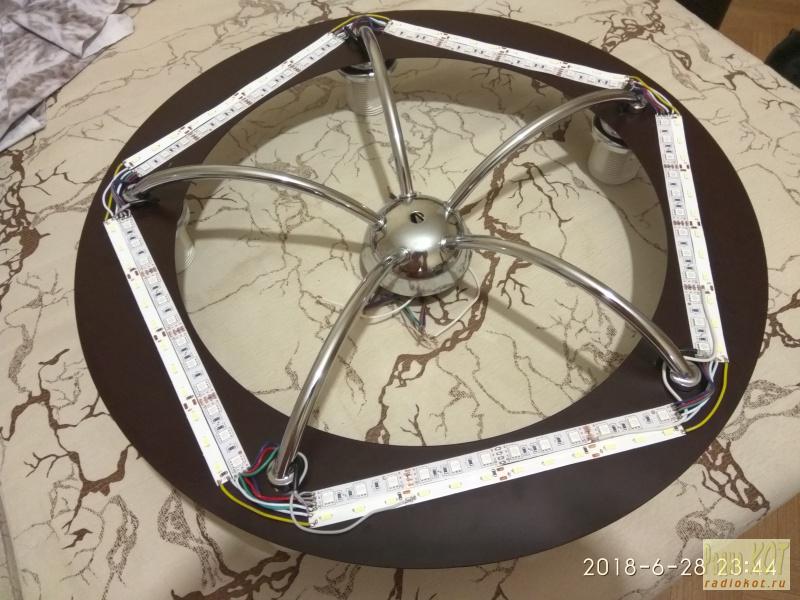

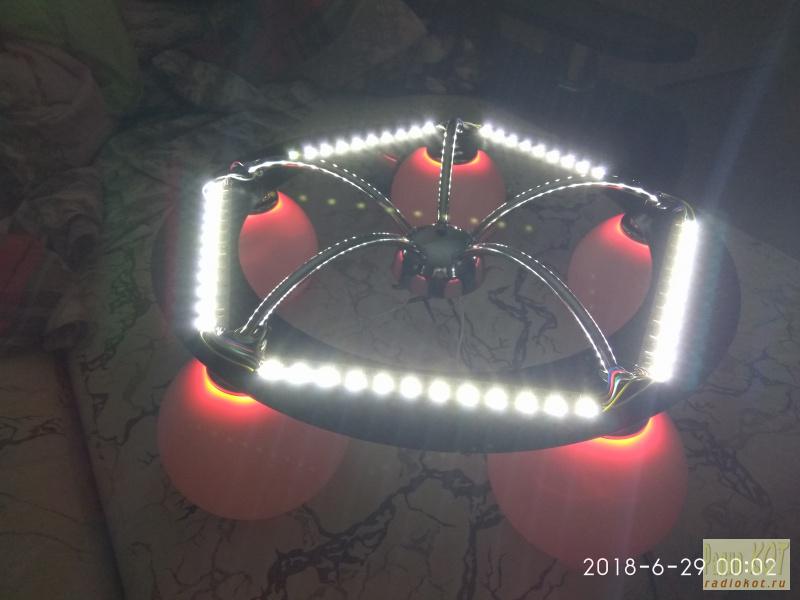

Сперва необходимо было доработать «механику» — установить RGB светодиодную ленту 5050 в паре с обычной белой 5630, обе ленты наклеены на верхнюю часть люстры.

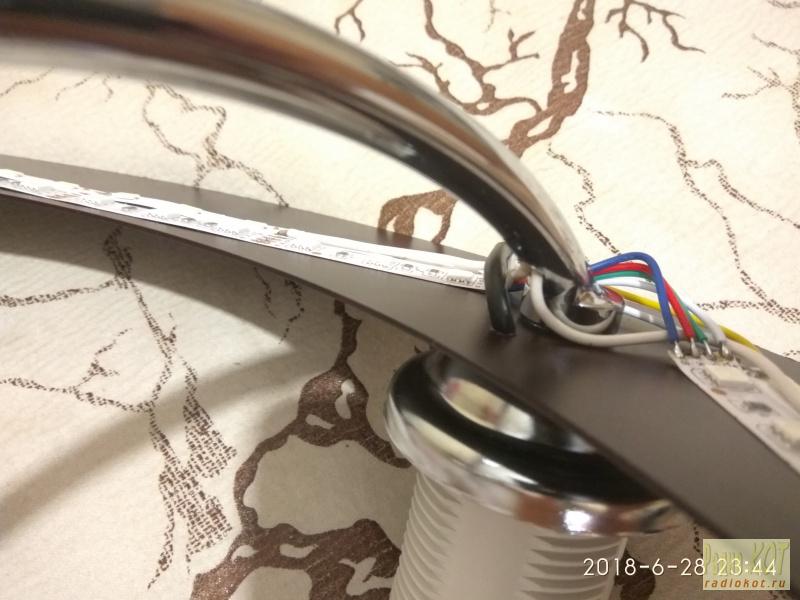

Провода проведены через крепежные трубки:
.

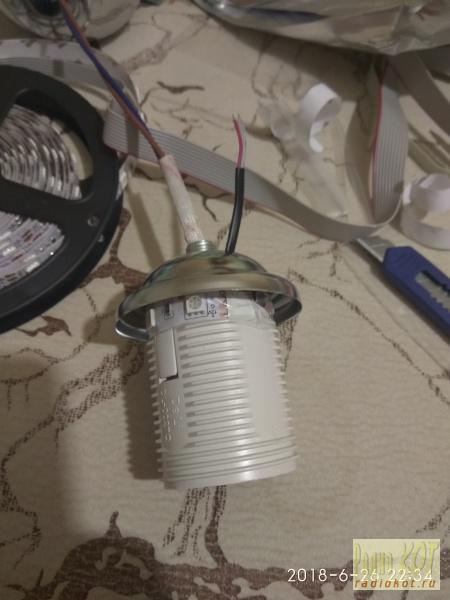

Были доработаны плафоны: внутри каждого, на сам патрон, была накленна RGB лента, просверлено отверстие в защитном колпачке, провода выведены наверх и подключены к соответсвующим пинам RGB ленты, а + 12в питания подключен к +12в питания белой ленты. Таким образом, мы используем всего 3 канала ШИМ и можем переключать подсветку между основной RGB лентой и подсветкой плафонов.

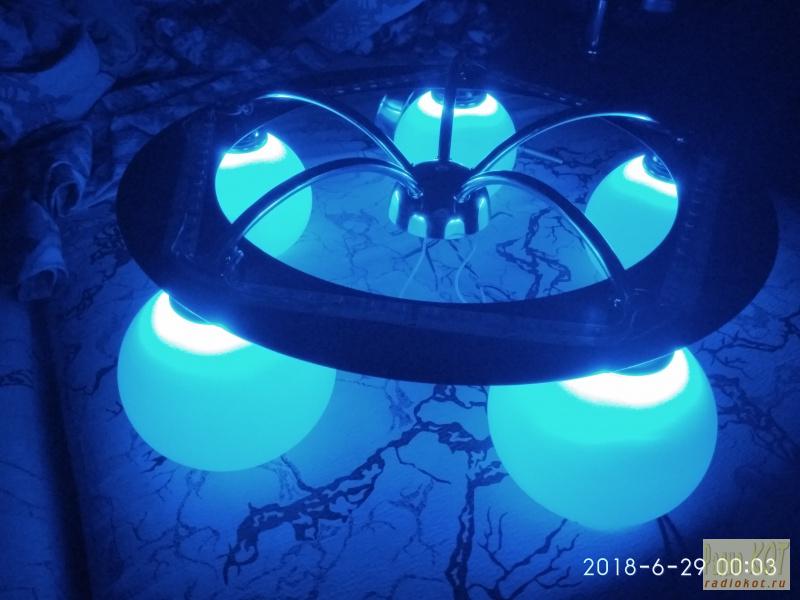

После частичной сборки были проведены первые испытания. И дааа, результат был потрясающим, особенно порадовала подсветка плафонов. Ожидания оправдались, появился дополнительный стимул продолжить работу.
Теперь необходимо было выбрать источник питания. И тут снова на помощь пришли китайцы — NES 15-12 (12в, 1.3А). БП был установлен в основание люстры, к сожалению, фото не сделал, но поверьте, он туда поместился.
Пришлось, правда, удалить одну половину корпуса БП, т.к. он упирался в сам стержень с гайкой, на котором висит люстра, и теперь стержень частично заходит в пространоство БП (все масимально заизолировано). А как же вентиляция, спросите вы? Да, с вентиляцией дела не очень, но пока сбоев в работе не было (работает уже 3 месяца).
После всей проделанной работы люстра была установлена на свое место, а мне оставалось самое сложное: придумать плату, которая поместится в центральную полусферу люстры, да еще и с огромным отверстием в центре, под центральный соединительный шток. Т.к люстра задумывалась максимально оригинальной и навороченной (в меру моей фанатазии конечно), было решено сделать возможным включение и отключение каждой лампочки по отдельности, + 3 канала ШИМ для RGB ленты, 1 канал ШИМ для белой ленты, коммутация +12в, обязательно нужна пищалка и индикация работы. Учитывая опыт с предыдущей платой, каждый раз, если хотелось добавить что-то новое в прошивку, приходилось снимать плату, было решено добавить USB интерфейс, для прошивки со смартфона/планшета.
В итоге получилась такая вот схема:

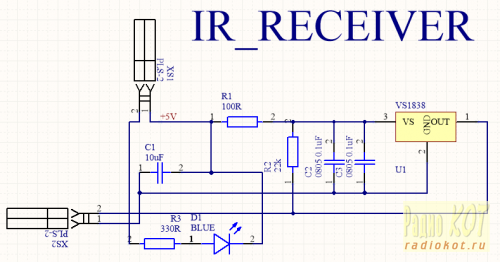

Не знаю, как так вышло, но забыл подключить RESET Атмеги к DTR CH340 через кондер 0.1мкФ. Обнаружилось это уже после того, как плата была распаяна. Видимо, все-таки нужно более внимательно проверять схемы, нарисованные после полуночи. Думаю, стоит сразу предупредить — схема ИК приемника была впоследствии изменена — был добавлен светодиод для индикации:
Отдельно сделана схема силовой части:
За небольшую «кривость» схем строго не судите. Делал для себя, темной ночью.
Теперь осталось то, чего совсем не хочется делать — трассировка платы. Т.к. данное количество компонентов не получалось уместить на одной плате, было решено делать две: управляющая и силовая, для коммутации исключительно лампочек 220В.

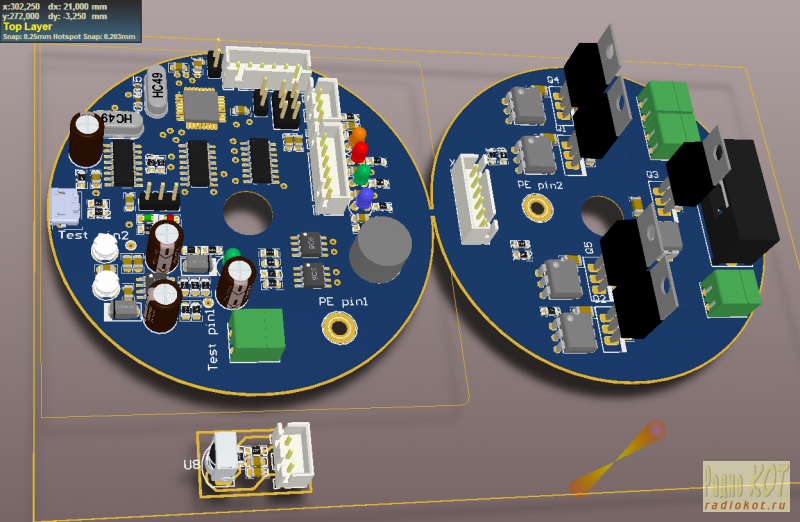

Еще пару бессонных ночей и миру явилась 3D модель будущего творения:

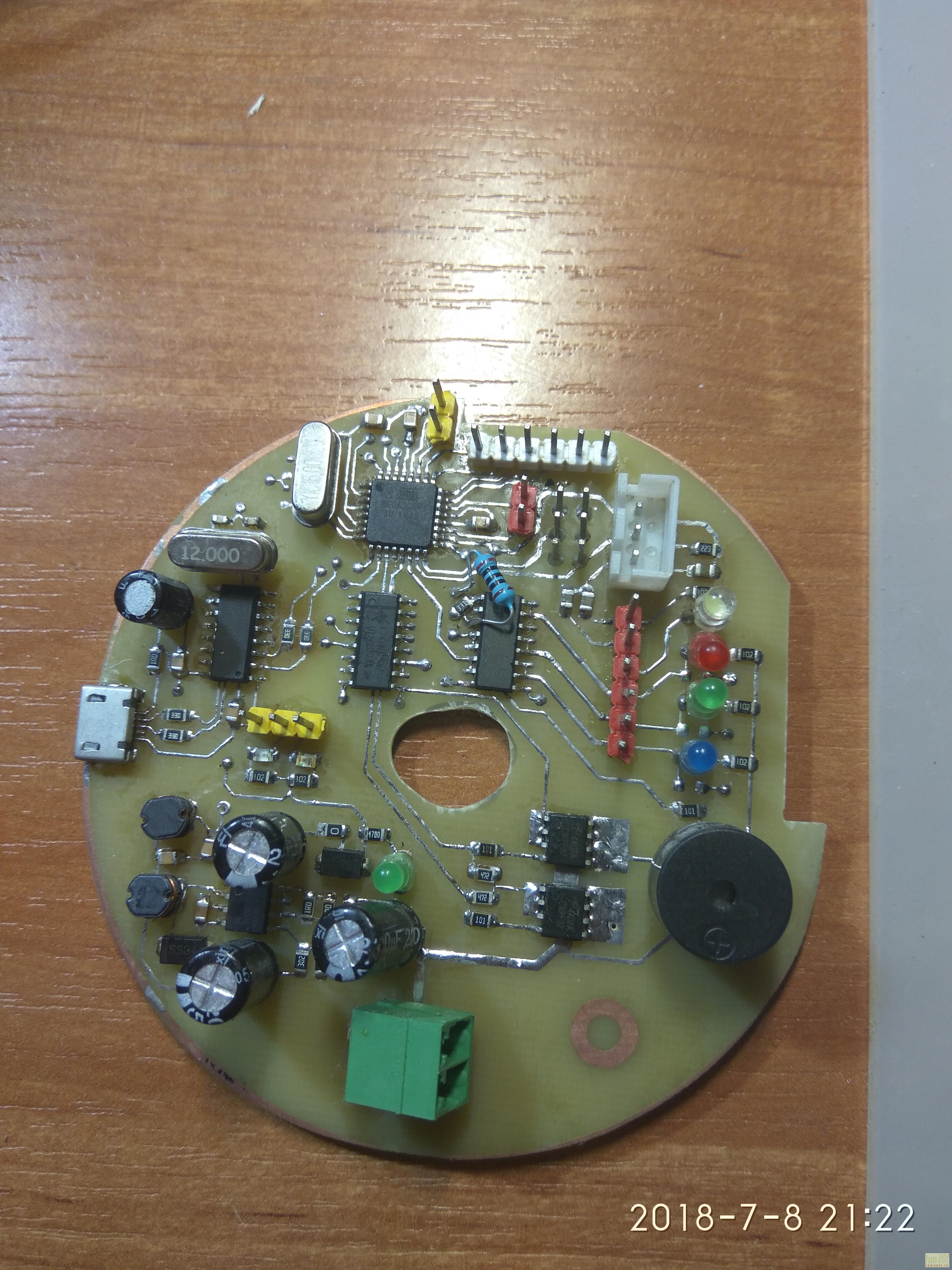

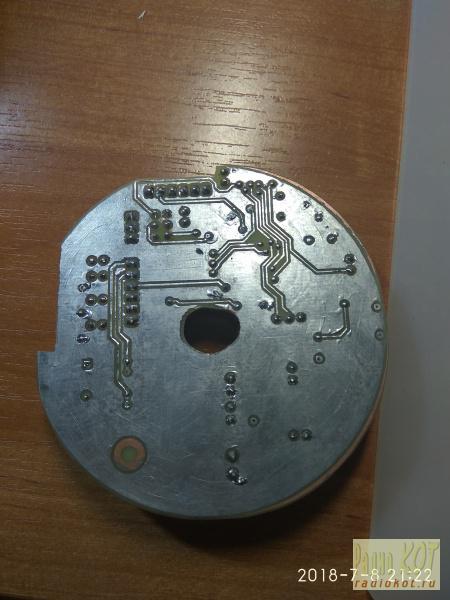

Плату делал обычным ЛУТом, на мой взгляд, получилось хорошо и с первой попытки. После напайки всех компонентов и прошивки бутлоадера через USBasp, я попытался прошить через microUSB, но вот тут и обнаружилась засада с DTR — 0.1 мкФ — RST. Ну чтож, значит будем шить по старинке — снимая плату. Представляю вашему вниманию свое творение:

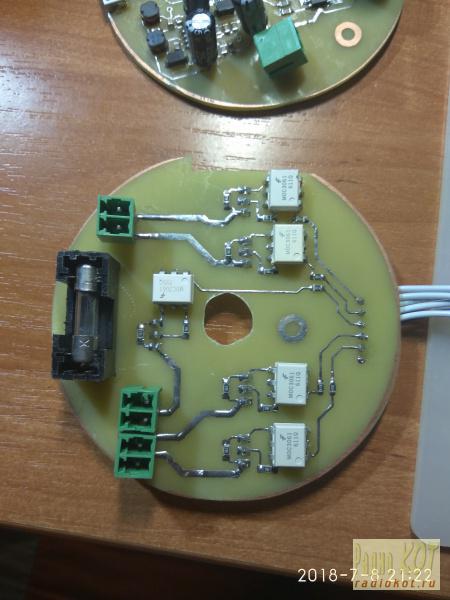

Фото силовой платы:

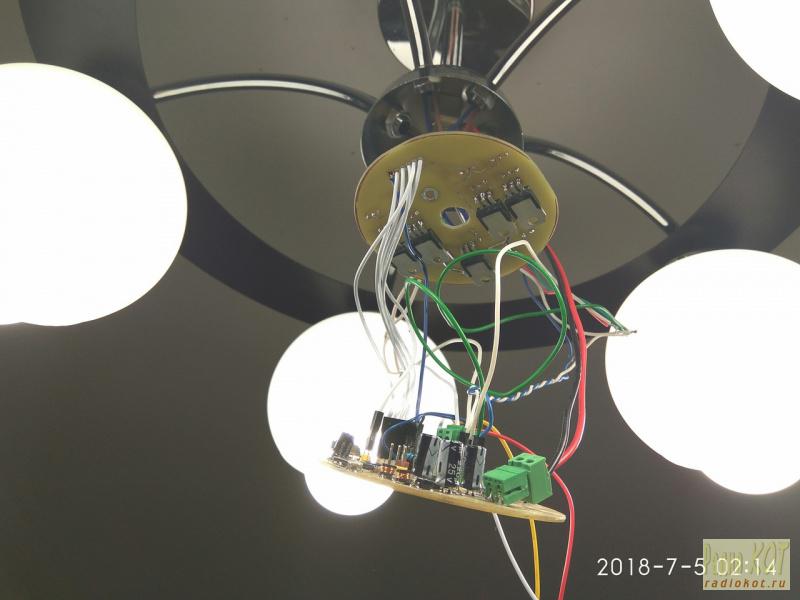

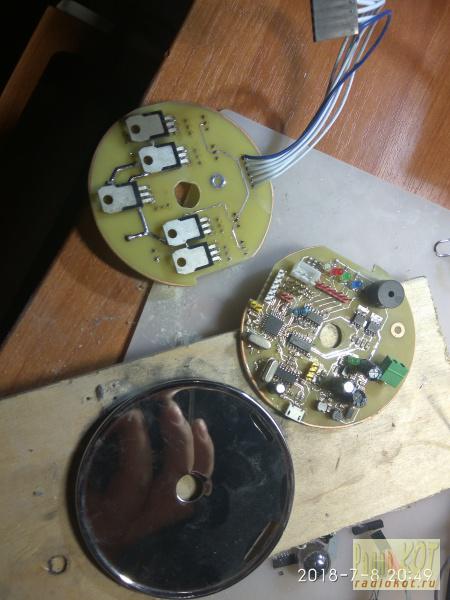

Центральная часть люстры состоит из двух полусфер, разделенных между собой металоческой пластиной (на фото выше пластина попала в кадр). Силовую часть было решено засунуть за пластину, а управляющую снизу, чтобы был быстрый доступ. В качестве изолятора между платами и пластиной идеально подошли пластиковые крышки от чипсов «Pringles»:
Т.к. я начинающий электронщик, то прошивку освоил писать только в Arduino IDE. Да, возможно, это не профессионально, но для моих задач этого вполне хватает. За основу были взяты наработки с предыдущей платы. Уже в процессе написания были придуманы новые фишки и возможности люстры. На отработку прошивки и устранение «багов» ушло около 2 недель.
О прошивке
Для начала нам потребуется выбрать соответствующие кнопки на пульте ДУ и считать коды данных кнопок, в этом нам поможет стандартная библиотека «IRremote.h». Устанавливаем ее в Arduino IDE и загружаем скетч для приема кодов кнопок:
#include «IRremote.h»
IRrecv irrecv(11); // Указываем пин, к которому подключен приемник
decode_results results;
void setup()
Serial.begin(9600); // Выставляем скорость COM порта
irrecv.enableIRIn(); // Запускаем прием
>
void loop()
if (irrecv.decode( // Отправляем полученные данные в терминал
irrecv.resume(); // Принимаем следующую команду
>
>

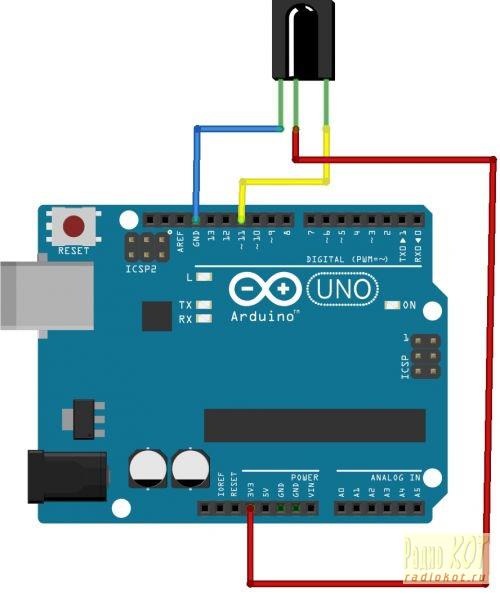

Подключаем ИК приемник (я использовал VS1838) по схеме:
Открываем монитор порта и поочередно нажимаем на необходимые нам кнопки, в терминал будет отправляться код нажатой кнопки. Стоит обратить внимание, что некоторые кнопки при долгом удержании начинают отправлять код FFFFFFFF, что воспринимаеться телевизором/приставкой как повтор нажатия, данная функция в основном реализована на таких кнопках, как Громкость, Перемотка и т.д.
Записав все необходимые коды, в начало каждого кода необходимо подставить «0x». Например, код кнопки STOP у меня «E0E0629D», а в саму прошивку пишем «0xE0E0629D». Для управления люстрой у меня используется 26 кнопок, 10 из которых (цифры) используются в качестве ячеек сохранения пользовательского цвета. Чтобы впоследствии сократить размер прошивки приблизительно на 4кб, идем в папку с добавленной библиотекой (у меня это C:UsersUserDocumentsArduinolibrariesIRremote), находим файл IRremote.h, открываем и в самом начале видим протоколы каких производителей поддерживает данная библиотека, у нас пуль ДУ от ТВ Samsung, поэтому проставляем везде 0, оставляем 1 только в строке

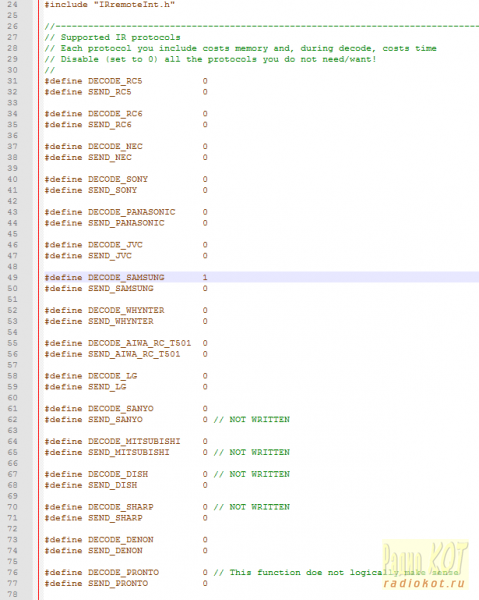

#define DECODE_SAMSUNG 1 — теперь библиолека IRremote работает только на прием кодов SAMSUNG:
Когда я только начинал делать первую плату, столкнулся с проблемой — не работает ШИМ выход (функция analogWrite), при использовании библиотеки IRremote. Данная бибилиотека по умолчанию использует TIMER1, а функция analogWrite так же использует TIMER1. Нужно это исправить. Снова идем в папку с библиотекой и находим файл IRremoteInt.h в нем ищем строки:
// Arduino Duemilanove, Diecimila, LilyPad, Mini, Fio, Nano, etc
#else
#define IR_USE_TIMER1 // tx = pin 9
//#define IR_USE_TIMER2 // tx = pin 3
// Arduino Duemilanove, Diecimila, LilyPad, Mini, Fio, Nano, etc
#else
//#define IR_USE_TIMER1 // tx = pin 9
#define IR_USE_TIMER2 // tx = pin 3
Теперь для распознования ИК сигнала используется TIMER2, и наша функция analogWrite будет работать без проблем.
Осталось только подставить в прошивку свои коды кнопок и можно прошивать. Готовая прошивка занимает 8098 байт.
Сразу после подачи питания включается синяя лента, и начинает плавно разжигаться белая, затем поочереди, с задержкой 200мС, включаются 5 лампочек, и гаснут обе ленты.
Далее мы можем упралять люстрой с пульта ДУ. Подробно каждое действие описано в самом файле прошивки, старался коментировать по максимуму.
Вот полный список всех возможностей:
1) Плавная регулировка яркости белой светодиодной ленты
2) Отдельное включение любой из пяти лампочек
3) Регулировка яркости каждого RGB цвета
4) Плавное мерцание белой ленты (затухание и разгорание) с возможностью настройки длительности периода
5) Режим стробоскоп — белая лента часто вспыхивает, частота вспышек настраивается
6) Самостоятельная плавная смена цвета RGB ленты. Скорость смены цвета так же настраивается. Причем есть 3 режима смены цвета
7) Можно одновременно включить белую ленту сверху на любую яркость и включить любой цвет плафона
8) Имеется 9 ячеек памяти для настройки своего цвета и сохранения в EEPROM
9) Пъезопищалка и индикация работы и приема сигнала с пульта ДУ
10)Красивый старт люстры при включении выключателя (всегда перед уходом из дома просто выключаю выключатель, а то мало ли..)
11) Возможность отключения пъезо с сохранением состояния в EEPROM
12) Ну и наконец, самый главный плюс — не нужно ходить к выключателю, т.к. пульт от телика всегда под рукой. Даже если произойдет самое страшное, и пульт останется на столе, то эмулятор данного пульта есть на смартфоне с ИК портом).

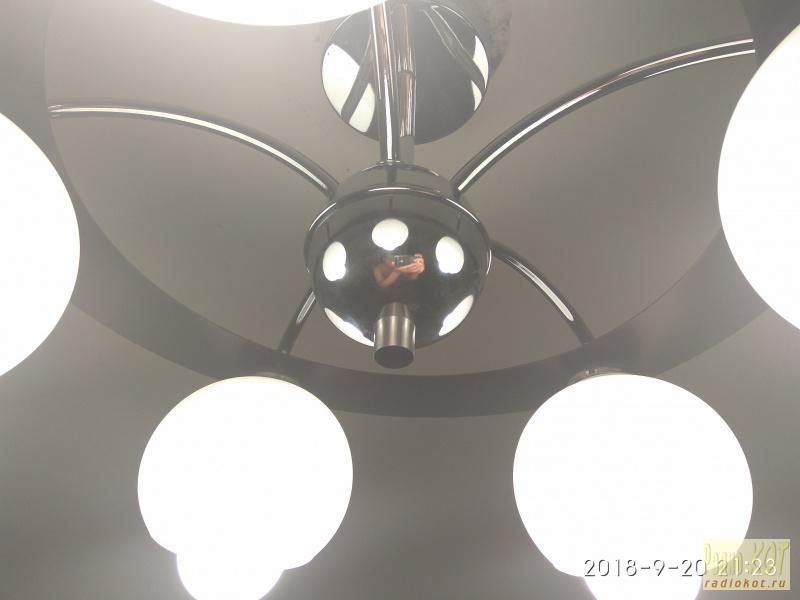

Фото работающей люстры:
Видеодемонстрация работы:
P.S Это моя сама первая статья на просторах рунета.
Всем спасибо за внимание!
