Эта статья расскажет, как сделать видеоплеер из предметов, которые можно найти в кладовке любого айтишника. Ардуино, журнал Vogue, и дисплей от Нокиа 3310 можно оставить в покое — они нам не понадобятся. Наличие паяльника приветствуется, но можно обойтись и без него.
Судя по скорости развития технологий, лет через десять появится поколение, никогда не видевшее электронно-лучевых трубок. А между тем, история видео дисплеев начиналась с совершенно других устройств…
История
В 1884 году, за несколько лет до изобретения радио, немецкий студент Пауль Нипков (Paul Nipkow) запатентовал первую в мире систему телевидения. С электроникой в то время было неважно, поэтому для построения изображения применялся электромеханический подход: яркость пикселя задавалась электрической лампой, а его положение — механически, с помощью вращающегося диска. В диске делались отверстия, расположенные по спирали; таким образом, при вращении диска пролетающие по одному отверстия «сканировали» фиксированное поле зрения. И хотя сам изобретатель так никогда и не создал такую систему, вплоть до 1930-х годов диск Нипкова был популярен у других разработчиков телевидения.
МЕХАНИЧЕСКИЙ ТЕЛЕВИЗОР Своими руками. Механическое тв и диск Нипкова
На передающей стороне, за диском располагался фотоэлемент, оценивающий яркость каждой точки изображения. Сегнетовые фотодетекторы того времени имели низкую чувствительность, поэтому студию приходилось заливать ярким светом, а лица дикторов гримировать фиолетовой краской — лишь бы улучшить качество изображения. В другом варианте, источники и детекторы света менялись местами: за диском ставилась яркая дуговая лампа, и светящаяся точка затемнённую студию; отражённый свет улавливался набором фотоэлементов.
Телезрители, в свою очередь, смотрели сквозь диск Нипкова на неоновую лампу, яркость которой определялась переданными из студии показаниями фотоэлементов. Картинка получалась размером с почтовую марку, поэтому перед диском ставилась увеличивающая линза. Занятно, что данные изображения вмещались в звуковой спектр, и принимались самым обычным радиоприёмником. По сути, телевизор был простой приставкой, которую мог собрать деревенский радиолюбитель. Основной проблемой было раздобыть неонку — всё остальное, от разметки диска до намотки электродвигателя, делалось своими руками. (В особо запущенных случаях вместо электродвигателя ставилась рукоятка, которую телезритель должен был вращать со скоростью строго 50 об/мин.)
Механический телевизор Своими Руками! (Телевизор с диском Нипкова)
Разумеется, за прошедшие восемдесят лет технологии шагнули далеко вперёд, и никого не удивляют устройства вроде «3D HD дисплей с активной матрицей на органических светодиодах» (в 1930-х, между прочим, обычный человек понял бы только слово «органический»). С другой стороны, это означает, что современный инженер в куче старого хлама может найти хоть яркую «неонку» (светодиод), хоть прецизионный шаговый двигатель (в старом CD-ROM’е), — не говоря уже о лёгких и отлично сбалансированных компакт-дисках…
Сборка механического телевизора
Хотя наше устройство будет работать на записанных сигналах, и его уместнее называть видеоплеером, — тем не менее, его вполне можно использовать и для показа NBTV телепередач, вещаемых некоторыми радиолюбителями.
- Диск Нипкова
- Двигатель для вращения диска
- Регулируемый источник света
- Источник видеосигнала
Диск Нипкова
В тридцатых годах диски делали из картона, тонкого алюминия, или вообще из бумажного кольца на проволочной рамке. Мы же воспользуемся прелестями прогресса и возьмём ненужный компакт-диск, благо их навалом. Если есть выбор, лучше взять диск с тёмной поверхностью — это улучшит контрастность изображения.
В прошлом веке разметка отверстий требовала большой аккуратности, умения управляться с транспортиром, и специального циркуля для вычерчивания спирали. Мы же разметим диск виртуально в графическом редакторе (например, Inkscape) и распечатаем готовый чертёж на принтере. Затем загибаем бумагу вдоль краёв напечатанной окружности (см. фото), и заворачиваем диск в получившийся бумажный конверт. Распечатанное изображение должно остаться снаружи, оно будет служить ориентиром для сверления. Счастливые обладатели приводов с поддержкой технологий LightScribe/LabelFlash могут распечатать маску с отверстиями прямо на поверхности диска.
Наконец, берём микродрель со сверлом 0.6–0.8 мм и сверлим диск согласно разметке. Нет микродрели? Не беда! Дело в том, что у CD-дисков (но не DVD!) алюминиевый слой с данными защищён только тонким слоем лака, так что их можно аккуратно процарапать острым металлическим предметом, например отвёрткой. Насквозь цапарать не нужно, подложка диска прозрачна.
Двигатель
Честно говоря, изначально эта статья задумывалась как способ хоть как-то использовать валяющийся без дела старый DVD-ROM: там и двигатель, и держатель диска удобный. Однако копание темы показало, что двигатель привода далеко не так прост, как хотелось бы: он и многофазный, и использует датчики Холла для обратной связи, и управляется специальной микросхемой. Поэтому эксперименты с приводом было решено оставить на будущее, а использовать что-то более простое и понятное: компьютерный вентилятор, он же кулер.
В роли кулера подвернулся USB-вентилятор знаменитой фирмы NoName. Приятным моментом стал куполовидный колпачок с лопастями: диаметр его основания был 22 мм, тогда как диаметр центрального отверстия компакт-диска — 15 мм. Если направить вентилятор вертикально вверх, то сверху, почти как на патефон, можно положить диск, и главное — он не срывается.
Чтобы улучшить сцепление, во внутреннее отверстие диска была наклеена пара полосок двухстороннего скотча (см. фото). К сожалению, хлипкий моторчик явно не рассчитан на 15-граммовую нагрузку, поэтому за пару минут работы довольно сильно нагревается. С более крупным кулером такой проблемы быть не должно.
Внимание: несмотря на гладкую форму и небольшой вес, сорвавшийся диск может доставить некоторые неприятности. А если переборщить с мощностью двигателя — диск может лопнуть, и осколки придётся не только собирать по комнате, но, возможно, и выковыривать из тела. Так что консультируйтесь со здравым смыслом, — автор за возможные увечья ответственности не несёт.
Источник света
Как ни странно, в 2011 году неоновую лампу достать ничуть не легче, чем в 1930: их уже практически не используют. К счастью, нам вполне подойдёт один из светодиодов, которые можно найти в любом старом периферийном устройстве, от мышки до принтера.
К сожалению, напрямую в аудиовыход светодиод включить не получится: даже на максимальной громкости свечения, скорее всего, не будет. Поэтому придётся соорудить простейший усилитель на одном транзисторе (см. схему). Источником питания может быть либо пара обычных батареек (тогда резистор можно убрать), либо USB (красный провод — плюс, чёрный — минус; резистор от 500 Ом и меньше, подбирается по яркости). Транзистор — любой n-p-n типа.
Если транзистор выковырян из какого-то устройства, определить его тип и расположение выводов можно с помощью мультиметра: пробуйте разные комбинации выводов, пока прибор не покажет число в диапазоне 30–1000. Когда это произойдёт — по буквам рядом с выводами определите расположение ног транзистора.
Если длина выводов позволяет, схему можно выполнить на скрутках, хотя, конечно, для надёжности и эстетичности соединения лучше пропаять. В любом случае, оголённые выводы сто́ит стянуть термоусадкой или обернуть синей изолентой™ для придания долговечности.
В использовании светодиода вместо газовой лампы есть один негативный момент: свечение полупроводника «точечное», а нам нужно подсвечивать (по возможности равномерно) квадратик 15×15 мм. Проблема легко решается размещением над светодиодом полупрозрачной бумажки, на которую будет проецироваться пятно света.
В сборе оптическая часть выглядит так:
Инструмент «третья рука» очень удобен для фиксации всех компонентов в нужных положениях. Линза необязательна, она просто шла в комплекте. Вместо «третьей руки» можно воспользоваться окружающими предметами, клеем, или помощью коллег.
Источник видеосигнала
Самый доступный для айтишника генератор сигналов — звуковая карта компьютера. Ею мы и воспользуемся. Разумеется, никто не мешает затем записать сгенерированный файл на MP3-плеер и поспорить с друзьями, что ваш однокнопочный айпод может воспроизводить видео.
Для отладки системы я написал простенькую Java-программу, которая выводит на звуковую карту изображение 22 на 32 пикселя. Исходник можно взять на pastebin, а готовый аудиофайл — здесь.
Кроме того, существуют программы, позволяющие конвертировать видеофайлы в аудиосигналы, и наоборот, воспроизводить видео на основе аудиофайлов. Причём, благодаря стерео формату в одном аудиофайле можно записывать и изображение, и звуковую дорожку. Например, вот этот mp3-файл превращается в отрывок фильма «Девчата»:
Результат
Основная сложность при просмотре — синхронизация скорости вращения диска с поступающим видеосигналом. В тридцатых годах для этого использовались синхроимпульсы и специальные схемы. Любителям, впрочем, предлагался гораздо более простой и доступный способ: притормаживать диск рукой. Понятно, что получение устойчивого изображения таким способом требует определённого навыка…
Ну вот, теперь вы с полным правом можете сказать, что собрали телевизор на коленке.
Источник: habr.com
Механический телевизор своими руками
Всем добрый день.

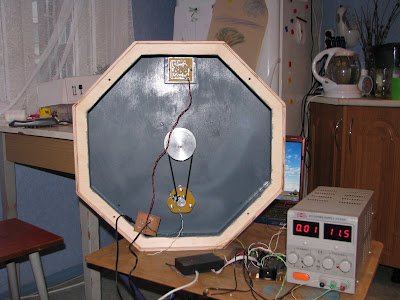

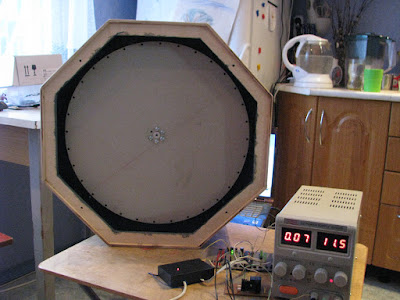

Наконец то у меня дошли руки осуществить свою мечту детства и сделать механический телевизор. В принципе работа уже близка к завершению, на нём уже можно смотреть видео, правда пока без звука
Само изображение запечатлеть не удалось, так как скорость вращения диска приходится регулировать вручную, а это почти не возможно. На youtube есть видео ролики демонстрирующие такое изображение. http://www.youtube.com/watch?v=8GYGxEk0btA
Вот как раз с проблемой контроля вращения диска я к вам и хочу обратиться. Года полтора назад я начинал изучать микроконтроллеры, но это дело мне не очень то давалось. Недавно достал свою отладочную плату и попытался написать програмку, и понял что всё очень запущено. Так что если я заинтересовал своим проектом знатоков языка СИ, то я бы не отказался от помощи В свою очередь если кто то захочет сделать механический телевизор, то я готов поделиться своим опытом
Последний раз редактировалось Александр 2677 Вс окт 03, 2010 23:09:10, всего редактировалось 1 раз.
Добавлено: Вс окт 03, 2010 17:46:38
Для работы телевизора нужно поддерживать вращение диска 750 оборотов в минуту. На самом диске имеются 32 отверстия для открытой оптопары.
Программа на мой взгляд должна быть примерно такой:
В переменную (i) записывается количество срабатываний оптопары , думаю что подойдёт внешнее прерывание INT0
Таймер каждую секунду записывает результат в другую переменную (r) и сбрасывает результат первой переменной.
Сама программа смотрит на результат переменной (i) и определяет включать двигатель или нет.
Двигатель при запуске должен включаться через реле 12в. (из за массы диска при старте большой ток) , а при наборе скорости переключиться на полевой транзистор в режиме ШИМ.
Ещё нужно предусмотреть две кнопки которые могут чуть разогнать диск или немного притормозить его. Это необходимо для синхронизации диска и изображения.
Как то так .
Добавлено: Вс окт 03, 2010 22:32:17
Задача поддерживать обороты 750, и они не меняются? Реле какое-то. Включается ведь один раз, можно плавный старт сделать.
Я-бы делал так:
* Двигатель постоянного тока, редуктор 4:1;
* Датчик с отверстиями на двигателе, до редуктора;
* Импульсы с датчика интегрируем (получили напряжение, пропорциональное скорости), сравнили с опорным, по результатам подправили ток на двигателе (линейно или ШИМ-ом).
Этот подход можно реализовать аппаратно или программно, для постоянной скорости проблем нет. Кнопки подстройки — это разве что для поиграться, так как нетрудно стабилизировать именно 750 оборотов.
Другой вариант — шаговый двигатель. Обороты для многих из них высоковаты, но если диск достаточно массивен и сбалансирован, с применением плавного разгона тоже будет работать.
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
Добавлено: Вс окт 03, 2010 23:08:08
Кнопки нужны для того чтобы временно притормозить диск для синхронизации с видео сигналом, иначе может получится так что изображение будет разбито на две части , правая половина будет слева а левая с право
На телевизоре уже стоит двигатель постоянного тока и редуктор , а также датчик и отверстия на диске.
Компания MORNSUN производит популярные микросхемы, которые всегда доступны со склада КОМПЭЛ: изолированные и неизолированные преобразователи интерфейсов, изоляторы сигналов, преобразователи напряжения и драйверы для построения изолированных вторичных источников питания.
Отличные характеристики делают микросхемы конкурентоспособными и востребованными:
• преобразователи интерфейсов выдают высокие значения входного сопротивления и скорости передачи данных;
• преобразователи напряжения отличаются малыми габаритами, относительно простой схемотехникой и высоким КПД.
Добавлено: Пн окт 04, 2010 12:59:38
А как насчет использовать сетевой двигатель переменного тока? Усложняется механическая часть, зато упрощается электронная.
_________________
Giggity giggity goo!
Специалистам по промавтоматизации и системным интеграторам, до недавнего времени применявшим в ответственных проектах высококачественные источники питания производства Phoenix Contact, PULS и прочих подобных производителей, после их ухода с российского рынка следует обратить внимание на высокотехнологичные DIN-реечные серии ИП LIMF, LIHF и LITF производства MORNSUN.
Добавлено: Пн окт 04, 2010 14:05:55
Да у меня уже готовое устройство, осталось только программу написать. Может кто-нибудь подсобит с этим. А то я буду пол года разбираться как это сделать.
Как лучше считывать показания датчика. Я смог бы сделать это с помощью внешних прерываний, но не будут ли эти прерывания мешать основной программе. Ещё я прочитал что в AVR есть таймер который можно использовать в качестве счётчика, но настроить его я вряд ли смогу. Ещё наверное нужно настроить таймер который сбрасывает показания счётчика каждую секунду. Ну и про ШИМ не забыть.
Я кстати пользуюсь CodeVisionAVR , с другими компиляторами я не разобрался.
Добавлено: Пн окт 04, 2010 15:36:33
На самом деле с помощью CVAVR сделать так, чтобы таймер отсчитывал по сигналу на ножке оч просто. Сигнал кидаете, скажем, на Т0. В кодгенераторе выбираете таймер0 и как тактирующий сигнал ставите ножку Т0 по возрастающему или спадающему уровню.
Добавлено: Пн окт 04, 2010 15:48:19
Здесь небыло сказано ни слова об источнике видео сигнала, и присутствует ли в нем синхро сигнал.
Если да то посмотри здесь http://bs.cyty.com/menschen/e-etzold/ar . ngdisc.htm есть схема и описание.
_________________
Я тоже белый и пушистый и также как и Вы ловлю мышей.
С уважением ВНН.
Добавлено: Пн окт 04, 2010 16:16:22
Источник видео сигнала это компьютерная программа которая конвертирует любое видео в формат узкополосного телевидения , там присутствует синхро сигнал, но чтобы его извлечь нужно ещё какую то схему паять. Пол года назад я пробовал сделать эту схемку, но ничего не вышло. Там вроде ещё осциллограф нужен для настройки. Вообще то я в электронике не силён.
Эти англоязычные сайты я видел, там много разной информации , но английски язык мне не знаком, поэтому решил обойтись просто стабилизацией скорости.
Добавлено: Вт окт 05, 2010 07:48:43
Как настроить таймер 0 для подсчёта импульсов вроде разобрался, спасибо Fasterpast. Только пока не могу понять куда записывается результат этого счётчика.
// Timer/Counter 0 initialization
// Clock source: T0 pin Rising Edge
TCCR0=0x07;
TCNT0=0x00;
Добавлено: Вт окт 05, 2010 15:46:04
стр.264 «Микроконтроллеры AVR семейств Tiny и Mega»
_________________
Первое, что привлекает в программировании, объяснить просто: ты говоришь компьютеру что то сделать, и он это делает. Безошибочно. Всегда. Без возражений.
———-
Линус Торвальдс. «Just for fun. Рассказ нечаянного революционера»
Добавлено: Вт окт 05, 2010 15:52:26
Александр 2677 писал(а):
Только пока не могу понять куда записывается результат этого счётчика.
В TCNT0 как ни странно.
Для отсчёта времени советую настроить второй таймер, чтобы он отсчитывал время(лучше всего настроить прерывание с частотой в районе 10кГц и в нём увеличивать на единицу счётчик времени). А в основном цикле проверять не набралось ли достаточное число оборотов или не прошло ли слишком много времени(чтобы не получить переполнение счётчика на малых оборотах) и рассчитывать скорость вращения.
Добавлено: Ср окт 06, 2010 00:06:27
Тренировался настраивать таймер T1, чтобы он делал прерывания каждую секунду, вроде получилось только прерывания наступают примерно через 3 -4 сек.
AVR Core Clock frequency: 1,000000 MHz
TCCR1A=0x00;
TCCR1B=0x03;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x3D;
OCR1AL=0x09;
OCR1BH=0x00;
OCR1BL=0x00;
Добавлено: Пт окт 08, 2010 23:49:03
Ну вот, наконец то удалось написать программу. Правда как то криво получилось но работает. Осталось к ней ШИМ приладить, что бы диск плавно разгонялся и плавно притормаживал, а то изображение рывками получается.
Часовой пояс: UTC + 3 часа
Кто сейчас на форуме
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2
Источник: www.radiokot.ru
Заводной телевизор: Сделай сам
Вероятно, многие наши читатели собирали в детстве радиоприемник. Или передатчик, или магнитофон, или гитарный усилитель, или музыкальный звонок. По схеме или даже собственной конструкции, из конструктора или из подручных материалов. А вот телевизор собирали немногие.
Сергей Апресов
Item 1 of 7
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Дело вовсе не в сложности его устройства: усилители высокочастотного и низкочастотного сигнала, генераторы строчной и кадровой развертки — это по сути все те же магнитофоны и звонки. Просто собирать телевизор неинтересно и обидно. Каким бы искусным мастером ты ни был, все равно центральное место в его конструкции занимает Его Величество Кинескоп — загадочная обитель грозной электронной пушки, вечного странника сканирующего луча и магического люминофорного экрана, которые могут быть собраны воедино и заключены в вакуумную трубку только в промышленных условиях. Все электронные блоки телевизора, которые можно собрать своими руками, — лишь его верная свита.
На самом деле первые телевизоры обходились без всяких вакуумных трубок. Телекамеры и телеприемники с механической разверткой, которые впервые продемонстрировал публике британец Джон Лоджи Бэйрд в 1926 году, применялись для организации эфирного телевещания в течение 11 лет — с 1928 по 1939 год. В последние три года механические телевизоры на равных сосуществовали с первыми кинескопными. Чтобы разобраться, как работали первые телевизоры, а заодно осуществить свою заветную детскую мечту, мы решили построить передатчик и приемник движущегося изображения своими руками, буквально из того, что попалось под руку. Предлагаем и вам повторить наш опыт, учтя наши ошибки.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Сканирующая спираль
Сердце телевизора с механической разверткой — это сканирующий диск. Его придумал немецкий изобретатель Пауль Нипков в 1884 году. Это тонкий круг из любого непрозрачного материала (алюминия, пластика, картона), диаметр которого в серийных телевизорах составлял от 30 до 50 см.
В диске проделаны сканирующие отверстия, количество которых соответствует количеству строк развертки (в телевизорах Бэйрда было тридцать строк, мы решили ограничиться двадцатью). Отверстия расположены определенным образом. Мысленно разделим диск радиусами на двадцать частей. На каждом радиусе будет по одному отверстию.
Каждое последующее отверстие располагается чуть ближе к центру окружности, чем предыдущее. Если соединить все отверстия плавной линией, получится спираль в один оборот. Расстояние между соседними дырочками примерно равняется высоте экрана. Разница между расстояниями от центра до первого и последнего отверстий — это его ширина. Расстояние между первым и последним отверстиями — диагональ экрана.
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Представим себе, что объектив камеры проецирует изображение на поверхность сканирующего диска, а позади диска располагается фотоэлемент. В каждый момент по экрану движется только одно отверстие, сканируя строку. Фотоэлемент воспринимает колебания освещенности. Затем по изображению проходит следующее отверстие, сканируя следующую строку.
Двадцать таких проходов (один оборот диска) формируют кадр. В телеприемнике вращается точно такой же диск, только за ним располагается мощная лампа, а перед ним — экран или линза. Лампа воспроизводит колебания освещенности, зафиксированные фотоэлементом. Если передающий и принимающий диски вращаются абсолютно синхронно, на принимающем формируется изображение. Диски крутятся со скоростью не менее 15 об/с (что соответствует 15 кадрам в секунду), и в силу инерции зрения человек воспринимает изображение не как движущиеся отверстия или спираль, а как монолитную картинку.
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Сканирующий диск — это уже практически телевизор. Тем не менее сам Нипков его так и не построил. Распространенным в те времена селеновым фотоэлементам не хватало чувствительности, чтобы сформировать мощный сигнал из света, поступающего через маленькое отверстие. Электронный усилитель мощности еще не изобрели.
Диск Нипкова применялся для факсимильной передачи статичных изображений. Из-за низкой чувствительности каждое изображение приходилось сканировать по несколько минут.
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Телевидение без рекламы
Процесс изготовления нашего собственного механического телевизора запечатлен на фотографиях. Честно говоря, мы отнюдь не были полностью удовлетворены результатом своей работы. Концепция доказала свою работоспособность, но истинного наслаждения от просмотра получить не удалось.
Помешала нам та же проблема, с которой в свое время столкнулся Нипков: слишком низкая чувствительность селенового фотоэлемента. В итоге, чтобы заставить лампочку хоть как-то реагировать на колебания, нам пришлось подносить к объективу зажженную энергосберегающую лампу. Только ее мы и могли наблюдать, изо всех сил вглядываясь в тусклый экран в темноте.
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Чтобы решить эту проблему, Бэйрд использовал для съема изображения диск не с отверстиями, а с линзами. Каждая линза фокусировала пучок света точно на фотоэлементе. Если бы мы не заботились об исторической достоверности, то могли бы заменить архаичный селеновый элемент современными фототранзисторами видимого спектра. Или, как вариант, использовали бы большой усилитель мощности вместо скромного микрофонного преампа.
Между прочим, механический телевизор, будь то антикварный экземпляр или вольная реплика, — вовсе не бесполезная в хозяйстве вещь. С его помощью можно принимать сигналы узкополосного телевидения, с которым до сих пор экспериментируют радиолюбители во многих странах мира. Так что поскорее обзаводитесь механическим телевизором и открывайте для себя хорошо забытый мир телевидения, по которому не показывают «Дом-2».
