Система отопления автомобиля должна работать исправно. Добиться бесперебойной работы печки несложно, если знаете устройство печки Лада Калина. Отопитель создаёт комфортное пребывание в салоне авто, создавая обзор для водителя.
Устройство печки предусматривает использование опций машин малого класса. Выпуск автомобилей Калин начато свыше десяти лет тому. Для базовой модели включили следующие опции:

• Антиблокировочная система тормозов.
• Подушки безопасности.
• Электрический усилитель руля.

Разрабатывались новые модели Лада Калина, которые уже оснащались дополнительными опциями:

• Электрические подъёмники стёкол дверей.
• Надёжный отопитель.
• Подогрев сидений.
• Устройство кондиционирования салона.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

2 din в калину 1

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

1. Левый боковой выход потоков.
2. Левый воздуховод.
3. Обогрев бокового стекла.
4. Разветвитель воздушных потоков.
5. Печка.
6. Правый вентиляционный воздуховод.
7. Правый боковой выход потоков.
8. Воздуховод нижнего обогрева.
9. Воздуховод обогрева салона.
10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся.

Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

1. Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

Электросхема печки Калина

1. Реле с предохранителем в сборе.
2. Режимный переключатель.
3. Резистор.
4. Электрический двигатель печки.
5. Замок зажигания.

А. К источнику питания.

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

1. Заводим двигатель автомобиля.
2. Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
3. Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
4. Переводим регулятор скорости на максимум.
5. Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
6. Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
7. Воздух, который выходит с панелей, должен дуть тёплый воздух.
8. Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
9. Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

• Прогрели двигатель, а тёплый воздух не поступил в салон.
• Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

• Насос. Ремонту не поддаётся, только замена.
• Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Резюме

Автомобиль Лада Калина выпускается с установкой для вентиляции и отопления или с климатической установкой. Для первого варианта невозможно обеспечить климат салона, температура которого будет ниже окружающей среды.

Источник: remam.ru

Установка ММС Калина 2 в комплектация «норма»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1 %

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за .

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

Как снять центральную консоль на Калина 2

Сегодня АвтоВАЗ предлагает приобрести автомобили Лада Калина 2 с двумя вариантами отделки салона. Первый используется в люксовых комплектациях (где установлен медиацентр), второй – это составная часть комплектации «Норма» и «Стандарт». Мы поговорим о том, какие существуют методы демонтажа щитка модуля «климатики» и щитка магнитолы. Причём, один из рассмотренных вариантов подходит для комплектации «Люкс», другой – для более доступных версий (Норма, Стандарт). Методы демонтажа в двух указанных случаях заметно отличаются.

Напомним, что совсем недавно мы рассматривали какой подлокотник выбрать для Лада Калина 2. Сейчас на авто-рынке очень широкий ассортимент.

Как снять центральную консоль в комплектации Люкс

Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются.

Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.

Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование. Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.

Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).

Чтобы выполнить демонтаж панели «климатики», не нужно предварительно снимать ручки регуляторов, расположенные на ней, если речь идёт о комплектации «Люкс». То же относится к комплектации «Норма с климат-контролем». Во всех других вариантах исполнения используется блок управления печкой, конструкция которого не позволяет снять щиток без предварительного демонтажа ручек. Будьте внимательны.

Если щиток климат-контроля демонтирован, остаётся выкрутить два болтика и так же осторожно снять щиток медиацентра. Дополнительно эта деталь крепится девятью клипсами:

– По две клипсы расположены на уровне границы решётки воздуховода;

– Три клипсы с каждого бокового борта расположены на равном расстоянии;

– Ещё три клипсы можно обнаружить на верхнем бортике (окна, в которые они входят, на фото обведены).

Руководствуясь перечисленными сведениями, можно попытаться выполнить демонтаж самостоятельно, но лучше, всё же, доверить эту работу специалисту. Желательно при выполнении любых действий не использовать молоток, зубило, болгарку. Впрочем, здесь идёт речь о комплектации «Норма», о которой мы рассказываем дальше.

Напомним, что предыдущая статья была про установку сетки в бампер на Лада Калина 2, которая будет защищать от пробоя радиатора.

Демонтаж консоли, содержащей в своём составе блок управления печкой

В некоторых комплектациях автомобиля Калина 2, как известно, наличие климат-контроля не предусмотрено. Здесь водитель может управлять только работой печки. Щиток блока управления печкой удерживают 4 клипсы. В общем, крепление здесь используется такое же, как в комплектациях с климат-контролем, но вынуть панель блока управления не получится, если предварительно не удалить три ручки регуляторов.

Допустим, панель блока управления печкой демонтировать удалось. Тогда, останется только снять верхний щиток, который примыкает к воздуховодам. Саму эту деталь нужно тянуть на себя снизу, но предварительно необходимо выкрутить два винтика (на рисунке они обведены). Просто взять и вытащить панель не получится, нужно поджимать боковые клипсы отвёрткой. На самом деле, весь процесс показан на видео, которое мы разместили ниже.

В отсек, предназначенный для магнитолы, можно установить любое устройство типоразмера 1 DIN. Чтобы выполнить это, ничего демонтировать не требуется. Трудно представить ситуацию, в которой снимать щитки центральной консоли действительно необходимо, если рассматривать комплектацию «Норма» или «Стандарт». Тем не менее, можете воспользоваться приведёнными здесь сведениями. Помните, что все действия владелец выполняет на свой страх и риск.

Удаляем блок управления печкой и всю центральную консоль. Комплектация стандарт

Установка панели (торпедо) Калины

Установка облицовку панели приборов в обратном порядке. Предварительно пропускаем колодку и наконечники проводов выключателя и плафона освещения веще­вого ящика через соответствующие отверстия в облицовке.

При снятии 14 стопорных шайб мо­гут обломиться пластмассовые штифты, в этом случае вместо стопорных шайб можно установить саморезы.

снятие панели Калины с отопителем

ВАЗ предлагает автомобили «Калина-2» с двумя вариантами отделки салона. Первый используется в люксовых комплектациях (где установлен медиацентр), второй – это составная часть комплектации «Норма» и «Стандарт». Мы поговорим о том, какие существуют методы демонтажа щитка модуля «климатики» и щитка магнитолы.

Причём, один из рассмотренных вариантов подходит для комплектации «Люкс», другой – для более доступных версий (Норма, Стандарт). Методы демонтажа в двух указанных случаях заметно отличаются. Приступаем к рассмотрению.

Демонтаж консоли, содержащей в своём составе блок управления печкой

В некоторых комплектациях автомобиля «Калина-2», как известно, наличие климат-контроля не предусмотрено. Здесь водитель может управлять только работой печки. Щиток блока управления печкой удерживают 4 клипсы. В общем, крепление здесь используется такое же, как в комплектациях с климат-контролем, но вынуть панель блока управления не получится, если предварительно не удалить три ручки регуляторов.

Центральная консоль Калины-2, комплектация Стандарт

Допустим, панель блока управления печкой демонтировать удалось. Тогда, останется только снять верхний щиток, который примыкает к воздуховодам. Саму эту деталь нужно тянуть на себя снизу, но предварительно необходимо выкрутить два винтика (на рисунке они обведены). Просто взять и вытащить панель не получится, нужно поджимать боковые клипсы отвёрткой. На самом деле, весь процесс показан на видео, которое мы разместили ниже.

В отсек, предназначенный для магнитолы, можно установить любое устройство типоразмера 1 DIN. Чтобы выполнить это, ничего демонтировать не требуется. Трудно представить ситуацию, в которой снимать щитки центральной консоли действительно необходимо, если рассматривать комплектацию «Норма» или «Стандарт». Тем не менее, можете воспользоваться приведёнными здесь сведениями. Помните, что все действия владелец выполняет на свой страх и риск.

Как разобрать бороду на калине?

Предлагаем ознакомиться с самым важным на тему: «как разобрать бороду на калине?» с полным описанием и рекомендациями.

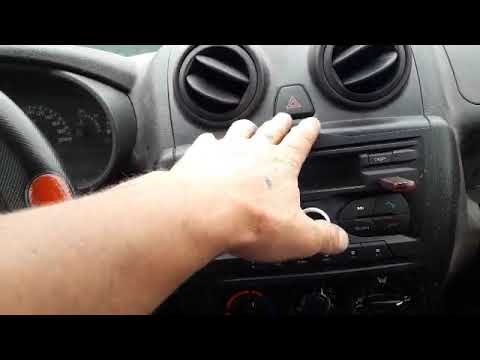

Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, нам потребуется крестовая отвертка и очень много терпения, особенно при ее последующей установки, так что придется запастись терпением.

• Первым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода.

• Металлическую вставку, в которой крепится магнитола, тоже лучше вынуть, чтобы было удобнее заниматься снятием. После того, как ее изъяли, с обратной стороны надавливаем на заглушки, которые находятся по обе стороны от кнопки «Включения Аварийной Сигнализации».

• И откручиваем два болта крепления нижней части этой накладки, которые находятся под этими заглушками крестовой отверткой:

• Затем необходимо снять три рычага регулировки отопителем, которые отмечены ниже на фотографии цифрами 1, 2,3. Снимаются они просто, достаточно потянуть их с небольшим усилием на себя.

• Теперь, отсоединяем штекер от кнопки аварийной сигнализации:

• После этого необходимо немного потянуть на себя накладку, начиная с самого низа, преодолевая препятствие металлических фиксаторов, вытянуть накладку с ее посадочного места.

• Чтобы снять ее полностью, необходимо отсоединить все провода, которые ведут к лампочкам освещения и регулировки скорости вращения вентилятора:

После этого она легко снимается без каких-либо проблем. А вот с установкой этой накладки придется повозиться, ну по крайней мере, я возился минут 20 наверное, пока все поставил на место.

Тоннель (туннель или борода) пола Калина демонтируется для снятия панели приборов, шумоизоляции, доработок или тюнинга интерьера. Снятие бороды процесс не сложный, и не потребует много времени.

Потребуется : крестовая и плоская отвертки.

Снять чехол ручника, отвернув три винта (№2) крепления защитного чехла ручника (№1) с помощью крестовой отвертки..

Снять рукоятку рычага коробки передач.

Для Лада Калина 2 с АКПП: отсоединить накладку (№4), отвернуть винт (№3) крепления рукоятки рычага коробки передач, отсоединить колодку (№1) и снять ручку с накладкой (№2), используя плоскую и крестовую отвертки.

Отвернуть винт (№1) крепления облицовки туннеля пола с помощью крестовой отвертки.

Снять облицовку туннеля пола, отвернув с правой и левой стороны по два винта (№1), используя крестовую отвертку.

Кстати, а Вы знаете, что на тоннель пола Лада Калина 2 можно

• Как снять сиденье на Калина 2 (ВАЗ 2192, 2194)
• Как снять потолок на Калина 2 (ВАЗ 2192, 2194)
• Как снять панель на Калина 2 (ВАЗ 2192, 2194)
• Как снять обшивку двери Калина 2 (ВАЗ 2192, 2194)
• Как снять центральную консоль и магнитолу Лада Калина 2 (ВАЗ 2192, 2194)
• Как снять бампер на Калине 2 (ВАЗ 2192, 2194)
• Как снять бардачок на Калине 2 (ВАЗ 2192, 2194)
• Отличия Лада Калина 2 (ВАЗ 2192, 2194) от Калина (ВАЗ 1117, 1118 и 1119)
• Мультируль на Калина 2 (ВАЗ 2192, 2194)
• Автоодеяло на Калина 2 (ВАЗ 2192, 2194)

Оценка 5 проголосовавших: 7

Доставка Почтой России (наложенным платежом, без предоплаты)

Преимущества: самая распространенная сеть в России, доставляет в любой уголок страны, включая удаленные. Недостатки:

• высокая стоимость доставки тяжелых или габаритных посылок, а так же масса одной посылки не должна превышать 20 кг;
• долгий срок доставки и очереди в крупных городах для получения.

Для отправки вашего заказа Почтой России:

1. Сделайте заказ в нашем интернет-магазине по телефону или на сайте (регистрироваться необязательно);
2. После того как мы его получим наш менеджер свяжется с Вами по телефону для уточнения стоимости, времени доставки и Ваших пожеланий. Далее мы упакуем заказ тщательным образом, после чего отошлем его Вам;
3. Вы получите трек-номер отправления в смс от нас и от Почты России, в сообщении будет указана полная стоимость покупки с учетом доставки до Вашего населенного пункта (то есть стоимость вашего заказа плюс стоимость доставки наложенным платежом). Контролировать состояние идущего к Вам заказа можно с помощью нашего сервиса отслеживания, а также самостоятельно, на сайте Почты России используя трек-номер;
4. В отделение Почты, вам останется оплатить ее стоимость, включая доставку.

Срок доставки может различаться в зависимости от того, насколько далеко находится Ваш населенный пункт от г.Тольятти и обычно составляет от 5 до 14 дней.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния до населенного пункта получателя.

Необходимо для отправки:

• указать Ф.И.О. получателя;
• Ваш почтовый адрес;
• Ваш номер телефона (контактный);
• Индекс почтового отделения.

Комиссия Почты России за услугу наложенный платеж:

• стоимость покупки до 1.000 руб. – 70 рублей + 5% от суммы;
• стоимость покупки от 1.000 до 5.000 руб. – 80 рублей + 4% от суммы;
• стоимость покупки от 5.000 до 20.000 руб. – 180 рублей + 2% от суммы;
• стоимость покупки от 20.000 до 500.000 руб. – 280 рублей + 1.5% от суммы.

Источник: avto-kontinent.ru

Как выбрать и установить торпеду от Гранты в Калину?

Я, Евгений Дубровский, автомеханик и специалист по автомобилям, рад поделиться с вами своим экспертным мнением и знаниями о процессе улучшения автомобиля. В данной статье я расскажу о том, как замена торпеды от Гранты может значительно улучшить интерьер автомобиля Калина. Отталкиваясь от моего опыта и знаний, я предоставлю вам подробную информацию об этом процессе и его преимуществах.

1. Необходимость замены торпеды

Первый шаг в улучшении интерьера вашего автомобиля состоит в замене торпеды от Гранты на более современную и функциональную модель. Торпеда – это центральная часть приборной панели, которая содержит различные элементы управления и отображения. Замена старой торпеды от Гранты даст вам возможность обновить интерьер автомобиля и добавить новые функции, которых может не хватать в стандартной комплектации.

2. Преимущества улучшения торпеды

Замена торпеды от Гранты на более современную модель, предназначенную для Калины, имеет несколько преимуществ:

• Улучшенный дизайн: Новая торпеда может иметь более современный дизайн и лучшую эргономику, что придаст интерьеру вашего автомобиля более привлекательный вид.
• Дополнительные функции: В новой торпеде могут быть добавлены дополнительные элементы управления, такие как навигационная система, мультимедийный центр или система контроля климата.
• Улучшенная безопасность: Некоторые модели торпеды имеют улучшенные системы passiv safety, которые обеспечивают дополнительную защиту в случае аварии.
• Легкость установки: Замена торпеды от Гранты на модель, предназначенную для Калины, обычно проходит без особых сложностей и не требует значительного изменения конструкции автомобиля.

3. Процесс замены торпеды
Для замены торпеды от Гранты на более подходящую модель для Калины, вам понадобятся следующие шаги:

1. Подготовка инструментов: Перед началом работы убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, ключи и трещетки.
2. Демонтаж старой торпеды: Отсоедините все провода и шлейфы, удерживающие старую торпеду. Отверните и удалите необходимые крепления, чтобы снять ее с приборной панели.
3. Установка новой торпеды: Установите новую торпеду на место, соблюдая все инструкции производителя и убедившись, что она надежно закреплена и соединена с проводами и шлейфами.
4. Проверка и тестирование: После установки новой торпеды, протестируйте все ее функции, чтобы убедиться в правильной работе и отсутствии проблем.

Заключение

В результате замены торпеды от Гранты на модель, предназначенную для Калины, вы сможете значительно улучшить интерьер своего автомобиля. Новая торпеда не только придаст более современный вид вашему автомобилю, но и добавит новые функции и улучшенные системы безопасности. Следуйте рекомендациям производителя и обратитесь к специалисту, если необходима помощь в процессе улучшения торпеды. Благодаря этой замене вы получите более комфортное и функциональное автомобильное пространство.
