Современные видеомониторы должны работать 24 часа в сутки 365 дней в году. Помимо того, к мониторам, работающим в системах охраны, предъявляются дополнительные требования по защите информации, устойчивости к электромагнитным помехам, пожарной безопасности и т.д. В настоящее время в системах видеонаблюдения широко применяются видеомониторы на электронно-лучевых трубках. Однако с развитием новых технологий все большее применение получают LCD- и TFT-МОНИТОРЫ.
Данная статья посвящена сравнению преимуществ и недостатков разных типов мониторов для систем видеонаблюдения, а также попытке определить, какие мониторы будут использоваться в системах видеонаблюдения в ближайшем будущем.
Требования к мониторам систем видеонаблюдения
Видеомониторы предназначены для отображения видеоинформации от разных источников видеосигналов: видеокамер, квадраторов, матричных переключателей, мультиплексоров, устройств цифровой записи и т.д.
Видеосигнал, выводимый на монитор, должен быть четким, иметь естественную цветопередачу, не искажаться и не смазываться при быстрой смене кадров.
Как выбрать монитор для игр ?
Также определяющими параметрами для мониторов систем видеонаблюдения являются: размеры экрана, разрешающая способность, яркость и контраст, линейность изображения.
Принцип работы
Монитор на электронно-лучевой трубке
Аббревиация CRT обозначает устройство, положенное в основу этого типа мониторов: Cathode Ray Tube — катодно-лучевая трубка. В России наиболее распространенное название — «электронно-лучевая трубка» (ЭЛТ).
Принцип работы такого монитора основан на испускании потока электронов электронно-лучевой пушкой. Поток электронов представляет из себя узкий луч. Отклоняющая система кинескопа перемещает этот луч по горизонтали и вертикали, обеспечивая формирование изображения на всей поверхности экрана монитора. Яркость изображения регулируется изменением интенсивности этого потока. В цветных мониторах используются три пушки, и изображение формируется из сочетания трех цветов: красного, зеленого и синего.
Особенностями черно-белых мониторов являются:
- склонность люминофора кинескопа к выжиганию с течением времени (в особенности при статичном изображении).
- контраст выше, чем у цветных видеомониторов;
- высокая разрешающая способность
- низкая цена;
Особенностями цветных мониторов являются:
- более высокая цена.
- отсутствие выжигания люминофора кинескопа (80% энергии рассеивается маской);
- лучшая опознаваемость отображаемых объектов;
- меньшая разрешающая способность и контрастность;
Жидкокристаллический монитор
В основу формирования изображения на LCD (Liquid Crystal D/v j play), или ЖКИ (жидкокристаллические индикаторы), мониторах положен принцип прохождения светового потока через жидкости, которые обладают анизотропией свойств (в частности, оптических), связанных с упорядоченностью в ориентации молекул.
Выбор монитора 2023 | Как не ошибиться | 2K 4K 21:9 FHD 32:9 | Рынок мониторов | Как выбрать монитор
Слой жидких кристаллов помещается между двумя стеклянными пластинами с прозрачными электродами, снабженными поляризационными фильтрами. Подачей управляющего потенциала изменяется вектор поляризации — и изображение становится видимым.
Первые монохромные LCD-мониторы имели невысокую разрешающую способность и множество других недостатков. Решить проблемы помогла технология TFT — Thin Film Transistor (тонкопленочный транзистор). На основе таких транзисторов были созданы матрицы, которые послужили основой для мониторов.
Разработка этой технологии позволила заняться улучшением времени отклика матрицы, контрастности и яркости изображения, а также увеличением разрешения.
В настоящее время тяжело ждать существенного прорыва в технологии изготовления электронно-лучевых трубок, но технологии жидкокристаллических панелей продолжают развиваться, и сегодня практически нет ни одного производителя мониторов для систем видеонаблюдения, в линейке которого не было бы ЖК-мониторов, предназначенных для CCTV.
Но прежде чем ответить на вопрос, за кем же будущее, попробуем разобраться подробнее в достоинствах и недостатках разных типов мониторов, применяемых в системах видеонаблюдения.
Основные характеристики ЭЛТ-мониторов
Размер по диагонали
Выбор размера по диагонали определяется количеством изображений, одновременно выводимых на экран. При выборе размера монитора также надо руководствоваться требованиями эргономики (минимальное расстояние до экрана должно быть 300. 500 мм). Этот параметр определяет условия работы оператора, его плодотворность и адекватность восприятия им визуальной информации. На сегодняшний день черно-белые видеомониторы выпускаются с размером экрана по диагонали в дюймах: 4, 5, 6, 7, 9. 10, 12, 14, 15, 17, 19, 20; цветные (с кинескопом): 9,10, 14, 15, 17,19, 20, 21; цветные жидкокристаллические; 4, 5,6,7,10, 12 13, 15, 17,18.
Разрешающая способность
Это один из основных параметров монитора; как правило, разрешающая способность указывается «о горизонтали. Этот параметр определяется максимальным числом отображаемых переходов от черного цвета к белому и измеряется в телевизионных линиях (ТВЛ). При этом надо иметь в виду, что число ТВЛ различно в центре экрана и по краям (по краям оно ниже вследствие несферичности экрана и конечного сечения луча кинескопа).
Цветные мониторы имеют меньшую разрешающую способность, чем черно-белые. Это обусловлено технологическими ограничениями, направленными на предотвращение появления муара на изображении.
Для высококачественного отображения черно-белого сигнала разрешающая способность должна быть не плоше 700 ТВЛ, для цветного — 450 ТВЛ.
Яркость и контраст
Максимальная яркость ЭЛТ-монитора находится на уровне 100..120 кд/м2. Получить большее значение яркости возможно, однако это сократит срок жизни люминофора. Яркость экрана в паспорте на видеомонитор чаще всего не указывается.
Коэффициент контрастности выводится из максимальной и минимальной значений яркости. Для ЭЛТ-мониторах этот коэффициент равен 500:1, что позволяет получить хорошее качество картинки.
Потребляемая мощность видеомонитора
Она зависит от размера по диагонали: чем больше размер, тем больше потребляемая мощность. Цветные мониторы потребляют 35. 150 Вт, черно-белые 15. 100 Вт.
Видеовходы
Эта функция показывает, с какими источниками видеосигнала могут работать видеомониторы. Чаще всего мониторы предназначены только для работы с композитным видеосигналом, но в некоторых моделях предусмотрен также вход компонентного видео.
Дополнительные возможности
Некоторые мониторы имеют одно- или двусторонний аудиоканал, могут иметь несколько видеовходов и устройство коммутации видеосигнала.
Основные характеристики ЖК-мониторов
Эффективный размер экрана
Видимый диагональный размер ЭЛТ-монитора всегда меньше фактического диагонального размера трубки. У ЖК-панелей видимый диагональный размер совпадает с фактическим. Это означает, что панель размером 15,1″ почти эквивалентна по размеру 17″ ЭЛТ-монитора. В настоящее время выпускаются мониторы с размером экрана по диагонали в дюймах: 5,6; 6,8; 10,4; 15; 17; 19; 20; 23; 30.
Разрешение ЖК-мониторов
Как уже говорилось ранее, разрешение является одной из основных характеристик монитора для видеонаблюдения. Для ЖК-мониторов разрешение измеряется числом пикселей по вертикали и горизонтали, поэтому для таких мониторов можно указать только расчетное разрешение в ТВЛ. Так, к примеру, для монитора указываемое производителем разрешение 1280 на 1024 пикселей соответствует 500 ТВЛ.
Количество цветов
Современные ЖК-мониторы могут воспроизводить 16,7 миллиона оттенков, что соответствует пространству цветов, видимому человеческим глазом.
Угол обзора
Одно из определений угла обзора звучит так: максимальный угол обзора жидкокристаллического монитора равен крайнему значению, при котором коэффициент контрастности снижается до 10:1 от стандартного значения, соответствующего перпендикулярному положению наблюдателя к плоскости экрана. Эта характеристика является критичной практически для всех ЖК-мониторов. Для большинства современных ЖК-мониторов систем видеонаблюдения производители заявляют значение угла обзора 160. 170 градусов, что соответствует стандартному ЭЛТ-монитору.
Яркость
Яркость такого монитора определяется яркостью заднего освещения и пропускной способностью фильтров экрана. Для ЖК-мониторов уровень яркости 250 кд/м2 является достаточно высоким и позволяет видеть контрастное изображение даже в сильно освещенном помещении.
Контраст
Контраст ЖК-мониторов, как правило, величина постоянная и регулировке не поддается. Она выражается коэффициентом контрастности, соответствующим разнице между яркостью белых и черных тестовых прямоугольников. Чем больше этот коэффициент, тем лучше. Минимально достаточным считается коэффициент 250:1.
Время отклика
Еще один критичный параметр ЖК-мониторов — время отклика, или, другими словами, время регенерации пикселя. Время отклика большинства современных ЖК-мониторов с аналоговым видеовходом менее 25 мс, что является вполне приемлемым.
Видеовходы
Большинство современных ЖК-мониторов имеют цифровые и аналоговые входы, что позволяет применять их в аналоговых и цифровых системах видеонаблюдения. Они могут работать с композитным и компонентным видеосигналами, а также подключаться через стандартный 15-контактный цифровой вход к компьютерам цифровых систем видеонаблюдения. Некоторые мониторы имеют аудио систему для приема и воспроизведения аудиосигнала.
Так за кем же будущее.
После того, как мы разобрались с основными параметрами мониторов, попробуем определиться, какие мониторы будут употребляться в системах видеонаблюдения в ближайшем будущем.
Развитие ЭЛТ-мониторов, по всей вероятности, достигло своего предела. Новинок среди них появляется все меньше. ЖК-мониторы, наоборот, все более совершенствуются. Параметры ЖК-мониторов все более приближаются к параметрам ЭЛТ-мониторов, появляются мониторы с большой диагональю (до 30″ и со встроенным мультиплексором, с возможностью адаптации к цифровым технологиям.
Тем не менее, современные бюджетные ЖК-мониторы все же уступают во качеству воспроизводимой картинки ЭЛТ-мониторам. При отсутствии таких присущих ЭЛТ-мониторам недостатков, как плохая фокусировка, несведение лучей, чувствительность к электромагнитным помехам, они имеют более низкое разрешение, меньшую контраст и гораздо плоше воспроизводят динамичные сцены.
К недостаткам ЖК-мониторов, как и других цифровых систем видеонаблюдения, также следует отнести увеличенные требования к качеству видеосигнала. Основные преимущества ЖК-мониторов — меньшие габаритные размеры меньшая потребляемая мощность, отсутствие рентгеновского излучения, которое присуще ЭЛТ-мониторам из-за использования высоких напряжений (более 20 кВ).
Несомненным преимуществам ЖК-мониторов является отсутствие мерцания изображения, что создает более комфортные условия работы оператора.
Немаловажный фактор — срок эксплуатации монитора. ЭЛТ-монитор без заметного ухудшения характеристик работает 3-4 года, а ЖК-монитор — до 7 лет.
После всего вышесказанного можно сделать вывод: в настоящее время ЖК-мониторы можно применять в большинстве систем видеонаблюдения как альтернативу ЭЛТ-мониторам, а дальнейшее развитие технологий вероятнее всего, позволит и совсем отказаться от ЭЛТ-мониторов.
Источник: www.video39.ru
Первый российский 27-дюймовый монитор появился в реестре радиоэлектронной продукции Минпромторга
Компания RDW Technology сообщила, что в реестре радиоэлектронной продукции Минпромторга появился первый российский 27-дюймовый монитор под брендом RDW Computers. Ранее там были зарегистрированы только мониторы с диагональю не более 23,8 дюймов.
«На российском рынке есть спрос на 27-дюймовые мониторы. Их потребность оценивается в сотнях тысяч единиц. Такая диагональ сегодня очень популярна у пользователей. Именно для их удобства RDW впервые выпустила такую модель», – пояснил руководитель компании RDW Technology.
В компании считают, что российский монитор, благодаря своему пользовательскому удобству, найдёт применение в государственных учреждениях и в коммерческих структурах.
В июле этого года RDW впервые рассказала о своём 27-дюймовом продукте. Показатель контрастности монитора составляет 1000:1, а яркость — 250 кд/м2. Углы обзора — 178 градусов по горизонтали и вертикали. Частота кадровой развёртки монитора составляет 75 Гц. У данной модели нет регулировки по высоте, но присутствует система крепления монитора VESA.
Производитель не уточнил всех возможностей устройства, но пояснил, что реализованная цветопередача позволяет использовать мониторы для офисной работы и удовлетворяет требованиям дизайнеров, фотографов и видеомонтажеров, а также геймеров из-за 5 мс времени отклика в этой модели.
Хотя монитор позиционируется RDW как модель российской сборки, поставщиком матрицы там, скорее всего, является китайский партнёр компании.
Пример места расположения портов для внешнего подключения нового монитора из июльской презентации компании.
RDW не раскрыла стоимость монитора, но, например, её монитор с диагональю 23,8 дюйма доступен для покупки физлицами за 33 тыс. рублей.
Производитель подытожил, что 27-дюймовый монитор уже прошёл все необходимые этапы тестирования, а также процедуру сертификации и внесения в реестр РЭП Минпромторга РФ для старта серийного производства. До конца этого года RDW планирует выпустить 5 тыс. таких мониторов.
- Производство и разработка электроники
- Периферия
- IT-компании
Источник: habr.com
Обзор ЖК-мониторов: Приятная картинка для дома
Современный рынок ЖК-мониторов насыщен разнообразными моделями. Крайне популярные еще несколько лет назад устройства на базе TN-матриц постепенно уходят в нижний сегмент рынка, и производители все чаще позиционируют их для офисного применения вследствие довольно скудной цветопередачи и небольших углов обзора. Для дома же все чаще пользователю предлагаются недорогие устройства на основе разнообразных IPS/PLS и MVA-панелей.
Современный рынок ЖК-мониторов насыщен разнообразными моделями. Крайне популярные еще несколько лет назад устройства на базе TN-матриц постепенно уходят в нижний сегмент рынка, и производители все чаще позиционируют их для офисного применения вследствие довольно скудной цветопередачи и небольших углов обзора. Для дома же все чаще пользователю предлагаются недорогие устройства на основе разнообразных IPS/PLS и MVA-панелей.
Причем разница между ними, как показывает практика, не слишком велика. Они имеют больший цветовой охват и более широкие углы обзора, но меньшую скорость отклика, которой, впрочем, вполне хватает для просмотра фильмов и довольно динамичных игр.
Кроме того, наметилась явная тенденция к увеличению площади экранов. Так, все больше выпускается устройств с диагональю от 23 дюймов, которые завоевывают симпатии покупателей.

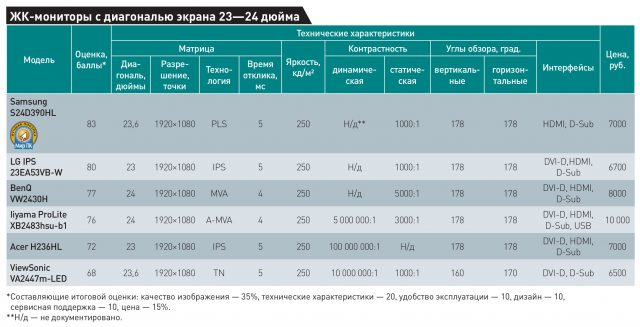

В этом обзоре мы рассмотрим шесть современных моделей ЖК-мониторов для дома.

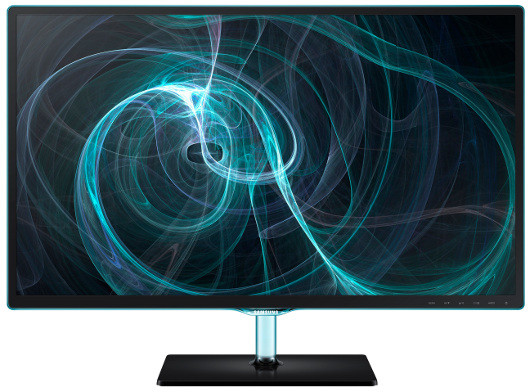

Samsung S24D390HL
Компания Samsung продолжает свои эксперименты в области дизайна. Этот монитор отличается оригинальным и стильным внешним видом. Использованный здесь прозрачный пластик имеет синеватый отлив, а ножка, соединяющая подставку с ЖК-панелью, — прозрачная. Подставка поддерживает только регулировку наклона, а вот использовать ее в портретном режиме нельзя. Она имеет большую площадь и обеспечивает хорошую устойчивость.
Модель оснащена разработанной Samsung матрицей PLS (аналог IPS), отличающейся невысоким энергопотреблением. Фактическое время отклика матрицы этой модели немного уступает быстрым TN-конкурентам, а в некоторых динамичных играх нередко даже появляются небольшие хвосты. Однако такие минусы компенсируются хорошим черным цветом и отличными углами обзора.
Дисплей имеет диагональ 23,6 дюйма и соотношение сторон 16:9. Заявленный угол обзора, как по горизонтали, так и по вертикали, составляет 178º. Обеспечивается стандартное разрешение 1920× 1080 точек. Заявленное время реакции матрицы этого аппарата составляет 5 мс.
Органы управления меню сенсорные, и они неплохо срабатывают . Внутреннее меню удачно оформлено, регулировок вполне достаточно. Есть и установки для основных пользовательских задач, оптимизирующие цветопередачу и яркость, а также расширенные функции энергосбережения. Предусмотрена возможность подачи как аналогового, так и цифрового сигнала. Разъемы подключения неглубоко утоплены в специальную нишу.

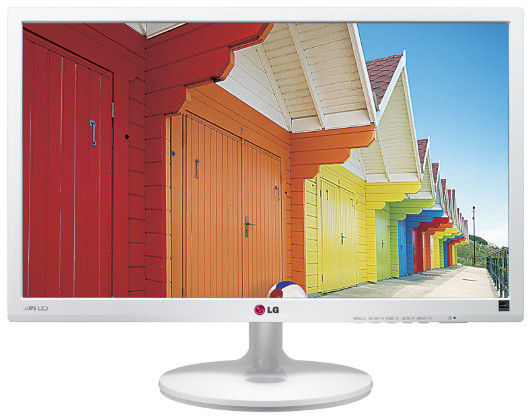

LG IPS 23EA53VB-W
Компания LG обновила свою линейку мониторов очередной недорогой моделью. Корпус этого аппарата выполнен из прочного белого пластика. Такое решение способно украсить рабочий стол. Подставка обеспечивает небольшой угол наклона, позволяя отклонять монитор вперед и назад. Она имеет широкое основание, что делает устройство устойчивым.
Вот только назначение круглого отверстия по центру подставки для нас так и осталось загадкой. Основание прикручивается к ножке надежным винтовым креплением. В задней ее части имеется специальный кабель-канал, в который можно завести провода, чтобы не болтались. Качество сборки высокое, ничего не шатается, да и зазоров между панелями практически нет.
Дисплей имеет экран с диагональю 23 дюйма и соотношением сторон 16:9. В этой модели использована фирменная матрица IPS. У нее отличные углы обзора, составляющие 178° как по горизонтали, так и по вертикали. На нее нанесено матовое покрытие, так что блики она собирает минимально. Разрешение монитора стандартное — 1920 × 1080 точек.
Скорость реакции матрицы аппарата составляет 5 мс, что позволяет ему соперничать с недорогими TN-мониторами, которые по этому показателю считаются признанными лидерами.
В качестве подсветки использованы белые светодиоды. Как ни удивительно, несмотря на доступную цену самой модели, качество реализации подсветки весьма высокое. Характерных провалов практически нет, она радует равномерностью.
Для минимизации наводок на изображение и уменьшения толщины корпуса здесь применен довольно компактный внешний блок питания. Задняя сторона монитора отделана рифленым пластиком. Разъемы подключения расположены компактно, над ножкой подставки.
Есть возможность использования как цифрового (HDMI и DVI-D), так и аналогового сигнала (D-Sub).
Управление меню осуществляется с помощью кнопок, причем каждая из них подписана. Меню выполнено в минималистичном стиле, есть лишь самые необходимые настройки. Однако можно корректировать скорость отклика матрицы, а также отключать не самый практичный оранжевый индикатор питания.
Аппарат радует хорошей четкостью текста. Углы обзора соответствуют заявленным. Цветопередача панели адекватная, без каких-либо серьезных искажений. Небольшой цветовой сдвиг проявляется лишь при взгляде под резким углом.
Смотреть фильмы на таком дисплее вполне комфортно — картинка выглядит естественно, без заметных искажений. Черный цвет насыщенный и глубокий. Использование в играх также особых нареканий не вызывает, обеспечиваемого времени отклика достаточно даже для динамичных сцен.

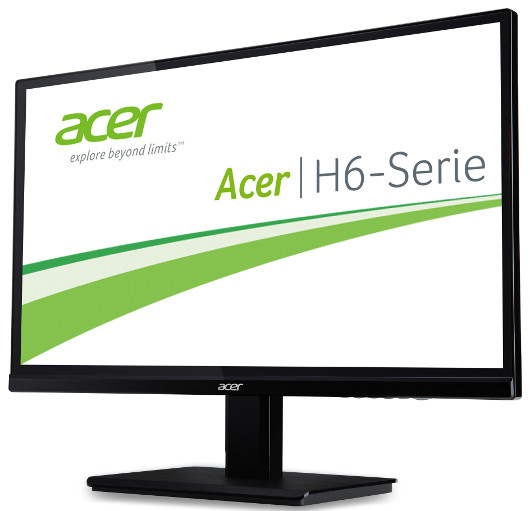

Acer H236HL
Дизайн этого монитора, произведенного компанией Acer, можно назвать строгим. Большинство его поверхностей глянцевые, разве что сама ЖК-панель матовая. Площадь основания монитора сравнительно большая, что обеспечивает хорошую устойчивость. Подставка позволяет регулировать лишь наклон монитора. Модель выглядит довольно тонкой — толщина самой толстой части панели не более 2 см.
Здесь применен небольшой внешний блок питания.
Управление меню кнопочное, но, к сожалению, кнопки расположены не очень удобно, к тому же нет надписей, за что каждая из них отвечает. Среди представленных в меню предустановок следует отметить режим ECO, позволяющий снижать интенсивность подсветки, а также Graphics — оптимизирующую настройку при работе с фотоизображениями.
Время отклика составляет 5 мс. Здесь установлена недорогая IPS-матрица. В динамичных играх каких-либо проблем не возникает.
Предусмотрена возможность подачи как аналогового, так и цифрового сигнала. Разъемы подключения неглубоко утоплены в специальную нишу.
Дисплей имеет средний запас по яркости и контрастности. Фильмы смотреть приятно, черный цвет выглядит достаточно хорошо, однако система подавления шумов не всегда справляется со своими обязанностями.
Мелкие шрифты смотрятся также неплохо. Углы обзора соответствуют заявленным, однако нередко при взгляде сбоку наблюдаются небольшие цветовые искажения, что нередко бывает у недорогих IPS-матриц. Цветопередача склонна к теплым тонам.

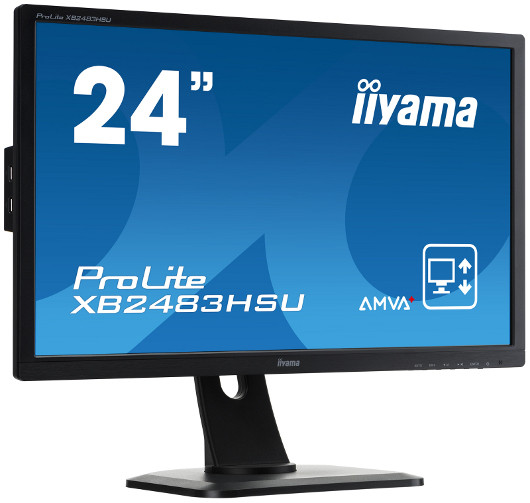

Iiyama ProLite XB2483hsu-b1
Компания iiyama вот уже какой год поставляет свои продукты на российский рынок. Если ранее это были в основном TN-модели, то теперь в линейке производителя появилось несколько моделей, в которых используется AMVA-матрица, обладающая широкими углами обзора. К ее недостаткам относится не самое быстрое время реакции пиксела.
Дизайн устройства привлекательный, хотя и строгий. Монитор выполнен в привычном для этого производителя стиле. Блок питания встроенный, что несколько сказывается на толщине дисплея. При желании его можно повесить на стену, но тогда придется докупить специальные крепления. Подставка не слишком функциональная, она обеспечивает лишь нужный угол наклона панели.
Для навигации по меню используются кнопочные органы управления, что, конечно, удобно. Вот только надписи, какая за что из них отвечает, стоило бы сделать поконтрастнее. Индикацию питания осуществляет неяркий двухцветный светодиод.
Экран, имеющий полуглянцевое покрытие, все же бликует. Вполне удачно реализованы настройки изображения: стандарт, текст, пейзаж, игра, кино. Меню выполнено строго, в присущем многим моделям производства iiyama стиле. Аппарат идеально подходит для отображения контента высокой четкости, благодаря обеспечиваемому разрешению 1920×1080 точек.
Помимо стандартных D-Sub и DVI-D, предусмотрен вход HDMI, благодаря чему можно напрямую подключить Blu-ray привод или игровую приставку. Также имеется USB-разветвитель версии 2.0 на несколько портов. Производитель традиционно использовал в этой модели светодиодную подсветку приемлемого качества, без ярко выраженных провалов.
Цветопередача немного сдвинута в область теплых тонов, но на качестве изображения это сказывается незначительно. Отображения мелких шрифтов на высоте.

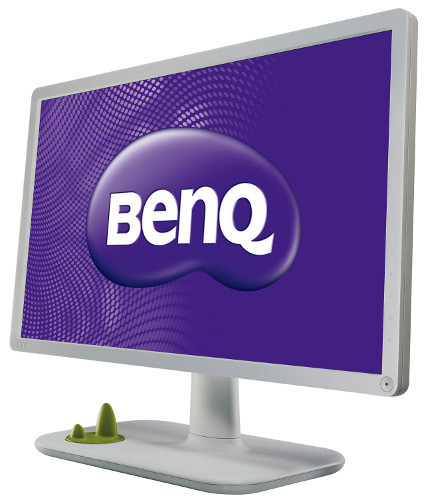

BenQ VW2430H
Дисплеи компании BenQ не слишком широко представлены на отечественном рынке. Рассмотренный в нашем обзоре аппарат предназначен для дома. На его экран нанесено антибликовое покрытие. Здесь применена AMVA-матрица, обеспечивающая хорошие углы обзора и приемлемую цветопередачу.
Корпус модели выполнен из белого, чуть шероховатого пластика, так что выглядит эффектно и вполне подойдет и для дома, и для офиса. Сенсорные кнопки управления, увы, не всегда срабатывают с первого раза. Меню простое и доступное в освоении. Есть и установки для основных пользовательских задач, оптимизирующие цветопередачу и яркость.
Подставка добротная, никаких люфтов не наблюдается. Однако она позволяет регулировать лишь угол наклона. На ее основании выполнено углубление, в которое можно положить различную мелочь или мобильный телефон. Все разъемы подключения утоплены в небольшую нишу. Предусмотрены аналоговый D-Sub и цифровые HDMI и DVI-D.
Монитор можно повесить на стену, правда, крепление придется приобретать отдельно.
Черный цвет на дисплее глубокий, насыщенный, но картинка не достаточно детализована в тенях. Подсветка экрана равномерная, хотя и не идеальная. Тестовые фотографии выглядят привлекательно, да и четкость текста достаточно хороша.
Цветопередача весьма точная, отмечаются лишь небольшие отклонения.

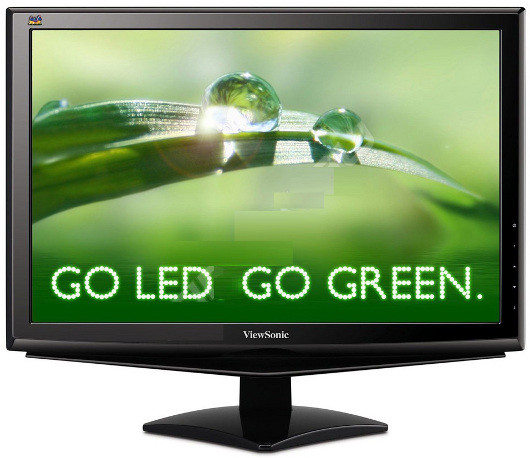

ViewSonic VA2447m-LED
Компания ViewSonic продолжает выпускать на российский рынок модели, ориентированные на домашнюю аудиторию. Обсуждаемый аппарат отличается неброским дизайном — он отделан простеньким пластиком. К стати, монитор можно повесить на стену.
Технические характеристики дисплея типичны для недорогих аппаратов: 24-дюймовая TN-матрица с разрешением 1920×1080 точек и соотношением сторон 16:9, время отклика 5 мс, динамическая контрастность 10 000 000:1.
Меню устройства выполнено в привычном для ViewSonic стиле, однако настроек имеет не слишком много. Есть несколько установок, оптимизирующих цветопередачу и яркость подсветки. Для управления и навигации по меню используются кнопочные органы управления.
Запас по яркости сравнительно невелик. Цветовой охват вполне стандартен для недорогих мониторов, а цветопередача чуть сдвинута в теплую область.
Итоги
Рассмотренные модели сложно назвать идеальными, каждая имеется тот или иной недостаток, сказывающийся на итоговой оценке. Однако среди рассмотренных устройств мы решили выделить аппарат Samsung S24D390HL, которому за качество картинки и отличный дизайн достается награда «Лучшая покупка».
