Блок УКВ с нувисторами, электронной настройкой и АПЧ

• May. 27th, 2013 at 3:51 PM

Этот блок УКВ так же из разряда «долгостроев»… «Спаял» его примерно год назад, он у меня сразу «не пошел», я «расстроился» и отправил его в «закрома», где он пролежал почти год…

В основе этого устройства лежит схема блока УКВ « FAP -301» фирмы « Sansui ». Блок « FAP -301» применялся в некоторых высококлассных изделиях этой уважаемой фирмы, в частности, в тюнере « TU -70» и ресивере «А-1000». В Интернете нашел несколько фотографий «оригинального» блока:

КАК ЗАСТАВИТЬ ЛЮБОЙ ТЕЛЕВИЗОР ПОКАЗЫВАТЬ ХОРОШО — ШЕСТЬ НАСТРОЕК

Структура « FAP -301» похожа на блоки фирмы « Scott »: каскод на входе, гетеродин и преобразователь на отдельных лампах, настройка КПЕ. Основное отличие – УВЧ сделан на нувисторах, а смеситель и гетеродин – на пальчиковой ЕСС85. Плюс предусмотрена цепь АПЧ.

Вот схема «оригинального» блока « FAP -301»:

Опять-таки, схема была «творчески переработана». Вместо КПЕ применил настройку на варикапах КВС111, в АПЧ – варикап КВ109А, вместо японских нувисторов 6 CW 4 использовал наши 6С62Н-В. ЕСС85 менять не стал (в наличие была лампа фирмы Tungsram ) – лампа недорогая и не дефицитная. Контур ПЧ и ВЧ-катушки пересчитал под те каркасы и провод, что были в наличие. Для подключения цифровой шкалы предназначена катушка связи L 7, которая индуктивно связана с катушкой гетеродина L 4. В итоге получилось вот такое устройство:

В левом нижнем углу разместил кусок типовой схемы лампового УПЧ (обведён красным пунктиром), точнее, его дробного детектора. Сделано это для того, что бы показать, куда подключается цепь АПЧ. Далее в квадратике, обведённом красным пунктиром, двойная RC – цепочка – это фильтр. Он необходим для нормальной работы системы АПЧ.

На плате фильтр не разведён, необходимо его смонтировать вне устройства (« Outside »). Сигнал АПЧ от УПЧ к УКВ нужно проложить экранированным проводом. Такое оригинальное включение переменного резистора настройки предложил мой коллега и товарищ Артём ( telefunkin ). Я сначала было его «раскритиковал», а когда попробовал сам, то оказалось, что это очень и очень удобно. Укладка диапазона с таким включением резистора настройки сильно упрощается.

Печатная плата изготовлена из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. После травления и зачистки, промыл её спиртом и дорожки полностью залудил припоем ПОС-61. На чертеже платы пропустил один проводник (синяя линия), из-за чего не работала перестройка гетеродина.

После этого смонтировал все элементы на плату. Все элементы (кроме нувисторов) перед установкой на плату были проверены. Несколько фотографий «в процессе» монтажа:

Из обрезков всяческих экранов, крышек, просто тонких обрезков меди и латуни, были изготовлены экранирующие перегородки между каскадами устройства. Проходные конденсаторы, через которые подаётся анодное напряжение на гетеродин и на смеситель, установлены в перегородках и проводками соединены с платой. Чертежи для перегородок я не делал, всё изготовлено «по месту», после чего с помощью обрезков проволоки запаяно в плату. Вот как это выглядит «в железе»:

Перемотал контур ПЧ, поскольку изначально этот блок рассчитывал использовать с УПЧ на 6,5 МГц. Для намотки использовал провод ПЭЛШО-0,19 (0,27 «по шелку»). Каждая из обмоток содержит по 24 витка, намотанных на манжетах из электрокартона. Каркас – от контуров ПЧ старого ч/б ТВ типа «УНТ-47/59», диаметр 7,8 мм, сердечники СЦР-1 из карбонильного железа.

Конденсатор С16 (первичная обмотка) установлен внутри контура, под экраном. Конденсатор С19 (вторичная обмотка) – со стороны печатных проводников. Необходимость его установки и его номинал определяется при настройке опытным путём.

Конденсаторы, обозначенные на схеме синей звёздочкой (С2, С10, С12), изначально не устанавливал (да и потом они не пригодились), но, если при настройке они понадобятся, то место на плате для них предусмотрено. Конденсаторы С22, С23, С24 и С25 (блокировочные по накалу и аноду) установлены со стороны печатных проводников. Там же установлен и С14 – связь гетеродина со смесителем.

Резисторы. Постоянные – МЛТ или современные импортные, их мощности указаны на схеме. R 11 (гасящий) – проволочный, мощностью 5 … 10 Вт. Номинал указан для напряжения от БП +200 В. Подстроечные – многооборотные « Bourns 3296». Переменный – прецизионный проволочный 10-оборотный резистор «СП5-44-01».

Из импортных – подобные есть, например, у той же « Bourns 3590».

Конденсаторы. Постоянной ёмкости – КТК и дисковые импортные (блокировочные, накал), электролиты – Jamocon , триммеры – КТ2-19 (с воздушным диэлектриком).

ВЧ-катушки L 2 … L 4 намотаны на полистирольных каркасах диаметром 6 мм с «канавкой», посеребренным проводом диаметром 0,83 мм с шагом 0,5 мм (примерно). Катушка L 1 — проводом ПЭЛШО-1,0 мм. Сердечники изготовлены из медной проволоки диаметром 5 мм. На них нарезана наружная резьба М5х0,5 («мелкая»). Длина сердечников примерно 10 … 12 мм.

Шлицы прорезаны микродрелью с отрезным диском. Количество витков / отводы:

Антенная, L 1 – 1,5 витка, смонтирована непосредственно на контактах BNC -разъёма Х1, L 2 – 3 вит. Смеситель, L 3 – 3 витка. Гетеродин, L 4 – 2,5 вика, отвод примерно от 0,5 витка, считая от «земли».

Катушка связи для ЦШ L 7 намотана на оправке диаметром 3 мм, виток к витку, без сердечника, проводом ПЭЛШО-0,5 и содержит 12 витков. Расположена параллельно катушке гетеродина на расстоянии примерно 2 мм от неё.

Дроссели. ВЧ-дроссели Др1 … Др3 намотаны на каркасах диаметром 5 мм без сердечника (из блока СКВ старых ТВ) с переменным шагом намотки. Дроссель накала Др6 – виток к витку, без сердечника, на оправке диаметром 3,5 мм. Дроссели накала нувисторов Др4 и Др5 – готовые импортные.

Про контур ПЧ я писал чуть выше.

Включение и настройка.

Тщательно проверил монтаж, отмыл плату спиртом от канифоли, подключил питание, переменный резистор и цифровую шкалу. Первоначально гетеродин у меня не запускался. После уточнения параметров катушек и их переделки, он запустился, но при вращении ручки резистора настройки, частота не менялась. Долго мучился с этим, а оказалось всё просто – пропустил кусочек дорожки, в результате чего варикап гетеродина «висел» в воздухе. Поставил перемычку и всё заработало, как надо. Уложил вчерне диапазон: при 87 МГц напряжение на варикапах около 2 В, при 109 МГц – порядка 15 В.

Далее подключил его к УПЧ на окталах, подстроил контур ПЧ, подключил антенну и послушал, как работает приёмник. В общем и целом остался доволен результатом. Диапазон перекрывается полностью, с запасом, усиление по диапазону более-менее равномерное («внизу», естественно, чуть похуже, чем в «верхней» части диапазона). После этого подключил свой старый «медный» УПЧ на 6К13П и все дальнейшие настройки и эксперименты проводил совместно с этим УПЧ.

Добился нормальной работы приёмника. Что очень понравилось – малые шумы и хорошая чувствительность этого блока УКВ.

Следующим этапом была проверка работы АПЧ. Как-то до этого у меня не было особого опыта работы с ней… Почитал «классиков», соорудил «на весу» необходимые RC –цепочки и подключился к УПЧ. Для экспериментов, прямо на корпусе блока УКВ, предусмотрел переключатель для оперативного включения-отключения АПЧ.

Не буду описывать все подробности этих «опытов» – провозился я с этой цепочкой очень долго. Скажу лишь, что в таком виде, как это показано на схеме, система АПЧ работает достаточно чётко и эффективно. Это хорошо видно и в видеоролике, который я разместил на Ю-тубе.

Экранирующий кожух.

После этого разработал чертежи и изготовил из меди толщиной 0,8 мм боковые стенки кожуха.

Далее началось самое «интересное» — как припаять плату и перегородки к этим боковушкам? Использовал для этого утюг, 40 и 100 Вт паяльники, флюс Ф38-Н и «великий и могучий»… зачастую – здорово помогает … J J J . После окончания паек долго и упорно отмывал все спиртом и ацетоном. Потом немного отполировал боковушки, поскольку при пайке на поверхности меди образовались какие-то пятна и разводы, которые ничего «не берёт». Установил и распаял на боковых стенках все разъёмы и монтажные колодки. Получилось как-то так :

Следующая деталь – верхняя крышка. Её изготовил из меди толщиной 0,5 мм. Вот это точно «жесть, как она есть»… Тонкий мягкий металл обрабатывать – это не для слабонервных… Но в итоге всё получилось :

Нувисторы, хотя и маленькие, но лампы. А посему греются – будь здоров! Пришлось и над ними в крышке делать отверстия. А заодно для ЕСС85, контура ПЧ и 3 отверстия для доступа к ВЧ-контурам. Для обеспечения «тяги», в боковых стенках, прямо над платой, насверлил кучу отверстий диаметром 4 мм.

Как когда-то вычитал в одной статье, что так создаётся «эффект камина» и горячий воздух «вытягивается» вверх, в приготовленные для него отверстия.

После всех этих работ, снова включал блок УКВ, как в первый раз… Мало ли что там мог «напаять» или перегреть утюгом и 100-Вт паяльником… Но всё обошлось. Теперь уже с кожухом и закрытой верхней крышкой выполнил «тонкую» настройку блока УКВ.

Частота, естественно, «убежала», но, благодаря наличию ЦШ, индикатора настройки на 6Е3П и обилию радиостанций в СПб, выполнил настройку довольно быстро. Сейчас блок УКВ полностью перекрывает весь диапазон 87,5 … 108 МГц с «запасом» на краях диапазона и все станции диапазона принимаются, практически, с одинаковым уровнем (по индикатору настройки и на слух).

Чувствительность я не измерял (нечем), но она всяко не хуже, а, скорее всего, выше, чем у промышленного тюнера Sony ST — SB 920. С шумами то же всё в порядке. Субъективно звучание (в наушниках через ламповый телефонный усилитель и через домашнюю аудиосистему) мне нравится. Да и вообще, можно сказать, что на сегодняшний день этот блок УКВ – один из самых удачных, что мне удалось построить.

Ссылка на видео с демонстрацией его работы совместно с «медным» УПЧ на 6К13П:

Источник: vitsserg.livejournal.com

Как-то так

Спустя несколько лет, статья обновлена(и будет обновляться благодаря неравнодушным к этой теме людям)! Пожалуйста, прочитайте(пролистайте) статью до конца, т.к. новая информация будет выставляться в самом низу статьи с датой обновления (для просмотра актуальности).
Ко мне поступает очень много вопросов, и просьб скинуть файлы. Технологии пора использовать в полную мощь, поэтому, снизу статьи будет ссылка на архив со схемами и книгами (те, что когда-то нарыл)
И да, мне очень приятно, что моя статья, которую я когда-то считал бредовой и бесполезной, оказалась востребованной и приносит пользу!

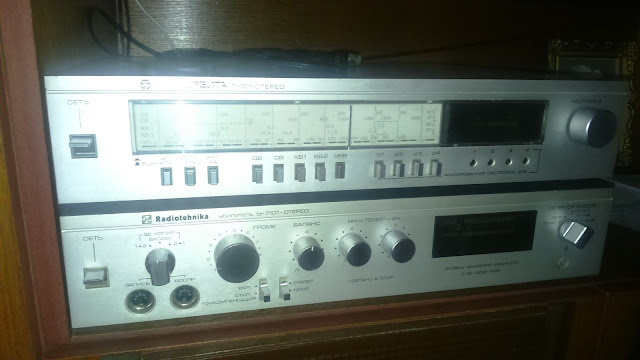

Итак, решил купить себе данный тюнер. Прежде чем его покупать, внимательно прочитал, что нужно делать, и хватит ли мне знаний. В целом, оказалось, ничего сложного.

Я нашел отличную статью по перестройке 2-х видов УКВ блоков для данного тюнера. (Пройдите по этой ссылке, там всё описано за меня! Что крутить, что менять, что убирать!)

А именно, я встречал 2 вида блока в данных тюнерах УКВ-1-03с и УКВ-1-05с. Основное их различие в том, что 03 блок транзисторный, а 05 — с использованием микросхемы.
Есть уже и готовый Fm блок УКВ-1-05Е. Но он крайне редок, и за него, некоторые ценители, могут душу продать.

У меня стоит УКВ-1-03С.
Заменяемизменяемменяем по методике, указанной в статье.
Сразу минусы:

• Все волны скучковались к правой стороне шкалы [Поправка от 15.05.16 — проблема решена].
• Ловит с ~95мГц, а не с положенных 87,5. (не столь и важно, просто у нас на 88,1 еще «Дорожное радио» есть)[Поправка от 15.05.16 — проблема решена. Точная настройка производится по инструкции. Книга будет в архиве].
• Иногда волна на волну налазит[Поправка от 15.05.16 — устранено тем же методом точной настройки].
• Если правильно настроить, работает без АПЧ лучше, чем с ним [Поправка от 15.05.16 — на новокупленном Орбита Т-101 работает одинаково хорошо].

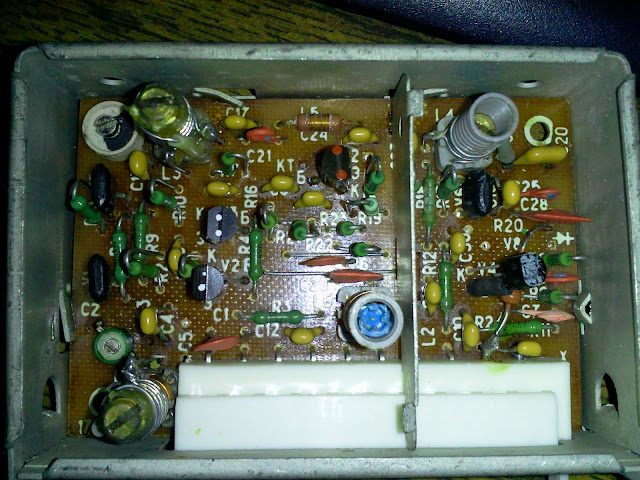

Вот перед нами блок УКВ. В этом блоке есть контура с катушками и кондерами, которыми они(контура), собственно и настраиваются.

У меня ушло часа 2 на настройку(верчениекручение) этих катушек и кондеров. Но результат порадовал. Подключив антенну от автомобильного телефона, я поймал несколько радиостанций, которые ни мой телефон, ни автомагнитолы не ловили вообще.

Далее, чтобы слушать радио в Стерео-режиме нужно собрать новый стереодекодер. Можно было оставить и старый, но мне хотелось, скажу честно, чтобы горело ЧМ СТЕРЕО на индикаторе. Да и для своей практики.

Нашел такую схему:

Но, я больше чем уверен, что данной микрухи Вы не найдете. Но все же, вдруг кто нибудь, да даже может и Ваш, дедушкабатя подгонит вам данную микруху. Мне же не повезло. И я искал альтернативные варианты. Вот Вам парочка:

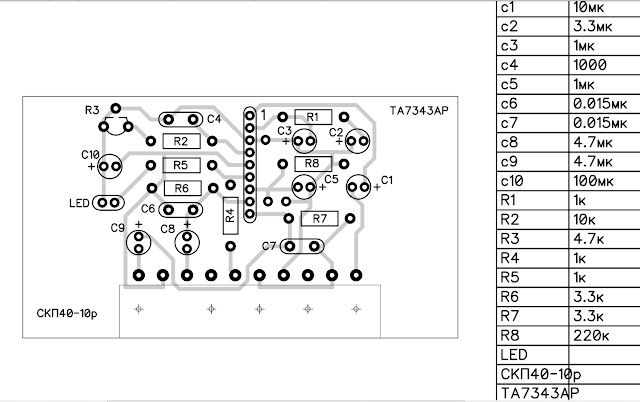

Остановился на последнем (TA7343AP), который мне любезно предоставил Евгений Кляузов, за что ему отправляется спасибо!:) Если у вас есть ещё схемы или прочая информация о перенастройке, пишите в VK. Статья будет изредка обновляться/дополняться.

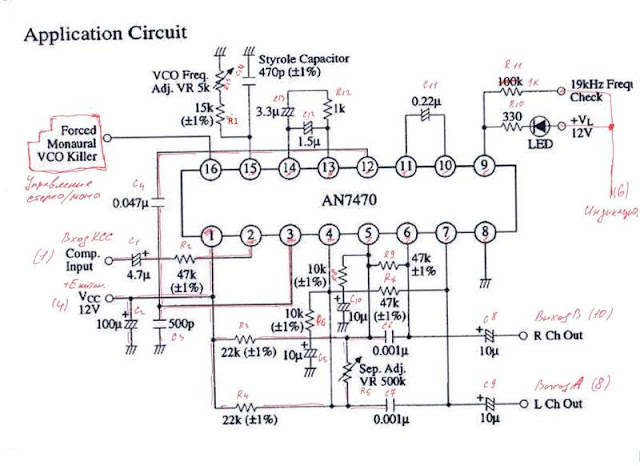

Советуют делать на AN7470, говорят, что качество лучше, чем у нашего с Евгением варианта.

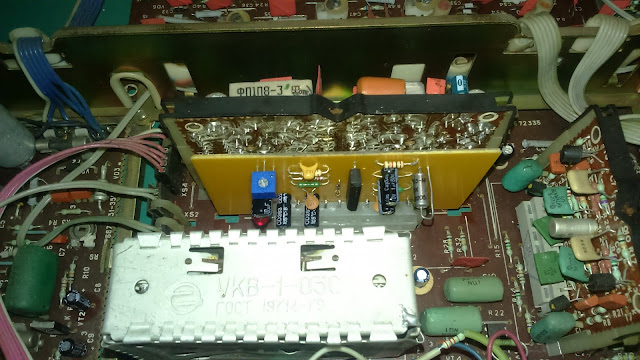

Стереодекодер находится сразу рядом с блоком УКВ(новая плата уже на месте).

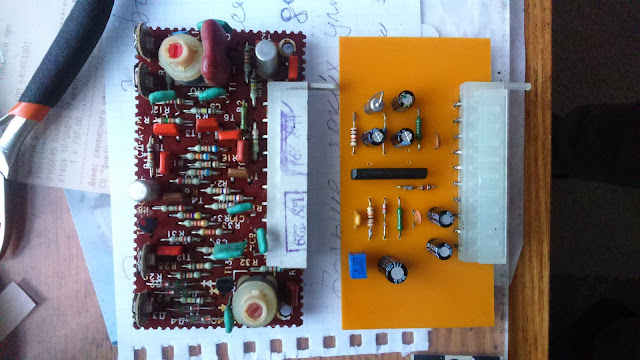

Вот что у меня вышло:

Ну это еще он не до конца спаян.
Я за красотой не гнался, просто, чтоб работало. Работает:)

Правда в ходе монтажа и не аккуратности, было испорчено гнездо родного декодера. Пришлось брать шлейф и переносить новый декодер на пустое место (в районе индикатора).

Заработало с первого раза.

В итоге, он достойно дополнит мою коллекцию.

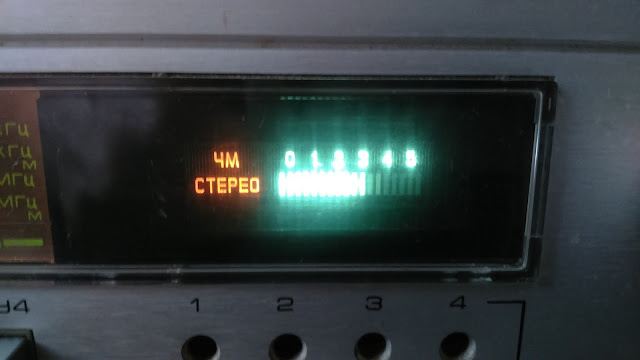

Индикатором пока не занимался. Ищу микруху. Так же заменил подсветку шкалы на светодиод.

[ Поправка от 15.05.16]→ старый тюнер был продан, вместо него был куплен полный аналог Орбита Т-101. Тут я за красотой уже гнался, чего и добился (фото выше). Была начерчена шкала с ФМ расположением волн. Блок так же остался 03.

[ Поправка от 04.10.16]→ Данную информацию предоставил Павел Суханов.

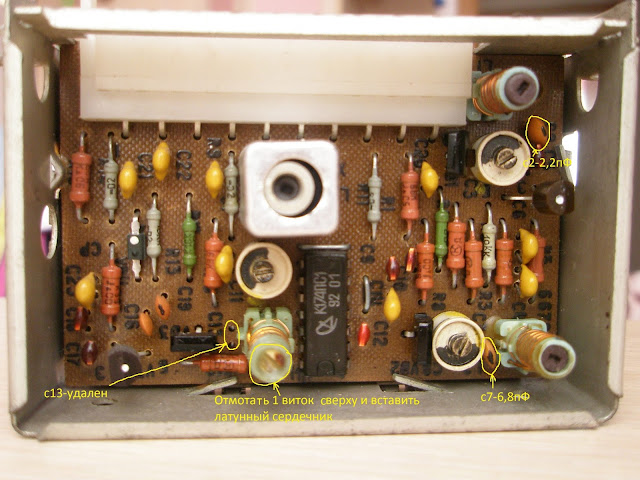

Вся перестройка блока УКВ-1-05с заключается в отматывании 1 витка с катушки L3 и вкручивании в неё латунного сердечника, уменьшении ёмкостей конденсаторов: С2 — 1,5-2,2пФ, С7 — 6,8 пФ, С13 – удалить. Далее нужно провести сопряжение контуров, путём подстройки катушек и переменных конденсаторов:
L3 (88мГц), С15 (108мГц) — укладка диапазона в 88-108 мГц.
L1, L2 – сопряжение УВЧ (более точная подстройка чувствительности на радиостанцию – контролируется штатным индикатором тюнера).
Для тех, у кого плохо работает АПЧ – меняем варикап VD4 — кв109а на кв109г, у него емкость больше, следовательно, АПЧ работает даже на слабых станциях.

[ Поправка от 18.08.18]→ Данную информацию предоставил Александр Самойлов. (Приношу свои извинения, Александр, за очень долгую публикацию) Александром была переведена схема стереодекодера на TA7343AP в формат программы Layout 6.0. «П рилагаю плату декодера в формате lay6. На плате приведены обозначения компонентов. Печатать производить зеркально. П одстроечник нужен строго по номиналу, в противном случае работа декодера не корректна»

Скачать схемы и документацию можно тут!

Источник: nivavod.blogspot.com

Радиоприемник-с апч. Название радиодеталей

Как Вы убедились, рубрика по радиотехнике начинает принимать все более сложные разъяснения. Для человека не имеющего первоначальных знаний по электротехнике, — будет сложным что-либо понять в радиотехнике. Поэтому, для этого сайта в целом, мною дополнительно вписана еще одна рубрика — «электротехника». Для каждой темы в рубрике «электротехника», — пояснение будет дано с приводящими примерами.

Автоматическая подстройка частоты — транзисторного радиоприемника

АПЧ, — это автоматическая подстройка частоты, состоящая из варикапа Д2 и контура гетеродина L4 С15 С17 см. схему рис.2. Контур гетеродина, как мы видим по схеме, включен параллельно варикапу. Управляющее напряжение на варикап подается от детектора Д6 Д7 рис.1.

рис.1. Фрагмент схемы блока ПЧ-НЧ

АПЧ в целом, является преобразователем частоты, а нагрузкой для преобразователя частоты служит так называемый — двухконтурный полосовой фильтр рис.2:

Два данных контура, как нам известно из электротехники, между собой имеют индуктивную связь. Как видно по схеме, два контура являются подстроечными, регулировка контуров осуществляется на заводе — при изготовлении радиоприемников. Данные контуры настраиваются на промежуточную частоту. Каждый канал обладает своей частотой. Так, допустим для промежуточного канала частота составляет 10,7 МГц.

Далее см. по схеме, блок УКВ и в частности АПЧ — подключен с усилителем ПЧ — ЧМ через катушку L7 рис.2. Схема блока УКВ в этой статье представлена выборочно. Чтобы получить более объективное пояснение по отдельным электрическим цепям — Вы можете перейти к рубрике «электротехника».

Название радиодеталей

Все детали для этой статьи — выборочные, то-есть, не конкретно для какого-нибудь определенного типа транзисторного радиоприемника.

На фотоснимке фото №1 показана деталь из лампового радиоприемника. Деталь из себя представляет контур гетеродина. Перестройка частоты гетеродина осуществляется за счет конденсатора переменной емкости.

Конденсаторы переменной емкости встречаются:

• односекционные;
• двухсекционные;
• трехсекционные,

— в зависимости от количества принимаемых частот.

двухсекционный конденсатор переменной емкости

Двухконтурный полосовой фильтр

Из чего состоит двухконтурный полосовой фильтр? Для этого примера приведена отдельная электрическая цепь рис. 1.

В этой электрической цепи, двухконтурный полосовой фильтр состоит из:

Две катушки индуктивности L1, L2, как видно по схеме, — подстраиваемые, с магнитоэлектрическим магнитопроводом и с двумя отводами — от каждой катушки.

Варикапы-радиоприемников

По своей конструкции, варикап фото №2 можно спутать с диодом. В общем, варикапы и являются одной из разновидностей диодов, только у варикапа немного другие функции чем у диода.

Варикапом, как известно, осуществляется автоматическая подстройка частоты. То-есть, варикап это полупроводниковый диод, на который подается управляющее напряжение от детектора.

В следующей теме будет рассказано о других радиодеталях транзисторных радиоприемников, — следите за рубрикой.
