Отдали старую в/д Aiwa,видик не работает,после включения через сек.20 переходит в деж.режим.Может кто подскажет,как заблокировать защиту,или схема этого аппарата у кого-нибудь есть.
30/04/2012 — 18:57
Регистрация: 15/03/11
Сообщения: 1453
- Вход или регистрация для ответа
Valm В видаке выставь программную шестерню как надо и отключи моторчики или пасики сними все. Когда будешь включать ТВ то она будет стоять на месте а не съезжать постоянно.
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
30/04/2012 — 21:34
Регистрация: 10/05/10
Сообщения: 9746
- Вход или регистрация для ответа
Будем ремонтировать или пусть работает?
«Человеку нельзя помочь помимо его воли.» Г. Померанц
01/05/2012 — 17:14
Регистрация: 30/04/12
Сообщения: 4
- Вход или регистрация для ответа
«Видеодвойка Aiwa VX-T1000MK через сек.20 переходит в дежурку.» Спасибо всем,кто откликнулся на вопрос.В видике я выставлял «программку» в начальное положение,всё равно при включении начинается какая-то возня, кстати,на экране мигают надписи «Dew» или «Count»,и опять ТВ переходит в «дежурку».
AIWA 24LE6010 V1N12 не выходит в рабочий режим
01/05/2012 — 18:21
Регистрация: 10/05/10
Сообщения: 9746
- Вход или регистрация для ответа
«Valm» писал(а):
,всё равно при включении начинается какая-то возня,
«ТИБЕТ» писал(а):
отключи моторчики или пасики сними все.
Попробуй фотодатчики замкнуть.
Будем ремонтировать или пусть работает?
«Человеку нельзя помочь помимо его воли.» Г. Померанц
04/05/2012 — 16:27
Регистрация: 30/04/12
Сообщения: 4
- Вход или регистрация для ответа
Пробовал замкнуть фотодатчики,не помогло,всё-равно отключается.Подскажите,возможно «обмануть» процессор,что тестирование видика нормально?Процессор QSMQAORSN007. Ув.»Минздрав»,спасибо за схему,но она неполная,нет той части,которая находится в видике,а на ней процессор.
05/05/2012 — 05:10
Регистрация: 15/03/11
Сообщения: 1453
- Вход или регистрация для ответа
Valm Я же тебе писал, если отключишь все моторы то и не будет возни в видаке. Перекуси все провода идущие к моторам и все. Сам тонвал тоже обесточь он и без пасиков тоже двигает там какието рейки.
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
05/05/2012 — 22:45
Регистрация: 27/12/09
Сообщения: 4090
- Вход или регистрация для ответа
«ТИБЕТ» писал(а):
Перекуси все провода идущие к моторам и все.
Ключевое слово: это всё, причём совсем всё. :ti_pa:
Valm, ёжику, ты того ёжика не слушай, есть старая добрая поговорка:
Не потому машина «орала», что стекло разбили, а потому разбили, что всю ночь «орала». :a_g_a:
Кто-то даёт команду моторам на вращение, пока это не уберёшь (не проверишь все датчики выгрузки/загрузки и прочие), он будет капризничать
ремонт после ремонта телевизора видеодвойки aiwa vx-t2020 не включается
06/05/2012 — 17:34
Регистрация: 30/04/12
Сообщения: 4
- Вход или регистрация для ответа
Отключил все движки,получилось следующее:при включении надписи на экране не появляются,но через сек.10 всё равно выключается.Я спрашивал схему с процессором вот почему.При включении любой аппаратуры,где есть процессор управления,начинается опрос узлов схемы,и если что-то не в норме,блокируется дальнейшая работа аппарата.Например,простой видик вкючаешь в сеть,ничего не нажимаешь,а в/головка какое-то время покрутится и останавливается.Вот я и хотел как-то «заставить» процессор не реагировать на видик.А если оборвать сигнал на переключение д/режима?
06/05/2012 — 20:17
Регистрация: 27/12/09
Сообщения: 4090
- Вход или регистрация для ответа
Valm, проц так просто не заблокировать, должна быть правильная инфа со всех датчиков, пока проц её (а не пустышку) не получить, он будет сваливаться в защиту :a_g_a:
Источник: www.tvservice.org
Ремонт телевизоров
Описание частных случаев ремонта телевизоров из практики телевизионного мастера.
Моноблок (видеодвойка) Aiwa VX-T1400 (не выключается в дежурный режим)
При включении телевизора Aiwa VX-T1400 в сеть, он включается в дежурный режим и далее с передней панели или с пульта запускаем телевизор. Телевизор включается нормально, но при выключении он не уходит обратно в дежурный режим – экран остается светится белым гладким фоном без изображения.

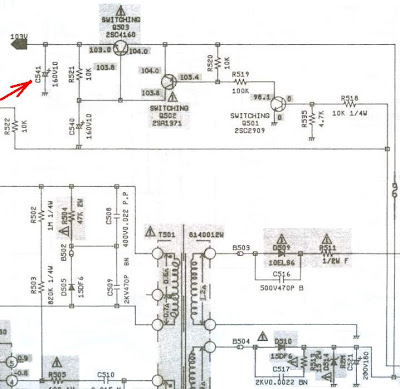

Цепочка отвечающая за включение и выключение телевизора Aiwa VX-T1400 изображена на части электрической схемы:
(для увеличения изображения, щелкните по схемке)
Прозвонил все детали – не нашел бракованных. Вместо тех, что стоят по схеме подставлял более ходовые, что оказались в тот момент с собой (BU508AF и A1310) – без результата. Уже принес точно такой же комплект деталей ( Q501 2SC2909, Q502 2SA1371, Q503 2SC4160 ), прозвонил все резисторы – не хочет выключаться в дежурный режим. Уже толком и деталей в схеме нет.
Снял совсем электролитический конденсатор С540 10мкФ 160 вольт – без него телевизор уже стал выключаться в дежурный режим! Уже хотел так и оставить, но не солидно, надо же докопаться до истины. 😉
Неисправность оказалась в электролитическом конденсаторе С541 10мкФ 160 вольт. Он полностью высох до нуля. Еще и конструктивно он находится (возле разъема отклоняющей системы) в стороне от основного исследуемого участка схемы. Если бы стоял рядом, то я бы давно его замерил за одно вместе с конденсатором С540 10мкФ 160 вольт, что стоит в базе Q503 2SC4160.
Источник: remtv.blogspot.com
