Кастомный корпус с возможностью охлаждения для ТВ приставки H96Max ( Печать на 3д принтере).
Приставка имеет толщину в 1см и внутрь не влазит кулер. Я сделал модель, все 1 к 1 только высота приставки стала 3см что дало возможность внутрь поставить кулер и распечатал ее.
Сам корпус другой, но нижняя крышка подходит от оригинального, я сделал это так что бы унифицировать мой корпус.
Состав: 3д модель корпуса приставки
Софт: STL for 3D 3.2.1
Сайт: www
- Каталог
- Модели для станков ЧПУ
- Кастомный корпус с возможностью охлаждения для ТВ приставки H96Max ( Печать на 3д принтере)
Источник: vmasshtabe.ru
Охлаждение Android TV бокса своими руками | Доработка охлаждения приставки Смарт ТВ
Модификация китайской Android приставки
Дошли наконец руки до утилизации большого куска лаборатории под зону отдыха. В наличии были несколько стареньких обслуженных проекторов, экран для них, и полтора кило звука. Диван, кусок ковролина и пару столиков были куплены. Встал вопрос в источнике медиа. Так как звук переехал с рабочего стола, поехал покупать к рабочему компьютеру колоночки, там же увидел это китайское чудо за не дорого, и собственно купил.
Вашему вниманию чудо китайской криворукости H96MAX+
На борту имеем 4Gb оперативной памяти, 32 хранилища, и какой-то там медиатек, все это работает под 9 андроидом.
Чтобы не тянуть провода от проектора с приставкой до микшера, звук был подключен по синему зубу. Вот тут был первый звоночек. Раз в 15-20 минут блютуз терялся. При том что с телефона он работал стабильно и с 20 метров.
Установил билайн тв. Тут пошли очередные чудеса. То звук пропадал, то картинка подвисала. Пощупал это все и понял что идет жуткий перегрев. Снял крышку, и как и бывает в такого класса устройствах, обнаружил:
Кусок стали, даже не алюминий, с толстенной прокладкой на процессор. При этом память ничем не охлаждалась.
Срисовал пластину, увеличил по месту. На процессор и память нарисовал еще одну.
Вырезал на лазере.
Простое охлаждение ТВ Бокса TOX1 с помощью проволоки и такой-то матери…
Вот и все решение проблемы. Все глюки пропали, работает стабильно.
Не такое уж и плохое решение за небольшие деньги. Крутить тв или музыку на фоне вполне сойдет.
Ну и мой скромный уголок напоследок. За грязные стены и беспорядок прошу не ругать, все еще в процессе 🙂
Источник: habr.com

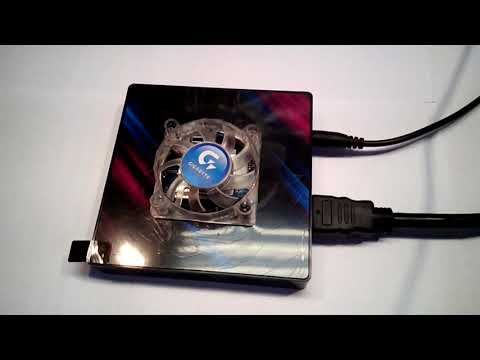

ТВ приставка V96, установка вентилятора охлаждения.
Доработка системы охлаждения ТВ приставки с дополнительной установкой вентилятора охлаждения и реализация его автоматической работы. Извините за фон в видео, так получилось и к сожалению пропал небольшой кусочек по сборке. задавайте вопросы если что стало непонятно.
Кадры из видео
Тэги из видео
Комментарии пользователей:
ВikТоровiч
2022-04-09 03:38:21
Не заморачивался и подключил кулер через термореле на 50°, с алика! просто и практично.
Tig Russland
2022-02-13 20:49:30
давно искал такой схемы как подключиться от светодиода . скажите какой марки или номер транзистора если купить
Сергей Бахарев
2022-01-28 13:40:08
А я сделал проще и тише. Заказал с Али вентилятор 40*40 5v и термостат нормально открытый на 50 градусов. Питание взял с usb порта. Спаял всё как должно быть ( термостат в разрыв плюса, с термостата через диод питание идёт на вентилятор). Вентилятор подключил через 4007 диод, чтобы чуть уменьшить шум. Термостат закрепил к радиатору на теплопроводящий клей.
В итоге вентилятор включается иногда на полминуты и выключается. Имеем пратически бесшумную работу.
Считаю мой способ исполнения более доступным для большинства)
Но автор тоже молодец! С удовольствием посмотрел ролик.
