Перестал включаться. При втыкании в розетку щелкает реле. Индикатор при щелчках мигает поочередно то зеленым, то красным. Матрица не загорается, звука нет. Пытается стартануть, но не может.
ДО этого тоже пощелкивал, но с грехом пополам запускался.
Вскрытие показало, что щелкает реле OJT -SS-112LM (на плате RL 101, черным цветом). Срабатывает защита.
Все выходные напряжения были в норме:
По шине питания мат. платы:
Дежурка (3,5В): 3,4 В (стабильно, независимо от щелчков, т.е. все ок).
12В: 11.9-12,1 В
24В: 24,4 В
Pw On: 3,3 В.
По шине инвертора:
все напряжения — 24,4В. т.е. в норме!
П.С, неполадку нашел. Все работает. Проблема была в драйвере подсветки. Отключение этого блока помогло, и ТВ включился (без подсветки). Выгорел один транзистор (маркировку не припомню), второй цел.
Замена решила проблему.
- Раздел: Другое, разное
- Фотографий: 13 (47,3 Мб)
- Создан: 09.10.2013 18:31
- Обновлен: 09.10.2013 19:18
- Просмотров: 11375, отзывов: 0
- Доступен: всем
- Время жизни: бесконечное
- Фотоаппарат:
- Panasonic DMC-LZ8 (13)
Источник: ixbt.photo
Y scan блок — диагностика (осторожно, битые плазмы)
OJT-SS-105LM.000, Реле: электромагнитное, SPST-NO, Uобмотки: 5ВDC, 5A/250ВAC, 5А
Isolation coil to contact; 4000Vac Switching Voltage; 250Vac Contact Material; Ag Alloy Dimensions; 14.
Технические параметры
| Brand | TE Connectivity/OEG |
| Coil Resistance | 55 Ohms |
| Coil Type | Non-Latching |
| Coil Voltage | 5 VDC |
| Contact Current Rating | 5 A |
| Contact Form | SPST(1 Form A) |
| Contact Material | Silver Tin Oxide(AgSnO) |
| Contact Termination | Solder Pin |
| Factory Pack Quantity | 100 |
| Height | 14.7 mm |
| Length | 18.2 mm |
| Manufacturer | TE Connectivity |
| Mounting Style | Through Hole |
| Power Consumption | 250 mW |
| Product | Low Profile Relays |
| Product Category | General Purpose Relays |
| RoHS | Details |
| Series | OJE |
| Switching Voltage | 250 VAC |
| Type | Miniature |
| Width | 10.2 mm |
| Coil Power | 200mW |
| Contact Configuration | SPNO |
| Isolation Coil To Contact | 4kVrms |
| Latching | No |
| Maximum Switching Voltage AC | 250V |
| Mounting Type | PCB Mount |
| Number of Poles | 1 |
| Switching Current | 5A |
| Вес, г | 9.01 |
Источник: www.chipdip.ru
Установка в телевизор универсального скалера d3663lua, Ремонт телевизора BBK 2288FDT
Реле ojt ss 105lm
Данный товар имеет ограничение по заказу в связи с наличием классификационного номера экспортного контроля (ECCN) у выбранного склада.
Для оформления закза таких товаров с данного склада требуется один раз заполнить анкету (Civilian)
Данный товар имеет ограничения по продаже в связи с Control Classification Number (ECCN). Оформления заказа таких товаров c данного склада для физических лиц недоступно.
OJT-SS-105LM,000
OJT-SS-105LM,000 Поставщик
Поставщик
OJT-SS-105LM,000 Связанный поиск
OJT-SS-105LM,000 Реле Мощности Характеристики
TE CONNECTIVITY / OEG OJT-SS-105LM,000 General Purpose Relay, OJT Series, Power, Non Latching, SPST-NO, 5VDC, 5A
The OJT-SS-105LM,000 is a miniature PCB Relay with DC coil. This OJT-series relay has 1-form-A (1NO) AgSnO2 contact with flux proof category of protection. Typical applications such as appliances, industrial control.
. Small size . 4000Vrms Coil to contact dielectric strength . 200mW Coil power . Standard class E insulation . -30 to 85°C Operating temperature range
OJT-SS-105LM,000 Datasheet PDF
-
OJT-SS-105LM,000 Datasheet PDF 2 Страница, 502 KB 2012-03-30 Посмотреть OJT-SS-105LM,000 Другой технические данные PDF 5 Страница, 23 KB 2005-10-28 Посмотреть OJT-SS-105LM,000 Рисование диаграмм 1461492_OJT_SS_LM 000 CUSTOMER 2 Страница, 127 KB 2015-08-31 Посмотреть
OJT-SS-105LM,000 Сопутствующие товары
OJT-SS-105LM,000 Связанный поиск
OJT-SS-105LM,000 параметры, OJT-SS-105LM,000 datasheet на русском PDF и OJT-SS-105LM,000 схема включения, Скачать вручную（2，502KB）. Ты можешь использовать OJT-SS-105LM,000 даташит на русском поиск датчик OJT-SS-105LM,000 характеристики схема подключения и OJT-SS-105LM,000 Реле Мощности характеристики. понимать OJT-SS-105LM,000 схема включения как работает и OJT-SS-105LM,000 Описание какие на русском. OJT-SS-105LM,000 чем заменить: OJT-SS-105LM,000 аналог отечественный и OJT-SS-105LM,000 аналоги. FindIC Может предоставить OJT-SS-105LM,000 купить, OJT-SS-105LM,000 reference manual на русском.

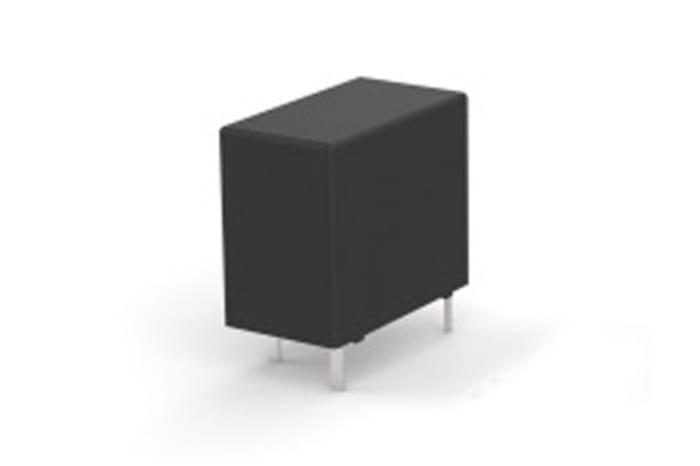

OJT-SS-105LM,000
*Изображения служат только для ознакомления. См. DataSheet продукта
| TE Connectivity |
| 5В пост. тока |
| 200мВт |
| 100 Ω |
| 4кВ, среднеквадратичное |
| SPNO |
| Монтаж на печатную плату |
| 5A |
| 1 |
| 250V |
| 18.2мм |
| OJT |
| 14.7мм |
| 10.2мм |
| CQC08001025528, TUV R 50139166, UL E82292, UL TV-5, VDE 40007630 |
| CN |
Данный товар имеет ограничение по заказу в связи с наличием классификационного номера экспортного контроля (ECCN) у выбранного склада.
Для оформления закза таких товаров с данного склада требуется один раз заполнить анкету (Civilian)
Данный товар имеет ограничения по продаже в связи с Control Classification Number (ECCN). Оформления заказа таких товаров c данного склада для физических лиц недоступно.
TE Connectivity OJ-SS-105LM,000
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.
Конфигурация контактов (англ. Contact Form) включает в себя количество полюсов (англ. Number of Poles) и количество положений (англ. Number of Throws). Полюс – это контакт общий для каждой коммутируемой цепи. Каждый контакт, на который может соединяться полюс, называетя положением.
Реле может иметь M полюсов и N положений.
SPST – один полюс, одно положение (англ. Single-Pole Single-Throw).
SPDT – один полюс, два положения (англ. Single-Pole Double-Throw).
DPDT – два полюса, два положения (англ. Double-Pole Double-Throw).
Для обозначения конфигураций с большим количеством контактов заменяют соответствующую букву на цифру, например: 5PST – пять полюсов с одним положением.
Основные типы контактов:
- тип A (NO) – нормально разомкнутые контакты (англ. Normally Open Contacts или Make Contacts);
- тип B (NC) – нормально замкнутые контакты (англ. Normally Closed Contacts или Break Contacts);
- тип C (CO) – переключатель (англ. Changeover Contacts или Transfer Contacts).
По режиму работы реле делятся на однотактные и реле с фиксацией контактов.
- Однотактное реле, стандартное или реле без фиксации (англ. Single-side Stable Relay, Standard, Non-latching) – контакты такого реле переключаются при подаче управляющего напряжения на катушку, обратное переключение происходит при снятии управляющего напряжения.
- Реле с фиксацией контактов или запоминающее реле (англ. Latching Relays) сохраняет состояние «ВКЛ» или «ВЫКЛ» при снятии управляющего напряжения, а также при подаче импульсного напряжения. Конструктивно такое реле может быть с одной катушкой (англ. Single Coil) или с двумя (англ. Dual Coil). В однокатушечном реле с фиксацией контактов установка и сброс происходят при подаче на катушку разнополярного напряжения: когда ток течет через катушку в прямом направлении, она функционирует как установочная, а когда в обратном – как катушка сброса. В двухкатушечном реле одна катушка выполняет функцию установки, вторая – сброса.
Номинальное напряжение катушки (англ. Rated Coil Voltage) – значение напряжения на катушке реле, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.
Номинальный ток нагрузки (англ. Contact Rating Current) – значение тока резистивной нагрузки (если не указано иное), при котором контакты реле надежно переключаются при определенных условиях.
Коммутируемое напряжение (англ. Switching Voltage) – значение напряжения в коммутируемой цепи. При использовании реле необходимо обращать внимание на максимально допустимое значение коммутируемого напряжения, его превышение может привести реле к выходу из строя.
Упаковка (англ. Packaging)
- Tube – компоненты упаковываются в пластиковую трубку специального профиля с фиксирующими резиновыми заглушками или пластиковыми штифтами по краям. Такая упаковка защищает выводы упакованных деталей от деформации. Для упаковки используются трубки с соответствующими показателями по защите от статического электричества и влажности.
- Tape Box – лента, содержащая детали, свернута в спираль или сложена «гормошкой» и вставлены в коробку. Лента обычно вытягивается из отверстия в верхней части коробки. Размер ленты, количество и ориентация деталей, а также другая подробная информация обычно указывается в заводской спецификации. Лента и коробка упакованы в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
