Мы покажем Вам как самостоятельно сделать тумбу, в которой будет установлен лифт для ТВ, и эта тумба будет гармонично вписываться в Ваш интерьер.
Изготовление такой тумбы по силам практически всем, т.е. Вы можете сделать ее самостоятельно.
Итак, перед нами стоит задача спрятать телевизор в тумбочку и, при необходимости, поднимать его для просмотра.
Как правило, рядом с телевизором всегда устанавливается дополнительное аудио- видео оборудование и полки для дисков.
В нашей тумбе будет предусмотрено 2 ниши и место за телевизором для установки сабвуфера.
Это позволит максимально спрятать все компоненты домашнего мультимедийного центра.
Еще одно интересное решение- полки за телевизором. Такой вариант позволяет получить дополнительное полезное пространство за телевизором.
За телевизором устанавливается полка
В тумбочке предусмотрены 2 ниши
Ниша для CD и DVD
Ниша для AV техники.
Управление техникой будет осуществляется
при помощи универсального пульта ДУ
Перед началом создания тумбочки надо определиться с размером телевизора, так как от его высоты зависит необходимый ход лифта, т. .е. Ход лифта не может быть меньше чем высота телевизора. В противном случае телевизор либо полностью не поднимется, либо полностью не опуститься в тумбу.
Итак для создании данной тумбы понадобится:
- — Клееная фанера
- — Лифт для ТВ
- — Шариковые направляющие
- — Краска
- — Электро лобзик
- — Дрель
- — Саморезы
- — Петли для мебельных дверей
- — Желание
- — Минимальные навыки плотника
В качестве ТВ использована панель Samsung 60.
Лифт для телевизора с тумбой. Подъёмник для тв.
Начнем
Т.к. за телевизором будет установлена полка над тумбочкой, а внутри тумбочки сабвуфер, лифт надо выдвинуть вперед от стенки.
При монтаже лифта не посредственно на стенку тумбы, ее необходимо усиливать. Если это не возможно используйте специальный адаптер .
Ниши для аудио видео аппаратуры и дисков
Ниша для CD и DVD
Т.к. дверца ниши смотрит в сторону, для управления оборудованием, используется универсальный пульт. Еще один важный момент -вентиляция и прокладка проводов, для этого на задней стенке необходимо просверлить отверстия.
Ниша для AV аппаратуры.
ВНИМАНИЕ. Военная хитрость.
Верхнюю крышку надо закрепить таким образом, чтобы при поднятом механизме она оставалась под небольшим углом к лифту.
Для этого нужно либо устанавливать лифт через проставку (отодвинув лифт от стенки), либо использовать рояльную петлю.Иными словами крышка закрывается под собственным весом. Видео
Источник: consetrus.ru
Телевизор с подъемным механизмом
Эта самоделка прекрасно отражает современность нашего времени. Представьте: нажимаете вы на кнопку пульта дистанционного управления и появляется телевизор. Посмотрели – нажали на кнопку – телевизор спрятался. Конечно, ктоме того, как похвастаться перед друзьями, данная поделка обладает рядом практических качеств.
Таких как: телевизор не пачкается, на него не оседает жир, которого много на кухне. Собственно, поэтому я и решил сделать данную конструкцию у себя на кухне.
Самая дорогая часть всей конструкции это естественно линейный привод (Актуатор). Именно так он называется, если вы вдруг захотите повторить это чудо. Линейный привод или актуатор можно найти на АЛИ ЭКСПРЕСС по вполне нормальной цене – ТУТ.
Что же касается всего остального – все доступно в строительном магазине или можете сделать как я – разобрать ненужный старый шкаф и взять оттуда направляющие.
Начнем!
Для начала измерим телевизор или ваш монитор, под который будем делать систему поднимания и опускания. Затем необходимо выпилить прямоугольное отверстие в нище вашего кухонного гарнитура с большим запасом, чтобы при движении ничего не задевало.
Скажу сразу, что это отверстие, через которое выезжает монитор ничем не закрывается и открыто всегда. Я подумал, что это не нужно. Но вы если хотите можете сделать своеобразную дверцу на пружинке, чтобы монитор при выезде нажимал на нее, и она открывалась.
Закрепляем направляющие
Теперь закрепите направляющие салазки. Крепить их нужно строго параллельно друг другу, иначе не будет легкого спуска.
В монитору или телевизору сзади необходимо прикрепить снование, которое будет соединять направляющие и корпус телевизора. Я взял кусок фанеры.
Примеряем и сверлим отверстия под направляющие и крепление телевизора. Так же можно за базировать отверстие для крепления кабеля к этому основанию.
Крепление линейного привода
Дошло дело до крепления линейного привода. Он крепиться у нас на втором этаже шкафчика и за тросик поднимает всю конструкцию.
В комплекте с приводом шла вот такая опора. В принципе больше нечего не нужно. Привод просто лежит, закреплен только, с одной стороны. Временно я буду питать всю систему от аккумулятора.
Подсоединение тросика.
Естественно, вместо тросика можно взять любую веревку, но учтите, что у тросика ресурс больше, хотя и веревки тут хватит на долгие года. Необходимо лишь просверлить отверстие и установить опору, чтобы при движении трос не истер отверстие. Все пропускаем и стягиваем винтовыми сяжками. Если используете веревку, то можно просто завязать узел.
Электроника для дистанционного управления.
Механизм дистанционного управления управляется электронным реле. Электронное реле дистанционного управления я купил так же на али – ТУТ. Или можете посмотреть ТУТ.
Это дистанционное управлении должно обеспечивать реверс привода. То есть менять полярность, что бы салазки поднимались и опускались.

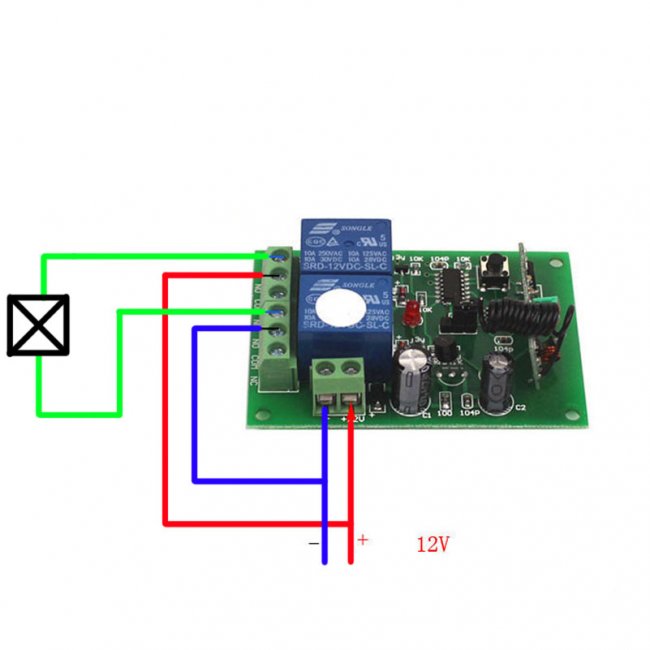

Подключать необходимо следующим образом.
Подключаем всю электрику и проверяем.
При необходимости регулируем длину тросика. Если всё устраивает – наслаждаемся.
Теперь вы ещё больше полюбите свой дом за столь не обычный функционал, который ежедневно будет доставлять вам комфорт и радость использования.
Если у вас остались вопросы – пишите в комментариях, я с удовольствием на них отвечу. Так же буду рад вашей критике и предложениям.
Всего доброго.
Источник: sdelaysam-svoimirukami.ru
Лифт для телевизора своими руками: сделай свою жизнь еще комфортней
Можно ли сделать лифт для телевизора своими руками или обязательно покупать дорогостоящий подъемник в магазине бытовой техники?
При наличии инструментов, времени и некоторых умений это – выполнимая задача.
Зачем нужен поднимающий механизм и какие материалы потребуются для изготовления
Потолочный лифт для телевизора
Для некоторых стилей в интерьере недопустимо использование современных модерновых устройств: они попросту портят впечатление, которое должен производить дизайн убранства комнаты (помещения).
Возможен и такой вариант: жилая площадь слишком маленькая для того, чтобы разместить большую плазменную панель.
В таких случаях помогает установка специального лифта для телевизора.
Эта конструкция для вертикального перемещения телевизора (вверх-вниз), которая призвана упростить жизнь тому, кто его смотрит и спрятать ставший ненужным экран после просмотра.
Вариантов, куда можно установить лифт и сам ТВ, масса: в тумбу, шкаф, кровать (в одну из спинок, если она достаточно толстая).
Набор материалов и инструментов зависит от того, какого размера сама панель (телевизор), а также от веса прибора, но примерный список выглядит так:
- Профиль (швеллер для особенно большой плазменной панели). Количество нужно рассчитать так, чтобы хватило на сварку прямоугольной каретки для закрепления самого телевизора, а также на две вертикальные планки, которые будут крепиться на стену или заднюю стенку тумбочки, плюс две-четыре перемычки между ними.
- Крепежные детали (шурупы, дюбеля), рым-болт (для закрепления тросика).
- Карандаш или ручка.
- Сварочный аппарат.
- Линейка, транспортир, уровень.
- Шуруповерт.
- Дрель.
- Небольшой механизм (электромоторчик), способный поднять телевизор, и кнопка для приведения его в действие.
- Кронштейн со шкивом и маленьким тросиком.
- Запорный механизм, который защелкивается при возвращении объекта на место.
Чтобы спрятать телевизор от посторонних глаз либо убрать из неподходящего для него интерьера, можно сделать лифт для ТВ своими руками. Для этого понадобится немалый набор инструментов и материалов.
Их состав будет зависеть от размера экрана, его веса и того, к чему он будет крепиться.
Как сделать ТВ-лифт
Сначала нужно произвести замеры: насколько велико расстояние между всеми четырьмя отверстиями для крепления телевизора, а также, на какую высоту нужно будет его поднимать.
Вторым важным шагом станет изготовление рамы для закрепления на ней телевизора.
Нужно сварить из швеллеров достаточного размера прямоугольник (квадрат) либо скрепить между собой профили, смотря какой из материалов был выбран для работы.
После изготовления каретки не нужно сразу же крепить к ней телевизор. Сначала стоит заняться изготовлением рамы.
Она представляет собой две направляющие, скрепленные несколькими поперечными перемычками. Именно по этой раме и будет ездить каретка с телевизором вверх и вниз.
Разметьте место на задней стенке тумбочки (шкафа) куда предполагается крепить устройство. Если это – стена, придется сначала устанавливать дюбели, а уже после – прикреплять к ней с помощью саморезов “рельсы”.
Перед началом следующего этапа работы стоит еще раз проверить, на сколько хорошо ездит по направляющим телевизионная каретка. Если нужно, края профиля следует подогнуть плоскогубцами.
В случае со сваренными швеллерами придется дополнительно устанавливать ролики справа и слева под кареткой, чтобы движение происходило беззвучно и плавно.
Механизм для поднятия лифта устанавливается снизу, если его необходимо спрятать внутри тумбы или шкафа. В случае, когда невозможно такое крепление, придется переносить его наверх.
Телевизор может скрываться и в тумбе
Тросик соединяется одним концом с кареткой, к которой будет прикреплен телевизор, а вторым концом – с помощью рым-болта присоединяется к основе (стене или заднику) возле места крепления мотора.
Он должен надежно держать вес телевизора.
Тросик плотно прикручивается к каретке точно по центру.
Только в этом случае ТВ будет двигаться ровно и перекосы будут исключены.
Теперь, когда все составляющие конструкции установлены, пришло время самого активного элемента – мотора. Он будет осуществлять подъем за счет преобразования электрической энергии в энергию прямолинейного движения.
Подъемник для телевизора своими руками осталось подключить к сети посредством кнопки, приводящей при нажатии весь механизм в действие.
Для изготовления лифта для ТВ собственноручно есть масса способов. При наличии специальных знаний в области техники и электроники сделать это будет совсем не трудно и гораздо дешевле, чем покупать такой механизм в магазине.
О том, как сделать самостоятельно лифт для монитора, представлено на видео:
