Подключение коммутатора к телевизору

Потеряли или повредили док-станцию ​​Nintendo Switch? Не волнуйтесь: вот как подключить коммутатор к телевизору без док-станции.

Nintendo Switch — одна из самых универсальных игровых консолей. Вы можете играть во все свои любимые игры Switch в портативном режиме, а затем поместить Switch в док-станцию, чтобы насладиться потрясающими видами Breath of the Wild на своем телевизоре. Но задумывались ли вы когда-нибудь, как подключить Switch к телевизору без док-станции?

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Возможно, вы потеряли док-станцию ​​или она повредилась. Можно купить замену, но они недешевы. Возможно, вы просто не хотите использовать док-станцию ​​и рискуете поцарапать экран вашего коммутатора.

Хорошей новостью является то, что можно подключить коммутатор к телевизору без док-станции, если у вас есть подходящее оборудование. Вот как подключить коммутатор к телевизору без док-станции.

Сетевой коммутатор: что это, как подключить, для чего нужен в квартире такой свитч

Как подключить коммутатор к телевизору без док-станции с помощью адаптера USB-C на HDMI

Если вы хотите подключить коммутатор к телевизору без использования док-станции, вам понадобится адаптер USB-C на HDMI. К счастью, покупка одного из них обойдется вам гораздо дешевле, чем покупка официальной сменной док-станции. Используя один из этих адаптеров, вы можете не только подключить коммутатор к телевизору без док-станции, но и одновременно поддерживать его включенным.

Точная компоновка адаптера USB-C/HDMI будет различаться в зависимости от приобретаемого вами продукта, но способ его использования одинаков. Следует отметить одну важную вещь: обычно вам нужно использовать официальный источник питания Nintendo Switch, чтобы адаптер USB-C-HDMI работал правильно.

Чтобы подключить коммутатор к телевизору без док-станции:

1. Отсоедините кабели HDMI и USB-C от док-станции Switch.
2. Подключите эти два кабеля к портам USB-C и HDMI на адаптере USB-C/HDMI.
3. Ваш адаптер должен иметь встроенный кабель с разъемом USB-C. Подключите его к порту USB-C в нижней части коммутатора.
4. Подключите другой конец кабеля HDMI к телевизору, если это еще не сделано.
5. Поместите коммутатор под углом, используя подставку, или приподнимите его так, чтобы его задняя часть не лежала горизонтально. Размещение его горизонтально заблокирует вентиляционные отверстия, которые предохраняют коммутатор от перегрева.
6. Включите коммутатор и телевизор и выберите соответствующий вход HDMI для вашего телевизора.
7. Теперь вы можете играть в Switch на своем телевизоре. Switch будет заряжаться во время игры.
8. Если ваш адаптер USB-C/HDMI имеет порт USB 2.0 или USB 3.0, вы также можете подключить проводной контроллер.

Какой адаптер USB-C-HDMI следует использовать?

Есть много переходников USB-C на HDMI, доступных для покупки, но не все из них могут подойти для ваших нужд. В идеале вам следует искать продукт, на котором четко указано, что он подходит для подключения коммутатора к телевизору.

Подключение несколько компьютеров и смарт телевизоров к сети интернет

Есть несколько ключевых функций, которые вам понадобятся:

• Вход питания USB-C
• Выход HDMI
• Выход USB-C

Продукт со всеми тремя этими функциями гарантирует, что вы сможете заряжать свой Nintendo Switch одновременно с игрой. Это означает, что вам не нужно беспокоиться о том, что батарея разряжается, пока вы сражаетесь с последним боссом.

Вот несколько возможных вариантов, с которыми успешно справились другие пользователи Switch.

Переключить док-станцию ​​адаптера HDMI-концентратора

Переключить док-станцию ​​адаптера HDMI-концентратора имеет выход 4K 60 Гц, которого более чем достаточно для ваших нужд, учитывая, что коммутатор способен воспроизводить только 1080p даже при подключении к док-станции.

В некоторых обзорах упоминается перегрев, поэтому важно следить за тем, чтобы ваш коммутатор не лежал плашмя во время игры, так как это заблокирует вентиляционные отверстия на задней панели коммутатора. Вы можете использовать встроенную подставку или купить ее, если предпочитаете что-то более существенное.

Многопортовый концентратор RREAK USB-C на HDMI

Многопортовый концентратор RREAK USB-C на HDMI включает в себя порт USB 3.0 и порт USB 2.0, а также вход и выход USB-C и выходные порты HDMI.

Это означает, что вы можете использовать его с адаптером контроллера, если хотите использовать контроллер GameCube с коммутатором. Используя оба порта, вы можете получить полную поддержку вибрации.

Док-станция Switch для Nintendo Switch

Док-станция Switch для Nintendo Switch разработан, чтобы имитировать внешний вид вашего синего или красного контроллера Joy-Con, поэтому это хороший выбор, если вам нужен адаптер HDMI, который хорошо сочетается с вашим коммутатором.

Он включает в себя один порт USB 3.0.

Как без проводов подключить коммутатор к телевизору без док-станции

Многие устройства позволяют отображать ваше устройство на экране телевизора по беспроводной сети. Например, вы можете использовать AirPlay для трансляции экрана iPhone, iPad или Mac на совместимый с AirPlay телевизор или Apple TV. Вы также можете использовать устройство Chromecast для зеркального отображения своего телефона или компьютера на телевизоре.

Однако, к сожалению, нет прямого способа беспроводного подключения коммутатора к телевизору. Есть такие устройства, как Genki Аркады ShadowCastкоторые позволяют отображать выходные данные коммутатора на ноутбуке.

Затем вы можете отразить дисплей вашего ноутбука на телевизоре, но это может привести к значительному отставанию. Это также не совсем беспроводная связь, поскольку для этого требуется проводное соединение между коммутатором и компьютером.

Подключение напрямую к телевизору с помощью адаптера USB-C-HDMI, скорее всего, даст вам больше удовольствия.

Получите максимум от своего коммутатора Nintendo

Изучение того, как подключить коммутатор к телевизору без док-станции, позволит вам продолжать играть в свой коммутатор на телевизоре, даже если у вас больше нет док-станции или вы предпочитаете не использовать ее. Некоторые из доступных концентраторов также позволят вам использовать проводные контроллеры с коммутатором, поэтому вам не нужно беспокоиться о дрейфе Joy-Con.

Есть много других способов, которыми вы можете наслаждаться своим Switch, не будучи полностью привязанным к экосистеме Nintendo. Если вы прошли все игры для N64 и SNES, в которые хотите играть, и не заинтересованы в онлайн-играх, вы можете отменить подписку Nintendo Switch Online.

Вы можете попробовать сделать джейлбрейк своей старой Nintendo Wii, чтобы получить от нее больше жизни. Вы даже можете полностью отказаться от консолей Nintendo и вместо этого попробовать использовать эмулятор.

Поделиться ссылкой:

• Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
• Нажмите, чтобы открыть на Facebook (Открывается в новом окне)
• Нажмите, чтобы поделиться на Reddit (Открывается в новом окне)
• Нажмите, чтобы поделиться записями на Pinterest (Открывается в новом окне)
• Нажмите, чтобы поделиться записями на Pocket (Открывается в новом окне)
• Нажмите, чтобы поделиться в Telegram (Открывается в новом окне)
• Нажмите, чтобы поделиться в WhatsApp (Открывается в новом окне)
• Нажмите, чтобы поделиться в Skype (Открывается в новом окне)

Источник: miiledi.ru

HDMI-коммутатор Orico с четырьмя входами и пультом

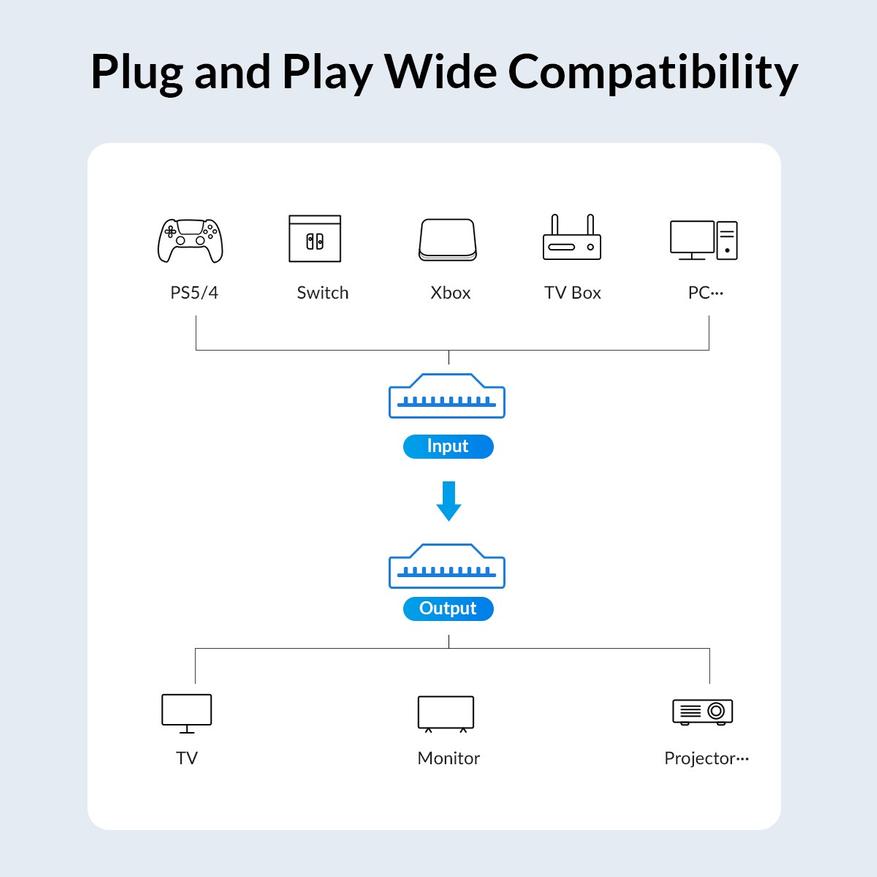

HDMI коммутатор (переключатель, свитч) предназначен для того, что бы к телевизору (монитору или проектору) у которого недостаточное количество свободных HDMI входов, можно было бы подключить большое количество различных устройств. К примеру если нужно подключить ноутбук, PlayStation, Nintendo Switch и ТВ бокс к телевизору у которого только два HDMI, то без коммутатора задолбаешься постоянно перетыкать кабель, а с коммутатором достаточно будет лишь нажать кнопку на пульте.

Параметры

• Бренд: ORICO
• Модель: HD-3H/HD-4H/HD-5H
• Обозначение: 3-in 1-out HDMI Compatible Switcher/4-in 1-out HDMI Compatible Switcher, 5-in 1-out HDMI Compatible Switcher
• Вход: 3 HDMI/4 HDMI/5 HDMI, micro USB
• Выход: 1 HDMI
• Версия HDMI: 2.0
• Разрешение HDMI: 3840×2160/60Hz
• Поддержка видео форматов: 8/10/12-битныц цвет
• Поддержка аудио форматов: Dolby Atmos/DTS-HD/Dolby-trueHD/DTS/Dolby-AC3, DSD/PCM
• Полоса пропускания (макс): 600MHz
• Скорость передачи (макс): 18Gbps

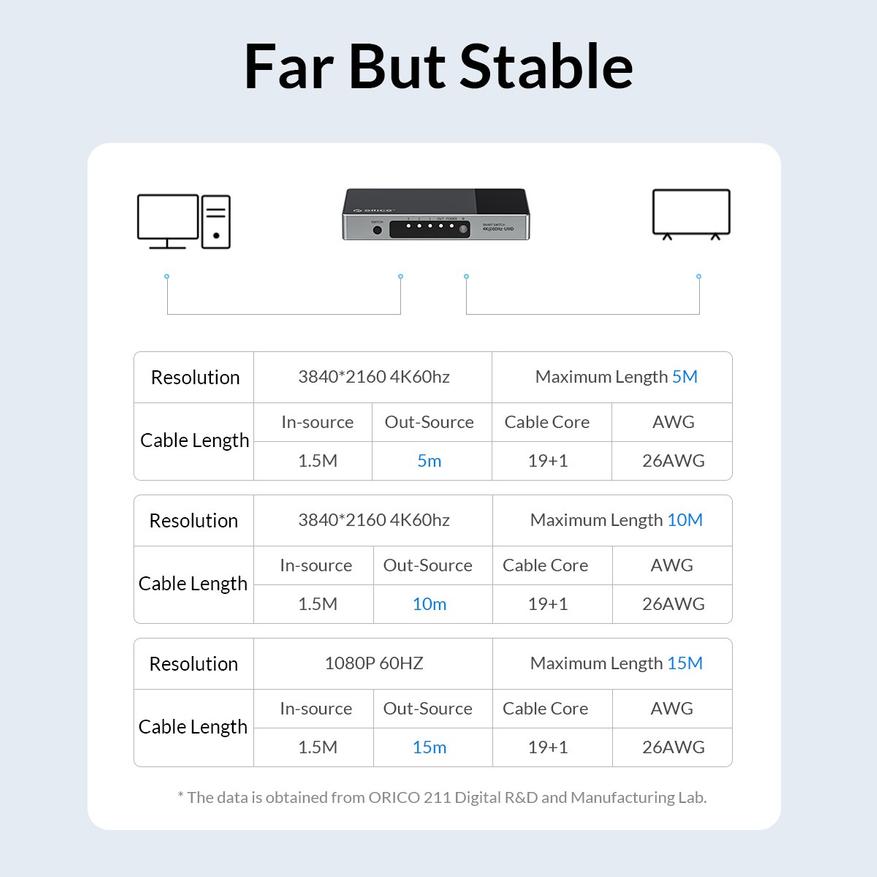

• Длина входного кабеля: (1080p)
• Длина выходного кабеля: (1080p)
• Рабочий ток (макс): 0.4A
• Блок питания вход: AC (50Hz, 60Hz), 100-240V
• Блок питания выход: DC5V/1A
• Рабочая температура: -15°C +55°C
• Рабочая влажность: 5 to 90%RH

Упаковка и комплектация

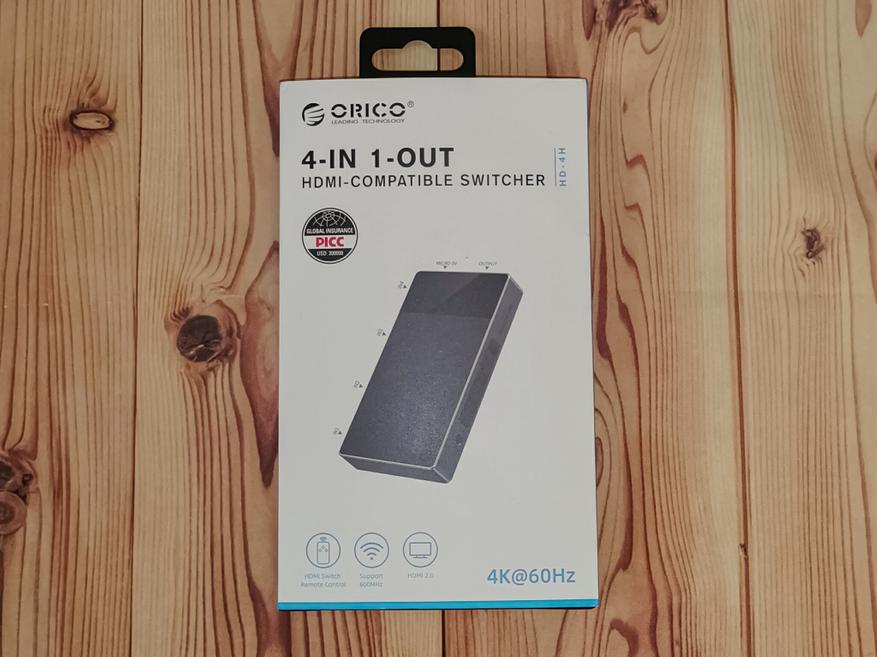

Устройство поставляется в относительно небольшой плоской коробке окрашенной в фирменные для ORICO бело-синие цвета. На лицевой стороне упаковки находится изображение переключателя и описание его особенностей. С обратной стороны упаковки можно обнаружить ещё и контурное изображение устройства с информационными метками, а так же его спецификации и контакты производителя.

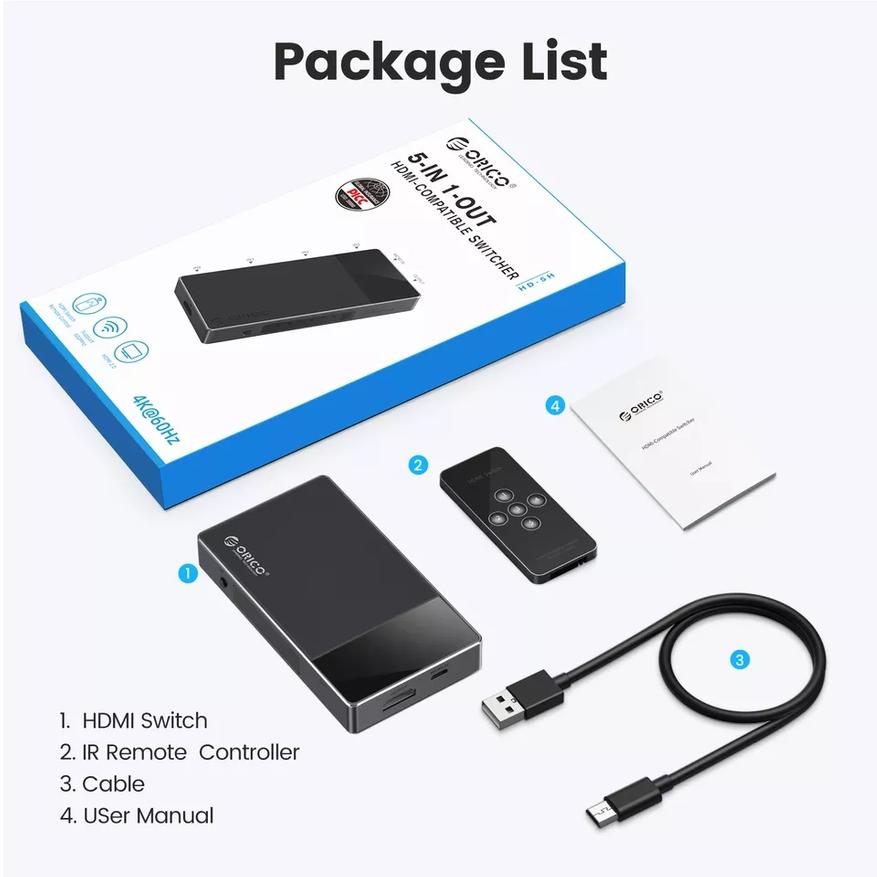

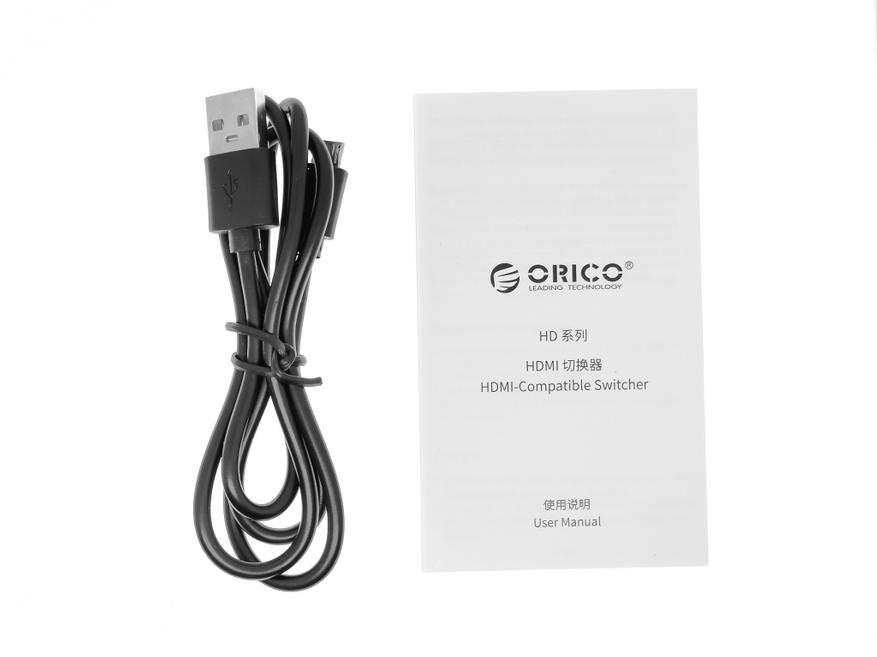

Внутри упаковки находится пластиковый ложемент в котором размещены: переключатель, пульт с батарейкой и инструкция. Под ложементом ещё есть кабель micro USB/USB длиной 75cm.

Внешний вид

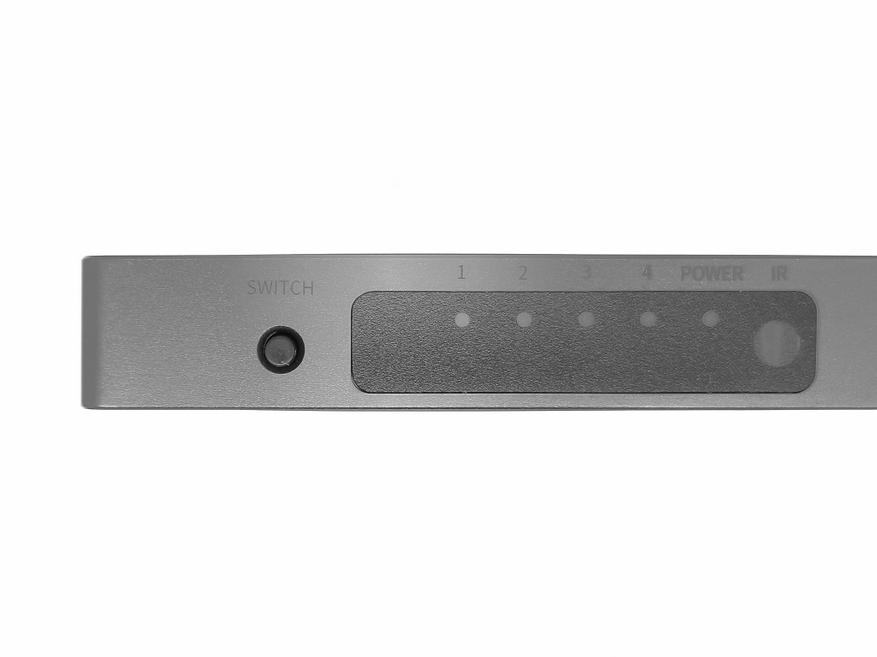

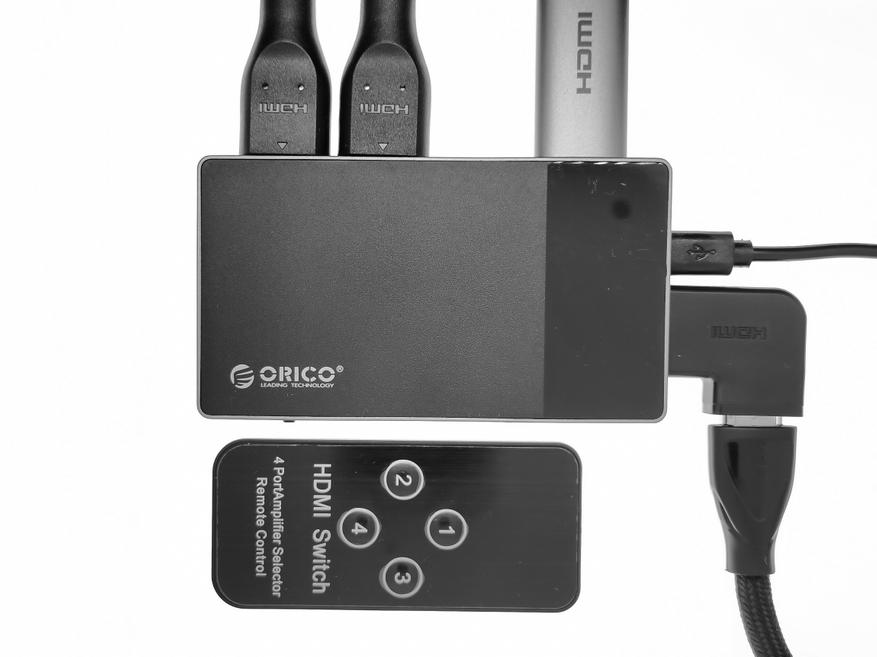

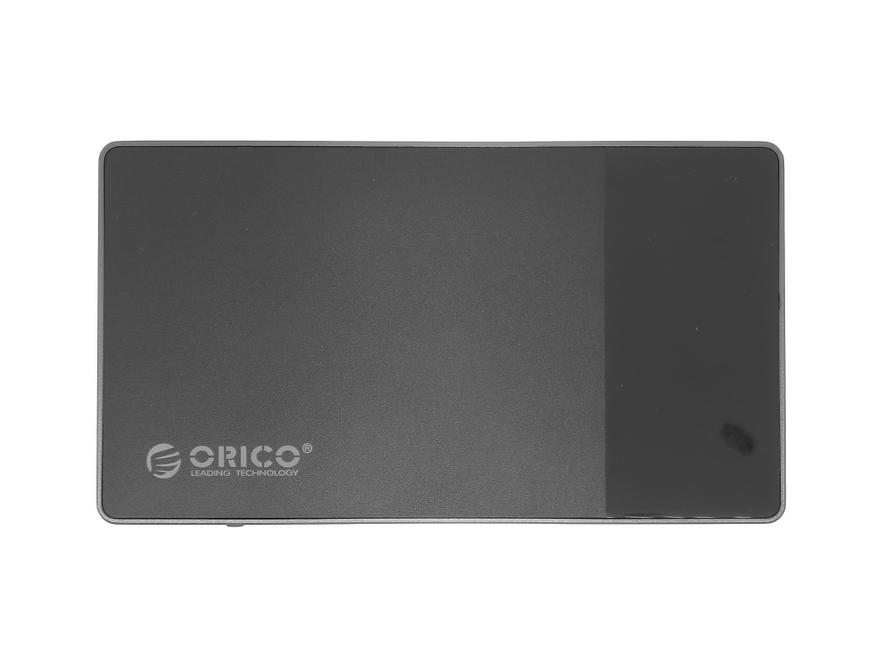

Корпус переключателя выполнен из металла и пластика. Боковая рамка алюминиевая, а верх и низ пластиковые. Пластиковая панель на три четверти матовая и на четверть глянцевая. На переднем торце устройства находятся: кнопка переключения входов, индикаторы активного входа, индикатор питания, а так же инфракрасный датчик. На заднем торце размещены четыре HDMI входа.

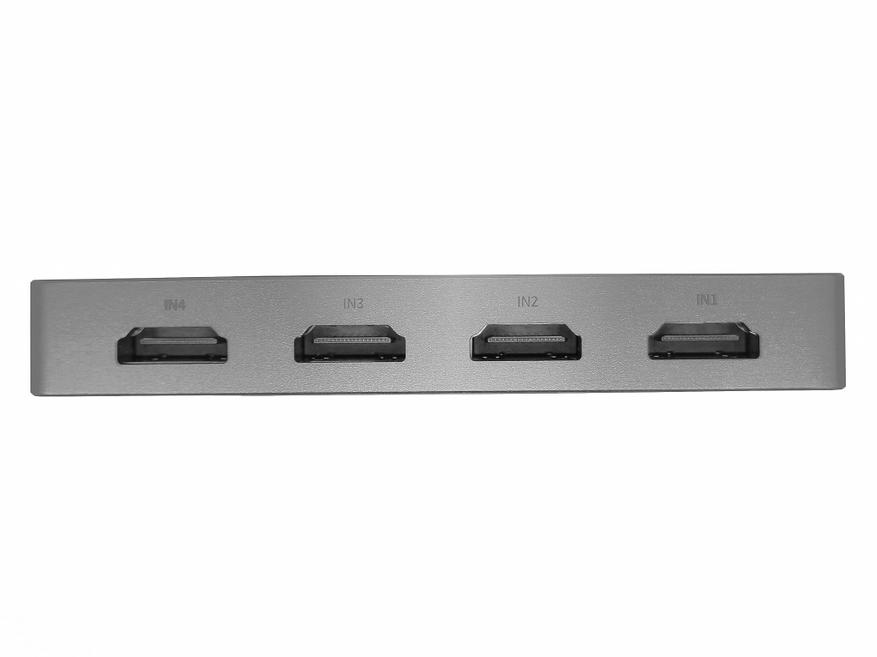

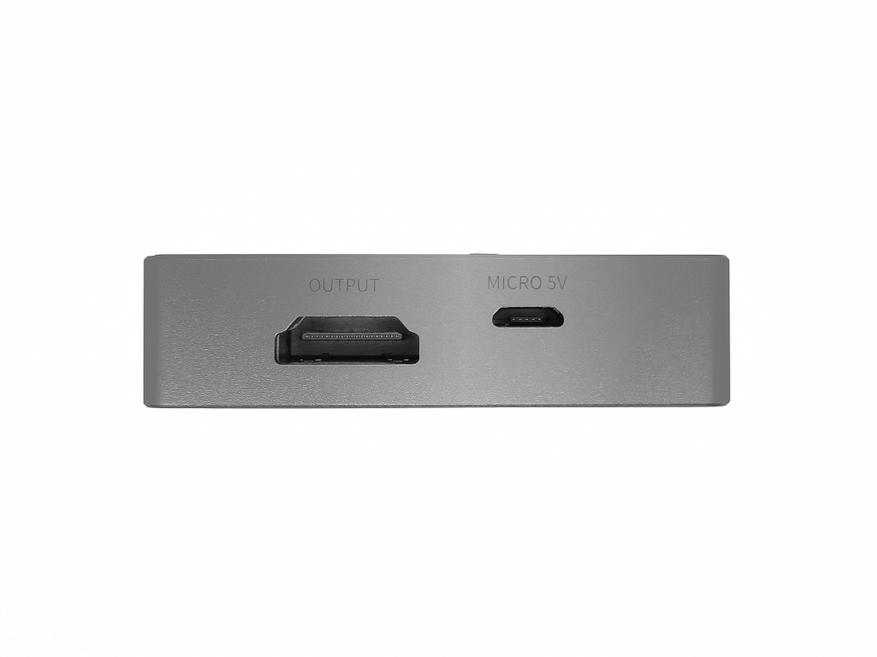

Правый торец пустой, но если заказывать модель HD-5H, то там будет ещё один HDMI вход. На левом торце можно обнаружить HDMI выход и разъём питания micro USB. Габариты переключателя составляют 105х58х15mm.

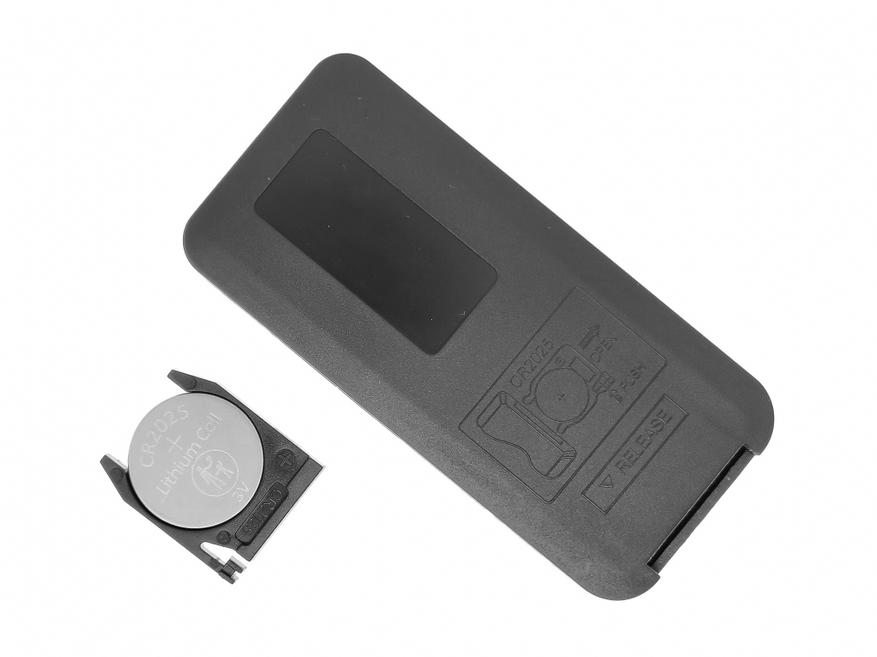

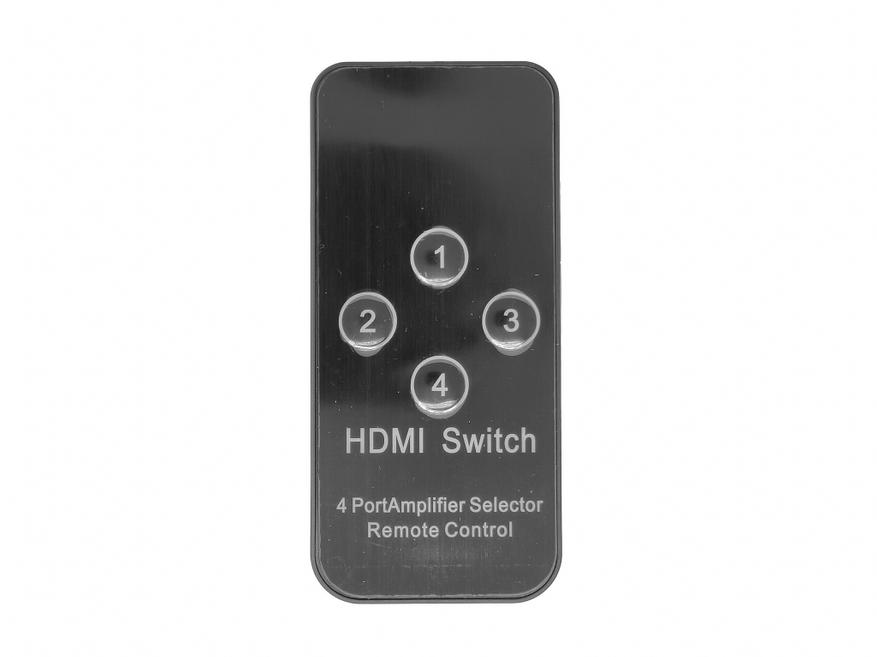

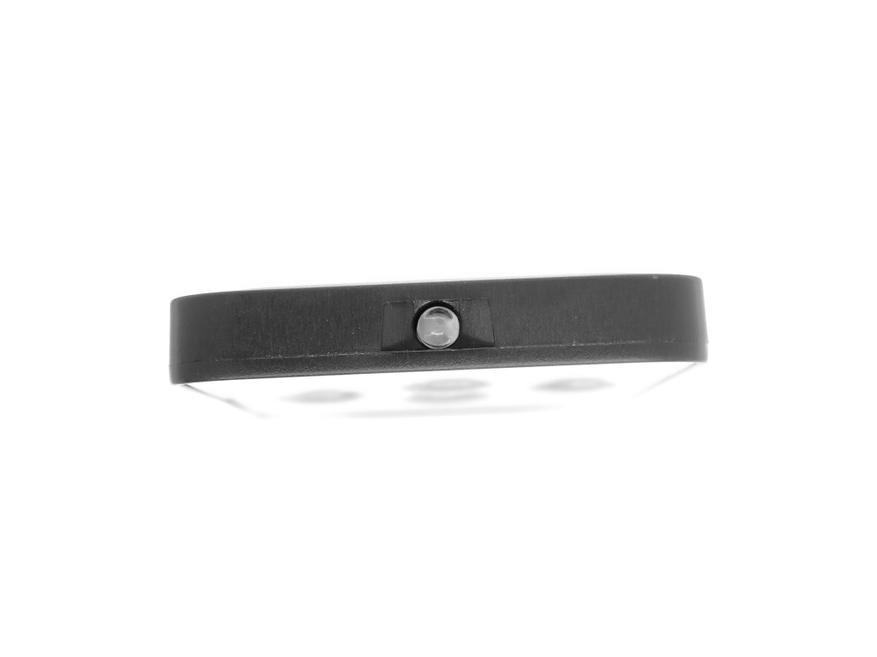

Пульт ДУ пластиковый, маленький, плоский и очень лёгкий. На лицевой стороне пульта находится пронумерованные кнопки, количество которых соответствует количеству HDMI входов. Сверху пульта имеется инфракрасный излучатель, а снизу выдвижной лоток с батарейкой CR2025. Для извлечения батарейки нужно сдвинуть вправо фиксатор с левой стороны лотка, и подцепив лоток ногтем вытащит его. Габариты пульта составляют 85х39х6mm.

В работе

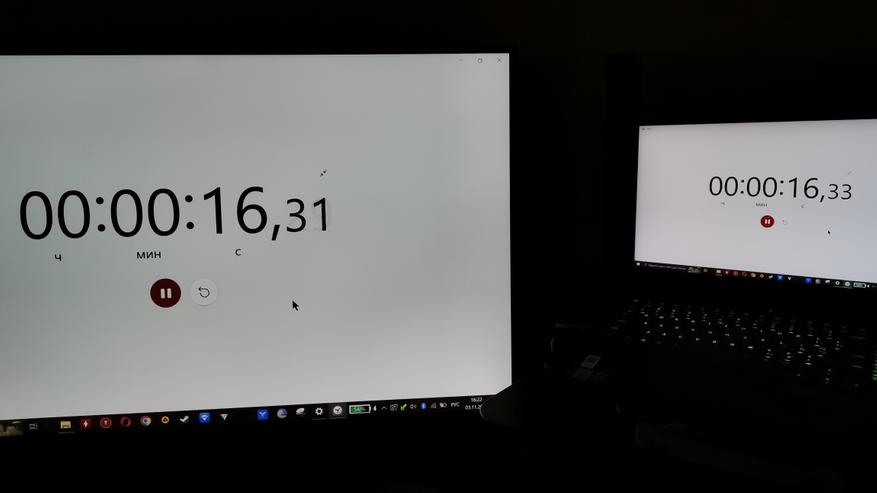

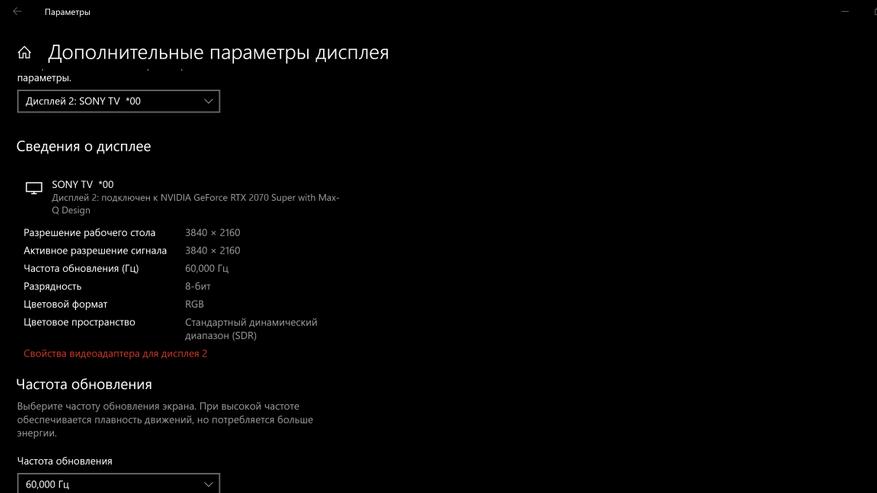

Переключатель мне понадобился для того, что бы к монитору у которого только один HDMI порт, можно было бы подключить ноутбук, приставку, а иногда ещё и телефон. Заказал переключатель с четырьмя входами, что бы один из входов был про запас – вдруг ещё что-то надо будет подключить. Пока ещё не добрался к монитору, поэтому тестировал сабж с телевизором. Но это и к лучшему, так как у телевизора матрица 4K, а у монитора только Full HD.

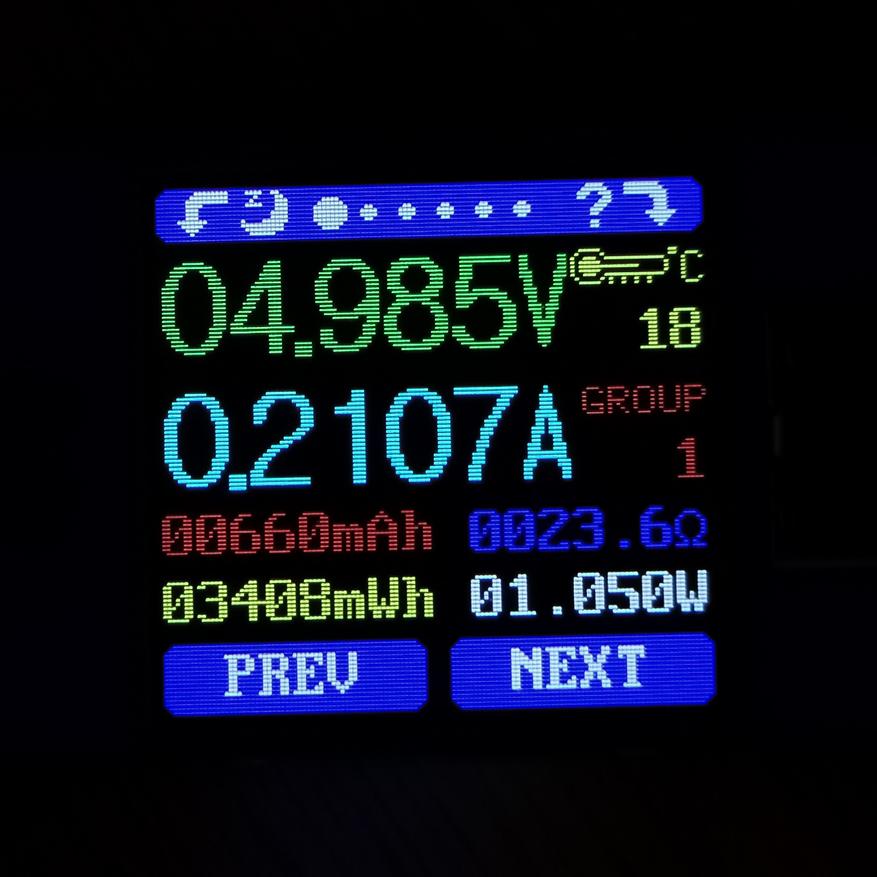

Для того что бы коммутатор работал, на него надо подать питание – подключив его к электросети или повербанку. Энергопотребление коммутатора составляет 1W. Кнопка на коммутаторе циклично переключает входы, пропуская пустые. Коммутатор автоматически переключается на новое подключённое устройство. Пульт проверял максимум на пятиметровом расстоянии от коммутатору.

Если пульт направлен на коммутатор, то переключает как надо, но сли в сторону или на потолок (у меня тёмный потолок), то уже нет. Переключение входов происходит с задержкой в две секунды – прерываясь на черный экран.

Код EQ9G4D6TFEEB позволит секономить 8 долларов.

Итог

HDMI коммутатор ORICO – довольно простое, но полезное устройство. С поставленными задачами справляется хорошо. Надеюсь так будет и дальше.

Источник: www.ixbt.com

Автоматический коммутатор сигналов

Значительная часть находящихся в пользовании недорогих моделей телевизоров и компьютерных мониторов не имеет необходимого в современных условиях числа входов для подключения внешних источников сигналов, а устаревшие телевизионные приёмники в основном оборудованы только одним композитным входом для подачи видеосигнала. Это создаёт неудобства, если к телевизору или компьютерному монитору, оснащённому одним видеовходом и декодером PAL/NTSC, требуется подключать несколько воспроизводящих видеоустройств (проигрыватель видеодисков, спутниковый тюнер, игровую приставку, мобильный плейер или видеокамеру). Частое переключение соединителей приводит, в конце концов, к выходу их из строя. Чтобы существенно уменьшить эти неприятности, рекомендуется собрать относительно несложный автоматический коммутатор сигналов, который упростит процедуру использования многочисленной видеотехники и повысит надёжность её эксплуатации.

Принципиальная схема устройства изображена на рис. 1. Оно представляет собой электронный коммутатор сигналов, имеющий по два видео- и аудиовхода. Его выходы подключают соответственно к композитному видеовходу телевизора (монитора) и аудиовходу, но можно и к разъёму SCART через переходник. Устройство построено на интегральных микросхемах NJM2233BS с двумя входами, выборочно коммутируемыми на один выход. Максимальная рабочая частота микросхем достигает 10 МГц.

На микросхеме DA1 собран коммутатор аудиосигналов. Когда на её управляющем входе SW1 присутствует низкий уровень напряжения, на выход OUT микросхемы проходит сигнал, поступающий через вход «Аудио 1» на её вход IN1. При высоком уровне на входе SW1 управляющего напряжения на выход коммутатора пройдёт сигнал с входа «Аудио 2». Конденсаторы C2 и C3 препятствуют проникновению на оба входа микросхемы радиочастот, в том числе видеосигналов при ошибочной их подаче на аудиовходы коммутатора.

Аналогично работает и коммутатор видеосигналов, реализованный на микросхеме DA2. Видеосигнал «Видео 1» проходит на выход при низком уровне напряжения на управляющем входе, а видеосигнал «Видео 2» — при высоком. Следует иметь в виду, что в случае отсутствия видеосигнала «Видео 1» высокий уровень на управляющем входе присутствует всегда. Подробнее об этом будет рассказано дальше.

Резисторы R1 и R2 обеспечивают согласование входного сопротивления коммутатора с выходным сопротивлением источников видеосигналов. Стабилитроны VD1-VD4 и диоды VD7-VD10 защищают входы и выходы микросхем от импульсов высокого напряжения, которые могут возникать при подключении сигнальных кабелей к работающим от сети переменного тока устройствам. Обычно разностное напряжение между общими проводами двух «незаземлённых» устройств с импульсными блоками питания не превышает 600 В, но иногда из-за особенностей схемотехники, например, при отсутствии разрядных резисторов между первичной и вторичной цепями импульсного блока, такое напряжение может достигать 10 кВ и более. Типичным признаком-индикатором этого следует назвать проска-кивание искры между штыревой и гнездовой частями соединителя при их приближении.

Подаваемые пары (аудио- и видео-) сигналов могут переключаться автоматически. Если видеосигнал поступает только на вход «Видео 2», то оба коммутатора пропускают на выходы сигналы, приходящие на входы IN2 микросхем DA1 и DA2. Это происходит потому, что на входах управления обеих микросхем действует, как было сказано выше, напряжение высокого уровня (около 5 В). Если же видеосигнал подан и на вход «Видео 1», то независимо от того, есть на входе «Видео 2» видеосигнал или нет, обе микросхемы переключаются и пропускают сигналы, поступающие на их входы IN1.

Переключением коммутаторов управляет узел, собранный на транзисторах VT1 и VT2. Приходящий на вход «Видео 1» видеосигнал через цепь R12C1 проходит на базу транзистора VT1, усиливается и через разделительный конденсатор C8 поступает на выпрямитель, выполненный на диодах VD5 и VD6. Пульсации выпрямленного напряжения сглаживаются конденсатором C9.

Постоянное напряжение с него воздействует через резистор R17 на эмиттерный переход транзистора VT2, открывая его. Напряжение между коллектором и эмиттером транзистора VT2 и, следовательно, напряжение на выводах 7 микросхем DA1 и DA2 становится близким к нулю. В результате обе микросхемы переключаются на коммутацию сигналов, поступающих на их входы IN1.

Следовательно, вход «Видео 1» имеет приоритет перед входом «Видео 2». Если же при наличии видеосигнала на входе «Видео 1» требуется переключить устройство на коммутацию сигналов со вторых входов, можно воспользоваться кнопкой SB1 с фиксацией. При замыкании её контактов на выход коммутатора будут проходить сигналы с его вторых входов.

При такой логике работы автоматического коммутатора к его вторым входам желательно подключить наиболее часто используемый источник сигналов, например проигрыватель DVD, а к первым входам подсоединить реже используемый аппарат, который будет иметь приоритет, например игровую видеоприставку.

Узлы коммутатора питаются от параметрического стабилизатора, собранного на транзисторах VT3 и VT4. Полевой транзистор VT4 работает в качестве источника стабильного тока для стабилитрона VD11. Диод VD12 защищает устройство от неправильного подключения напряжения питания. Если в готовом коммутаторе такая ситуация исключена, диод можно не устанавливать. Хотя напряжение питания микросхем может быть от 5 до 13 В, для них выбрано значение 10,5 В. Это связано с тем, что при напряжении менее 9 В может наблюдаться ухудшение качества синхронизации в старых отечественных телевизорах, в которых устройство синхронизации развёрток собрано на микросхеме К174ХА11.

Обе микросхемы устройства питаются стабильным напряжением через фильтры L1C10C12 и L2C11C13, что предотвращает появление муара и других подобных дефектов на изображении. Светодиод HL1 сигнализирует о наличии напряжения питания. Устройство потребляет ток 30 мА при входном напряжении питания 12 В. При использовании коммутатора ухудшение качества видеосигнала не было замечено.

Все детали устройства, кроме кнопки SB1, всех гнёзд типа «Тюльпан» и светодиода HL1, смонтированы на монтажной плате размерами 78×65 мм навесным способом. Их ориентиро вочное расположение видно на рис. 2. Обратная сторона платы не показана, так как большая часть соединений выполнена выводами самих деталей, а необходимые перемычки — проводом МГТФ-0,03. Общий провод (минусовый провод питания) коммутатора сделан на плате в виде перечёркнутой буквы Ш многожильным монтажным проводом диаметром 1 мм.

Резисторы в устройстве могут быть любые малогабаритные. Неполярные конденсаторы — К10-50 или аналоги. В коммутаторе, собранном автором, резисторы R16 и R17, а также керамические конденсаторы С10, С11 и С18 применены в исполнении для поверхностного монтажа.

Оксидные конденсаторы — К50-35, К53-19, К53-30 и т. п. Дроссели L1 и L2 можно установить любые малогабаритные маломощные с индуктивностью в пределах 10. 100 мкГн. Автор применил дроссели для поверхностного монтажа от старого компьютерного жёсткого диска. Все эти элементы размещены с обратной стороны платы.

Диоды 1N914 (VD5-VD10) можно заменить 1N4148 или КД503, КД521, КД522 с любым буквенным индексом, а MUR120 (VD12) — любым из серий 1 N4001 -1N4007, КД105, КД208, КД243. Вместо стабилитронов BZV55C-6V2 (VD1-VD4) можно применить любые из 1N4735A, 1N4734A, BZV55C-5V1, TZMC-6V2, а вместо стабилитрона BZV55C-11 (VD11) — любой из TZMC-11, 1N4741A, КС211Ж.

Транзисторы STS9014 (VT1, VT2) заменимы BC547 или SS9014, а также КТ3102, КТ6111 с любыми буквенными индексами, а транзистор 2SD2058 (VT3) — любым из КТ817, КТ819, КТ863. Вместо полевого транзистора КП303В (VT4) подойдёт любой из серий КП303, 2П303, КП307 с начальным током стока 2.3 мА. При заменах следует учитывать различия в цоколёвках упомянутых серий транзисторов.

Микросхемы NJM2233BS выполнены в корпусе SIP-9. Их можно легко заменить аналогичными NJM2233BL в корпусе SIP-8 с похожей цоколёвкой. Микросхемы NJM2233BX в корпусах с двухрядным расположением выводов имеют цоколёвку, существенно отличающуюся.

Источником питания коммутатора может служить любой блок с постоянным выходным напряжением 12.24 В, способный обеспечить выходной ток не менее 30 мА. Например, подойдёт любой блок от антенных усилителей, если заменить стабилизатор 78L12 более мощным и увеличить ёмкость конденсатора фильтра выпрямленного напряжения. При встраивании коммутатора в телевизор или монитор можно использовать имеющийся там источник подходящего напряжения, например, обычно работающий в облегчённом режиме источник напряжения 12. 18 В, предназначенный для питания УМЗЧ или ламп подсветки ЖК-экрана.

При питании устройства от одного и того же источника с неизменным выходным напряжением вместо полевого транзистора (VT4) можно установить резистор. Его сопротивление выбирают так, чтобы ток через стабилитрон VD11 был в интервале 2.3 мА. При этом конденсатор C19 должен иметь ёмкость в пределах 47. 100 мкФ. Стабилизатор может быть собран и на любой подходящей микросхеме в корпусе TO-220, например LM78M12, причём минимальное входное напряжение питания должно быть не ниже 15 В.

Компоновка конструкции коммутатора показана на рис. 3. На верхней крышке корпуса размещены входные (слева) и выходные гнёзда, кнопка SB1 для переключения входных сигналов, гнёзда для подачи напряжения питания и светодиод HL1.

Безошибочно собранный коммутатор начинает работать сразу и не требует налаживания.

Это устройство удобно применять не только для автоматической коммутации сигналов от двух разных источников, но и в качестве своеобразного «буфера», например, во время ремонта при соединении DvD-проигрывателя и телевизора, когда один из аппаратов неисправен. Это уменьшит вероятность повреждения исправного аппарата. Хотя коммутатор и содержит узлы для защиты интегральных микросхем, аналогичные защитные узлы могут отсутствовать в переключаемых аппаратах. Поэтому соединять различную аппаратуру даже через описанный коммутатор желательно при полном отключении всех задействованных аппаратов от электрической сети.

Если необходима коммутация многоканальных сигналов звука, то нужно установить соответствующее число узлов, собранных на микросхемах NJM2233BX, включив их аналогично микросхеме DA1 рассмотренного устройства. В этом случае может потребоваться установка транзистора VT3 на небольшой теплоотвод.

Мнения читателей

• Иван / 13.10.2019 — 21:47 Подскажите пожалуйста, конденсаторы С4-С7 какого номинала? Спасибо

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Источник: www.radioradar.net
