Таки подключил блок MDI к Swing’у, при этом также оставил рабочим штатный AUX возле прикуривателя.
Для этого были куплены:
1) сам блок MDI 5N0035342G (у этого продавца);

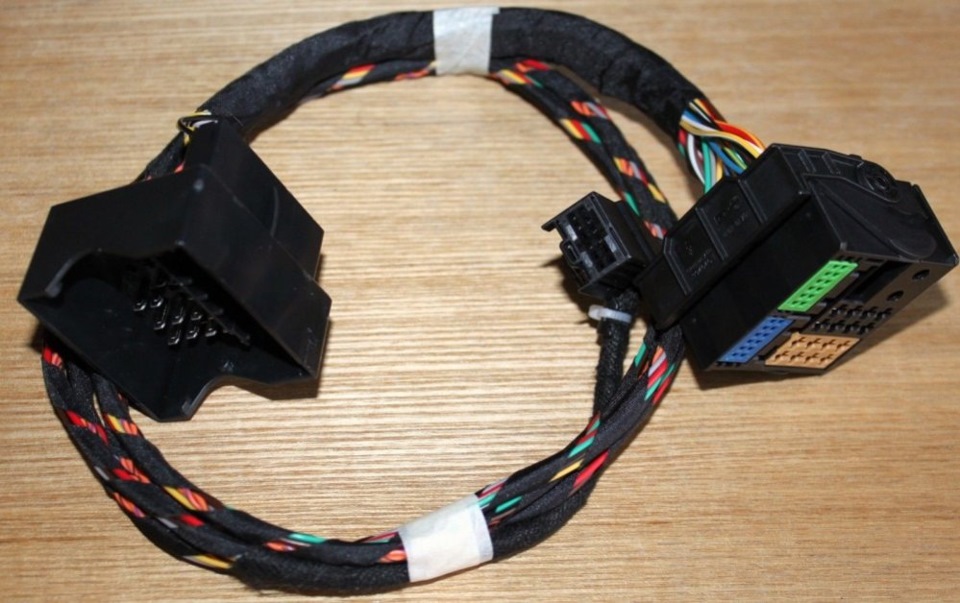

2) готовый кабель с разъемом квадлок (папа/мама) для подключения блока к магнитоле (вот тут);
3) адаптер MDI-USB.
В ELSA нашел электрическую схему подключения блока MDI к магнитоле, схему подключения AUX-разъема на авто без MDI (как в моем случае), а также схему подключения AUX-разъема при наличии MDI.
В итоге чтобы все правильно заработало, провода от блока MDI заводятся в синюю фишку в квадлоке вместо проводов AUX’a, а провода AUX’а перепиновываются в черную фишку MDI.

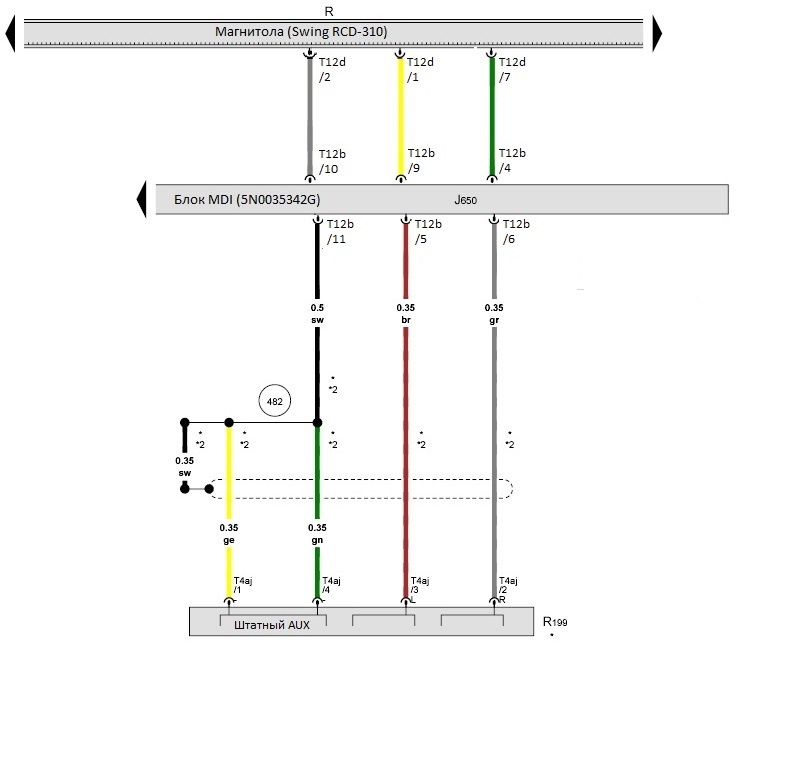

Получается вот такая схема:
Обозначения на схеме :
как подключить цифровую приставку dvb-t2 ,20 каналов
R — магнитола (в моем случае это Swing);
J650 — блок MDI 5N0035342G;
R199 — штатный разъем AUX.
Обозначения на схеме фишек разъемов:
T12d — 12-и контактная синяя фишка в квадлоке;
T12b — 12-и контактная черная фишка в MDI;
T4aj — 4-х контактная фишка на разъеме AUX.
Цифра после косой линии — это номер контакта в фишке.
Чтобы не резать и не перепиновывать штатную проводку, я перепиновал купленный кабель в соответствие с приведенной выше схемой.
Самым сложным оказалось разместить проводку так, чтобы магнитола встала обратно на свое место. Это покруче тетриса будет.

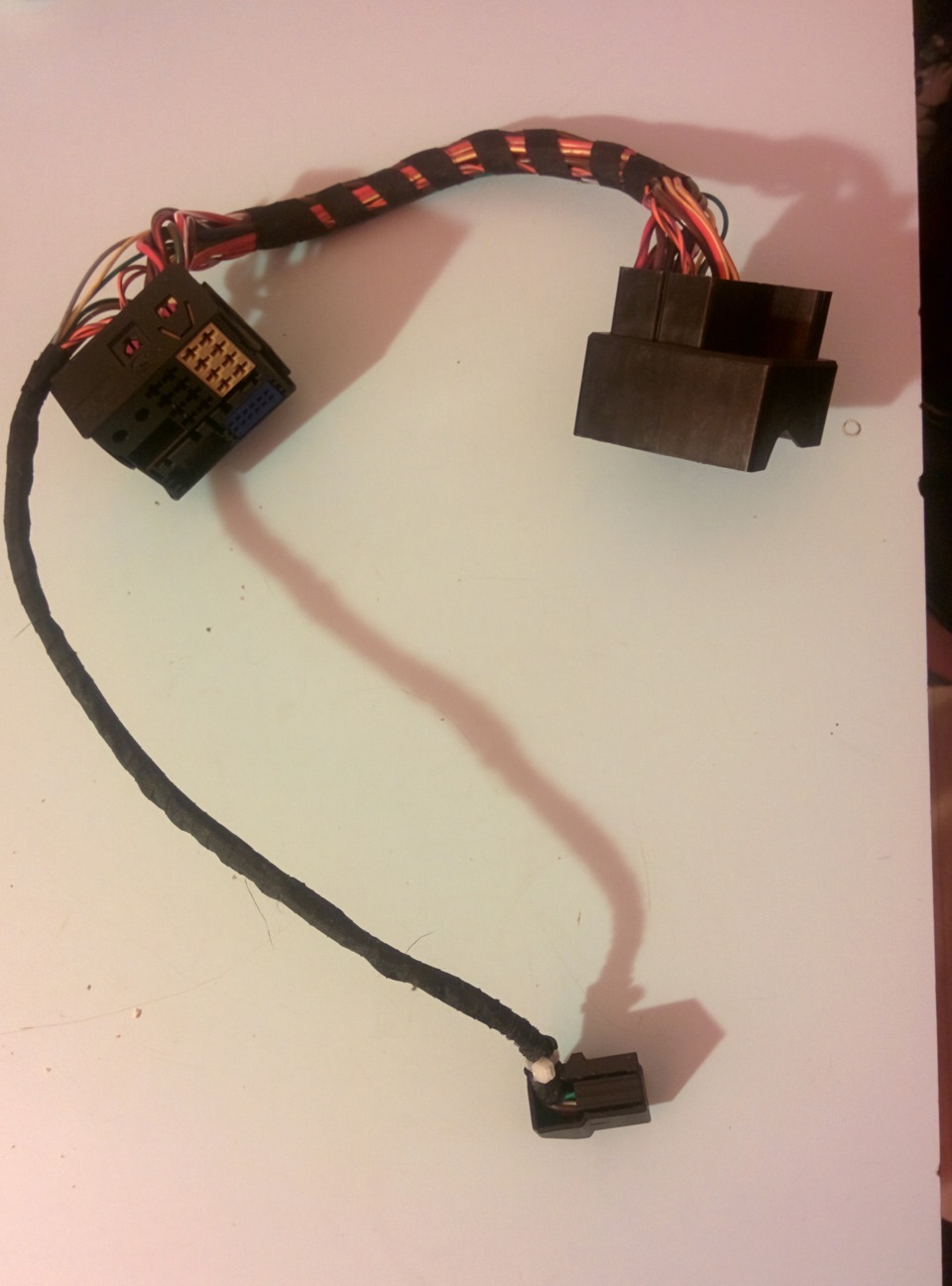

Для этого пришлось примерно на полметра укоротить купленный кабель и убрать лишние провода из синей фишки и убрать зеленую фишку. Стало так:

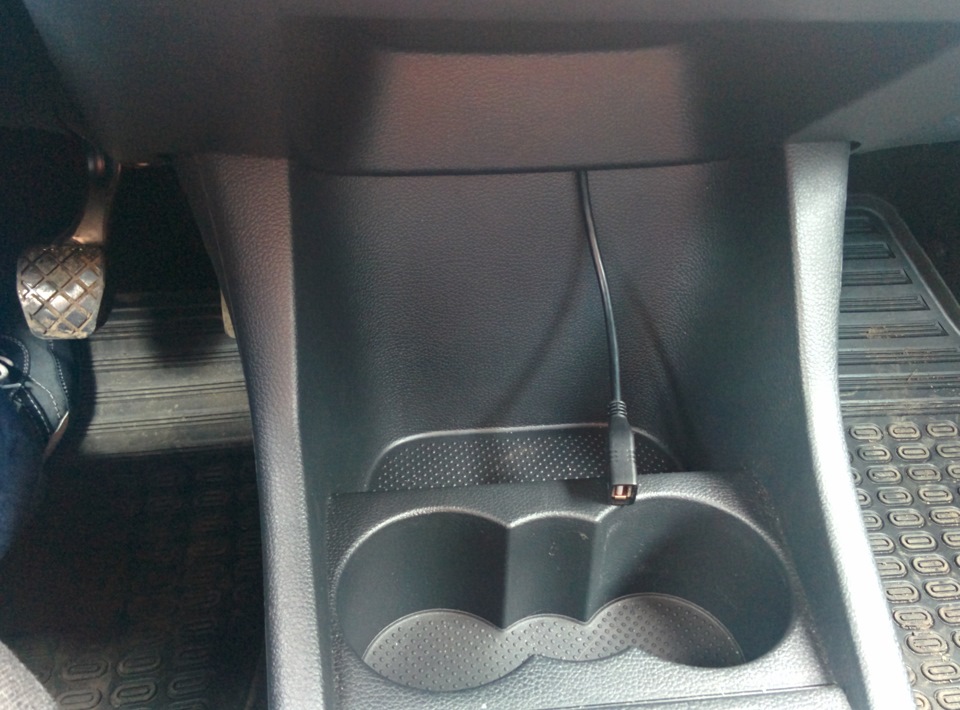

Сам блок MDI я разместил на двухсторонний скотч в панели под магнитолой, а шнурок-адаптер с USB вывел в нишу за подстаканниками:
Далее остается только прописать блок MDI и наличие AUX’а. Для этого с помощью Vag-com и ноута заходим в 19-блок «CAN Gateway», далее нажимаем на «Installation List» и в открывшемся окне ставим галку напротив «2E-Media Player 3».
Так как у нас остался и подключен AUX, то нам еще необходимо прописать наличие AUX’а в блоке MDI. Для этого заходим в блок «2E Media Player 3», далее длинное кодирование и в нулевом байте ставим галку напротив пункта «Analog input (AUX-IN) installed».
Логика работы получается следующая:
При нажатии на Swing’е кнопки Media теперь вместо AUX’а предлагается MDI. Если к MDI подключена флешка, то воспроизведение музыки происходит с неё, как только отключаем флешку MDI переключает источник воспроизведения на AUX, отобразив это на магнитоле.
Вот и все.
цифровая приставка к телевизору supra

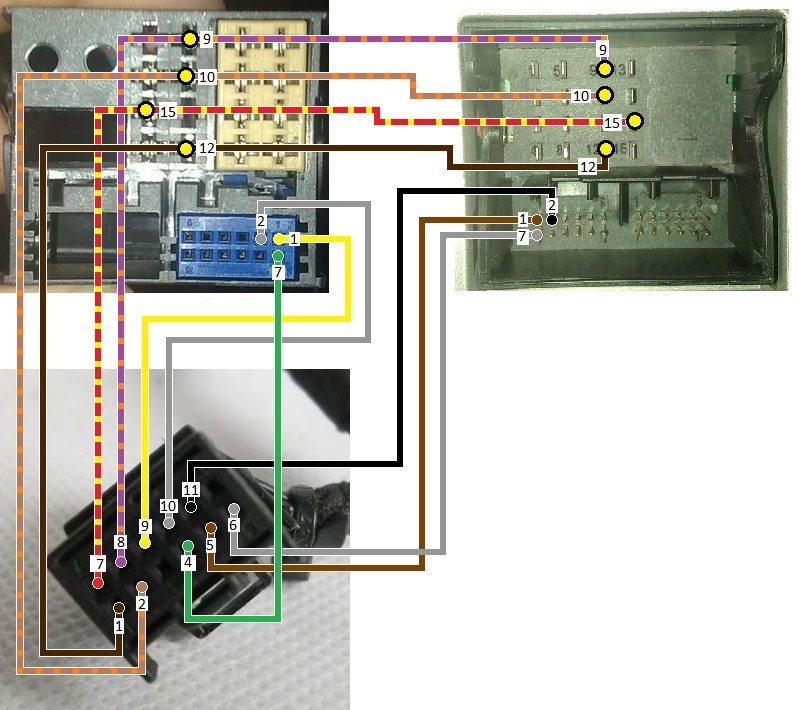

UPD. Добавил «Распиновку» кабеля для подключения MDI с сохранением штатного AUX разъема.
UPD 2. Нашел несоответствие (ИМХО, не совсем критичное) подключения питания в кабеле подключения).

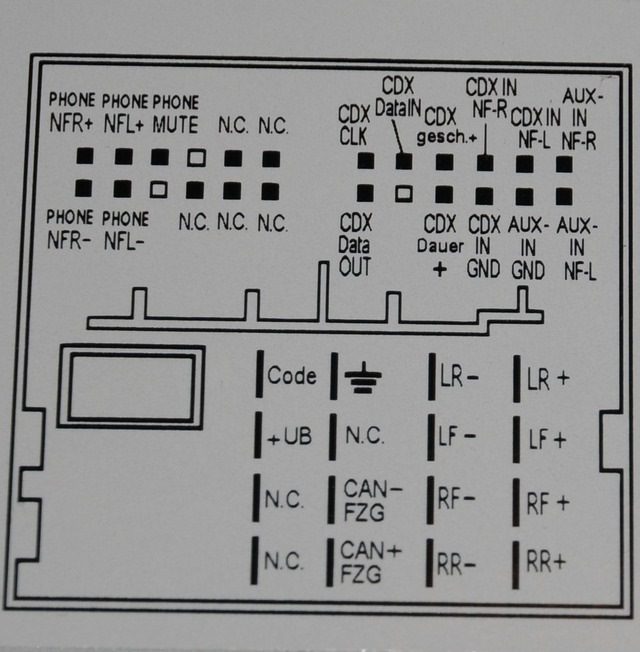

Для подключения блока я покупал готовый кабель, а в нем как оказалось, плюс питания для MDI (Это 7 контакт в двеннадцати-контактном черном разъеме) берется с контакта «+UB».
А согласно схеме из Elsa плюс питания должен браться с контакта «CDX Dauer+» (Это 4-й контакт двеннадцати-контактного синего разъема).
В этом случае питание на блок MDI подключается через предохранитель 15А, который находится на Свинге.
