Данное руководство содержит описание всех функций Turbo NAS. Приобретенный вами продукт может не поддерживать некоторые функции, присущие.
Правовая информация
Все особенности конструкции, функции и другие характеристики продукции могут изменяться без уведомления. Данная информация может быть изменена без предупреждения.
QNAP и логотип QNAP являются товарными знаками компании QNAP Systems, Inc. Все прочие марки и названия продуктов являются товарными знаками соответствующих владельцев.
Далее в настоящем тексте символы «®» и «™» не используются.
Ни при каких обстоятельствах обязательства QNAP Systems, Inc. (QNAP) не превышают стоимости,
уплаченной за продукт, при получении прямых, непрямых, случайных или намеренных повреждений, вызванных использованием продукта, прилагающегося к нему программного обеспечения или его документации. Компания QNAP не дает никаких гарантий и не делает утверждений, прямых, подразумеваемых или установленных законом, относительно своей продукции, а также содержимого и использования настоящей документации и всего сопутствующего программного обеспечения, и, в частности, отказывается от каких-либо гарантий качества, производительности, годности для продажи или пригодности для какой-либо конкретной цели. Компания QNAP сохраняет за собой право модифицировать и обновлять свою продукцию,
Домашний NAS сервер Qnap TS-451 подключение по HDMI
программное обеспечение и документацию, при этом компания не обязана уведомлять отдельные лица или организации о таковых изменениях.
Время от времени выполняйте резервное копирование системных данных, чтобы избежать возможной потери данных. Компания QNAP снимает с себя ответственность за любые потери данных и их восстановление.
При необходимости возврата любых компонентов комплекта NAS для замены или технического обслуживания компоненты необходимо надежно упаковать для транспортировки. Любые повреждения, произошедшие вследствие неправильной упаковки, не подлежат возмещению.
1.1 Соответствие нормативным требованиям
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ FCC
Данный прибор прошел испытания и признан соответствующим ограничениям на цифровые устройства Класса B, согласно Части 15 правил Федеральной комиссии по связи США (FCC).
Целью этих ограничений является обеспечение приемлемой защиты от помех при установке оборудования в жилых помещениях. Данный прибор генерирует, использует и может распространять радиочастотную энергию и при нарушении инструкции по установке или эксплуатации может создавать помехи для радиосвязи. Однако даже при соблюдении инструкций по установке нет гарантии того, что в каком-то конкретном случае не возникнут помехи. Если данный прибор создает помехи для приема радиоили телевизионных сигналов, что можно проверить, выключив и включив данный прибор, пользователю рекомендуется попытаться устранить помехи с помощью перечисленных ниже мер.
QNAP D2 PRO: СЕТЕВОЙ НАКОПИТЕЛЬ С HDMI
Измените ориентацию или местоположение приемной антенны.
Увеличьте расстояние между приемником и данных прибором.
Подключите данный прибор к розетке в цепи, отличной от той, к которой подключен приемник.
Обратитесь за помощью к продавцу данного прибора или опытному специалисту по телевизионной и радиотехнике.
Изменения, явно не утвержденные стороной, несущей ответственность за выполнение нормативных требований, могут повлечь за собой аннулирование права пользователя на использование данного прибора.
Экранированные соединительные кабели, если таковые имеются, должны использоваться в соответствии с правилами ограничения излучений.
МАРКИРОВКА CE
1.2 Символы, используемые в настоящем документе
Этот символ означает, что следует неукоснительно соблюдать
инструкции. Несоблюдение этого требования может привести к
причинению вреда здоровью или смерти человека.
Этот символ означает, что действие может привести к стиранию содержимого диска или потере данных ИЛИ что несоблюдение
Внимание! инструкций может привести к повреждению данных, диска или самого изделия.
Этот символ указывает на важность представленной информации или Важно! применимых правовых норм.
1.3 Предостережения по технике безопасности
1. NAS функционирует нормально при температуре 0 – 40 и относительной влажности 0 – 95% Необходимо обеспечить хорошую вентиляцию помещения.
2. Шнур питания и устройства, подключаемые к NAS должны обеспечивать соответствующее напряжение питания (100W, 90-264 В).
3. Не размещайте NAS под прямыми солнечными лучами или вблизи химических веществ.
Температура и влажность в помещении должны соответствовать норме.
4. Перед очисткой отключайте шнур питания и подсоединенные кабели. Протирайте NAS сухим полотенцем. Не используйте для чистки химические вещества и аэрозоли.
5. Для обеспечения нормального функционирования и во избежание перегрева не ставьте никакие предметы на NAS.
6. При установке жесткого диска для обеспечения исправной работы закрепите жесткий диск
в NAS винтами с плоской головкой, ходящими в комплект поставки прибора.
7. Не размещайте NAS вблизи жидкостей.
8. Не размещайте NAS на неровных поверхностях во избежание падения и повреждения.
9. Перед началом эксплуатации NAS убедитесь, что напряжение в местной электросети соответствует характеристикам прибора. Если Вы не уверены, обратитесь в местную компанию-производитель электроэнергии.
10. Не ставьте никакие предметы на кабель питания.
11. Ни в коем случае не пытайтесь ремонтировать NAS. При неправильной разборке прибора Вы подвергаете себя риску поражения электрическим шоком и другим факторам опасности. По любым вопросам обращайтесь к продавцу прибора.
12. Шасси модели NAS должны быть установлены только в серверной комнате и смонтированы авторизованным диспетчером сервера или ИТ администратором. Доступ к серверной комнате по ключу или ключ-карте и только сертифицированный персонал имеет возможность входа
в серверную комнату.
При неправильной замене батареи может произойти взрыв. Заменяйте батарею только батареей идентичного или равноценного типа, рекомендуемого производителем.
Утилизируйте использованные батареи согласно инструкции производителя.
Во избежание несчастных случаев не дотрагивайтесь до системного вентилятора,
расположенного внутри сервера.
2. Приступая к работе
Установка сетевого накопителя на основе веб технологий
Для выполнения инсталляции системы без CD-ROM с продуктом, пожалуйста, посетите http://qnap. com/start/en/ и кликните “Start Now” (Начать сейчас). Следуйте инструкции на экране для выбора модели Вашего сетевого накопителя и завершения инсталляции аппаратной части и программного обеспечения для Вашей ОС (Windows, Mac, или Linux). На странице также предоставляется доступ к ссылкам на загрузки программных утилит и мобильных приложений от QNAP.
Установка аппаратной части
Для получения информации по установке аппаратной части, смотрите ‘Quick Installation
Guide’ (QIG) («Руководство по быстрой установке») в комплекте с продуктом. Вы так же можете найти «Руководство» на компакт-диске продукта или на официальном сайте QNAP (http://www. qnap.com).
Инсталляция программного обеспечения (Используя CD-ROM)
После того, как Вы установили аппаратную часть NAS, Вы можете приступить к установке программного обеспечения. Нижеследующая презентация относится к операционной системе
1. Установите QNAP Finder с компакт-диска продукта.
2. Запустите QNAP Finder. Если Finder блокируется Вашим файерволом, разблокируйте утилиту.
3. QNAP Finder определит Ваш NAS как не сконфигурированный. Нажмите ‘Yes’ (Да), подтверждая запуск быстрой установки NAS.
4. Нажмите «ОК» чтобы продолжить.
5. Откроется Ваш вэб браузер, назначенный по умолчанию. Следуйте инструкциям для конфигурирования NAS.
6. В последнем шаге нажмите ‘START INSTALLATION’ («НАЧАЛО УСТАНОВКИ»).
7. Все установленные жесткие диски будут отформатированы и данные на них будут стерты.
Нажмите «ОК» чтобы продолжить.
8. Когда закончите, нажмите ‘Return to system administration page’ («Вернуться на страницу системного администрирования») или введите IP адрес NAS в вэб браузере для перехода на страницу администрирования NAS.
2.1 Просмотр содержимого компакт-диска
Компакт-диск NAS содержит документацию, включающую Руководство по быстрой установке,
руководство пользователя, журналы приложений и программные утилиты QNAP Finder, NetBak Replicator и QGet.
Вы можете просмотреть содержимое компакт-диска и получить доступ к следующему контенту:
Finder: установочная программа QNAP Finder (для ОС Windows).
Микропрограмма ПЗУ: микропрограмма ПЗУ в виде файла-образа для приобретенной Вами модели NAS.
Mac: установочная программа QNAP Finder (для ОС Mac).
Руководства: Руководство по быстрой установке, руководство пользователя программным обеспечением и аппаратной частью Turbo NAS.
QGet: установочная программа загрузочной утилиты QGet (для ОС Windows).
QSG: программа просмотра инструкций по установке аппаратного обеспечения NAS.
Replicator: программа установки NetBak Replicator (утилита Windows для восстановления данных с ОС Windows на QNAP NAS).
Вышеприведенная информация так же доступна на официальном сайте QNAP (http://www.qnap.com ).
2.2 Список рекомендуемых жестких дисков
Данный прибор поддерживает 2,5-/ 3,5-дюймовые жесткие диски с интерфейсом SATA основных марок. Список совместимых жестких дисков см. на веб-сайте по адресу http://www.qnap.com.
Важно: Компания QNAP снимает с себя ответственность за повреждение и неисправность прибора, утерю и восстановление данных, вызванные неправильной эксплуатацией или установкой жестких дисков.
Внимание: Обратите внимание, что если вы собираетесь установить жесткий диск (новый или использованный), который никогда ранее не был установлен на NAS, жесткий диск будет отформатирован и поделен на тома автоматически и все данные на диске будут удалены.
2.3 Проверка состояния системы
Обзор показаний светодиодных индикаторов и состояний системы
Источник: manualmachine.com
QNAP TVS-EC1280U инструкция
Посмотреть инструкция для QNAP TVS-EC1280U бесплатно. Руководство относится к категории Сервера, 1 человек(а) дали ему среднюю оценку 6.7. Руководство доступно на следующих языках: английский. У вас есть вопрос о QNAP TVS-EC1280U или вам нужна помощь? Задайте свой вопрос здесь
Нужна помощь?
У вас есть вопрос о QNAP а ответа нет в руководстве? Задайте свой вопрос здесь Дай исчерпывающее описание проблемы и четко задайте свой вопрос. Чем детальнее описание проблемы или вопроса, тем легче будет другим пользователям QNAP предоставить вам исчерпывающий ответ.
Источник: www.manualspdf.ru
Тест и обзор: QNAP TS-251+ – мощное сетевое хранилище на два отсека с расширенными функциями
Конечно, функциональность NAS зависит от программной поддержки. Многие пользователи собирают сетевые хранилища самостоятельно, для которых используются варианты Windows Server или специально адаптированные дистрибутивы Linux, подобные FreeNAS.
Функциональность подобных решений великолепная, но не каждому хочется заниматься сборкой и настройкой такого решения, многие пользователи предпочитают купить готовую «коробку». Конечно, от них покупатель тоже ожидает широкого спектра функций и простой работы, тем более что по ценам «самосборные» решения обойдутся заметно дешевле NAS – особенно для 4 отсеков HDD или большего количества. Лидеры рынка Synology и QNAP предлагают удобный и простой пользовательский интерфейс, напоминающий настольную операционную систему. По функциональности вы получите привычный набор возможностей, здесь «самосборные» хранилища могут дать преимущества, если вам требуются какие-то специфические задачи.
Первая настройка
Первая настройка QNAP NAS может выполняться тремя способами. Вы можете подключить NAS через разъем HDMI к телевизору, после чего следовать инструкциям на экране. Второй вариант – использовать программу QFinder, которую вы можете скачать с сайта QNAP. Она найдет NAS в сети, после чего можно воспользоваться web-интерфейсом для выполнения «умной установки» для настройки хранилища.
Третий вариант – использовать сайт QNAP («облако») для подключения к хранилищу через код, напечатанный на наклейке NAS. Но для этого NAS должен получить IP-адрес через DHCP, а в сети должен обеспечиваться доступ в Интернет. После регистрации учетной записи myQNAPcloud вы получите доступ к установке хранилища.
Затем настраивается учетная запись администратора, время, конфигурация IP и том хранилища. Установка в браузере идет «в облаке» через сайт QNAP, так что пароль администратора, по сути, является паролем к локальному web-сайту NAS. Но решение работает элегантно, и облако отлично подойдет для большинства домашних сетей. Альтернативой является второй вариант установки, когда вы можете обратиться напрямую к web-интерфейсу хранилища по IP-адресу NAS. Если вы сможете посмотреть IP-адрес, например, на маршрутизаторе, то и программа QFinder не потребуется.
Операционная система QNAP «QTS»
На хранилище TS-251+ установлена операционная система QNAP QTS в последней версии 4.2, которая дает удобный интерфейс, похожий на настольные ПК. По интерфейсу даже не заметно, что система основана на Linux. В интерфейсе QTS после установки присутствуют привычные опции настройки системы. А именно «Панель управления», настройки пользователей и безопасности.
Есть и стандартные приложения, например, «File Station» для управления файлами. Кроме стандартных предустановленных приложений через «App Center» можно устанавливать различные программы в форме пакетов. Ассортимент довольно широк, от мультимедийных приложений до программ резервирования данных или инструментов разработчика.

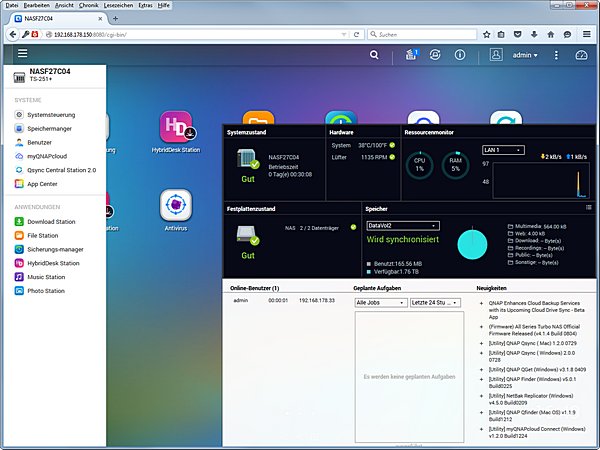

Интерфейс QTS разделен на рабочий стол с сортируемыми и перемещаемыми иконками, а также панель задач сверху. В ней можно посмотреть текущие запущенные приложения, слева располагается кнопка, вызывающая панель быстрого запуска – подобную «Пуск» под Windows. В правой части панели задач располагается панель оповещения, здесь же запускается информационная панель, в которой приводятся наиболее важные рабочие параметры системы.
В пункте «Аппаратные установки» Панели управления можно активировать режим ожидания жесткого диска после определенного времени простоя (от 5 мин до 1 часа) – жесткие диски будут останавливать шпиндель. TS-251+ поддерживает Wake-on-Lan, но режима ожидания нет. Также в меню можно настроить яркость светодиодов (даже по расписанию), выключить довольно громкий зумер и настроить управление вентилятором. По умолчанию вентилятор работает автоматически, но можно настроить пользовательские температуры для полуавтоматического управления или просто выставить скорость вентилятора вручную.
В целом, интерфейс системы можно назвать интуитивным и удобным, хотя у конкурента Synology схожая ОС «DiskStation Manager» ничуть не хуже.
Базовые функции

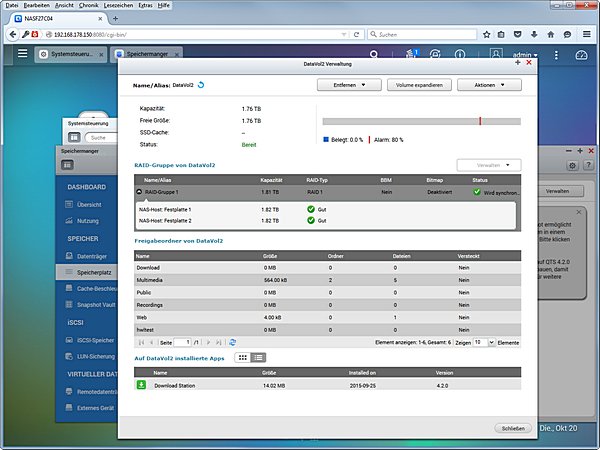

Базовая функция сетевого хранилища TS-251+ заключается в хранении данных и обеспечении к ним доступа. Два внутренних жестких диска можно использовать в режиме одиночных накопителей, JBOD, RAID 0 и RAID. 1. Опционально TS-251+ благодаря процессору Intel может активировать 256-битное шифрование для томов данных. У TS-251+ есть возможность ускорения через кэш на SSD, но для двухдискового NAS это вряд ли актуально.
На созданных логических томах можно создавать папки, которым можно присваивать разные права доступа для пользователей или групп. Доступ к внешним накопителям, подключенные через USB, тоже можно организовывать через папки. Для доступа по сети TS-251+ поддерживает Telnet/SSH, FTP и все популярные файловые протоколы систем Windows и Mac. Кроме SMB или файловых сервисов Microsoft, в том числе с поддержкой домена, отметим наличие AppleTalk и универсального протокола NFS (v2/v3).
NAS поддерживает функцию VPN, причем как для клиента, так и для сервера. В базовой конфигурации поддерживаются PPTP и OpenVPN, то есть сервер OpenVPN настраивается довольно легко. Достаточно скачать zip-файл с конфигурацией и сертификатом, который следует скопировать клиенту. А в файле конфигурации настроить параметры IP. Через App Center можно добавить поддержку L2TP/IPsec.
В новую версию QTS 4.2 добавлена функция снапшотов, позволяющая легко создавать образы томов/LUN для резервирования – и восстановление из образов. Среди целей резервирования поддерживаются Rsync, RTRR и Time Machine. Также поддерживаются и облачные сервисы резервирования, кроме WebDAV в целом можно отметить отдельные сервисы Amazon Glacier, Google Cloud, S3, Azure или ElephantDrive.
Еще одной важной функцией QNAP QTS является создание облачного сервера. В App Center присутствует установочная версия ownCloud, но еще более интересно приложение Qsync. С помощью «Qsync Central Station» можно добавить к NAS сервис, который будет полностью отвечать за управление облаком и клиентами.
На клиенты достаточно установить программу (есть версии под Windows или Mac), после чего настроить папку синхронизации – и она будет постоянно синхронизироваться с NAS. Доступ к данной папке возможен с нескольких клиентов. Так что если вы работаете на нескольких компьютерах, то на каждом вы всегда получите наиболее актуальные данные – без необходимости каждый раз переносить их на сервер вручную. Qsync File Station обеспечивает хранение нескольких версий файлов. Общие папки интересны и для разных пользователей, которые смогут получать простой доступ к совместно используемым данным.
Мультимедиа

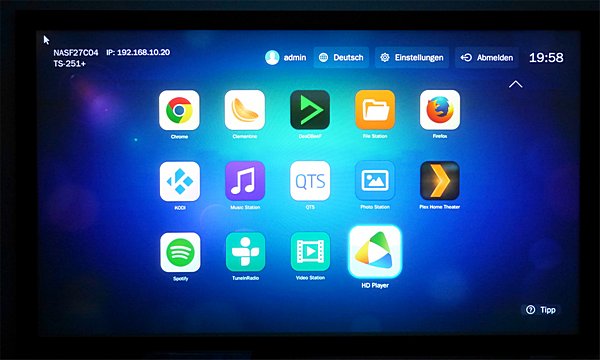

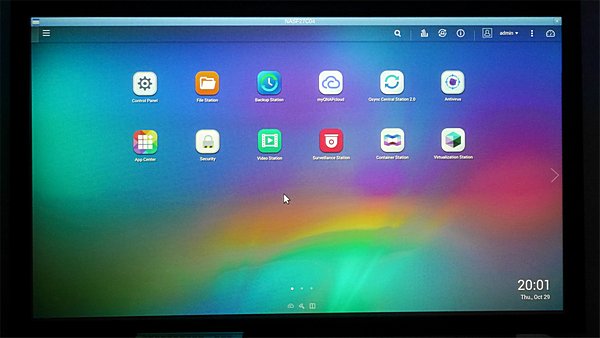

Как мы уже отметили выше, у TS-251+ присутствует выход HDMI, так что хранилище можно использовать в качестве медиа-плеера. После установки HybridDesk (HD) Station вы получите через интерфейс HDMI собственный рабочий стол, на котором присутствуют приложения, установленные в интерфейсе QTS. Работать с этим интерфейсом можно как через комплектный пульт ДУ, так и использовать мышь/клавиатуру, подключенные к NAS. Либо вы можете установить приложение «QREMOTE» на устройство iOS/Android. Некоторые приложения, подобные Kodi, отлично поддерживают управление с пульта, для других лучше воспользоваться мышью и клавиатуру – особенно если приложение разработано как классическое настольное, QREMOTE здесь все же нельзя назвать полной альтернативой.

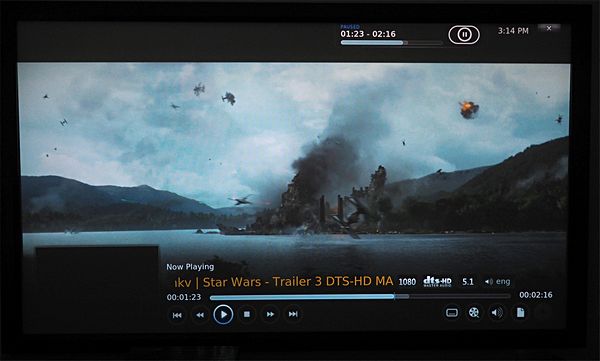

Интересными приложениями для «HybridDesk» является универсальный медиаплеер Kodi (XBMC), в текущей версии 14.2, Plex Home Theater или мультимедийные программы QNAP. Также доступны браузеры Chrome или Firefox, есть возможность обратиться к web-интерфейсу «QTS», поддерживаются даже такие сервисы, как Skype, Spotify или Facebook.
Поскольку у TS-251+ нет других выходов аудио, звук можно получить только через HDMI. На практике лучше всего использовать аудио/видео-ресивер. Кроме прямого воспроизведения музыки TS-251+ поддерживает и другие привычные опции. Доступны платформы собственной разработки MusicStation HD или VideoStation HD, но также имеются серверы DLNA и iTunes. Через App Center вы можете установить, например, альтернативный DLNA-сервер TwonkyMedia на TS-251+.
По перекодированию у TS-251+ тоже хорошие возможности, «на лету» поддерживаются форматы видео до 1080p. Но для использования аппаратного ускорения следует опираться на собственную платформу VideoStation HD. Впрочем, чудес качества ожидать не следует, во многих случаях NAS справляется с перекодированием хуже среднего.
Virtualization Station
Еще одним интересным сценарием TS-251+ стала поддержка виртуальных машин. QNAP предлагает приложение под названием Virtualization Station, которую можно легко установить через App Center. Процедура работы здесь такая же, как и в случае с ПК. Вы можете загрузить предварительно подготовленную виртуальную машину, например, от Bitnami, но можно установить и «пустую» VM с почти любой настольной ОС.
Можно применять готовые профили, в которых указаны ресурсы, доступные виртуальной машине. Конечно, вы можете управлять конфигурацией ресурсов и вручную.

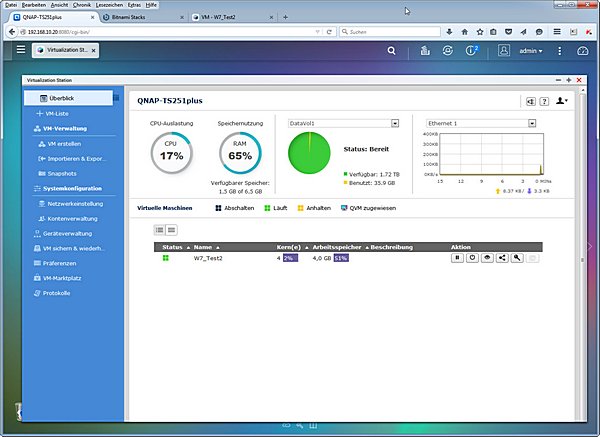

Virtualization Station предоставляет интерфейс управления, через который можно посмотреть выделенные ресурсы NAS и состояние активных VM. На VM имеется кнопка «Console», открывающая новое окно браузера с содержимым экрана VM, получается своего рода VNC (через HTML5) с поддержкой ввода мыши и клавиатуры. Качество сжатия можно выставить в четыре ступени, то есть при достаточно сильной компрессии интерфейс будет дергаться, но виртуальной машиной можно будет управлять из Интернета, например, через VPN-сервер TS-251+. Есть и возможность вывода содержимого VM через выход HDMI и перенаправление подключенных устройств ввода через USB на VM.

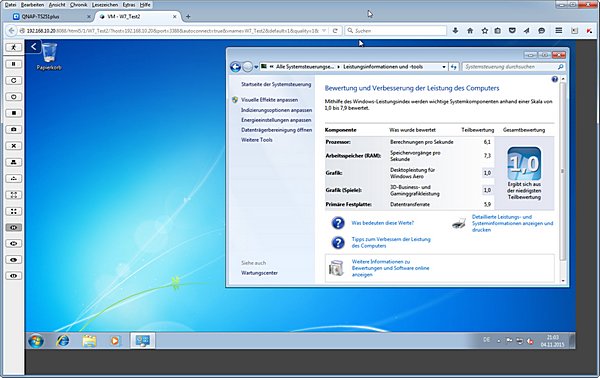

Мы установили на VM тестовую Windows 7, она работала без проблем. На том TS-251+ мы записали образ ISO установочного диска Windows, затем указали его при создании VM, после чего стартовали установку Windows в VM. Скорость нас приятно удивила. Конечно, при работе через «консоль-браузер» задержка чувствовалась, но интерфейс был довольно плавным.
Все же не стоит забывать, что QNAP TS-251+ используется процессор Atom, пусть даже с четырьмя ядрами и частотой 2,0 ГГц. Так что высокую производительность ожидать не стоит. Впрочем, для многих приложений мощности Celeron J1900 более чем достаточно. Не следует забывать и об очень низком энергопотреблении системы, чему она обязана CPU с тепловым пактом 10 Вт.
Конечно, окружение виртуализации QNAP интересно далеко не всем пользователям, однако оно существенно расширяет возможности NAS. Конечно, многие популярные приложения, начиная WordPress, Tomcat и заканчивая DownloS, доступны в виде пакетов напрямую для окружения NAS, их можно скачать в App Center QNAP или Synology, но список доступных приложений и сценариев для популярных платформ, таких как Bitnami, все равно шире. Если и такой функциональности вам будет мало, то на VM можно установить полноценную операционную систему по вашему выбору с необходимым ассортиментом пакетов. Так что NAS TS-251+ вполне по силам заменить бюджетный сервер. Если вы планируете запускать виртуальные машины, то лучше взять версию TS-251+ с 8 Гбайт памяти.
