В наше информационное время без телевизора уже не обходится ни одна семья, и вопрос подключения антенны выходит на первый план после обустройства в доме всех систем жизнеобеспечения. Итак, как провести антенну от распределительного щитка к вашему телевизору?
Прежде всего необходимо выяснить, сколько метров коаксиального кабеля для прокладки антенного спуска (специалисты называют его фидером) необходимо купить. Промерьте расстояние от электрощитка до телевизора по пути предполагаемой прокладки кабеля и добавьте к этому еще 2. 3 м про запас. Но помните — длина фидера должна быть минимальной, иначе затухание телевизионного сигнала, принятого антенной, будет очень велико. А это неизбежно скажется на качестве изображения.
Волновое сопротивление кабеля должно быть равно 75 Ом, кабели с иным волновым сопротивлением для проводки телевизионной антенны не годны — они предназначены для других целей. Поэтому, прежде чем покупать кабель, поинтересуйтесь у продавца, какое волновое сопротивление имеет предлагаемый кабель. Как правило, к мотку кабеля прикреплена бирка, на которой указан его тип.
подключения телевизора к кабельному телевидению
Обозначение коаксиального кабеля состоит из букв и трех, написаных через дефис, чисел: буквы РК означают радиочастотный коаксиальный кабель, первое число — это и есть волновое сопротивление кабеля в Омах, второе — внутренний диаметр оплетки в мм, третье — номер разработки. С достаточной точностью можно определить волновое сопротивление кабеля с помощью штангенциркуля.
Нужно снять внешнюю защитную оболочку с конца кабеля, отвернуть экранирующую оплетку и измерить диаметр внутренней полиэтиленовой изоляции. Затем снять изоляцию и измерить диаметр центральной жилы. Результат первого измерения разделить на результат второго: для волнового сопротивления 75 Ом полученное соотношение должно равняться 6,5. 6,9.
Важное значение имеет также диаметр кабеля. Он может быть от 2 до 17 мм. От диаметра кабеля зависит удельное затухание сигнала. Чем толще кабель — тем меньше эта величина. У толстого кабеля хорошая экранировка, он прекрасно противостоит механическим воздействиям. Недостатки толстого кабеля в его «неказистости» и недостаточной гибкости.
Преимущества тонкого кабеля в том, что он более гибкий, менее заметен и его легче проложить вдоль плинтусов. Основной его недостаток -колоссальное уменьшение уровня сигнала при большой длине фидера. Особенно это заметно при приеме каналов, работающих на высших частотах. Вторым недостатком тонкого кабеля является его низкая механическая прочность.
При прокладывании нужно закреплять его очень аккуратно, с помощью специальных держателей, иначе может разрушится его наружная оплетка. В результате на экране появляется «снег» и прочие неприятные искажения. Иногда целостность тонкого кабеля может быть нарушена при его неаккуратной транспортировке. Поэтому прежде чем прокладывать тонкий кабель, убедитесь в его исправности.
Для подключения фидера к телевизору нужен штекер. В последнее время их появилось в продаже довольно много, но самый надежный, простой и дешевый — штекер, который монтируется с помощью пайки.
Как подключиться к телевидению самостоятельно.
Монтируют штекер на кабель в следующей последовательности. Фиксирующий язычок подгибают вовнутрь, разъединяют обойму и цилиндрический контакт. Из цилиндрического контакта вынимают изоляционную втулку и штырьковый контакт (рис. 1). Если штекер монтируют на толстом кабеле, то в конусном торце обоймы острым ножом вырезают круглое отверстие, соответствующее диаметру кабеля.
Обойма должна свободно надеваться на кабель.
Торец штырька зачищают ножом или надфилем и делают небольшую фаску.
На кабель надевают обойму и разделывают его на длину 30. 40 мм (рис. 2, а). Центральную жилу в месте пайки следует зачистить ножом и облудить. Экран-оплетку скручивают в жгут и пропаивают. На центральную жилу надевают изоляционную втулку и штырек (рис. 2, б). К центральной жиле припаивают только кончик штырька.
Далее откусывают излишки центральной жилы, зачищают место пайки ножом или плоским напильником. Диаметр места пайки не должен превышать диаметр штырька.
Лепесток цилиндрического контакта зачищают ножом и облуживают. Язычок немного отгибают наружу. На кабель надевают цилиндрический контакт, пропускают экран-оплетку через лепестки, как показано на рис. 2,в и пропаивают. Место пайки не должно быть толще самого кабеля.
Надевают обойму на цилиндрический контакт, совместив его отверстие с язычком.
Трассу для прокладки кабеля подготавливают так. Отодвигают мебель от плинтуса. Сверлят отверстия чуть больше диаметра кабеля в дверных косяках, лучше внизу, на расстоянии 2—5 см от края дверной коробки. Если нужной длины сверла нет, то делают перовое сверло из стального прутка ∅5. 6 мм, сверлят отверстия этим сверлом, а потом рассверливают до нужного размера с двух сторон.
У входной двери в квартиру обычно уже есть отверстие в стене. Если его нет, то сверлят отверстие и в косяке входной двери, вверху. Если кабель можно провести в стене, то необходимо воспользоваться стальной проволокой ∅1-2 мм, ее пропускают в каналы стены, загнув кончик проволоки назад.
К нему прикручивают кабель и протаскивают через стеновые каналы. Если в этих же каналах проложен сетевой провод, находящийся под напряжением, то на время прокладки необходимо его обесточить. Подводку кабеля ведут от места, где предполагается установить телевизор к электрощитку, пропуская через просверленные отверстия в дверных коробках, заводят кабель в электрощиток.
Если в электрощитке установлен разветвитель для отверточного монтажа, то кабель разделывают и закрепляют как показано на рис. 3. Экран приспускают, скручивают на длину 10 мм и обжимают хомутиком, а центральную жилу притягивают винтом с гайкой.
В разветвителе старого образца кабель монтируют, предварительно подготовив, как показано на рис. 4.
Для обоих вариантов необходимо проследить, чтобы провод экрана не замкнулся с центральной жилой.
К магистральному кабелю подключать квартирный ввод нельзя.
В электрощитке под отверточный монтаж кабель дополнительно закреплять не обязательно. На распределителе старого образца кабель фиксируют лепестками и дополнительно — специальным хомутом, или если его нет, изолентой или жестким проводом к деталям электрощитка.
Далее подтягивают кабель к входной двери, выбирая слабину. Внутри квартиры кабель закрепляют над плинтусом, как показано на рис. 5. Шляпки гвоздей откусывают. Конец гвоздя подгибают на кабель круглогубцами, или пассатижами, а потом подбивают молотком, натянув кабель. Использование всякого рода скобок, менее эстетично.
Тонкий кабель прибивают крепят тонкими гвоздями. Остаток кабеля сматывают и подвязывают жестким проводом, изолентой или веревкой. Моток кабеля можно положить на пол или подвесить к чему-нибудь.
Вставьте штекер в антенное гнездо телевизора, проверьте качество приема. Если изображения нет, или оно плохое, проверьте надежность контакта на обоих концах кабеля, и отсутствие короткого замыкания между экраном и центральной жилой. Для подключения второго телевизора, можно проложить еще один кабель, подключив его к свободному месту распределителя.
Но если свободного места для подключения нет, то необходим дополнительный разветвитель — КРАБ. Они выпускаются разных видов: под пайку, механическое крепление, на 2, на 3 выхода. Надежнее КРАБ с пайкой. Если у вас два телевизора, то лучше использовать КРАБ на два выхода. Вместо краба можно использовать отвод от центральной жилы через сопротивление 20—50 Ом (рис.
6).
Если нет кабеля нужной длины, то его надо нарастить. Предлагаю два варианта наращивания кабеля. Первый способ в том, что кабель разделывают, скручивают и пропаивают центральные жилы, изолируют место спайки. Припаивают друг к другу экранирующую оплетку и в качестве шины используют алюминиевую фольгу с тюбика от зубной пасты. Поверх фольги наматывают изоленту.
Фольга выполняет функцию экрана. Второй способ более технологичный и надежный, но менее эстетичный показан на рис. 7. Такое соединение меньше подвержено разрыву. К тому же, при его изготовлении, можно обойтись без пайки.
Источник: www.mastertip.ru
ТV кабель в эл. щиток
Делаем кап. ремонт в квартире. Можно входящий и три отходящих тв кабеля с разделителем разместить в квартирном эл. щитке? Или помехи задушат?
Можно. ничего ему не будет. Только на оголенную фазу разветвитель не кладите
nevizov написал :
Можно входящий и три отходящих тв кабеля с разделителем разместить в квартирном эл. щитке?
Так нормальные люди не делают.
nevizov написал :
Делаем кап. ремонт в квартире. Можно входящий и три отходящих тв кабеля с разделителем разместить в квартирном эл. щитке?
Совет ПЕРЦА — очень правильный, нормальные люди так не делают, потому что у такого решения — только одни минусы, как с чисто технической, так и с эксплуатационной стороны.
Заводите у квартиру из щитка один кабель (хорошего качества), а разветвитель установите в квартире.
Источник: mastergrad.com
Подключение телевизионного кабеля в слаботочном щитке в Москве и Подмосковье
Подключение телевизионного кабеля в слаботочном щитке осуществляется опытными инженерами, имеющими профильное техническое образование и опыт работы более 2 лет.
В работе используем профессиональное оборудование для диагностики сигнала и качественные материалы и кабель.
Чтобы узнать примерную стоимость работ по подключению тв кабеля в щитке, позвоните нам по телефону либо оставьте заявку ниже:
Подключение телевизионного кабеля в щитке от компании АВД Телеком
4 причины, чтобы выбрать нас:
Оказываем услуги с 2008 года
Более 2200 выполненных заказов
Рейтинг 4,84 из 5 по отзывам клиентов
Используем дорогой и надежный кабель
Этапы работ по подключению телевизионного кабеля в щитке
Инженер приедет со всем необходимым оборудованием и выполнит работы с первого раза!
Диагностика телевизионной сети
Инженер выполняет замеры уровня и силы сигнала на щитке с помощью специального прибора.
Расчет стоимости
Мастер составляет полный перечень необходимых материалов, оборудования и работ, а также метраж кабеля.
После этого инженер считает окончательную стоимость работ и согласовывает ее с вами.
Проведение работ
Мастер выполняет работы по подключению тв кабеля на щитке.
В случае необходимости устанавливается дополнительное оборудование (усилитель, делитель, краб, штекер и др.). Также может потребоваться частично заменить антенный кабель, штекер или разобрать антенную розетку.
Настройка телевизионной сети
Инженер проводит контрольные замеры уровня телевизионного сигнала на всех выводах, подключает телевизоры, выполняет настройку и сортировку цифровых каналов.
Сдача-приемка работ
Инженер демонстрирует в вашем присутствии исправную работу телевещания на всех подключенных ТВ, информирует вас о правилах эксплуатации установленного оборудования, и после этого выписывает договор-квитанцию с полным перечнем выполненных работ и материалов.
Если дом находится на стадии строительства или ремонта и телевизоров пока нет, то инженер может протестировать каналы на нашем оборудовании.
В течение года со дня выполнения работ вы имеете право на гарантийное обслуживание и полную техническую поддержку наших специалистов.
Как вызвать мастера по подключению телевизионного кабеля в щитке?
Порядок оказания услуг
Заявка и консультация
Оставьте заявку на сайте либо позвоните в единую диспетчерскую антенной службы АВД Телеком по номеру 8 (499) 460-02-09. Расскажите оператору суть вашего обращения. Опытный оператор вежливо проконсультирует вас, укажет примерную стоимость работ и назначит выезд инженера.
Выполнение работ
Инженер заблаговременно свяжется с вами и подтвердит выезд. После приезда мастер проведет диагностику сигнала, согласует с вами точную стоимость работ по подключению кабеля в щитке с учетом всех нюансов, выполнит работы и выпишет договор-квитанцию с полным перечнем выполненных работ. После этого необходимо будет произвести оплату любым удобным способом.
Гарантийное обслуживание
В течение 12 месяцев бесплатно устраняем возникшие неполадки, решаем любые вопросы, касающиеся выполненных работ и установленного оборудования. Если вдруг что-то перестанет работать — сразу обращайтесь! Подскажем, исправим, проконсультируем!
Наши работы
Вид услуги: подключение тв кабеля
Тип антенны: кабельная
Объект: квартира
Описание:

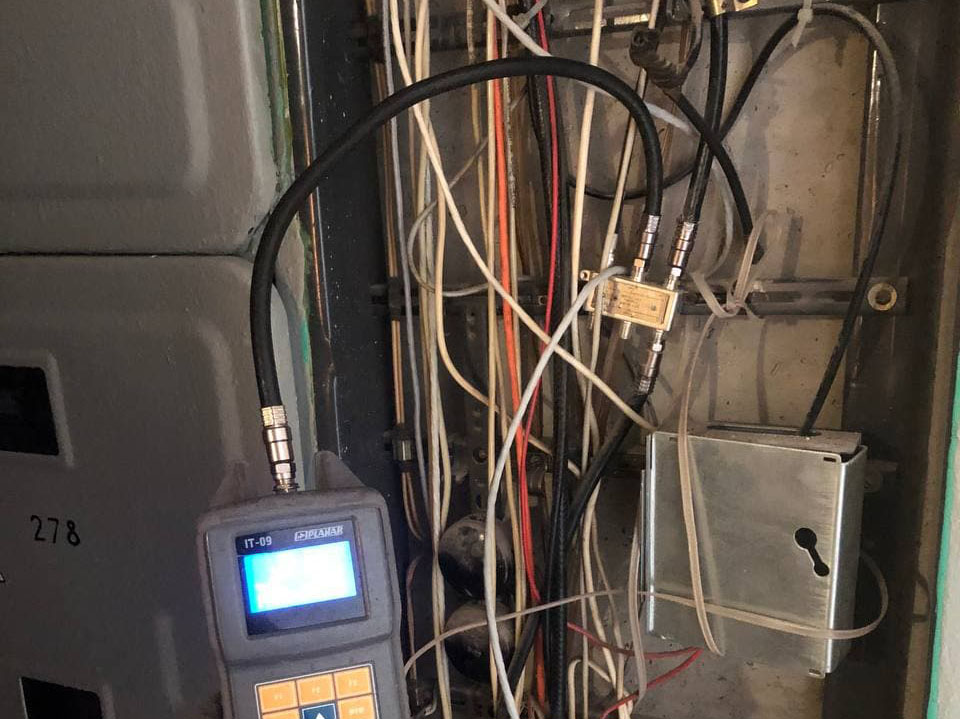

Наш инженер выполнил подключение антенного кабеля в слаботочном щитке многоквартирного дома. Кабель пронумерован в щитке по номеру квартиры, чтобы его не отключили по ошибке. Также произведено подключение и настройка телевизоров.
Выполнены следующие виды работ:
- Диагностика сигнала.
- Подключение тв кабеля в слаботочном щитке.
- Подключение и настройка телевизоров.
Вид услуги: подключение тв кабеля
Тип антенны: кабельная
Объект: квартира
Описание:

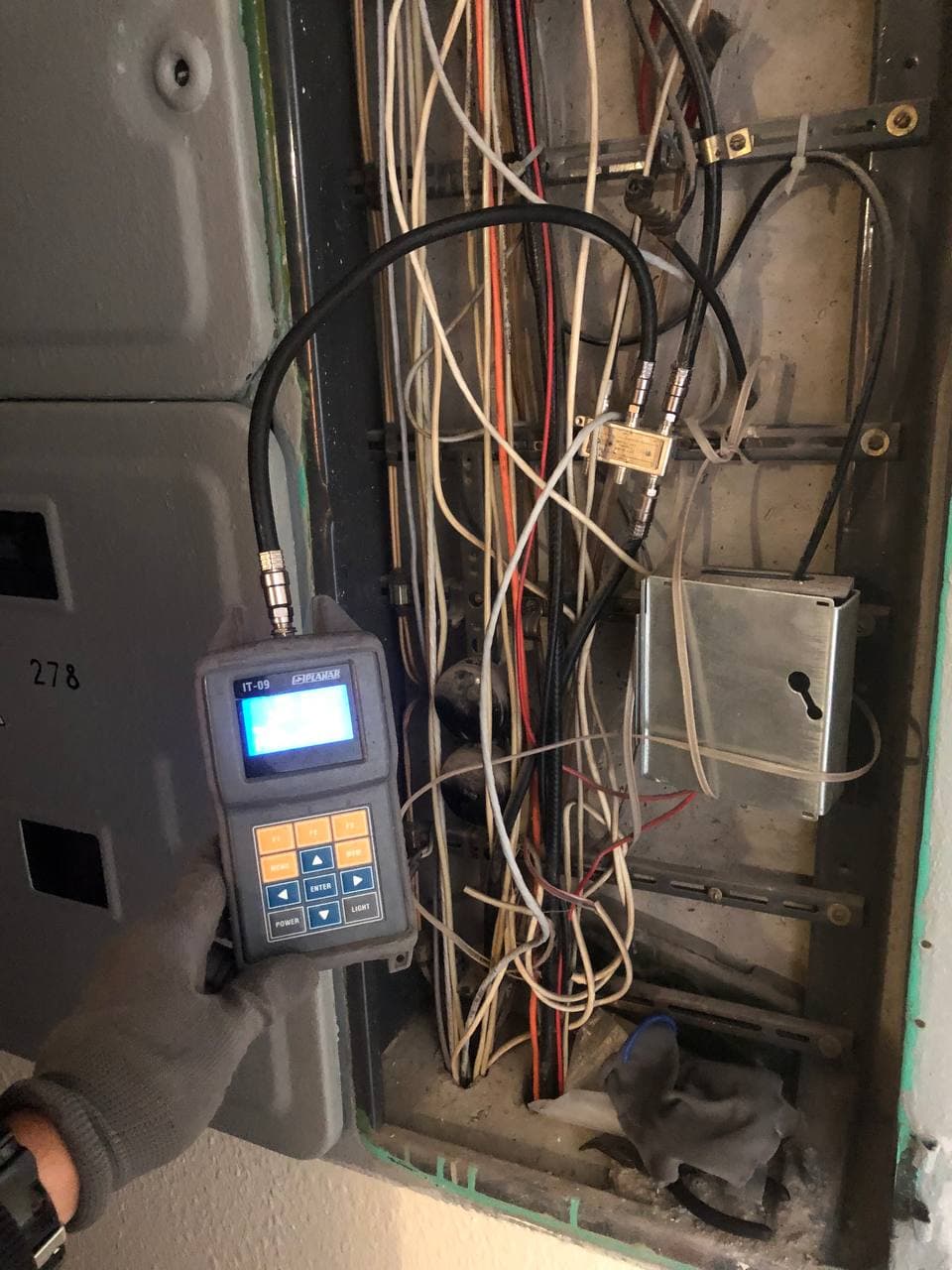

Наш инженер выполнил подключение антенного кабеля в слаботочном щитке многоквартирного дома. Кабель пронумерован в щитке по номеру квартиры, чтобы его не отключили по ошибке. Также произведено подключение и настройка телевизоров.
Выполнены следующие виды работ:
- Диагностика сигнала.
- Подключение тв кабеля в слаботочном щитке.
- Подключение и настройка телевизоров.
Вид услуги: подключение тв кабеля
Тип антенны: кабельная
Объект: квартира
Описание:
Вот на этом адресе даже два раза побывали наши инженеры! Оба провода подписаны, — и теперь оператор по ошибке не отключит вас вместо соседа, и никто другой не отключит вас случайно от питающего ответвителя. Вот что значит правильная работа на слаботочном щитке- сделан правильно f- разъём, подписан кабель клиента.
Выполнены следующие виды работ:
- Диагностика сигнала.
- Подключение тв кабеля в слаботочном щитке.
- Подключение и настройка телевизоров.
Посмотрите больше наших работ в фотогалерее:
