Звуковая панель формата 2.1 с множеством вариантов подключения к источникам звука и в достаточно компактном исполнении.

Саундбар прежде всего позиционируется как дополнение к телевизору, но он может стать и универсальным звуковым устройством. Всё зависит от наличия интерфейсов для его подключения. Creative Stage V2 имеет много различных вариантов ввода звука, как аналоговых так и цифровых, в том числе и беспроводной.

Еще одной особенностью саундбара является компактность: узкий пенал несколько проще разместить, чем обычную пару колонок, тем более имеется возможность настенного крепления. Комплектный сабвуфер также имеет компактные размеры и узкий корпус и вполне успешно размещается в мебельной нише для телевизора.

Веста ИК-30, очередной клон ZX Spectrum / подключение к телевизору через SCART, небольшой ремонт.

Технические характеристики

• Модель: MF8375;
• Тип: звуковая панель, формат 2.1;
• Питание: сеть 100-240 В, 1,5 А;
• Частотная характеристика: 55-20000 Гц;
• Мощность: 80 Вт (динамики 20×2; сабвуфер 40 Вт);
• Беспроводное подключение: Bluetooth 5.0, 2,4 кГц, кодек SBC;
• Аудиовходы: AUX 3,5 мм, USB Type-C, HDMI (ARC), оптический;
• Подключение сабвуфера: кабель 2 м;
• Гарантия: 1 год;
• Габариты: саундбар: 680 × 100 × 78 мм, сабвуфер: 116 × 250 × 423 мм;
• Вес: саундбар — 2 кг, сабвуфер — 3,3 кг.

Упаковка и комплектация

Саундбар поставляется в глянцевой белой картонной коробке с цветной полиграфией.

На лицевой стороне расположено изображение комплекта и описание основных преимуществ.

С обратной стороны более подробные описания на нескольких языках, русский отсутствует.

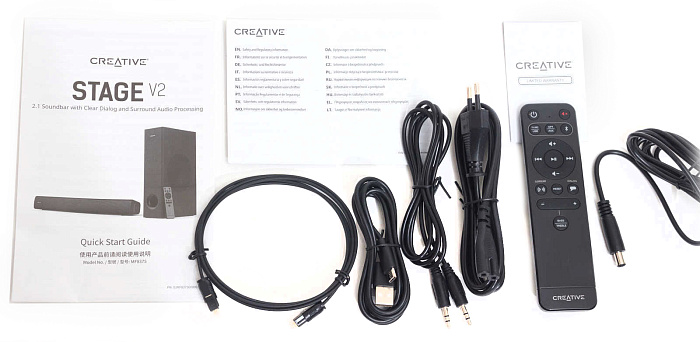

В коробке вставками из вспененного полиуретана зафиксирован саундбар и сабвуфер. В отдельной картонной ячейке находится весь комплект:

• Оптический кабель;
• USB кабель 1,2 м;
• AUX кабель 1,2 м;
• Сетевой кабель 1,5 м;
• Пульт ДУ без батареек;
• Руководство пользователя, русский язык присутствует;
• Гарантийный талон.

Внешний вид

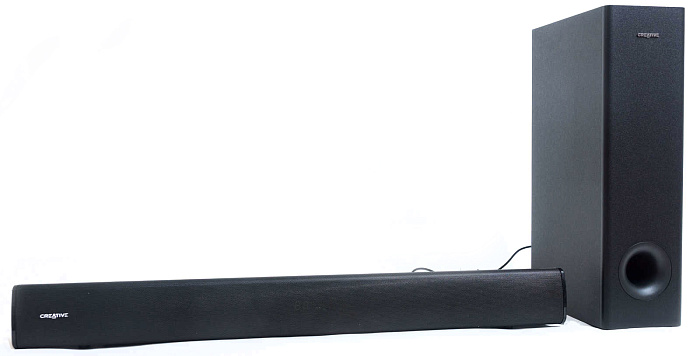

Саундбар выполнен в виде вытянутой узкой трапециевидной призмы, основанием которой является лицевая сторона.

Корпус пластиковый, основные панели глянцевые – красиво, но не практично. Торцевые панели из матового пластика, также матовая задняя интерфейсная панель.

Как быстро подключить старый домашний кинотеатр к новому телевизору

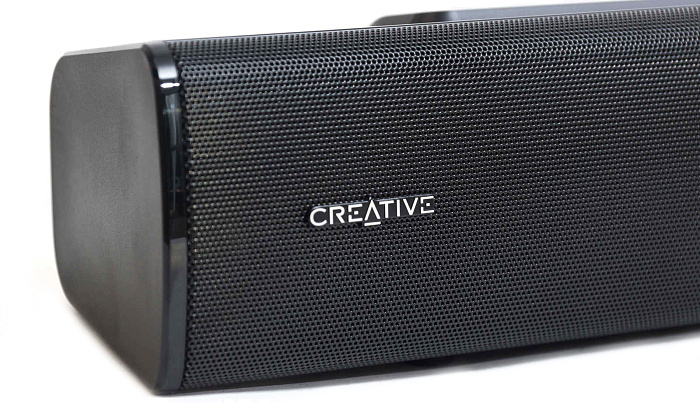

По левому краю наклеен рельефный логотип.

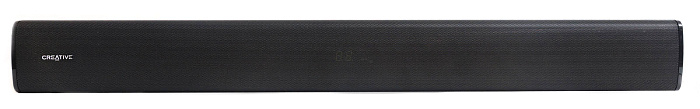

Вся лицевая панель закрыта мелкоячеистой сеткой. По краям просматриваются динамики, по центру под сеткой находится информационный LED-экран.

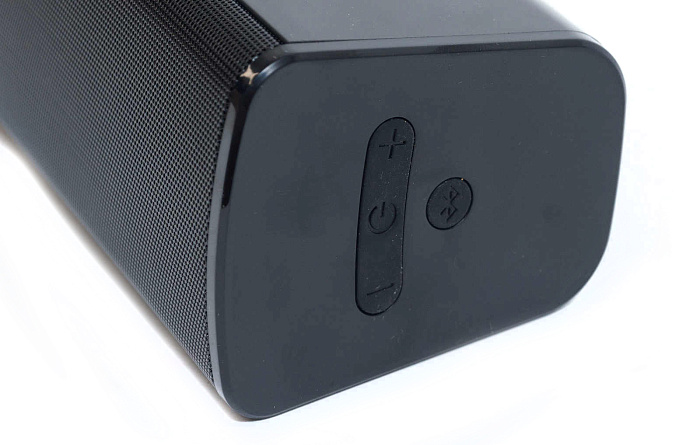

На правом торце расположены кнопки управления: отдельная кнопка включения Bluetooth и широкая вставка регулировки громкости, в центре которой имеется кнопка, переключающая входы.

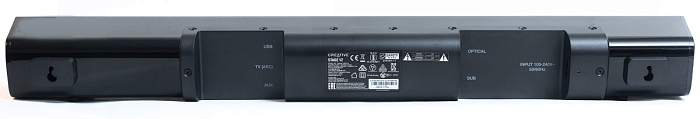

С обратной стороны две широкие ниши с интерфейсами подключения.

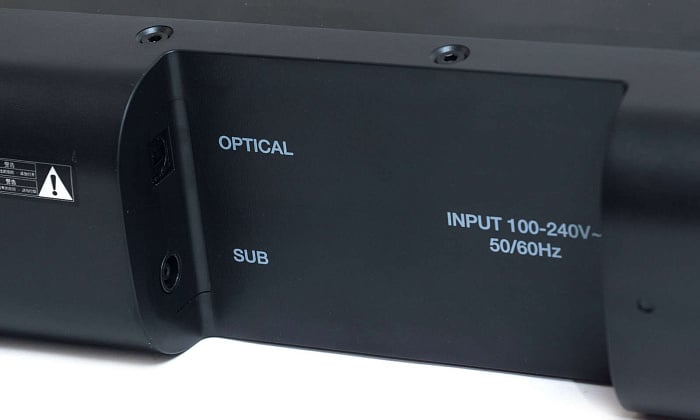

В правой нише подключение сетевого кабеля питания на 2-пин и разъемы для подключения кабеля сабвуфера и оптического кабеля.

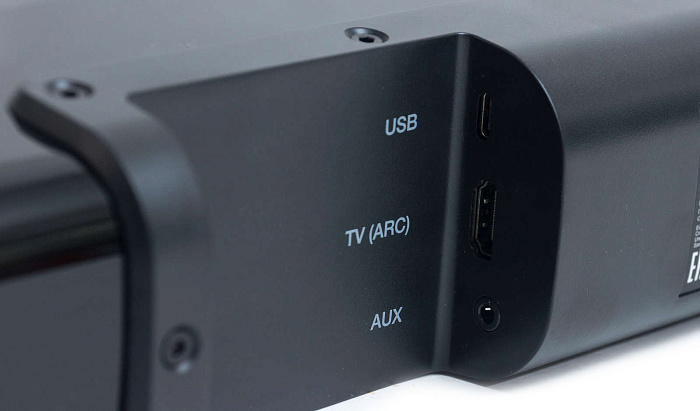

В левой нише USB Type-C, HDMI разъем с маркировкой TV(ARC) и AUX под 3,5 мм джек.

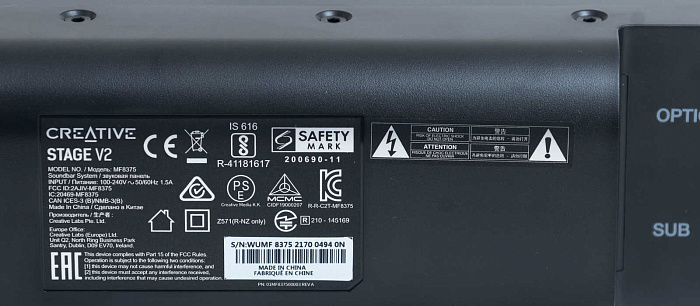

По центру панели наклейка с электрическими характеристиками и серийным номером изделия.

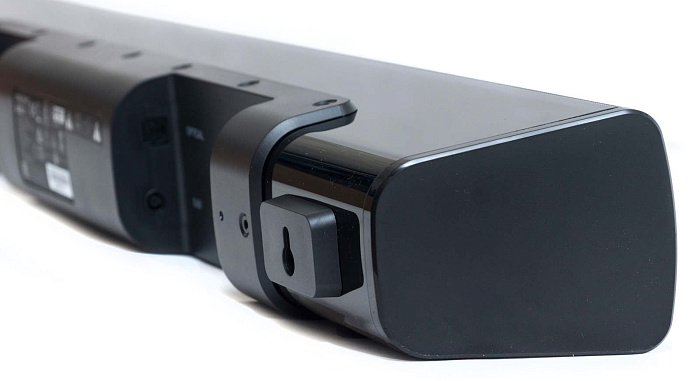

По краям находятся кронштейны для навешивания панели на стену.

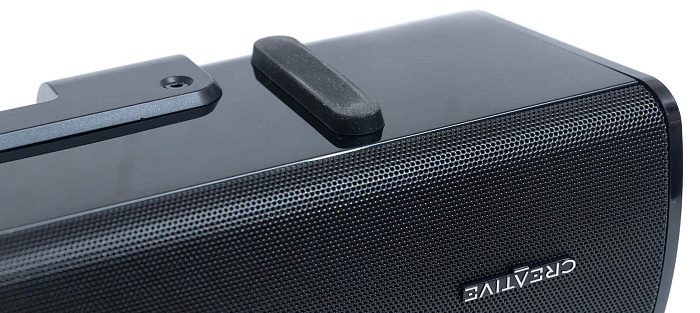

Снизу на корпусе наклеены резиновые ножки.

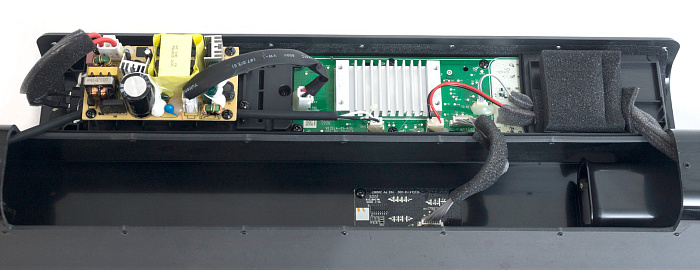

Открутив панель, можно получить доступ к комплектующим.

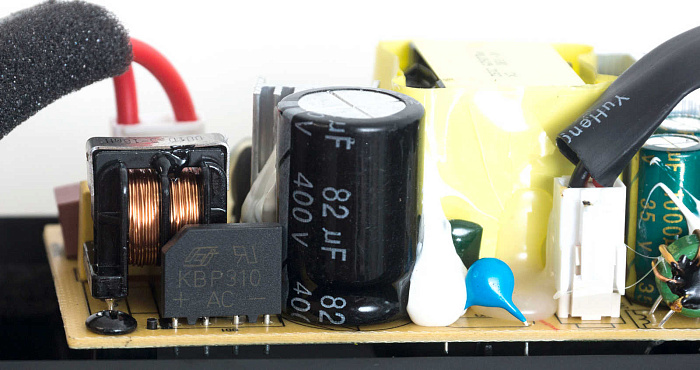

На желтом текстолите распаян блок питания. Фильтр помех на основе одного Х-конденсатора и дросселя. Выпрямитель на диодной сборке KBP310, конденсаторе на 400 В, емкостью 82 мФ и одного транзистора.

Трансформатор PQ2625 подает на выход 12 В, стабилизирует напряжение один транзистор 12N65.

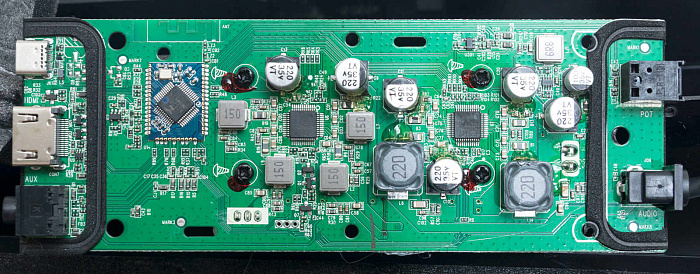

На зеленом текстолите распаян усилитель на основе двух микросхем ESMT AD83586B, охлаждающихся общим радиатором. Это цифровой усилитель звука, два канала по 40 Вт, 24-бит разрядность.

Еще одна микросхема на синей подложке ATS2819 – это аудиомодуль Bluetooth v5.0 на основе 32-битного процессора.

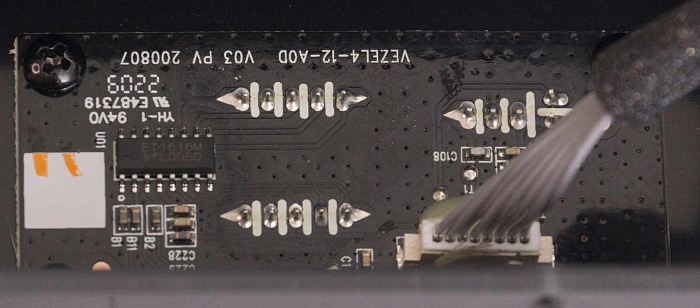

На плате LED-дисплея размещена микросхема ET1616M.

По краям корпуса прячутся 2,5” динамики. Также имеется один раструб фазоинвертора.

Корпус сабвуфера собран из МДФ толщиной 8 мм. Облицован матовой черной пленкой под пластик. С правого бока по центру расположен 5,25” динамик, закрытый тканью.

На лицевой панели снизу сделан пластиковый раструб фазоинвертора, сверху наклеен рельефный логотип.

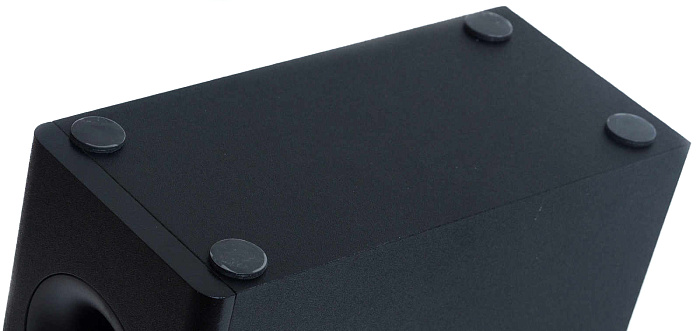

Снизу наклеены четыре круглые резиновые ножки.

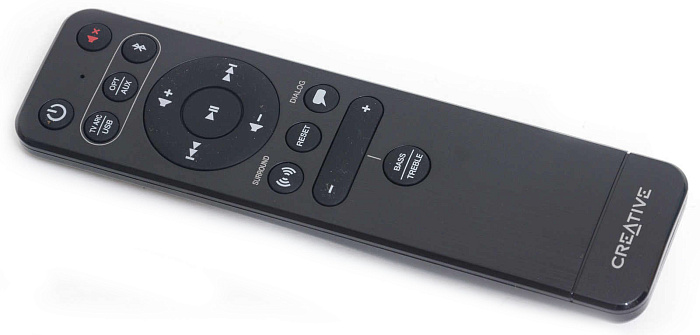

Пульт ДУ достаточно функциональный: кнопки включения, отключения звука, переключение между источниками сигнала, сопряжение по Bluetooth.

Круглый джойстик регулировки звука и управления треками при беспроводном подключении.

Ниже кнопки включения и выключения эффектов, качелька регулировки тембров.

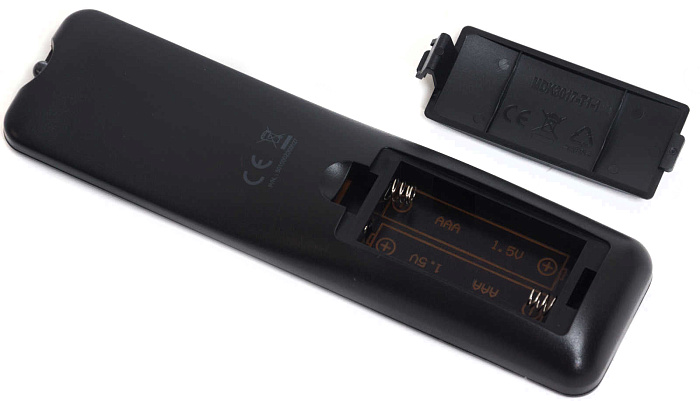

Питается пульт от двух батареек AAA, не входящих в комплект.

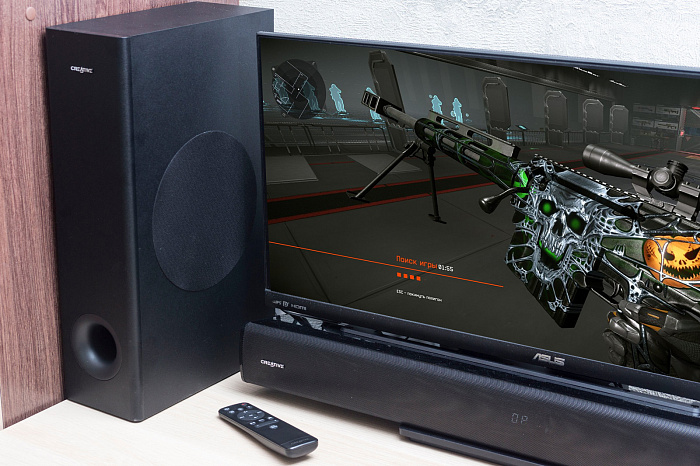

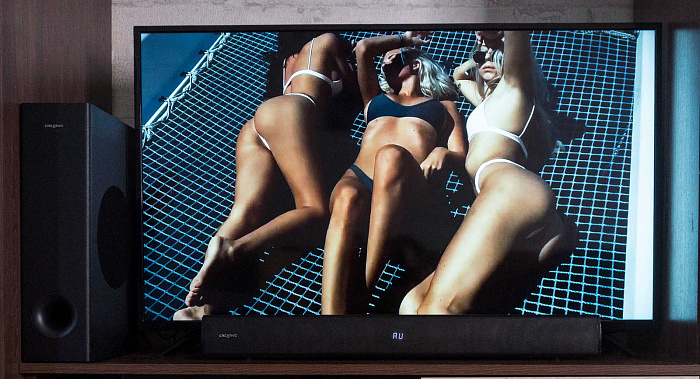

В целом комплект выглядит стильно благодаря своим относительно небольшим габаритам и узкому дизайну — саундбар и сабвуфер легко можно разместить возле телевизора.

При необходимости саундбар можно повесить на стене. Для этого хорошо продумана система подключения кабелей, все разъемы в специальных нишах.

Эксплуатация

С подключением звуковой панели нет никаких проблем. Четыре варианта подключения к TV — современные телевизоры поддерживают большинство из этих способов.

По USB или оптике можно подключить игровые приставки. По Bluetooth любые современные гаджеты, ноутбук.

Все это делает данную звуковую панель универсальной акустической системой.

LED-дисплей выводит два символа, их значение интуитивно понятно при минимальных знаниях английского языка.

Единственный момент – дисплей светится всегда, что может мешать при просмотре телевизора, яркость также не регулируется.

Имеется режим энергосбережения, колонка отключается при отсутствии сигнала в течении 24 часов.

Громкость регулируется в диапазоне от 0 до 35 единиц, уровень выводится на LED-дисплей.

Тембры регулируются от -5 до +5 единиц.

Тестирование

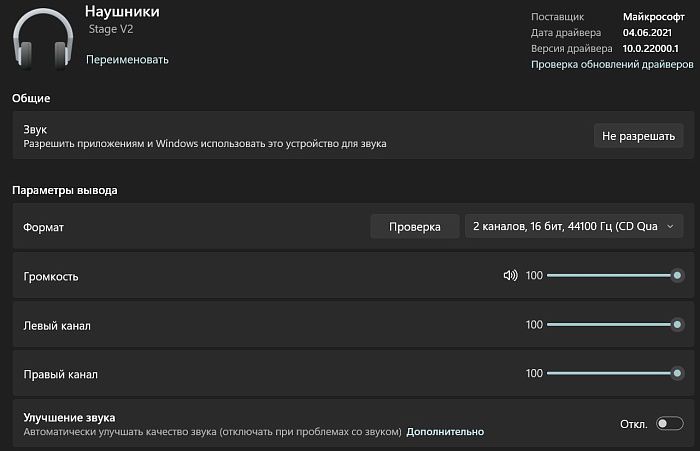

Прежде всего, нас интересует качество звучания звуковой системы. Подключаем к звуковой карте Creative Sound Blaster GC7 оптическим кабелем.

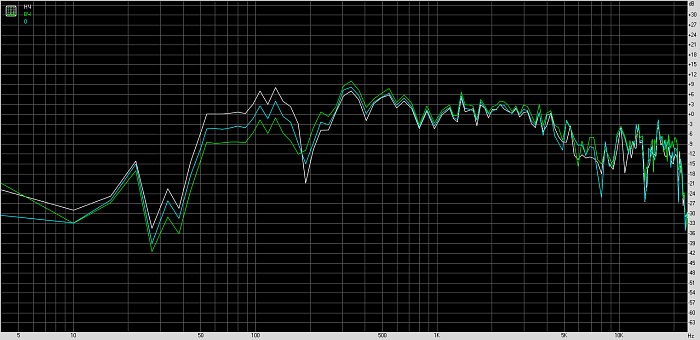

При помощи программы RMAA снимем график АЧХ в трех режимах: нейтральный, ВЧ +5, НЧ +5.

Разница регулировки тембров мало заметна: на 5 дБ по басам и практически без изменений по высоким частотам.

График получился достаточно неравномерным, что подтвердилось и в последующих субъективных тестах при прослушивании.

По нижним частотам давление появляется после 40 Гц, до 100 Гц сабвуфер отрабатывает ровный звук, далее дополнительные децибелы привносит фазоинвертор.

При отключении сабвуфера динамики саундбара начинают звучать от 100 Гц, именно на эту частоту настроен разделительный фильтр.

На 200 Гц мы видим значительный провал графика, до 12-18 дБ.

Высокие частоты от 4 кГц начинают снижаться, и если провал на 5 дБ не каждое ухо и услышит, то завал на 15-20 дБ уже будет заметен.

Возможно, такой график АЧХ будет оправдан из-за специфики использования саундбара совместно с телевизором. При увеличении дистанции до слушателя и на большей громкости высокие частоты не будут явно доминировать и раздражать, а сабвуфер более внятно подключиться к общей картине.

Для субъективной оценки качества звучания мы использовали тестовый диск «Multimedia FSQ» и набор тестовых треков различного жанра.

Неравномерный частотный диапазон хорошо заметен. Низких частот недостаточно, им не хватает насыщенности и глубины, такое ощущение, что усилитель их просто «не раскрывает». Помогает только повышение громкости до максимальных значений, только тогда басы начинают себя проявлять.

Средние частоты детальные, хорошо слышно инструменты; вокал, как мужской, так и женский, ярко выделяется.

Высоким частотам недостает звонкости и прозрачности, сибилятны все равно присутствуют, особенно на «с».

На максимальной громкости искажений звука нет. Мощности хватает для комнаты до 20 квадратных метров.

Включение режима Surround делает звук более интересным и ярко выраженным – приукрашается.

Включение режима Dialog не вносит слышимых отличий, все диалоги и так хорошо детализированы и внятно звучат.

Субъективно, при подключении по Bluetooth звук неожиданно был более приятным, ярким, с более широкой панорамой.

Заключение

Creative Stage V2 – это добротный современный саундбар, способный значительно улучшить звучание телевизора. Просмотр фильмов, прослушивание музыки, игры на приставке, станут интересней, эффект погружения добавит новых эмоций интерактивным развлечениям.

Прежде всего, данная модель интересна своими коммутационными возможностями, присутствуют все современные необходимые и возможные способы подключения к источникам звука. Имеется минимальный функционал по настройке звука: регулировка тембров и два прессета – виртуальный объемный звук и выделение диалогов.

Если требовать от саундбара большего, то и стоить это будет дороже, например, беспроводное подключение сабвуфера, большая мощность.

По качеству звука можно сказать, что он типичен для саундбаров, из-за их исполнения в виде единой узкой пластиковой панели. Ограничительным фактором здесь является внутренний объем колонки и размеры самих динамиков. Но даже несмотря на это, звучание хорошее, приятное, громкости достаточно, искажений нет.

Возможна нехватка басов, особенно на средней и низкой громкости. Видимо следовало обрезку НЧ диапазона на сабвуфер сделать не на 100, а на 200 Гц.

• Много различных способов подключения;
• Компактное исполнение;
• Хорошее качество звука;
• Пульт ДУ в комплекте;
• Оптический кабель в комплекте;
• Возможность настенного крепления;
• Качественное исполнение.

• Глянцевый корпус панели;
• Проводное подключение сабвуфера;
• Недостаточный уровень НЧ и ВЧ.

• Не отключается LED-панель, яркая индикация будет отвлекать;
• Настройка среза НЧ на сабвуфер.

Источник: i2hard.ru

Руководство по эксплуатации настольных колонок Creative Pebble 2.0 с питанием от USB

По форме напоминающая гладкую гальку, которую можно найти в японском саду камней, колонка Creative Pebble в форме шара черпает вдохновение в эстетическом дизайне элементов архитектуры и дизайна дзен и будет идеально смотреться в современных домах и офисах. Благодаря специально настроенному динамику дальнего поля, приподнятому на 45°, который работает с пассивными излучателями, обращенными назад, Pebble обеспечивает персональное прослушивание, которое удивляет своей степенью детализации, иммерсивностью и глубиной для динамика такого размера. Созданный для бесперебойной работы с ПК или ноутбуком, Pebble питается от одного USB-кабеля без необходимости использования адаптера питания. Pebble также имеет легкодоступную кнопку регулировки громкости, встроенную в переднюю часть правого динамика. Динамик доступен в чисто белом и жирном черном цвете.

• Драйверы, поднятые на 45°: Повышенный звук Stage для личного прослушивания
• Пассивные радиаторы: Улучшенное воспроизведение басов
• Выходная мощность 4 Вт RMS: Впечатляюще громкий звук
• Легкий доступ к регулировке громкости: Фронтальное управление для мгновенной настройки
• Питание от USB: Розетка не требуется

Технические спецификации

• Правый спутник:345 кг / фунт 0.760
• Левый спутник:300 кг / фунт 0.661

Размер продукта

• Спутниковое: (ВхШхГ): 114 х 113 х 116 мм / 4.5 х 4.4 х 4.6 дюйма

Упаковка Вес

• O/коробка:88 кг / фунт 1.94
• С/коробка: 10 кг / фунт 22

• O/коробка: (ВхШхГ): 124 х 124 х 239 мм / 4.9239 х 4.9 х 9.4 дюйма
• С/коробка: (ВхШхГ): 275 х 249 х 645 мм / 10.8 х 9.8 х 25.4 дюйма

Тип соединителя: 3.5-мм аналоговый стереоразъем

Тип литого кабеля

• Линейный вход:2-метровый кабель с 3.5-мм стереоразъемом
• Мощность постоянного тока:Кабель 2 м с разъемом USB тип-A
• Цвет: Черный, белый
• Конфигурация системы:Система 0
• Частотный диапазон: От 50 Гц до 20 кГц
• SNR: 86 дБ
• 2-дюймовый полнодиапазонный динамик

Содержание пакета

• 2 динамика-сателлита
• 1 брошюра о гарантии и технической поддержке

Минимальные системные требования

• Питание USB через USB-порты настольного компьютера/ноутбука или USB-адаптер питания с выходным напряжением до 5 В, 1 А.
• Аналоговые аудиоустройства со стереовыходом 3.5 мм

Гарантия

• 1-летняя ограниченная гарантия на оборудование

Поддержка пользователей

Часто задаваемые вопросы

Как подключить динамики Pebble V2 к компьютеру?

Подключение через USB-C Правый и левый сателлитные динамики теперь соединены более длинным проводом на Pebble V2 для наилучшего звучания. Просто подключите шнур USB-C к порту Type-C на смартфоне, а разъем 3.5 мм — к порту AUX-in, если он уже есть.

Как подключить колонки Creative Pebble к компьютеру?

Нет необходимости в настенной розетке, потому что эти динамики полностью питаются от USB-подключения. Просто используйте прилагаемый универсальный разъем AUX 3.5 мм для подключения устройств к Pebble Plus, и вы готовы к работе! Основной динамик расположен перед регуляторами громкости на передней панели для дополнительного удобства.

Как подключить колонки Creative к компьютеру?

Вставьте USB-подключение комплекта USB-динамиков или наушников в доступный USB-порт на вашем компьютере, чтобы подключить их. Компьютер должен немедленно распознать устройство. Обратитесь к руководству пользователя для вашего устройства для получения более подробной информации.

Как подключить колонки Pebble?

Чтобы начать подключение, просто нажмите и удерживайте кнопку Bluetooth рядом с ручкой регулировки громкости. Затем выберите Creative Pebble 2.0 на своем устройстве. После подключения запустите предпочитаемое музыкальное приложение, чтобы начать беспроводное воспроизведение музыки с вашего устройства!

Как мне сбросить мой творческий динамик?

Включите динамик, нажав кнопку питания. Динамик автоматически переходит в режим сопряжения Bluetooth. Удерживайте нажатой многофункциональную кнопку (Bluetooth) при включенном динамике, пока не раздастся голосовое сообщение о завершении основного сброса. После сброса колонка вернется в режим соединения Bluetooth.

Подключаете ли вы динамики к компьютеру или монитору?

Если на мониторе есть динамики или 3.5-мм стереофонический вход/выход, вы можете отправлять звук через него на дисплей, если используете HDMI или DP. Затем звук из порта HDMI или Display Port можно подавать на внешнее аудиоустройство, подключив наушники или динамики к 3.5-мм разъему стереовыхода монитора на многих дисплеях.

Хорошо ли работают колонки Creative?

Цена: 20 долларов. Настольные USB-колонки Creative Pebble Modern 2.0 по невероятно низкой цене обеспечивают превосходный звук. Попробуйте Creative Pebble, если вы ищете компактный набор настольных колонок, который не выйдет за рамки бюджета и обеспечит достойное качество.

Можно ли подключить колонки Creative 2.1 к телевизору?

Таким образом, использование этих аналоговых входов является самым простым способом подключения вашего LED-телевизора к акустической системе 2.1. Вам потребуется один из трех кабелей, перечисленных ниже: 3.5 мм (M) на 3.5 мм (M), RCA на RCA или 3.5 мм (M) на RCA, в зависимости от доступных разъемов.

Куда подключаются колонки Creative Pebble?

Creative Pebble содержит стереопорт 3.5 мм для подключения к источнику звука и разъем USB для питания устройства. Штекер USB можно подключить к USB-порту компьютера с питанием или к источнику питания USB, поддерживающему 5 В постоянного тока и 1 А. Если источник звука поддерживает стереовыход 3.5 мм или выход на наушники, к нему можно подключить динамики.

Являются ли колонки Pebble беспроводными?

Динамики 2.0 теперь имеют возможность беспроводного подключения, что позволяет передавать музыку со смартфонов по беспроводной сети с использованием новейшей технологии Bluetooth® 5.0. Кроме того, Creative Pebble V3 включает в себя метод обработки звука Clear Dialog, который улучшает разговорные диалоги в шоу и фильмах.

Как подключить два динамика к одному выходу?

Провод динамика должен быть подключен к положительной клемме каждого динамика. Положительные провода обоих динамиков должны быть подключены к одной и той же положительной клемме. Провод динамика должен быть подключен к отрицательной клемме каждого динамика. Оба должны быть подключены к одной и той же отрицательной клемме на ampвывод.

Могу ли я подключить динамики ПК к телевизору?

Используйте кабель-адаптер с микроразъемом и композитным аудио для подключения динамиков компьютера, если телевизор оснащен разъемом композитного аудиовыхода. Стереофонический мини-разъем компьютерных динамиков можно напрямую подключить к телевизору, если он оснащен мини-разъемом.

Как подключить динамики к монитору?

Все, что вам нужно сделать, это подключить материнскую плату и дисплей с помощью подходящих разъемов 3.5 мм, и вы готовы к работе! Просто подключите аудиокабель к дисплею, а затем измените громкость с помощью кнопок на мониторе. Подключите разъем аудиокабеля. к соответствующему порту на вашем компьютере.

Как подключить Pebble v2 к компьютеру?

Просто подключите шнур USB-C к порту Type-C на смартфоне, а разъем 3.5 мм — к порту AUX-in, если он уже есть. Не волнуйтесь, если у вас есть устройства USB Type-A! В комплект поставки входит преобразователь USB-C в USB-A, поэтому вы можете сразу приступить к работе.

Можем ли мы подключить динамик Bluetooth к ПК?

Выберите [Настройки] в меню [Пуск]. Выберите [Устройства]. Убедитесь, что для кнопки [Bluetooth] установлено значение [Вкл.] на вкладке [Bluetooth и другие устройства]/[Bluetooth]. После этого выберите [Добавить Bluetooth или другое устройство].

У колонок Creative есть Bluetooth?

Благодаря нашему широкому выбору профессионально созданных систем звуковой панели для домашнего кинотеатра, настольных колонок 2.0 и беспроводных колонок Bluetooth® вы можете поднять удовольствие от звука на новый уровень, по одной песне за раз.

Источник: manuals.plus

Подключить телевизору к creative

Во общем после кончины 2 ПК Стоит простаивает creative inspire 5.1 5300 от него в ПК шел такой провод .
ну и как бы есть телик который Старый ламповый но с HDMI и 720р так вот как подключить Сам саб через
вот Такой
либо подобный кабель напрямую к Телику .

Цитата:

Ну как бы данный Телик подключен к ПК как 2 Моник по HDMI

и? вы колонки к ТВ собрались подключать или к ПК?
если хотите к ТВ, то у него должен быть аудио выход (подчеркиваю — выход, а не вход). и не цифровой (цифровой звук идет в HDMI, но, опять же, у ТВ HDMI вход, а не выход). а если хотите звук брать с ПК, то причем тут ТВ?

у Моего щас ПК нет ресурса для того чтобы PCI Аудио Карту ставить у которой дата выпуска за лет 10 до выхода моей материнской платы .

Цитата:

Куда был подключен саб с помощью вот

он был подключен в аналоговый выход аудиокарты в ПК.

аналоговый выход в вашем ТВ есть только в SCART разъеме, больше нет.

Цитата:

HDMI предназначен для передачи потока данных , то есть есть простор для маневра !

в одну сторону и данные цифровые.

Цитата:

Моего щас ПК нет ресурса для того чтобы PCI Аудио Карту ставить у которой дата выпуска за лет 10 до выхода моей материнской платы

если есть USB, купите внешнюю карту.

А как я только что почитал ваш AV Ресивер для моих целей и Нужд галимые понты и только .
Как бы чтобы все было как мне надо хватит и Правильной связки с KCF-H220SCO потому что там если вы не в курсе есть RS-232 .

Я Ваще как то не особо понимаю зачем Галимый понт в виде AV ресивера когда все тоже можно сделать при помощи того что уже у меня есть Используя недокументированные возможности девайсов и протоколов с которыми они работают ! ! !
и еще это может у вас Хапуг есть лишние 20 тысч .

Источник: forum.ru-board.com
