Есть данный аппарат, ему лет 6. Отработал достаточно много. Года два назад на экране вверху появилась горизонтальная полоса сантиметров 5-10 шириной, но она как бы полупрозрачная, особо не мешала просмотру. Так и работал еще год. Потом в один день начал выключаться сам через некоторое время работы, и время этой работы все сокращалось как-то. Теперь при включении пару сек работает и выключается.
Полез, вытянул плату, увидел на плате потемневшее пятно от нагрева под терморезистором СТ15-3 и сам этот (позистор?) хоть и в полупрозрачном корпусе, но внутри потемневшие контакты. Ну, совсем не здоровый на вид. Выпаял.
По схеме глянул пару деталей, что рядом — выпаял два пленочных конденсатора (один по характеристикам должен быть 470 нФ, тестером показывало что-то около 207; второй — с 100 нФ осталось около 7 нФ). Проверил их на тестере и на измерителе ёмкости — одинаково показали. И так еще с десяток деталей выпаял-проверил, наибольшие электролиты также на всяк случай. Да и по отзывам почитал, что в Рубинах часто от перегрева летит позистор этот. С этого начну
Позистор, термистор что это
Объясните толково про снятие остаточного заряда с анода: нужно ли его снимать, если я не планирую менять кинескоп? Я то кинул один крокодил на массу, вторым поводил по кинескопу (аквадак вроде как называется участок позади), потыкал им также по плате за множителем (вроде он, который высоковольный, штур от присоски к нему идет). Заряда не было, так как телик до этого простоял неделю-две отключенным от сети. Но под присоску не лазил
Дополнительные материалы
Как войти в сервисный режим
Шасси S10 55FS10, 55FS10ТР, 55FM10T, 63S10ТР, 72S10 проц. TDA9351PS/N3/2/175 (CF3 1), TDA9351PS/N2/1I0855 TXT1_V1.4, TDA9353PS/N2/1I0817 TXT_v1.3, TDA9381PS/N3/1/1731 TXT1_v1.4
Для входа в сервис, нужно в дежурном режиме нажать кнопку меню на передней панели телевизора и кнопку 0 на ПДУ.
Для запоминания настроек, необходимо нажать кнопку TV и удерживая её отключить телевизор от сети.
Снятие Замка: войти в меню «Функции», выбрать пункт «Замок», набрать (2) (2) (белая кнопка).
Источник: oldoctober.com
Где находится Позистор в телевизоре?
У нас есть 16 ответов на вопрос Где находится Позистор в телевизоре? Скорее всего, этого будет достаточно, чтобы вы получили ответ на ваш вопрос.
Содержание
- Как проверить Позистор в телевизоре?
- Как проверить термистор на работоспособность?
- Где находится Позистор в телевизоре? Ответы пользователей
- Где находится Позистор в телевизоре? Видео-ответы
Отвечает Камилла Тухфатуллина
На платах кинескопных мониторов или телевизоров,где блок питания,находится деталь-позистор. Выглядит как черный корпус с тремя выводами. Позистор: ПО-положительный,ЗИСТОР-резистор. Это терморезистор с положительным коэффициентом сопротивления.May 5, 2019
Подключил ПОЗИСТОР к лампе 220 Вольт и результат меня удивил.Свет выключится САМ
Как проверить Позистор в телевизоре?
Пошаговая инструкция проверки позистора мультиметромПодключаем тестируемую деталь к мультиметру. . Включаем режим измерения наименьшего сопротивления (200 Ом). . Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться.
Как проверить термистор на работоспособность?
Перед началом проверки, мультиметр переводим в режим измерения сопротивления. Также необходимо выбрать диапазон измерений в зависимости от особенностей проверяемого термистора. При комнатной температуре термистор покажет сопротивление указанное производителем, в данном случае оно составляет 5,1 Ом.
Где находится Позистор в телевизоре? Ответы пользователей
Отвечает Юрий Свешников
Далее, пока телевизор работает или просто «отдыхает» в дежурном режиме, позистор в цепи размагничивания находится в «подогретом» состоянии и ограничивает до .
Отвечает Кристина Ганиуллина
Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы .
Отвечает Сулейман Мамулин
Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их .
Отвечает Антон Денисов
Из всего вышесказанного нетрудно сделать вывод, что при работе телевизора позистор находится постоянно в нагретом состоянии и петля размагничивания не .
Отвечает Алина Катышева
Появились пятна на экране кинескопа цветного телевизора? . позистор в цепи размагничивания находится в «подогретом» состоянии и ограничивает до минимума .
Отвечает Иван Мышев
Пошаговая инструкция проверки позистора мультиметром · Подключаем тестируемую деталь к мультиметру. · Включаем режим измерения наименьшего сопротивления (200 Ом).
Отвечает Николай Назаров
Как проверить позистор в телевизоре . Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю .
Отвечает Омар Калачёв
Как проверить позистор в телевизоре . Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю .
Где находится Позистор в телевизоре? Видео-ответы
Из монитора.Позистор,что за деталь?
Деталь из монитора-позистор.Служит для подачи и резкого снижения напряжения на катушку размагничивания монитора.
ПОЗИСТОР — Деталь размагничивания кинескопа в электронно лучевой аппаратуре.
Что такое позистор и его роль в электронике
Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip .

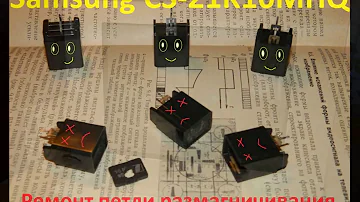

Ремонт телевизора Samsung CS 21K10MHQ
Ремонт телевизора Samsung CS-21K10MHQ. Меняем петлю размагничивания кинескопа. Поддержать канал: карта Аваль .
Подключил ПОЗИСТОР к лампе 220 Вольт и результат меня удивил.Свет выключится САМ
Позистор-резистор с положительным температурным коэффициентом сопротивления.Его можно взять из платы старых .
Источник: querybase.ru
Телевизор Сокол, греется позистор MZ73-9RM и красный экран, изображение в низу.
Компания MORNSUN производит популярные микросхемы, которые всегда доступны со склада КОМПЭЛ: изолированные и неизолированные преобразователи интерфейсов, изоляторы сигналов, преобразователи напряжения и драйверы для построения изолированных вторичных источников питания. Отличные характеристики делают микросхемы конкурентоспособными и востребованными: преобразователи интерфейсов выдают высокие значения входного сопротивления и скорости передачи данных; преобразователи напряжения отличаются малыми габаритами, относительно простой схемотехникой и высоким КПД.
Регистрация: 07.06.2012
Сообщений: 4
Репутация: 10
да еще развертка внизу иногда застревает(полная жопа)
Дело в том, что батарейки Duracell всегда были самыми дорогими, но их первенство в качестве вызывает сомнение. В основном люди покупали их стандартные батарейки, но они не знали про существование альтернатив по меньшей стоимости при большей ёмкости. В качестве примера можно привести продукцию бренда PowerFlash производства крупной китайской компании Shandong Huatai New Energy Battery Co., Ltd. О технических характеристиках, а также кросс-референсе этих батареек с другими брендами, в том числе Duracell, подробно рассказано в статье с сравнительным тестом.
Регистрация: 26.12.2010
Адрес: Санкт-Петербург
Сообщений: 2,643
Репутация: 953
Во-первых, организуй свою тему в этом разделе. Здесь она вроде ни к селу , ни к городу. Написано же конкретно «Рубин», мало того — десятка.
Во-вторых, позистор и должен греться. В советские времена на их упаковках писали «терморезистор». Изучи его принцип действия и разберись что он делает.
В-третьих, что за краснота: красный экран? нарушен баланс, всё с розовым оттенком? Красные пятна по экрану.
В-четвертых, что означает фраза: «развертка внизу иногда застревает(полная жопа)»? Опиши нормально русским языком, чтобы понятно было всем, а не только тебе.
А лучше выставь фото, но только хорошего качества, а не размазню.
Последний раз редактировалось Alex-A-N; 08.06.2012 в 00:05 .
Регистрация: 07.06.2012
Сообщений: 4
Репутация: 10
Телевизор Сокол, греется позистор MZ73-9RM и красный экран, изображение в низу.
Первым вышел из строя блок N100-TDA9384PS/N2/3I. после его замены начал греться позистор MZ73-9RM и изображение в самом низу но через пару минут восстанавливается и экран краснеет
Регистрация: 07.06.2012
Сообщений: 4
Репутация: 10
думал дело в позисторе . заменил его на MZ73-18RM так как других не было (без изменений)
Регистрация: 22.09.2009
Сообщений: 3,600
Репутация: 981
Первым вышел из строя блок N100-TDA9384PS/N2/3I
А вторым? Подробней.
__________________
Работает — не лезь. Не полезешь — не убьёт.
Регистрация: 10.11.2011
Адрес: Vologda
Сообщений: 1,664
Репутация: 661
думал дело в позисторе . заменил его на MZ73-18RM так как других не было (без изменений)
Если был 9RM (9 Ohm), а поставил 18RM (18 Ohm) -разные.Нужно подобрать
сопротивление, как можно ближе. Но это, только «по пятнам». Другие неисправности не при нём.
Регистрация: 10.11.2011
Адрес: Vologda
Сообщений: 1,664
Репутация: 661
Первым вышел из строя блок N100-TDA9384PS/N2/3I. после его замены начал греться позистор MZ73-9RM и изображение в самом низу но через пару минут восстанавливается и экран краснеет
Какая была неисправность? почему пришлось менять? Можно подробности? Работа проделана не малая. Качественно?
. да, и запятые ставь.
Регистрация: 26.12.2010
Адрес: Санкт-Петербург
Сообщений: 2,643
Репутация: 953
. (полная жопа)
русским языком должен нормально владеть. Но почему же до сих пор непонятно, что происходит с аппаратом? «У рояля то же самое». Расставим запятые:
Первым вышел из строя блок N100-TDA9384PS/N2/3I. после его замены начал греться позистор MZ73-9RM и изображение в самом низу, но через пару минут восстанавливается и экран краснеет
Греется позистор и изображение внизу? Что же там внизу происходит, всё-таки? Почти как у Стругацких. Изображение поджато что ли? А потом вытягивается до нормы?
Проверяй электролиты в обвязке кадровой микрухи и по её питанию. А лучше просто замени. Как краснеет экран опиши подробнее, писатель.
От позистора отцепись, он греется всегда, и на сопротивление его внимания не обращай. Любой будет работать. А меняют его когда горит предохранитель, или кин намагничен и не размагничивается. Можешь крышку с него снять, и посмотреть, если прогаров и копоти внутри нет, то скорее всего он рабочий. Для начала отключи петлю и работай без неё.
Если ничего не изменится, то размагничивание не причем.
Раз словами понятно описать не можешь проявление дефекта, выставь несколько фото дефекта.
Пока не опишешь нормально дефект, никто тебе помочь не сможет.
